投桃报李 2013款原厂导航加装倒车影像的秘密~~~我不是标题党！

事件起因是车友 jingboo0719 发帖研究他的原厂导航能不能加倒车影像未果，车友 yechaoxing 建议顶配车友帮忙拆解看看后面的倒车影像究竟是怎么连的线，而且提到了我的车就是原厂带倒车影像的车型。

http://club.autohome.com.cn/bbs/thread-c-790-34098186-1.html

这个，虽然咱不干插朋友两刀的事，但是为朋友两肋插刀的活也确实不舍得干，不过呢，之前咱还特意发帖感谢 0179 同学在升级导航过程中给予的帮助，这事要是不帮也说不过去啊。 投桃报李啊，这活干了！！不过还是得找动手能力强的哥们帮忙才行。（未完待续）

因为本人叙事风格一向比较啰嗦，魂斗罗 吗！ 连灵魂呢都啰嗦！ 为防大家按捺不住，我决定还是先公布答案，再解说拆机过程好了。

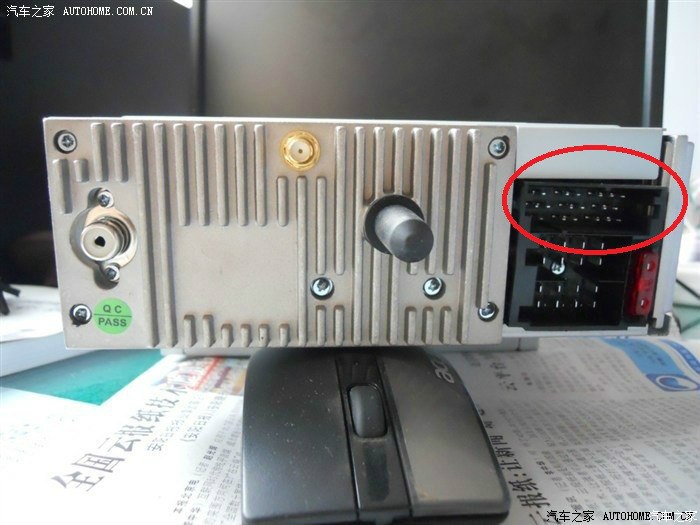

首先，借用其他车友发布的背面图片。0719的分析是不错的，倒车影像的连接部分就是红圈处。

然后，具体连线方式如下，我拔下来倒车影像连接线，具体每一根线代表什么含义，我就不懂了，可请0719后续介绍。

答案公布完了，后面讲故事啦。首先秀一张连号数字，无意间拍到的！

拆解的活，我是绝对干不了的，于是立马找平常最喜欢拆电脑、拆平板、拆手机、出门都要自带补胎工具的技术大宅DJ同学出厂了。DJ同学是我朋友圈里号称芯片级维修的技术达人，对于拆解电子产品充满了昂扬的性致，朋友总结说他拆解东西有两个大前提，第一，必须是他有时间的时候，第二，必须不是他自己的东西！！

所以，一瞅见今天班上不是很忙，我立马对他说明来意，再一看DJ那充满亮光的眼神，我觉得这事成了，不过，我这算不算引狼入室啊！

DJ大神本着谨慎的科学探索与研究精神，首先到论坛上看了一下咱这车型的拆解作业，抱着个大箱子就上车了。

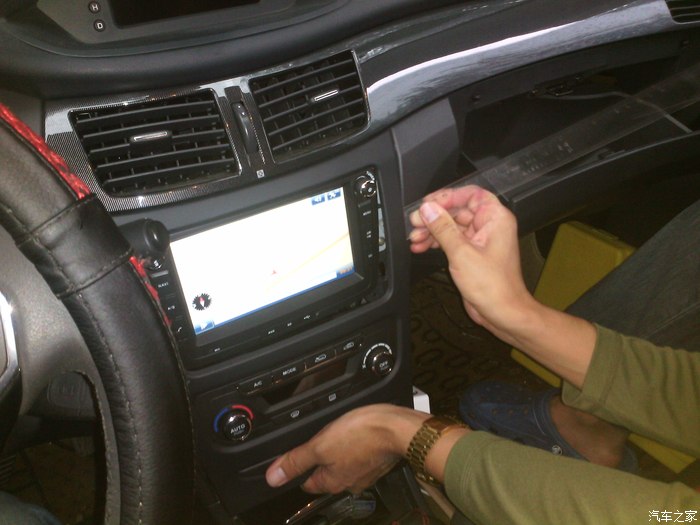

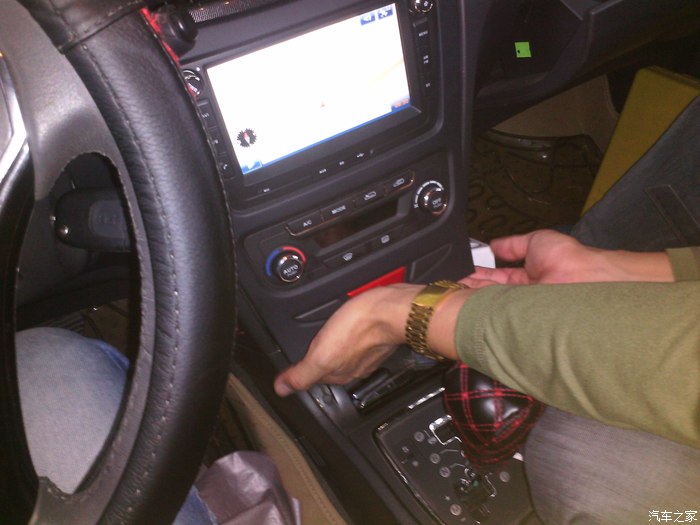

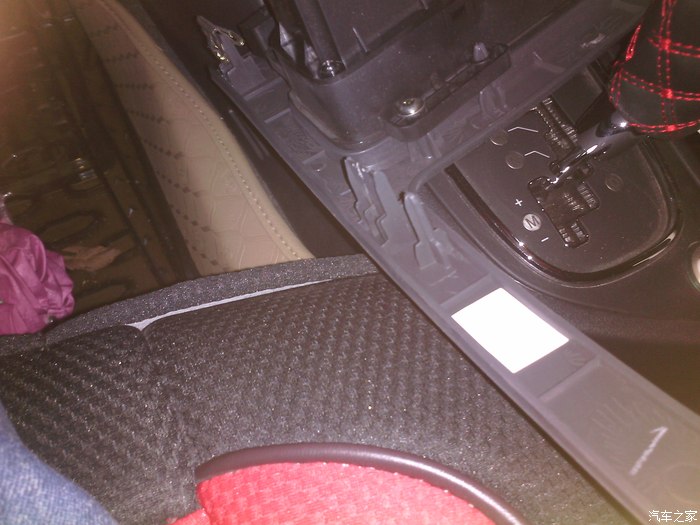

手术开始，首先拆面板，从下到上进行，这是要硬抠的节奏啊，大神说他手腕上那金光灿灿的劳什子物品是去年买的！

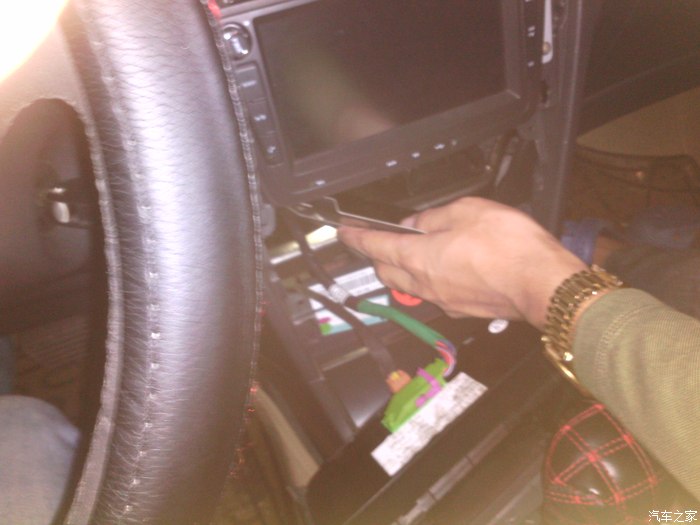

因为平常拆手机的撬板实在是太小不顶用，大神使用一把长尺代替，这下OK了....

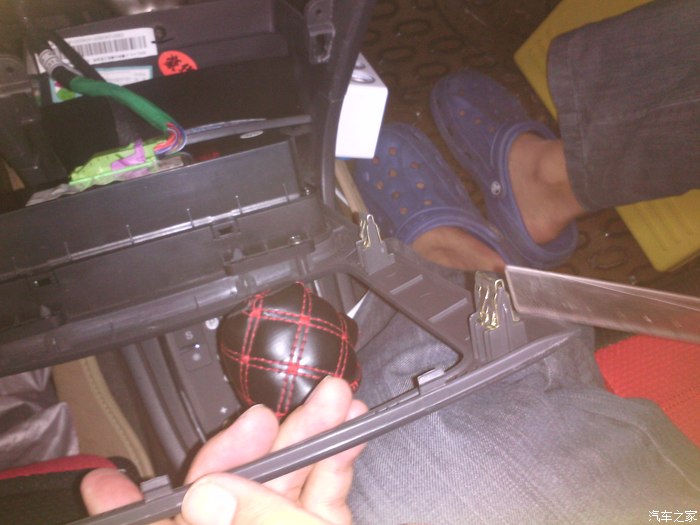

面板拆开，可以看到都是金属片扣上的。

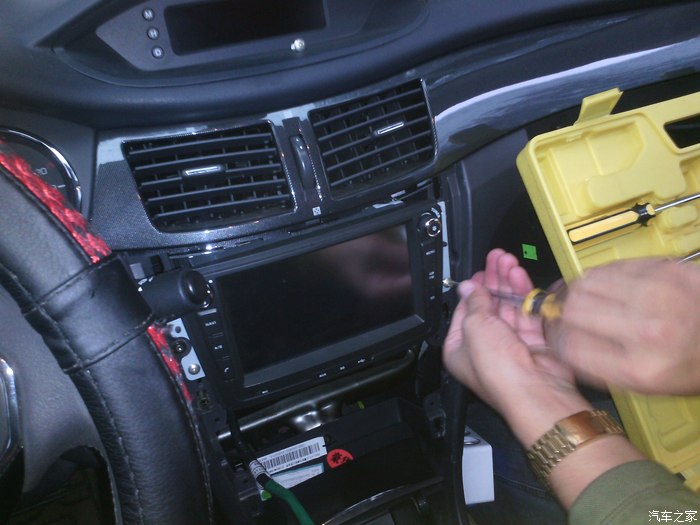

然后拆导航螺丝

看这一大箱子工具..... 最后都没用上.....

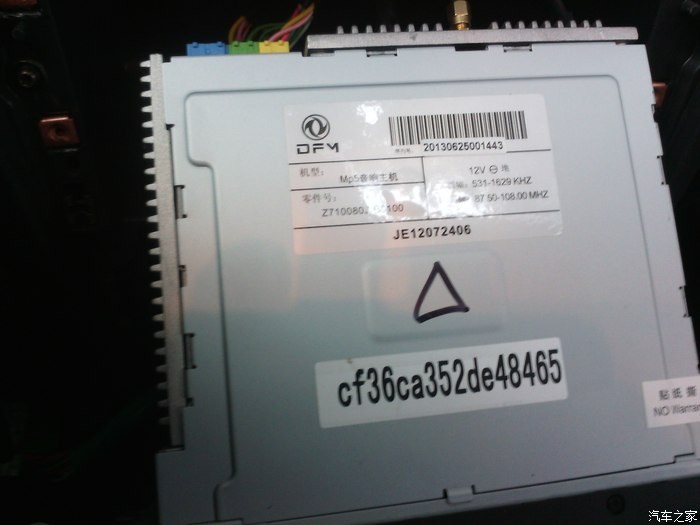

导航掏出来了，咱也拍个标签

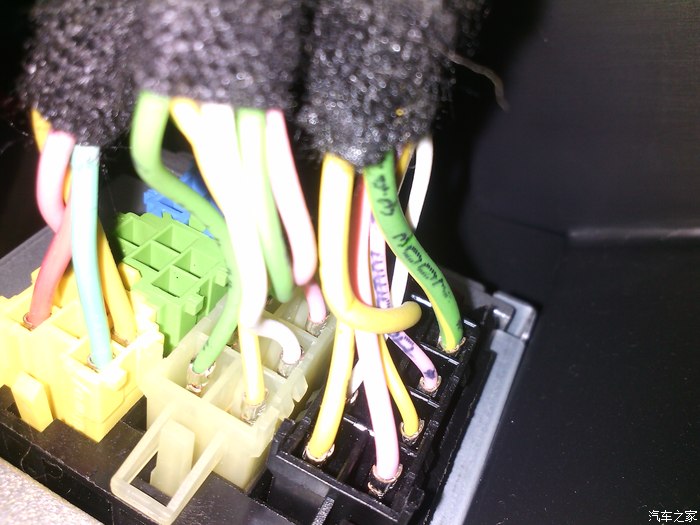

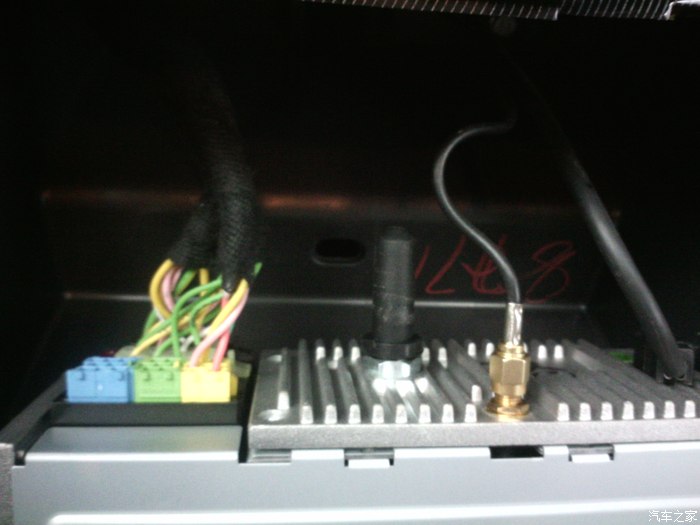

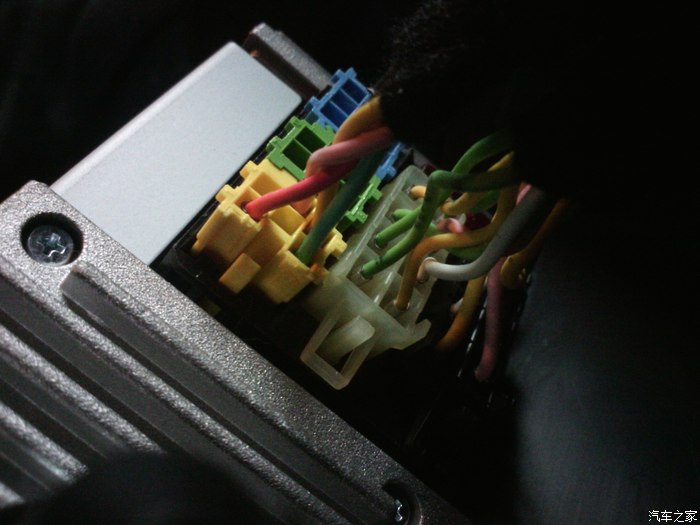

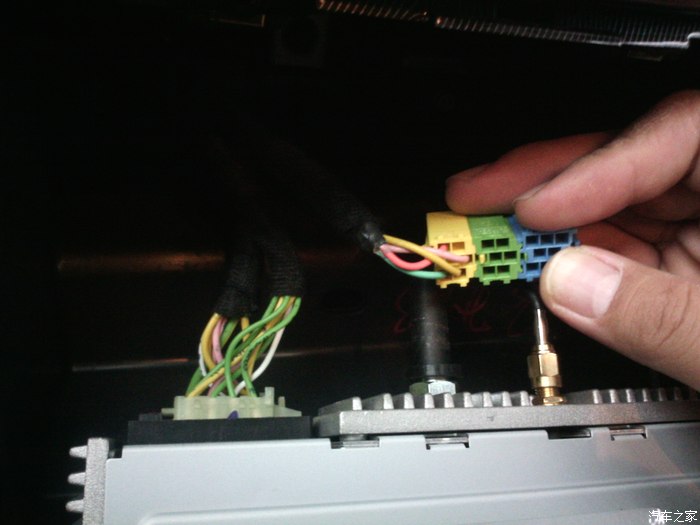

经过确认，控制倒车影像的就是最上面这4根线。具体工作原理不详。大神根本不屑对我解释许多！

因为没有把导航整个拆下来，所以照相角度有点问题，多换几个角度，相信车友是看的明白的。

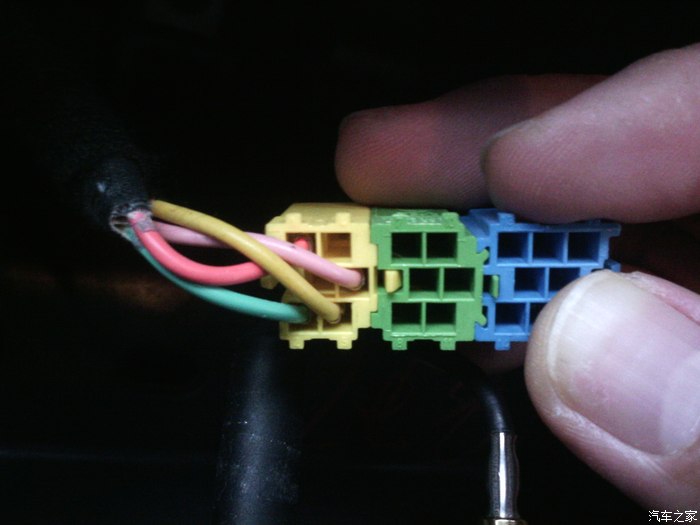

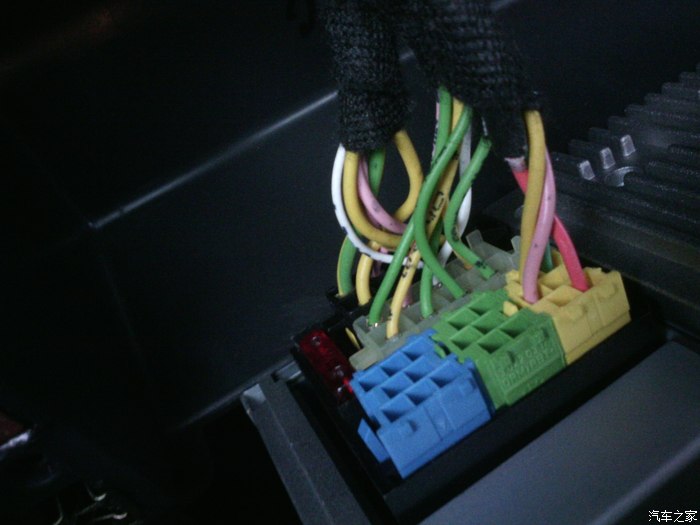

把控制导航的这个线卡拿下来，正常角度就是这样的了，可以配合上面答案的导航背面图，一目了然。

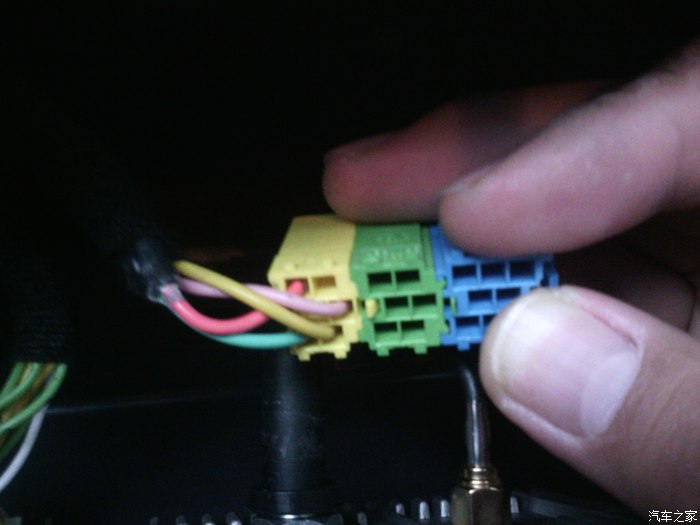

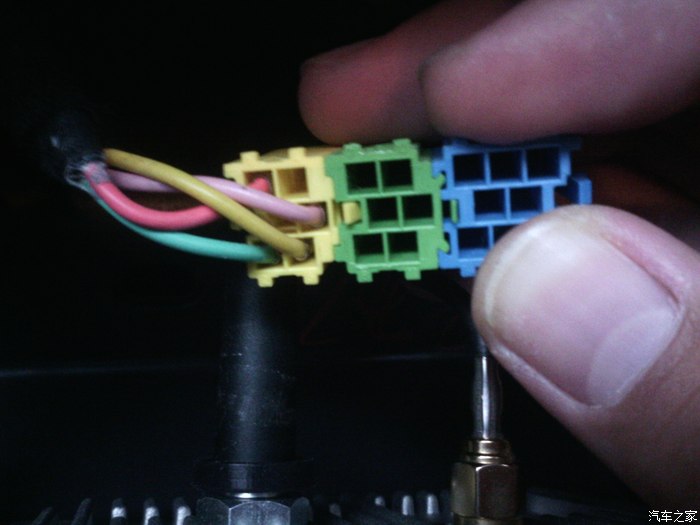

特写。

再把导航连好线装回去，最后扣上面板的时候，插曲发生了，一只铁片卡子掉中控里去了，我勒个去！

手机当手电，这一通狂扣啊。

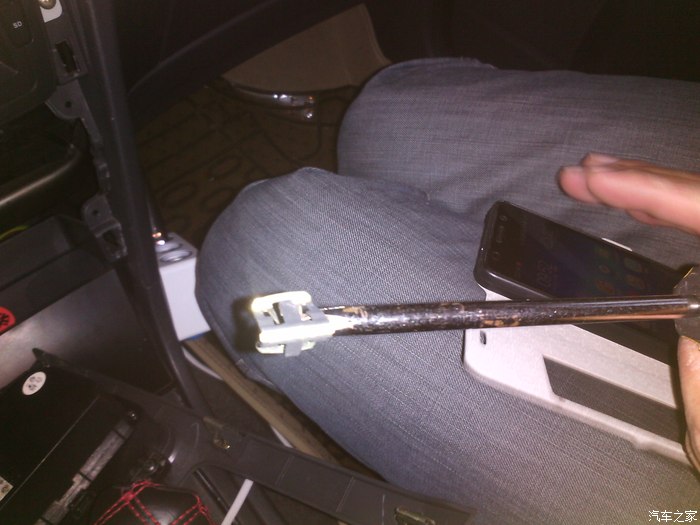

总算把卡子抓捕归案了！！！

以上。
