把睿翼原车CD改成家用音响主机，多图详细！！

   首先，在这里，祝车友们新春快乐，万事如意！！

   感谢版主和车友们支持！

        大家换了导航以后拆下的CD是不是已经落满灰尘了？不要浪费了这个好东西，他内置攻防，并且功率和音质都是不错的。下面请跟我来看吧：

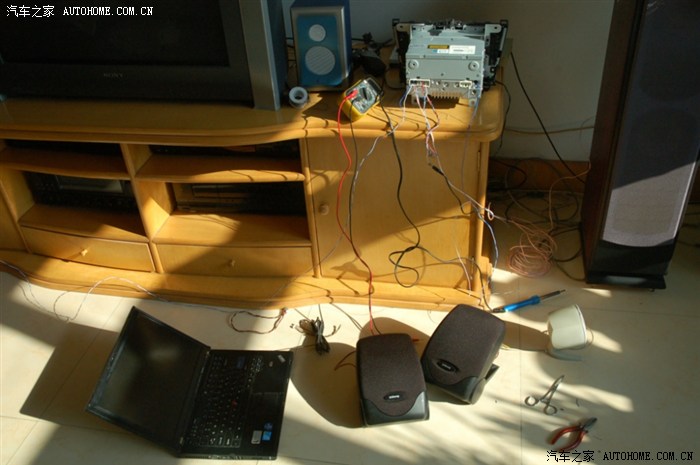

改装现场：地下的两个是环绕箱，阻抗4欧，虽然匹配但是效果很一般，主要是箱体不好，没用上，最后推的是旁边的主音箱

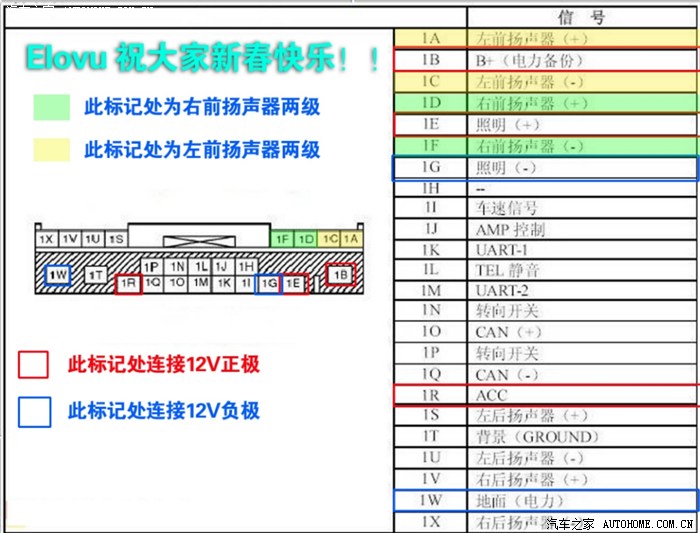

        首先请搞清楚接口的线序定义，请看我制作的图,注意此图与正视CD后端口上下颠倒。即，需要旋转180度看

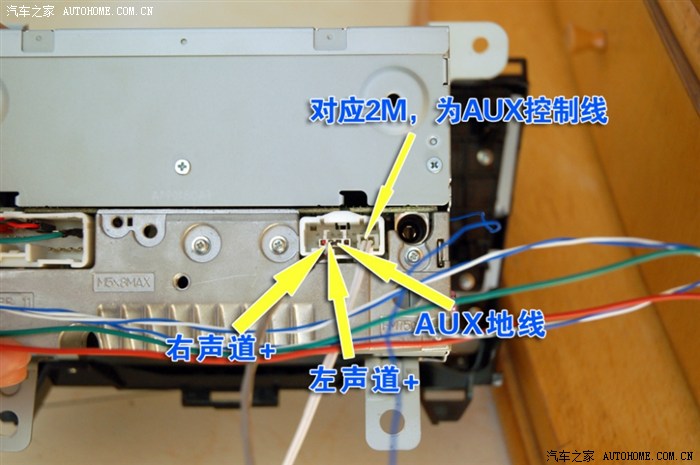

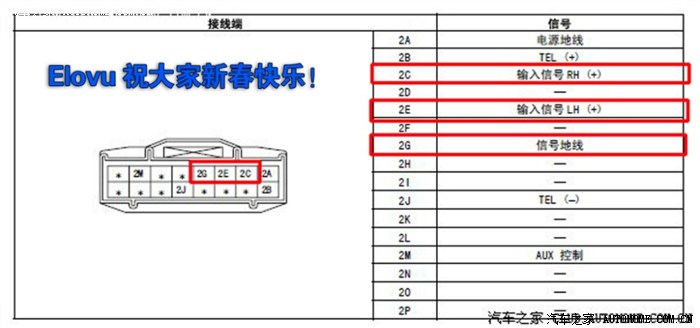

下面是AUX接口定义：

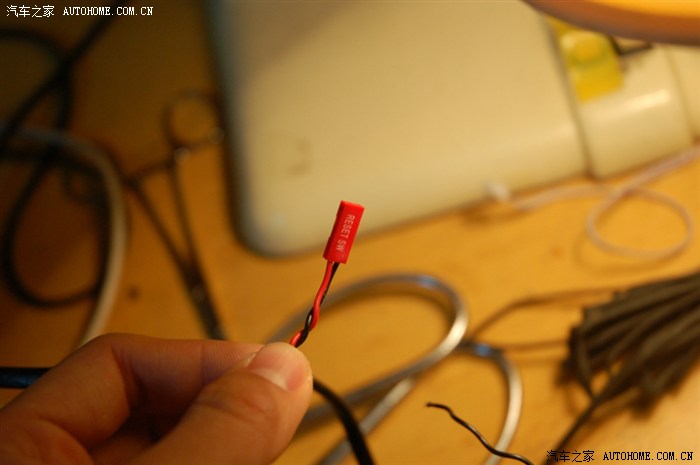

插针处使用这种跳线：

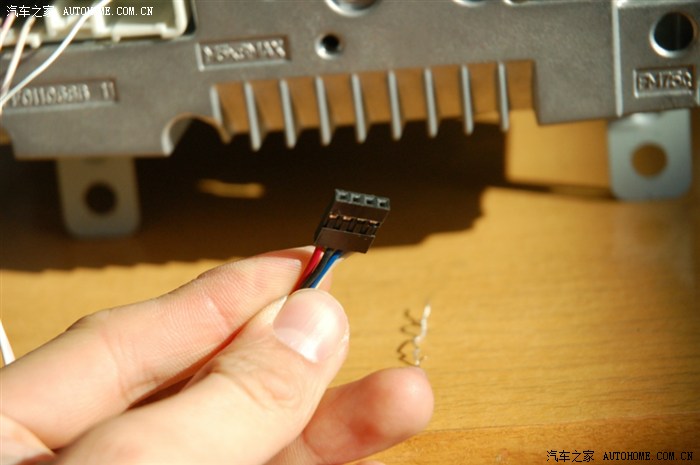

AUX用这种4针跳线：

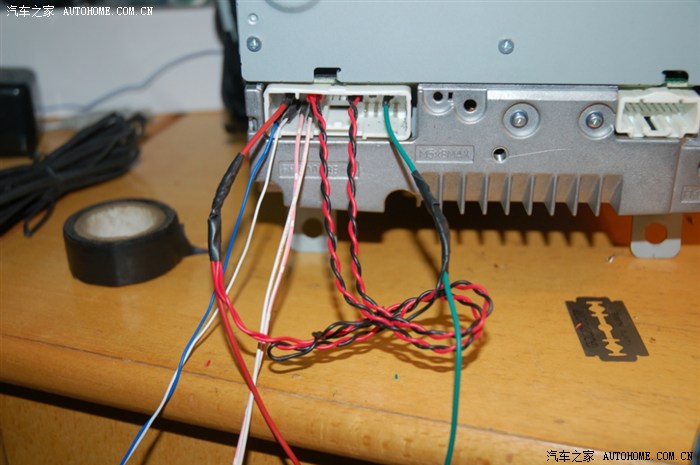

下面开始焊接，使用热缩管绝缘。

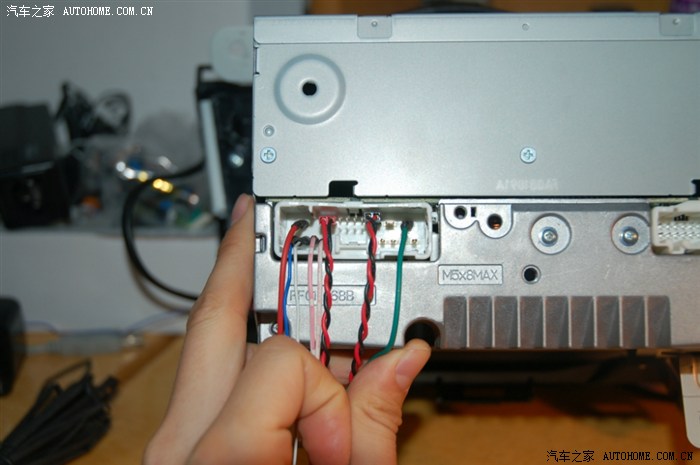

按接口定义，将acc  电力备份  面板灯正极接在一起，将面板灯负极与地线接在一起：

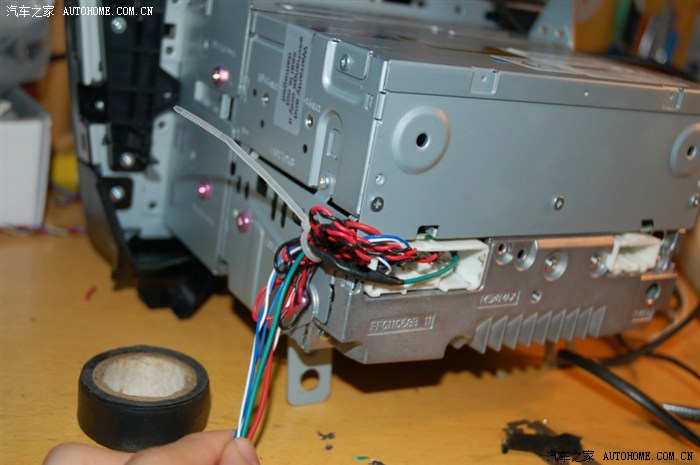

使用扎带固定好：

用镀锡线接到天线上：从这个口刚好可以固定到天线插座上

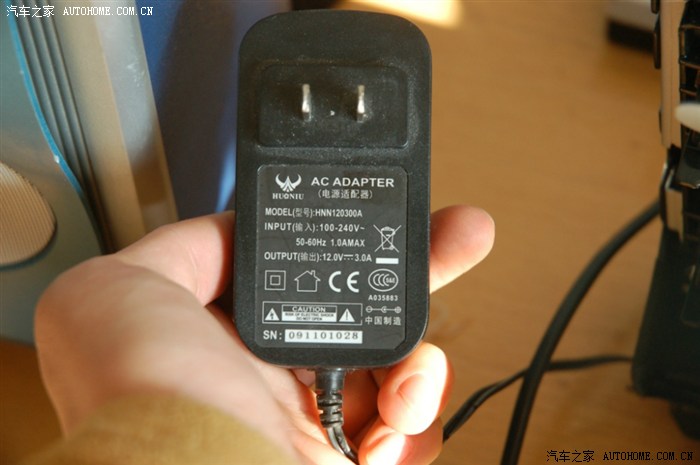

我有一个12V 3A电源

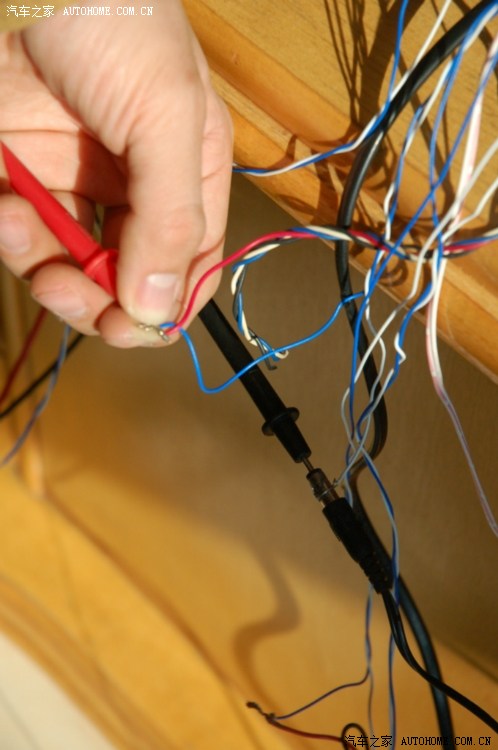

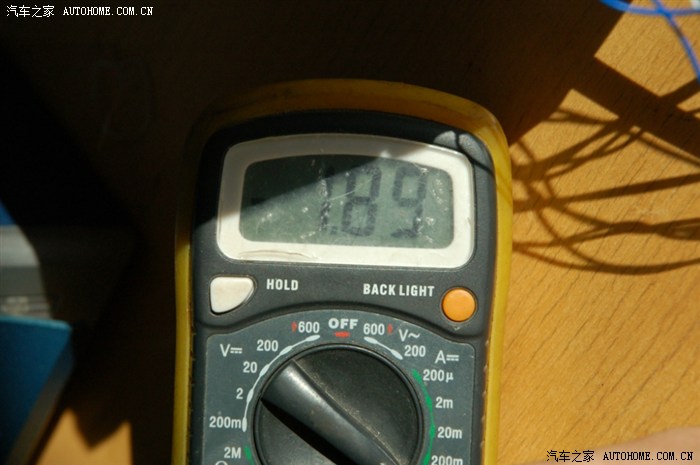

因为要推的音箱比较大，所以要检测一下工作电流，看看电源是否够用：

在音量较大的情况下，电流没有超过3A，说明电源还是基本够用的

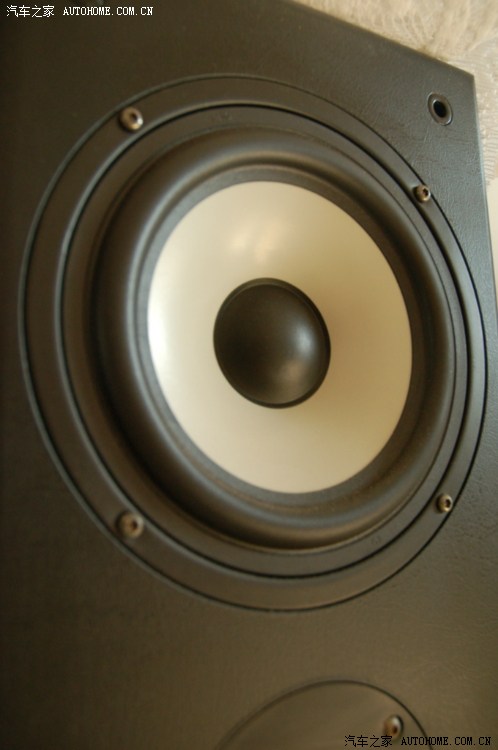

下面是我要推的音箱单元细节：

虽然是对国产奇声音响，但是98年的料还是很厚道的，

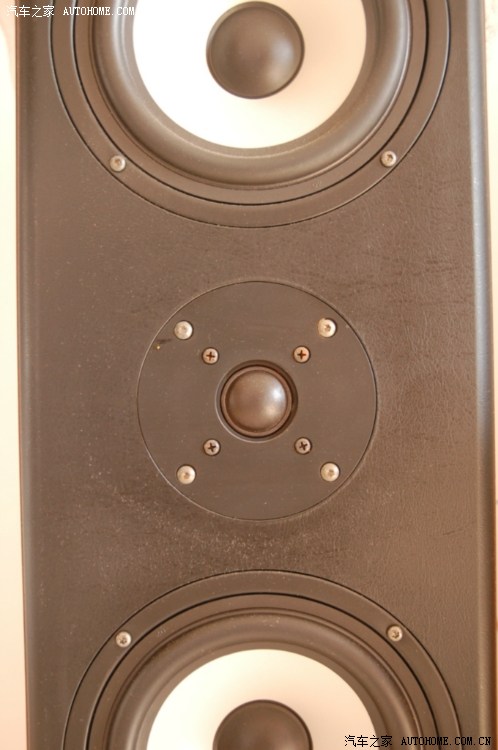

高音单元：

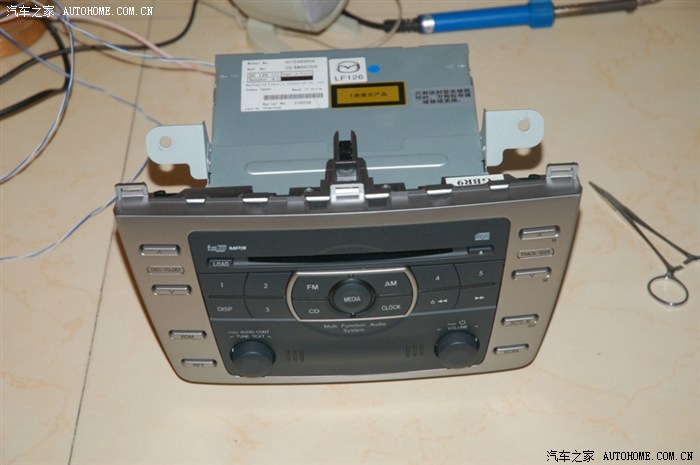

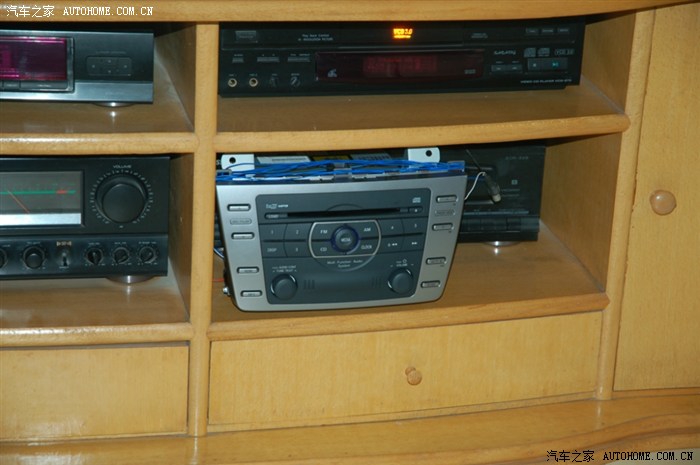

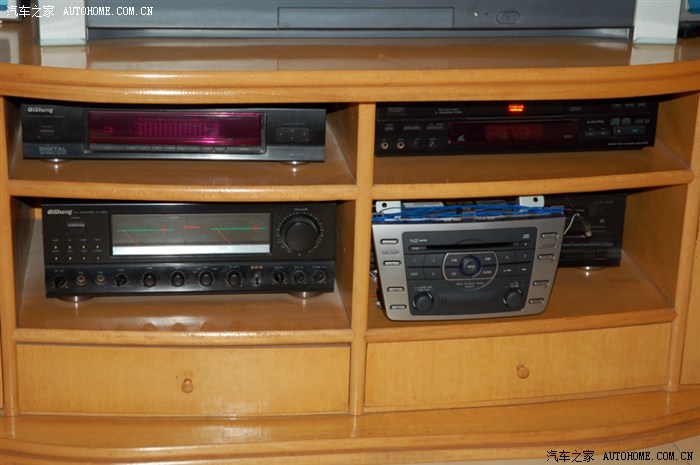

将CD 放入电视柜：呵呵 后面的卡座可以***了，

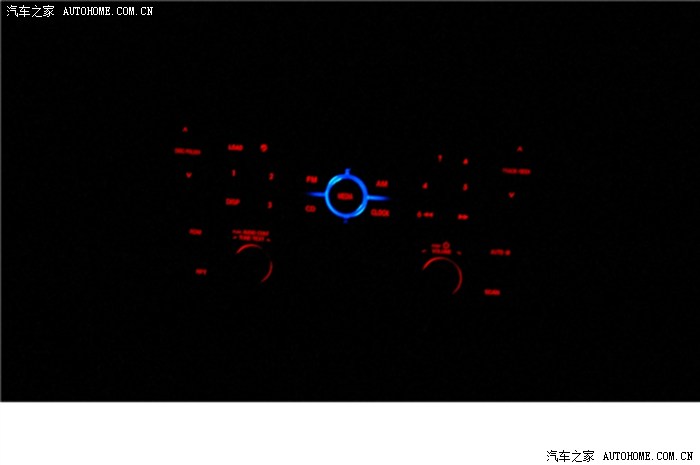

面板灯还是很炫的：

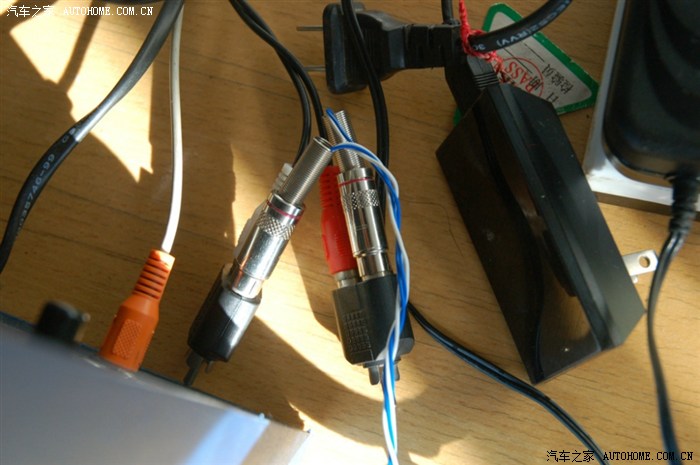

AUX插口制作如下图：

如不将AUX控制线与地线连接则AUX按钮无反映。

+连RCA接口芯，信号地线连接外皮，特此提醒 信号地线 不是电源地线

装机后测试，效果非常好，主要是收音质量一流，廊坊地处京津两地之间，广播频道非常之多，而且信号很好，播放Cd的效果就更好了，推这么大的箱子一点问题都没有。

        建议大家尝试。
