无损、自动控制氛围灯 免破线安装
原车氛围灯不够亮，就想着加装氛围灯，但是又不想破线，也不想拆车。虽然网上有usb款的，但无法实现白天黑夜自动控制。
把我安装的经过分享给大家。成本不超过150元，但只安装了中控和脚窝灯，不拆车，不破线，能实现自动控制。
把我安装的经过分享给大家。成本不超过150元，但只安装了中控和脚窝灯，不拆车，不破线，能实现自动控制。

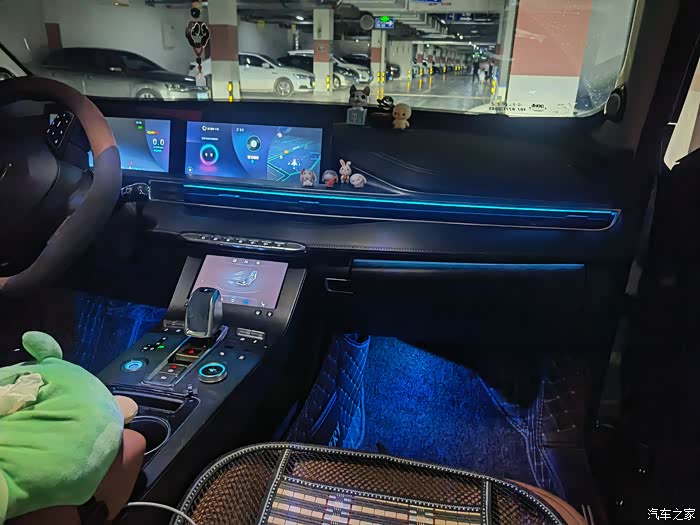

先看最终效果

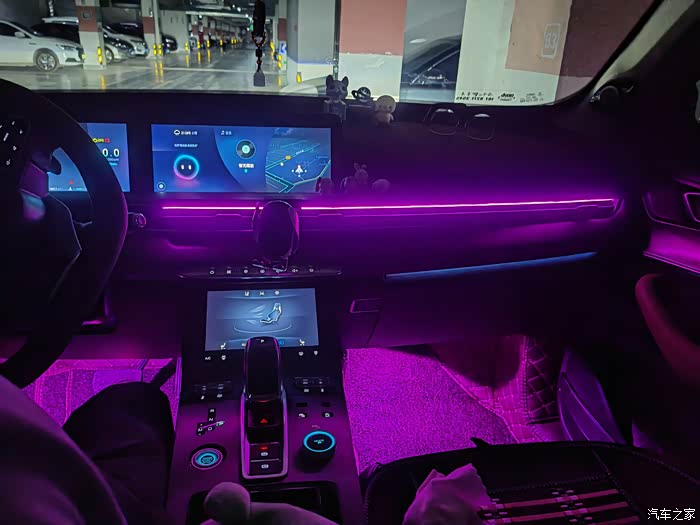

前排效果，后排也有，就是忘记照了
准备材料：sub氛围灯，光敏控制开关，线卡；usb公母接头、电络铁、绒布胶带、魔术粘（现成的没花钱买）。

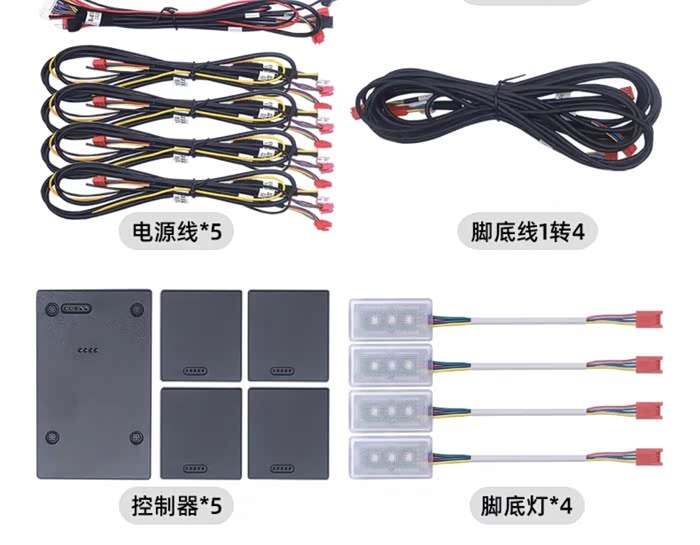

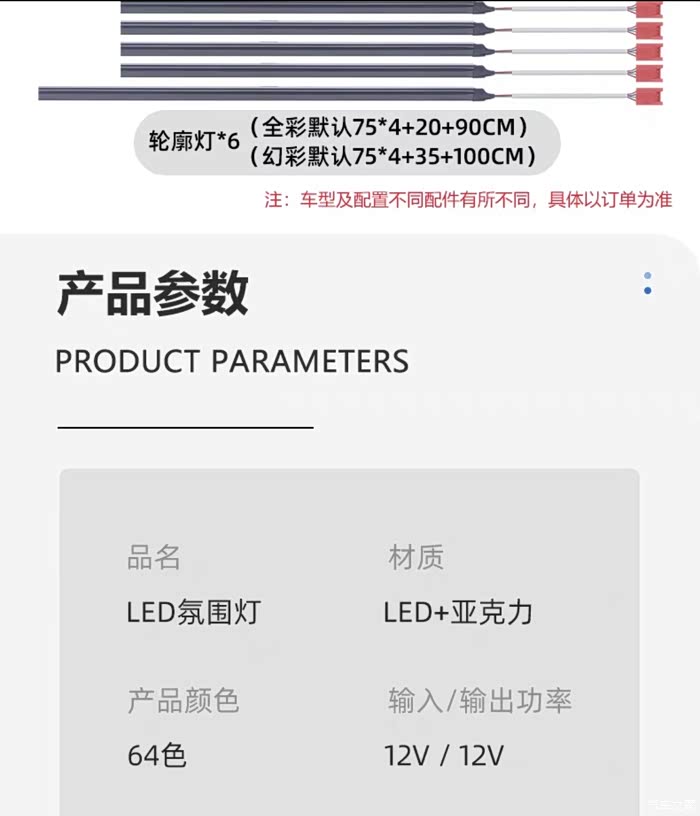

氛围灯，淘宝买的120元，控制器只有一个，因为没安装车门的
12v的电源，

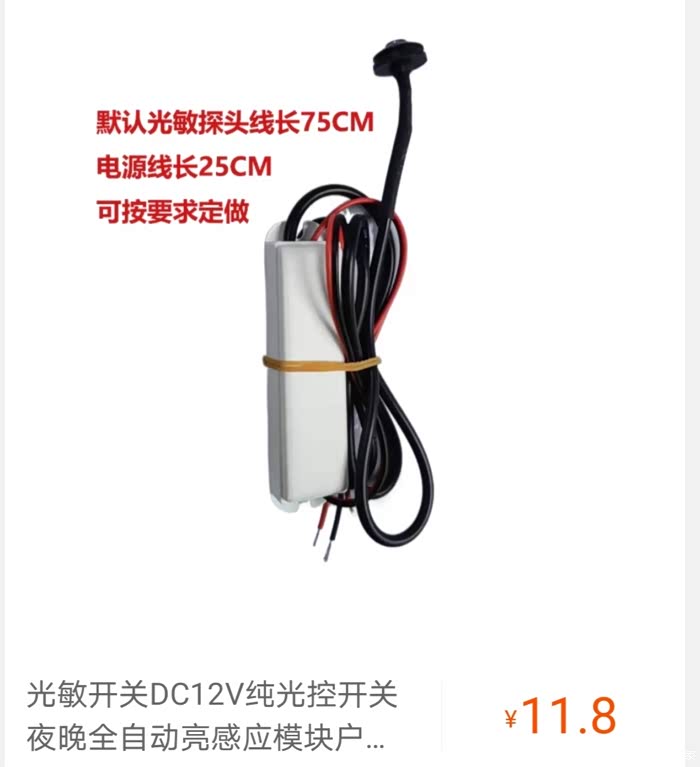

光明开关也是12v的。所以大家买点烟器扩展usb，需要支持12v的，不然无法驱动开关和氛围灯

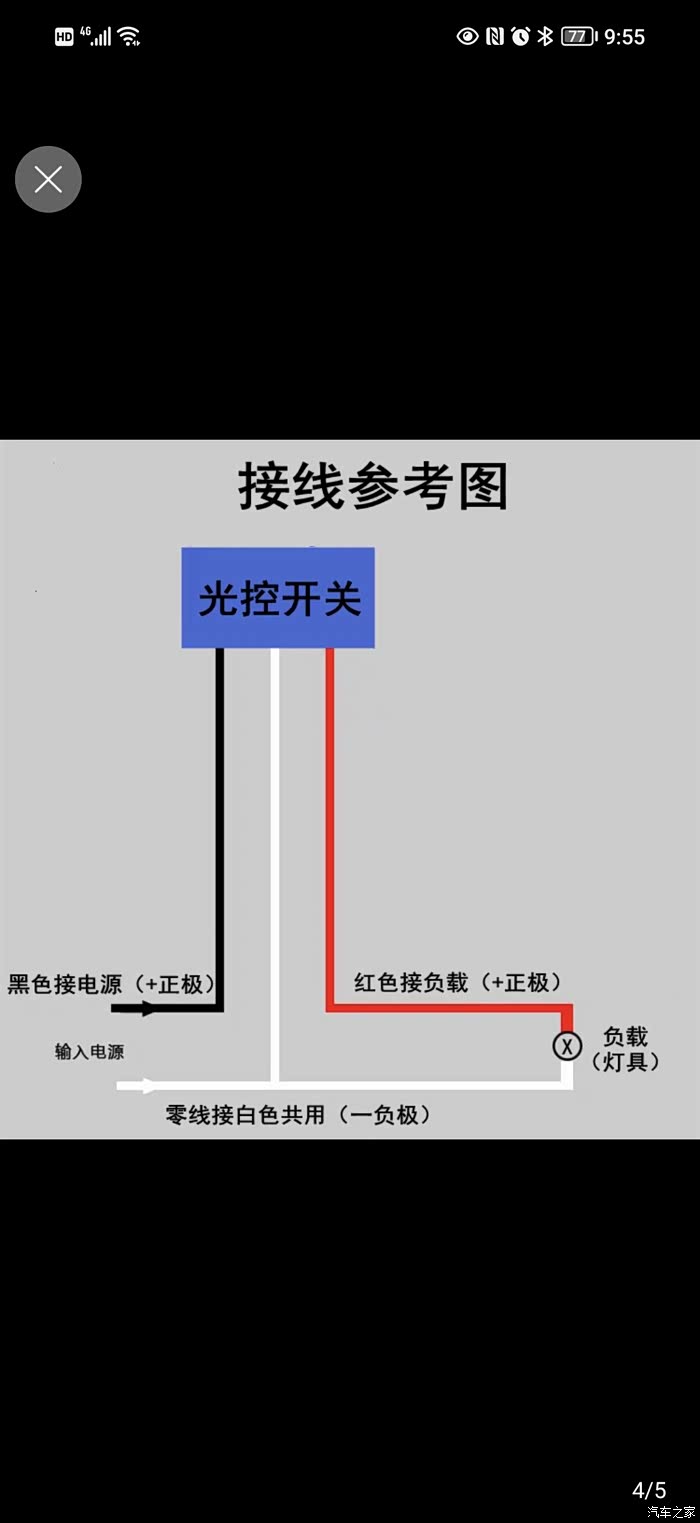

光敏开关接线原理图。由光敏开关接电，输出到氛围灯，这样就实现氛围灯白天不亮，晚上亮，进行自动控制

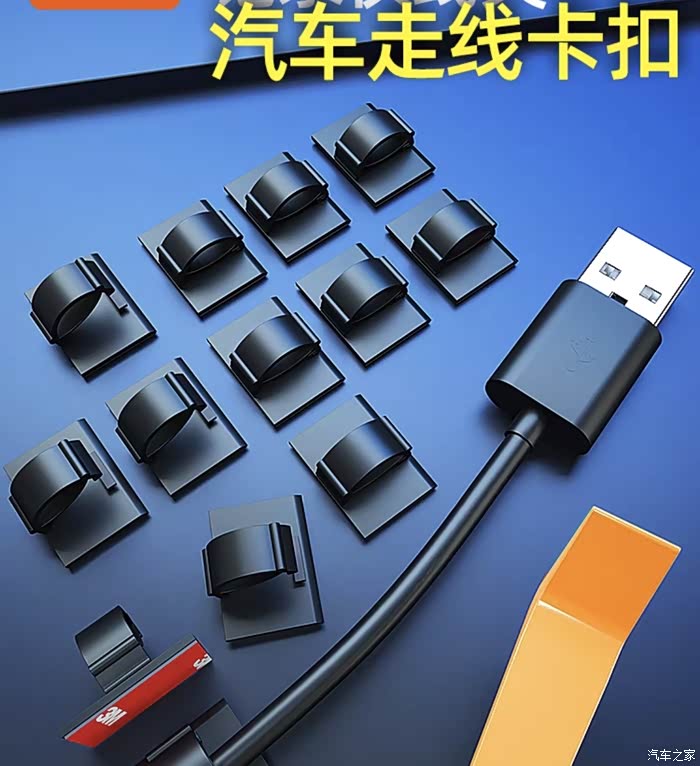

线卡

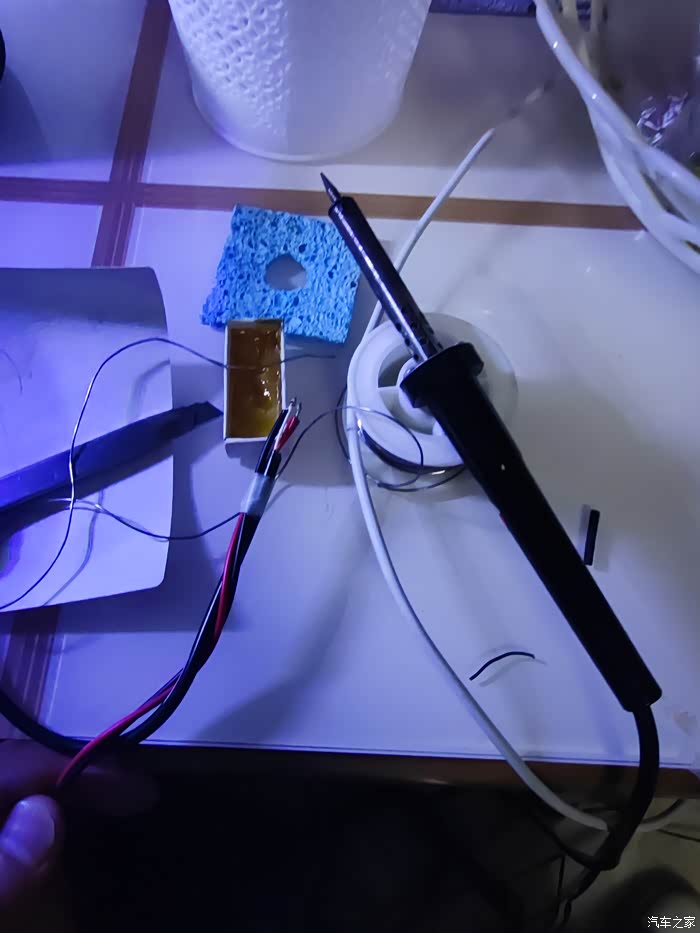

络铁，因为光敏开关没有usb接口，所以需要焊接usb接口，
热缩套管，加装光敏开关usb公母头用

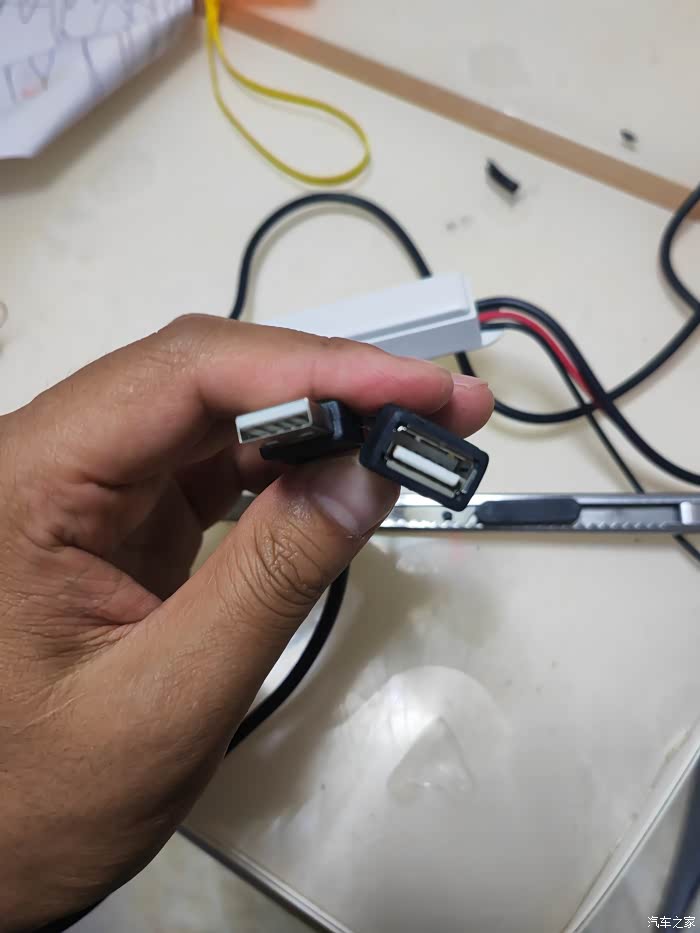

usb公母头，公头接光敏开关输入端，母头接光敏开关输出段。氛围灯插在输出段上，实现自动控制。

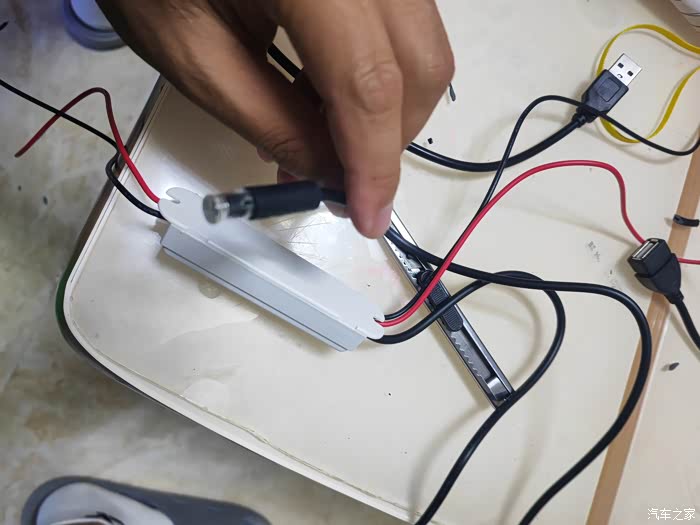

光敏开关上的光敏电阻

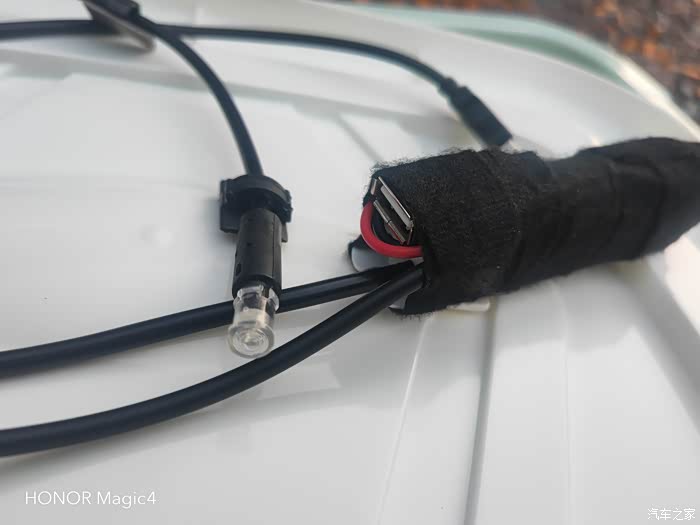

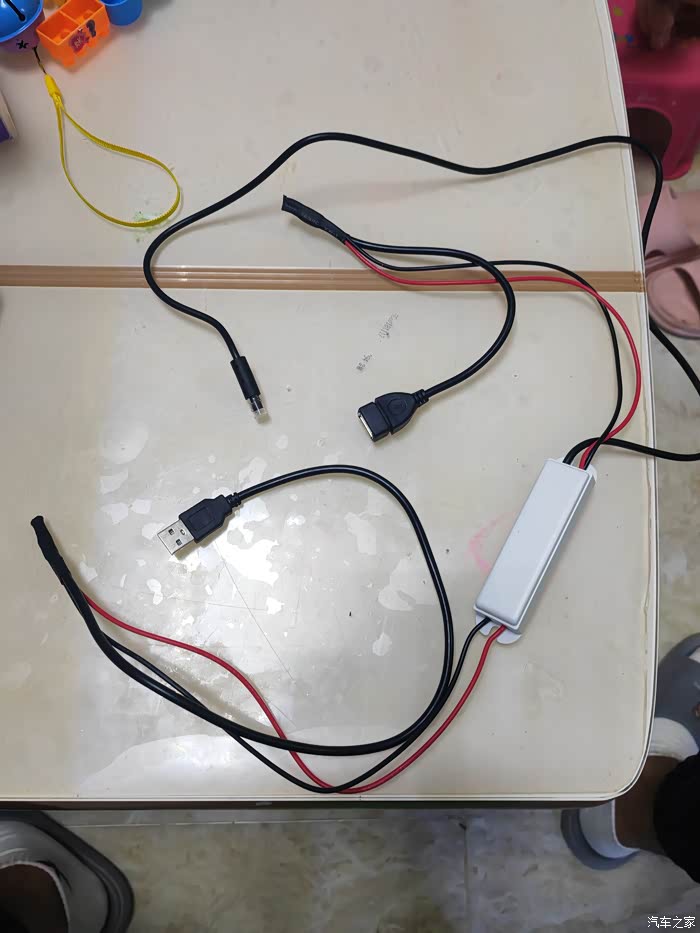

开关改好之后成品
用绒布胶带把线缠好，进行安装
此时，自动控制电路部分就处理好了。接下来安装氛围灯

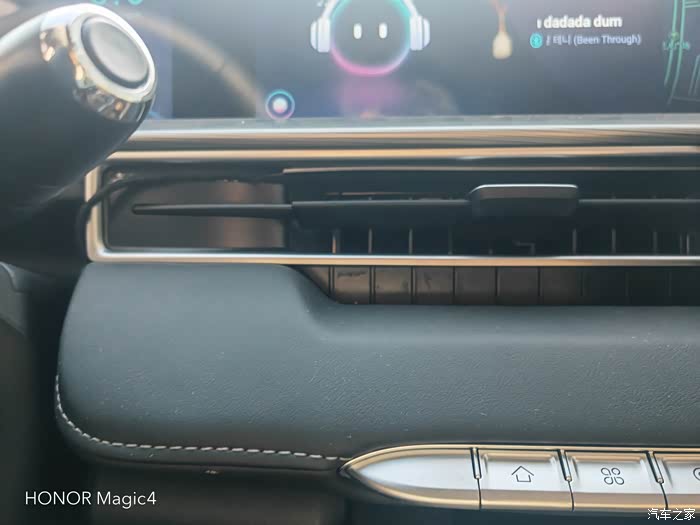

中控部分，是反贴在出风口最上面，从方向盘空隙处走线

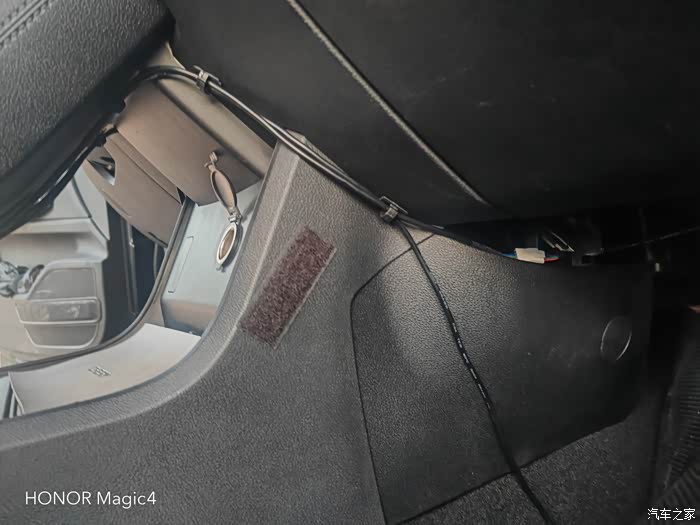

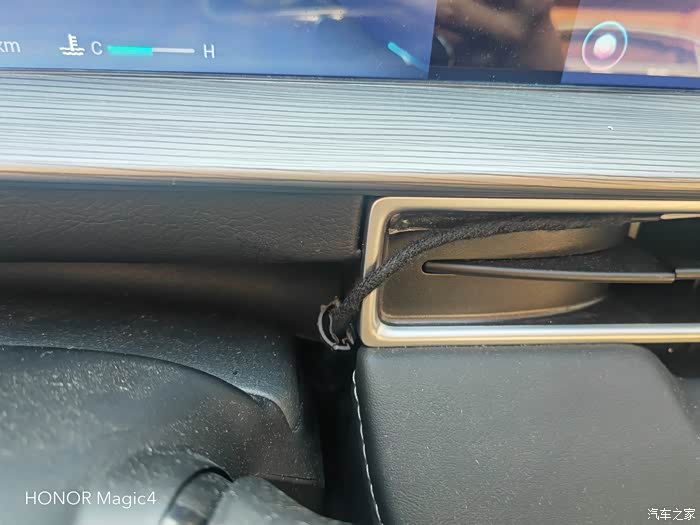

驾驶室走线，用线卡固定

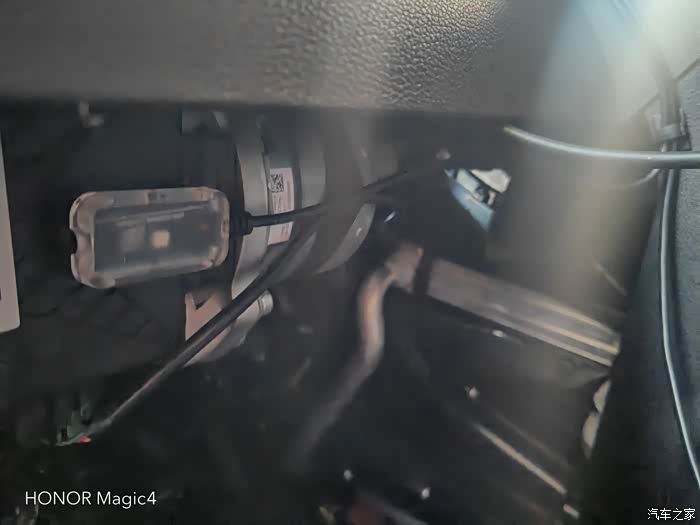

驾驶室脚窝灯安装位置，都是3M胶直接贴

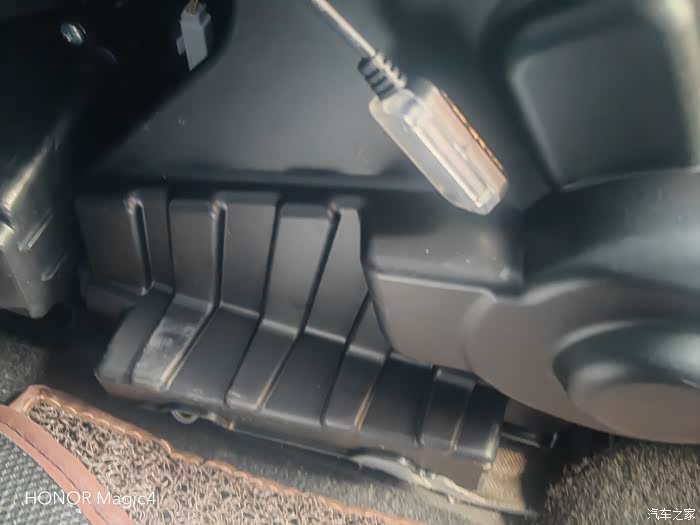

副驾驶安装位置

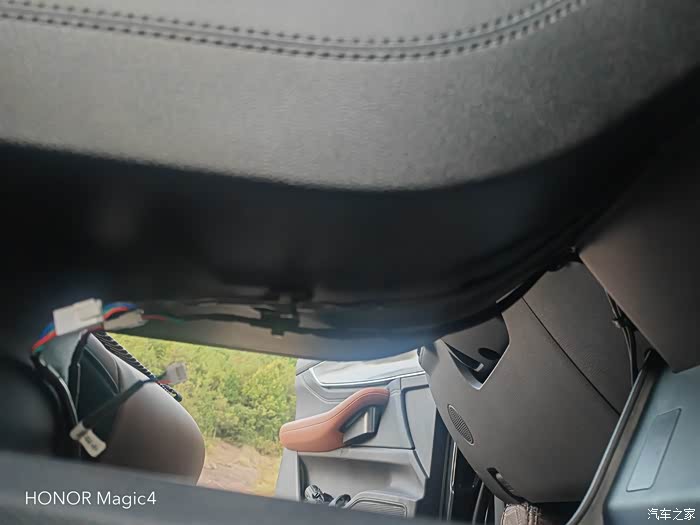

副驾驶走线，向下的那根线，是走后排脚窝灯的线

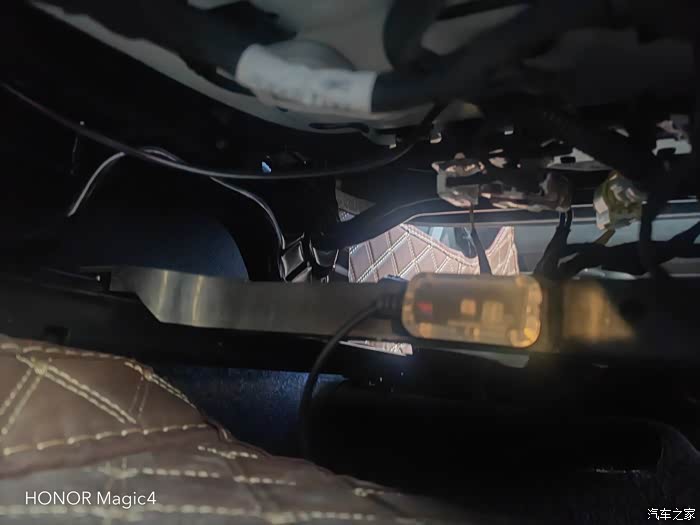

后排脚窝灯安装在座椅下面的横梁上

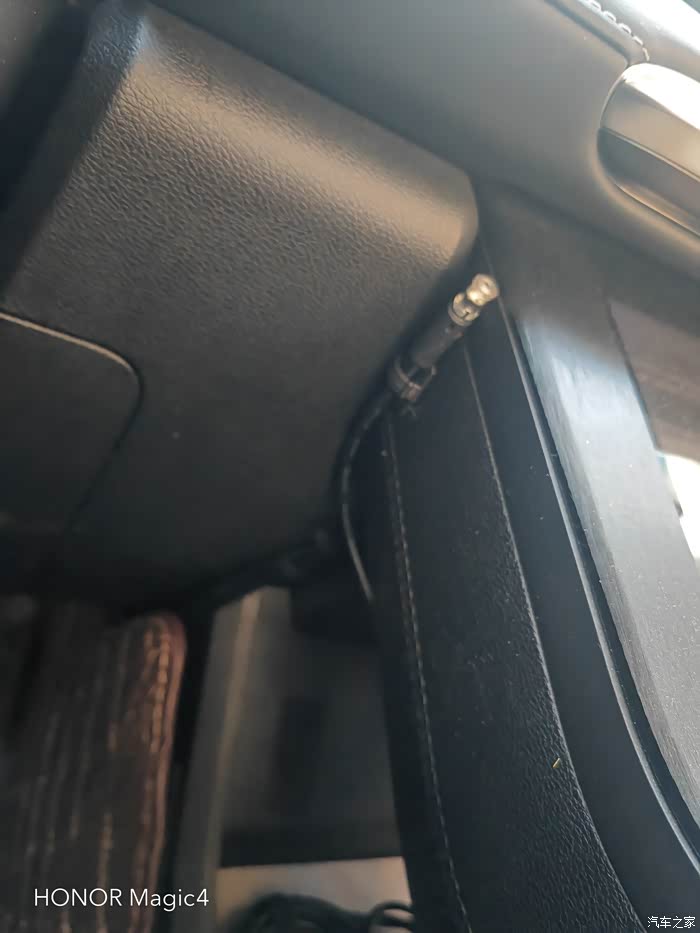

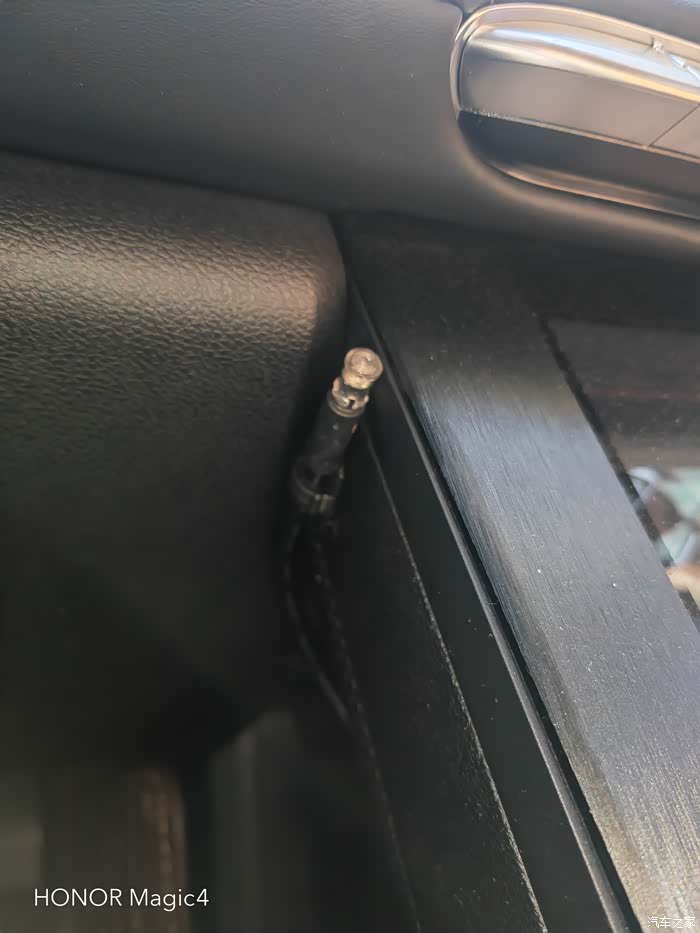

安装光敏开关光敏探测线
安装在主驾驶一侧

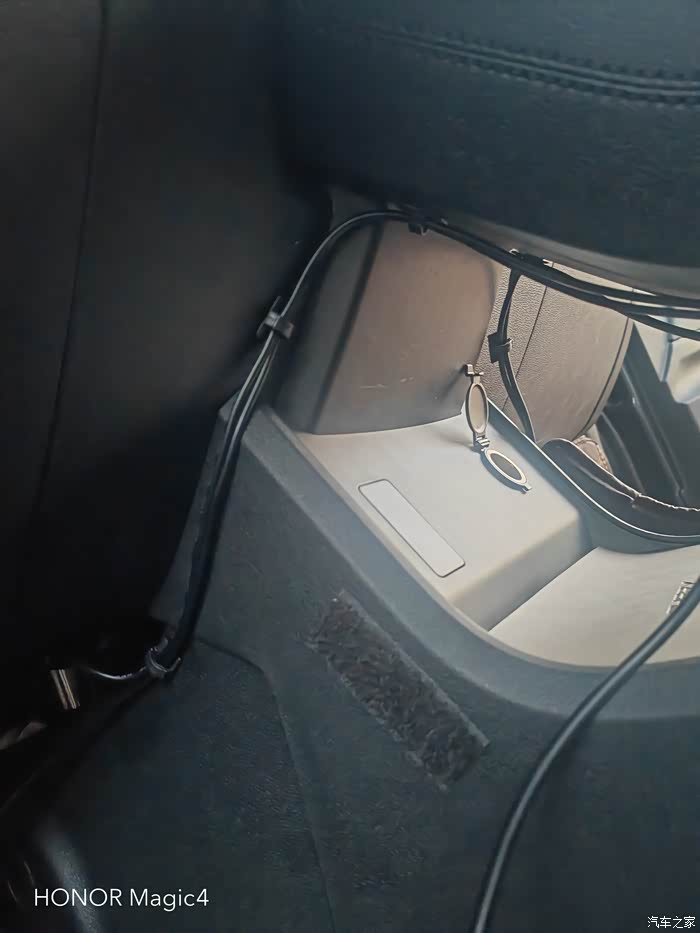

线路全部从中控扶手下面走，外面基本看不见

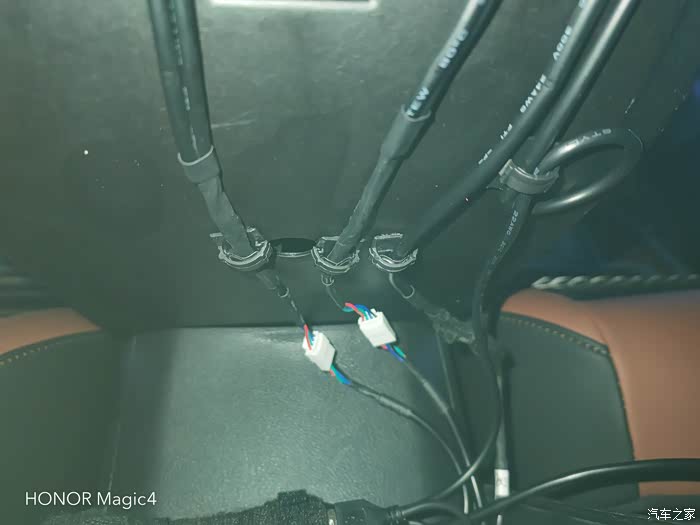

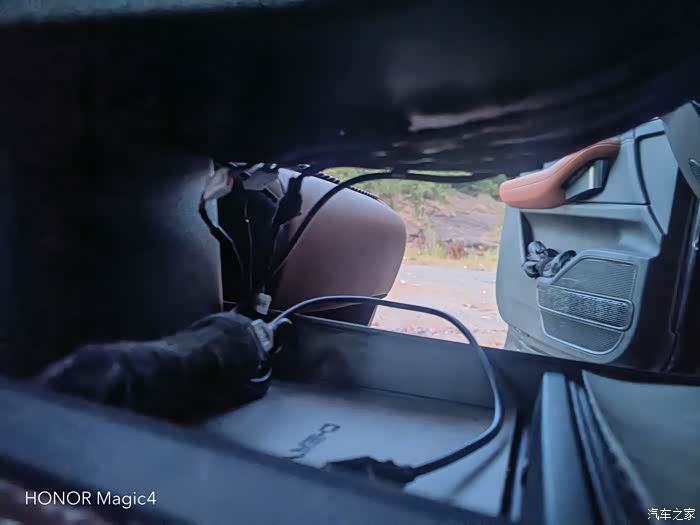

线路走好后，插上接头
这个白色的接头最终用绒布胶带包好

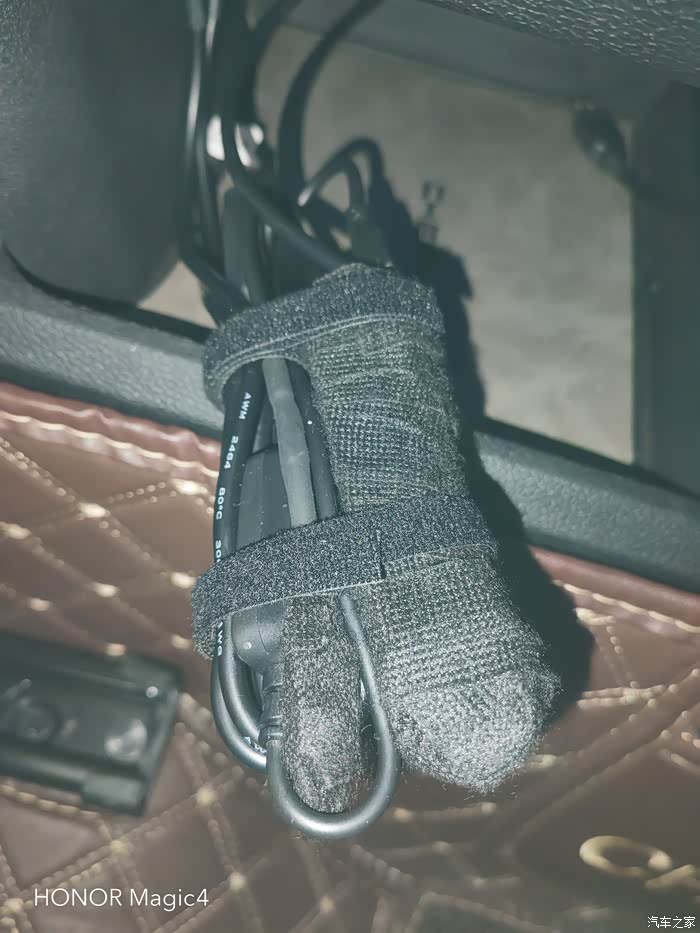

最后把氛围灯线路接光敏控制器上，氛围灯USB插在光敏控制器母头上，用绒布胶带整理好，用魔术贴缠在一起。大功告成
供电用的，这个，支持12v。光敏开关直插，白天不亮，夜晚亮，开关带15秒延迟
