置精哦：E5优悦型自己加装导航一体机作业(超详细)

请勿盗贴，转载请注明出处，并联系本人！！！

大家好，我是苏N-君王。

很高兴与大家分享这份激情与快乐，我的理解：开车与爱车的同是一种乐趣！自己动手给自己的爱车加装或是改装一些东西，其乐还是无穷滴！！！

费用明细：机器（蓝牙版）+CCD倒车头+16GTF卡+邮费=1240.00

顺便说一下：

1、那个蓝牙超赞，说话很清晰。而且，可以把电话簿传到机器里保存。直接从机器上就可以找联系人拨号了。

2、完美支持车上的方控。

第一篇：准备

先上一体机靓照！及配件！

1、外包装：4S专供。其实是有区别的。

2、外包装：第5代（我估计升级了电影支持格式）

3、所有配件

4、再来一张。

5、线材等配件

6、再来个全家福

7、主机（膜还没拆）

8、来张近照。

9、侧面，这个地方很车友看好：后面是单锭的，双锭主机装不上的，市场上通用的机是装不上的。我之前就是买的通用机，结果外面尺寸对，但是就是因为后面尺寸不对，害我割掉一个横档。伤心呀后面上图的时候，我给大家指出来看看。

10、后侧  主要是一些接口，包括：主机线、收音机、GPS接收器、后置USB及扩展功能（外接功放等）下面有线材图。

11、主机免剪对接线，用了这个线后，不用剥皮、剪断任何一根线。有包海绵的接原车线头（也就是插原车CD后座的线），另外一头小点的是接新一体机的总线座。

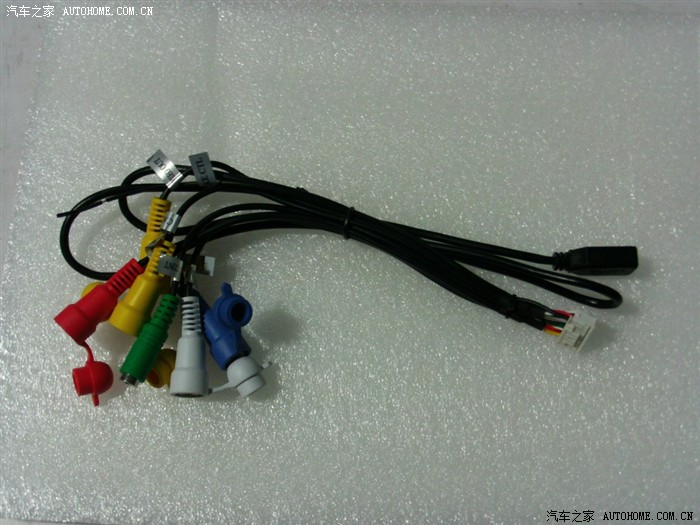

12、这个是多功能的线，包括：1、后置USB线（这个很重要哦，可以支持大移动硬盘、U盘、TF卡，最最重要的是：E5原车点烟器边上那个USB插口可以用这根线实现的，当然要一点点的改装，下面会详细说明的。）2、彩色圆头的那些是方便加装功放，低音炮之类的东西，直接插上就能用，和原车音响整合了。3、里面一个黄色的接头为倒车后视镜头的。

13、这个白色是多能接头，插新一体后面的。黑色的为新配的USB插头，如果大家不用点烟器边上的原车USB插座，可以把空上放在副驾驶位前的手套箱里，用作插移动硬盘或USB等东西。（我是剪掉接原车的，这样方便）

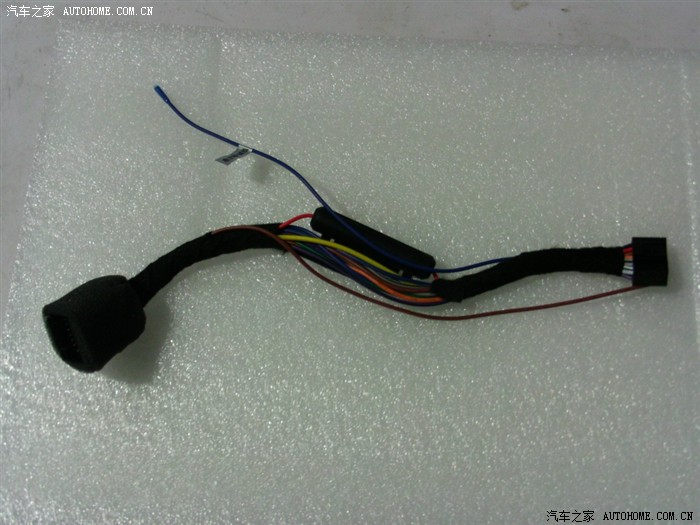

14、倒车镜头、倒车镜头电源线

15、倒车头

16、倒车头，卡子式的，和原车雷达头一样的固定方式。

17、倒车线，7米左右，从中控一体机处连到倒车头处。

18、我选的16GTF卡，水货哦

19、GPS接收器背面。

20、GPS接收器正面。

21、随机配的钻头。不是用来钻石油的，是用来钻倒车头安装孔的。

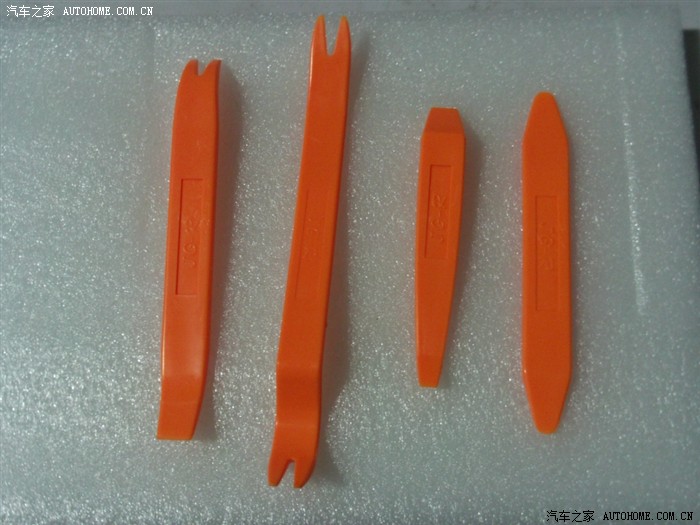

22、随机配的胶刀，用来橇中控台的，不伤中控台。以后拆车上什么东西，都可以用。4个哦。

23、多功能线。两个黄色里有一个是倒车后视插头，上面有标哦。

24、原车对接线束特写。这个容易。不会接错。

25、这个是接新主机的。

26、清楚一点的。

第二篇：安装

啥也不多说，我拆拆。。。

1、用随机送的胶片动手拆吧。当然，先拆中控台了。至于从中控哪个部份拆，车友们自己决定。我是从双跳灯开关那开始的。

2、橇开了：不过，大家还是小心点橇，别橇坏了，会伤心的。当然，大家还是放心的去拆吧。不要紧的。有点糊糊，没办法，俺一手拆，一手拍的啦。。。

3、面板可以拿下了，不过注意双跳灯开关连接线，有个卡子按一下，把线拔掉就可以了。

4、中控的空调出风口拆了，可以看见里面的原车CD机躺在那了。。。（小样，一会就把你拆掉）

5、看到边上螺丝了吧，那个是固定螺丝，拆了吧，左面也是一样的哦。拆拆。。。

6、螺丝都拆了，可以取出CD机了。

7、这是CD机后面的原车连接线。拆掉吧，别犹豫。（左-总线束、中-原车USB插线、右-收音机天线）

8、再看一次原车线，拆掉CD机后的画面。大家请记住3根线的用途，下面会用到的。。（左-总线束、中-原车USB插线、右-收音机天线）

9、把随机配的总线转换线束对接上。这个是免破线的。接的是上图的左-那根线。

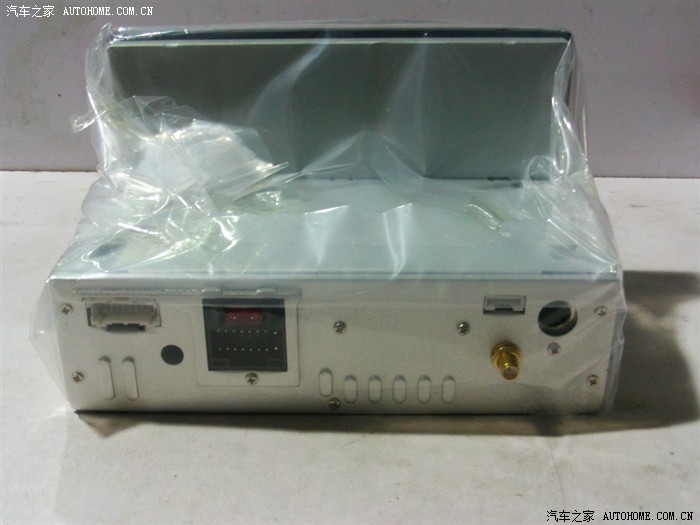

10、新的一体机背面，请大家看好后面的几个功能插座。下面会进行连接。（左-后置USB及多功能接口、中-左上-红色是保险丝、中-左下-是总线束、中-右上-RDF接口这个不接、中-右下-GPS接收器、右-收音机天线）

11、把随机配的后置USB及多功能接口线插上:注意方向，有卡子的。

12、看一下，插好的效果：

13、所有线都插上的效果图：

备注：以下几张图是我想用原车的USB接口，才作业的，如果大家不用，此处可以不用处理。直接把上图中的随机带的USB黑色接头线穿到副驾驶手套箱就好了，也是可以接U盘、TF卡、移动硬盘的。

14、准备拆开下面的USB面板。

15、开始拆：这个好拆。

16、拆出来了：主要是为了看原车USB接口的线分布的，可以看到，从左往右是:红、白、绿、黑（就是标准电脑USB接口），中间那个白色对接头，就是接的上面有图的原车USB接口，我要把线序看好后，对原车CD中控部份的那个USB4口插头动手接新的一体机配的黑色USB插头。此处要剪线。要剪的就是  第8个图片中  的中间一根线：原车USB插头。

17、这是剪过那个4口白色插头的图片，一共4根线，自己看吧。（大家看到的那些比较豁口，是上次买的一体机不对，破的横着的一片塑料，别吓着哦）

18、这是对接后的。自己看下 （第一篇中13图那个黑色USB插座剪断后，里面4根线是红白绿黑标准的）  和   第二篇中16图  中插在原车USB座上的线序（也是红白绿黑）对接就行了，这个不复杂的。

19、后面的线都接好后，可以放入进行试机了。开机效果如下：

20、DSA的效果，GPS接收，1秒4-6个，3秒内8-11个。绝对了。

21、有点看不清，MTV的效果图。

22、这个也是：北京欢迎你。

23、收音机，效果相当的。

24、这个是收音机里可以自己手写入频率，这样可以马上定频道。

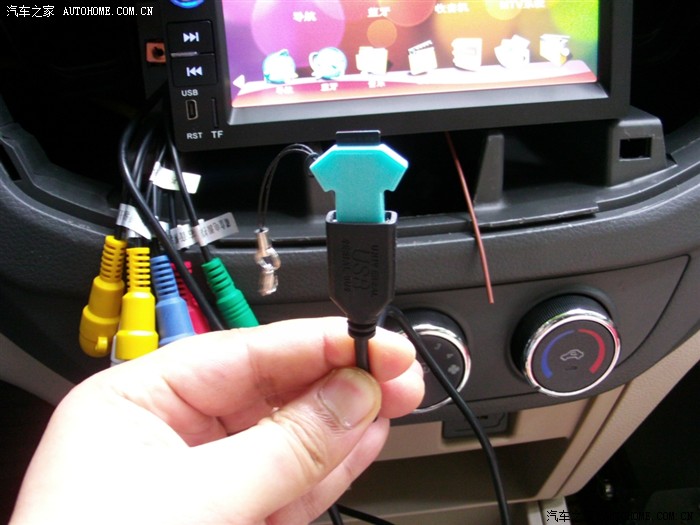

25、试原车的USB是否能用的，其实这个我不用了，剪了。

26、这个是剪线后USB转到原车的USB插座上了。可以用的哦

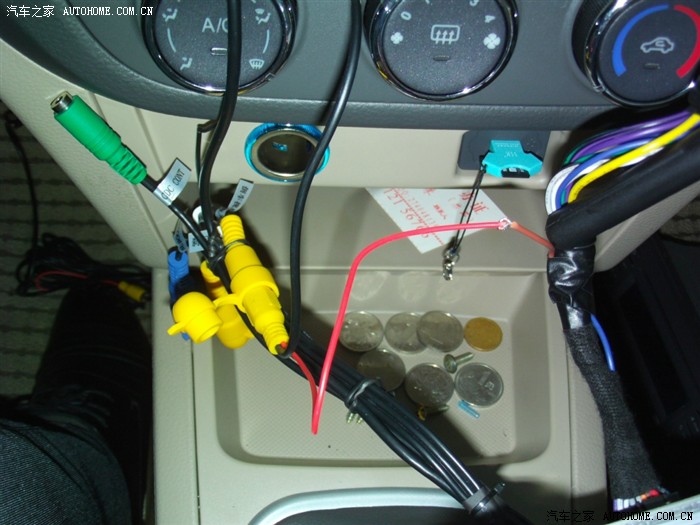

这张图片有两个功能，看到接线了吗？那个是倒车控制线，第一篇 17图 倒车线中细红线 与 第一篇13图中的倒车控制线棕线  对接。这样，你只要挂机倒档，一体机画面就会转到倒车视频，无论你一体机在做什么，都会自动转。接的时候，同时把倒车AV头也插在 那些彩色线头中的一个标写着倒车视频的头子中。

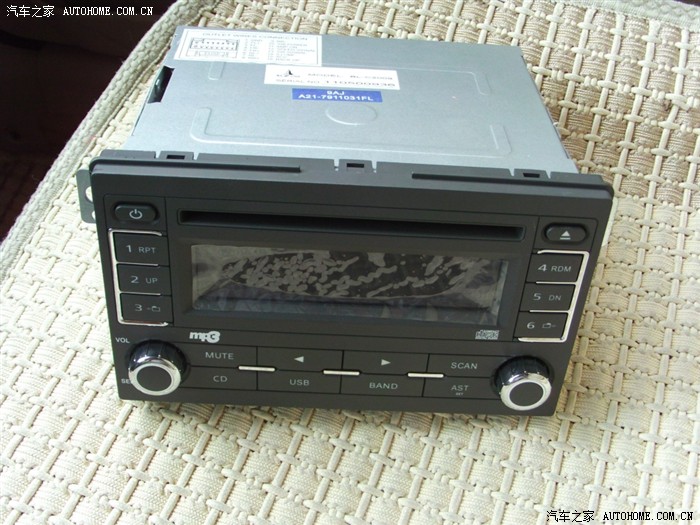

27、这是拆下来的原车CD机，看看吧，纪念一下：正面

28、这是拆下来的原车CD机，看看吧，纪念一下：背面


至此，主机部份就算是装完了，下面就是倒车视频的安装了，还有GPS线的固定了。

第三篇：倒车后视

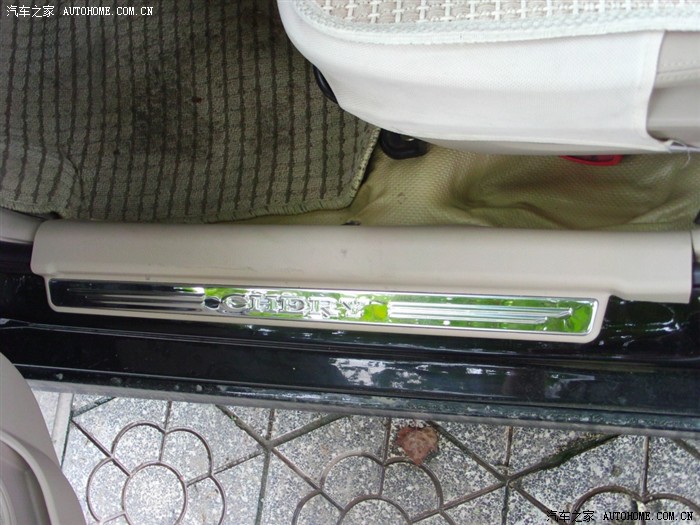

1、先拆驾驶位的迎宾板，直接用手往上抠就行。下雨天，脚上有水。看到了吧，不容易呀。

2、抠吧。

3、抠下来了，是卡子卡的。不怕。

4、去掉迎宾板后。车的线束，咱也就跟着它跑线。

5、拆左脚踏板这，这里有一个螺丝。螺丝拆掉后，就可以用手拉出板子。都是卡，拉不坏的。

6、轻轻一拉就出来了。

7、拆掉后，看到线束了。

8、左后门，这个地方要把后排座拉起，因为下面有一个螺丝。

9、拉起来，看到螺丝，拆吧。

10、拆了螺丝后，用手一拉就可以了。就可以看到线束了。

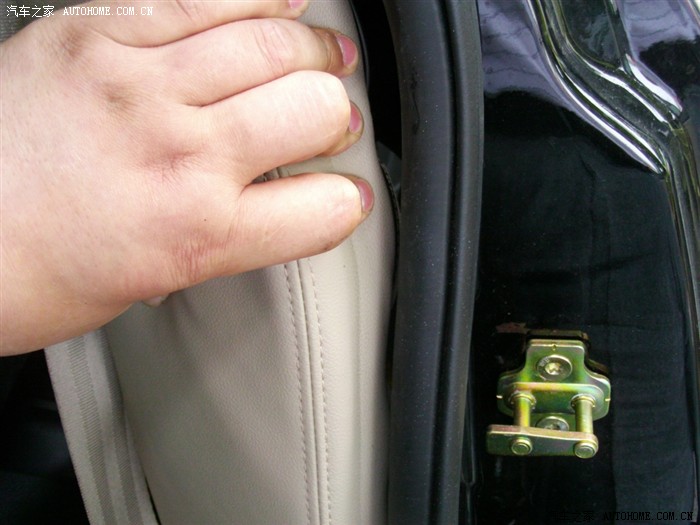

11、把左前门与左后面之间的柱子上的胶条拉起，因为，线要从中间的盖板穿过来，我没有拆那个安全带那里的柱子盖板。因为，我感觉轻轻一搞，就可以把倒车线穿过来。

12、把后排座椅的靠背也放下来，左侧用一个按键，按一下就可以，不会的再问。这样，车内就可以和后备箱连通了。

13、后备箱。没啥说的。把左侧的隔音棉拆了。都是扣子扣的。

14、看到那些黑色的贺扣子了吗？用手直接抠吧。

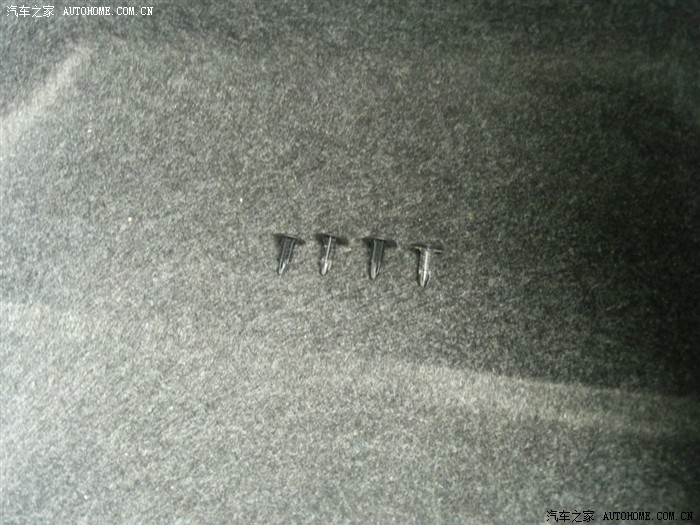

15、一共有5个扣子，咦。、、怎么少了一个？跑哪去了。

16、抠完了，就可以把这个棉给拉出来了。

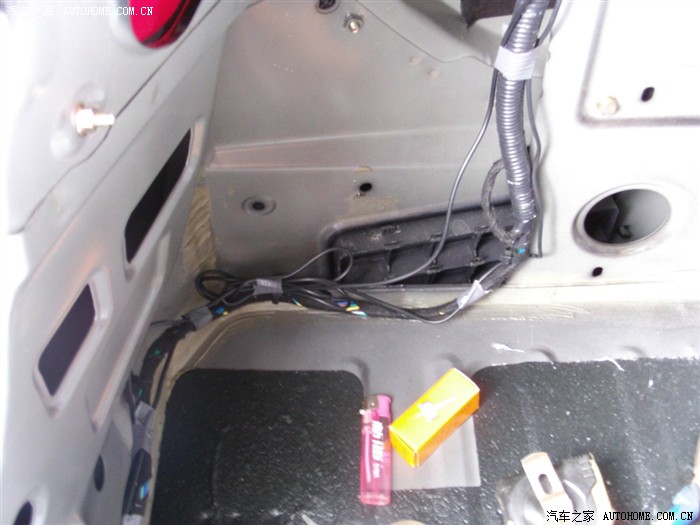

17、拉出来了。看见车体了吧。看到线了吧。还有和车内通的那个洞了吧。

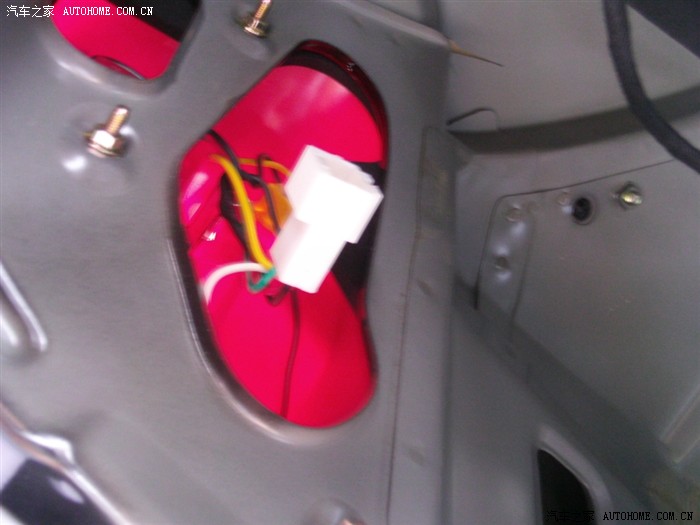

18、尾灯室。右下的那个就是倒车灯座。还有两根线：白色+极、黑色-极。要用到的。接后视头子的供电，还有倒车控制信号。

19、拉出接头，再把插座也拉出，我的车线比较紧张，所以，我拉来了，如果车友们的车线长的话，不用拉出来

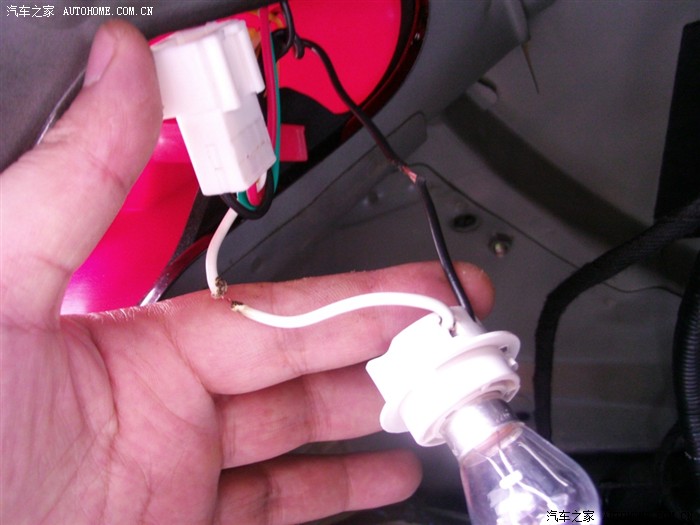

20、没办法，我车的线太短了，我把倒车灯泡也拉出来了。开始剥线吧，别搞错了。

21、两根线哦。白色、黑色。

22、这个是倒车头的供电线接头，一头是插头，一头是裸线头，要接的就是裸线头。记住：红色接倒车灯+极白线、黑色接倒车灯-极黑线。

23、接好了，胶带要用哦。要不，你烧线别怪我。

24、把线全部固定一下，把东西归位。接头全部接好。原车的，新接的。检查下。

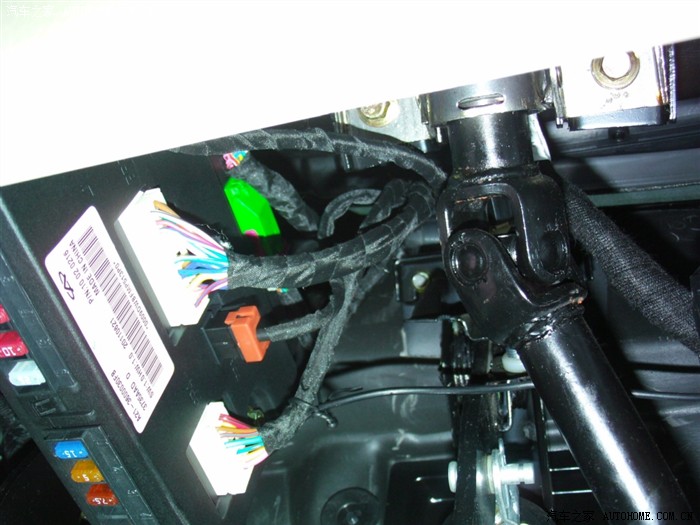

25、开始布倒车线了，从主机后开始接。这个地方是驾驶位下面，只要线不防碍你开车就好，记住不能影响三个踏板。然后，自己看哪里好固定就行。不做特别说明。

26、来个闪光灯的。还是驾驶位这。

27、顺着原车线束布线，驾驶位迎宾板这个地方向后穿，穿到左后门。

28、胶条要拉起来，好穿。

29、穿过来了。接着布吧。这个简单。

30、这个地方是左后门处靠后的位置，是后排座椅靠背一齐的一块固定在车体上的，我们把它掰一点缝隙，就可以把线随着随车线束穿到后备箱了。

31、看到了吗？那根细黑线就是倒车线，穿过来了。

32、后视头的连接方法。

33、看到倒车线这里有一根细红线了吗？这个是倒车控制线，用于挂倒档后，立马切换倒车画面的。这个线接倒车灯的+极，我没有单独找一根线接引过来，我准备从倒车头电源线上接过来，因为倒车头电源线接的就是倒车灯的电。见上面的图。

34、剥线。倒车头的电源线。

35、接的是倒车电源线的中的红色线，+极。

36、这样后面的线就接好了。看下图。倒车头没拍出来。

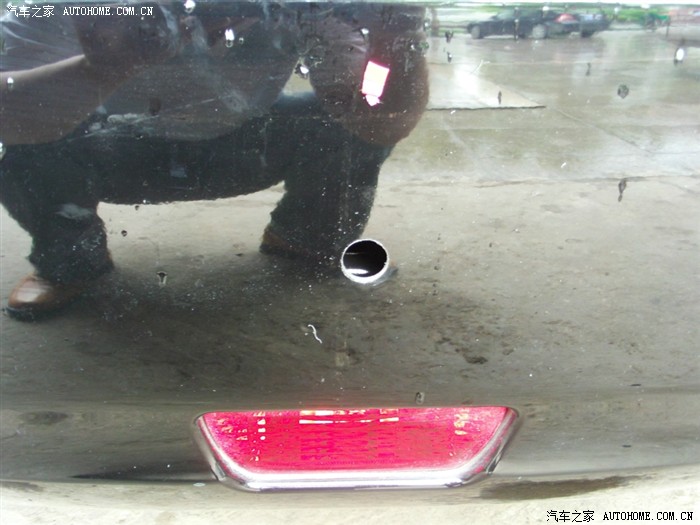

37、找一个电钻，装上随机配的钻头，钻吧。钻的时候没拍照，没办法，就我一个人。看到下雨了吧。钻好了就是这效果。我钻的位置是后雾灯上方8.5CM，当然是2个雷达头的正中间了。

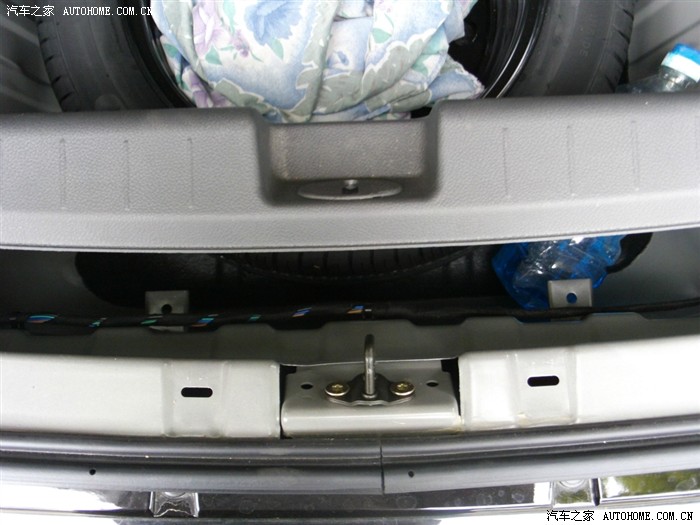

38、拆这个东西，后保险杆板。这两个扣子拉出来就可以。

39、拉出来，就这效果。拿掉吧。

40、看到线束了吧。再往下是后尾灯的线，那个黑圈，等一下，倒车头的线就要从这穿过来，是从后保险杆往这里穿哦。大家，用螺丝刀戳个洞就行了。


41、因为，一个人，所以车底没法拍了。下次有空补拍。就是从上面打的洞了，把倒车头线先穿过来，然后，再上图的黑圈里穿过来，就好了。

42、把线都固定一下。

43、把拆了的盖板都原位装上就好。

44、把拆下来的盖板装上。前门的。

45、把后备箱的黑棉装上。扣上就行。

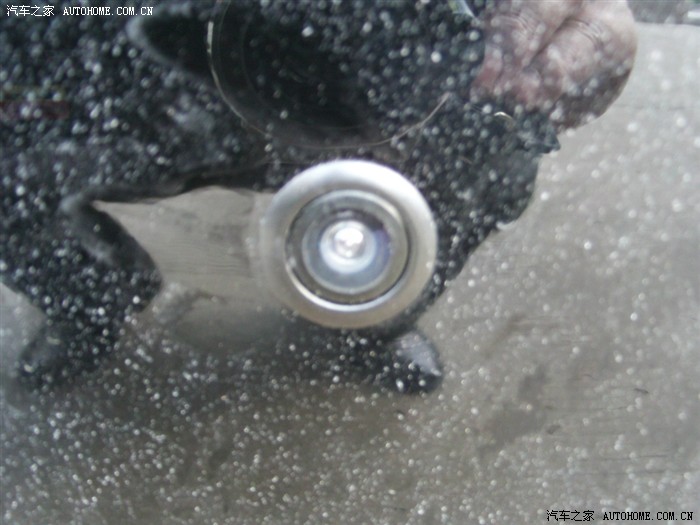

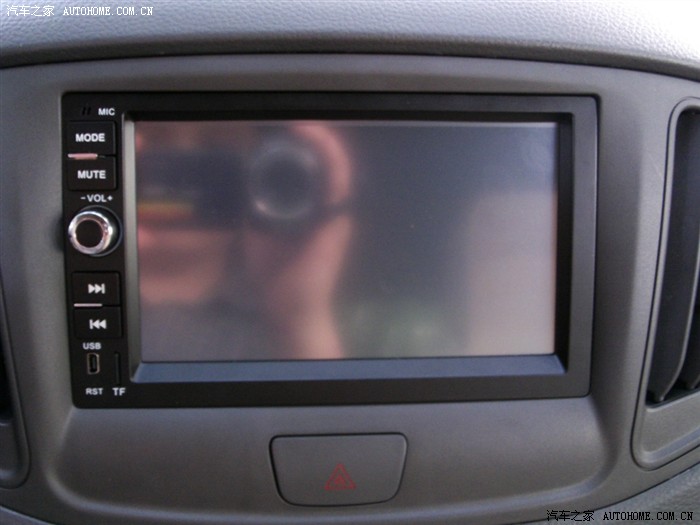

46、看到了吧，成功了。搞定。比较小哦，

47、试机中。。。。下雨。。。

48、再来一张。。。这是去买方便面的路上。

至此，基本就完工了。大家有不明白的地方就问问我吧，今后，有空还会补些图片，包括机器使用、安装图。

大家多多注意，会更新一些图片。

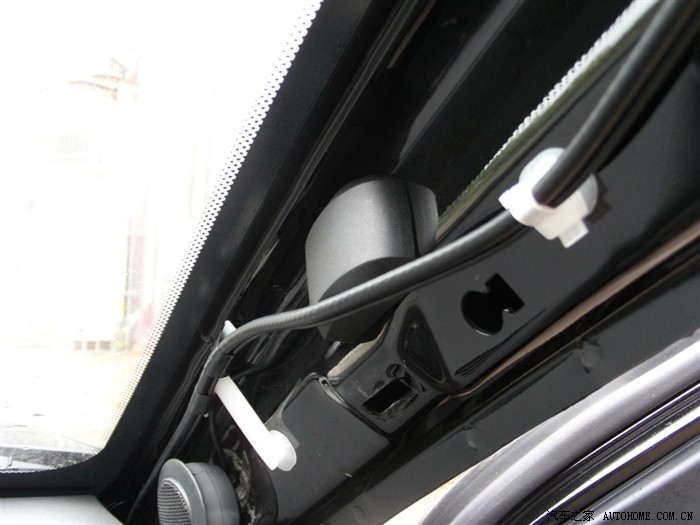

补图：GPS接收器安装位置： 看到那个黑色的方块了吗？那个就是。自带磁铁的，吸上就行了，啥也不用动。

GPS接收器线：从中控--手套箱---右侧A柱。

装好后的效果图：
