折腾不止，超值版雨燕更换原车导航屏详解
前言：收音机换成铃木导航屏

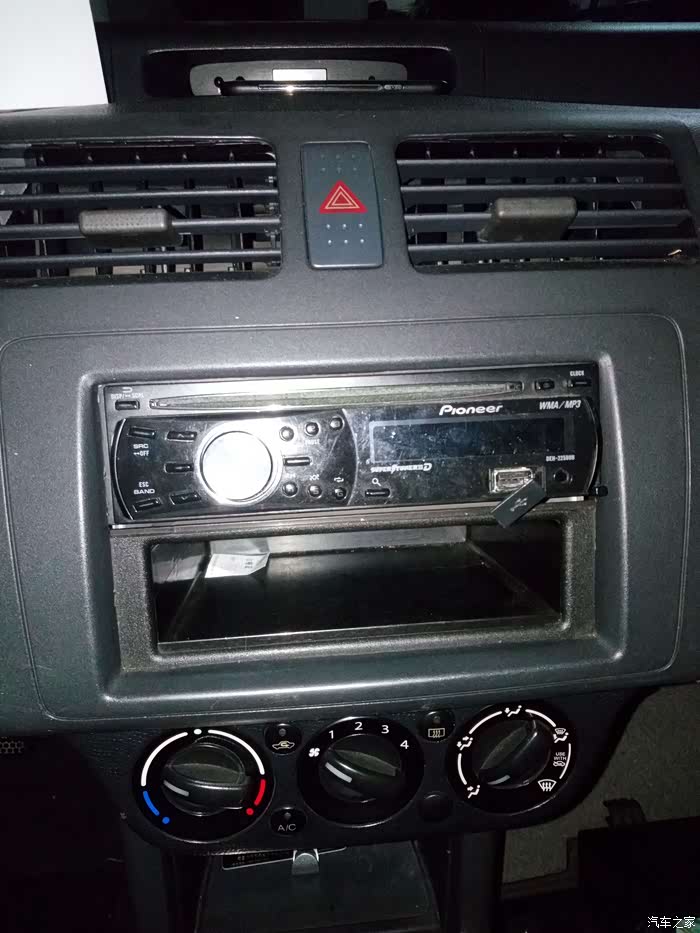

原车的CD、收音机、u盘音乐播放器一体，可接低音炮、收音机，可以插超大容量U盘播放音乐。

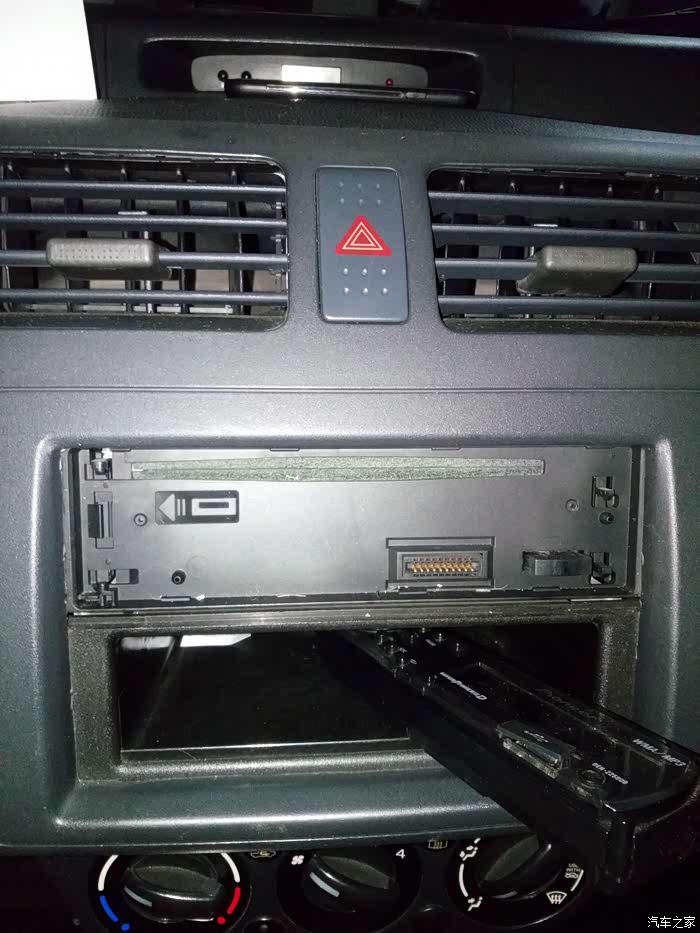

弹出控制面板的样子，收音机下还带储物格，

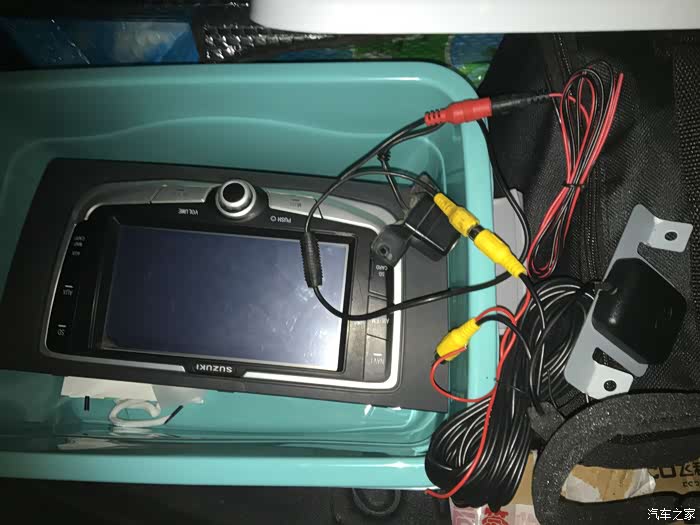

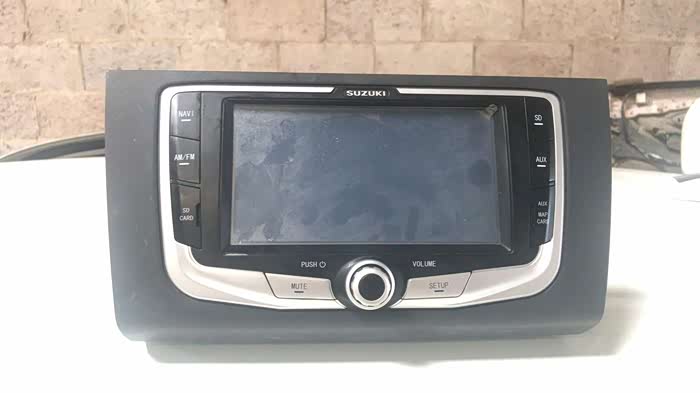

感谢论坛车友@_胡搞瞎搞赠送原车导航DVD

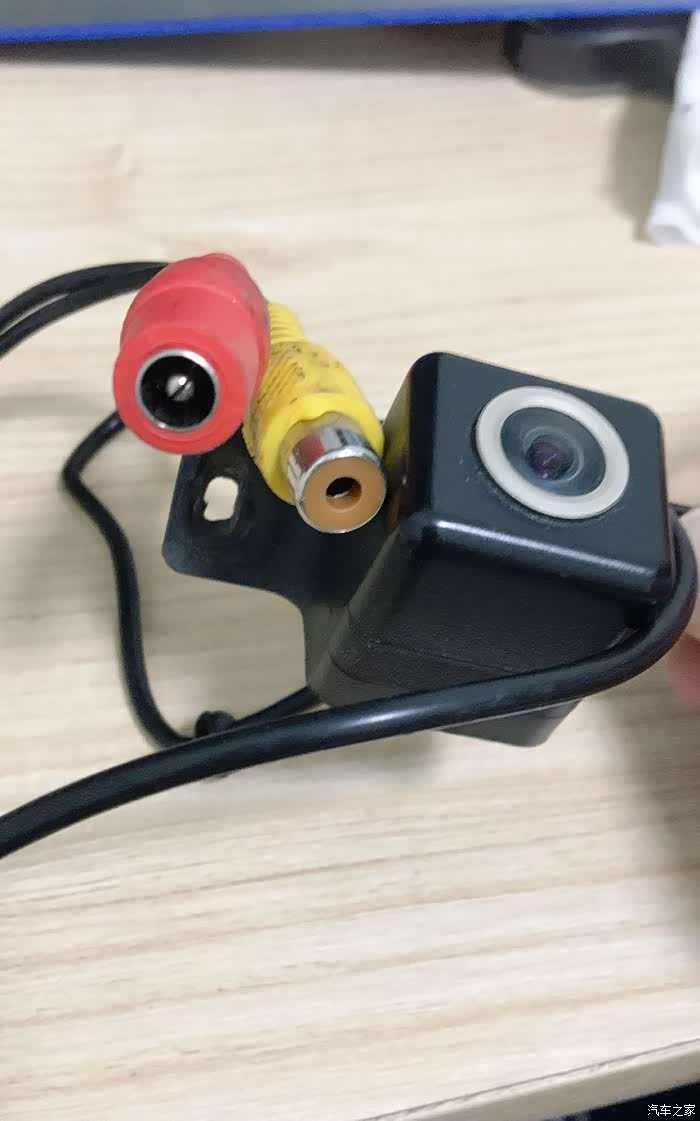

从朋友那捡了一个正常用的倒车摄像头
一、购买安装导航所需材料
需要买一条GPS天线，55元（还不包邮）
倒车视频延长线、摄像头电源线、倒车摄像头安装支架共27.16元
倒车视频延长线、摄像头电源线、倒车摄像头安装支架共27.16元
观察尾灯上接口，找倒车线

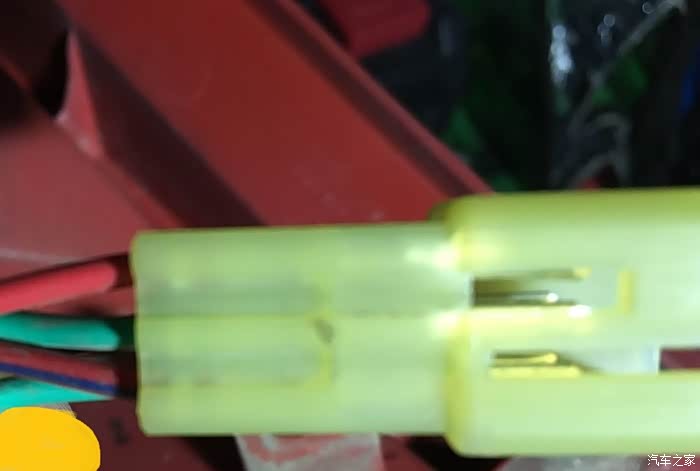

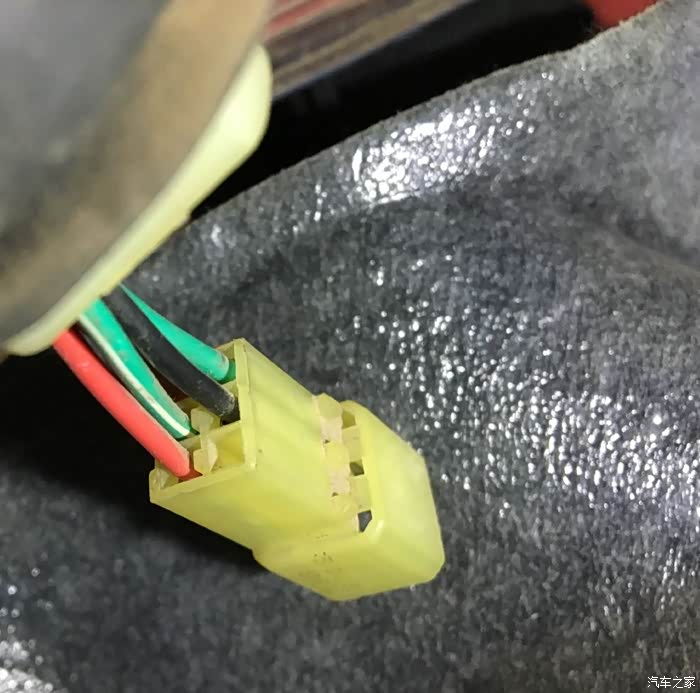

尾灯上的接口
我起码观察了半个小时

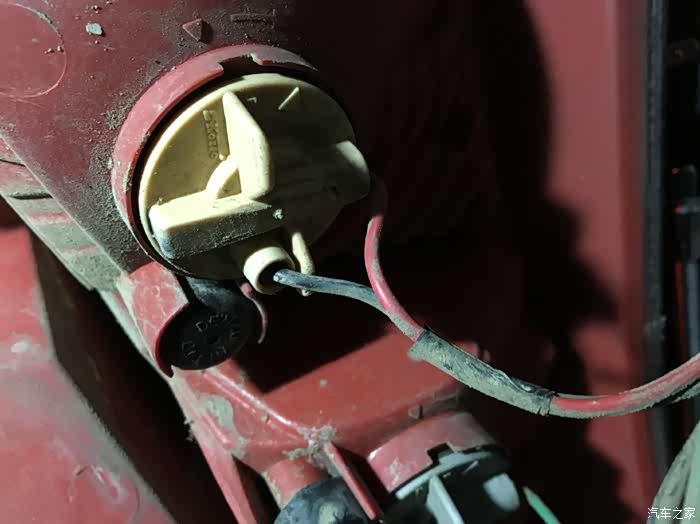

把尾灯拆卸看线路走向，终于
终于看明白，单独挑出来的，图片最下方，是倒车线。

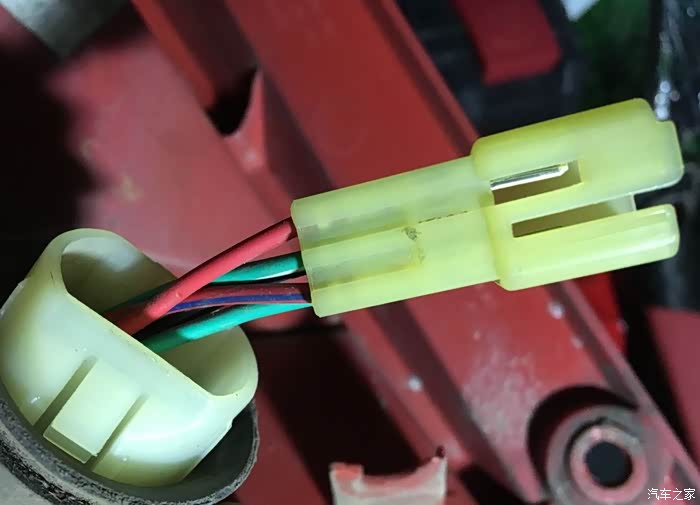

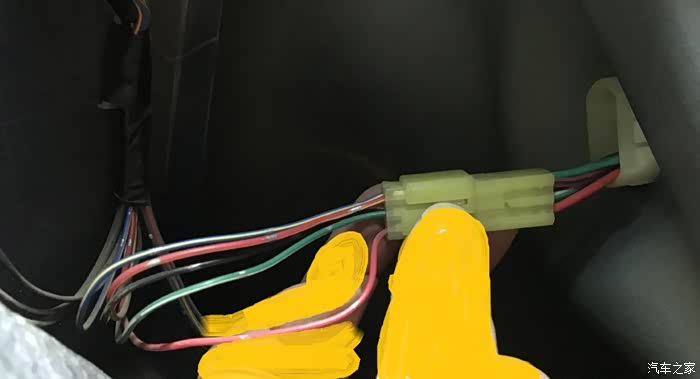

这是车身测的接头

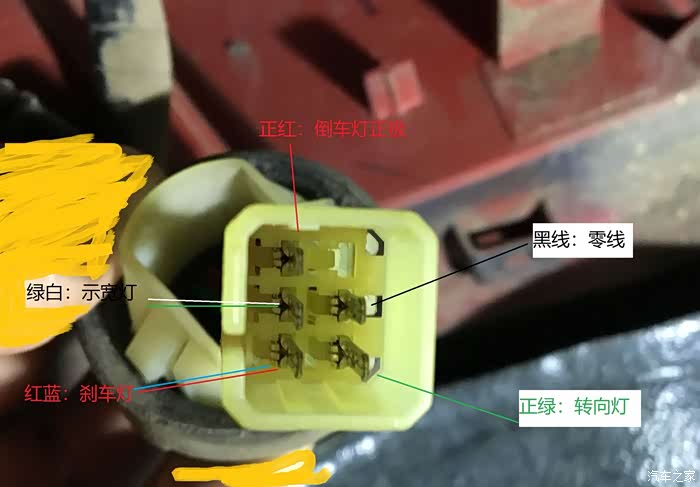

标出了接头的尾灯里刹车灯、倒车灯的图（仅供参考，实际情况可能不同），和一个专做线束订制的人，买一根免破线无损取倒车灯。
二、拆卸前仪表盘

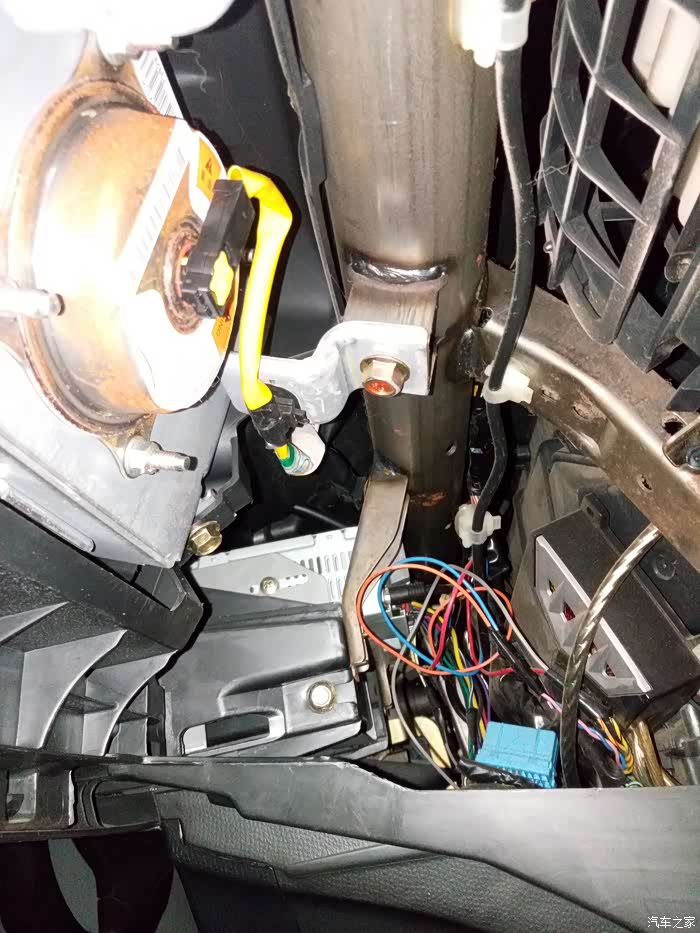

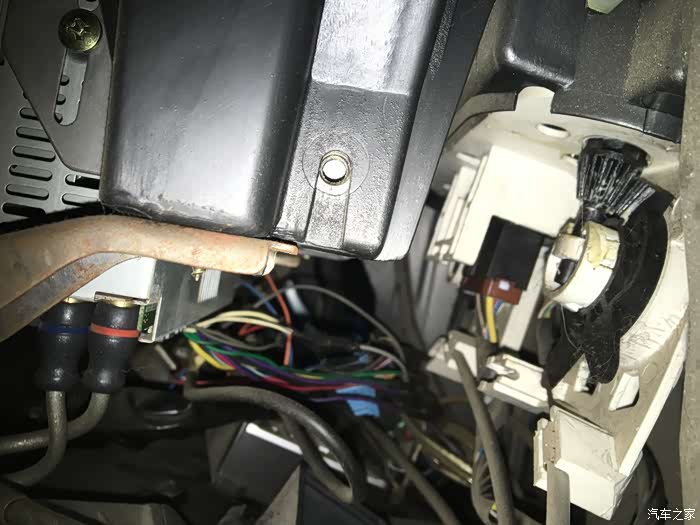

这是拆掉手套箱后，探头往驾驶室侧望，有一个10号螺丝钉，套筒扭出。

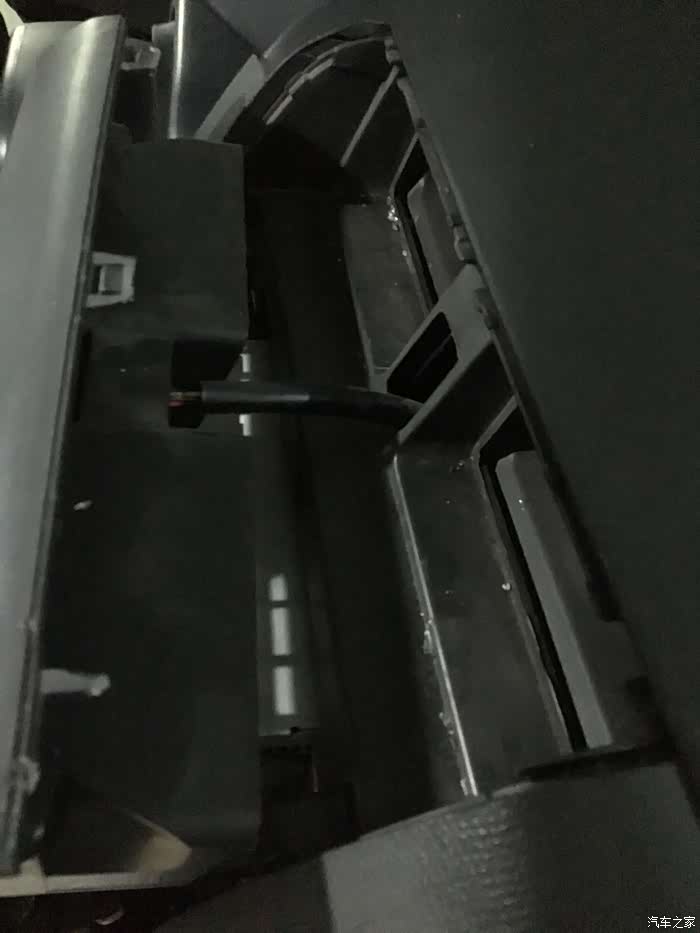

驾驶室侧，拆除挡板，这一侧没有上螺丝

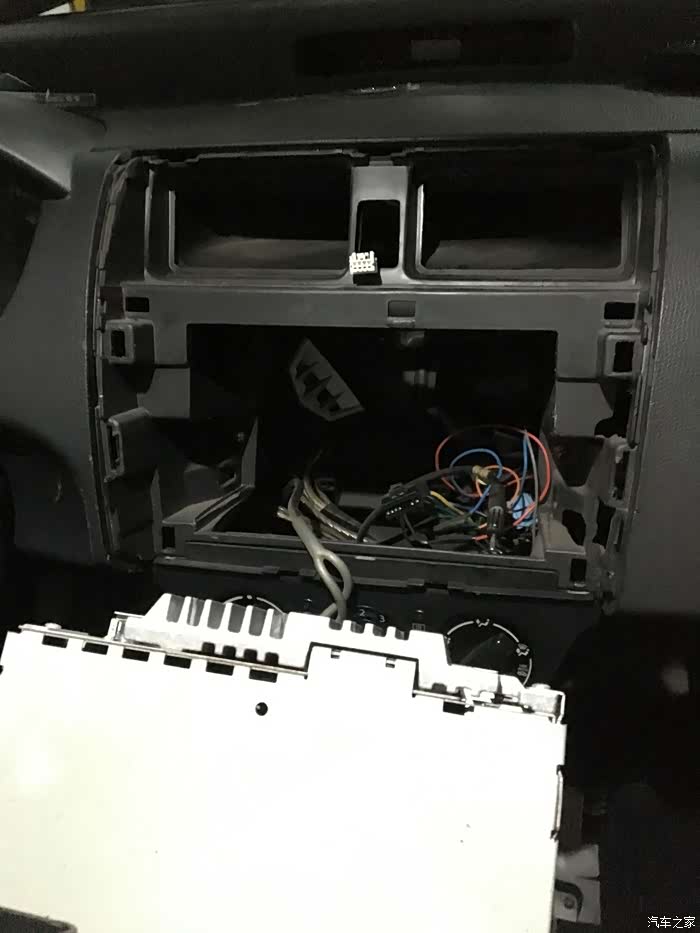

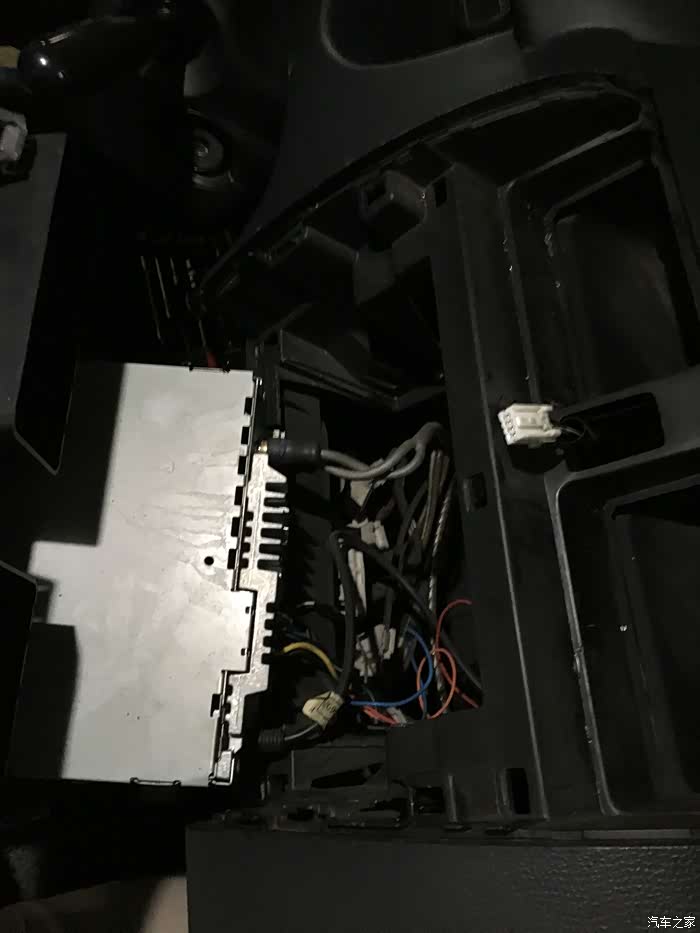

确认无螺丝了，从后方推，前面板撬，拔出了收音机
这台收音机和CD播放器，居然可连上低音炮，厉害了

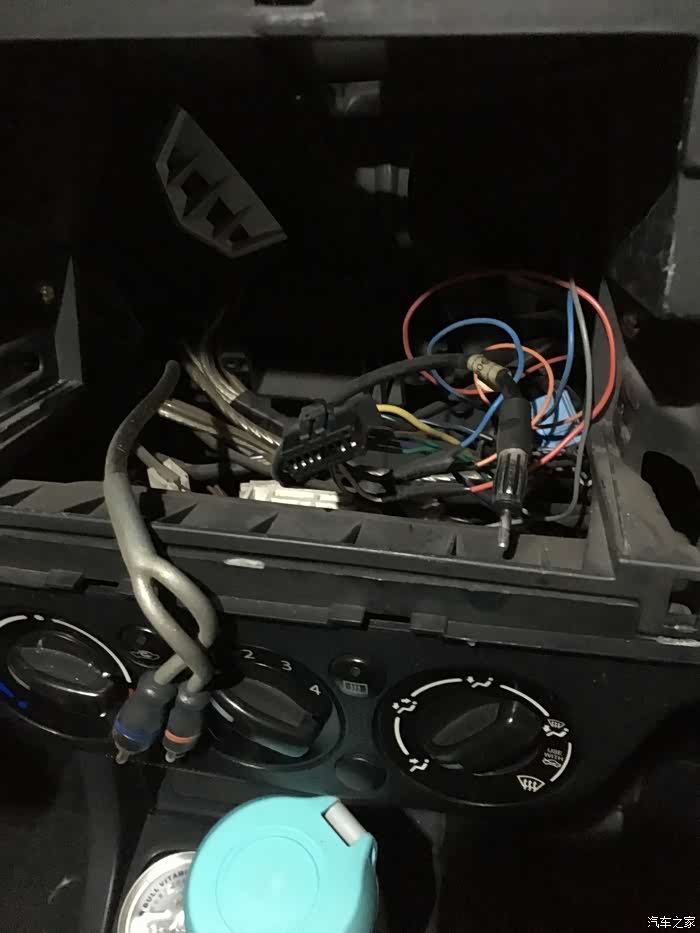

黑色的是收音天线，这个收音机取电接头不用原车蓝色的
哦，拔出来了，满满的疲惫感，就像这根低音炮接头一样，耷拉着

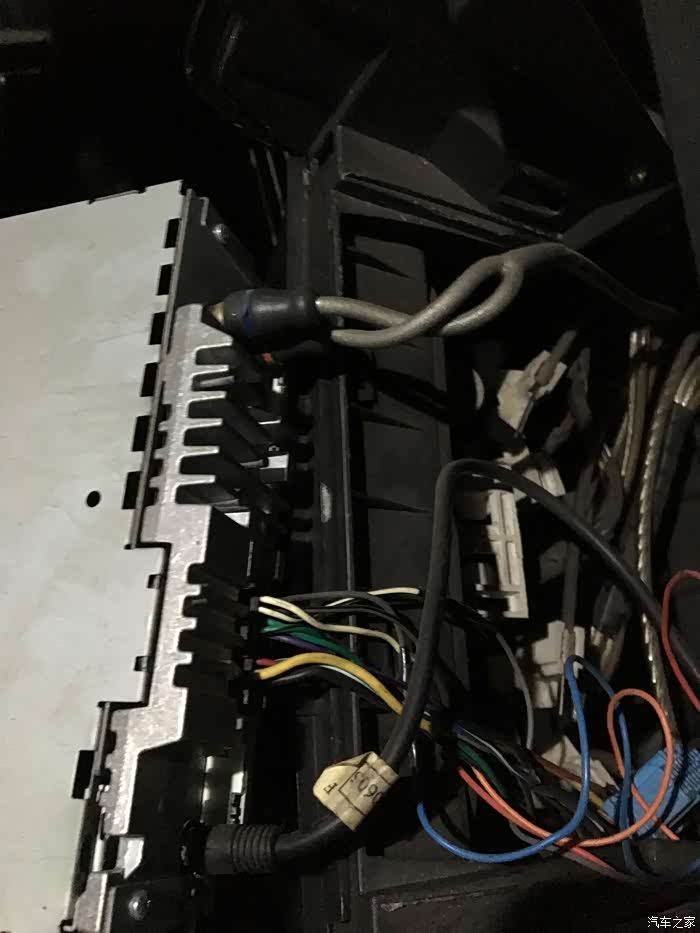

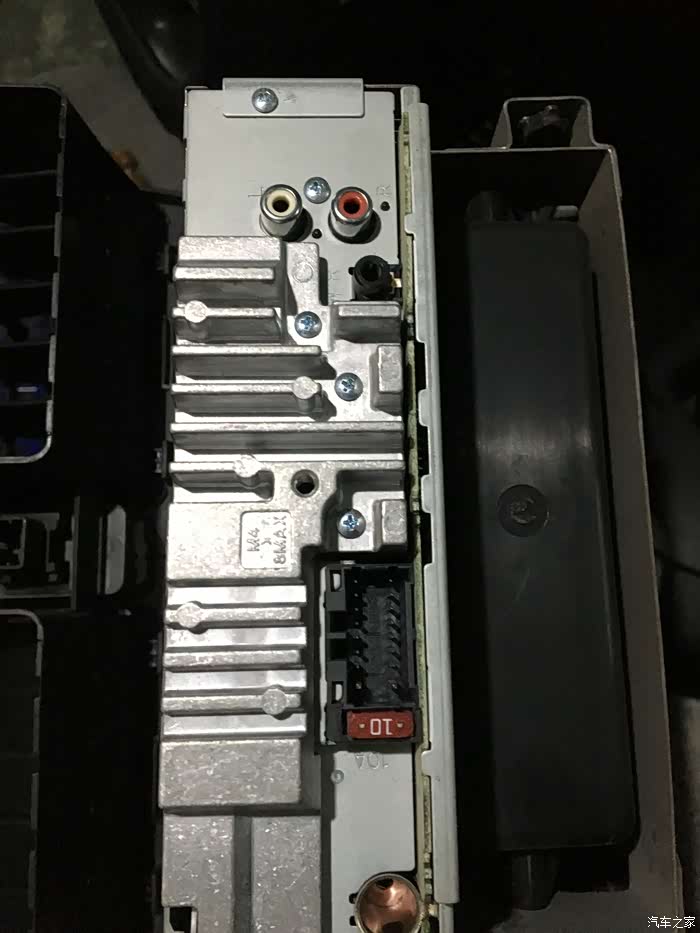

这收音机的背面接口情况，居然还自带个保险丝

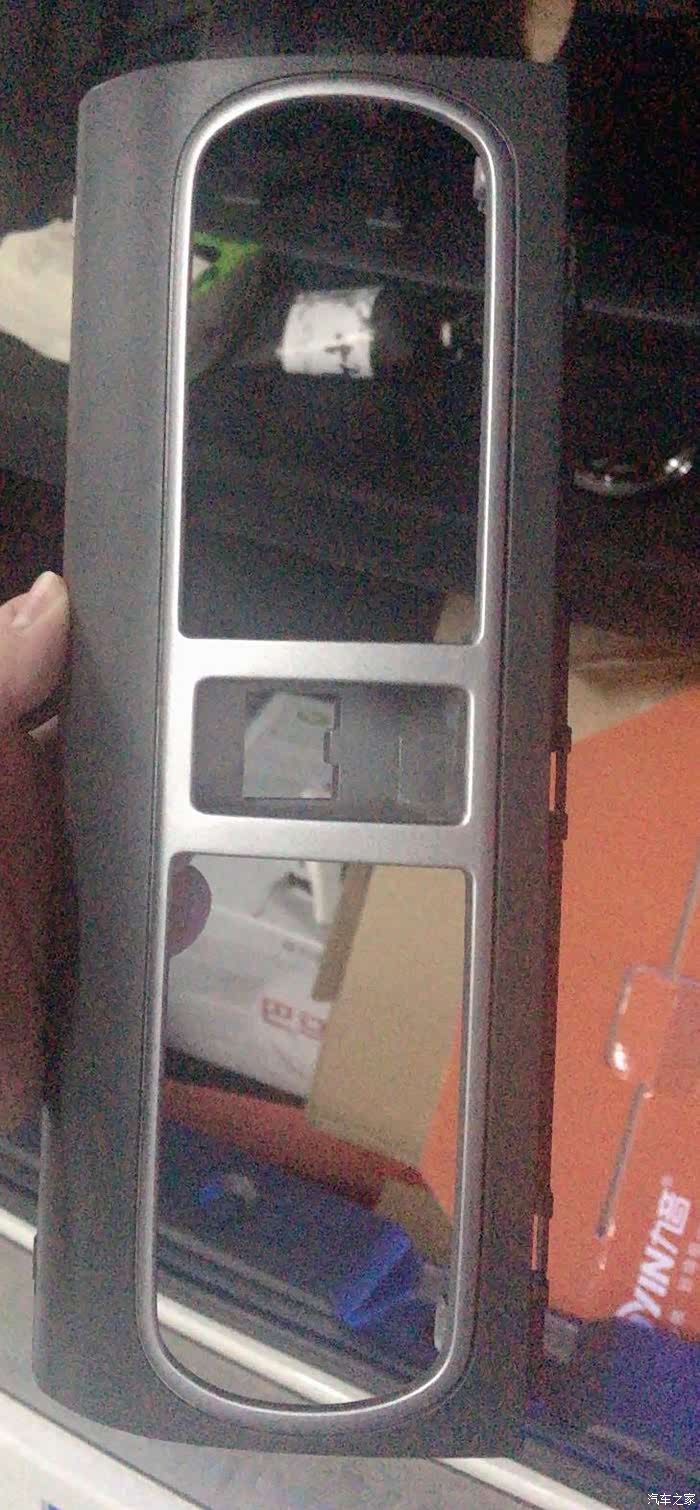

看到这，我突然想起来，我的空调出风口装饰板，应该需要一片小的装饰板，而我这个是大的装饰板。换上导航就不合适了。这里就要提醒一句：买货可考虑周到，单独买这个装饰板，可不包邮
我正在网上翻腾着找装饰件时，车友说他还留着小装饰板，太好了
三、装上导航屏

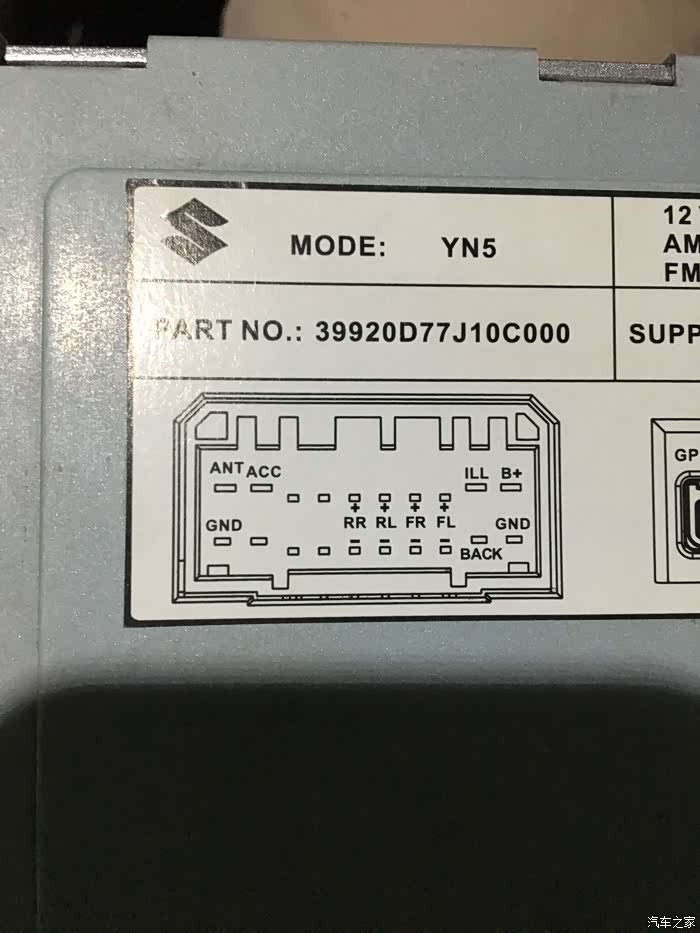

导航屏的线路图，我就是被这里困扰了，找不到倒车触发线。BACK这里已经有接线至车头，但无法触发后摄像头画面
最后开去汽配城卖导航音响的店，找倒车触发线，店老板说这台机没有，真的吗

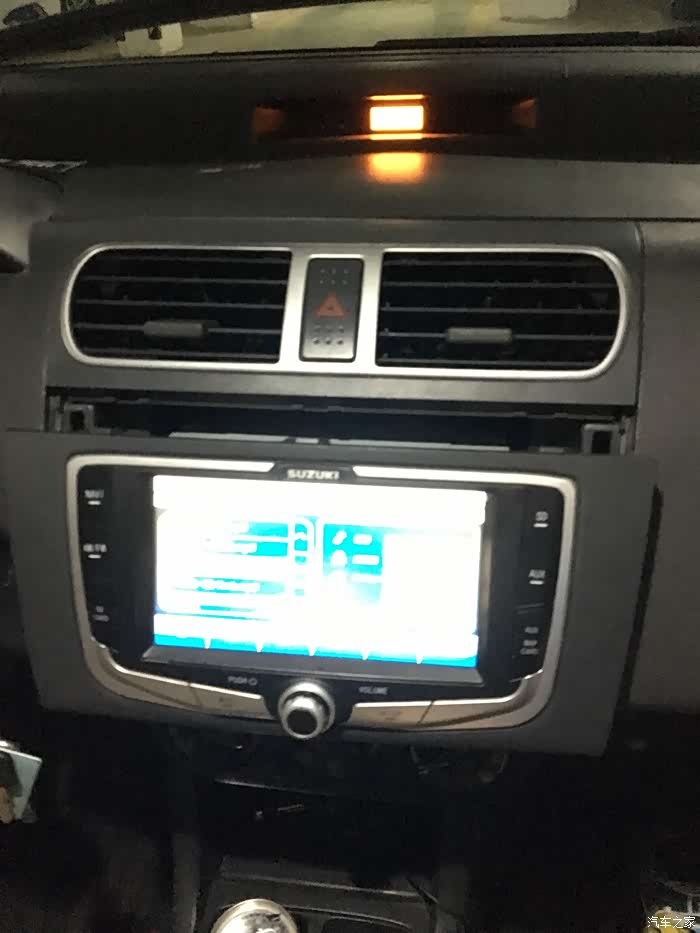

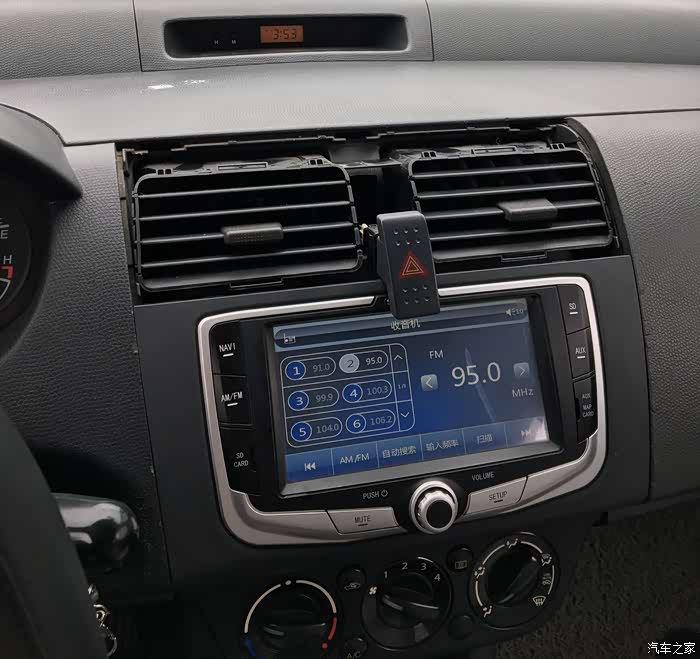

没有装饰板，***着空调出风口车门，但导航屏很合适，很满意
总结：本次收获

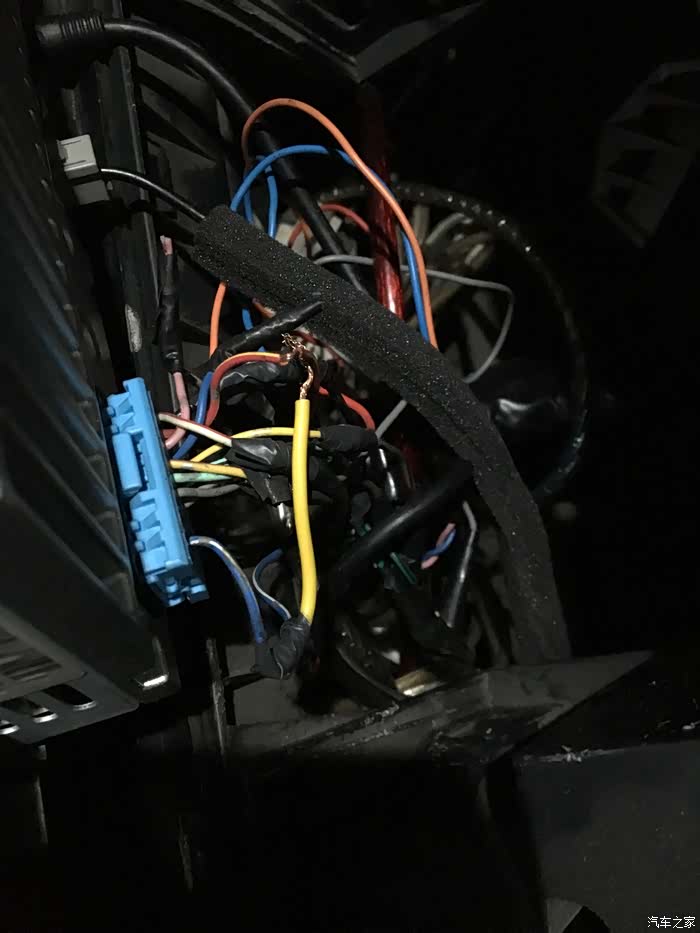

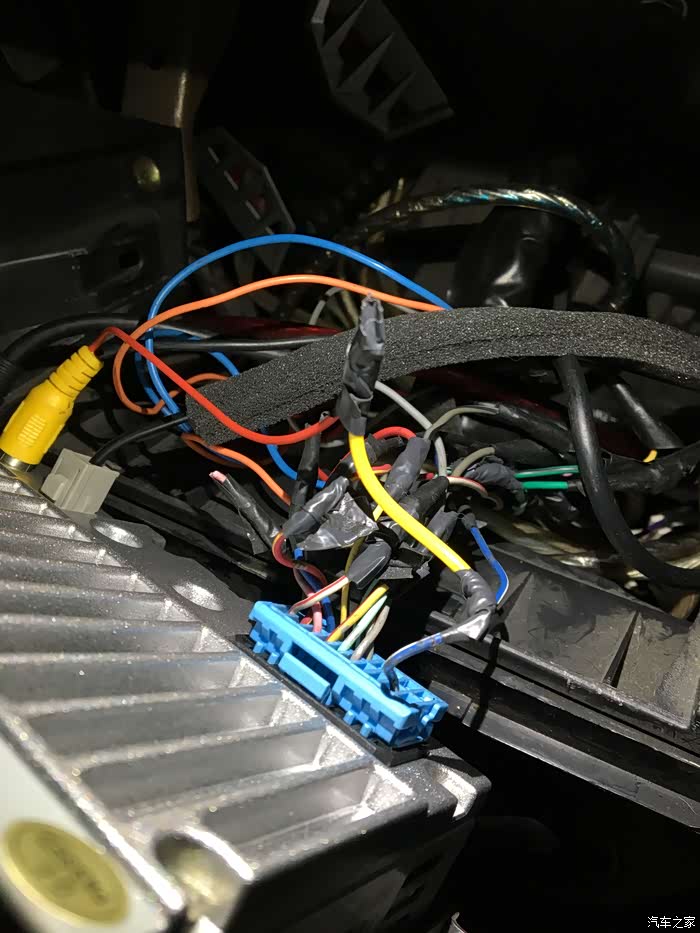

这根黄色的线，从BACK搭到ACC线，导致一扭钥匙，灯就亮了。拔掉黄色线，恢复正常

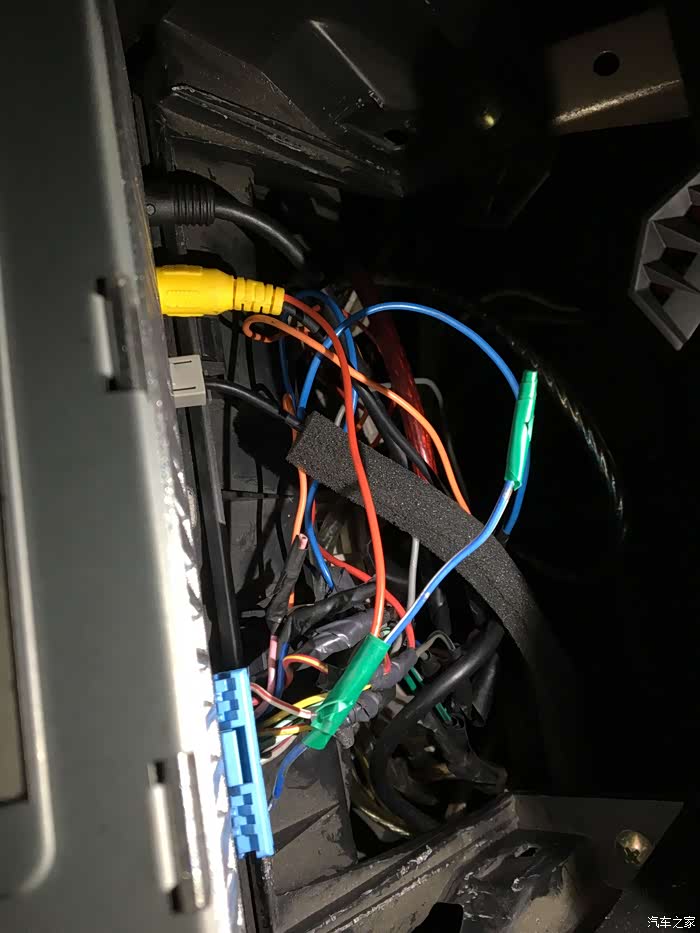

我用倒车视频线，搭到BACK线，也无法触发倒车影像

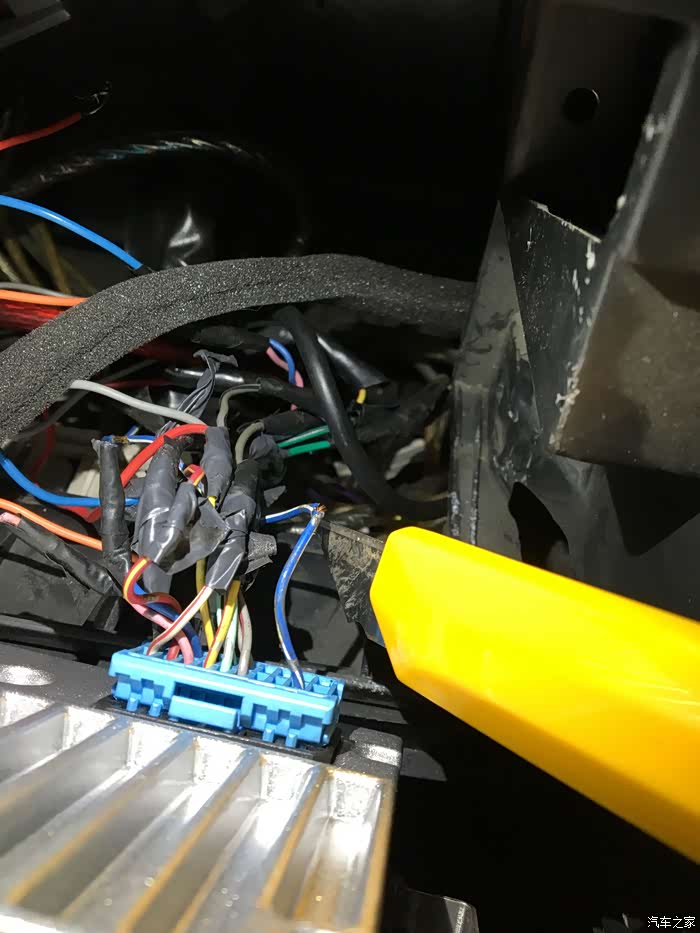

但我观察到这一根线，连着车头的整体线束，琢磨着剪掉行不行。
切断后只接倒车视频线，挂倒挡还是没有后摄像头画面，导航屏幕反而熄灭无法工作。又把这条线接回，通往车头的线束，恢复播放视频音乐，但依然无法点亮倒车影像。
暂时没办法，先用着吧。小心翼翼装回空调出风口、小装饰板，再推平压实导航屏。复原。
最后总结一下费用：一条GPS天线，55元（还不包邮）
倒车视频延长线、摄像头电源线、倒车摄像头安装支架共27.16元
耗时3小时。
安装上导航屏，正常播放音频、收音，但最想增加的倒车影像，没有接上倒车触发线，没能实现。
求教大神指点，望不吝赐教
倒车视频延长线、摄像头电源线、倒车摄像头安装支架共27.16元
耗时3小时。
安装上导航屏，正常播放音频、收音，但最想增加的倒车影像，没有接上倒车触发线，没能实现。
求教大神指点，望不吝赐教
