宏光s自动大灯（原创）

看到高档点的车都有自动大灯，于是网上搜索，看到某宝上有宏光s的自动大灯配件卖，但价格不菲，300元啊，对于我等屌丝果断放弃，再在本论坛上搜，有宏光车加配成功了的，虽然配件不贵，20+可以买到，但它不是真正意义上的自动大灯，只能大小灯自动一起亮，不能实现小灯单独自动亮，在有些情况下我们只需要开小灯时，还是要手动，觉得不理想，于是想自己搞，我想，其实自动大灯也不难的，只要我弄个光控开关并接到原车上灯光组合开关上就能实现，要搞就搞原创，实现大小灯能根据光线的亮度，在亮度较暗时实现小灯自动亮，再暗点时大小灯一起自动亮，白天晚上不需要再去手动（当然大灯远近切换及超车闪光需要手动，要想实现这个也自动有点太难了，再说宏光s也不是什么高档车），虽然有人说自动大灯是鸡肋，但也有很多人觉得有用，我想高档车基本都带自动大灯，肯定自有其实用之处，加个功能也能提升车子的档次，于是再次折腾，折腾无止境……………

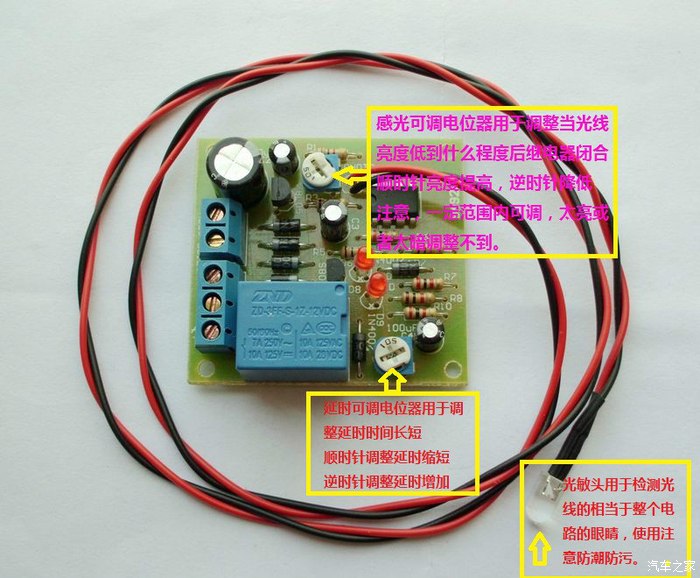

先在某宝上搜，看有没有直流电压12V的光控开关，一搜居然还有，某宝果然万能啊，见下图，就是它了

这个不错，即能调节感光度，也能调节延时时间，而且不贵，才11元一个，于是果断买了几个（搞我想实现的自动大灯需要两个）

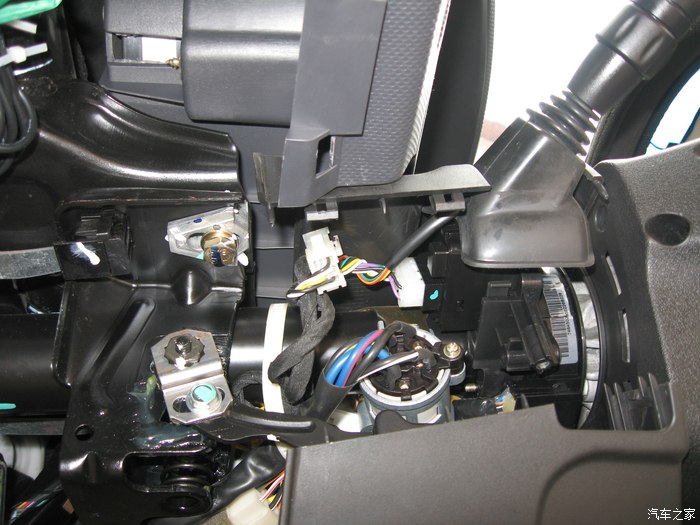

东西到手后，折腾正式开始，先拆方向盘下面的塑料壳子，找到灯光组合开关的插接件

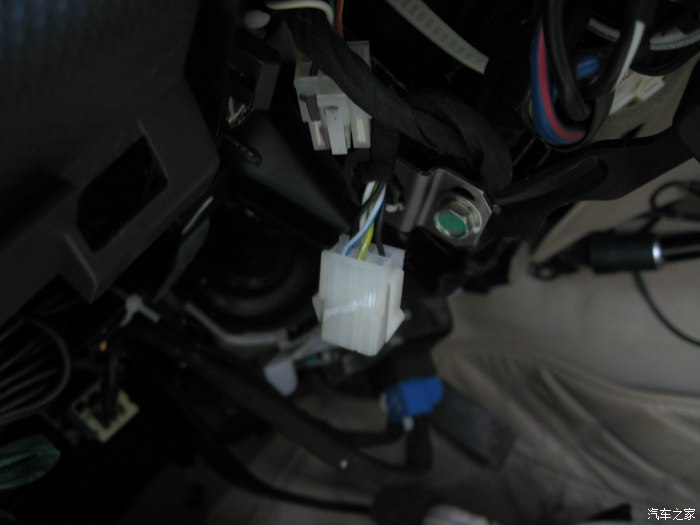

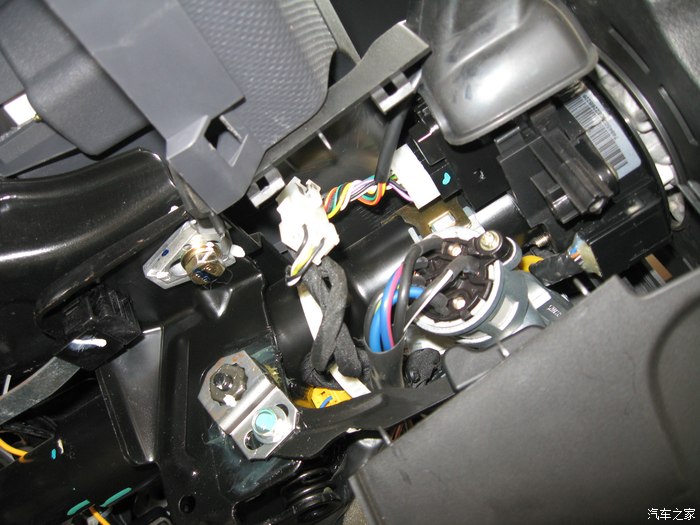

拆开灯光组合开关前端的插接头

然后再下行端测试，其5个线头白线和蓝白线带12V电，另3根不带电，2根黑线是接地线，测试蓝白线时发现，蓝白线直接接地时，小灯点亮且不受组合开关控制，看来这就是我要找的第一根，自动控制开关的小灯线，接下来测试白线，结果结任何线无反应，难道它不是大灯的控制线？看来宏光S的灯光组合开关和宏光的不一样

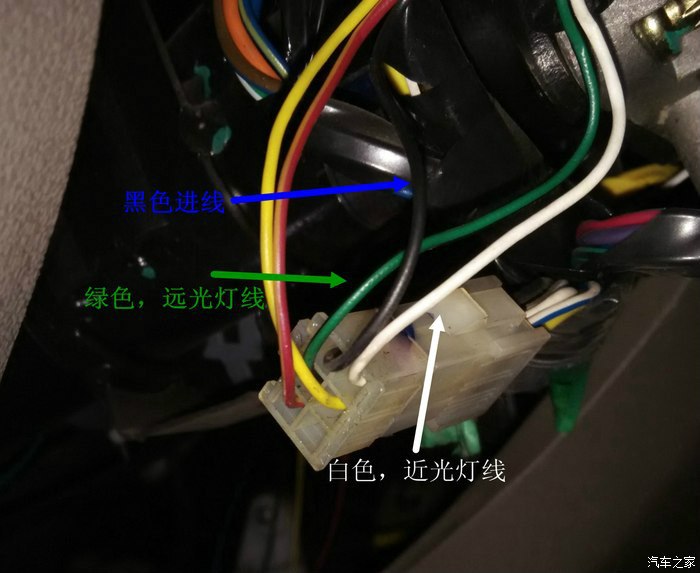

下图是原川版在论坛上发的一张宏光灯光组合开关前端插接头的示意图

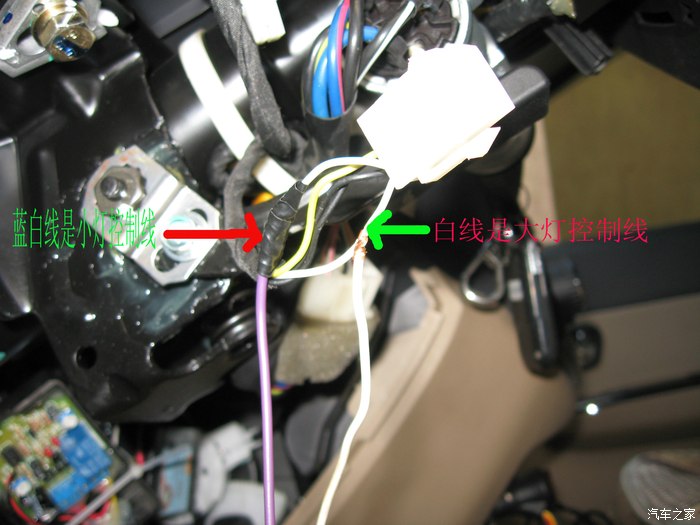

那么哪一根是大灯控制开关线呢，一时迷茫了，不知如何下手了，看来买的东西白买了…………，但是一股不服输的折腾精神使我下决心要搞成功!于是继续测试，最后终于搞清楚了，原来大灯控制线接地不亮原因竟是小灯线没接地造成的，也就是说开小灯，只需要蓝白线接地就行，开大灯必须蓝白线和白线（大灯控制线）同时接地才能行，好了，原理搞清楚了，可以开工了！

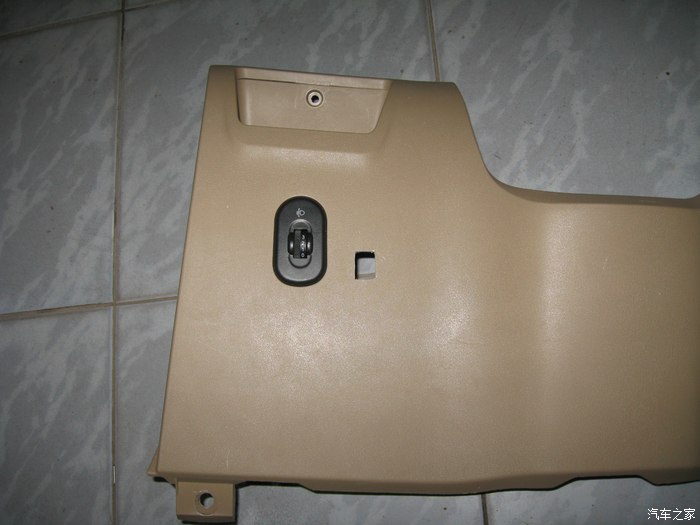

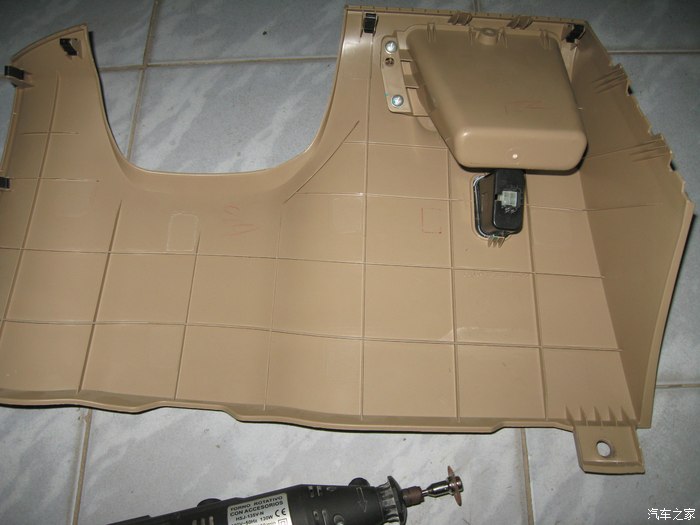

为了有效控制大灯，我先要安装一个手动开关

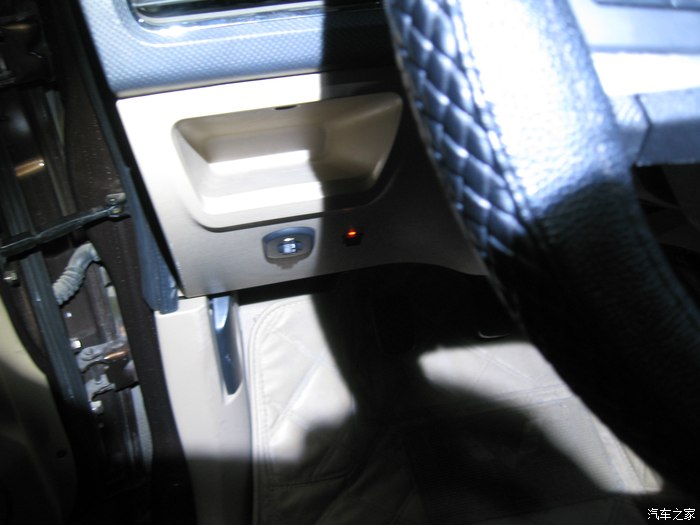

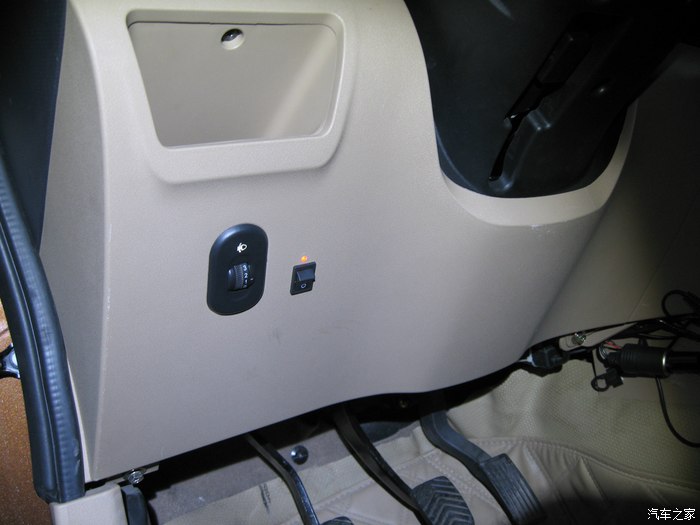

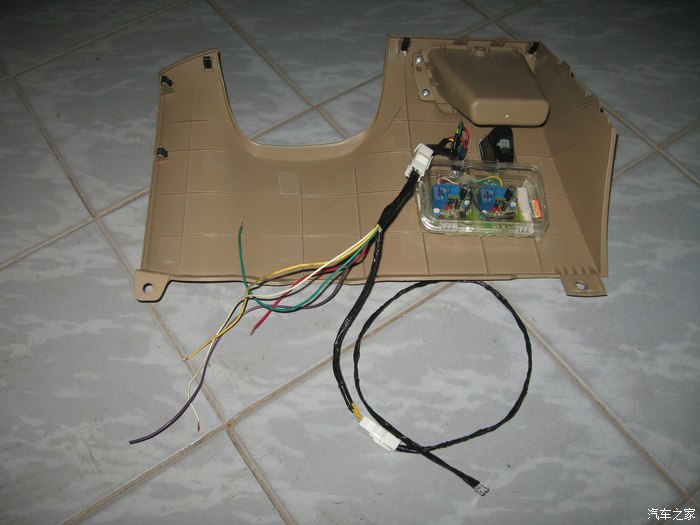

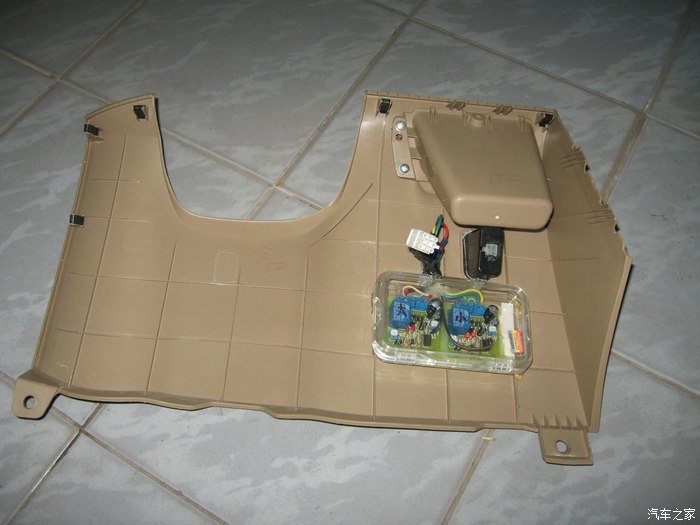

在开关上面加了一个led指示灯

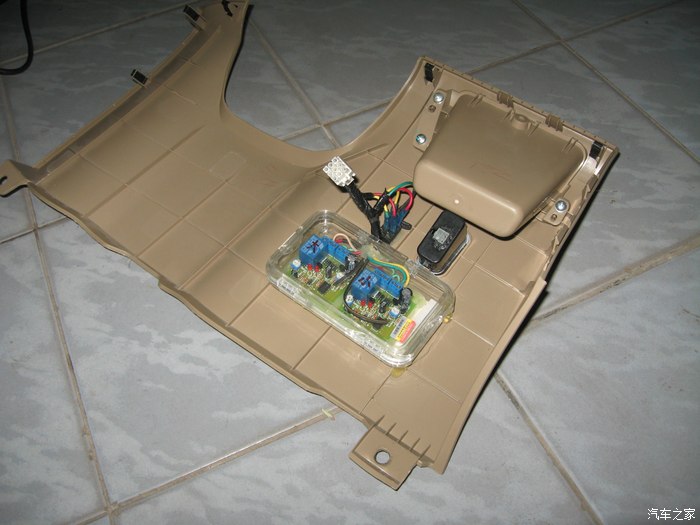

凌乱的工作台

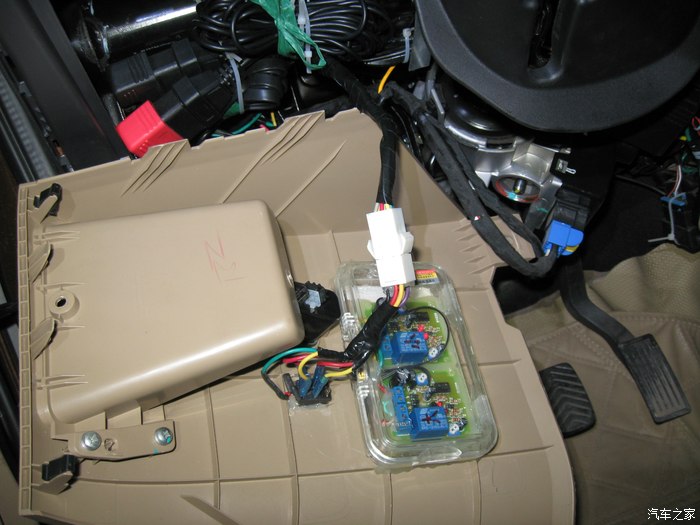

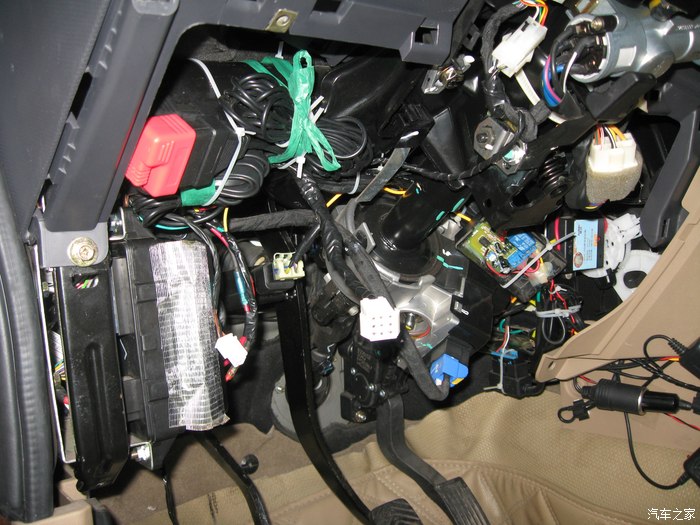

下面开始在车上接线
注，小灯的光控开关电源线是从保险盒里取的acc电，大灯的光控开关电源线是从保险盒里取的on电，面板上的控制开关是双控的，可以同时控制大小光控开关的电源
