E+松下大面板CD增加AUX插孔，加低音炮及其他

一直想给松下大面板CD加AUX插孔，也求助过论坛，却未曾如愿。前不久看了江西星友的作业贴，又查了相关IC的资料，才知道这款CD的前级CD读片和USB---MP3读卡两个部分可能共用D--A数模转换电路，所以最简单的方法就是像江西星友一样从收音机电路插入一个AUX插孔。

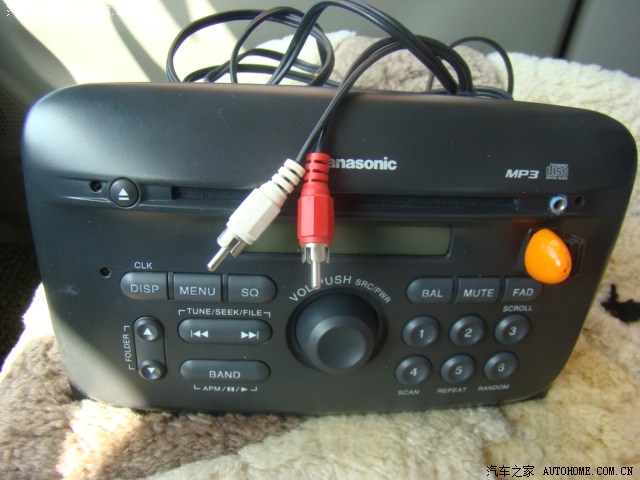

原来的样子：

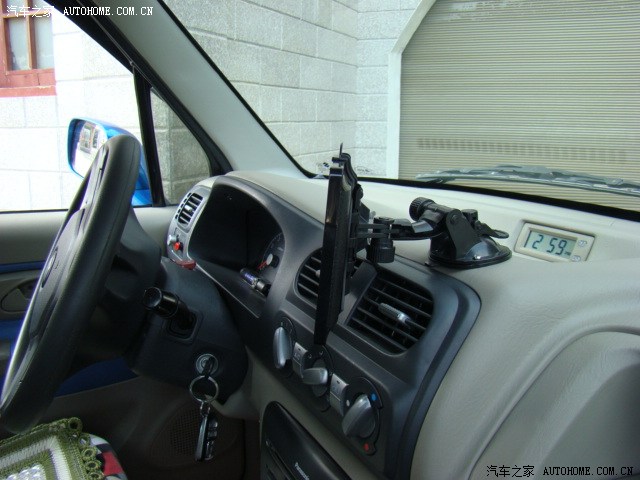

之前安装的导航位置，为以后的音响升级准备，另外我也反复比较，导航放在这个位置无论是视线还是操作都很方便

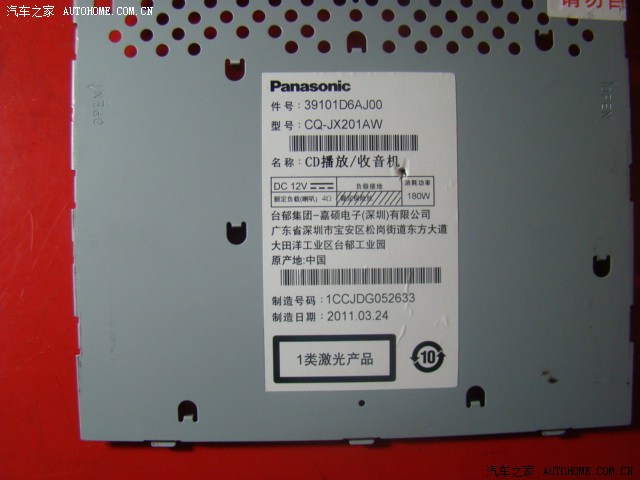

CD拆出来了

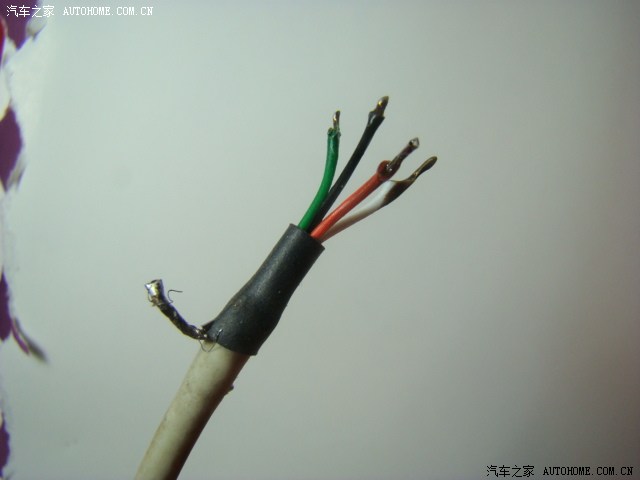

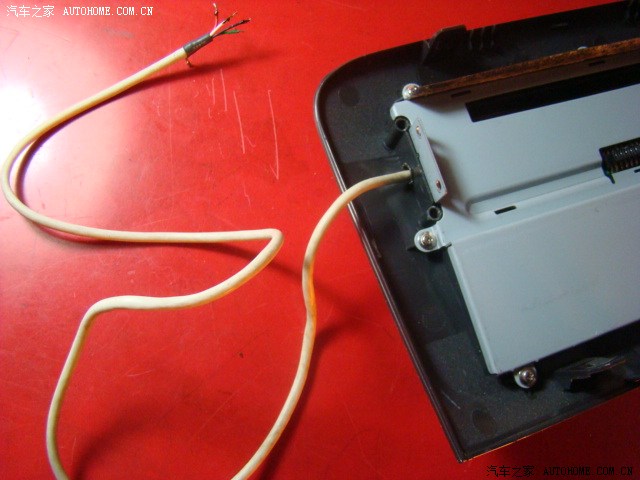

准备一条4芯屏蔽线，做为AUX插孔连接线

也像江西星友一样把插孔安在这里，实际上拆开CD才知道这是整个面板上的最佳位置

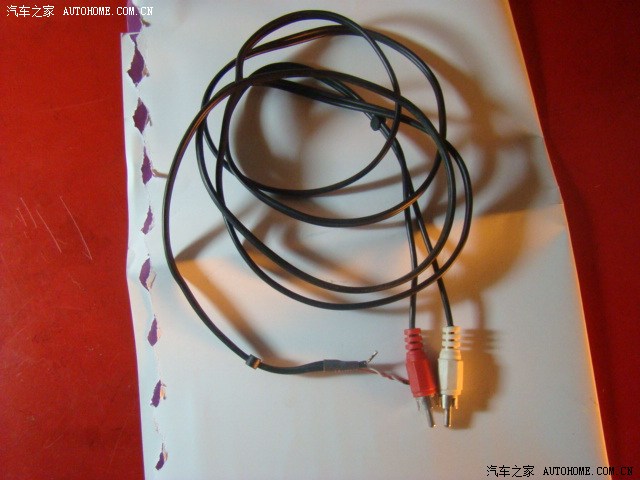

江西星友说音源信号切换IC上有重低音输出脚，准备一条双路信号线引出重低音信号连接低音炮

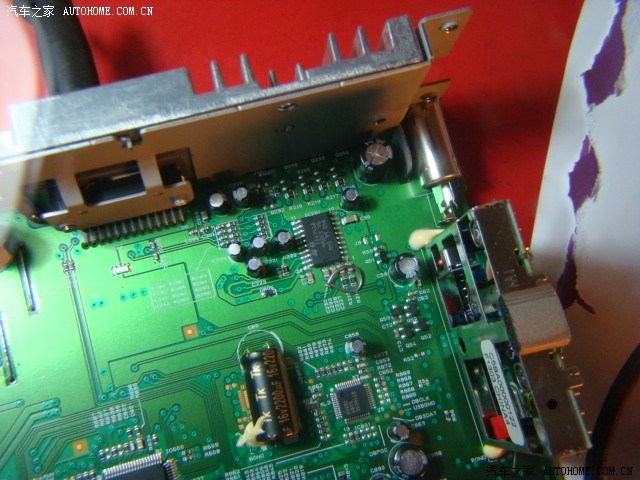

右上方黑色长方块就是音源切换IC,旁边用焊锡丝圈起来的两个小不点是收音机信号输出电阻，马上就要拆除，AUX插孔的4芯线相应焊到两个电阻的4个端点，构成AUX插入式回路

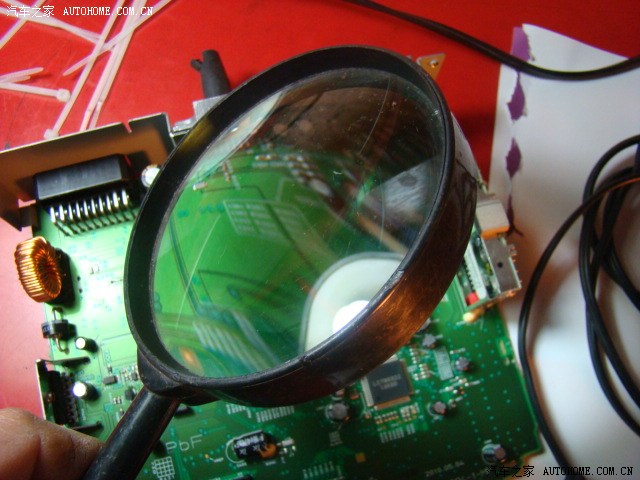

这个很好用

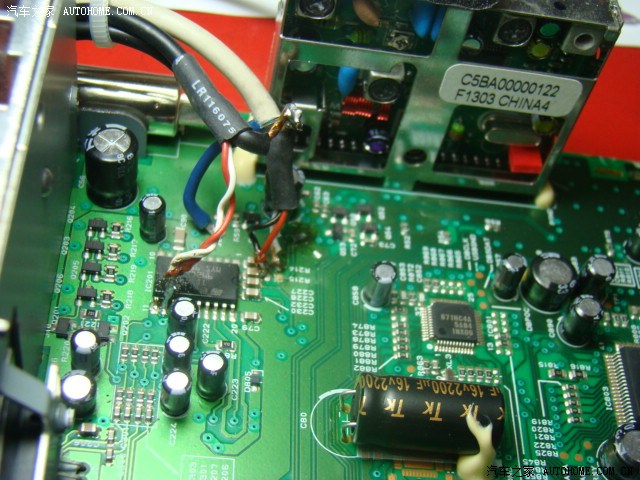

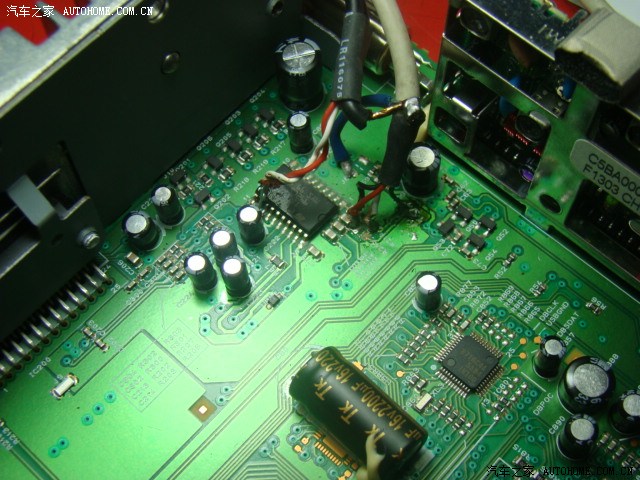

焊接AUX4芯线

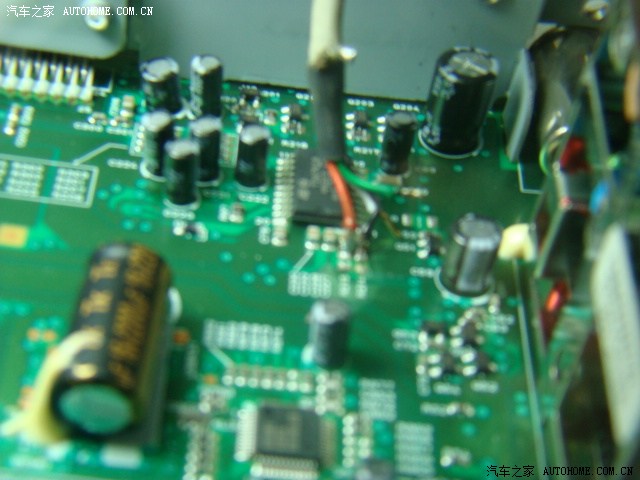

焊接重低音信号线

蓝色粗线连接两组屏蔽线的屏蔽层接地

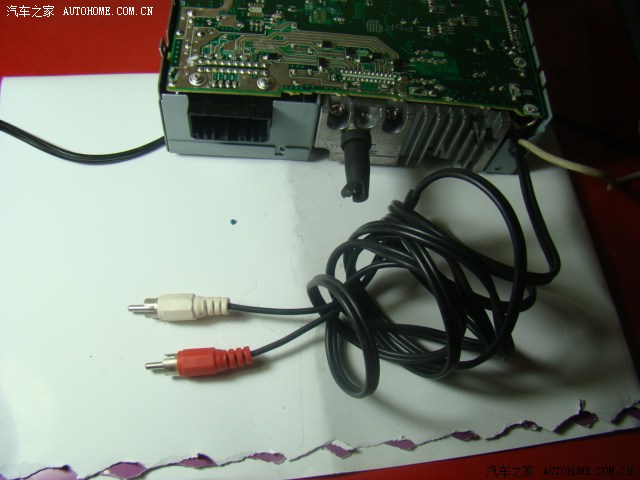

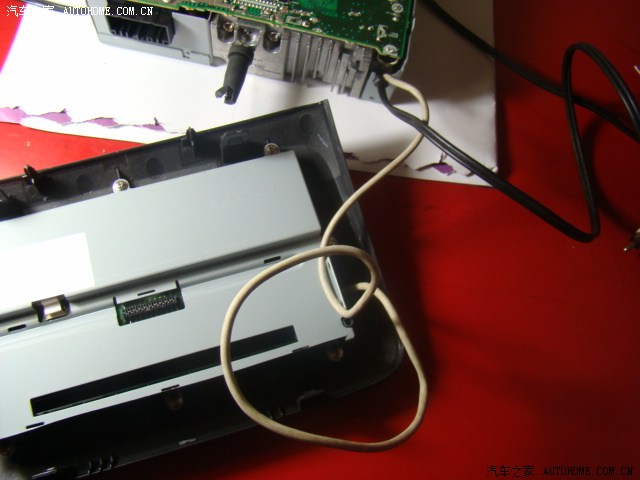

装配



复原

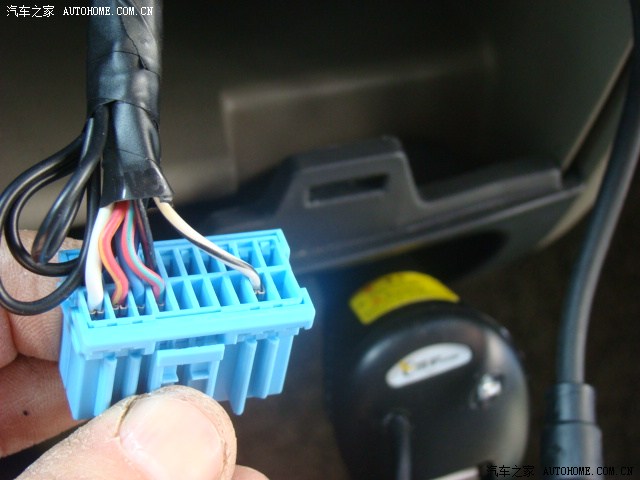

试音后发现没有重低音信号输出，现在从CD尾线插上从左到右的5、6两组插孔内引出后门喇叭线，直接接到音频信号高转低转换器，和低音炮连接

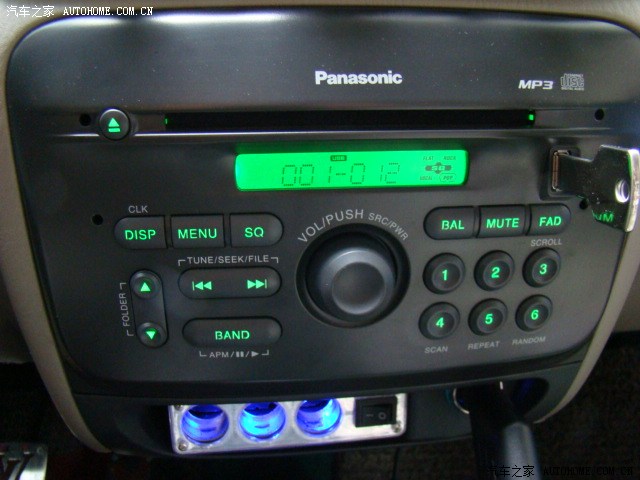

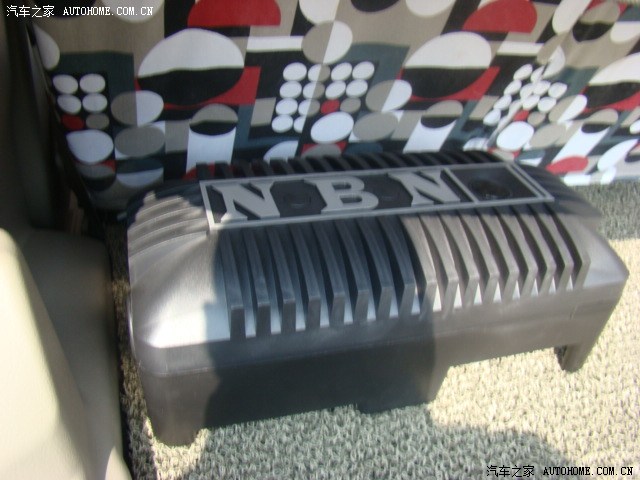

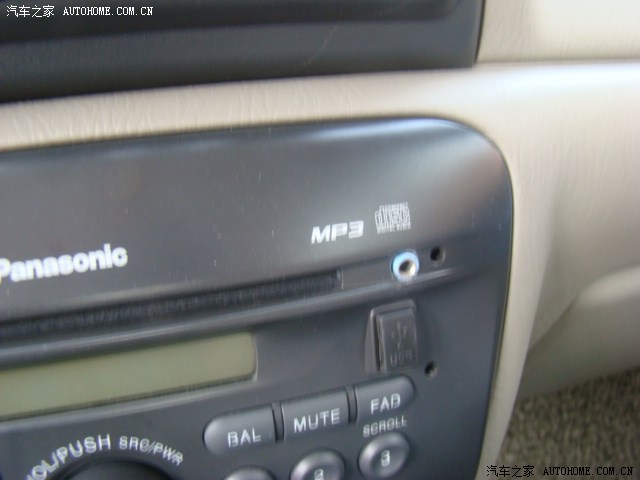

装机复位，AUX插孔就在USB插口上方。低音炮是NBN8吋塑料箱体的，之前两个前门喇叭已经换成NBN5吋套装高低音喇叭

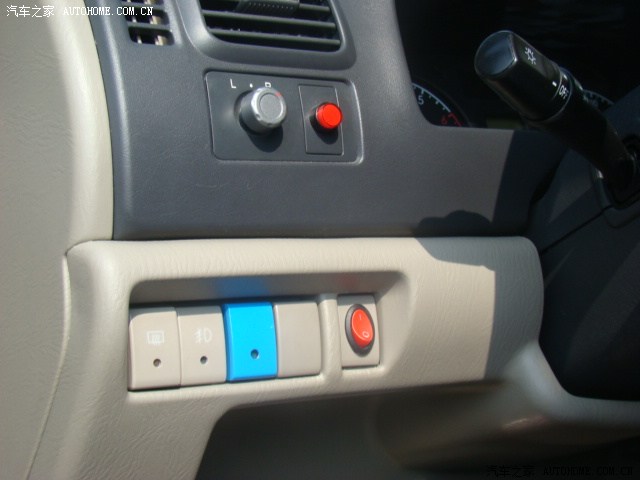

这个蓝色的开关控制低音炮、CD和3孔点烟器，用一条6mm平方的粗线直接从电瓶引电，别忘了加一个30A的保险座。整个音响部分不受车的电门锁控制


从AUX插孔输入会比用收音机射频接收音质好些

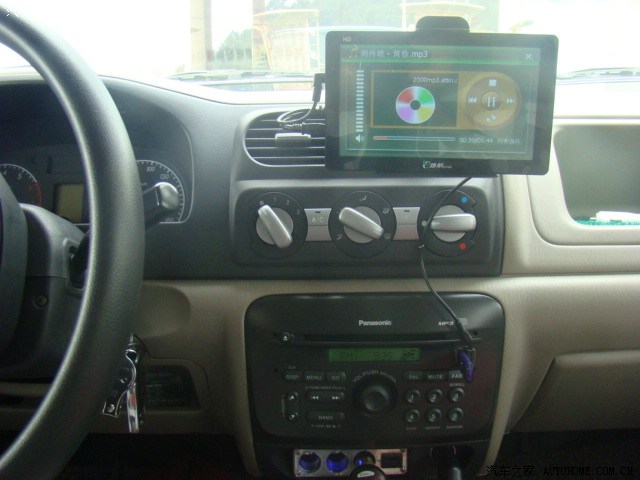

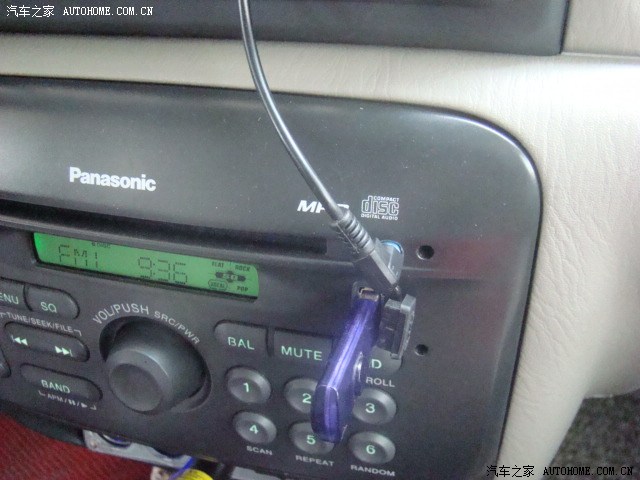

把导航当做MP3效果比USB--MP3读卡好一些

导航可以显示MP3上的歌曲名正好弥补松下机不能显示歌名的不足。如果播放MP5影像音乐，图像会有卡停的现象

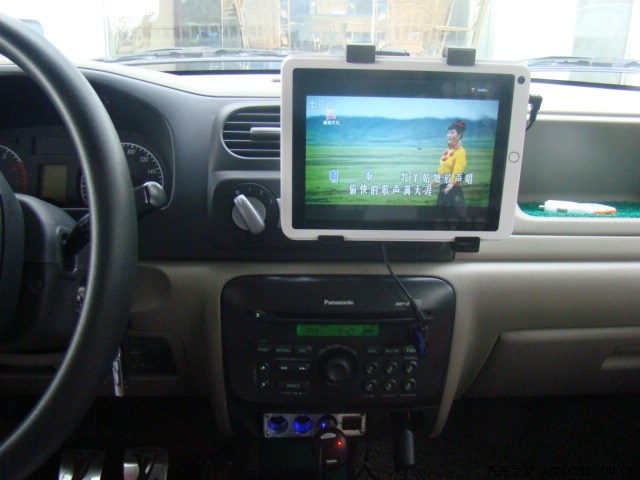

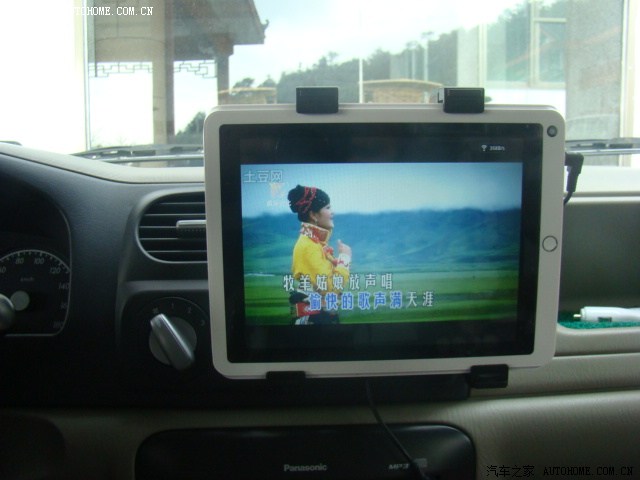

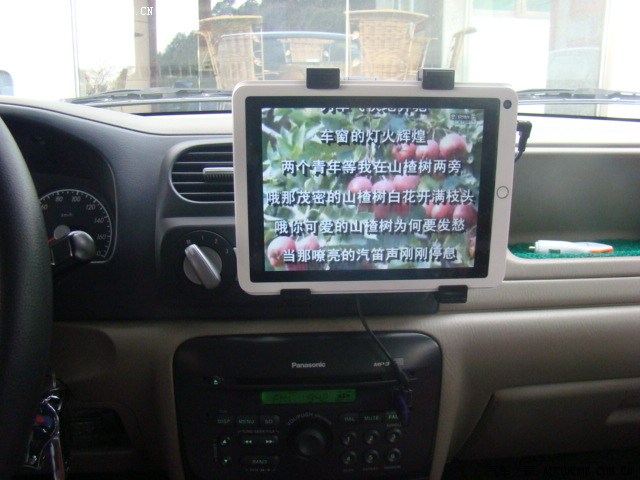

用8吋平板电脑放MP5音乐，影像很流畅，显示屏尺寸也大

但是播放MP5音乐音质不如DVD音乐，并不像卖MP5插卡机的商家所说的完美，所以目前车载机要想较好的影音音乐还是需要DVD

至于看电影，MP5还是显得相对方便


         整个作业目前就是这样：增加AUX插孔、低音炮，已经能够满足听音乐的要求。个人觉得，加一个低音炮比后门加装喇叭效果更加明显直接，性价比也高一点。
