旗云原车遥控器 开尾箱锁作业
很抱歉，本帖技术已给朋友商业运作，电路图和工作原理已删除。需要的朋友请站内短信呼我，免费送。

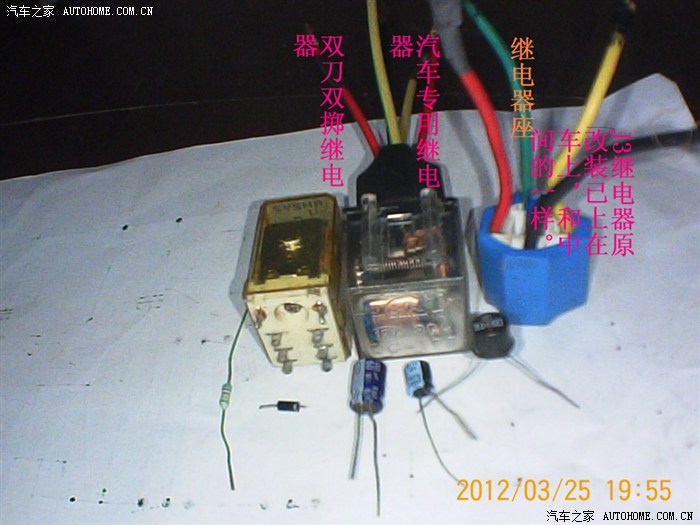

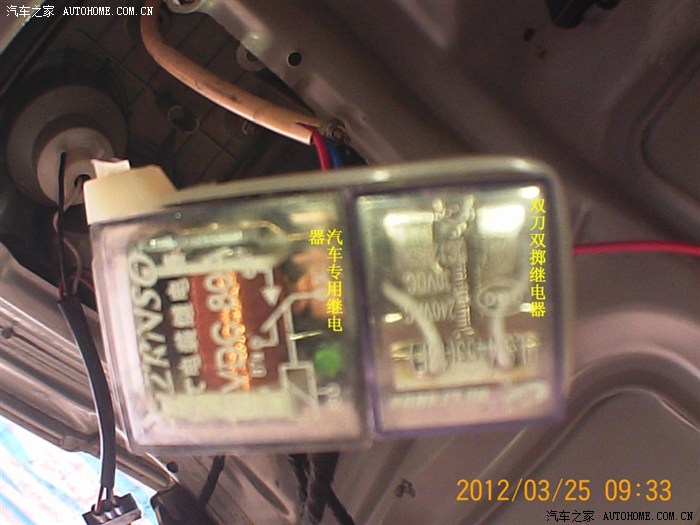

电控部分的各种元器件图：（两个中控电机不在图内）：

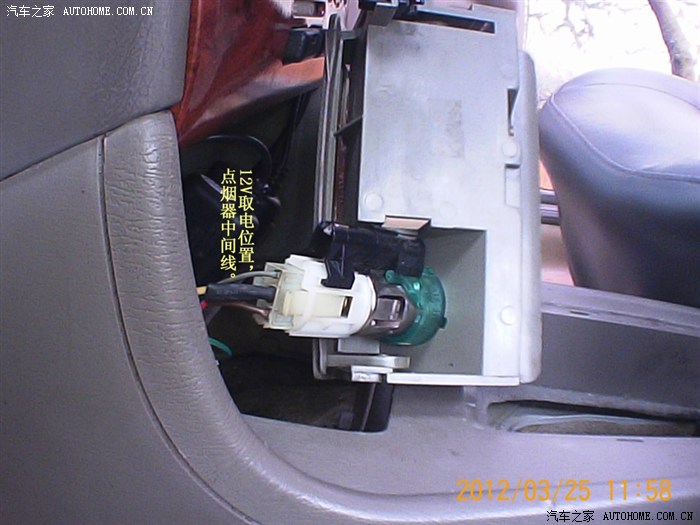

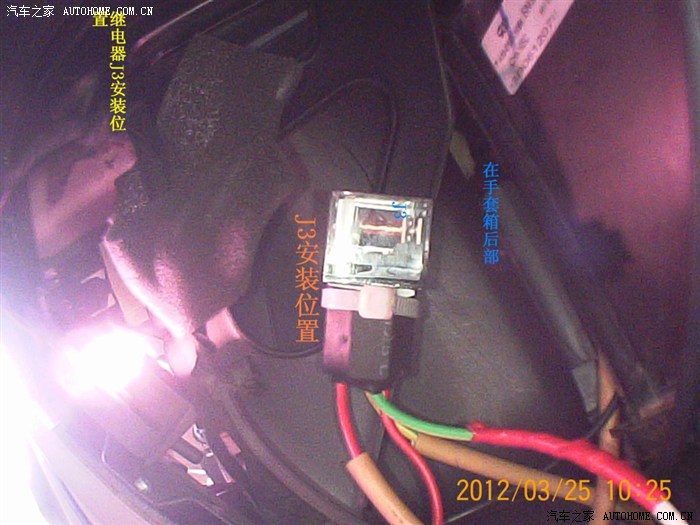

控制”J3“继电器使用的电源，是ACC电源，和改收音机电源同路。
J3的控制电源，可使用ACC电源，改装请参照本论坛：http://club.autohome.com.cn/bbs/thread-c-85-7482207-1.html?ACC%b5%e7%d4%b4-1-3
或接在车头锁开锁后，有电的线上。

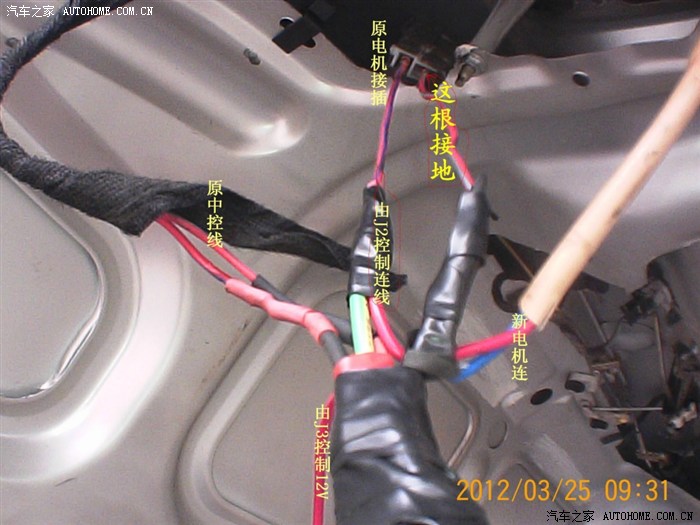

电路部分的元件连线，采用”搭桥式“接线，拍照看不清。原件不多，只要看懂电路图，就能接线。
控制”J3“继电器使用的电源，是ACC电源，和改收音机电源同路。
J3的控制电源，可使用ACC电源，改装请参照本论坛：http://club.autohome.com.cn/bbs/thread-c-85-7482207-1.html?ACC%b5%e7%d4%b4-1-3
或接在车头锁开锁后，有电的线上。
电路部分的元件连线，采用”搭桥式“接线，拍照看不清。原件不多，只要看懂电路图，就能接线。

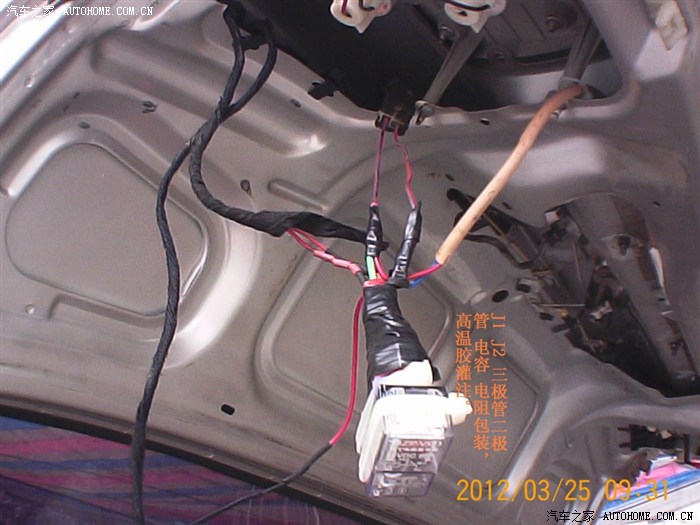

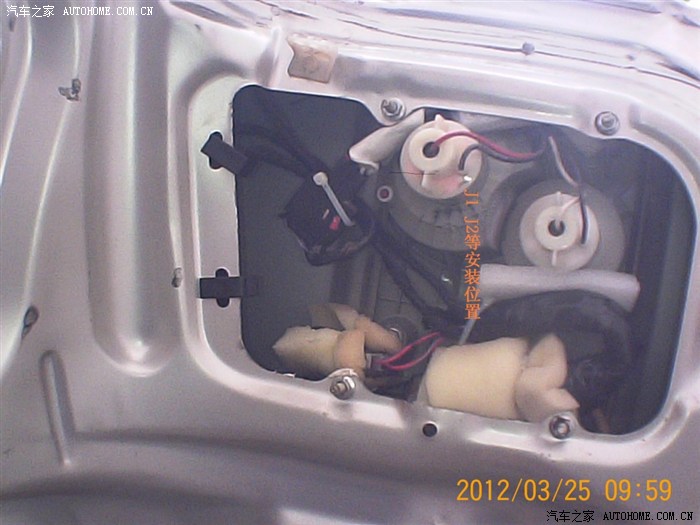

”电控“部分最后完工，大包的海绵就是。

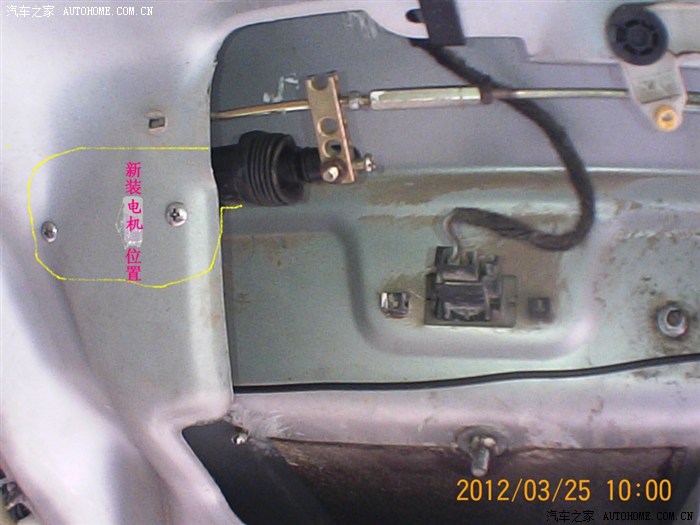

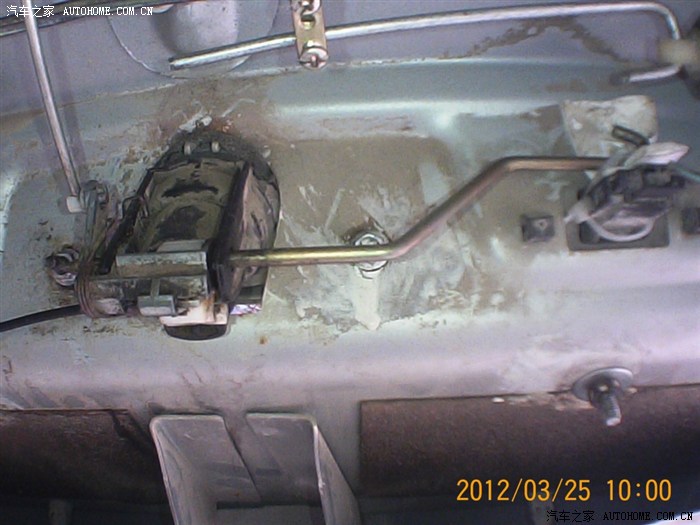

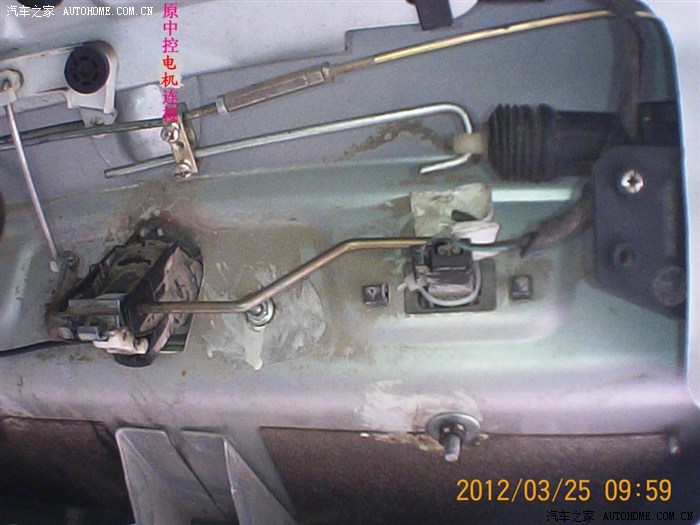

保留原锁和拉杆，这样钥匙一样开锁。
提示：
如果有朋友要改装，照图改装无妨，但在选配元件上要注意的是：电容要选择耐压值高点的，小元件差不了几个钱。因电容耐压值越大，漏电电流越小。最好是音响“发烧”级电容。本车选择耐压是50V的普通电容。车用继电器有的绝缘不太好，漏电较大，选配时要注意。J3继电器的控制电源，一定要接在有“保险”的电源上。还有布线一定要注意安全性能。
本作业操控结果很满意！旗云车原设计（在遥控开门后，不打开前四个门）有“延时锁门”功能。达到了“遥控”单开尾箱目的。不用捅PP,省力，省事。
