同悦雨刷电机总成和连动杆的保养维护和安装

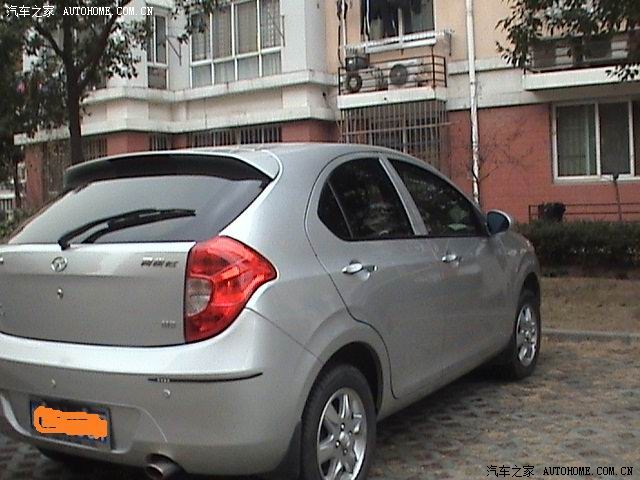

    先给三年的同悦亮个相。
近来雨刷声响抖动，换了二付也没有好转，感觉雨刷摆动无力。雨刷电没坏就换感到不值，还是自已保养维护下吧。
    想到就干。先准备二件东西。

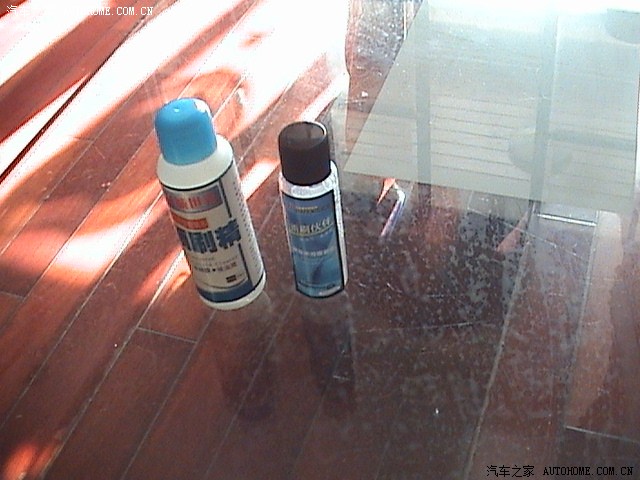

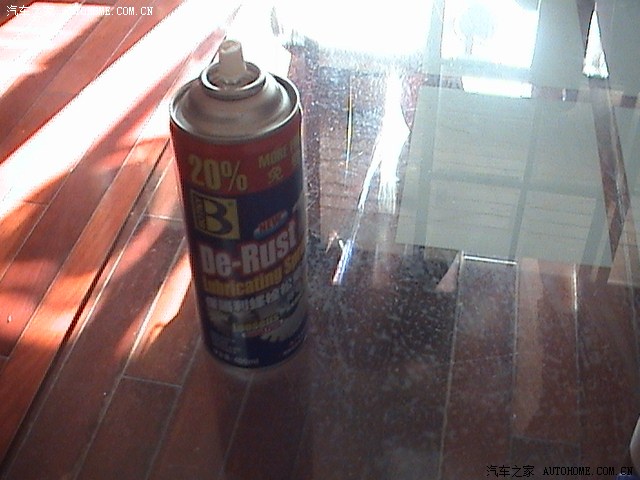

除锈剂。

雨刷精备用。哈哈！

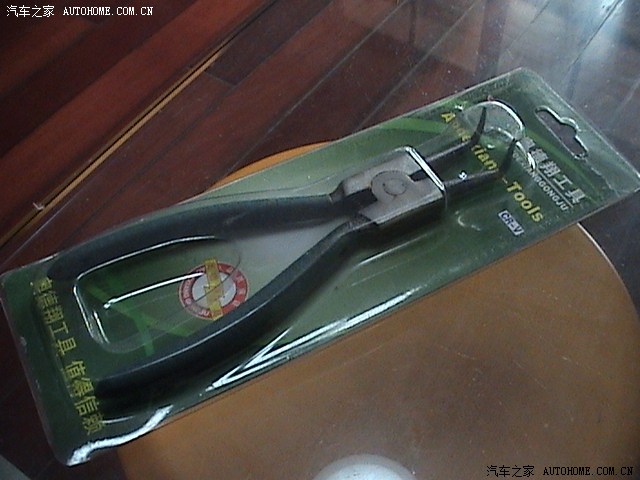

这个轴用卡簧钳，15元一把，要用它拆连动杆上摆动轴上的挡圈弹簧。退除卡簧才能将轴从步司中拆出



黑盖撬开左面的螺丝锈了。

右面是也锈了。

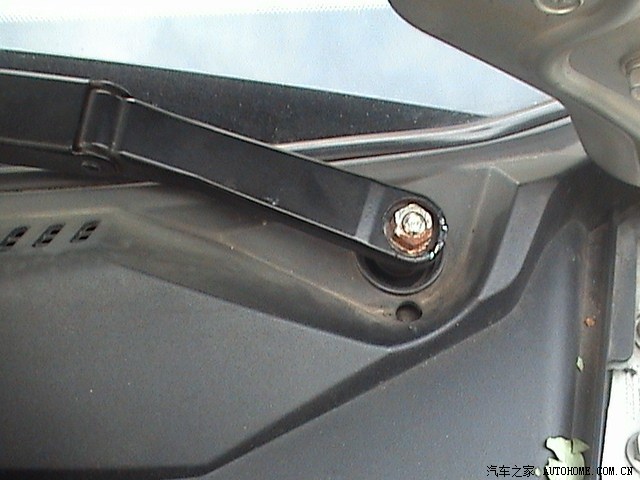

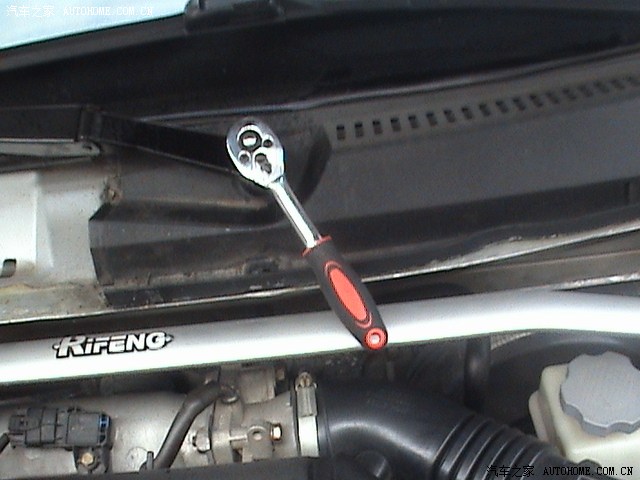

拆雨刷柄。

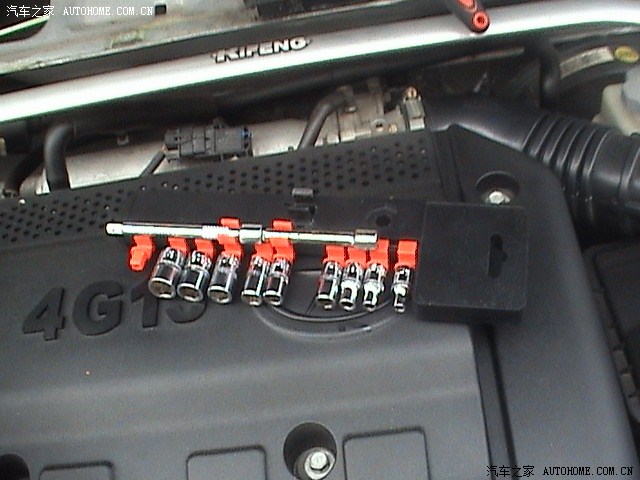

喜欢这套筒工具，少而精。带螺丝批头的不实用，还是用固定的螺丝批方便。

拆下的封盖锈了。

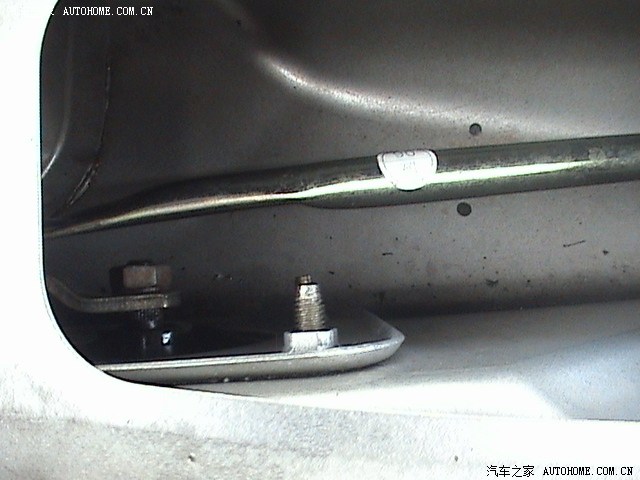

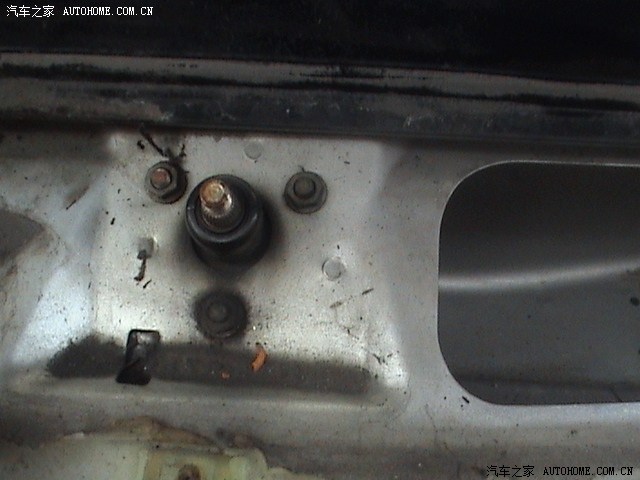

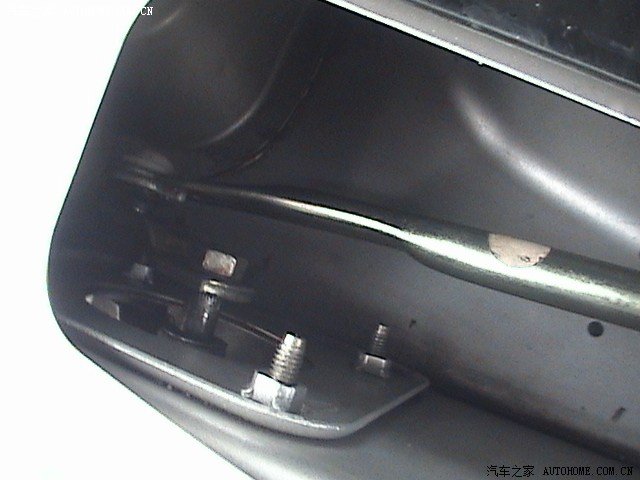

连杆摆动轴和步司。左面的。

右面的。

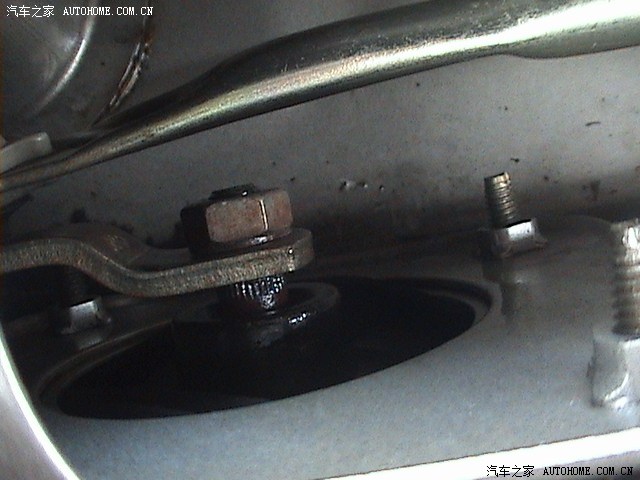

这头连杆的左面主动杆摆臂接电机蜗轮轴。电机的转动方向靠它转变成往返运动。

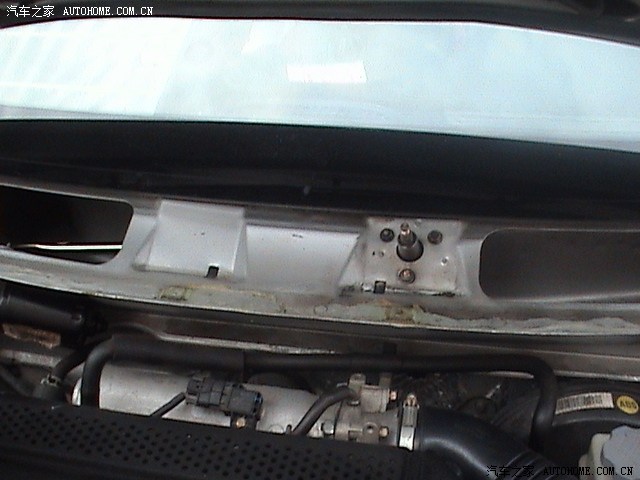

车上拆下了，拿到屋里慢慢弄不急。

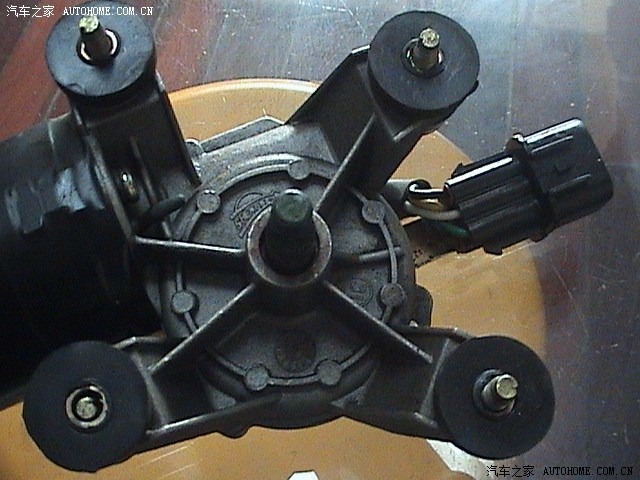

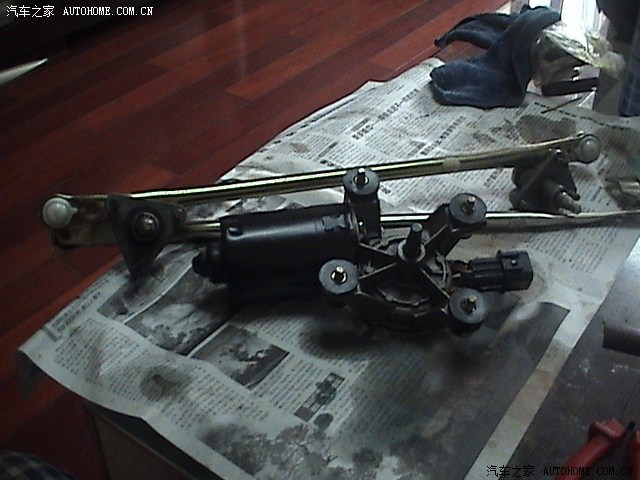

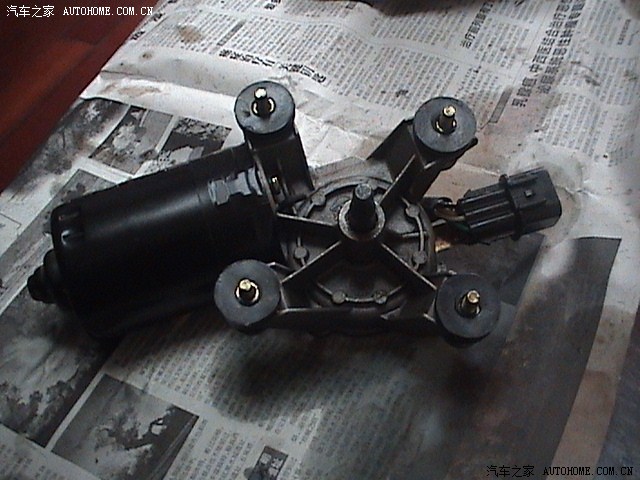

这是拆下的电机总成。

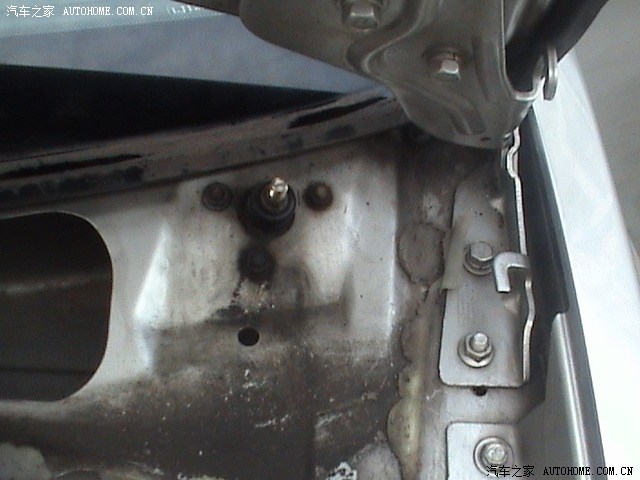

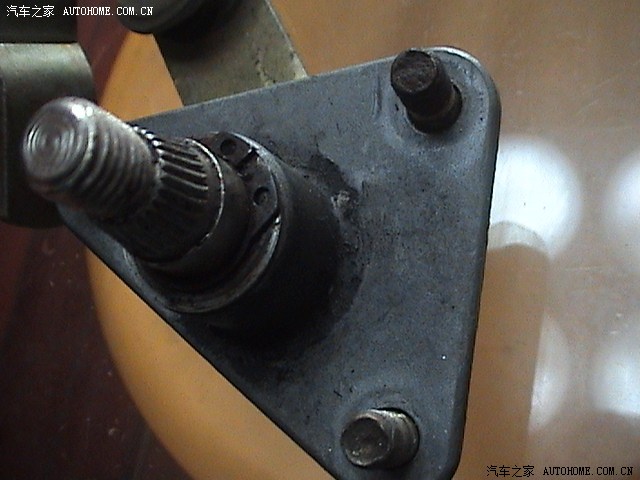

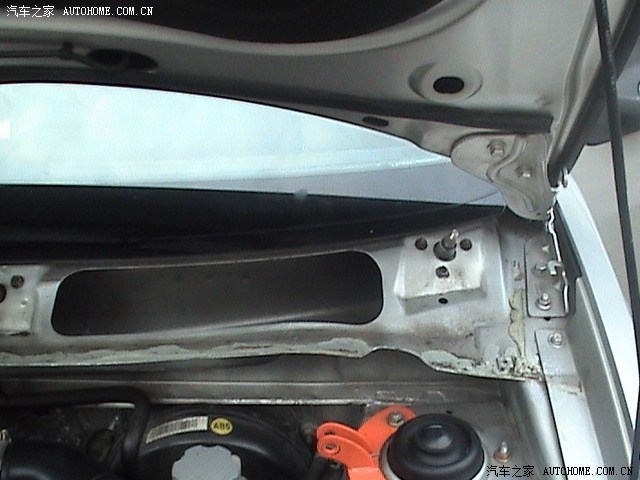

这是左面的三个螺丝不是正三角的位置。

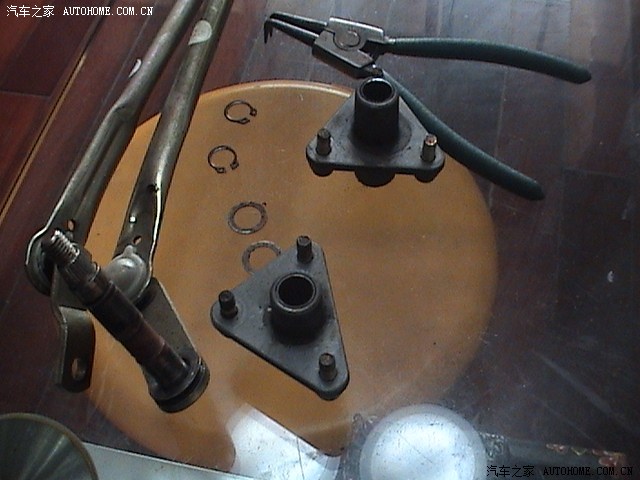

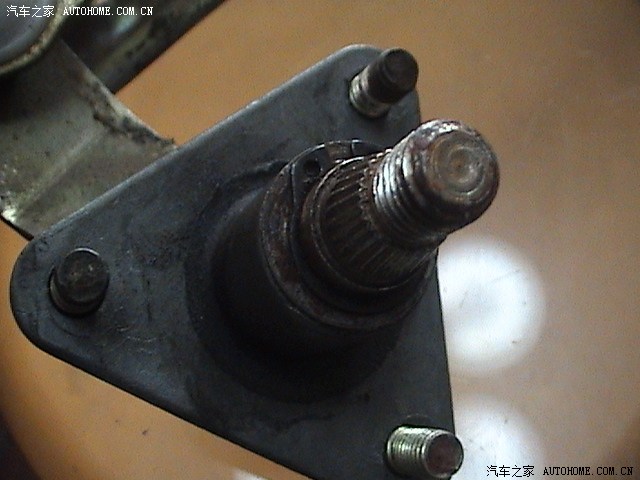

用新买的卡簧钳，把卡簧张开才能从轴上退出，二个步司（轴承座）。因为锈了转动不活络了。看轴芯很
锈了吧。

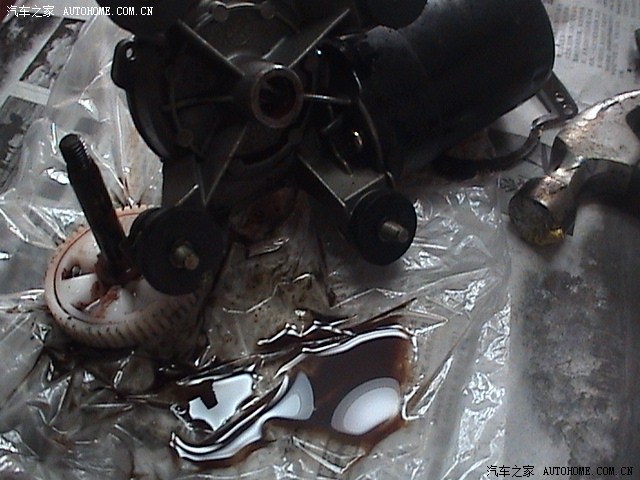

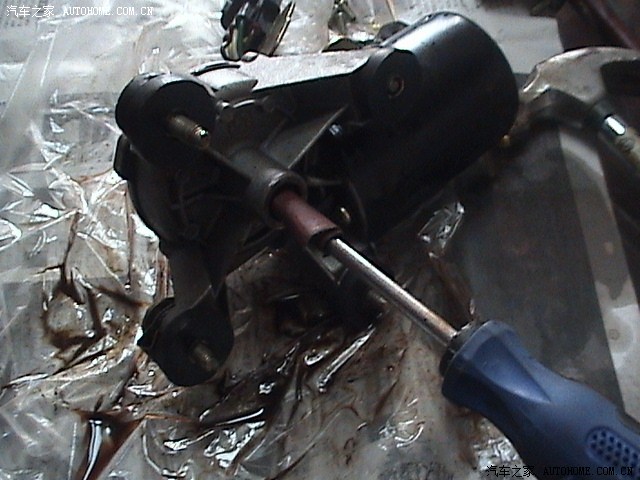

电机总成拆开

传动是靠蜗轮蜗杆变速的。发动机的主轴带动蜗杆，几个头没数，几个头就是几齿，和蜗轮的齿数组成速比。这是最筒单变速，要更大的降速就会用到行星齿轮。这是题外出。

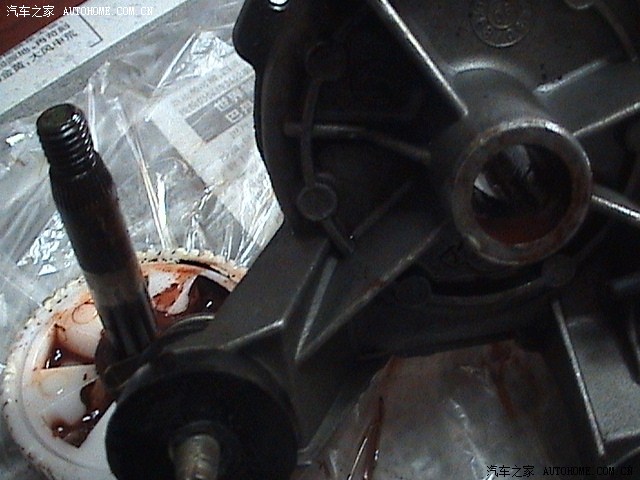

看喷除锈剂，多锈呀。

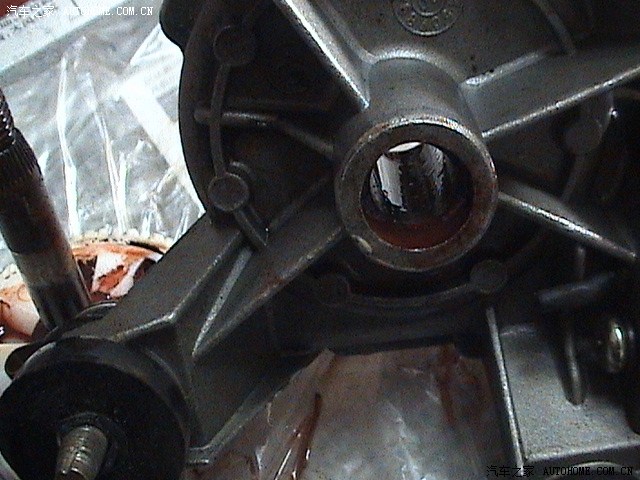

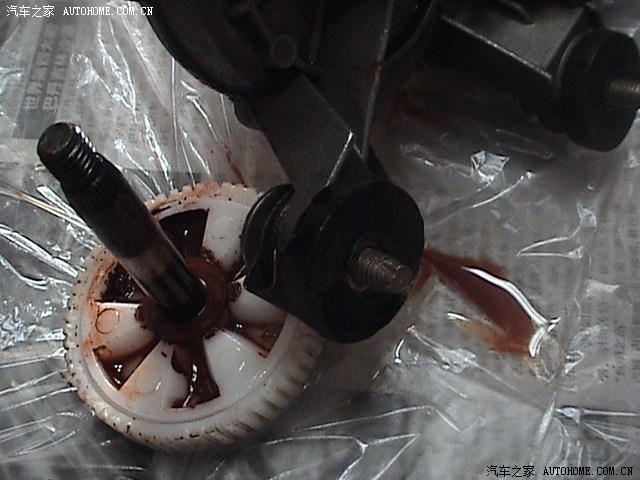

蜗轮步司里的锈。

轴和步司都要用砂纸沾除锈剂打磨。

这些传动件除锈后上好牛油润滑脂，组装好就上车安装。



电机总成先装，装总成前先套好橡胶封圈。装好总成封圈就不好装了。这封圈设计不好密封性差。

装连杆

连杆的安装，注意记住原来的安装位置。不然雨刷摆动方向会反。忘记了，安装时二个装雨刷的步司放在杆的前面，杆靠前挡窗装，电机停时二个轴是向副驾转就是对的。如果是向左转就是反了。如果反了，接电机的那头，连杆螺丝松下，手动转电机让连动杆摆臂的孔转到下面去杆到上面来，再将连杆装好。果如还没好，一个副驾的方向对了，正驾还不对呢，不急就再将正驾的三角步司拆下，把步司转个身装连杆就转个位置了，方向就调过来了。告诉你百度里是搜索不到同悦雨刷连杆怎么安装的喔。搜索也就这篇啦。填补空白吧。
