(彤彤系列)全网首例加装丰田双USB插座(带音频)
之前也是想加装一个USB,但加装的都插点烟器的,也装了一拖二带双USB的多用插座,现在有四个可以插点烟器的口子,就一拖二占了一个,行车记录仪占了一个,电子狗占了一个,还剩下一个点烟器空着,于是也装一个双USB插头上去,这下就有四个USB接驳口,但是手套箱有一个导航出来的USB,用着也不方便,上次搞了下手机互连用的亿连试了几次都没成功,就决定放弃了。后来在论坛上看到又有车友开始折腾相似的东西又想起了。开始想到点烟器下面有几个备用的插座位置,就想到买个尺寸一致的配上,看了原车的没有,网上看了很多都不行。最后看到一个新款丰田的双USB带音频有指示灯显示的,看了下尺寸,又看了车上的尺寸,相差不多,在车上测量不准,干脆先拆下来测量,确定尺寸相差不了多少。在网上只能看到大概的尺寸,只能拿到实物才能确定。干吧!尺寸差不多买回来再说反正就40多元,也有点小贵,毕竟是日本鬼子的

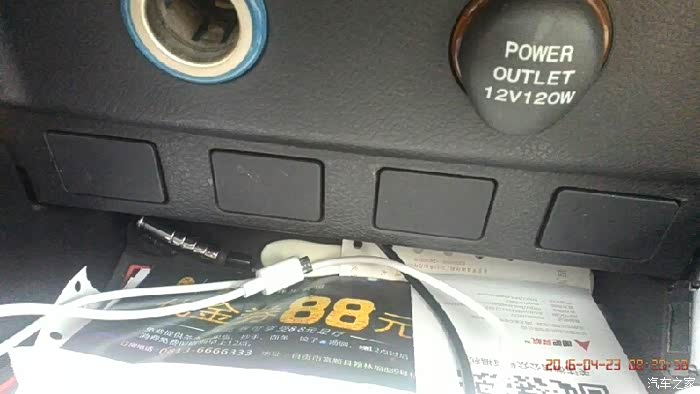

点烟器下面4个备用插座位,选择右边第一个不占地方也,同时放东西也方便

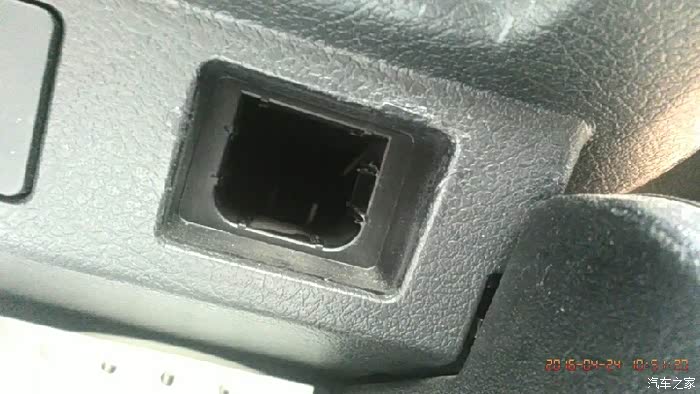

这孔外面大里面小,而且下半角是圆滑的口子,上下左右都二个棱角。

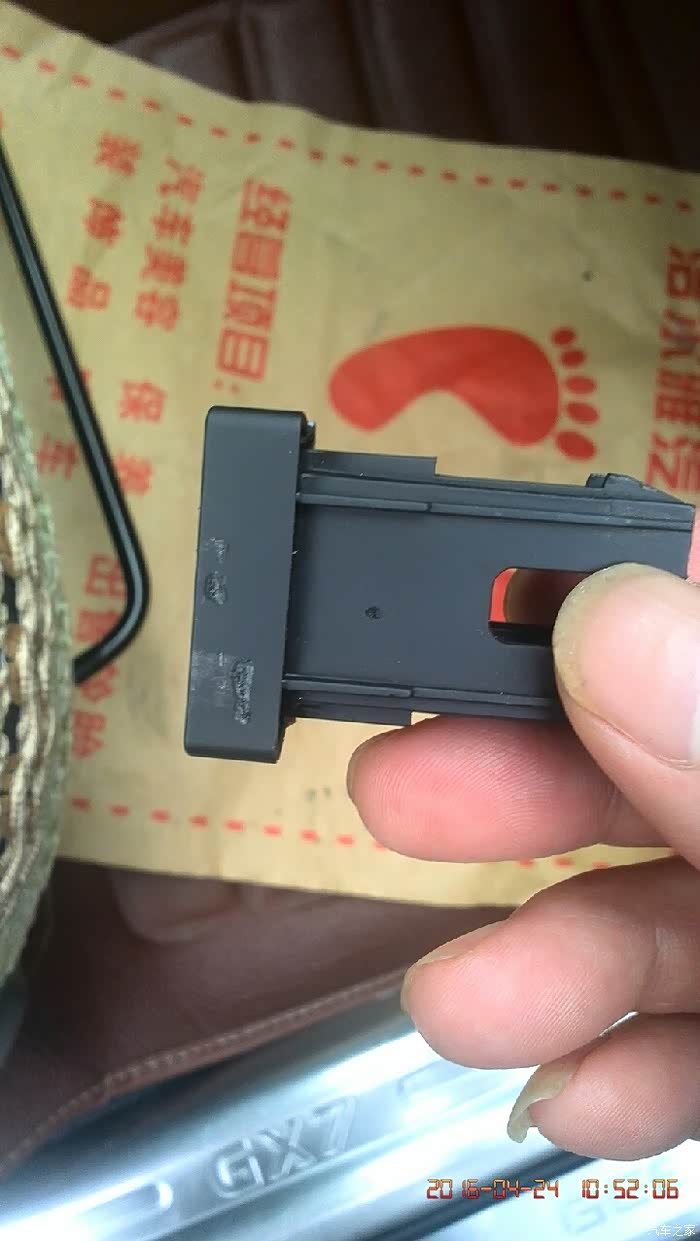

这是拆下来的盖板

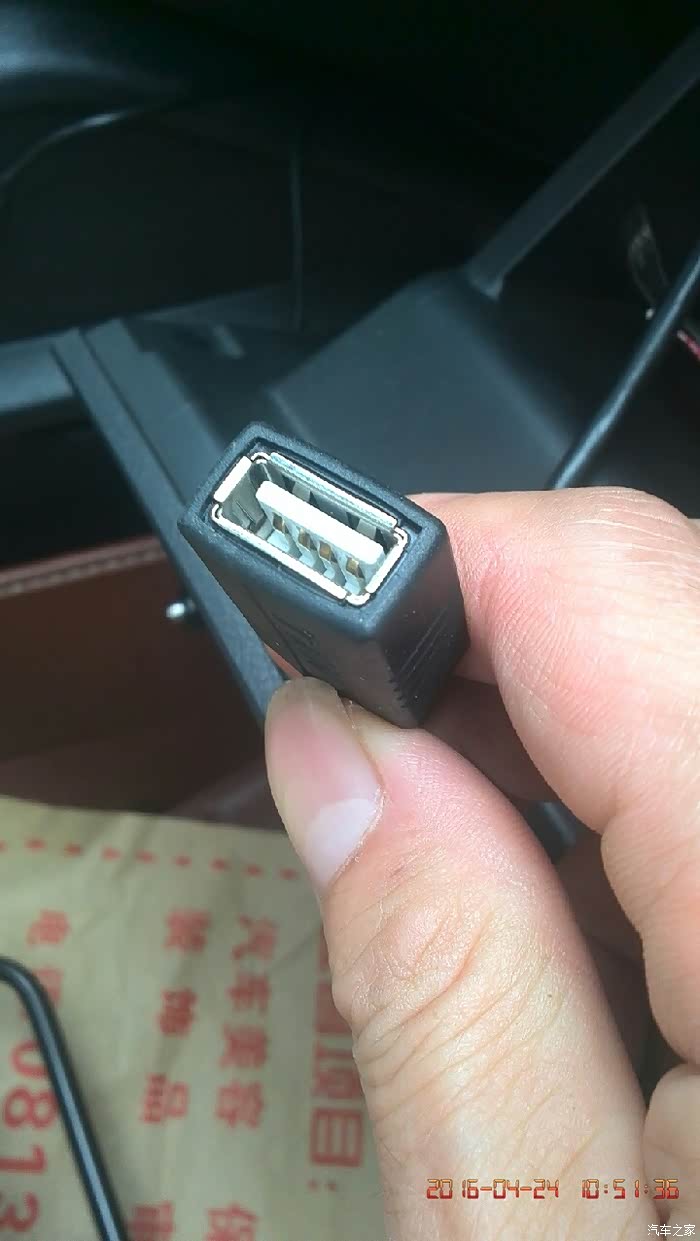

手套箱导航预留的USB

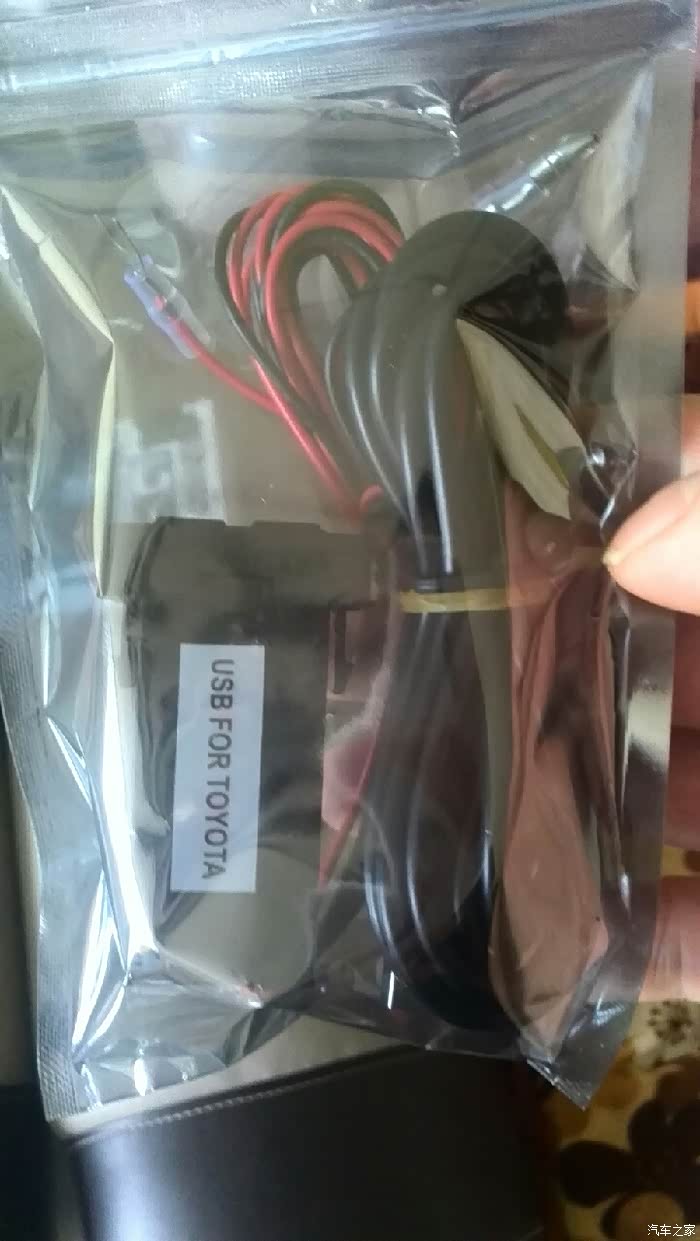

新款丰田的,包装上全部都是日语


都是日语都看不懂

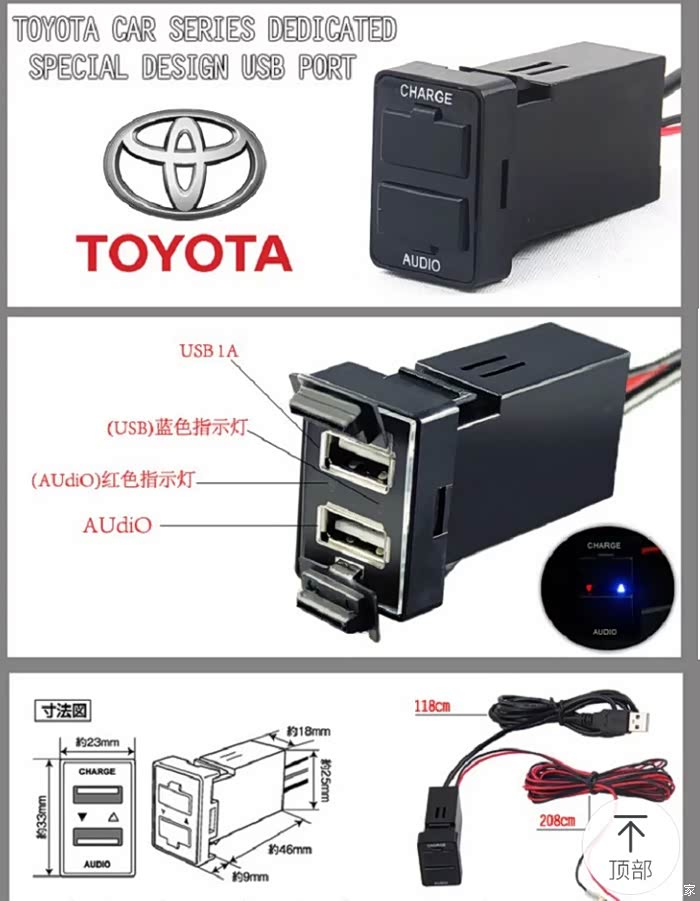

有外形尺寸

有哪个车友能看懂


比较一下车上的尺寸怎么样

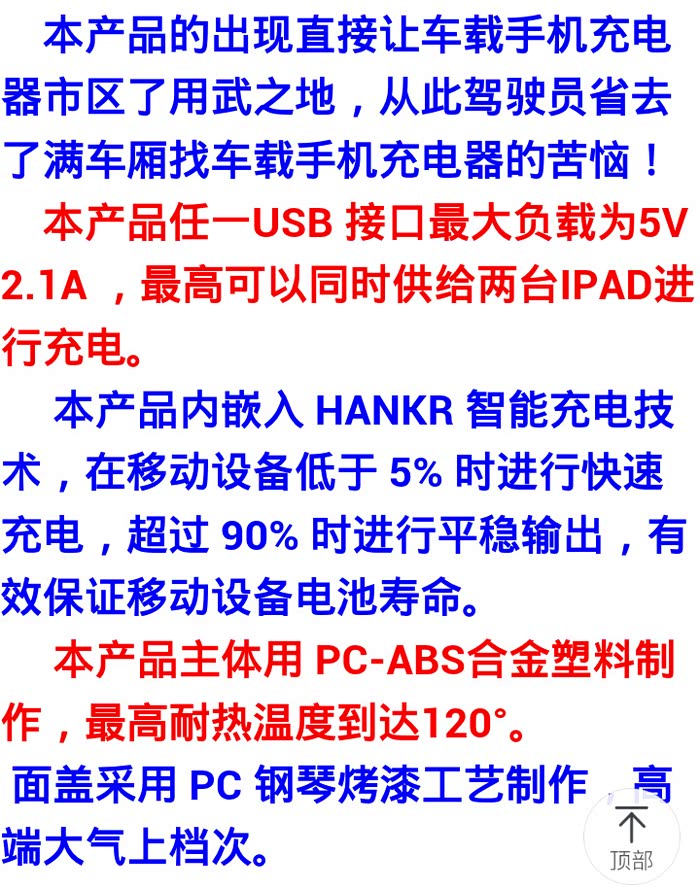

本产品任一USB 接口最大负载为5V 2.1A ,最高可以同时供给两台IPAD进行充电。
本产品内嵌入 HANKR 智能充电技术,在移动设备低于 5% 时进行快速充电,超过 90% 时进行平稳输出,有效保证移动设备电池寿命。
本产品内嵌入 HANKR 智能充电技术,在移动设备低于 5% 时进行快速充电,超过 90% 时进行平稳输出,有效保证移动设备电池寿命。

在防止灰尘侵入USB 接口的同时,最大限度的在细微之处体现出安全意识。

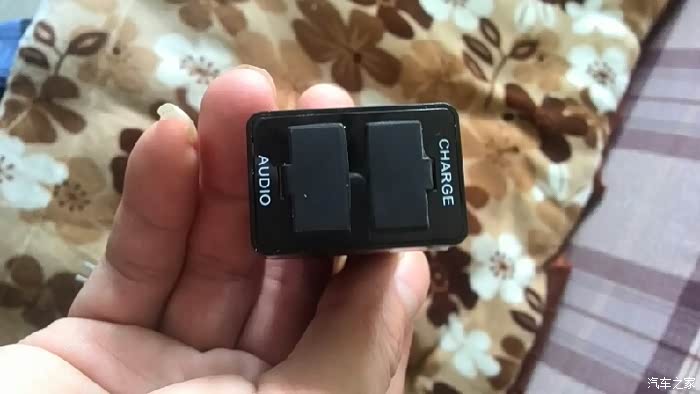

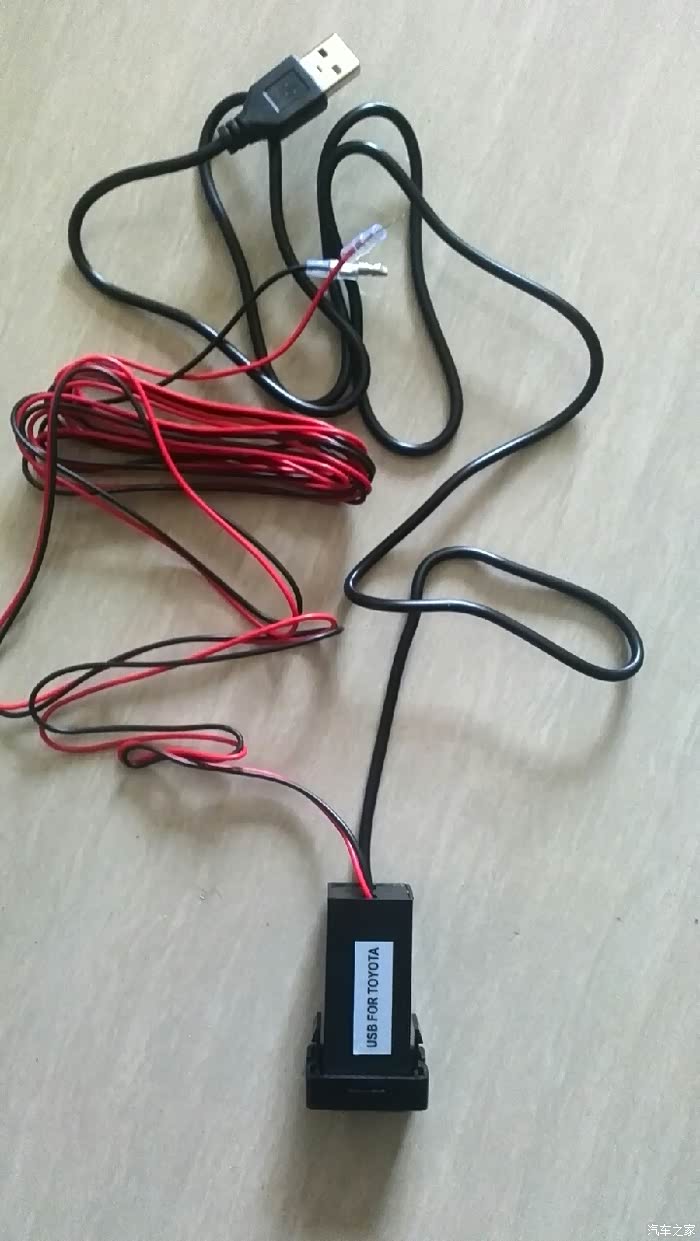

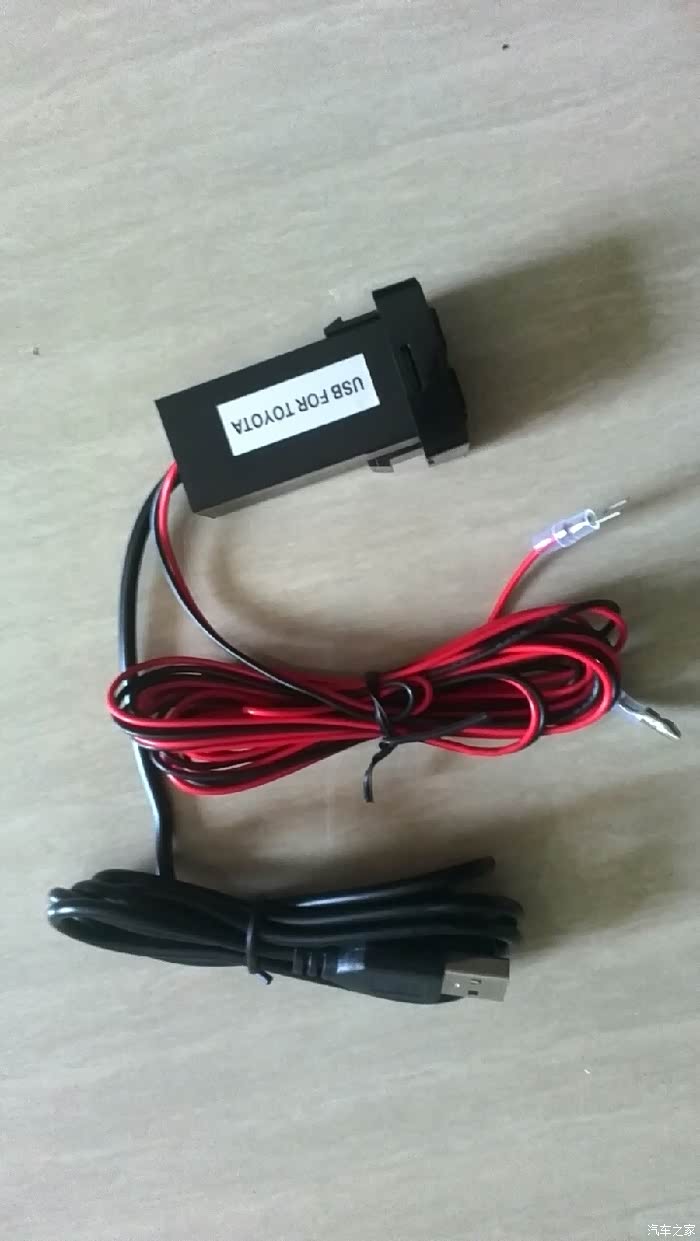

可接音频带USB充电器
实现外载媒体播放(黑色线可连接导航或连接DVD)

本产品主体用 PC-ABS合金塑料制作,最高耐热温度到达120°。

本产品内嵌入 HANKR 智能充电技术,在移动设备低于 5% 时进行快速充电,超过 90% 时进行平稳输出,有效保证移动设备电池寿命。


USB 接口最大负载为5V 2.1A ,最高可以同时供给两台IPAD进行充电。

可接音频带USB充电器
实现外载媒体播放(黑色线可连接导航或连接(DVD)
在防止灰尘侵入USB 接口的同时,最大限度的在细微之处体现出安全意识。
任一USB 接口最大负载为5V 2.1A ,最高可以同时供给两台IPAD进行充电。

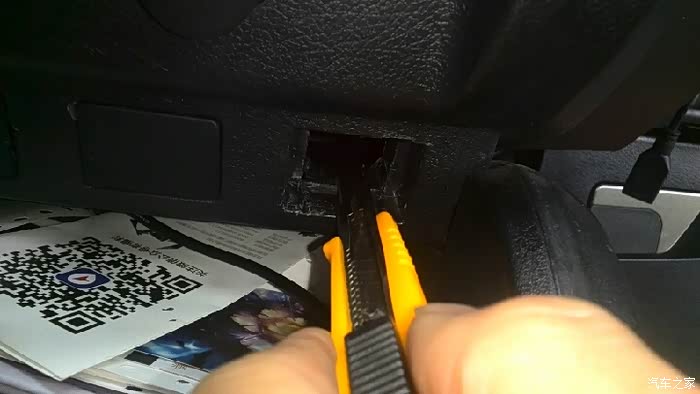

丰田的USB座子大了一点,用美工刀修理一下才能装进去。

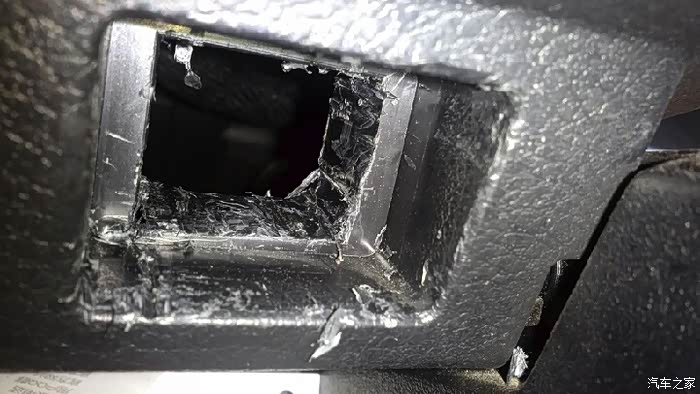

看修理的不怎么样,不过能装进去,把里面的棱角刮掉,下面的圆角也修成直角才能就进去。

先装来试试

这个图片看的清楚点,内部哪个台阶修改不了,只能纵向修改,里面的哪个平面横向修理不了。就导致插座装好后还有一载冒在外面,不能和装饰板齐平。

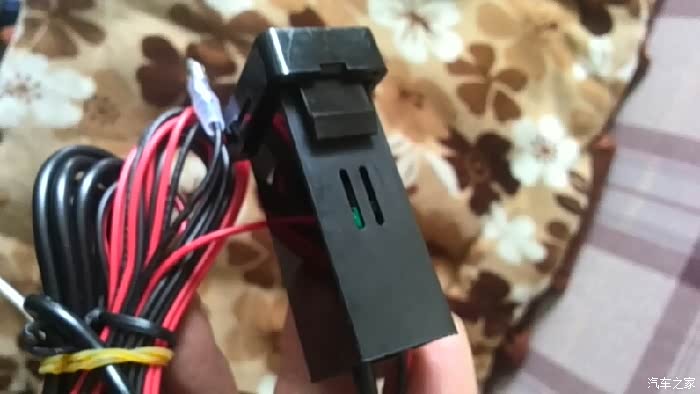

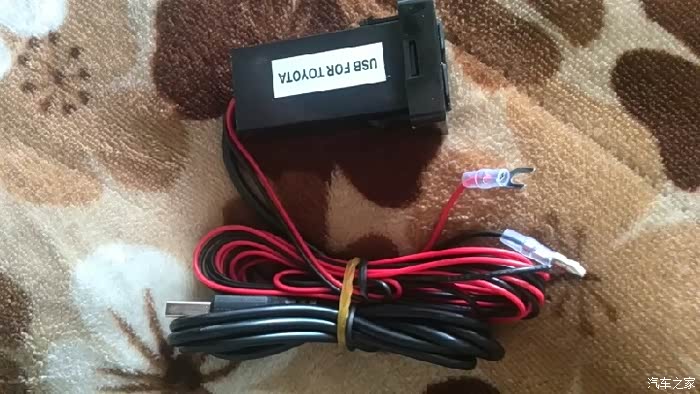

看标签上印有丰田的字体。

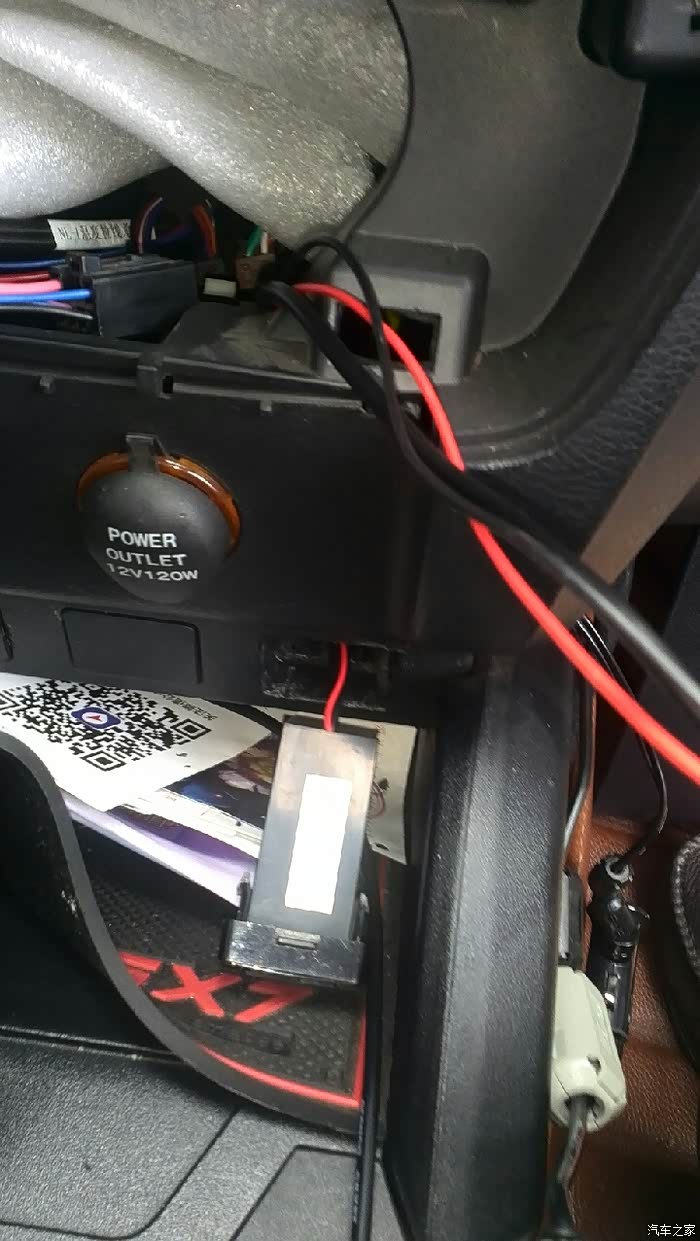

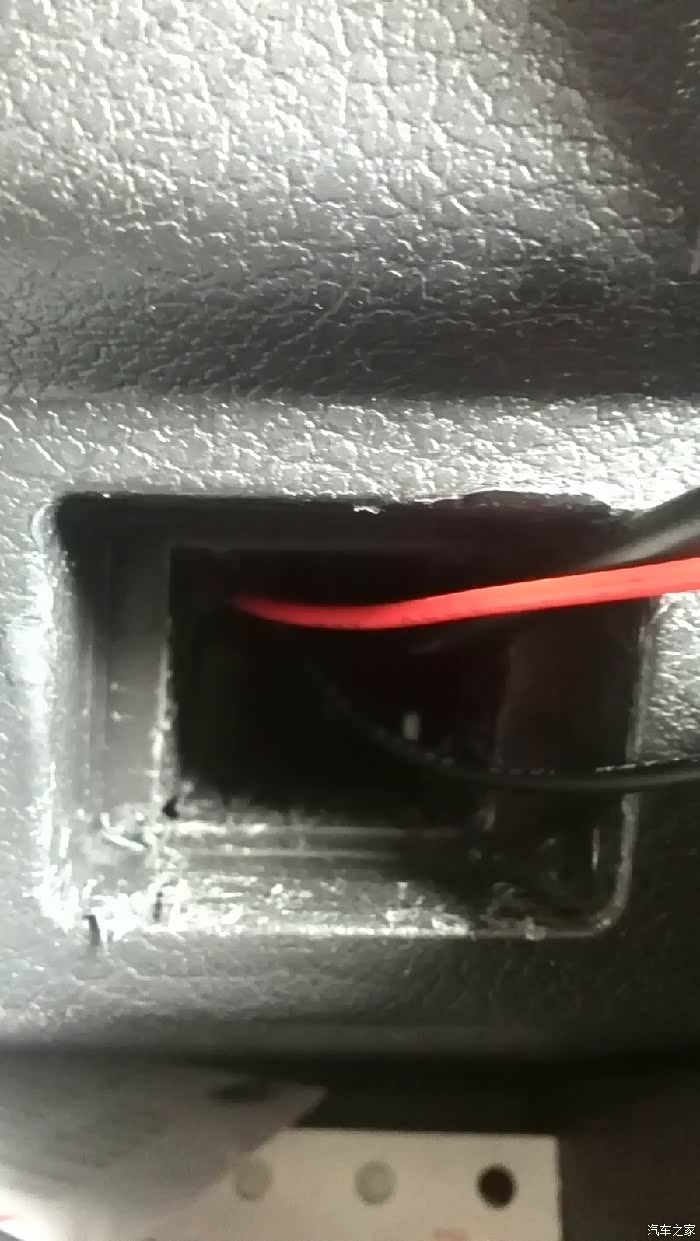

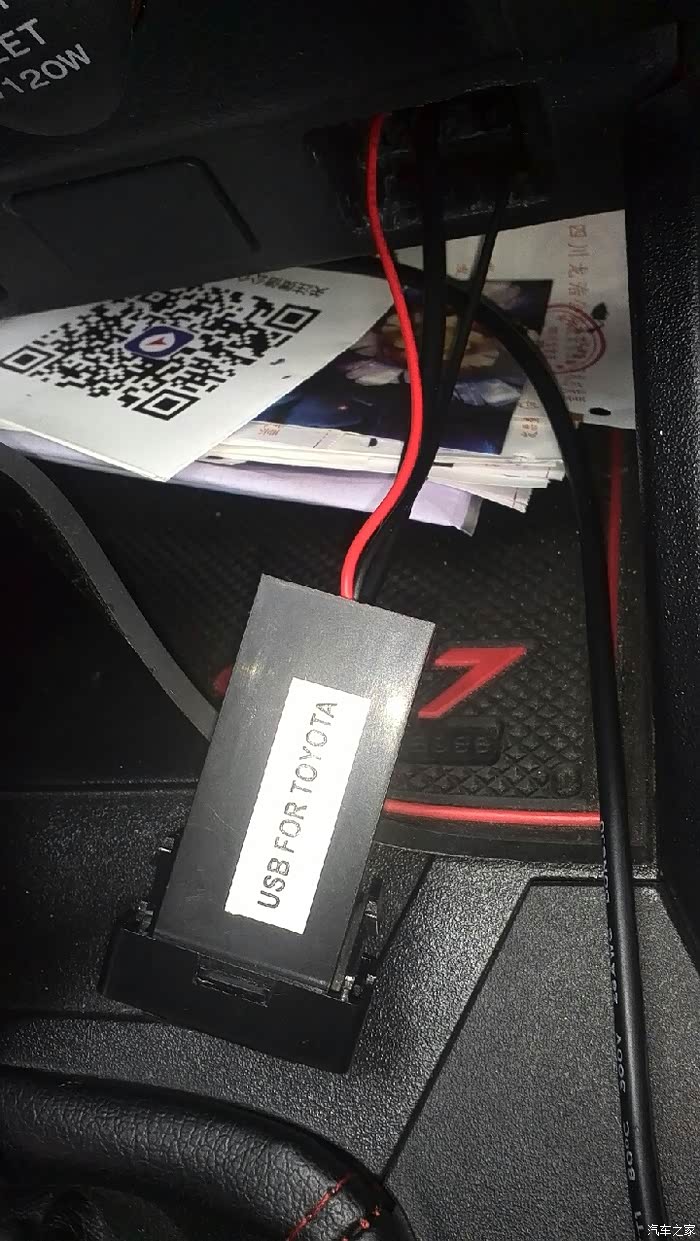

把电线和USB音频线一起穿过去,从上面拉出来再把插座塞进去。

修改了一下内部的位置插进去试试

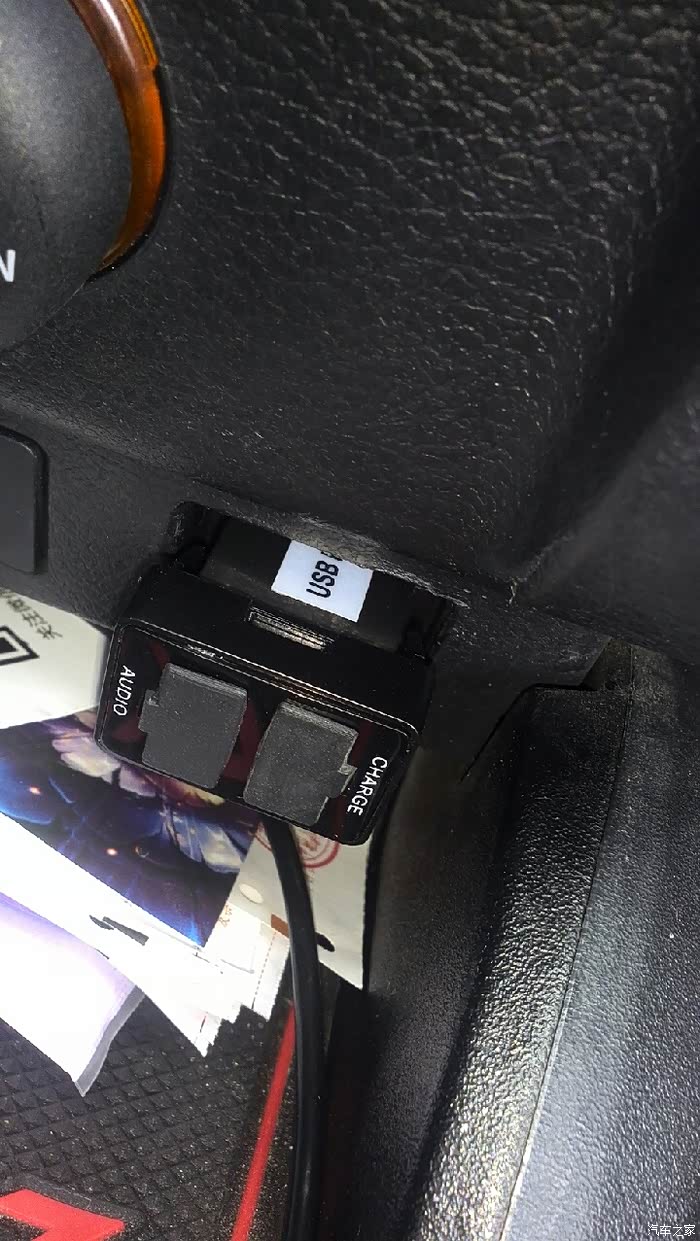

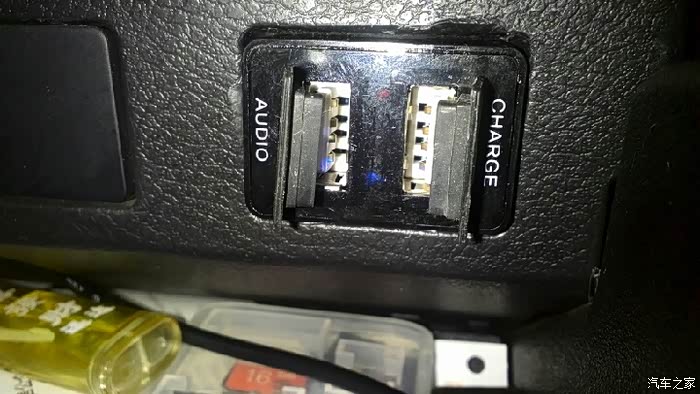

装上了还没接电的,感觉不是很平整,毕竟不是原车的。

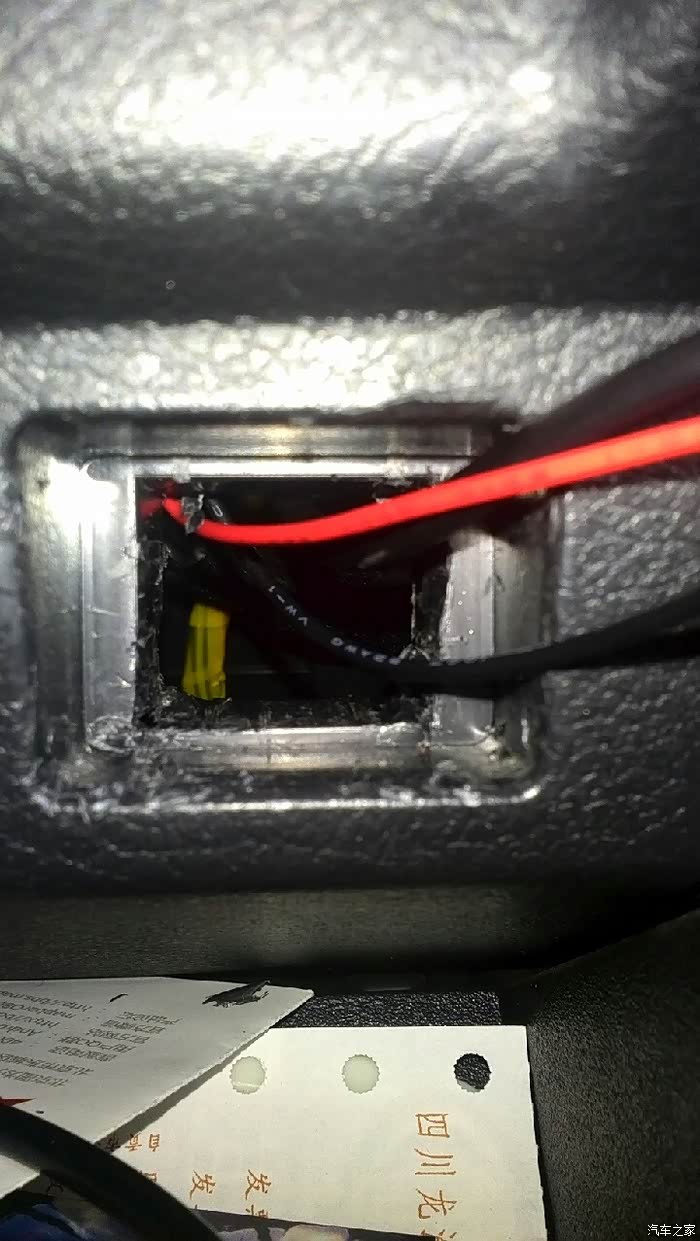

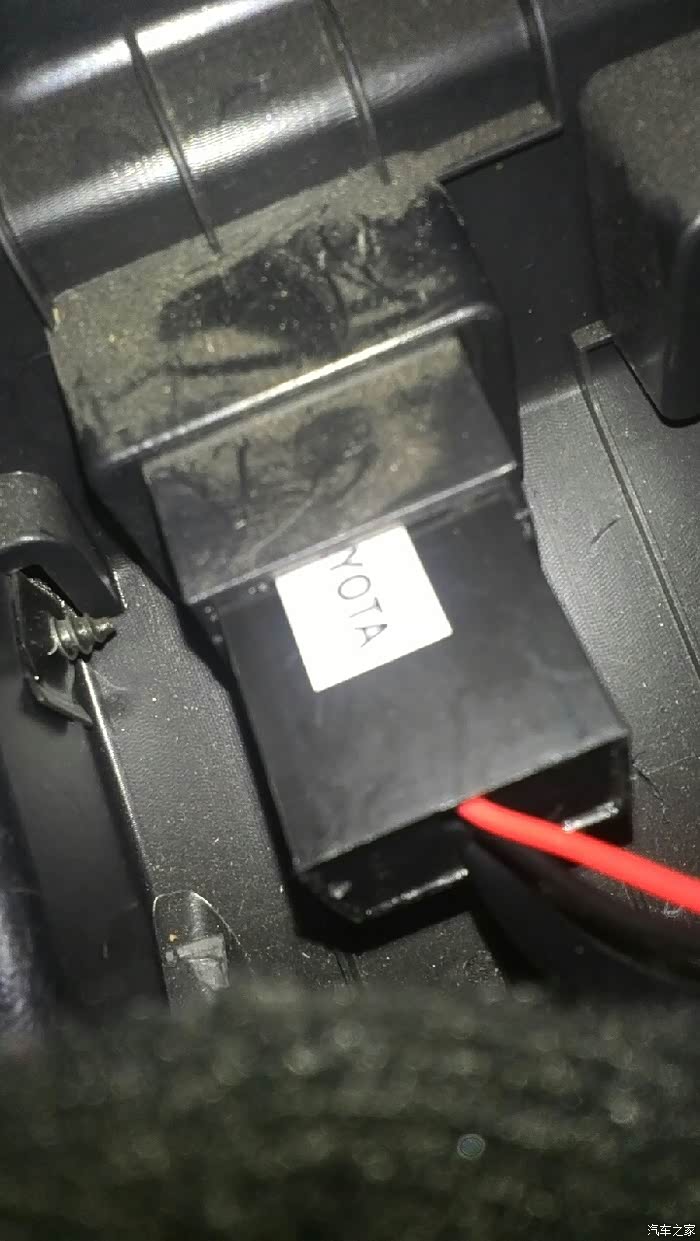

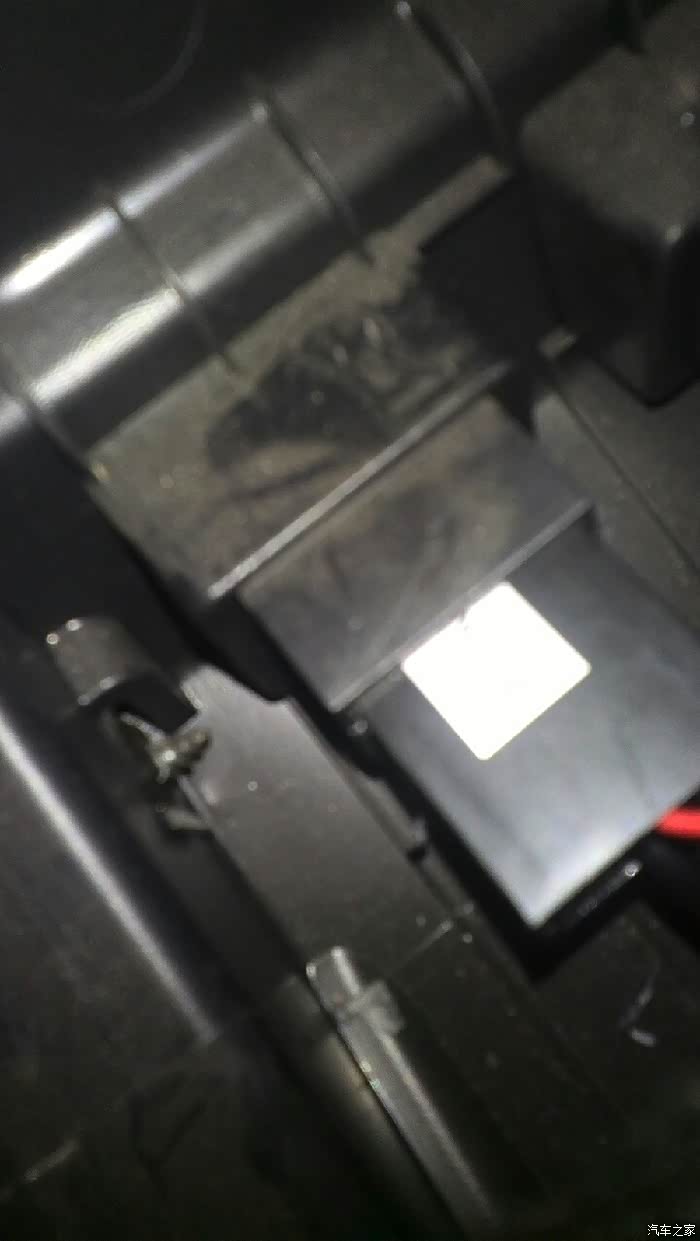

这是插座装进去后在里面拍的效果图。

以前买放大器老板送的。

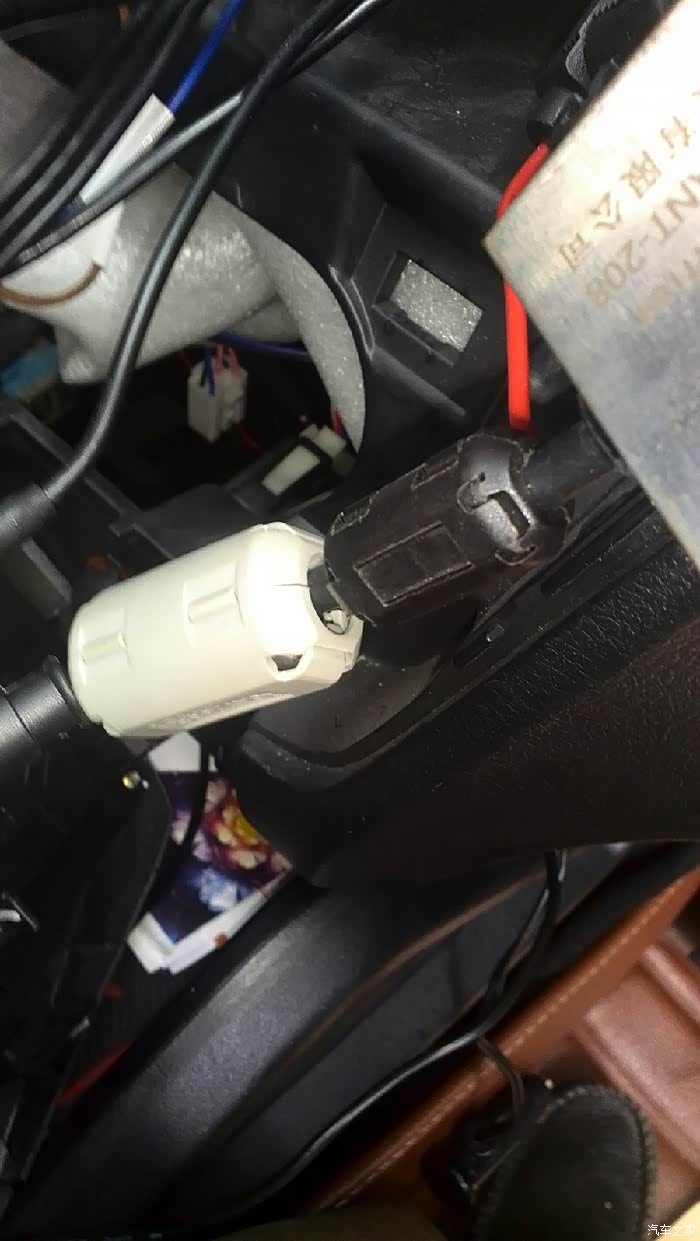

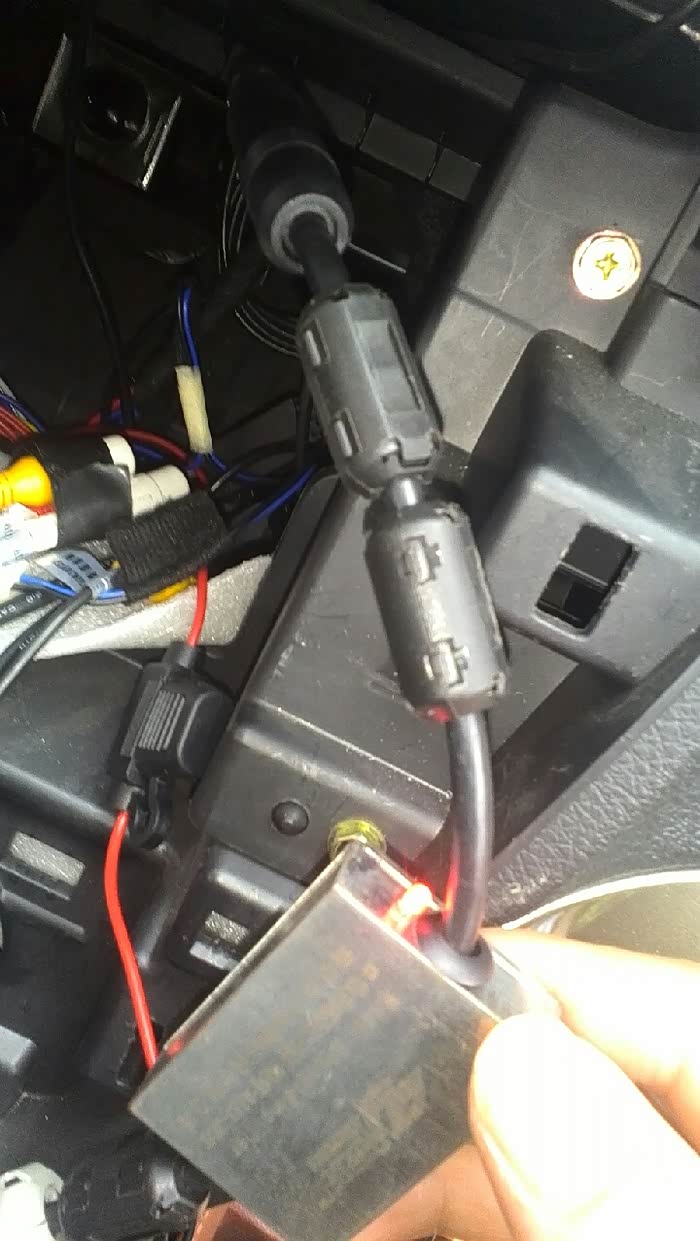

收音机天线上加上磁环有抗干扰的功能。
不过这放大器装上后也没感觉有什么效果,在乡下效果好,在市区效果差,车友们有什么好办法给彤彤出主意哦。
不过这放大器装上后也没感觉有什么效果,在乡下效果好,在市区效果差,车友们有什么好办法给彤彤出主意哦。

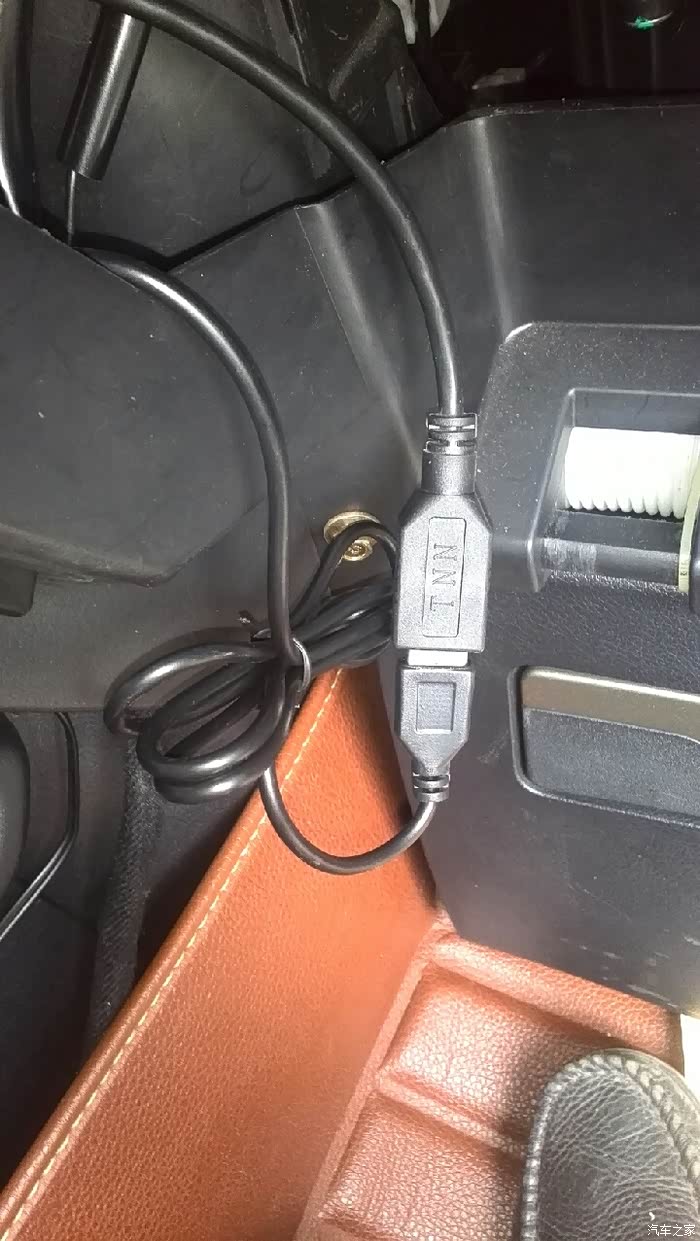

手套箱的USB和丰田的连接起来

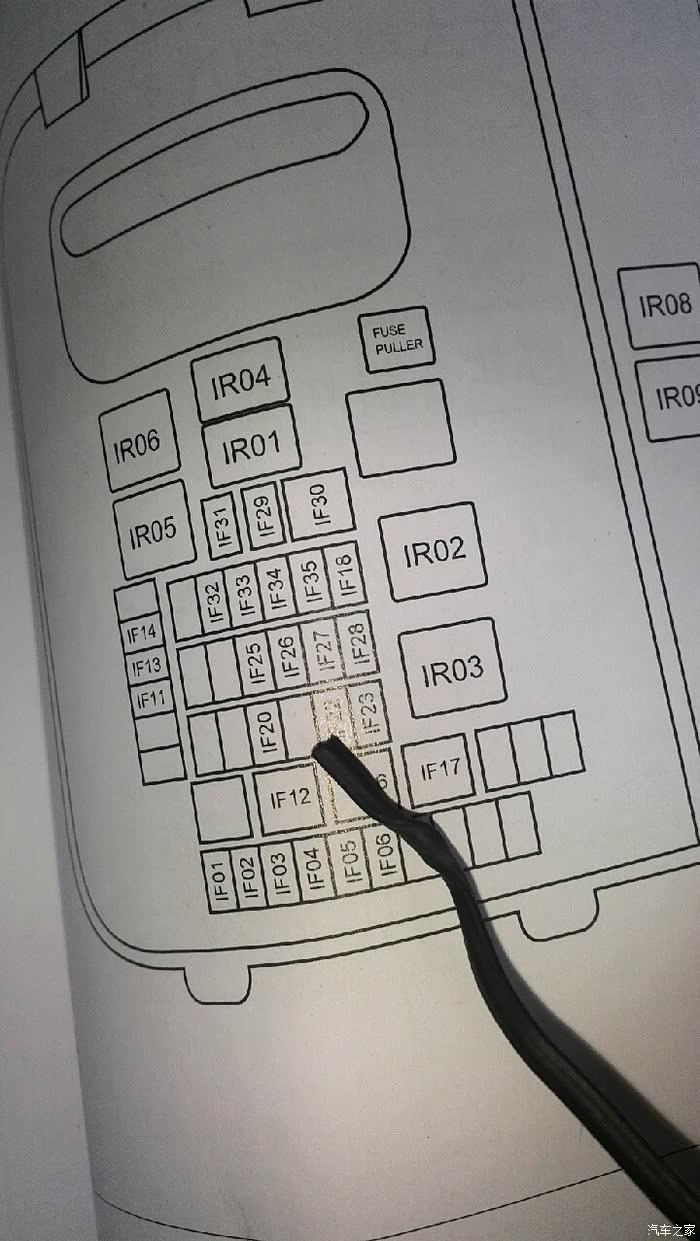

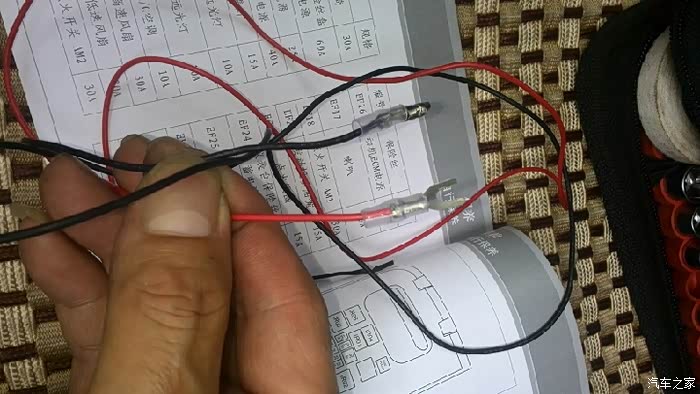

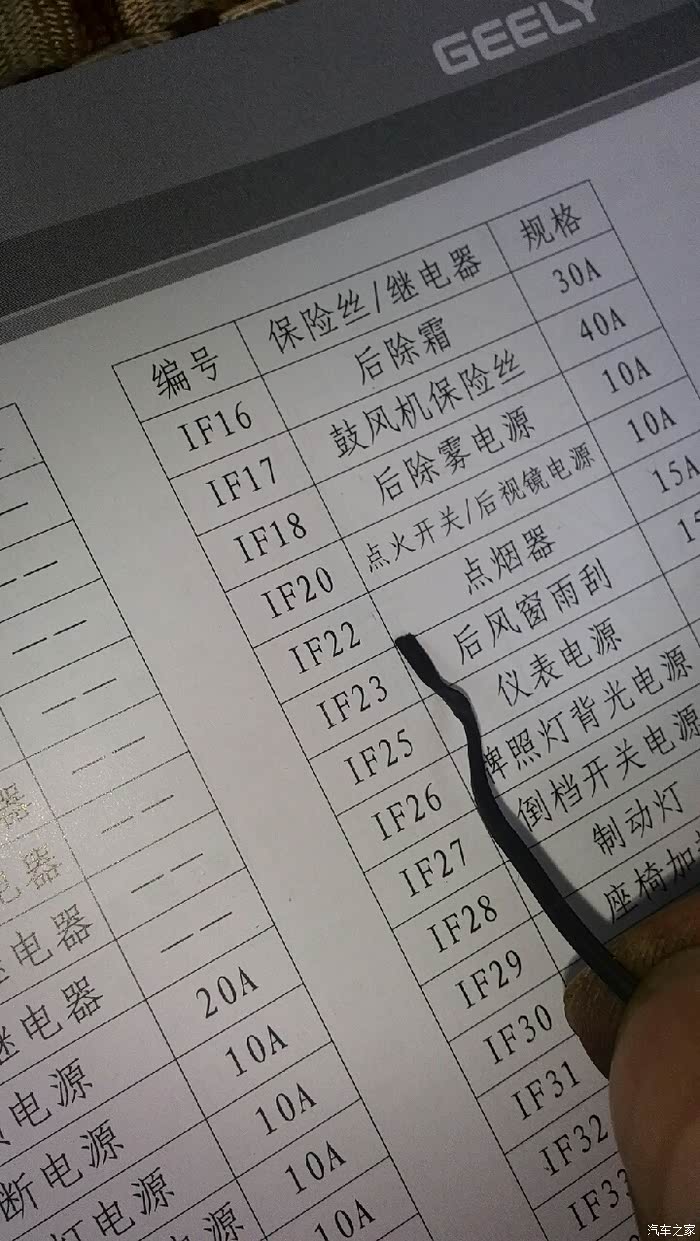

看下说明书图解找到点烟器保险的代码就知道是哪个了

对照图表一致就好了

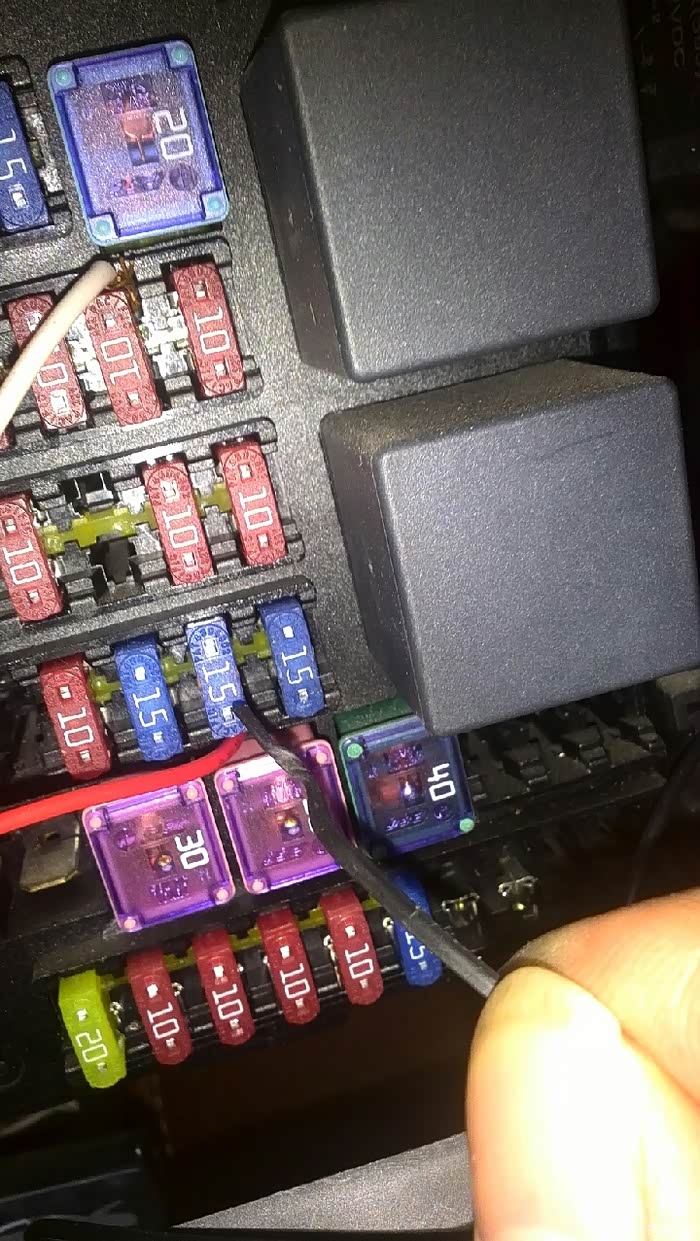

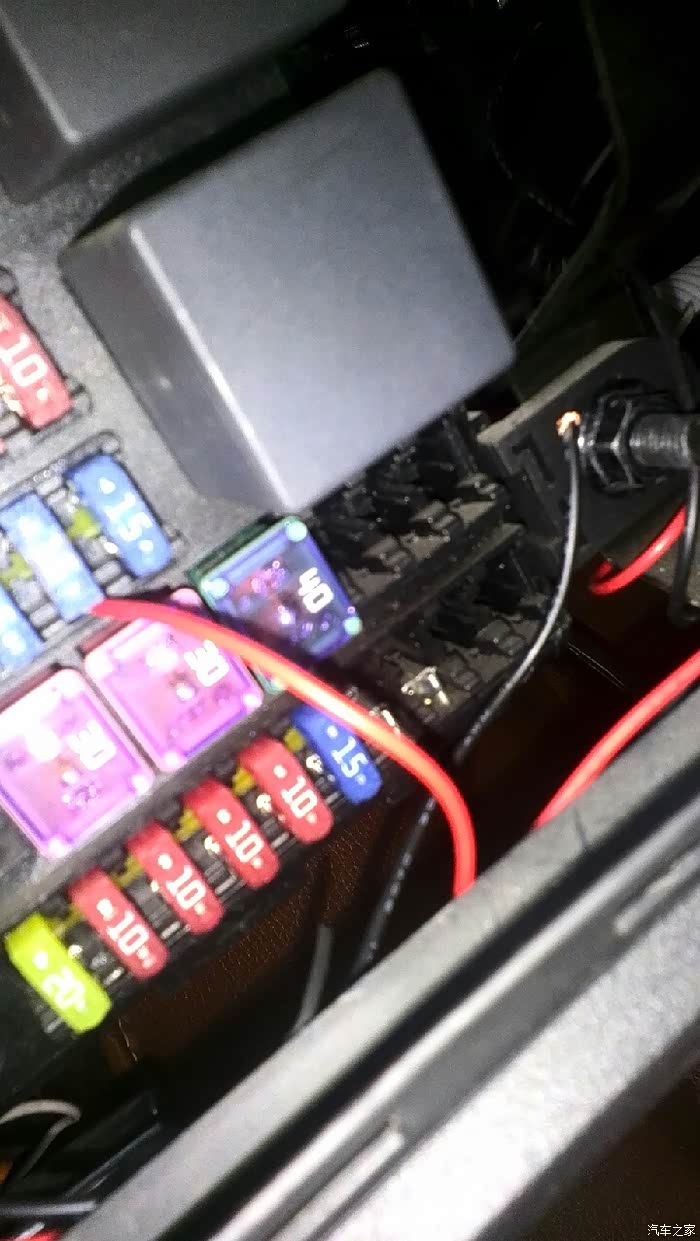

黑线指的位置就是点烟器的保险。

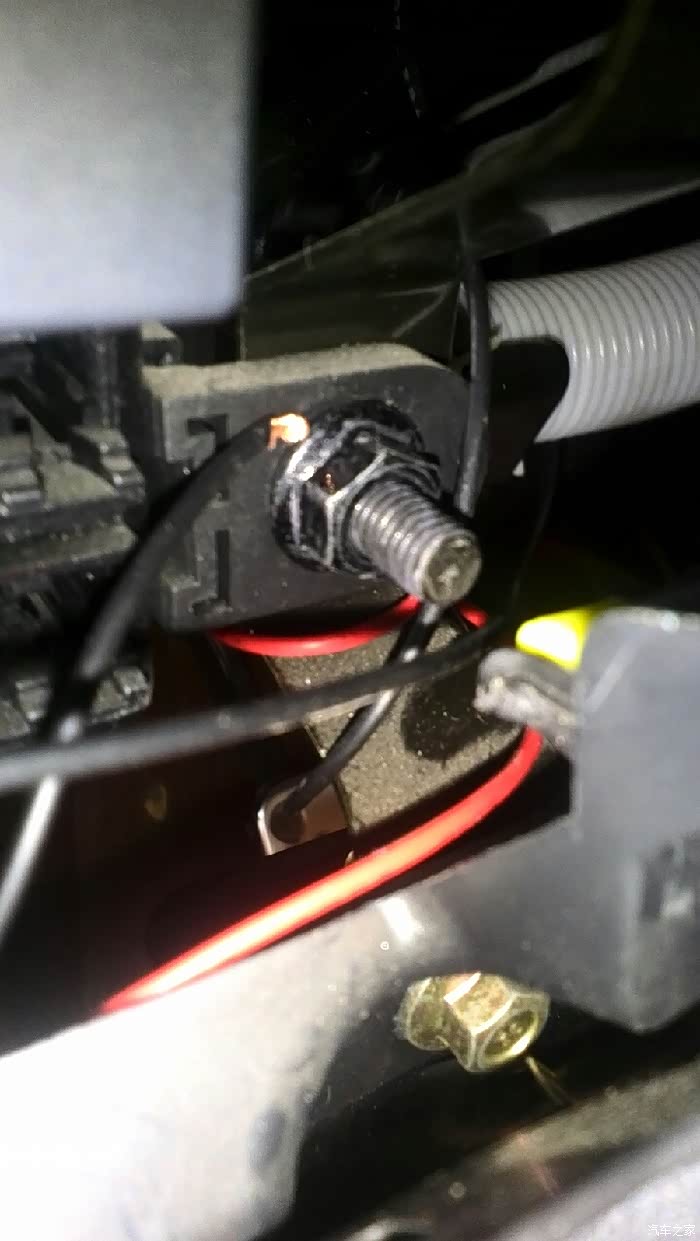

搭铁线刚好接在保险盒支架旁边的螺丝上,这样一个地方二个位置二根线方便接线和以后找线。

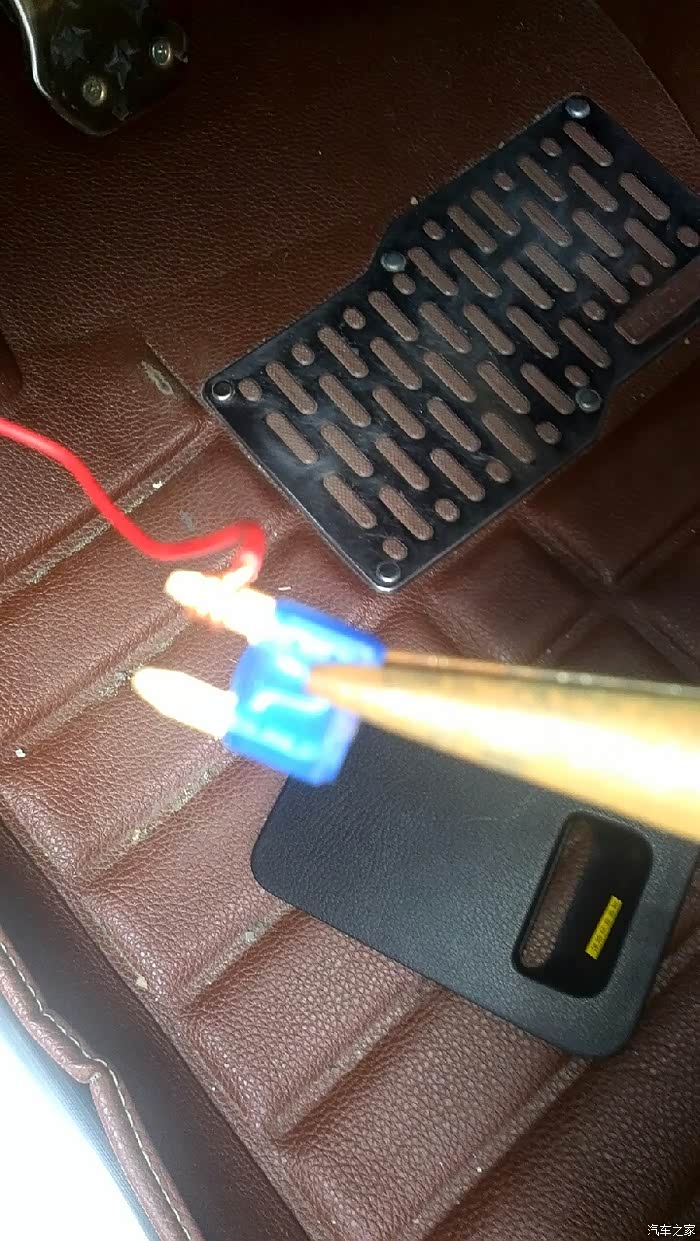

把火线接在保险脚上

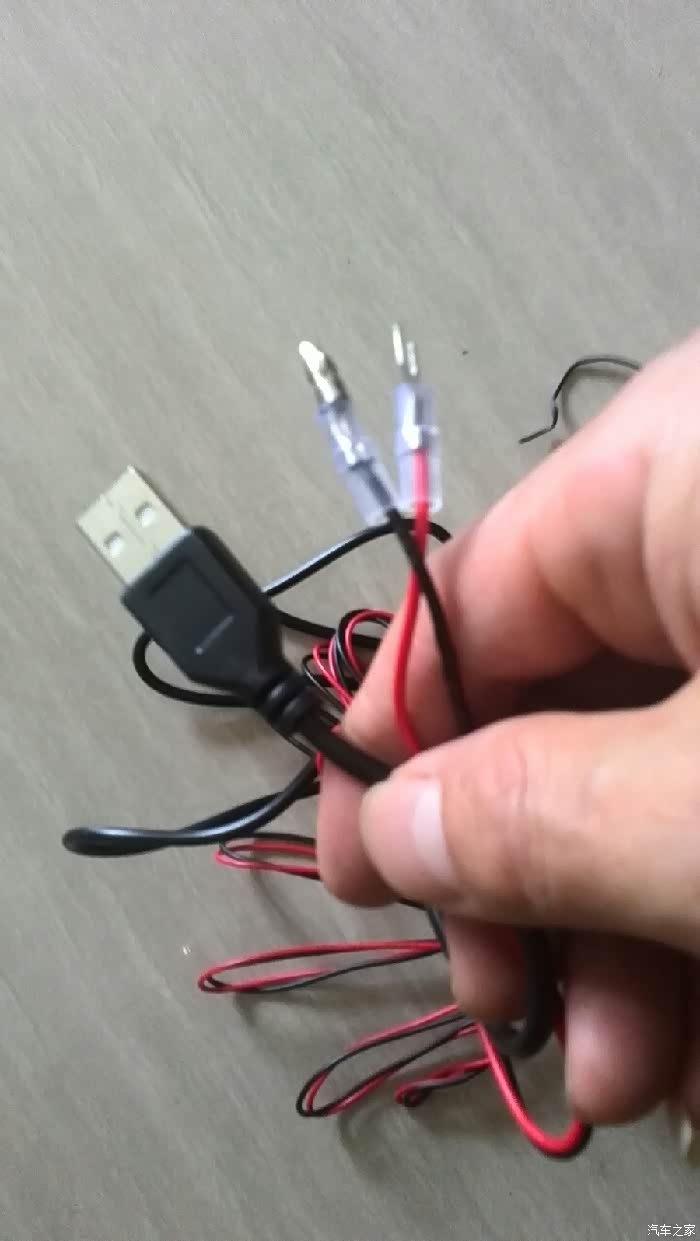

这是火线和搭铁线。这样接电不知道对不对,都是凭自己想像的整的。

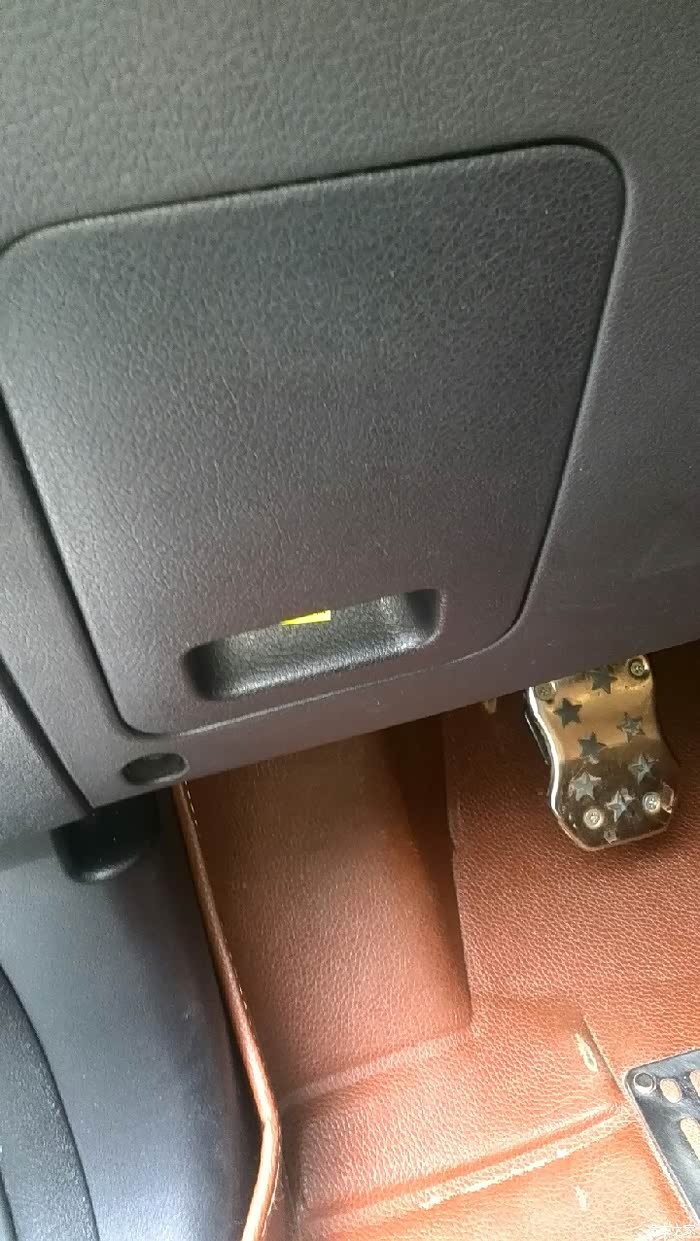

装好了装了保险盒盖板。

多余的给剪了留着以有用
全属接头都没用,是直接祼线接上的。
全属接头都没用,是直接祼线接上的。
TPR 防尘盖在保持了硅胶的柔韧性的同时,更好良好的阻燃效果。

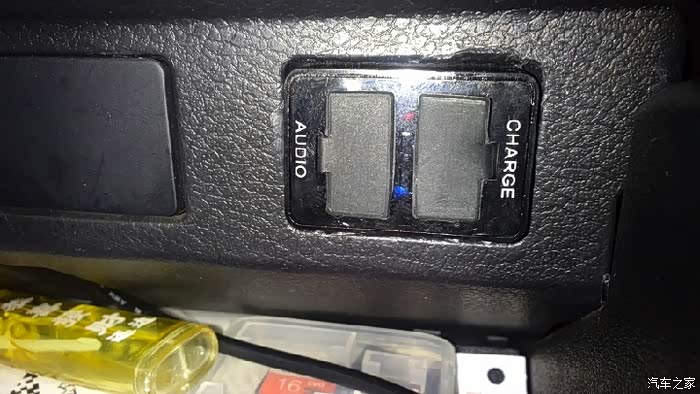

车辆启动后会点亮两颗LED蓝灯,透过烤漆面板显得低调奢华有内涵。

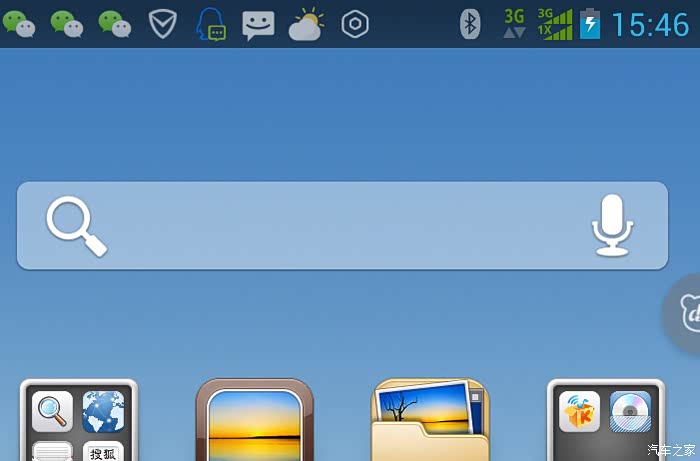

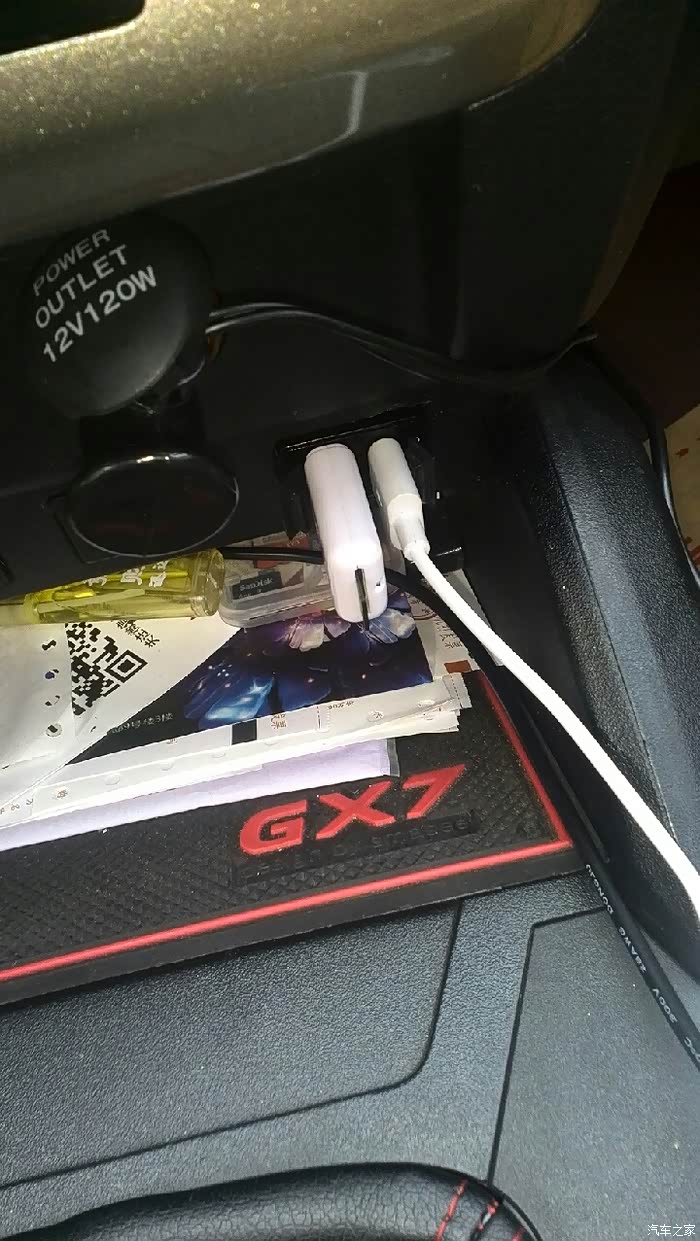

插上充电线手机上就显示正在充电了

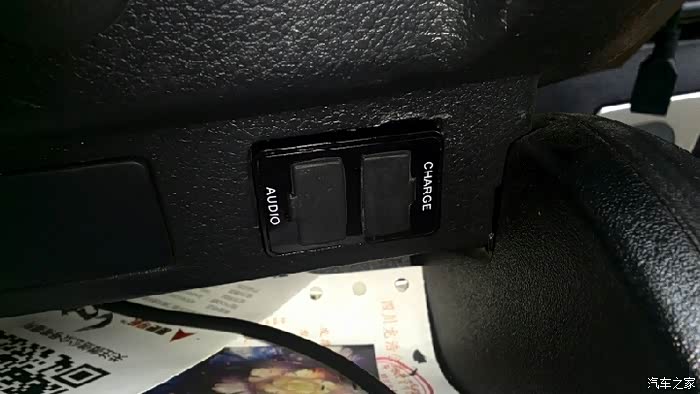

装好了,现在有6个充电口了

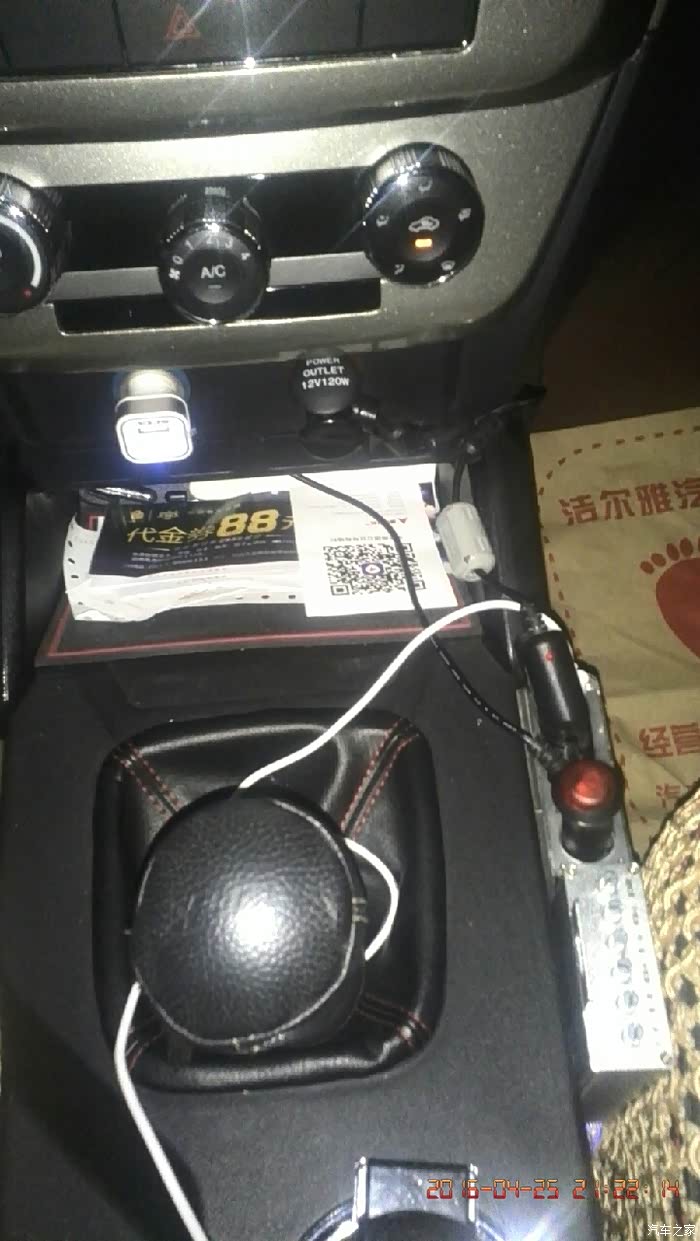

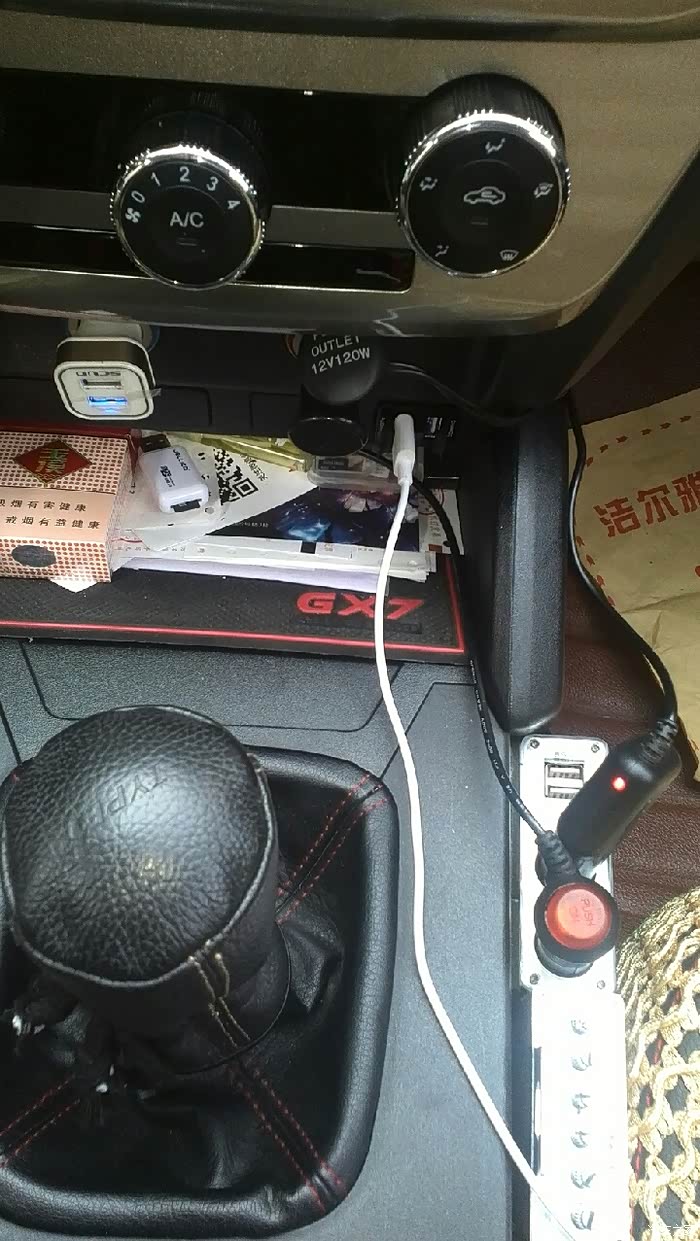

装好后的全景

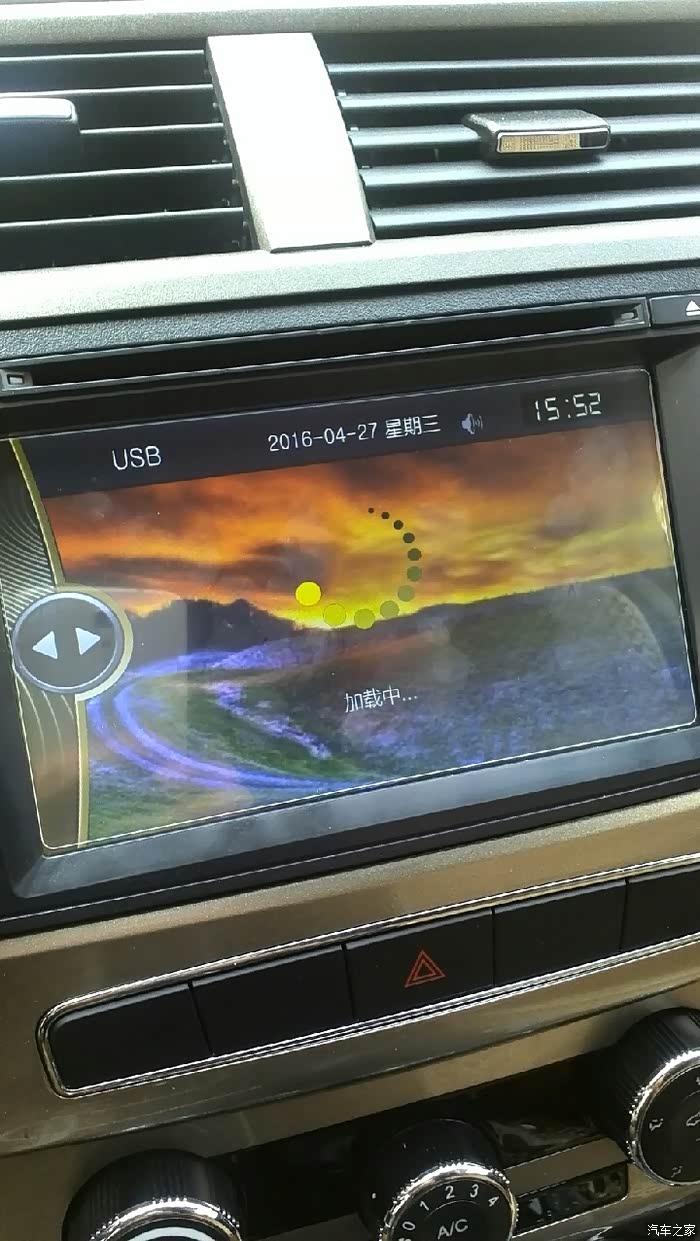

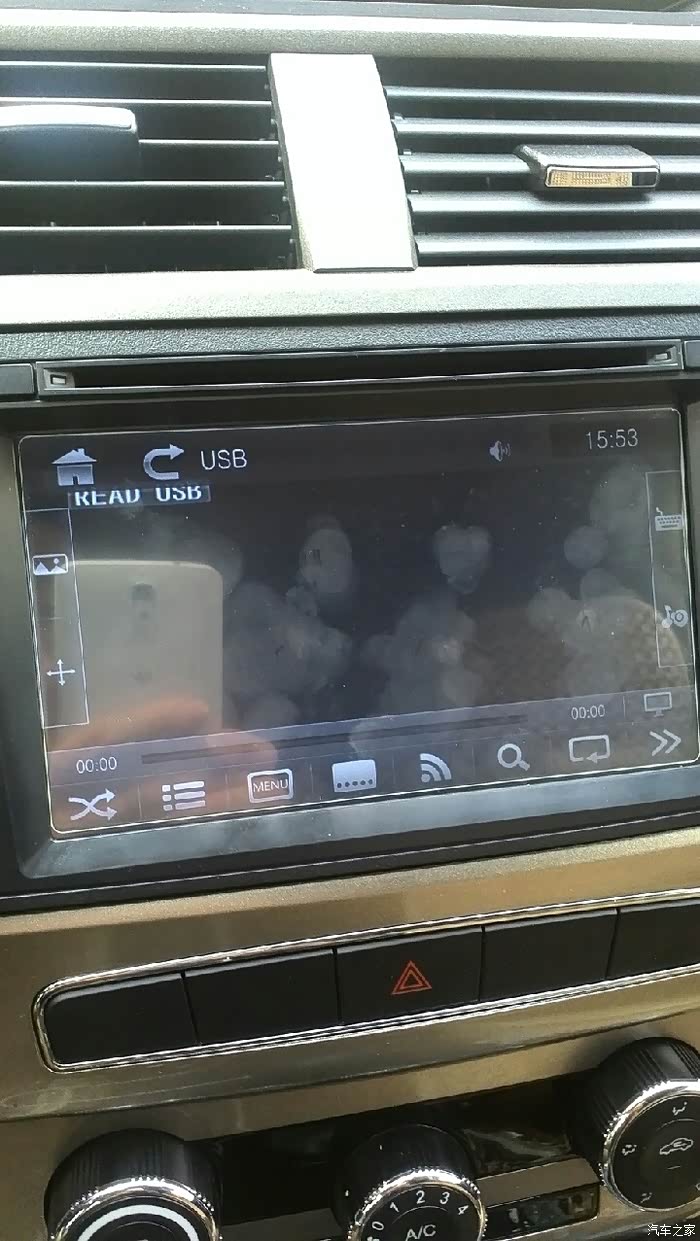

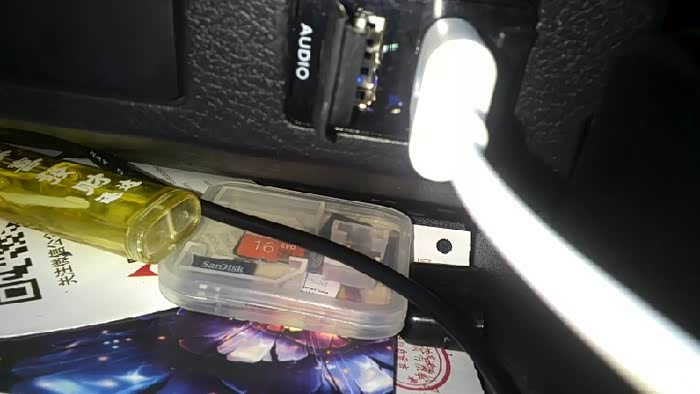

用U盘播放音乐

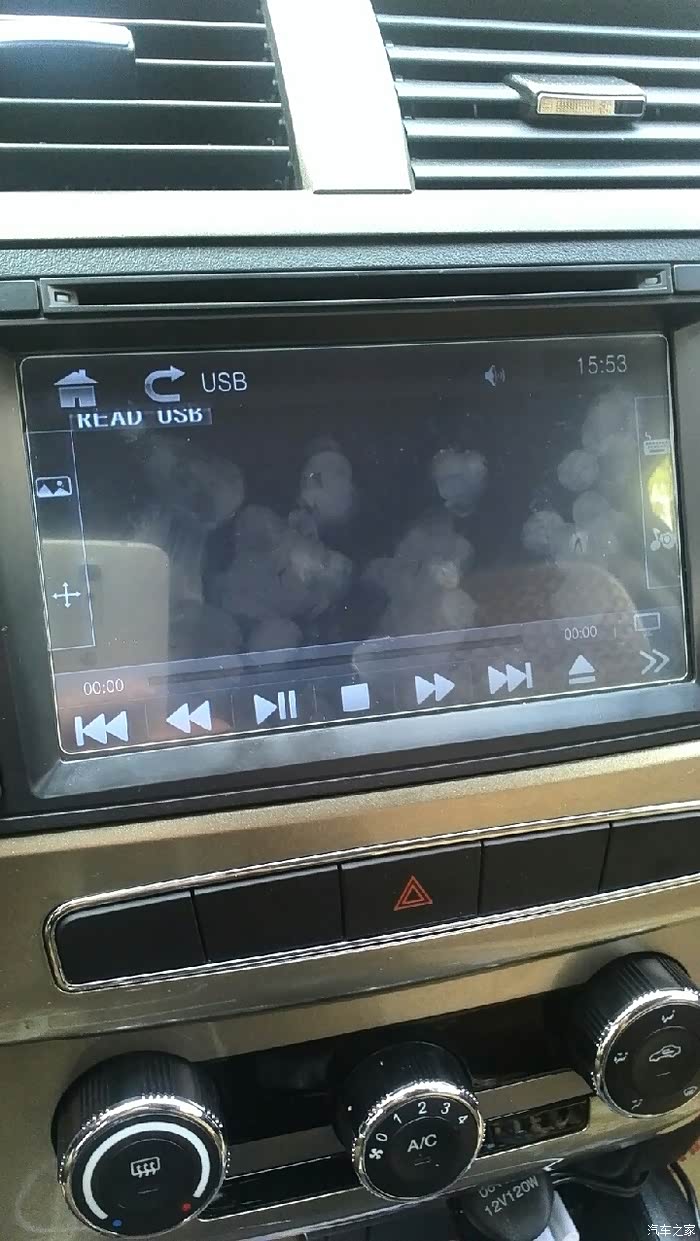

正在加载

不行哦,不知道是什么原因


谁知道应该怎么样设置才行

下午编辑贴子的时候又点错了,无意中上传图片后点完成结果多点了一下,显示是完成马上就变成发表了。
后来又重新编辑,下午时间不够白天也忙着照顾岳父,只能用晚上抽空才编辑完成了。在这里又要麻烦老优了。
彤彤装好后还有几个问题:一是这样接电有什么问题没有?二是用USB播放音乐怎么设置?播放不了是什么原因?三是收音机要怎么样效果才好?先在这里谢谢了!
请大家多提宝贵意见。
最后还是这句话:分享快乐互助友爱是彤彤的心愿。

后来又重新编辑,下午时间不够白天也忙着照顾岳父,只能用晚上抽空才编辑完成了。在这里又要麻烦老优了。
彤彤装好后还有几个问题:一是这样接电有什么问题没有?二是用USB播放音乐怎么设置?播放不了是什么原因?三是收音机要怎么样效果才好?先在这里谢谢了!
请大家多提宝贵意见。
最后还是这句话:分享快乐互助友爱是彤彤的心愿。
