本坛第一例!西门子机头换7850成功!最终还是7850（终级）

本人喜欢导腾!装导行一体机,小屏框!行车记录仪!大视野倒车镜,把啦吧升级为BOSE,航盛机头换7850,音响效果得到质的提升!看贴!http://club.autohome.com.cn/bbs/thread-c-639-11026246-1.html

前一段时间心血来潮,把航盛机头换成西门子的!看帖!http://club.autohome.com.cn/bbs/thread-c-639-12721570-1.html

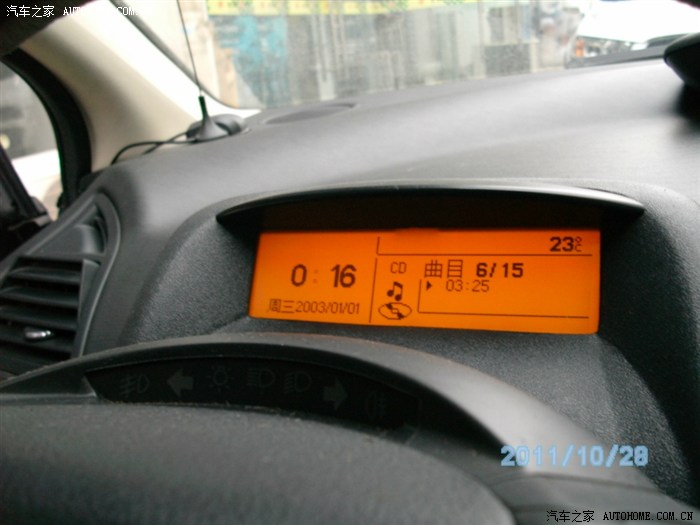

换了西门子机头以厚挺方便的!所有信息都可从小屏上显示!一木了然!

但听音乐时大吃一惊!声音拖泥带水!高音升不上去!低音下浅不足!和我音响没升级以前一样!

查找原因!西门子机头用的7563不失真功率28W,最大功率40W.而我航盛升机用7850不失真功率30W,最大功率50W.

从数据看差不多!为什么效果差那么大呢?原来要从它们结构说起!

7563功放管用的是晶体管!而7850用的是场效印管!场效应管动态范围非常大,快赶上电子管了,怪不得效果那么好!

这些是7563无法比的!或许你会说:那换成7850不就成了吗!.没那么容易,7563是27条腿,带和CPU数据交换的,而7850是25条腿!不带数距交换的!它俩不能互换的!

查阅论坛帖子,也没有改成西门子(RD4)的!我查看了7850和7563内部图,想了三天三夜,终于想出了改发!经过今天一天的该装,终于改成功了!下面我把改7850的祥细过程作业给大家!

  换7850动手能力差的不适合改(要搞清楚7850和7563A脚之间对应关系}还要改机头线路!(线路改不好容易自激IC烧毁!)一次机会"手银2点零"兄弟提供了7563可用7563A换的丰富好资料!抱着试试看的态度从网上定了7563A换上.

  总结一下,经过一星期的折腾,从7850到7563A,我感觉西门子机头IC还是换7563A比较好换,因为可做到无损换装!功能方面又不缺少!超低音和7850有一定差别!

感谢"手银2点零"兄弟提供的丰富好资料!

IC换成7563AH后一星期了！越用越不满意！虽比7563改善许多，但始终觉得不如7850，于是又网上订了拆机的7850（新的怕是假的），今天上午换上，听--------。在音量，高音，低音调节和以前一样的情况下（同一首曲子），感觉没很大变化！就是高音清澈了，低音不混了,下潜深了！

但我把低音调到+8，+9（以前7563A调+5就很混），低音非但一点不混，而且“我的天哪！”低音那么好，一点杂音没有，低音又非常有力，高音那么的清溪！人声还原那么的好！我一路听到家，现在心被震憾的还没平静下来！终于效果出来了！摸散热片，温温的！比7563AH发热还低得多！（看来上次买的7850是假的！怪不得效果和7563差不多，又那么烫！），7850不愧是发烧级的汽车IC！

再次告诉车友，动手能力好的还是换7850！

 7850的脚1,2,3,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21,23,24对印线路板1,3,4,,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21,22,24,25,焊上!(有人需要我可发祥图!)线路板23，26,27空着，不用！2脚焊一只10K的电阻！电阻另一端焊7850的4脚！(下面图的脚错了！有改不了，在这更正！）
