新款GX7原厂电容屏导航机加装USB外接插口

老帖新开:

因车友要求,本人改装成功新款GX7电容屏导航一体机外接USB接口

导航机界面见下图,车友提供

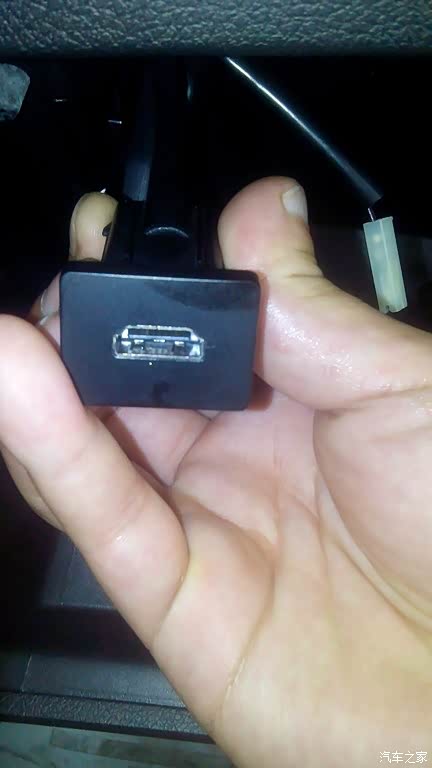

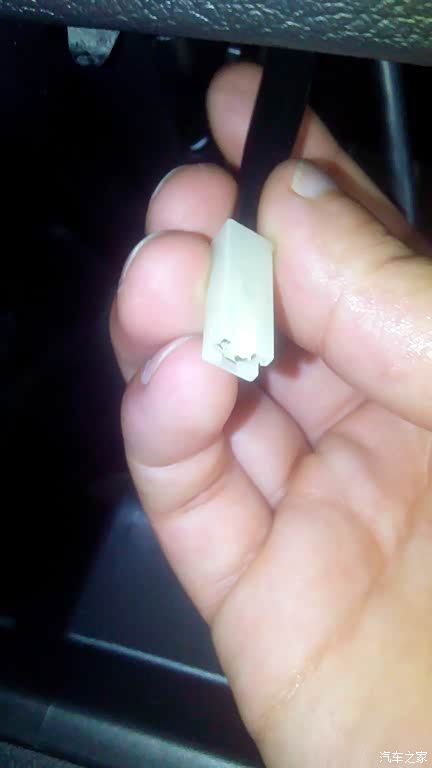

下图 副驾驶里的两个线头。车友提供

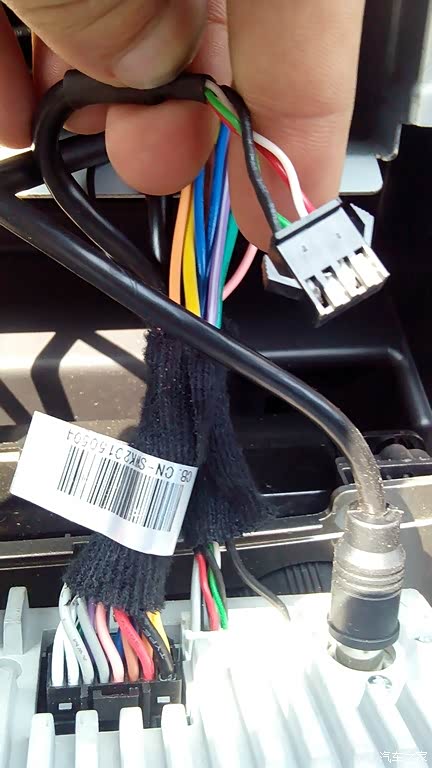

下图导航机 背图

下图导航机自带USB口

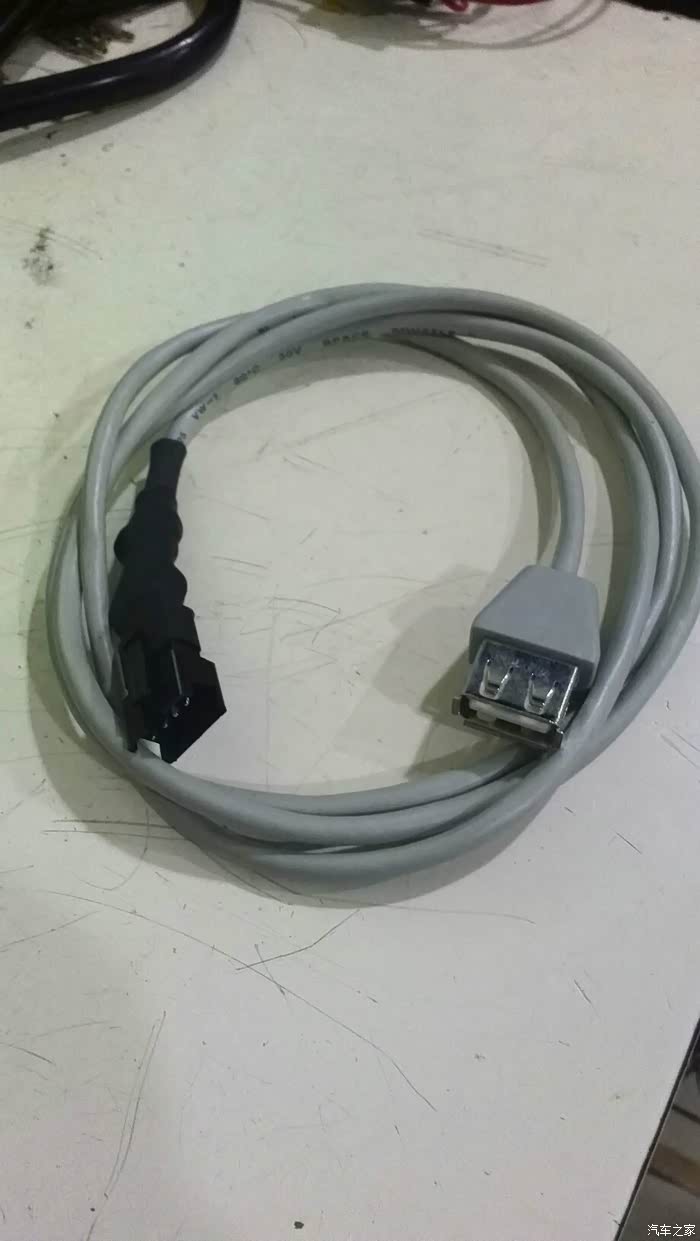

外接线成品,  *宝查 ( GX7 USB  ) 可以查到,线材品质还是与以前一样

====================================================================

2012款GX7原厂导航加装USB插口,不拆中控面板解决方案讨论

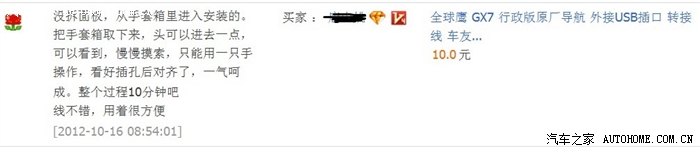

这是一个网友的使用评语

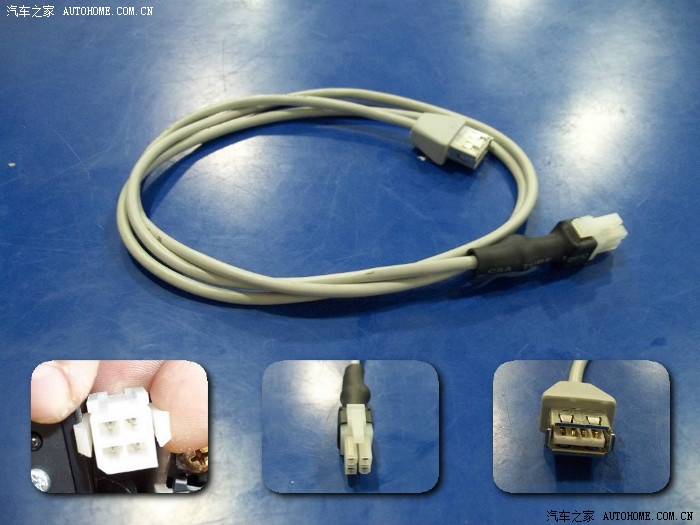

上图(大图)是主角 GX7专用USB延长线,图中 面三个图左是导航机后USB插座 ,

-----------------------------------------------------------------------------------------------------

后面是拆机图片,

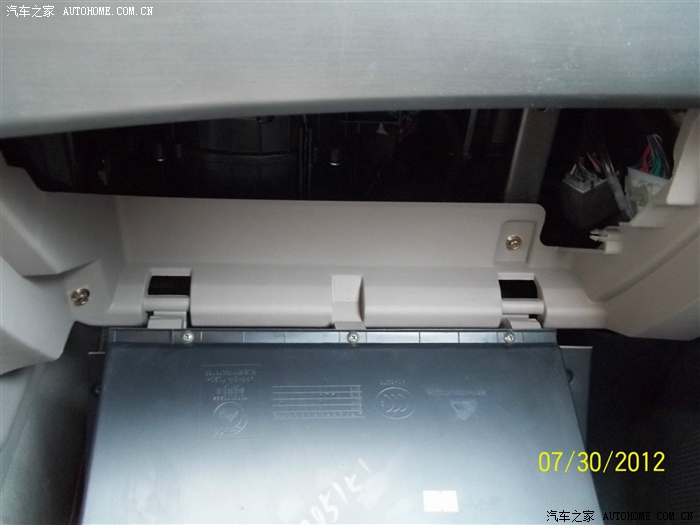

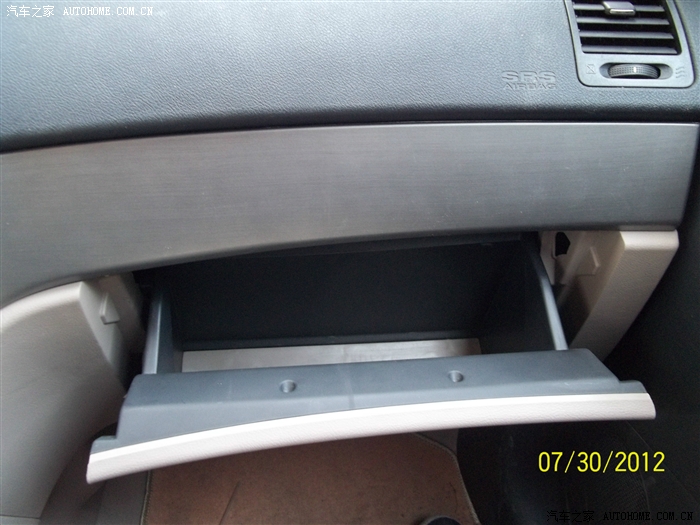

手套箱 打开

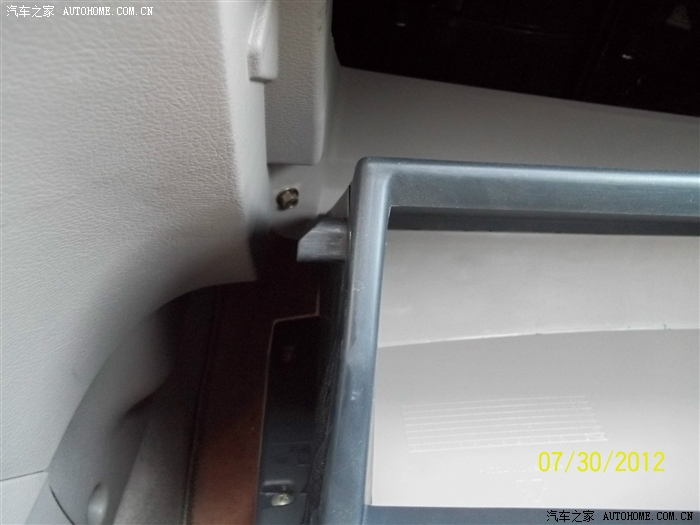

向右移动手套箱,打开在左卡扣,可以上下动动,左右动动

这里全是塑料件,稍会用力会弯曲,但不会压坏,车友们可以大胆来,有位车友说拆不下来,可能就是怕一用力会损坏,我在这里说一句不会的,胆大心细,一定可以的,实在拆不下手套箱的,下面就不用看了 去找ssss师付帮你吧
手套箱左右卡扣打开了

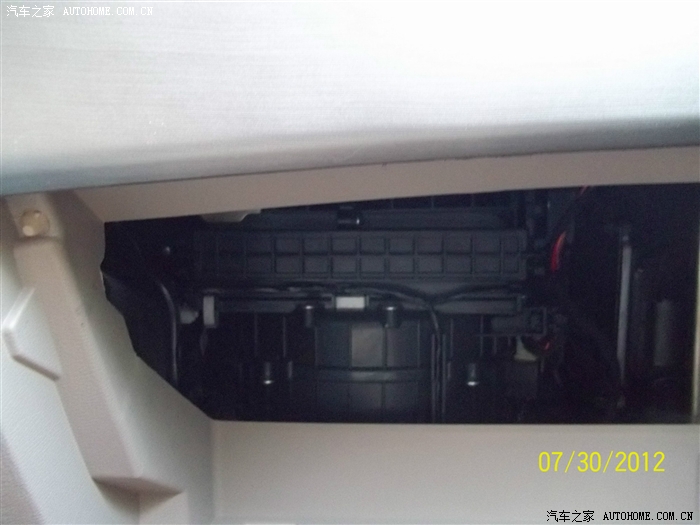

手套箱空出了

从手套箱中向中控台拍的

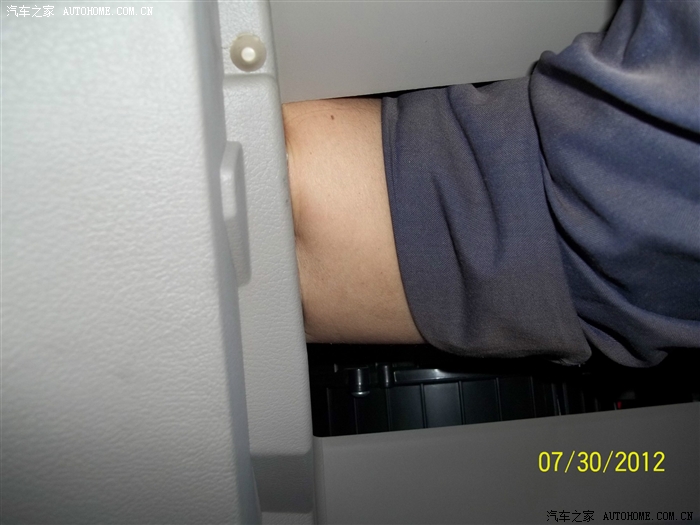

实图放进半只手臂

15楼有线束位置图
