【胎压监测】逸动尊贵版加装DVD可视胎压监测

首先感谢重庆车友dxaqi的启发 http://club.autohome.com.cn/bbs/thread-c-2429-15835753-1.html

下面上逸动尊贵原厂导航加装胎压监测的作业，直接上图！

上面这个线是对没有倒车影像但有便携式导航和倒车雷达准备的线，有倒车影像的忽略。

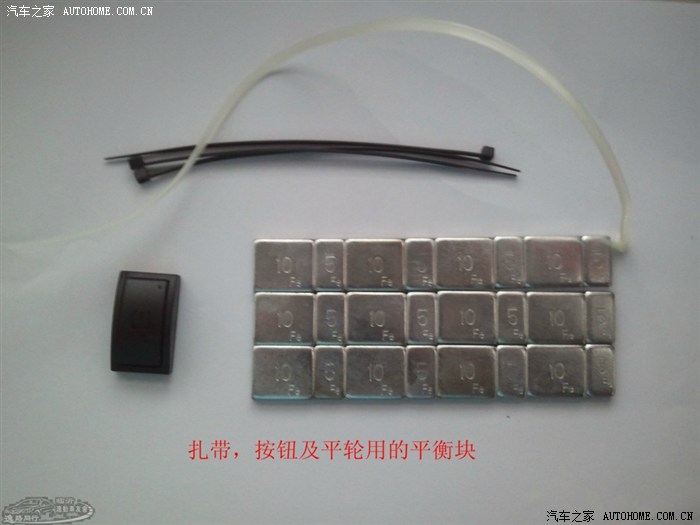

按钮为无线的内置电池，无需接线，背面是3M胶，找个合适地方贴牢即可，我贴在大灯调节的地方，忘记拍照。

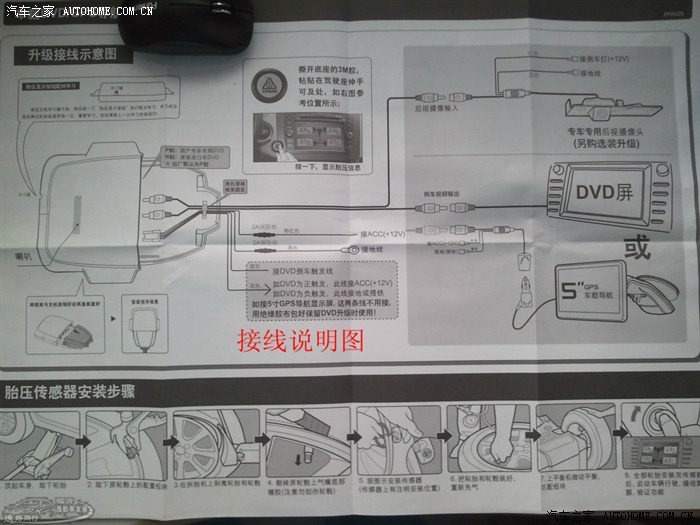

这张说明图是针对有倒车影像的接法。

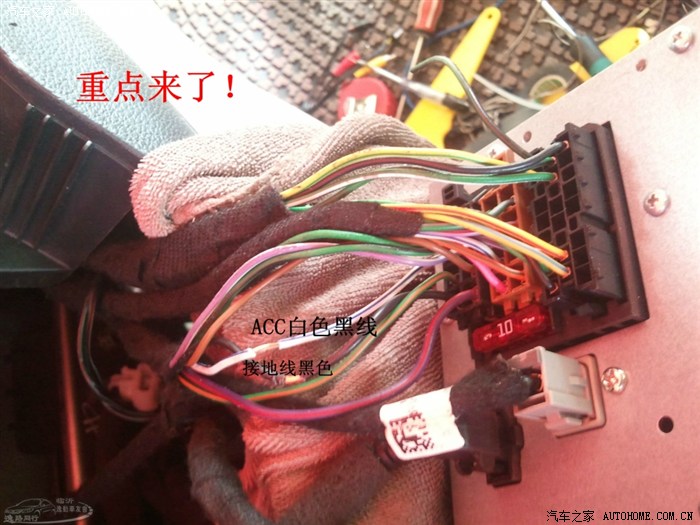

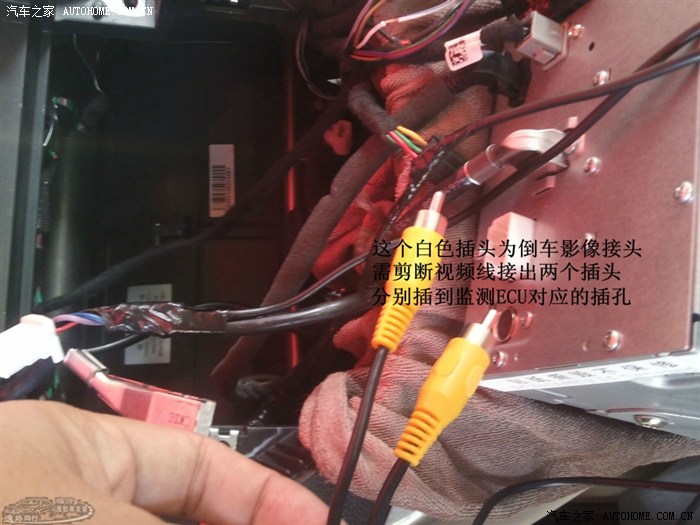

这个地方我看的不是很清楚，白插头那边多剥一点就能看到和视频线一模一样的样子了，接不麻烦，铜线，外面是包裹的屏蔽层那样，都要接。

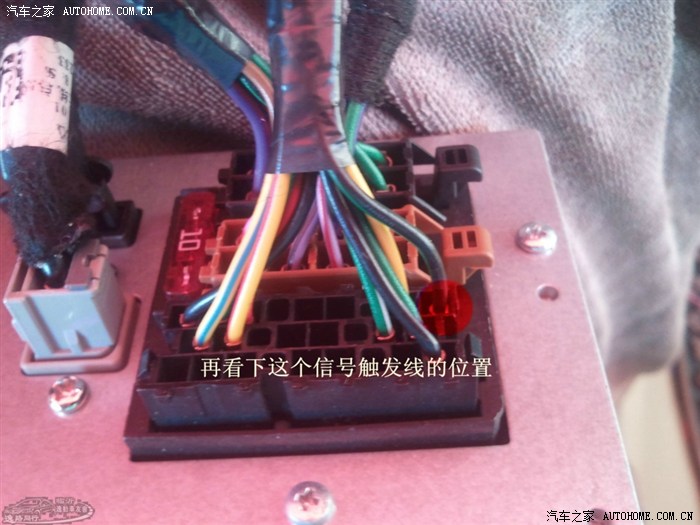

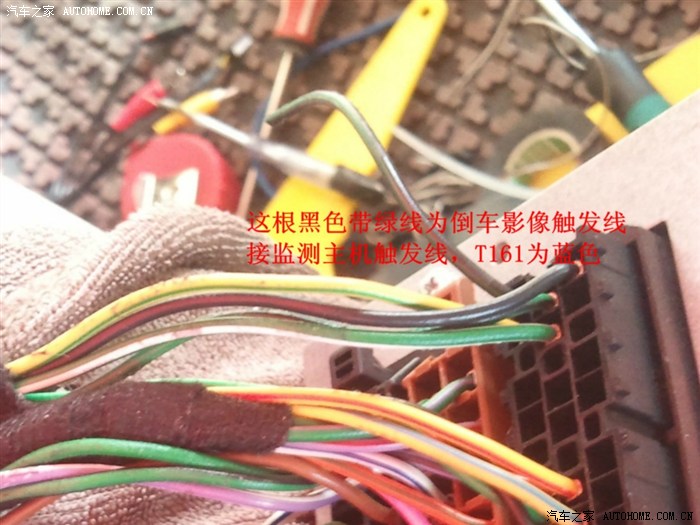

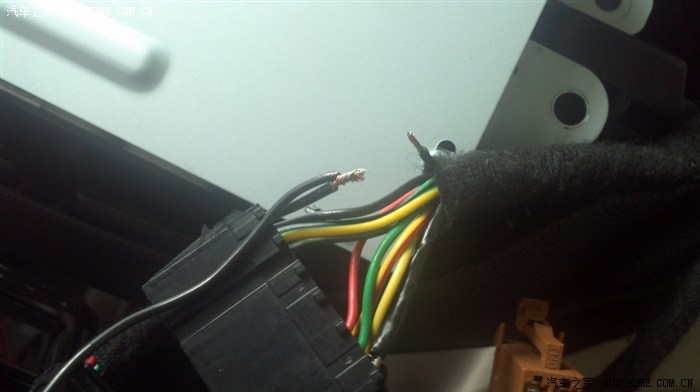

刚发帖的时候也翻阅了车友dxaqi 的帖子，确定是这条线为触发线。下图为dxaqi 接线图。

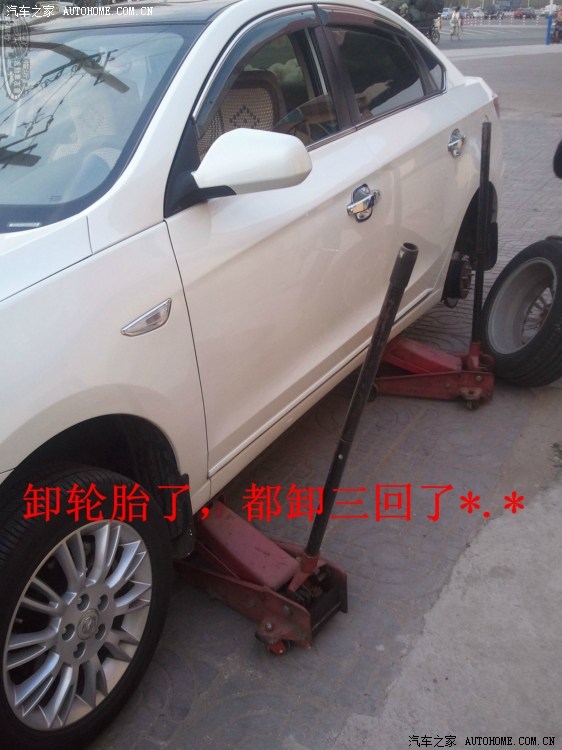

        以上图片及接线方式仅供参考，安装最好还是请专业师傅检测安装或去4S，以免伤及其他线路，未获取较好质保，我是在本地销售中心购买并在其售后安装，安装用时20分钟差不多- -#，加上去平轮得1个小时左右吧。花费950大洋，比自己动手贵不少，安全期间还是请师傅安装。

      今天二保归来，车况良好，3月4日车，7450公里保养，心情不错。哈哈~

      由于编辑匆忙，不美观，也有不清楚的地方欢迎来交流。临沂的朋友记得先加交流群哈。
