本人第一次发帖子不会写什么华丽的语言只能用图片代替本帖介绍普拉多安装大屏和原车安装360全景的对比带书包和不背书包安装360全景影像后面摄像头的不同还有还有原车屏幕安装凯立德导航细节下面开始就上图吧
本人第一次发帖子
不会写什么华丽的语言
只能用图片代替
本帖介绍普拉多安装大屏和原车安装360全景的对比
带书包和不背书包安装360全景影像后面摄像头的不同还有还有原车屏幕安装凯立德导航细节
下面开始就上图吧

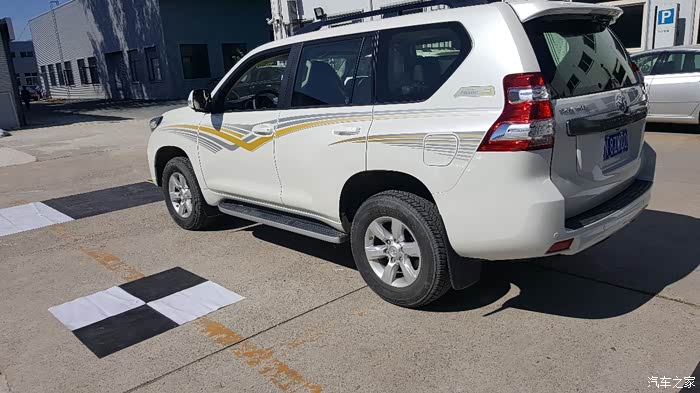

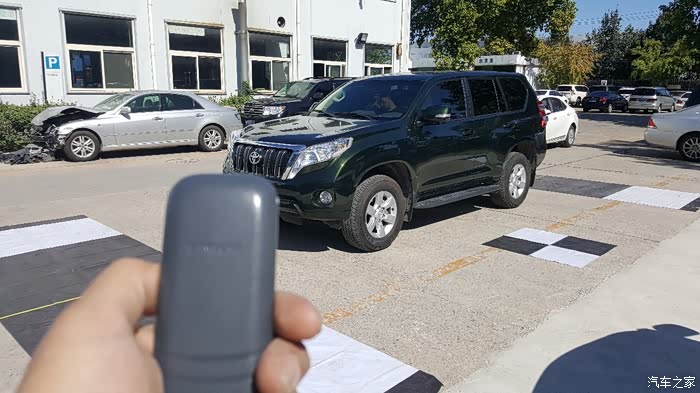

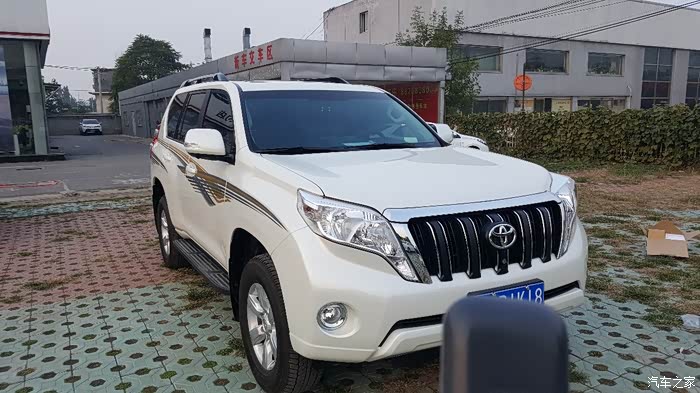

我看帖子常规都来个整车的照片 不会做图 请忽略我的三星小直板手机他会陪我拍完整个过程
不会做图
请忽略我的三星小直板手机
他会陪我拍完整个过程

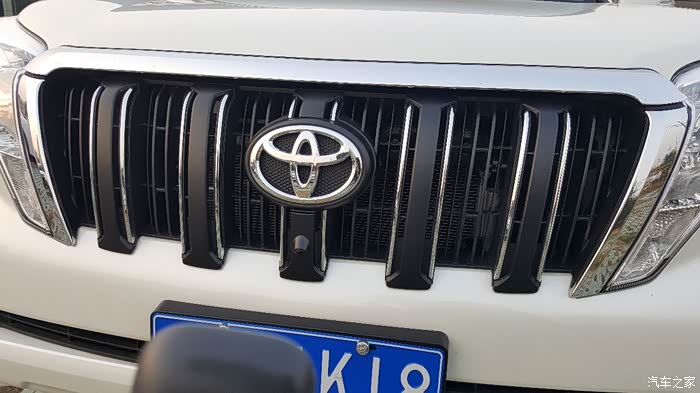

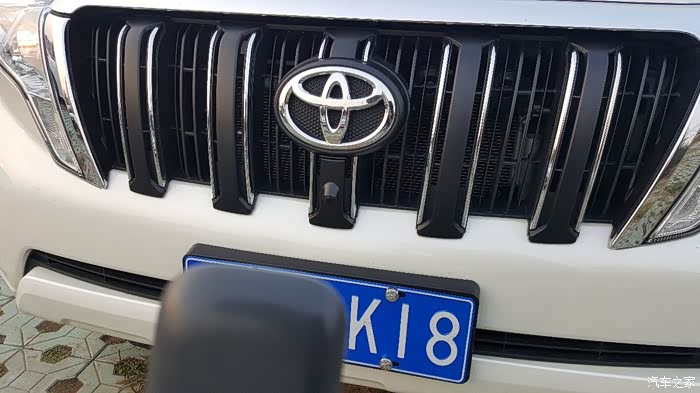

就先介绍摄像头安装位置开始吧 有的360全景摄像头安装标里本人感觉丑的要死 还是在这里好看多了
有的360全景摄像头安装标里本人感觉丑的要死 还是在这里好看多了
好看就在来张 因为原车高配就是在这个地方的 请忽略我的三星直板手机
因为原车高配就是在这个地方的
请忽略我的三星直板手机

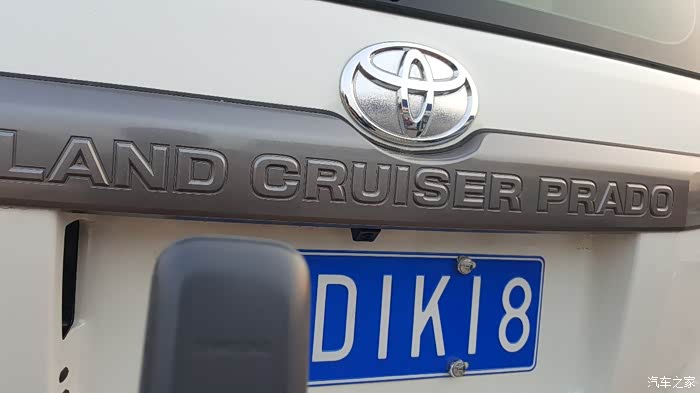

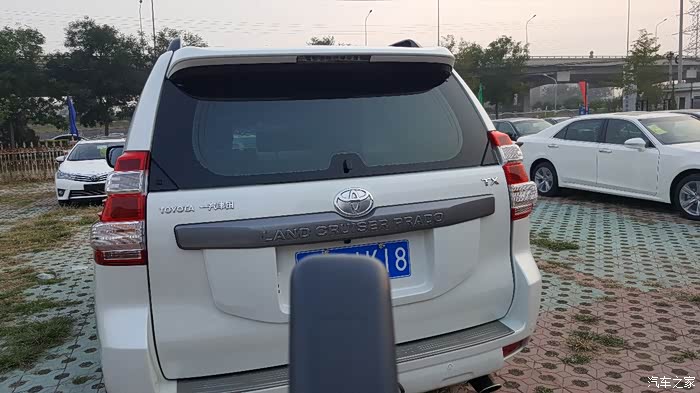

屁股照片不用多说了 摄像头都是安装在这里的
近距离效果 不知道用手机挡住车牌号会不会把我帖子删了求管理放过一码
不知道用手机挡住车牌号会不会把我帖子删了
求管理放过一码

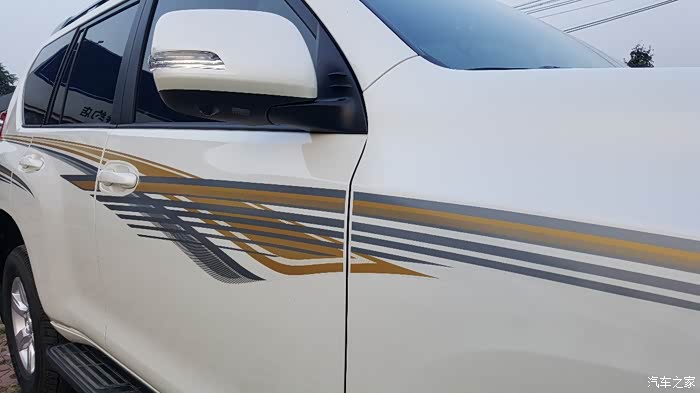

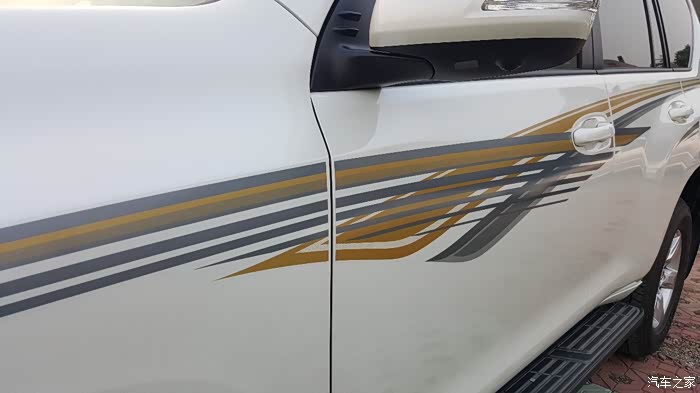

这个应该是左面摄像头 直接换的倒车后视镜底下的塑料壳子 我看见有的车友是打孔的 个人感觉没这个好看
直接换的倒车后视镜底下的塑料壳子 我看见有的车友是打孔的
个人感觉没这个好看
这个应该是右面摄像头 直接换的倒车后视镜底下的塑料壳子 我看见有的车友是打孔的 个人感觉没这个好看 复制上面的
直接换的倒车后视镜底下的塑料壳子 我看见有的车友是打孔的 个人感觉没这个好看 复制上面的

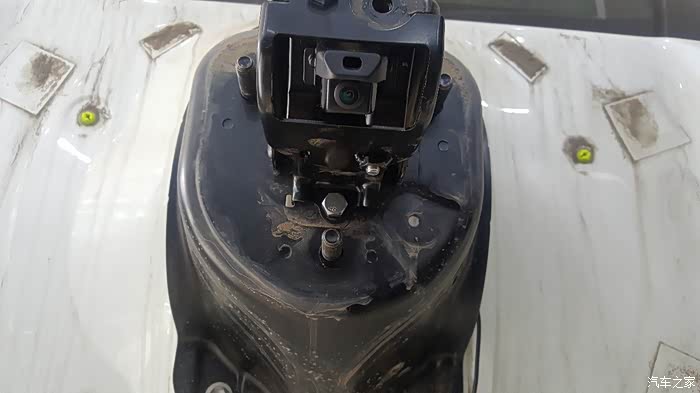

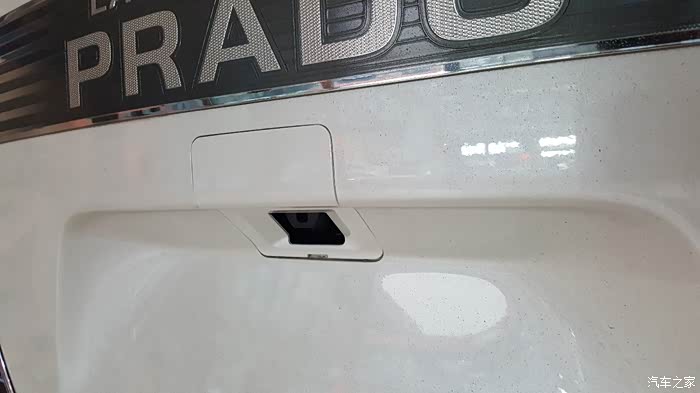

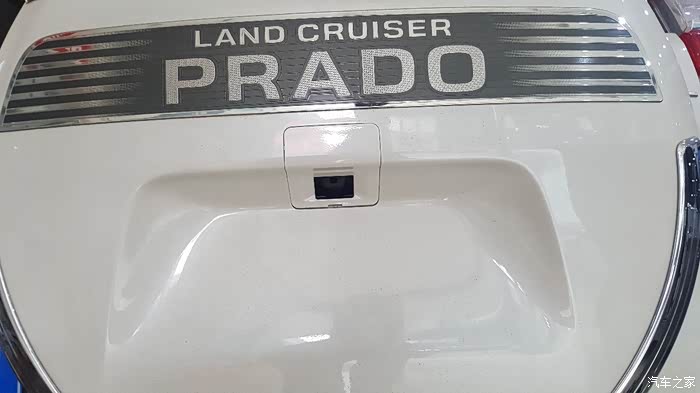

下面介绍下背小书包后面摄像头是什么样的 快看看你的是这样的么？

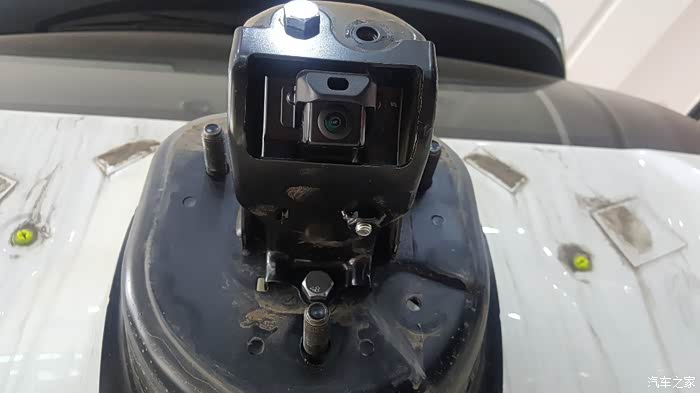

近距离来张照片

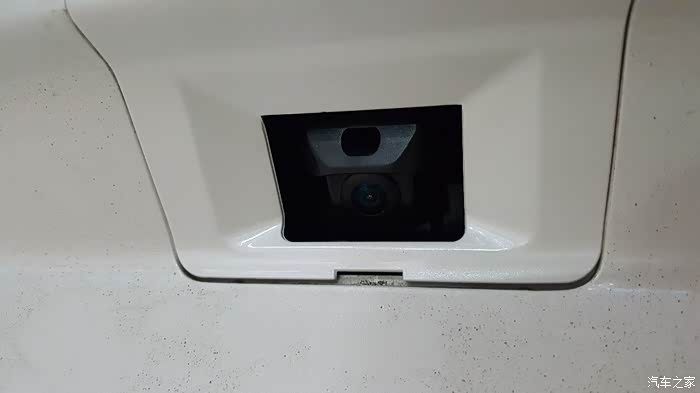

特写

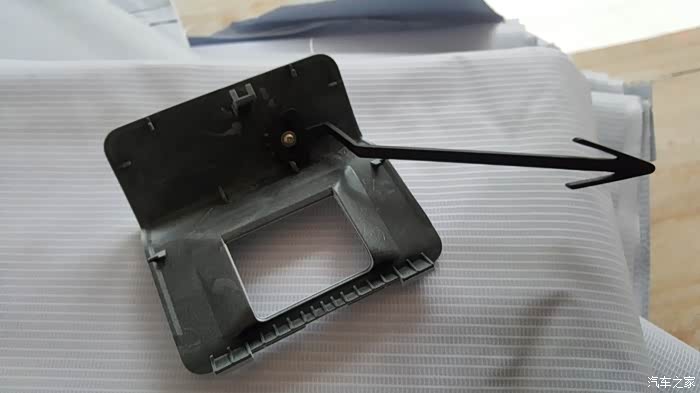

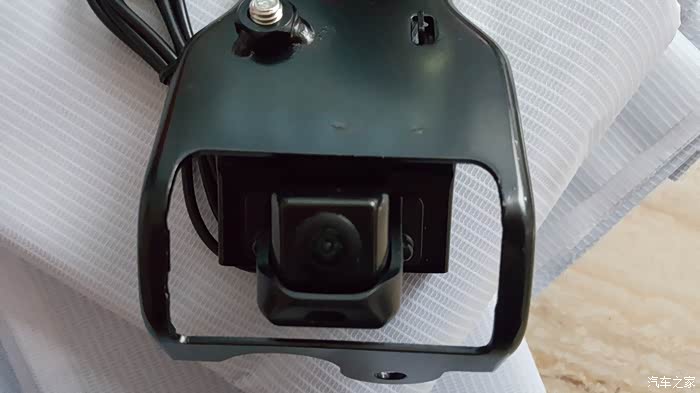

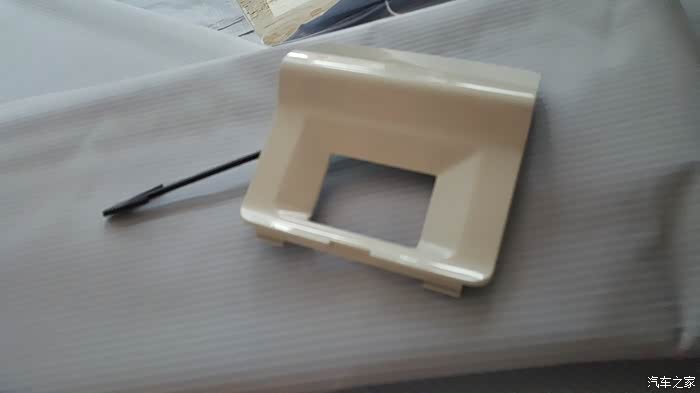

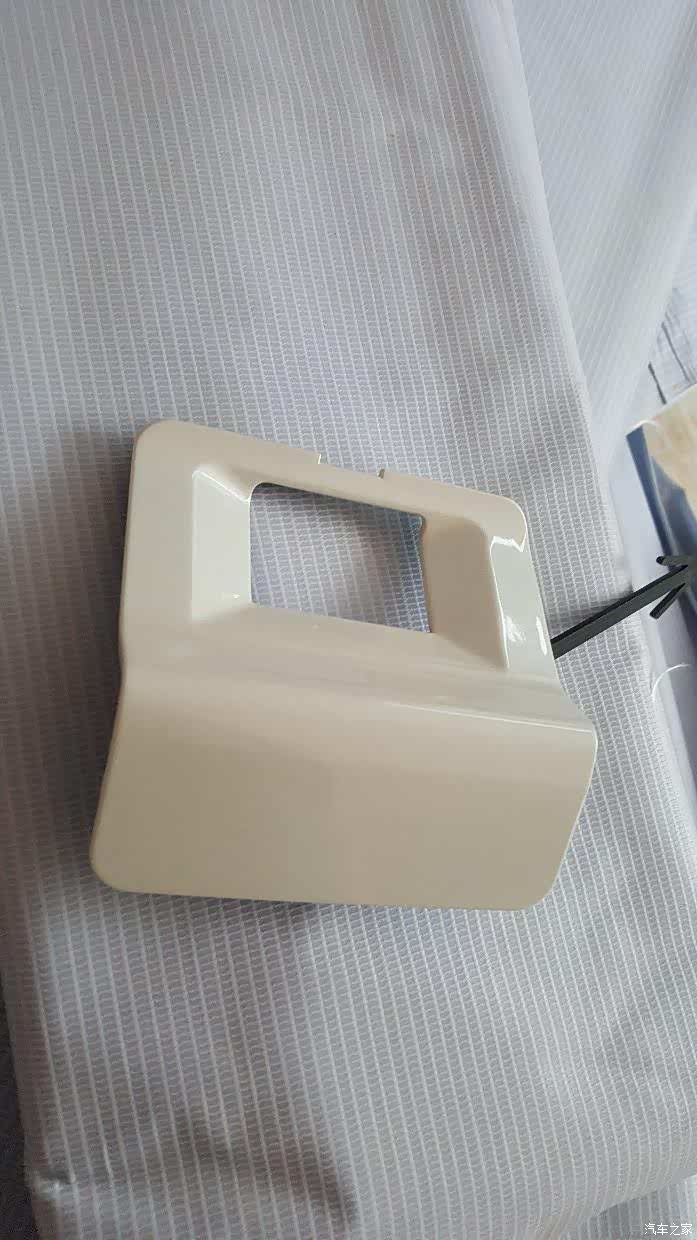

外面的壳子
背面
正面

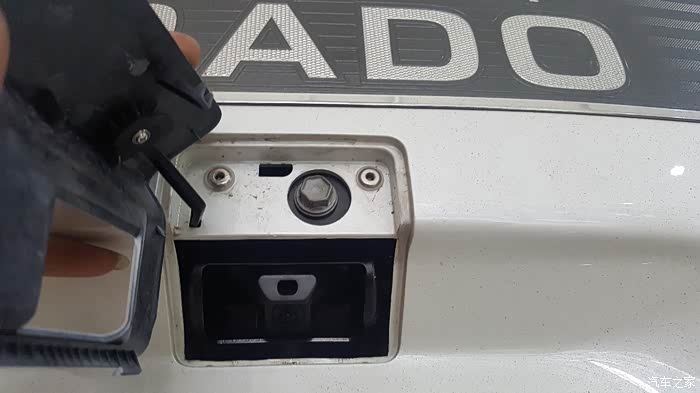

这样安装壳子的和原车的基本一样就是这里有个方形的孔
用两个螺丝拧上去的
这才叫专车专用摄像头
不用打孔不会被扣掉

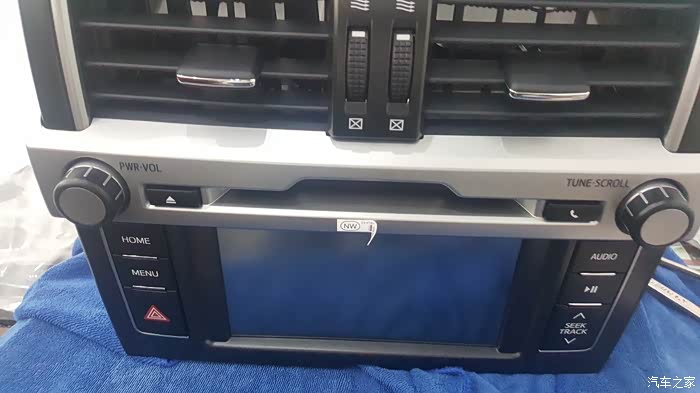

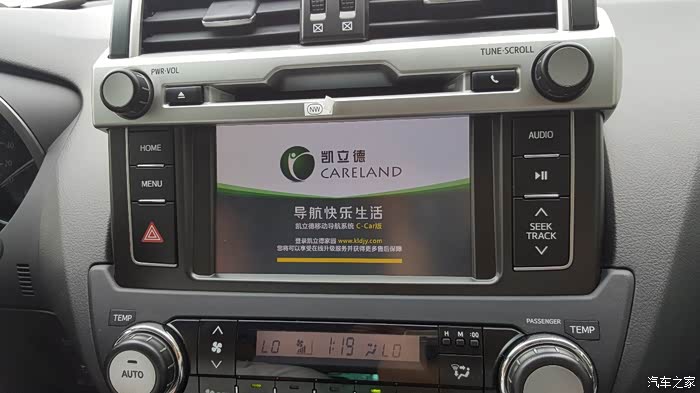

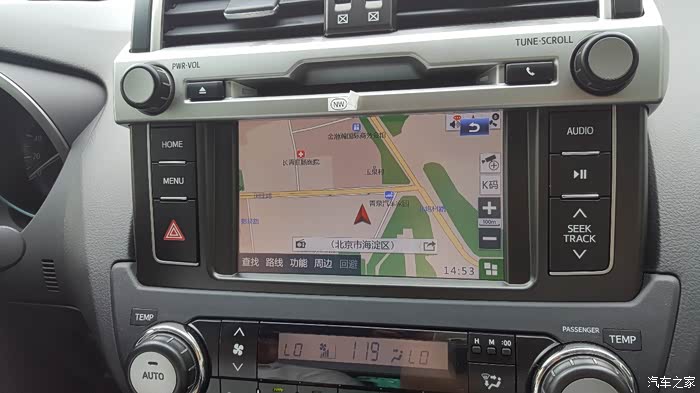

在来介绍下凯立德导航一般原车屏加装好像都是这个样子的
大家都比较熟知的凯立德导航
安装个人感觉比较简单了

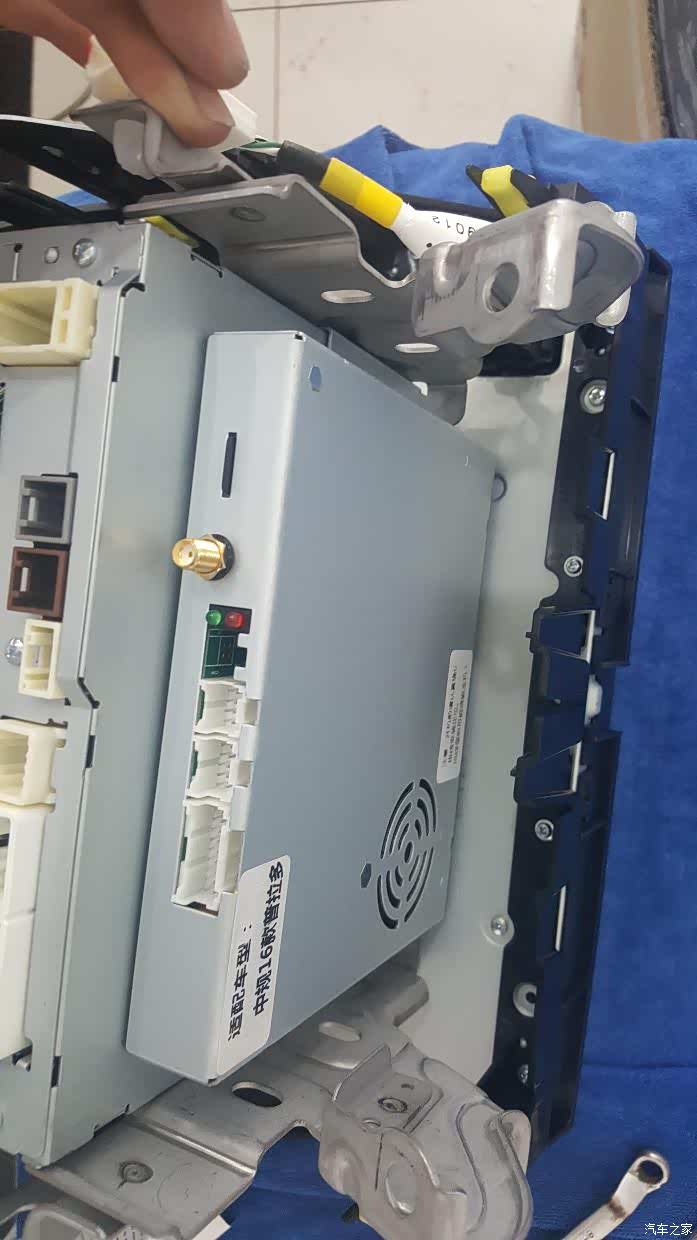

后面加个导航模块 但是要细心的插排线一定要检查好 会烧屏幕的
但是要细心的插排线一定要检查好
会烧屏幕的

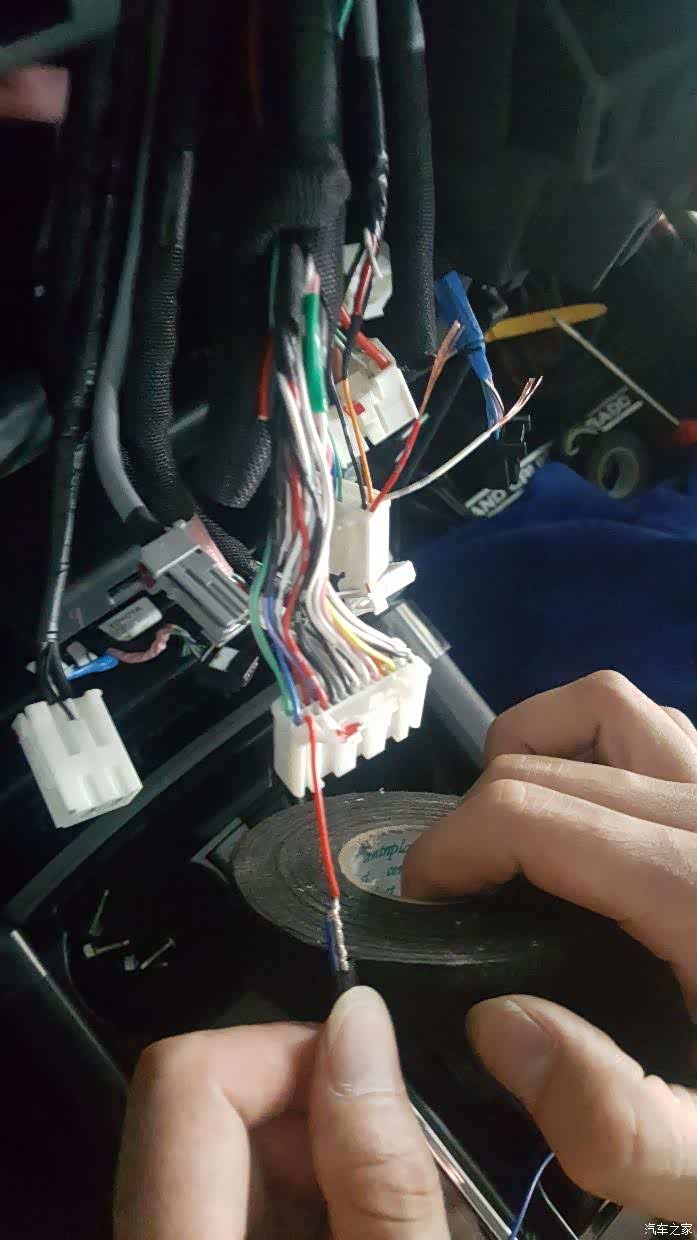

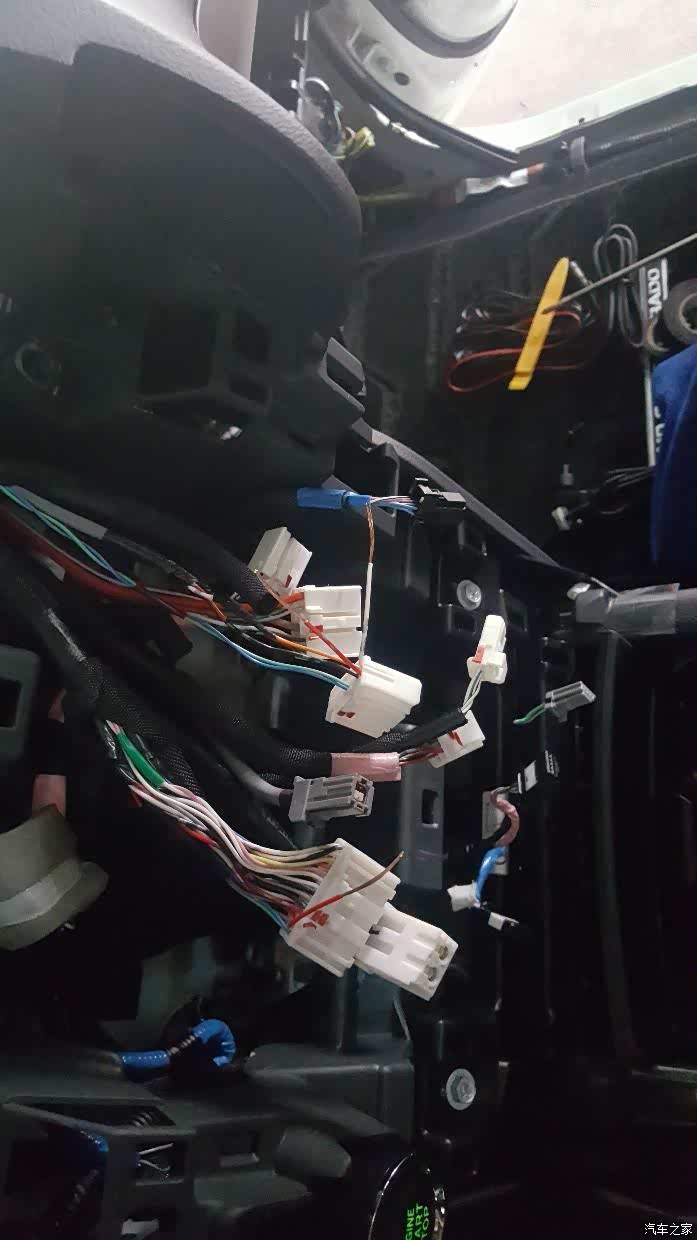

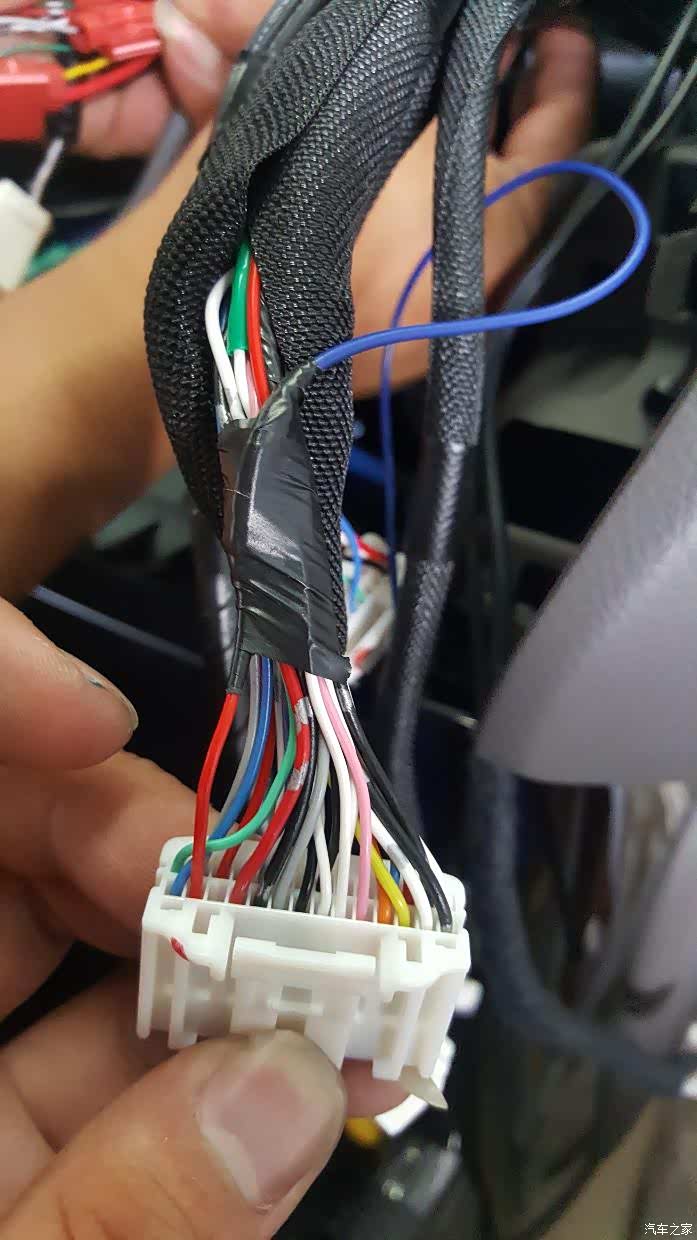

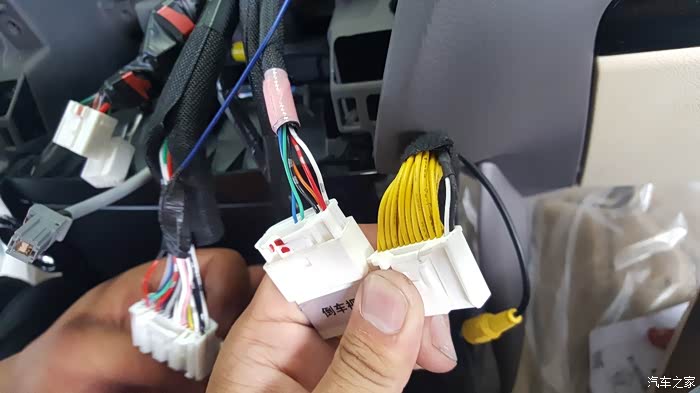

原车线好多 看剪短了一根这个是倒车的线 安装360正常来说要剪短的 这个机器是不需要加解码器什么什么的直接视频就可以传输进去的
看剪短了一根这个是倒车的线 安装360正常来说要剪短的 这个机器是不需要加解码器什么什么的直接视频就可以传输进去的
360全景的检测线接到原车刚刚剪断的线上用胶布包好
一定要包好哦

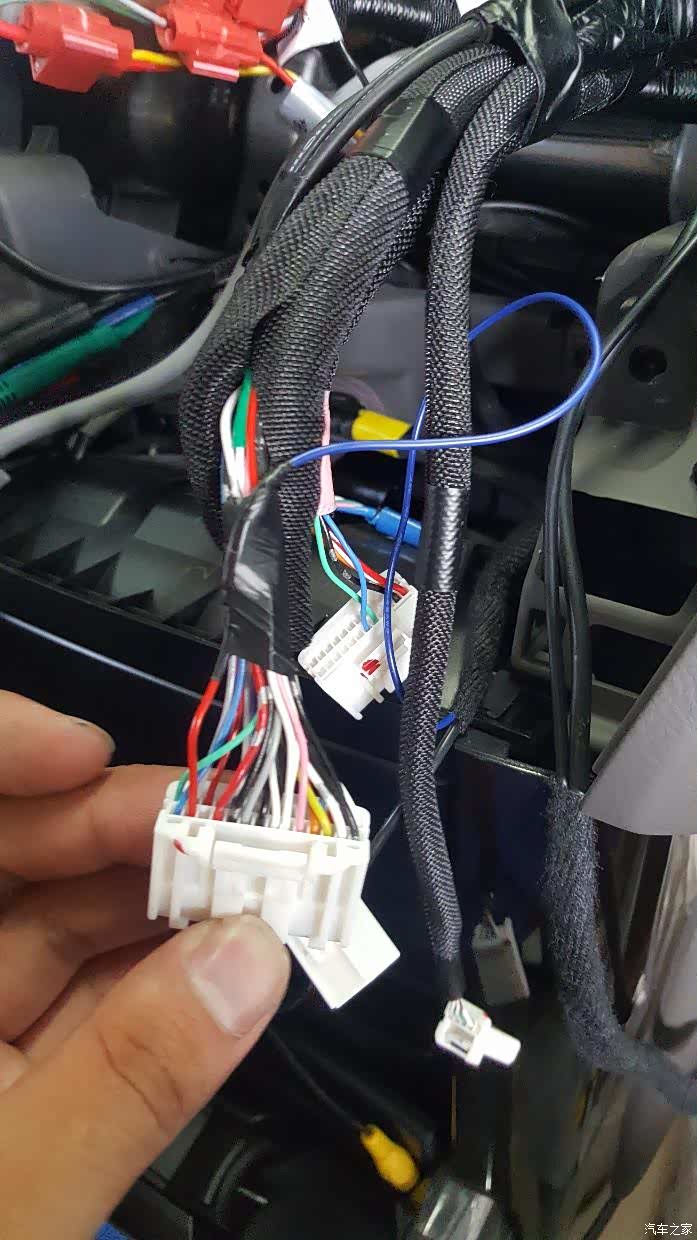

360全景的电源在原车插头上取点就可以了 像这样 ACC +12 地线

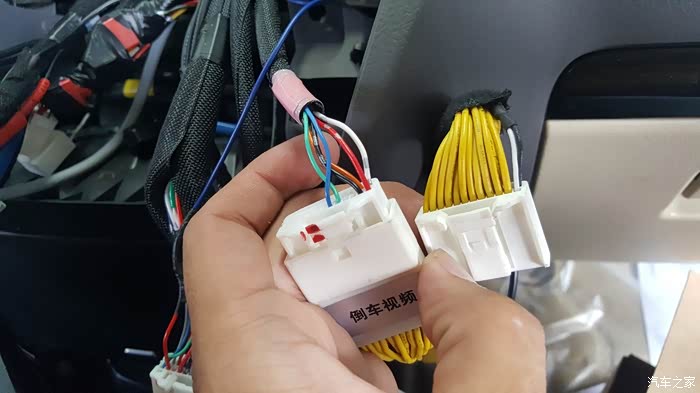

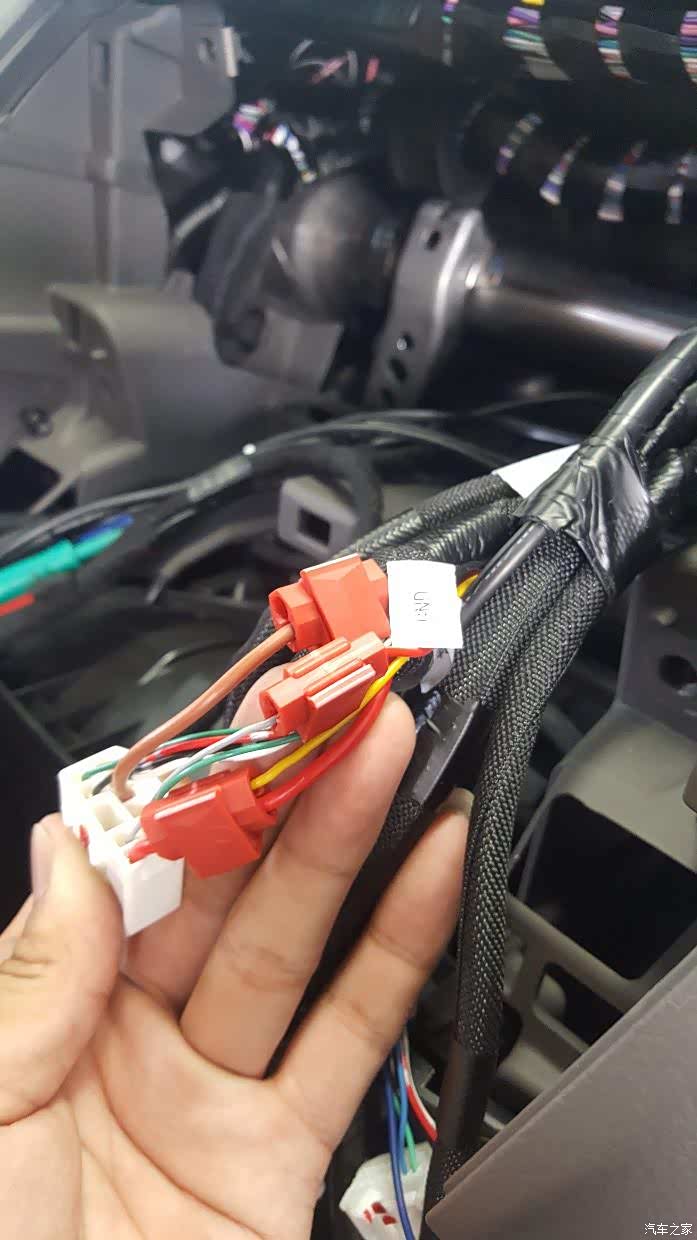

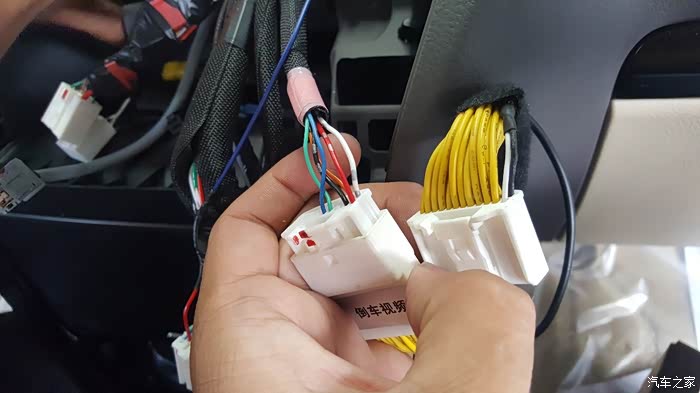

最后就是视频传输 照片上是找个专用丰田视频转接头 直接对插就可以
照片上是找个专用丰田视频转接头 直接对插就可以
主要就用两根线
给你对比下 下图告诉你不用转接线怎么接出视频

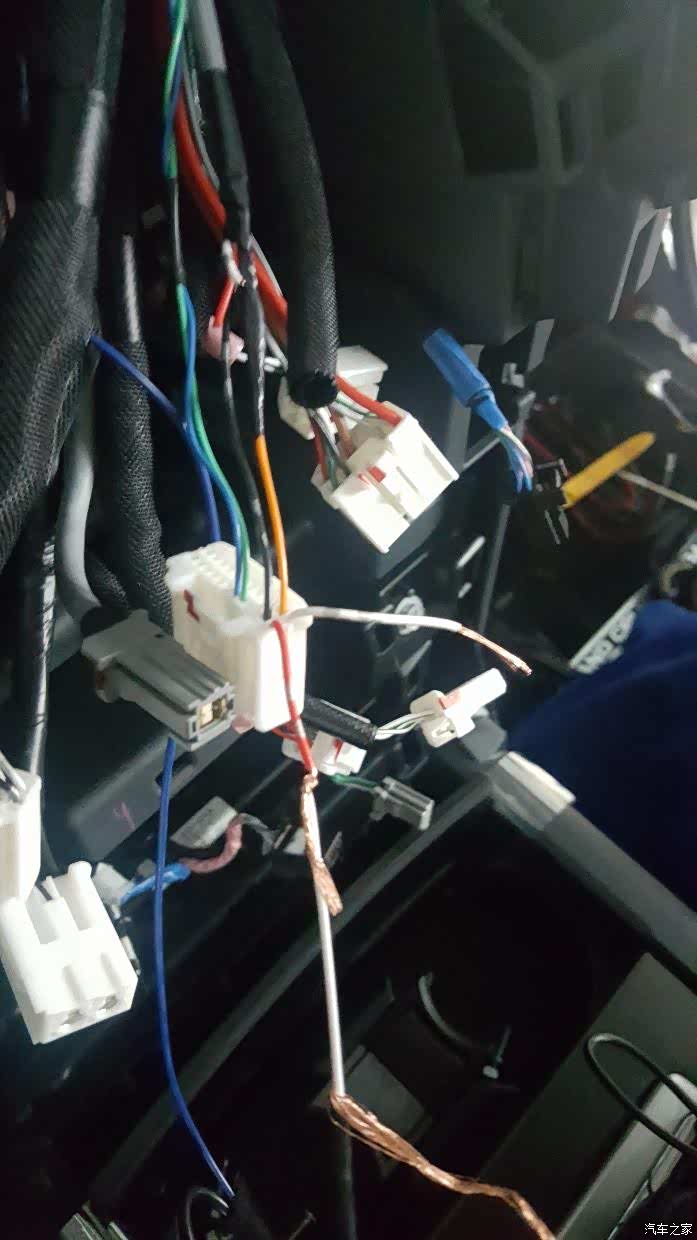

这个是接检测的线图片

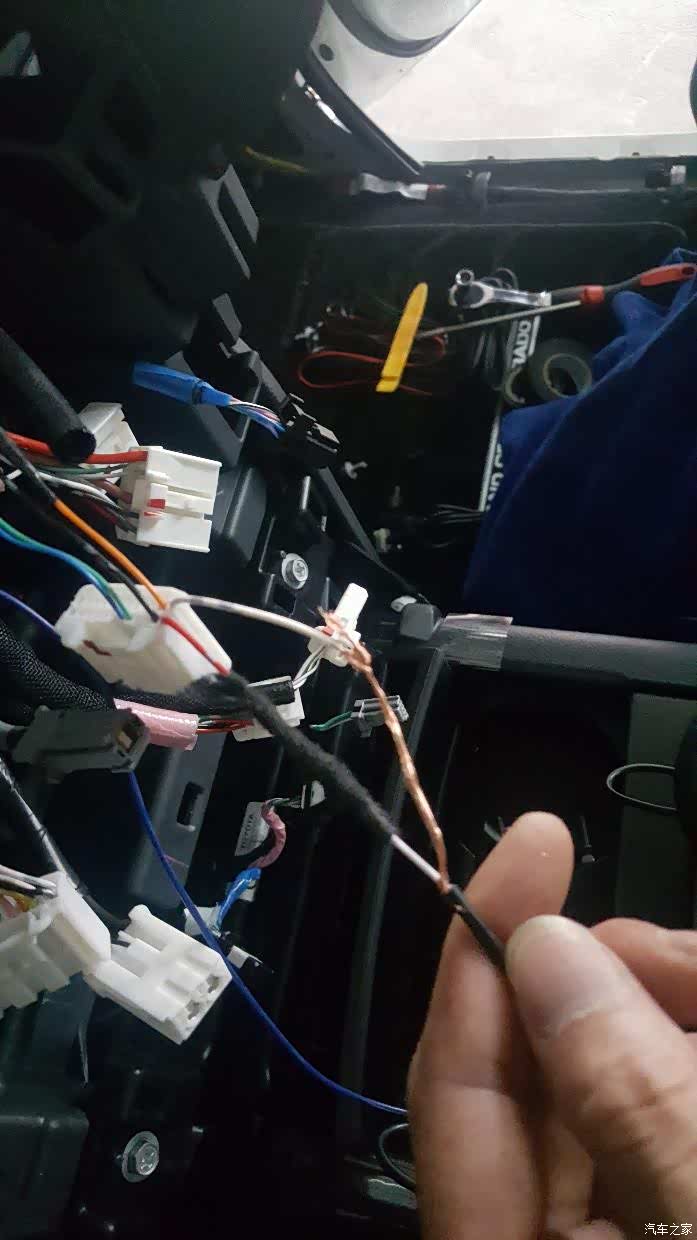

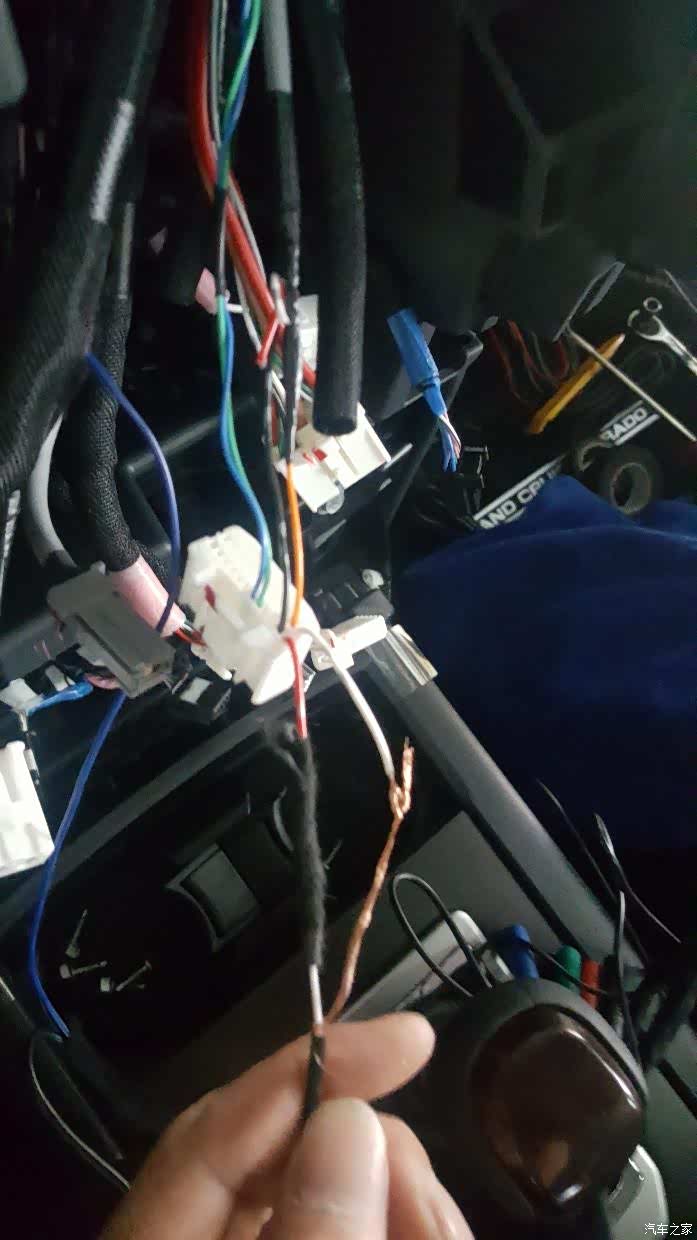

360视频线玉原车视频线对接
360视频线玉原车视频线对接 360全景的视频线是的黄色头 直接间断 里面有3根细线 黑色 黄色(图上铜丝线标识为黑色） 红色
我们只需要黄色 和黑色两根 黑色地线(图上铜丝线标识为黑色） 黄色视频 红色是检测用胶布包好 在这里可以忽略无用 按照来接就可以了

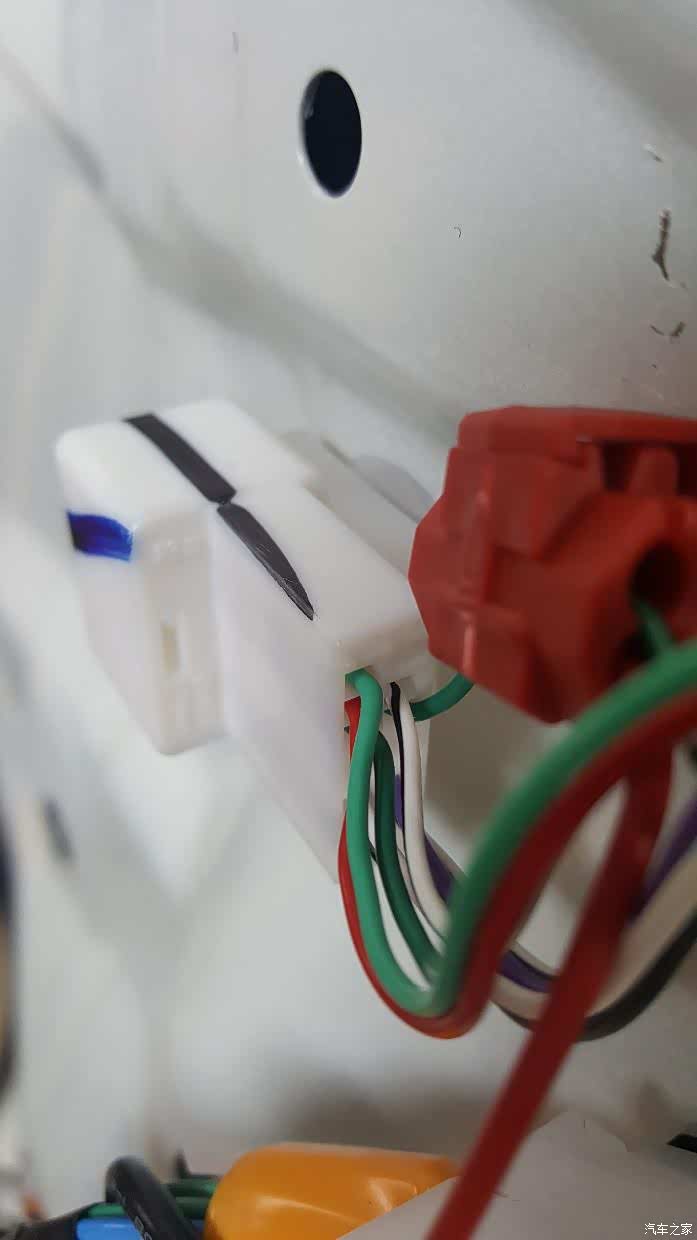

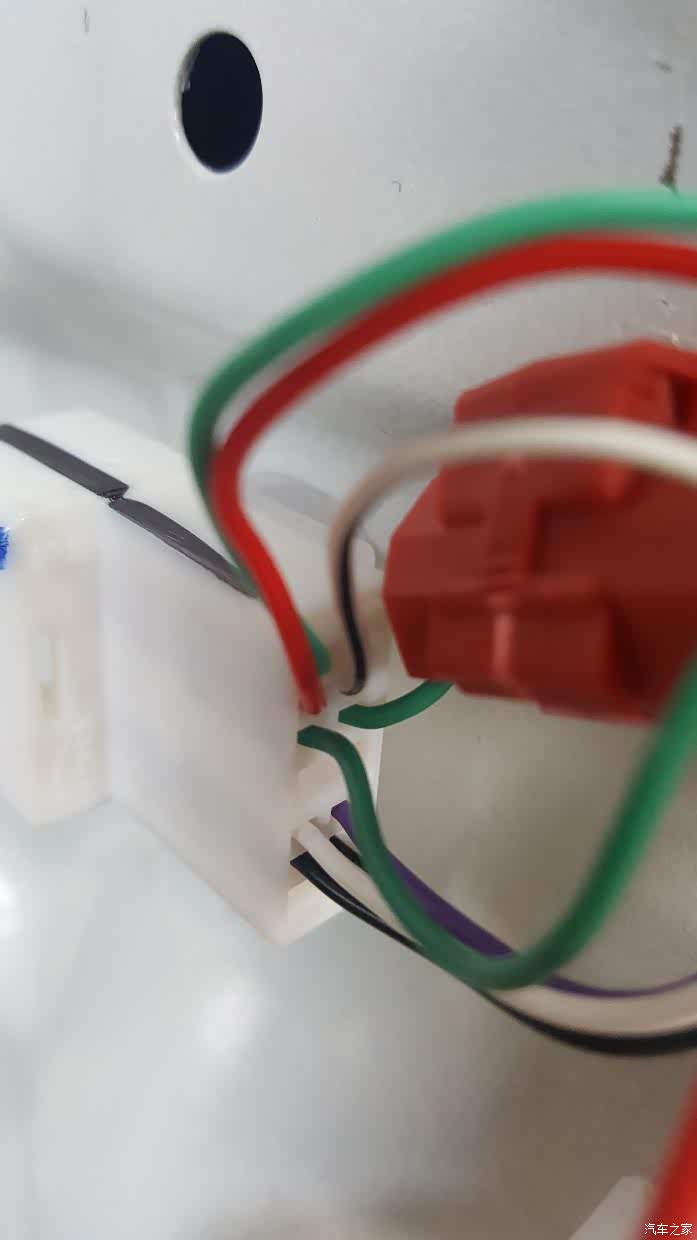

转向灯线 这个用的免破线卡子
转向灯线在门板上接就可以了 这个用的免破线卡子

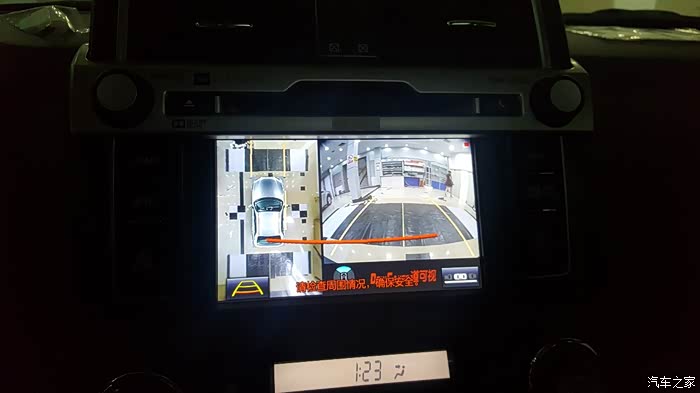

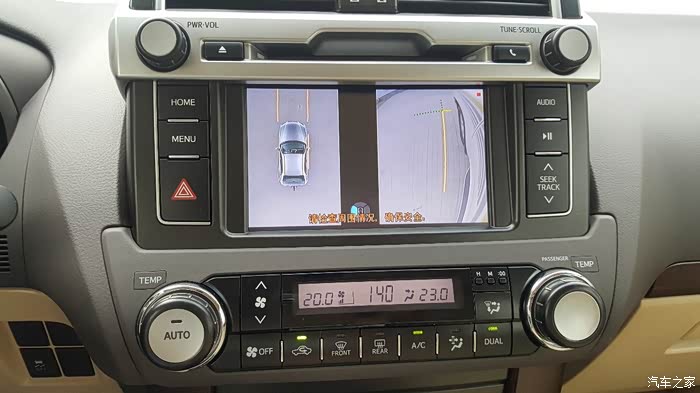

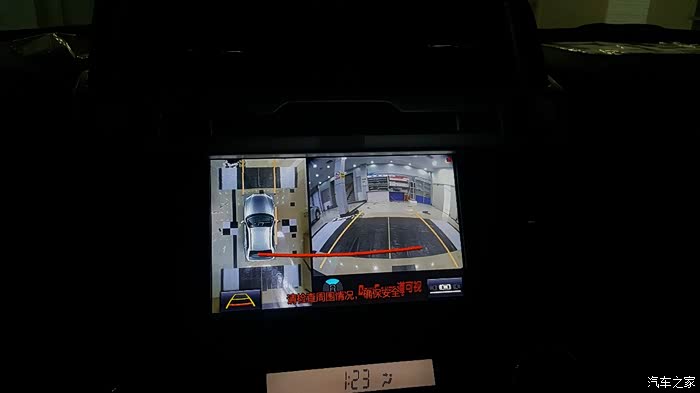

调试中请等待结果 请忽略我的三星手机说了他会陪我写完整个帖子
努力调试中....

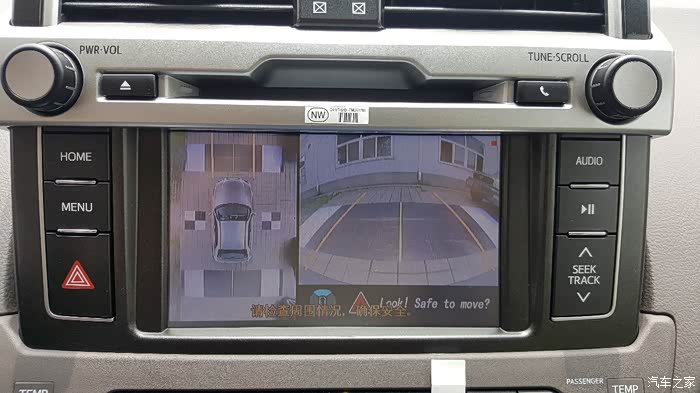

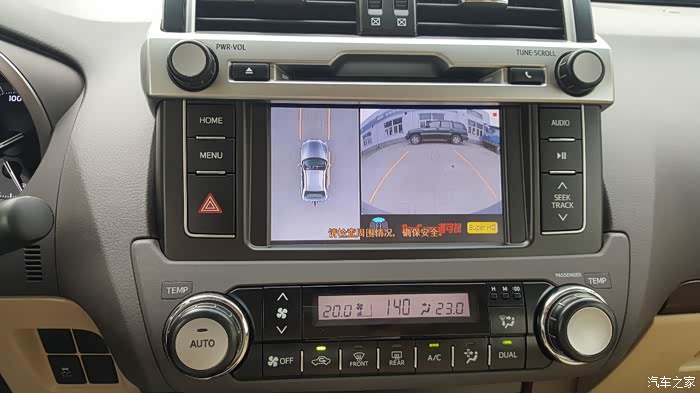

调试细节部分就免了 看调试完的效果

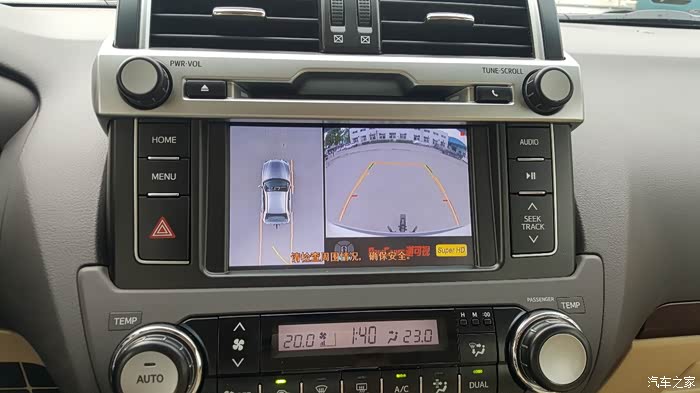

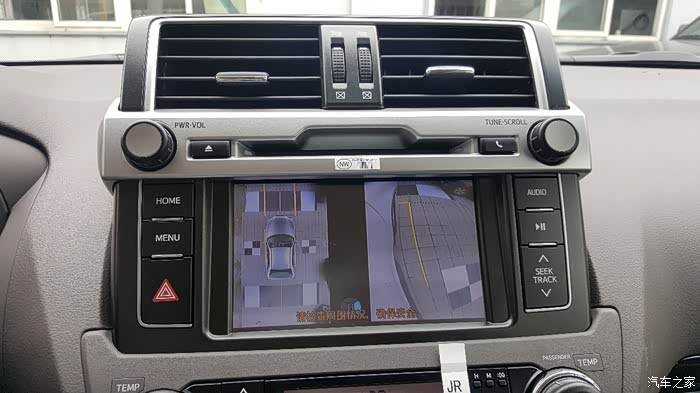

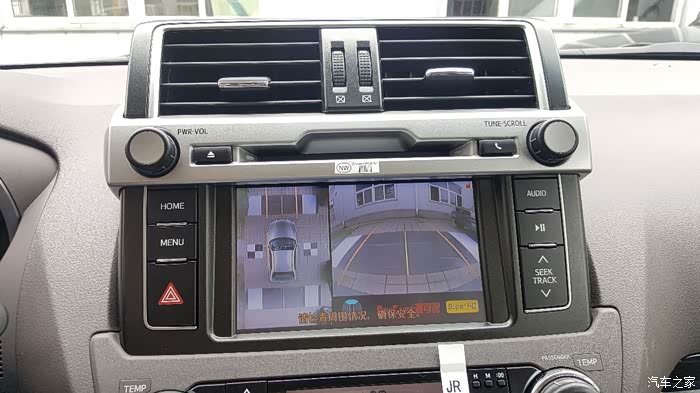

前后带有4条轨迹线

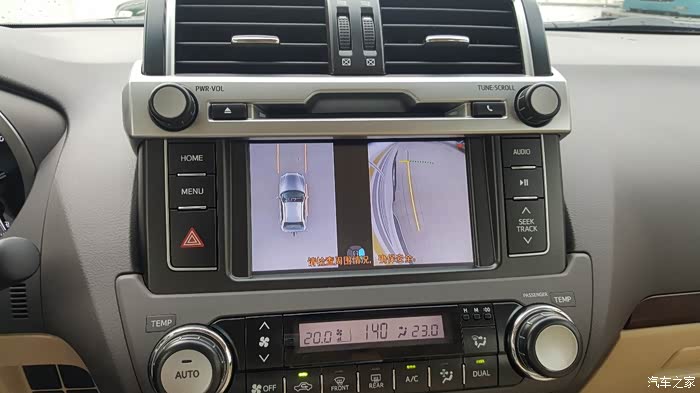

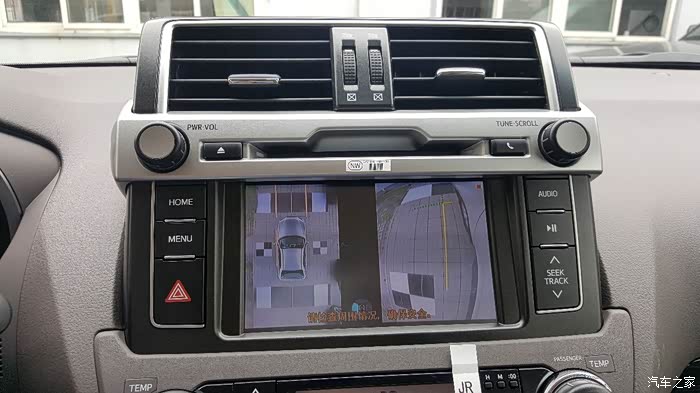

打开左侧转向灯显示左面的画面
打开右侧转向灯显示右面的画面

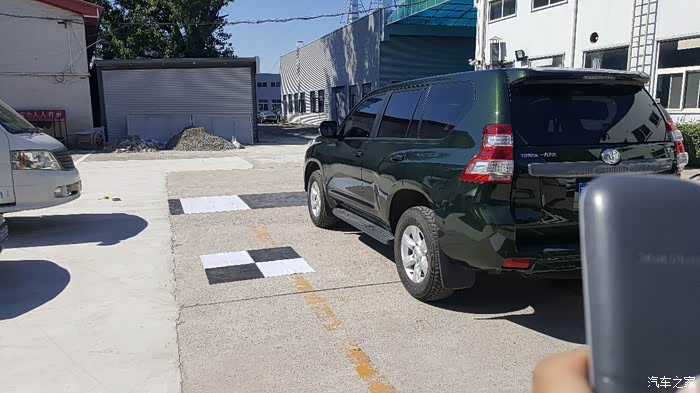

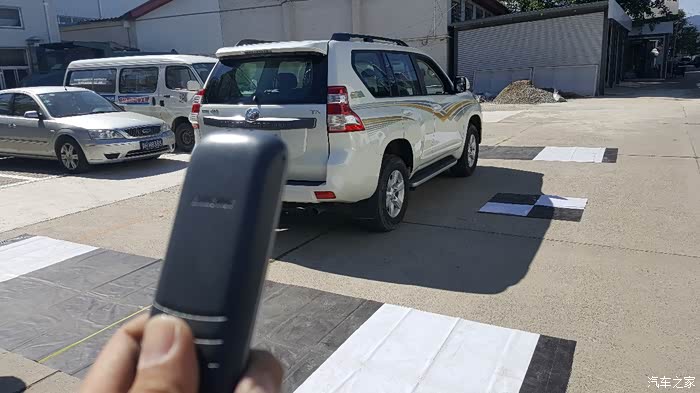

把调试布拿走了 左面
右面

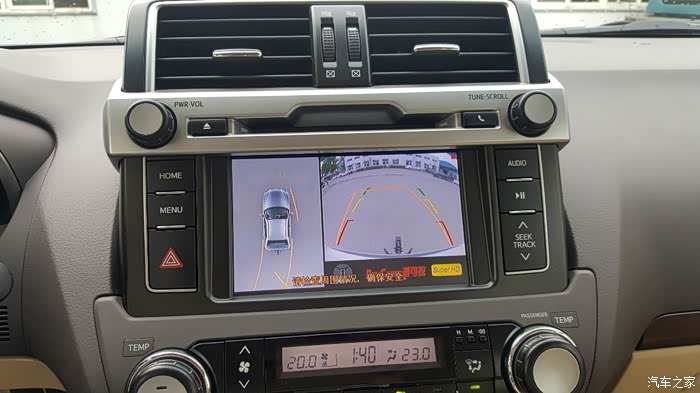

倒车带4条随动轨迹线
倒车带4条随动轨迹线 后面安装脱钩就不介绍了 本帖主要介绍电子东西
前面效果也有4条随动线的 现在全景已经都呈现出来了 下面就看看大屏安装的效果
现在全景已经都呈现出来了 下面就看看大屏安装的效果

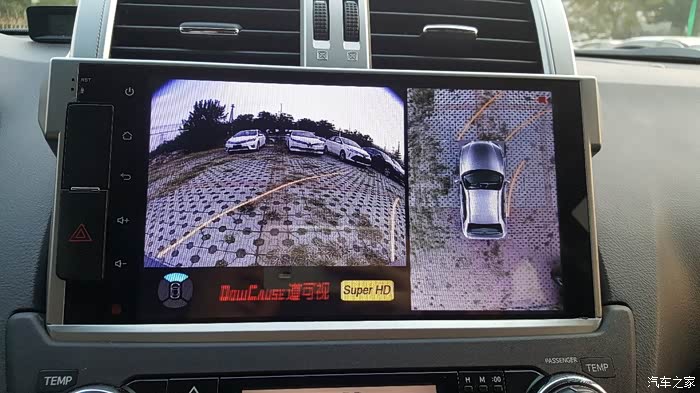

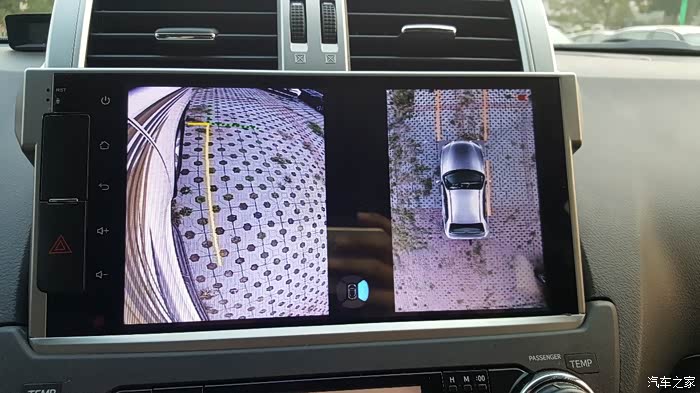

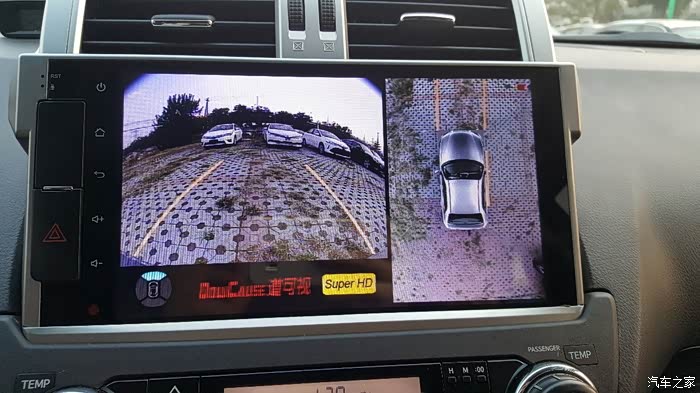

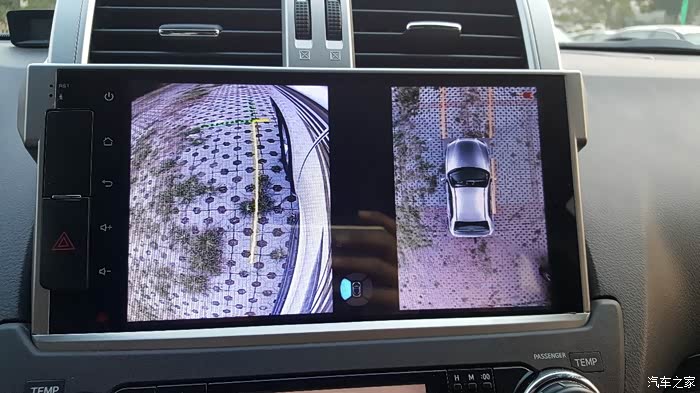

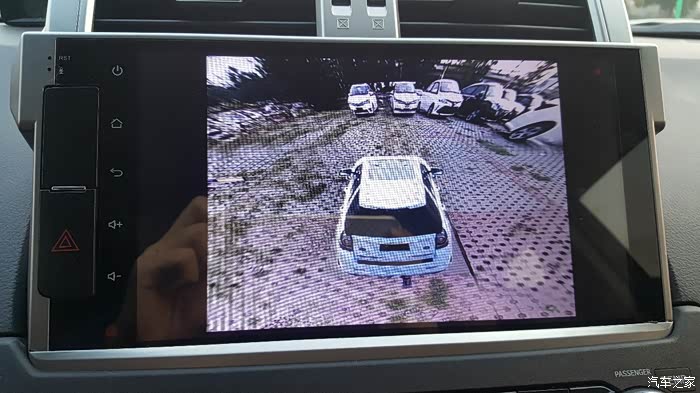

现在开始大屏出场了 先来个3D效果
不多了 这个显示的是前面效果

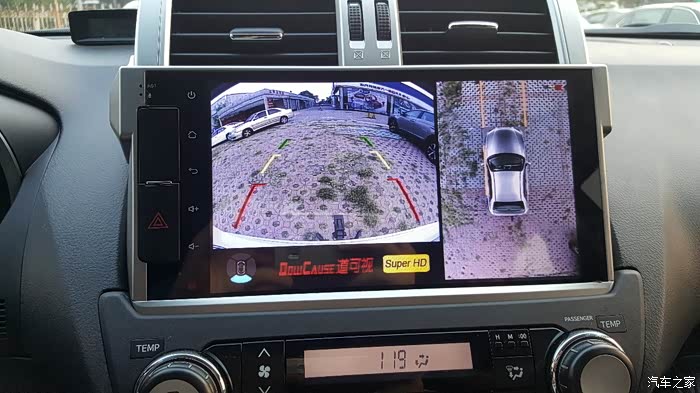

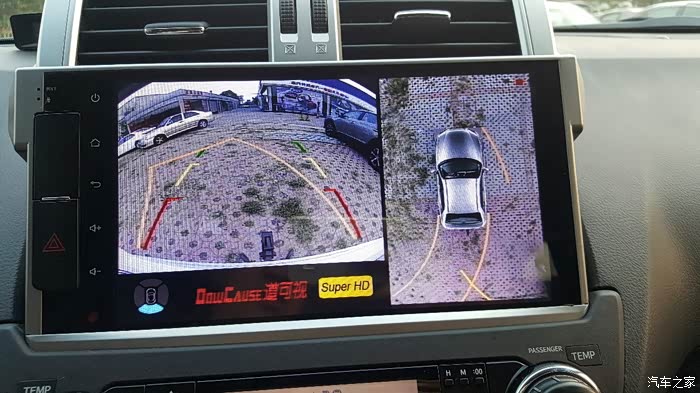

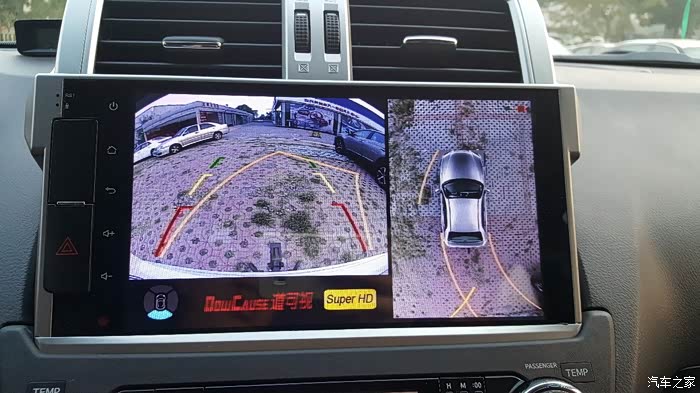

后面倒车 带4条随动轨迹线
后面倒车 带4条随动轨迹线
前面也一样带有4条随动轨迹线
正前方
左面显示效果
右面显示效果

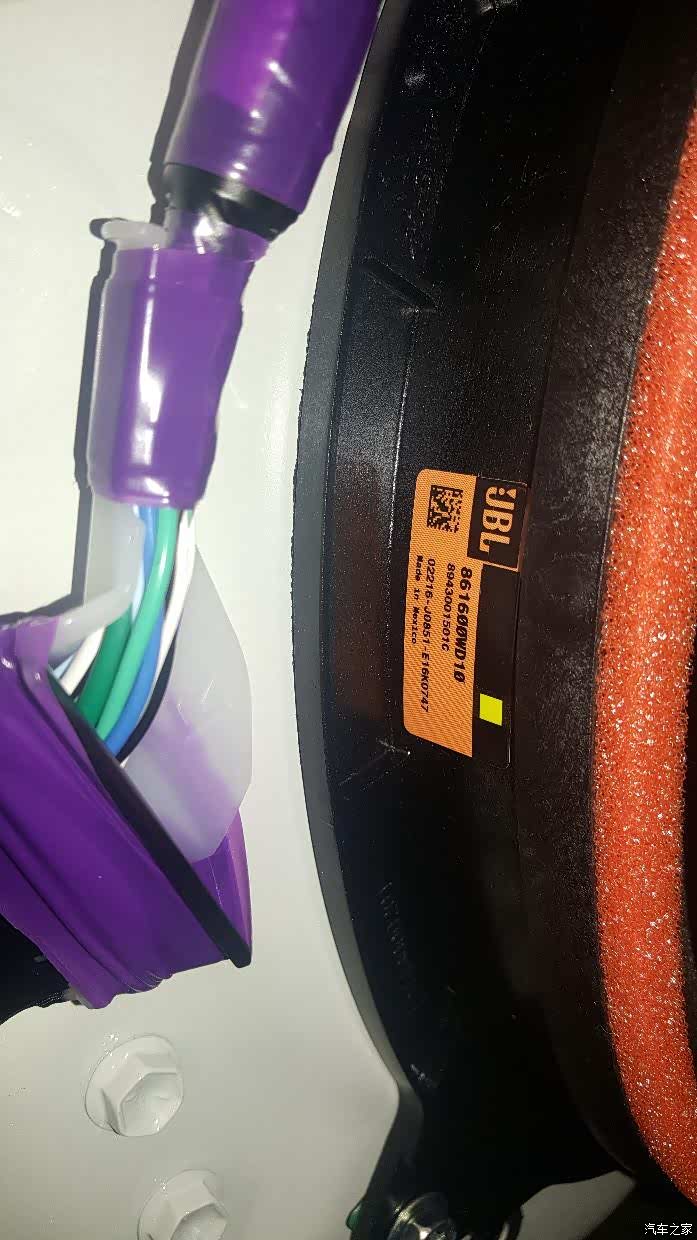

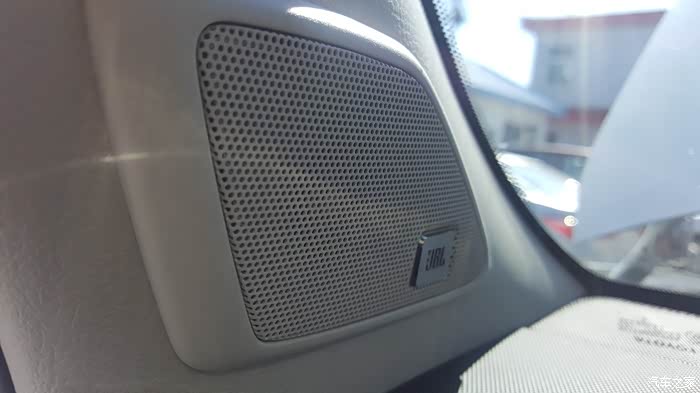

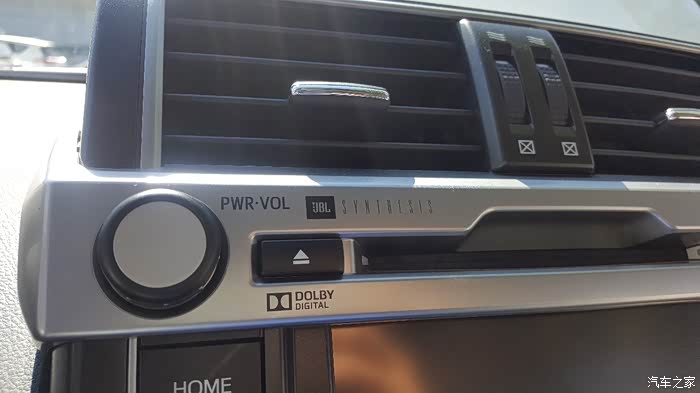

偶遇高配 JBL 最爱

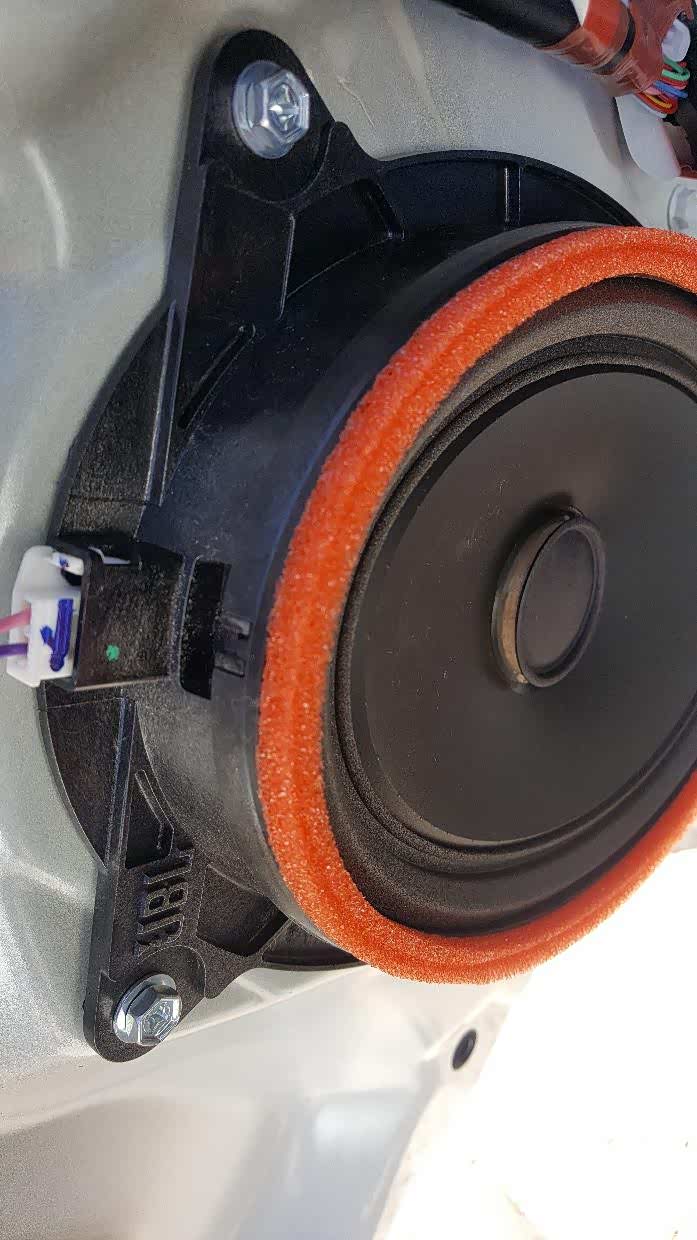

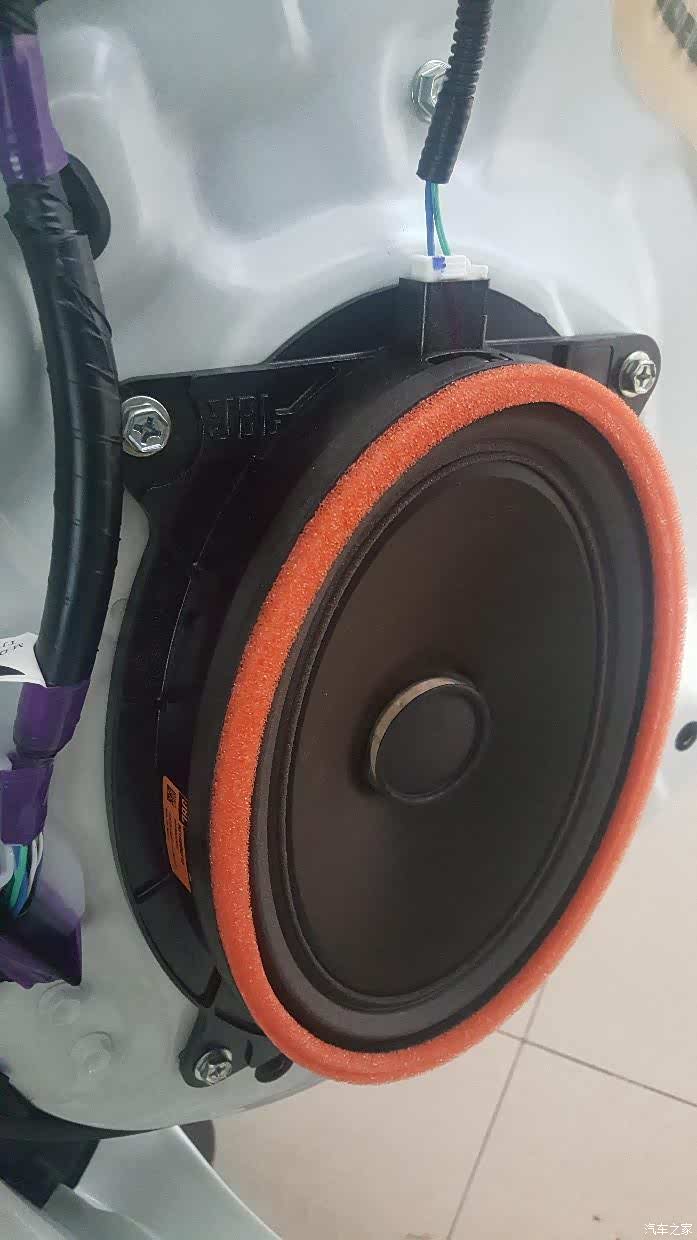

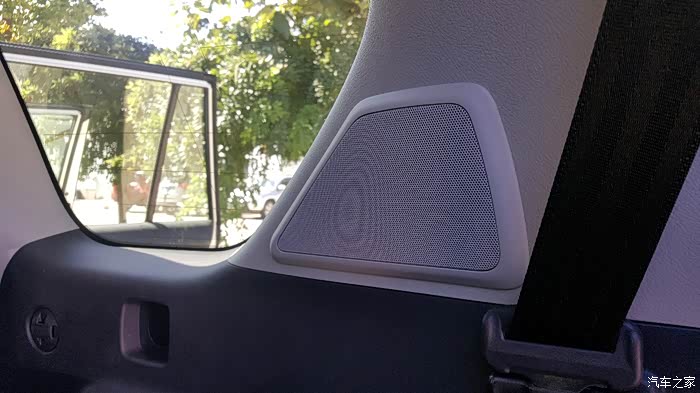

后面还有这样的喇叭
偶遇高配 JBL 最爱 主机也是JBL
偶遇高配 JBL 最爱
偶遇高配 JBL 最爱
偶遇高配 JBL 最爱

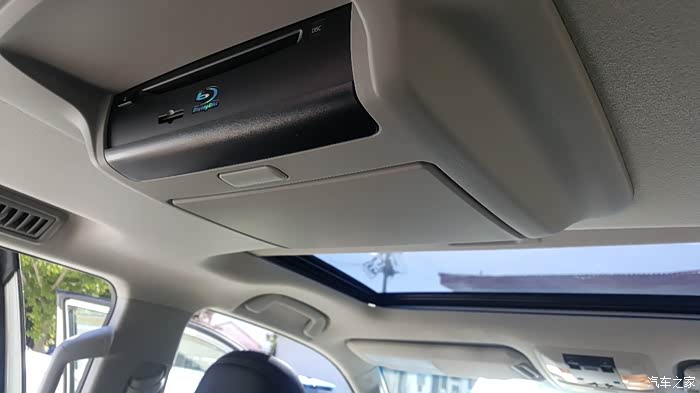

还太后排娱乐
正好高配调试完也看到了下 下面有个红色线是去不掉的
正好高配调试完也看到了下 下面有个红色线是去不掉的
看到了这辆车不知道什么牌子求解答
太高了

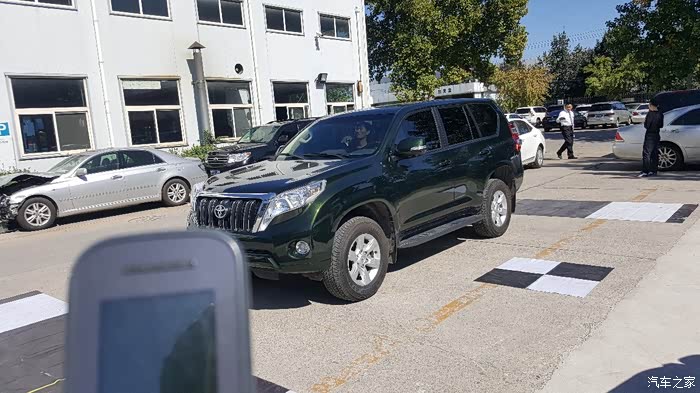

大军绿还在调试

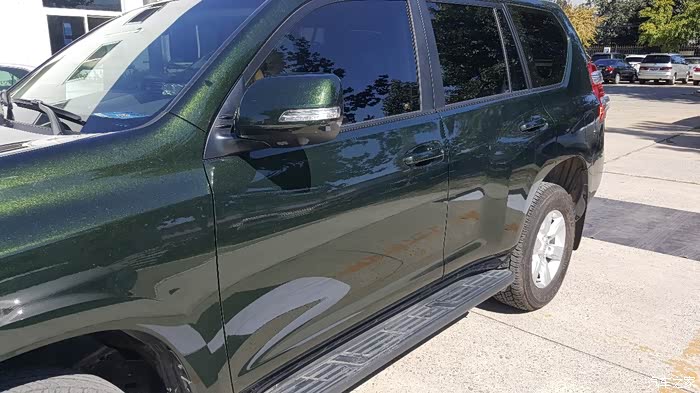

感觉这个颜色也帅帅的 介绍到这里
介绍到这里

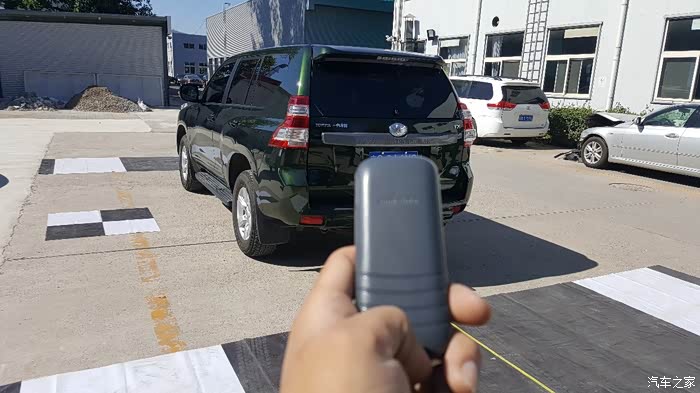

最后就让他来收尾吧 大家在帖子只看见了他背影 这次亮下全身
