一看就会!UNI-K iDD后备箱灯制作教程!!!
一看就会!一学就废,UNI-K iDD后备箱灯制作教程!!!
因为工作原因,很多时候会经常用到后备箱,但无奈后备箱的灯实在太暗了。某宝搜了下是否有类似的灯很多,而且款式多样。但最终因为价格、质量等各种鱼原因。实在没敢下手,但没办法忍啊~夜晚打开后备箱实在太暗了。而且自己有工具,制作也并不复杂,所以一不做二不休,就自己动手买材料制作了,这个教程适合家里已经有电烙铁(焊台)万用表的。或者动手能力比较好的,如果觉得麻烦,可以上某宝某东自行搜索成品即可。下面开始制作吧~
--------------------------------------------------------------------------------------------------------------------------------------------------------
准备工具如下:
1、一字型与十字型螺丝刀
2、干净的抹布2块
3、塑料撬棒
4、铁丝线,一米
5、焊台万用表及热缩管
6、镊子斜口钳剪刀火机
二、制作前准备:
1、将车开到空旷明亮易于操作的位置
2、车辆在未启动状态下。
3、将后备箱灯拆除后,接口用胶带固定住,防止掉进去,很难勾上来。
因为工作原因,很多时候会经常用到后备箱,但无奈后备箱的灯实在太暗了。某宝搜了下是否有类似的灯很多,而且款式多样。但最终因为价格、质量等各种鱼原因。实在没敢下手,但没办法忍啊~夜晚打开后备箱实在太暗了。而且自己有工具,制作也并不复杂,所以一不做二不休,就自己动手买材料制作了,这个教程适合家里已经有电烙铁(焊台)万用表的。或者动手能力比较好的,如果觉得麻烦,可以上某宝某东自行搜索成品即可。下面开始制作吧~
--------------------------------------------------------------------------------------------------------------------------------------------------------
准备工具如下:
1、一字型与十字型螺丝刀
2、干净的抹布2块
3、塑料撬棒
4、铁丝线,一米
5、焊台万用表及热缩管
6、镊子斜口钳剪刀火机
二、制作前准备:
1、将车开到空旷明亮易于操作的位置
2、车辆在未启动状态下。
3、将后备箱灯拆除后,接口用胶带固定住,防止掉进去,很难勾上来。

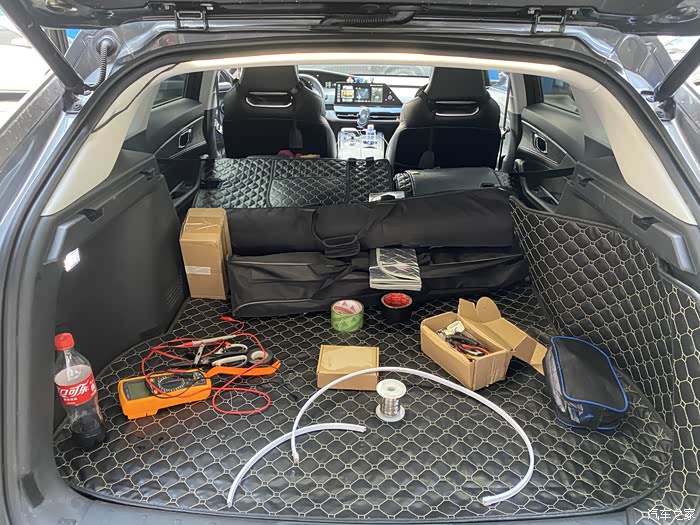

这是制作后备箱灯所需的材料。
所需的材料如下:
1、B7000胶水或者热熔胶
2、汽车绒布布基胶带

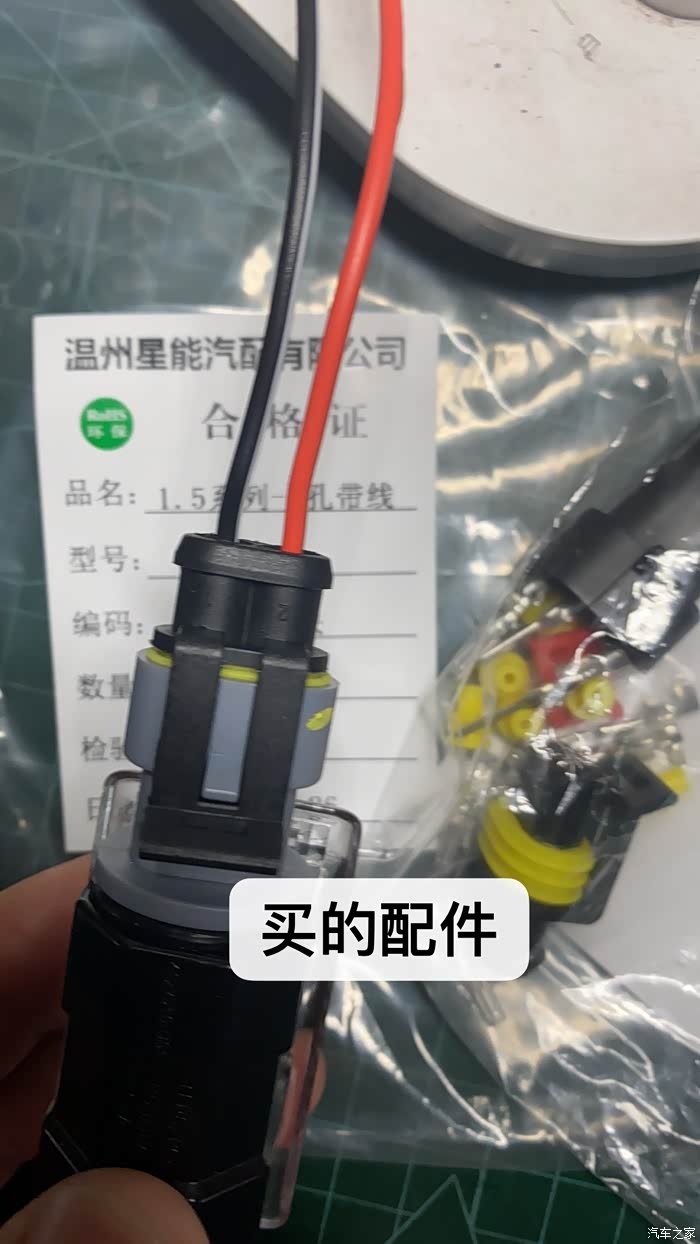

3、HID-2P接插件
4、保险管座+2A保险丝
5、3M双面胶(可用可不用)
6、0.75mm两芯电线1.米
7、COB灯带侧面发光灯带,尺寸6mm*12mm
1、B7000胶水或者热熔胶
2、汽车绒布布基胶带
3、HID-2P接插件
4、保险管座+2A保险丝
5、3M双面胶(可用可不用)
6、0.75mm两芯电线1.米
7、COB灯带侧面发光灯带,尺寸6mm*12mm

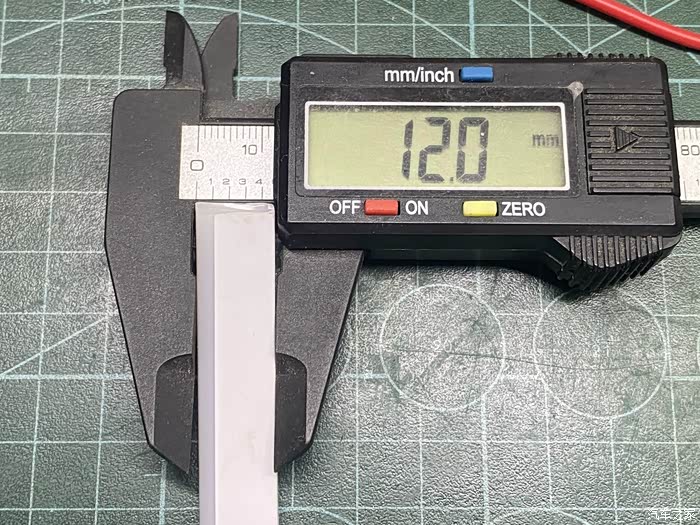

COB灯带侧面发光灯带,尺寸6mm*12mm
COB灯带侧面发光灯带,尺寸6mm*12mm

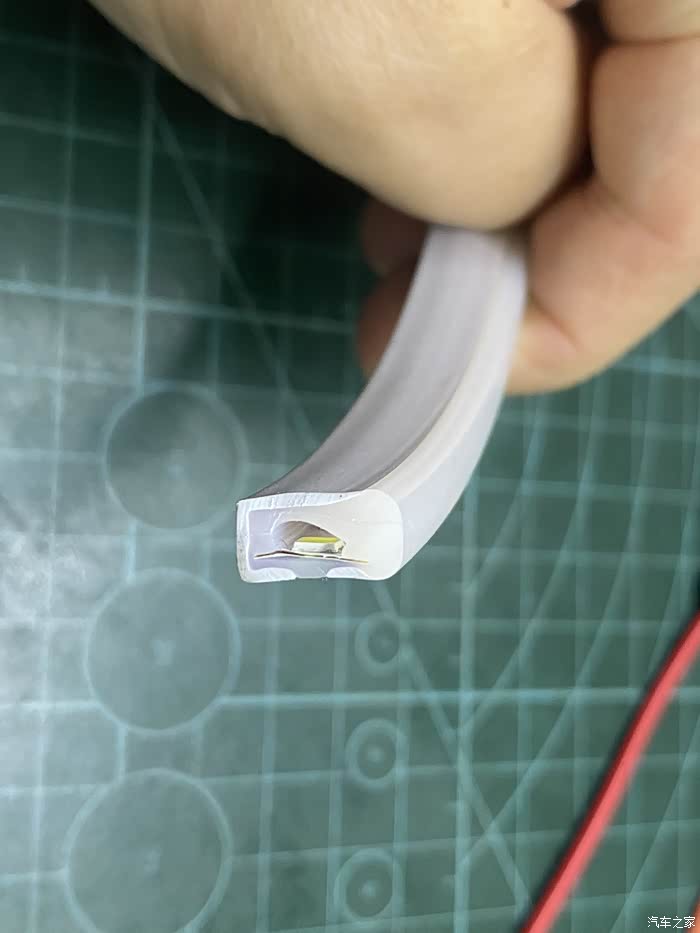

灯带特写
这里我们需要注意,原车的后备箱灯的线束顺序, 和我们购买的灯线线束顺序不一样,不要搞错,错了就断电保护,全车车内灯就不亮了
这里我们需要注意,原车的后备箱灯的线束顺序, 和我们购买的灯线线束顺序不一样,不要搞错,搞了就断电保护,全车车内灯就不亮了

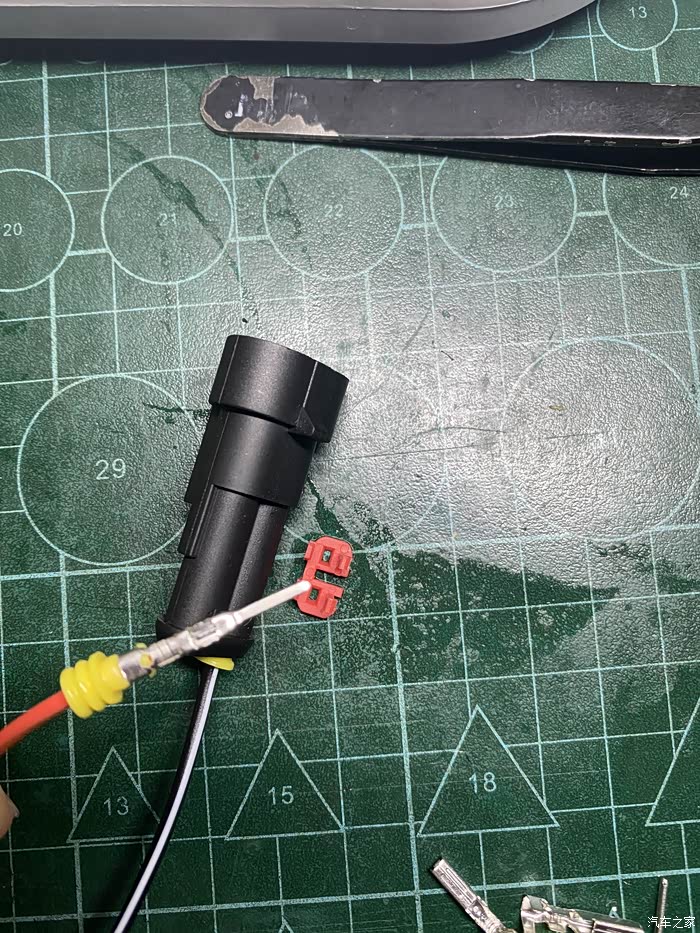

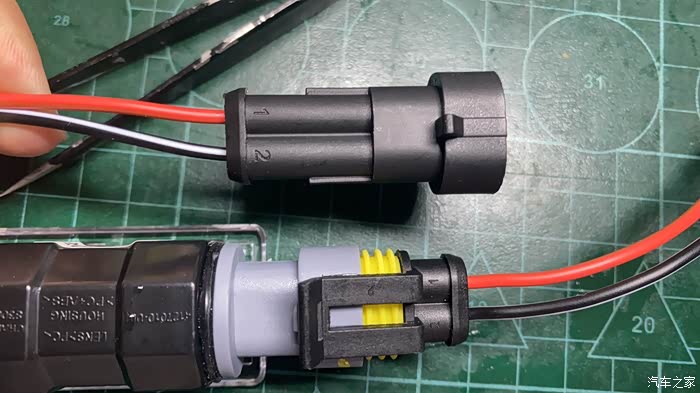

我们把红色卡箍取出,把线束顺序调整下

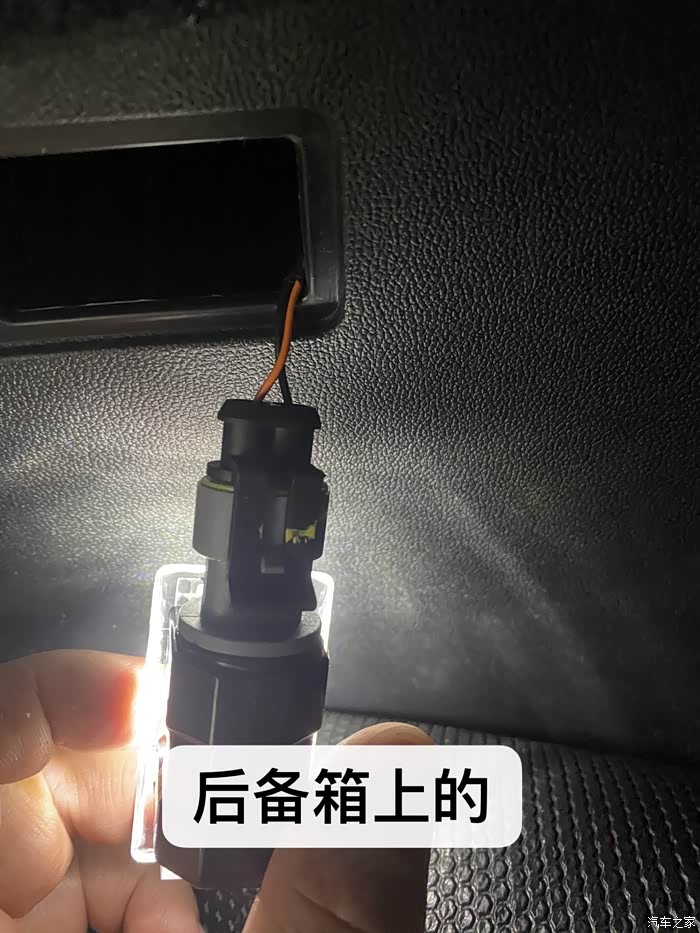

这是正确的线束顺序,1是红、2是黑。

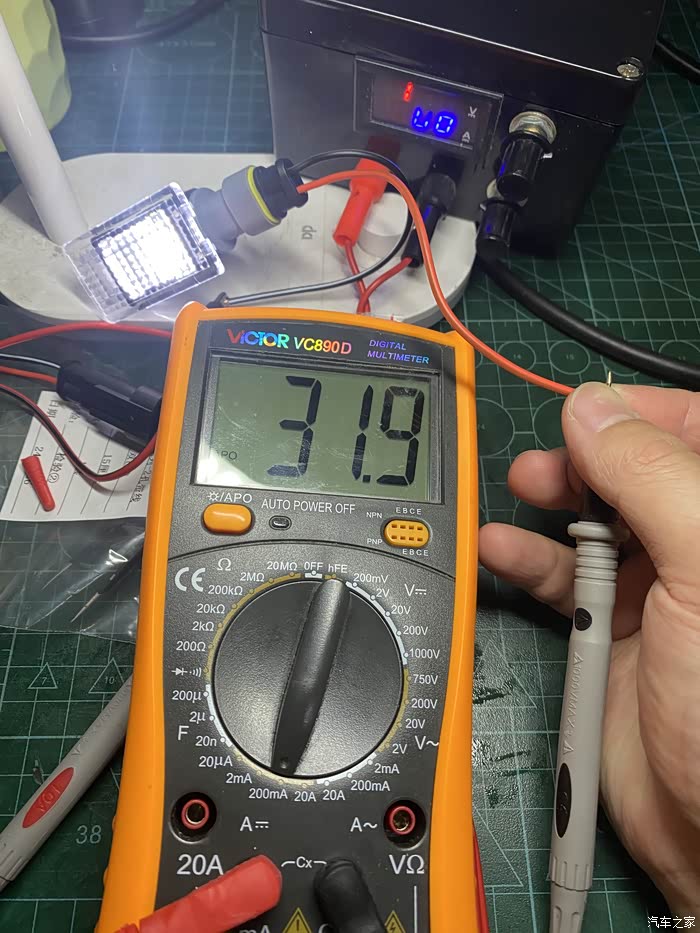

原车的后备箱灯电流很小,才32毫安。

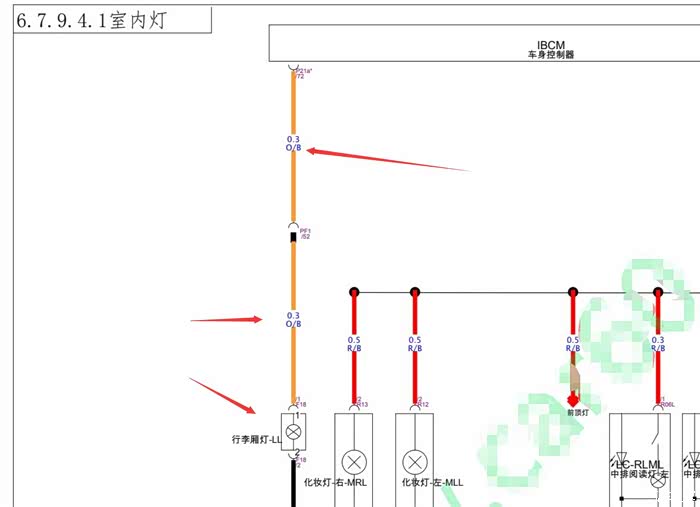

感谢热心网友提供的电路图,图左橙色线位后备箱灯线电路图,我们查到,后备箱灯的线束平方为0.3平方

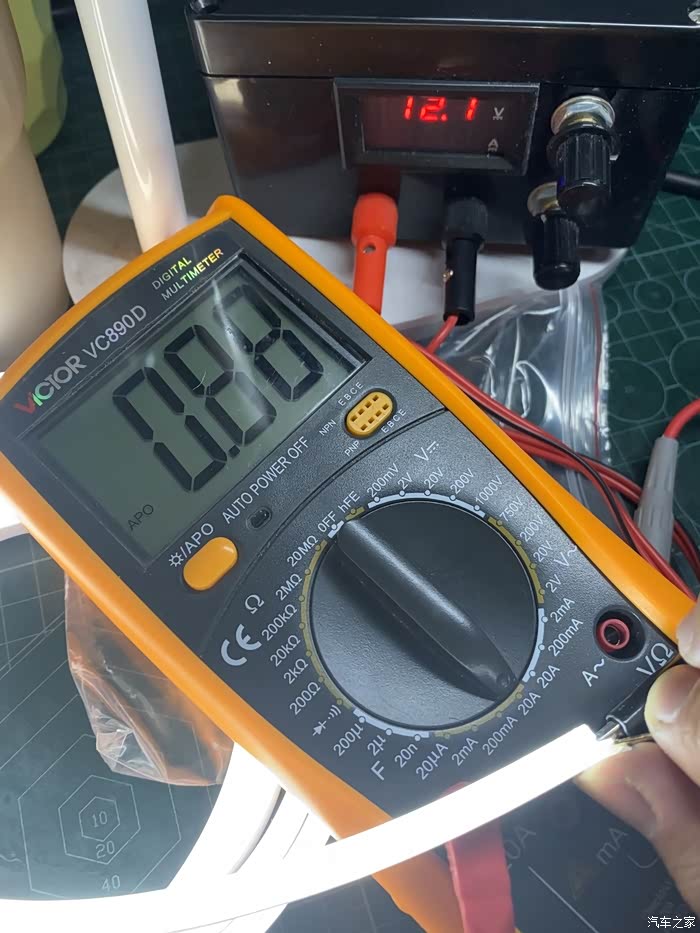

最大电流不能超过0.9A,灯带80cm。灯电流为0.8A左右(万用表线有误差)这样的长度经过多次测试,最为稳定。且不会突然因为电流过高而断电保护。
开始制作线束。我们用剥线器把线皮拨开

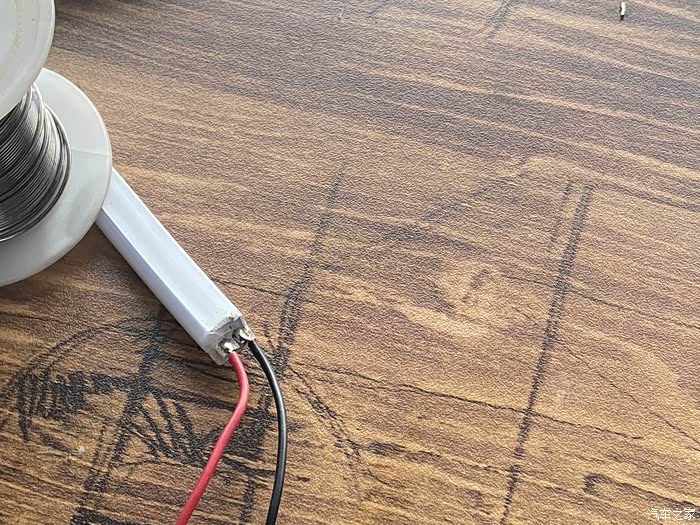

如图所示,缠好线后,用焊锡将线进一步巩固

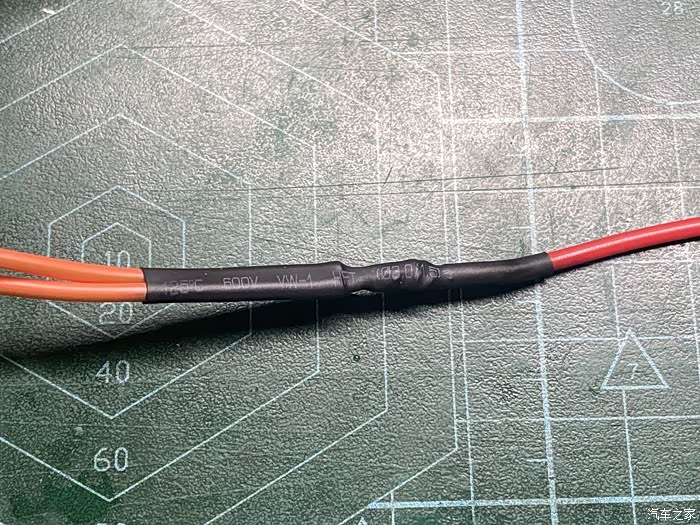

焊接好后,套上热缩管绝缘
焊接中......

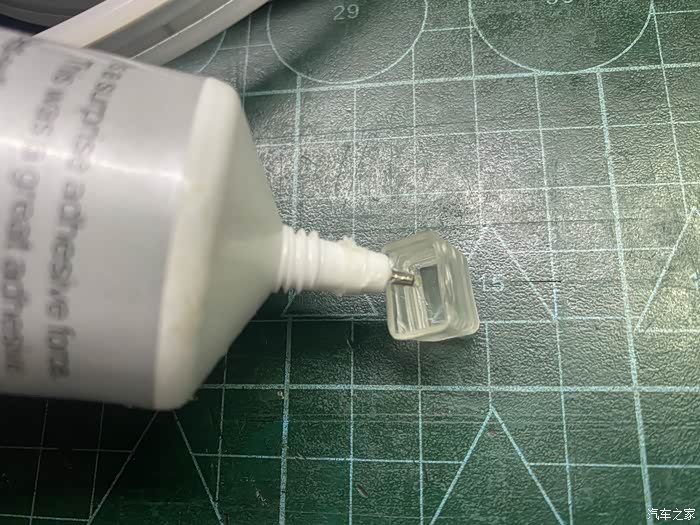

我们买来的灯带,可以更商家说多配几个堵头。将堵头灌满胶水,直接套上灯带即可。
电线这一段的堵头,我们将线穿出来后,用绒布布基胶带缠好,并预留一小段,方便一会焊接和包裹接插口

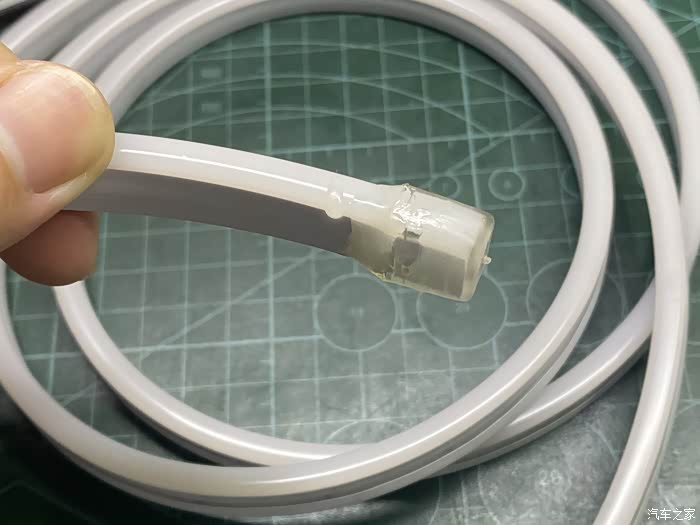

末端堵头。如图所示。里面灌满胶水套上后,还需要再外围再次将封口涂满,这样起到防水的作用

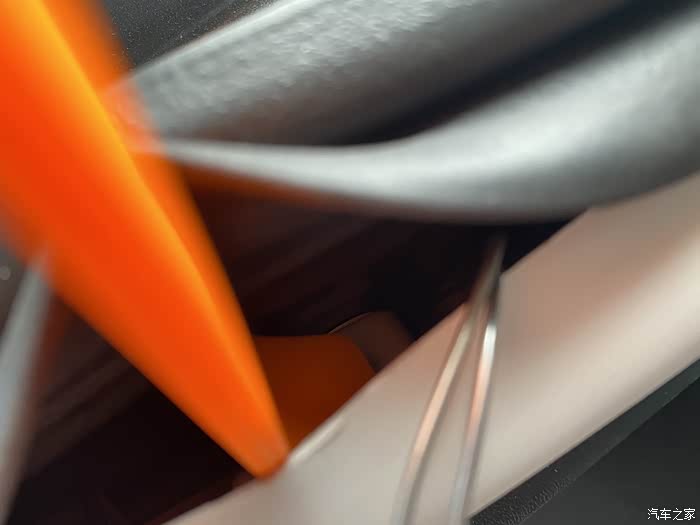

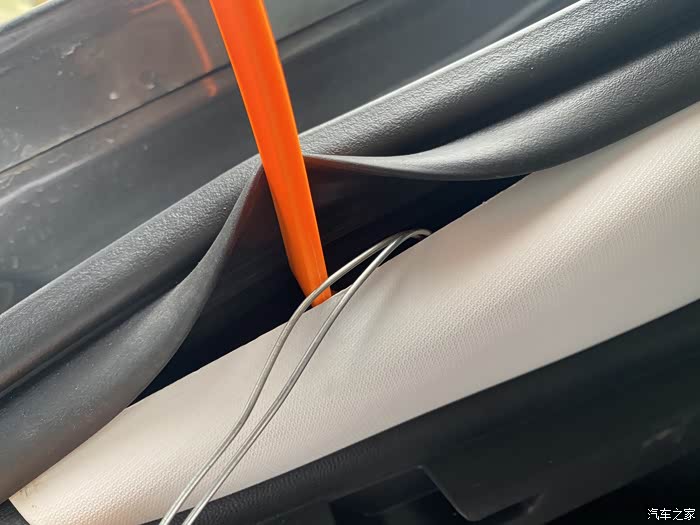

用塑料撬棒翘出一个小口,方便穿入铁丝和方便观察
用塑料撬棒翘出一个小口,方便穿入铁丝和方便观察。大概是这个位置最好穿线
用塑料撬棒翘出一个小口,方便穿入铁丝和方便观察。大概是这个位置最好穿线

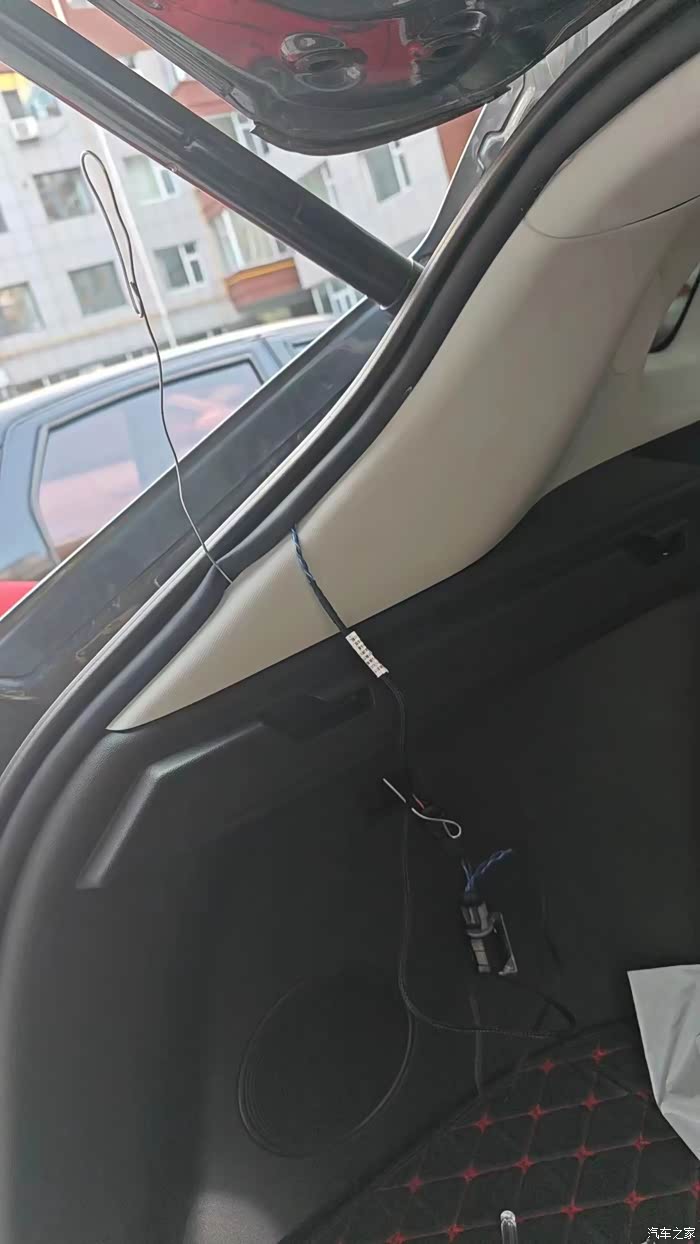

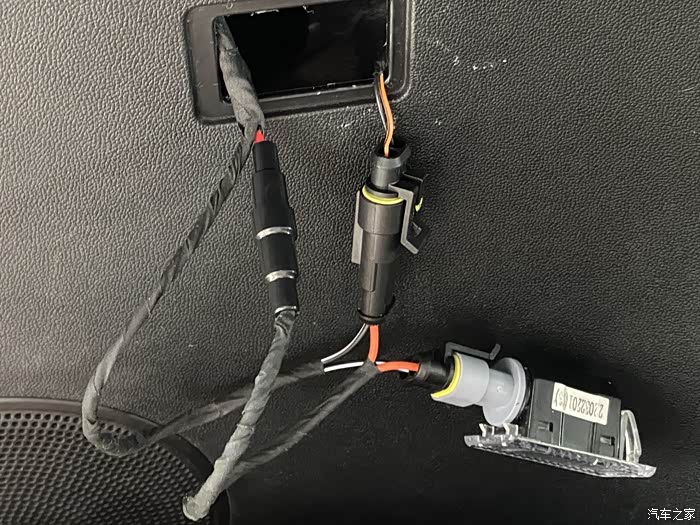

线路穿过来好,将接插口线对接好,用焊锡焊接后套上热缩管,最后包好绒布布基胶带。如图所示。
将线束等整理好后,塞回灯后备箱灯孔内,最后通电测试检查,没问题后将线束和灯带塞入到胶条里,这里可以自行选择是否要贴3M双面胶进行进一步固定。(反正我是没贴)

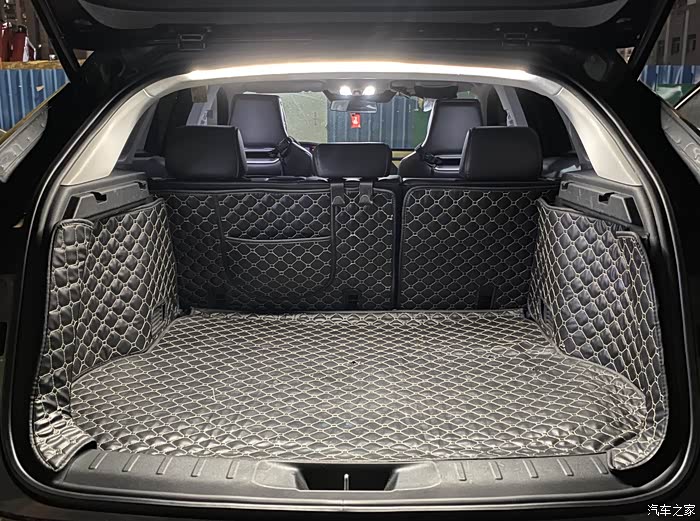

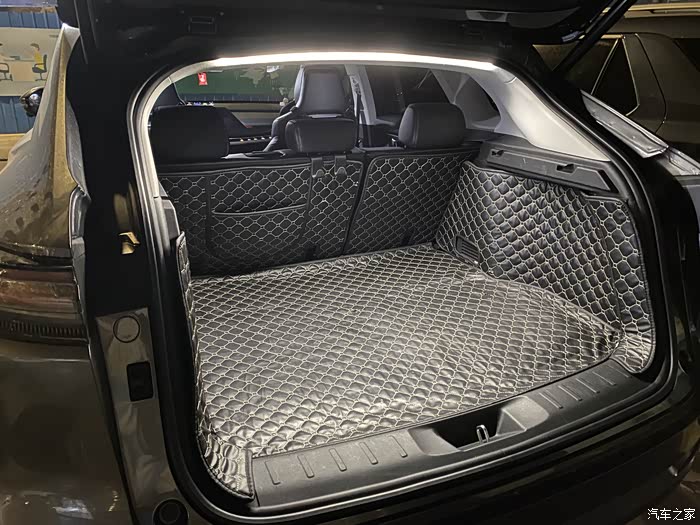

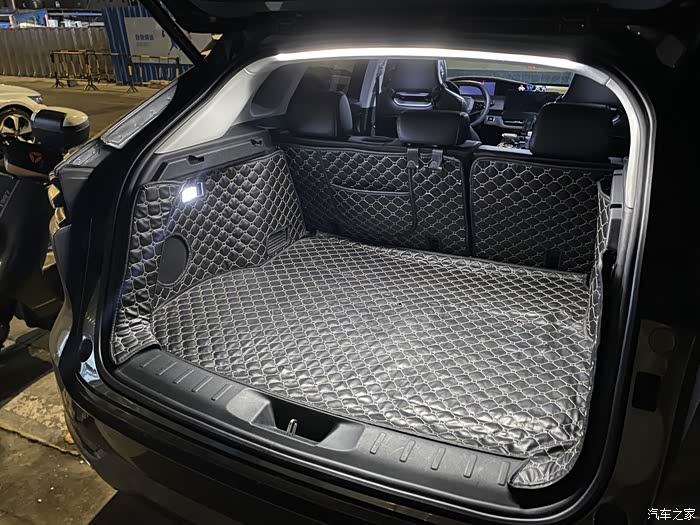

最终安装好好后的效果图~
最终安装好好后的效果图~
正面最终安装好好后的效果图~
最后:
一看就会~一学就废~是不是很简单?,
实际胆大心细,这玩意不难,但需要注意以下事项:
1、我是分段安装的,第一段是灯带和线束、第二段是接插口和保险。中间还需要用烙铁进行焊接。
2、后备箱灯拔出来后,一定要用胶带把电源部分固定住,不然掉进去了,要勾出来老费劲了。
3、我这个方法不需要拆后备箱饰板的方法。成品可能需要拆。
4、不要用蛮力,按照教程基本很容易就把铁丝穿出来了。蛮力容易损坏后备箱喇叭。
祝大家都能成功~
一看就会~一学就废~是不是很简单?,
实际胆大心细,这玩意不难,但需要注意以下事项:
1、我是分段安装的,第一段是灯带和线束、第二段是接插口和保险。中间还需要用烙铁进行焊接。
2、后备箱灯拔出来后,一定要用胶带把电源部分固定住,不然掉进去了,要勾出来老费劲了。
3、我这个方法不需要拆后备箱饰板的方法。成品可能需要拆。
4、不要用蛮力,按照教程基本很容易就把铁丝穿出来了。蛮力容易损坏后备箱喇叭。
祝大家都能成功~
