瑞虎5 改装 ACC/ON取电、右侧摄像头、备胎位隔舱等，陆续上传

虎5入手近一个月了，改装的意向在买车前就有了，参考论坛前辈的图纸，结合自己的情况给虎5做了些改动，加装了行车记录仪、电子钟、右侧盲区摄像头、后备箱取电口，做了后备箱隔音，备胎位隔舱，U槽隔音，后期准备加装内置式胎压监测和做下轮拱隔音。陆续上图片和说明。也有人觉得改来改去没意思，我现在改动的大多为了安全：记录仪防碰瓷；胎压监测和右盲区摄像头就不多说了，不是每个人开车前都会绕着车走一圈看轮胎和盲区的，至少我坚持不了，况且虎5车身高，右前盲区范围也大；电子钟这个是考虑仪表集成的那个时间显示过小，行车中低头看不安全，而且只有在ON档才看得到，觉得不够方便才加装的；后备箱取电口考虑车载气泵的使用范围和以后可能要增加的外部设备，比如自驾游的车载冰箱什么的；至于隔音之类的就算上述改装过程中顺带做的吧。还有朋友提过保险不保险的事，原则上插在点烟器外的一切动过原车线路的改装都是非法的，日行灯也是哦，那可要接在ON档上的啊。这就看如何理解了。前后花了不到2000样子吧。下面上照片，有点多有点乱，后面回复上有空慢慢解释

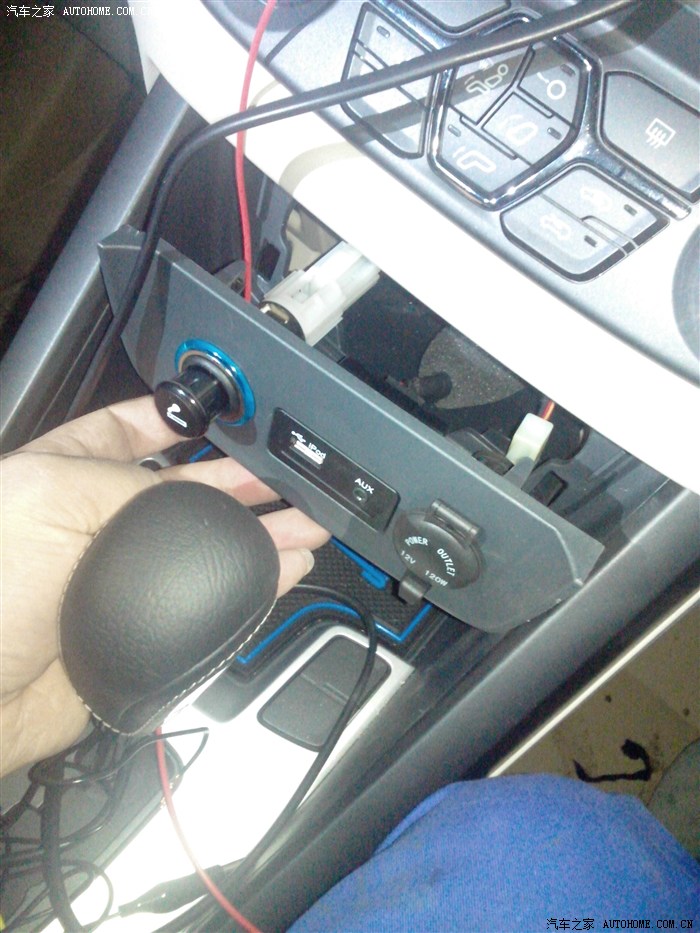

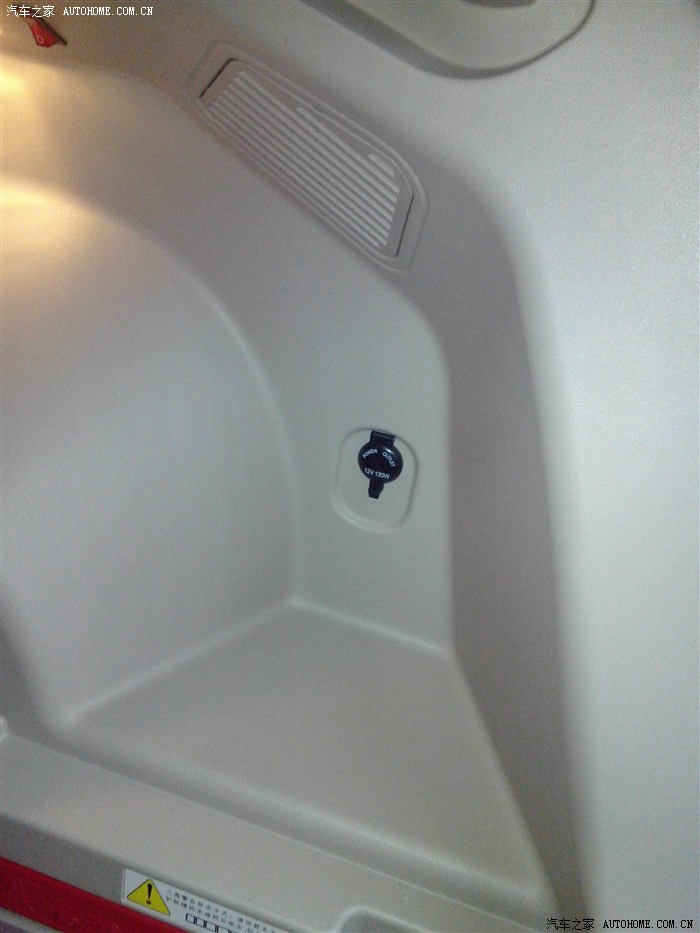

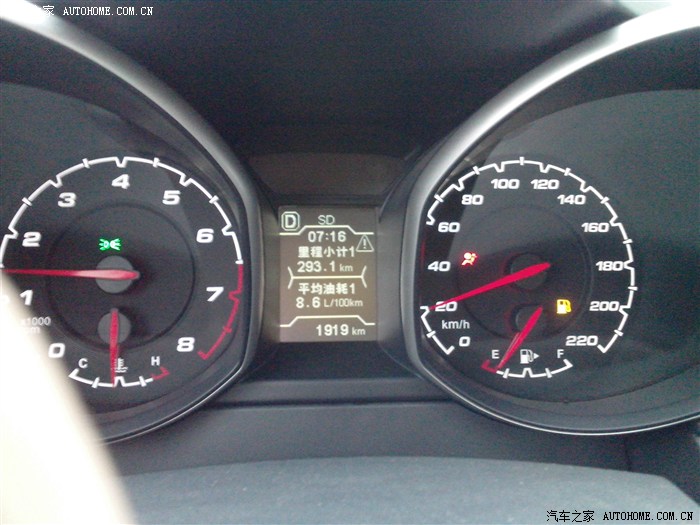

油耗还可以，磨合期正常行驶，买了个方正的平视显示仪插上就把气囊灯点亮了，看上图（小屏里的感叹号和气囊指示灯），换了一个还是一回事，退货了，群里有高手说协议的冲突导致的，暂时就不考虑了。下面是后备箱取电口，从取电继电器加个15A的保险，引一根1.5平方的线从右边座位旁的线槽接到后面，负极呢就近搭铁即可，建议在做后备箱隔音的时候一起弄，毕竟拆一次后备箱侧板也挺费劲的，要拆掉后排座椅才行

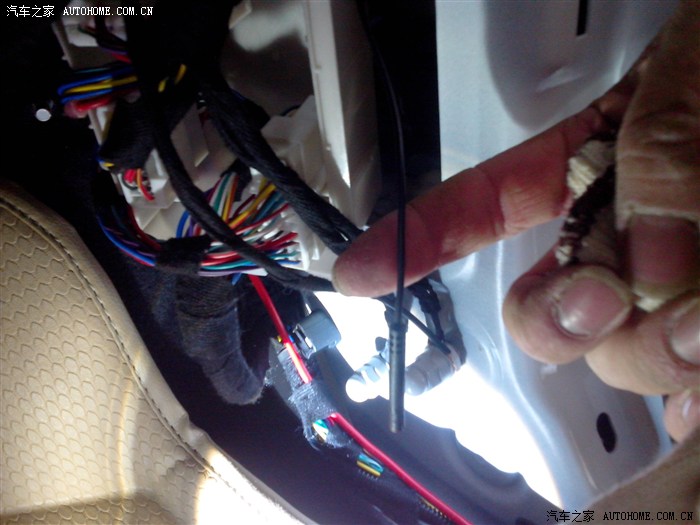

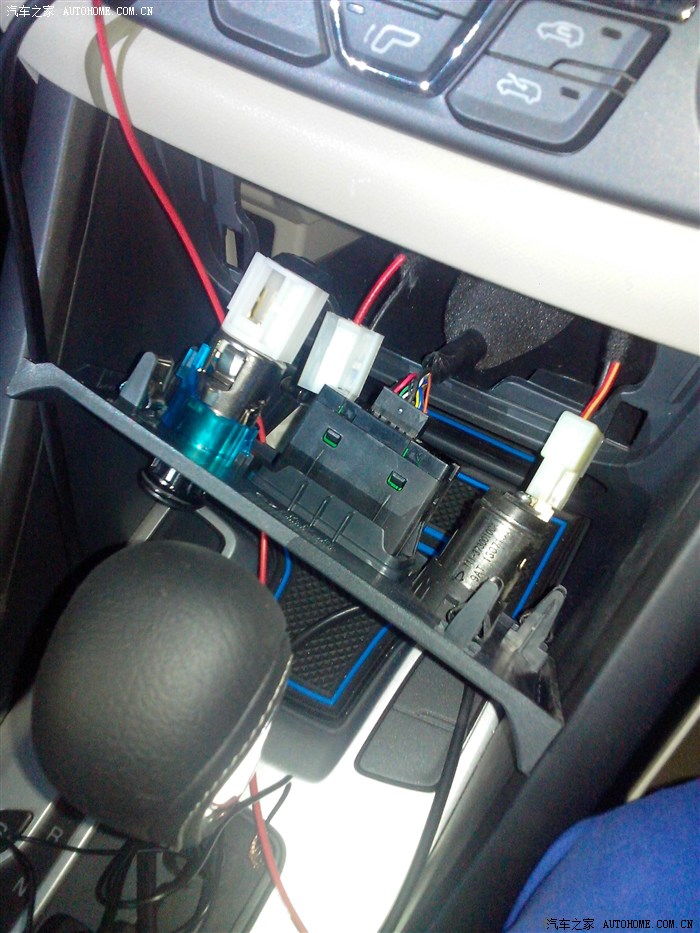

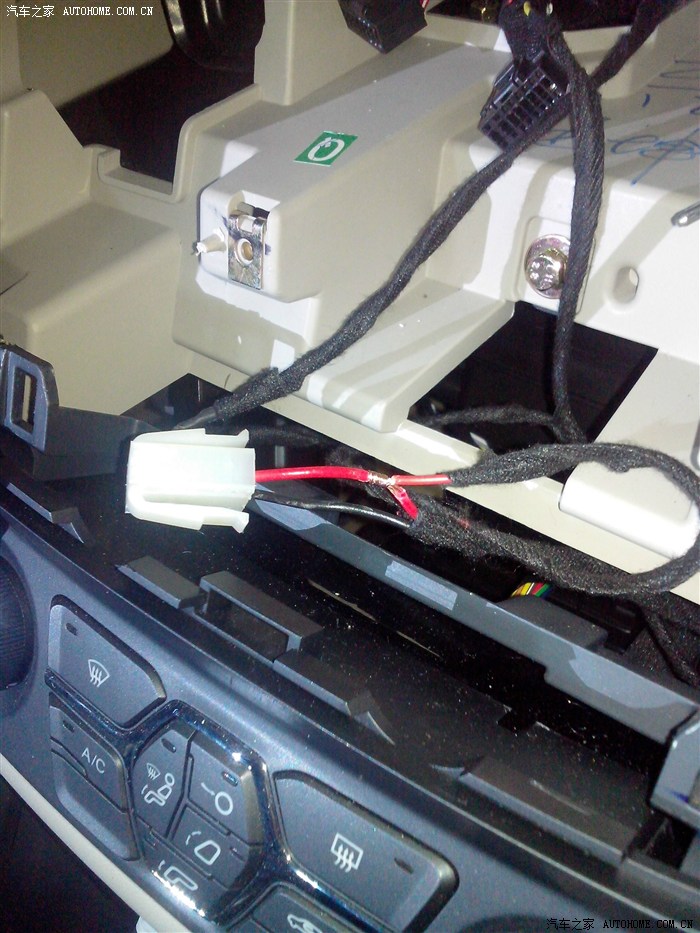

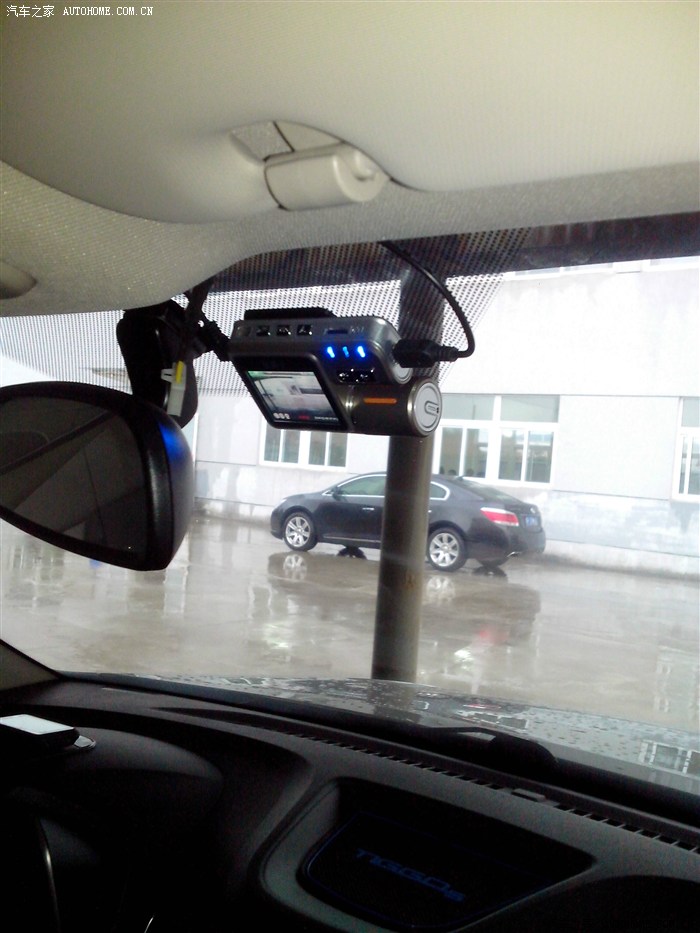

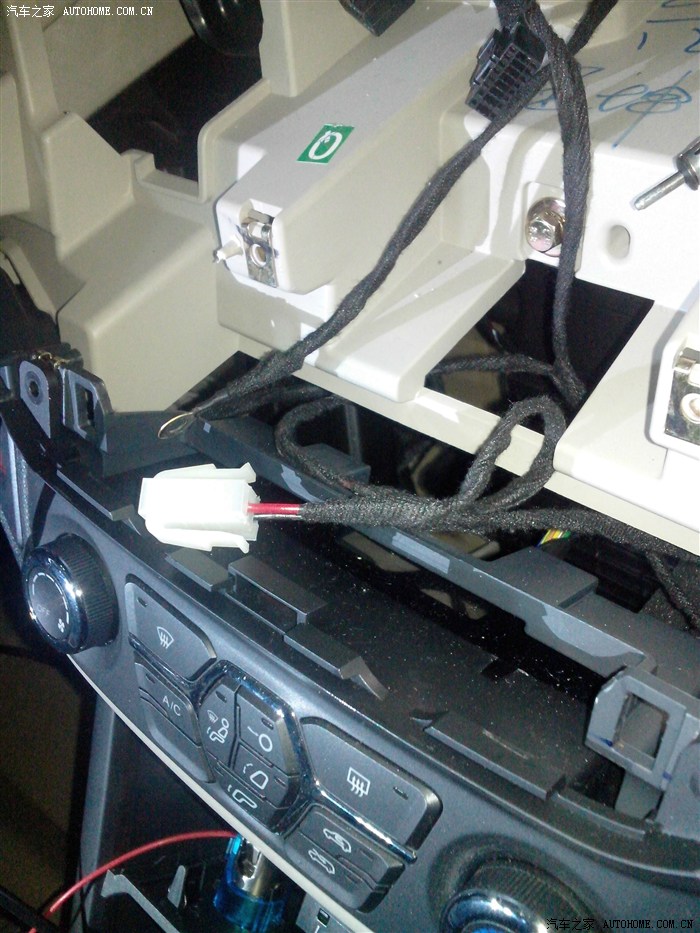

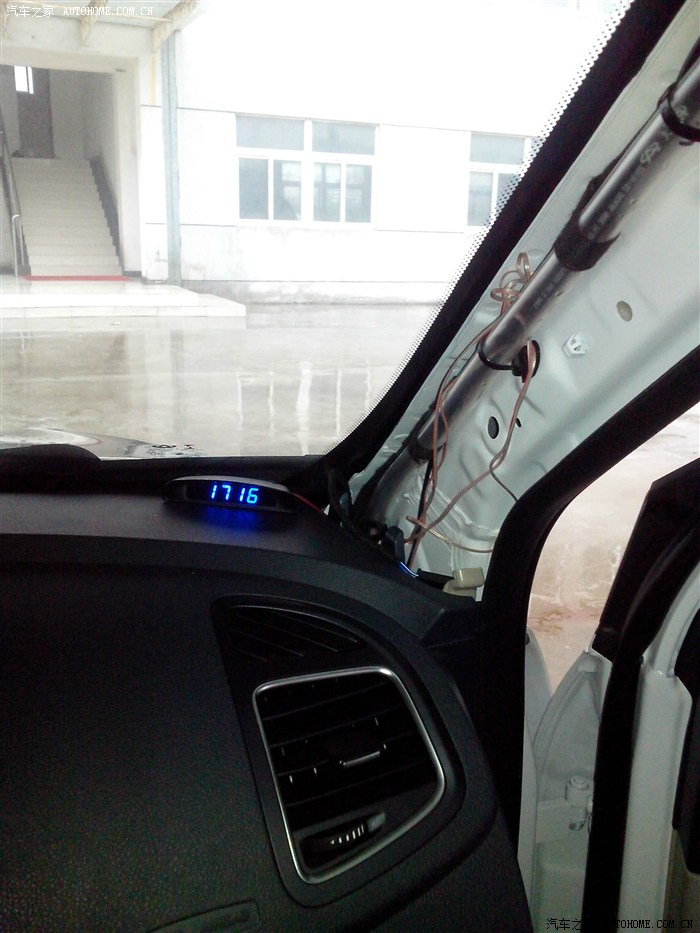

记录仪和电子钟走线就不说了，A柱扒开就行，电源稍后再说。记录仪旁边的白色插头留给胎压监测用的，ACC和ON的电都接上来了，以后加设备不用再穿线。原车电子表太小而且要在ON档上才看得到，响应老婆号召加装在右侧A柱旁，接在ACC档。

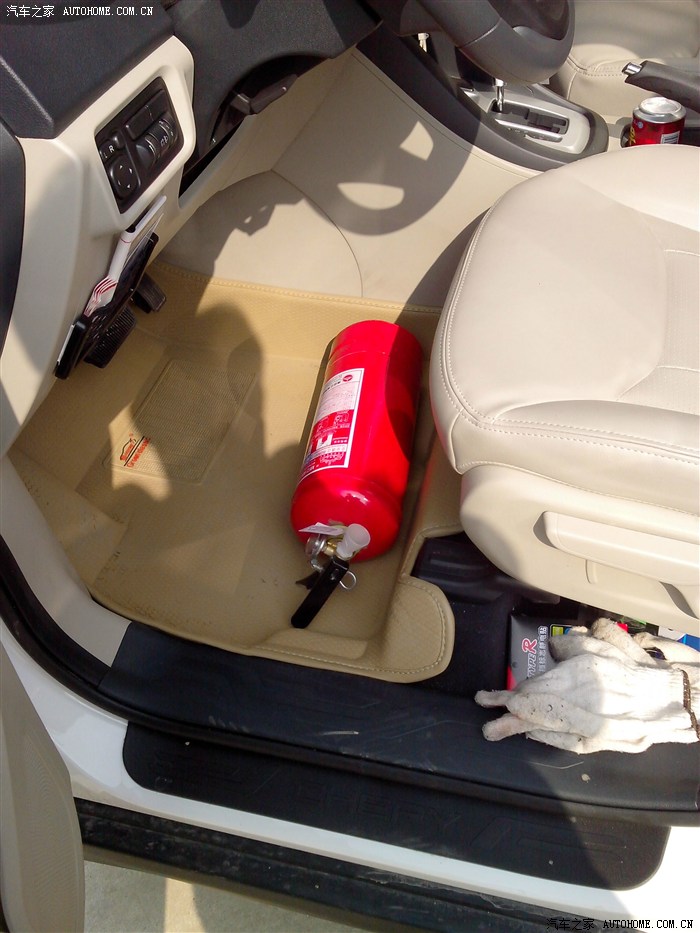

准备把大号的灭火器固定在这个位置，方案未定。买了250公斤拉力的行李绑带，固定力量上绝对不会有危险。看过不少资料，放在驾驶座底下伸手可及的地方是最合理的，买车送的灭火器还不如一瓶纯净水灭火来的给力，太小了。

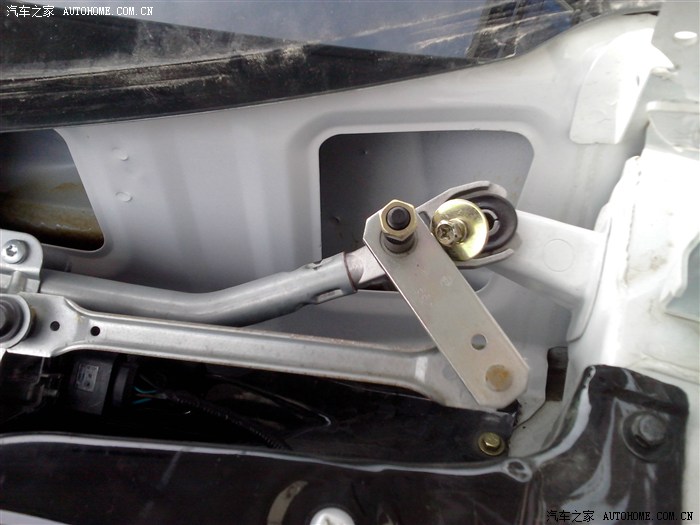

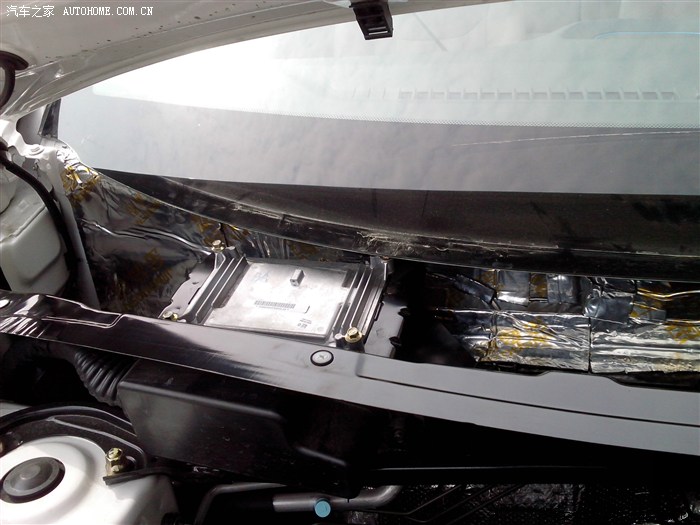

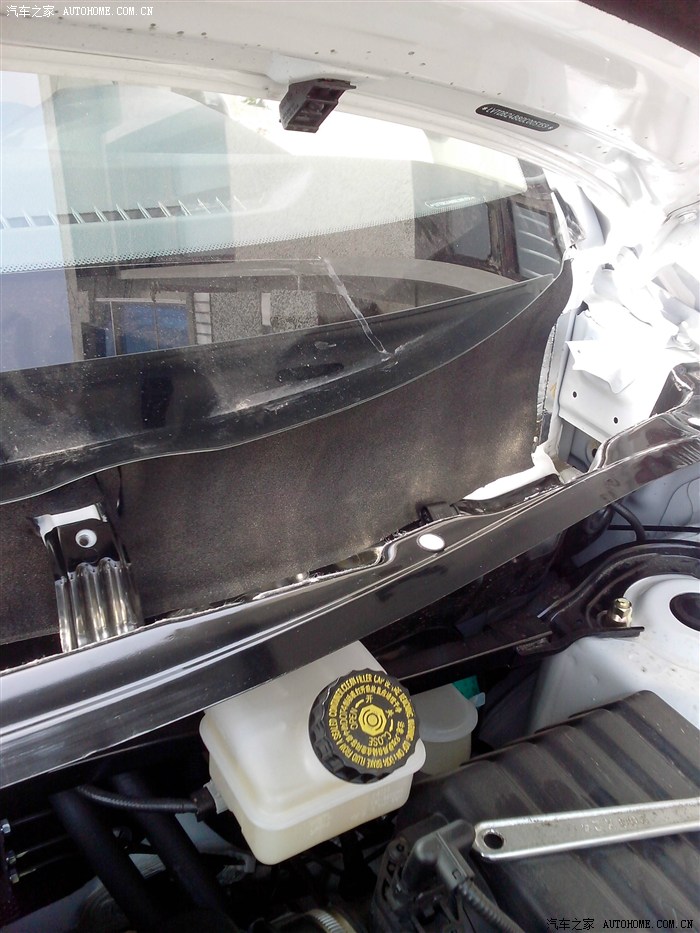

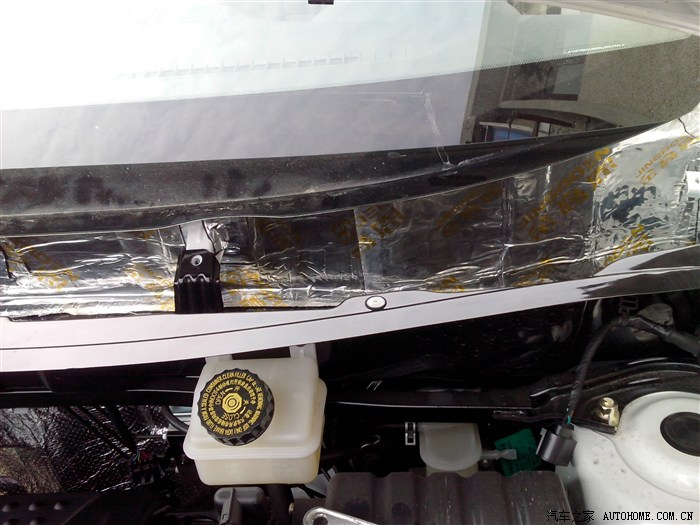

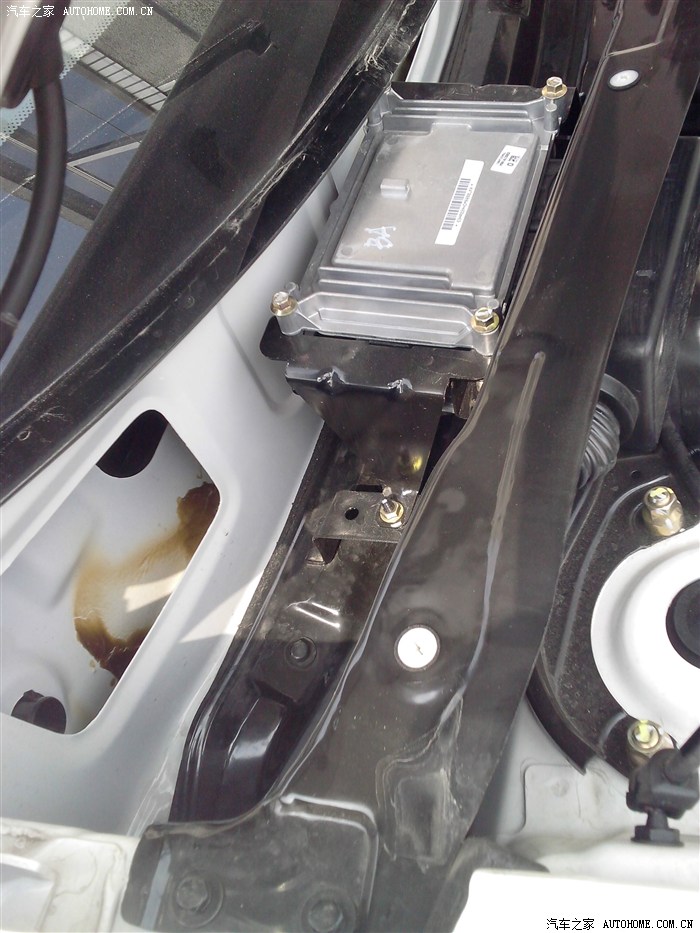

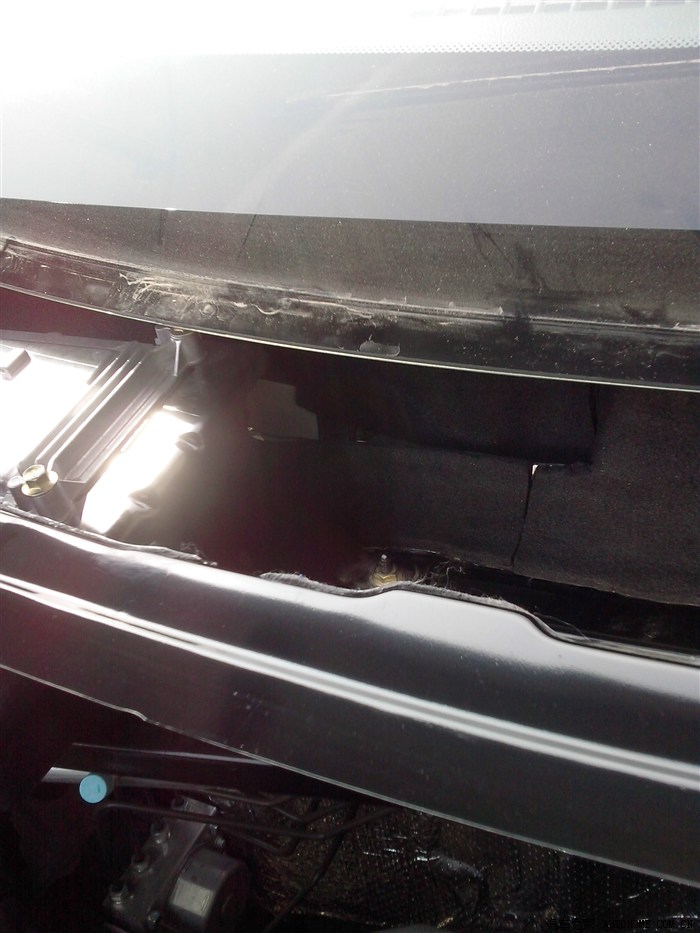

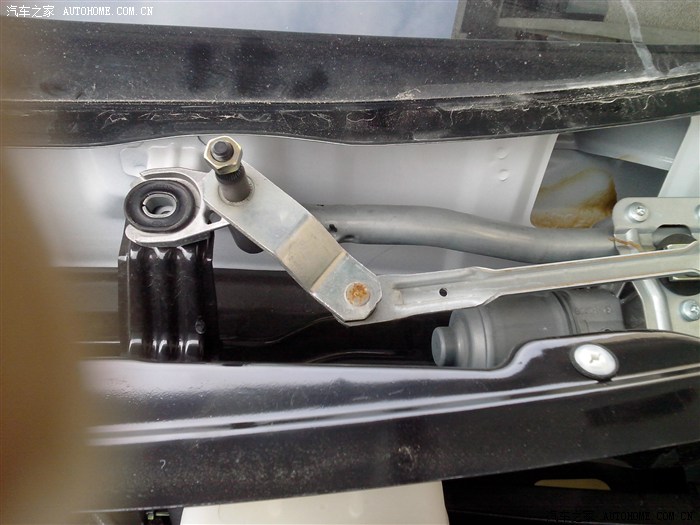

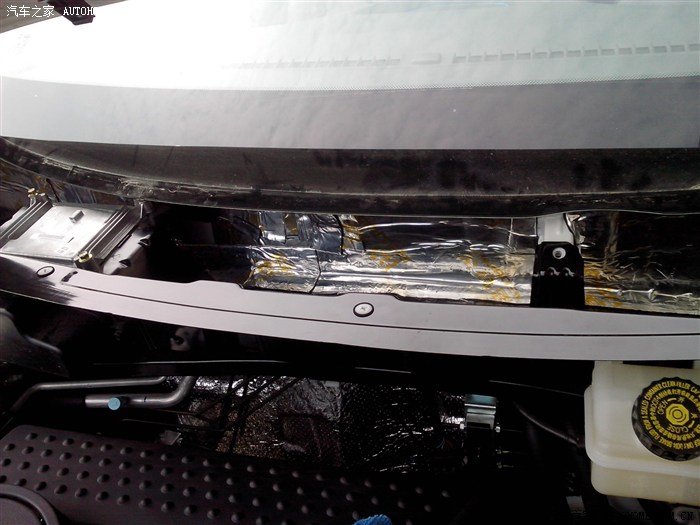

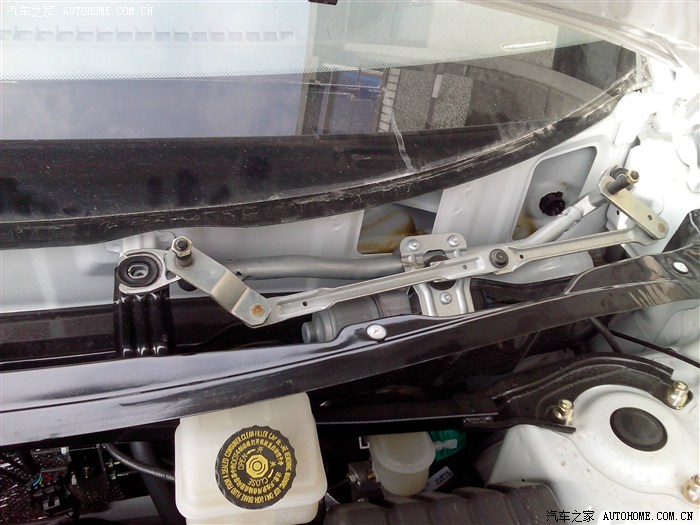

拆盖板做U槽隔音，只贴侧壁，流水槽没贴。效果没啥感觉；有朋友看到孔洞里面黄的那些不是锈斑，是黄油一样的东西，抹在接缝的位置，可能是防锈吧。下面那个是发动机ECU了，没看到牌子拆雨刮器，拧三个固定螺丝就可以拿掉，两个雨刮摆臂螺帽是13的，用活络扳手拆的，上下摇动几下就能拿下来

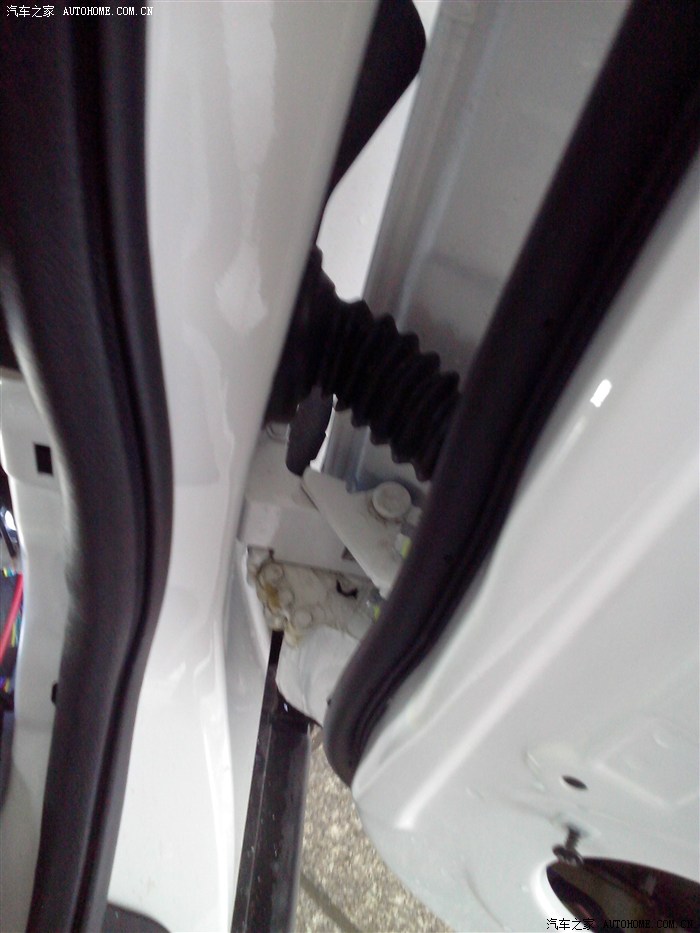

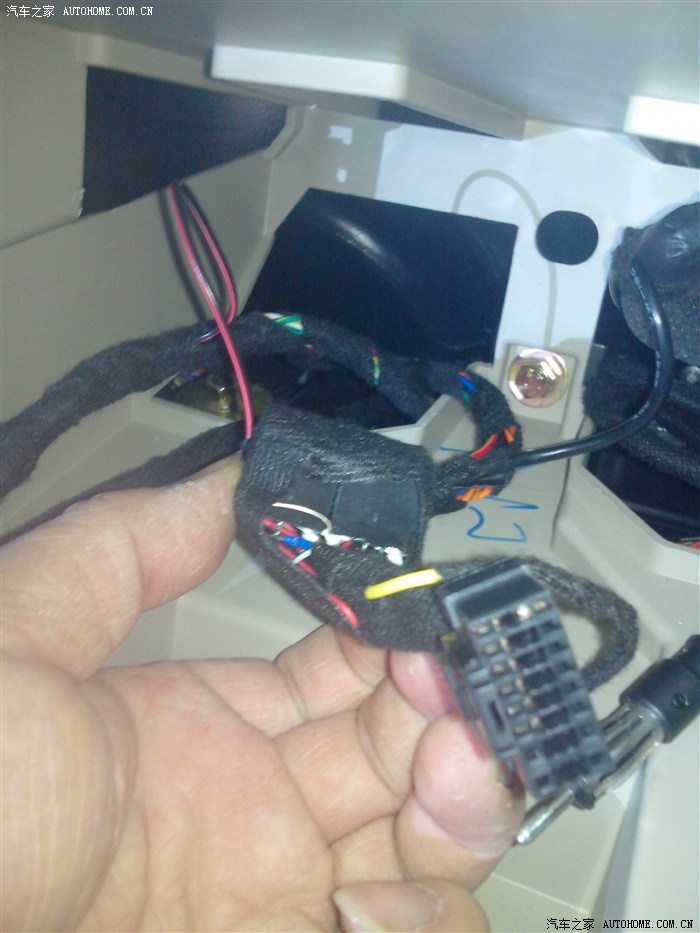

插头

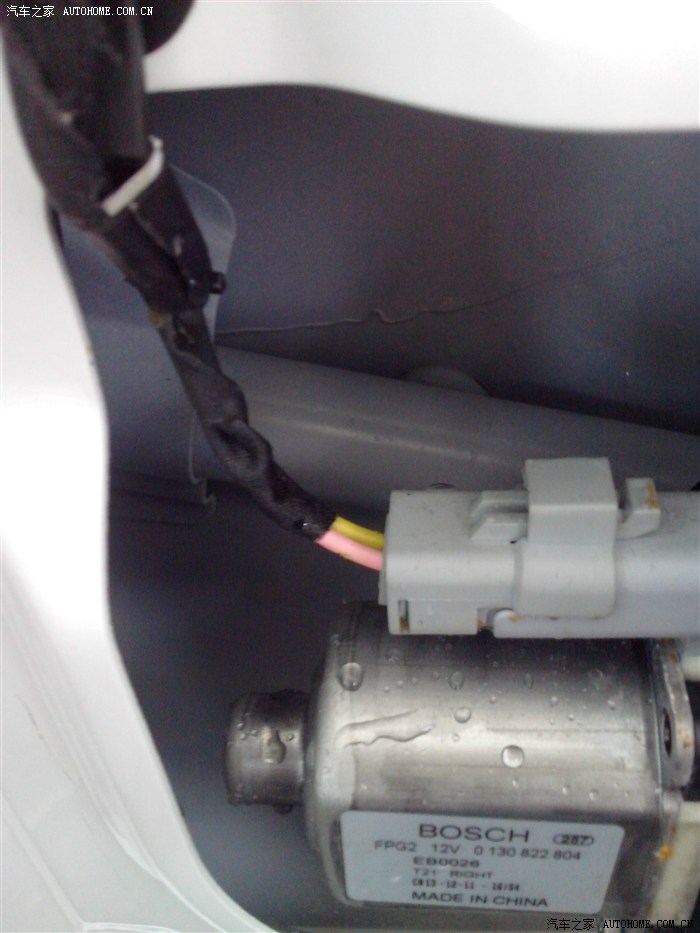

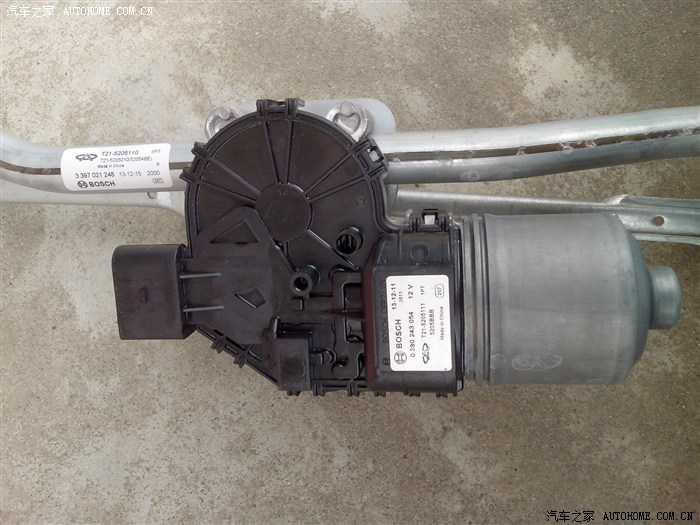

话说博世电机，车窗电机也是博世的。比较厚道。

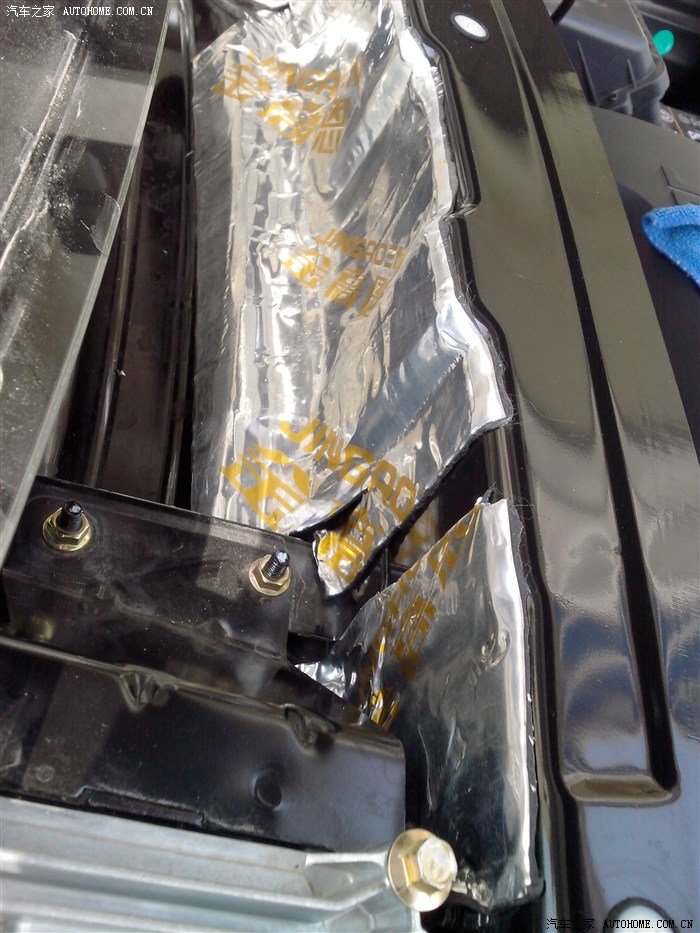

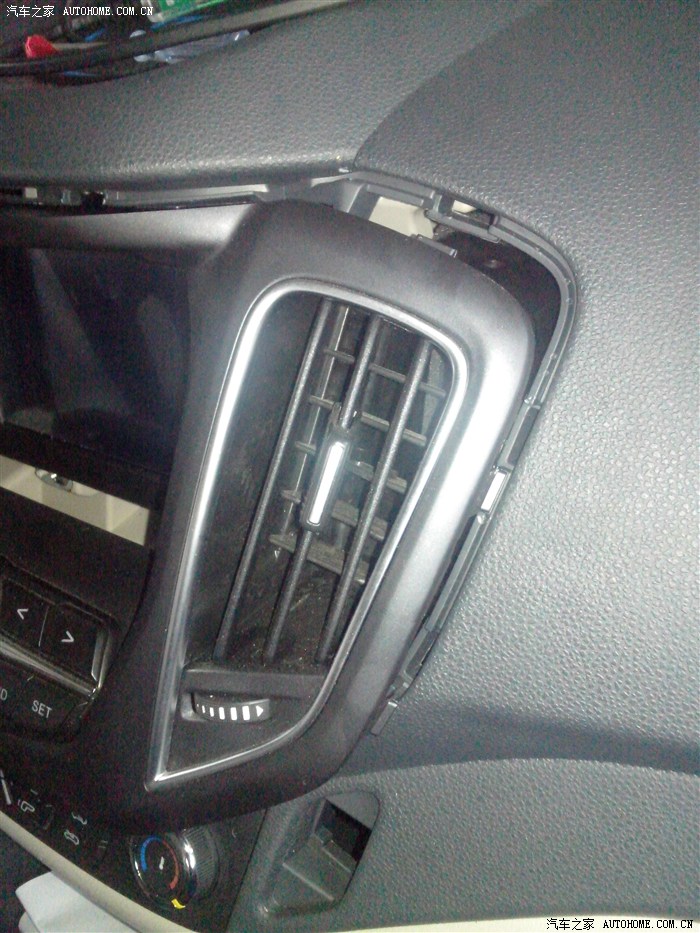

通风口只留一个，可以对比上图，用止震板贴成导向，效果是风力有所增加

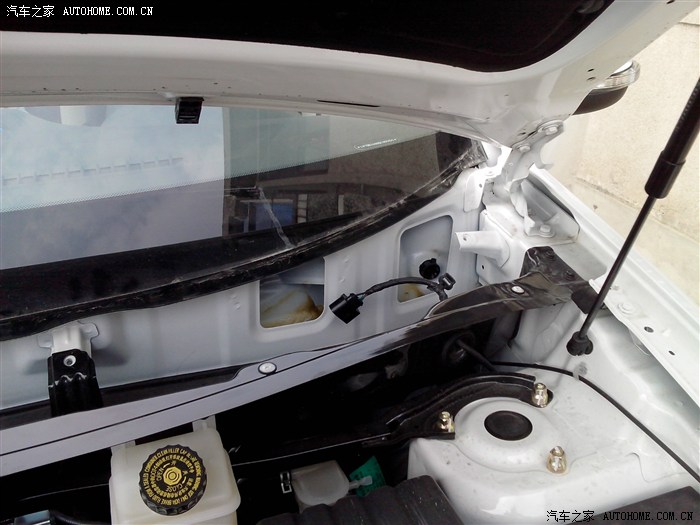

车窗清洗喷水口在引擎盖上的，还是喷雾式的，挺高端的啊

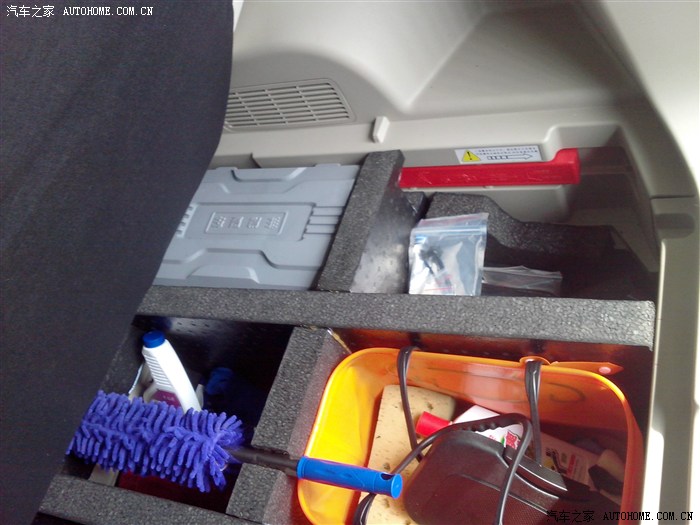

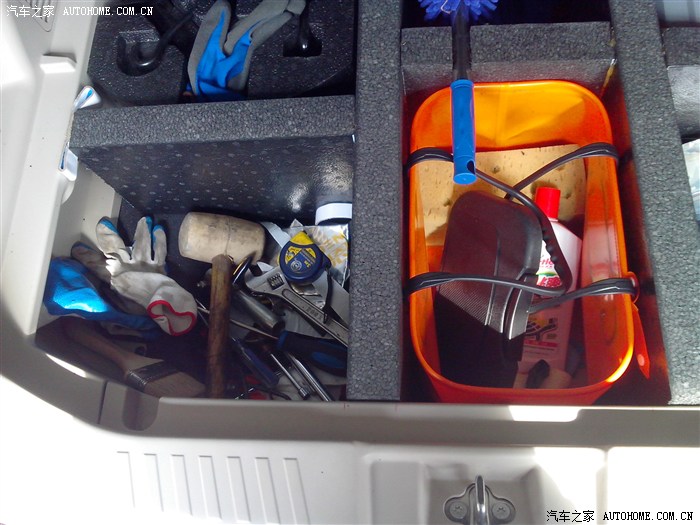

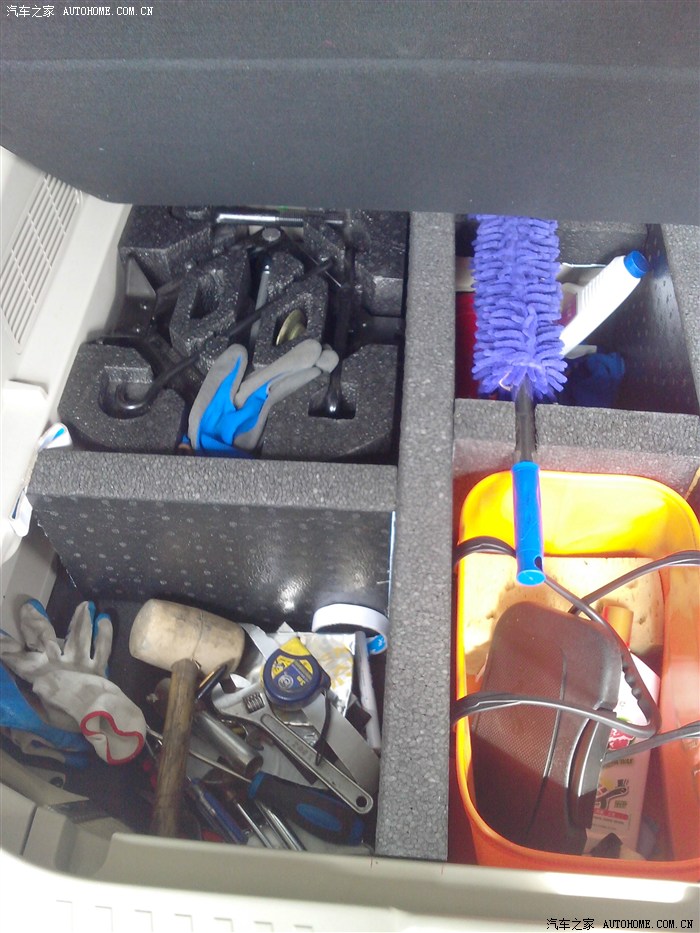

后备箱隔音没空拍照，基本都那样，拆座椅贴。平时35公里上班路，小车开3年备胎也就用过一次，考虑着这回备胎就放家里了，备胎舱里改了下，配上气泵和补胎工具，买了EPP泡沫做了隔舱，以后自驾游可以整个拿掉再放备胎的。还没有完全改结束，东西乱丢

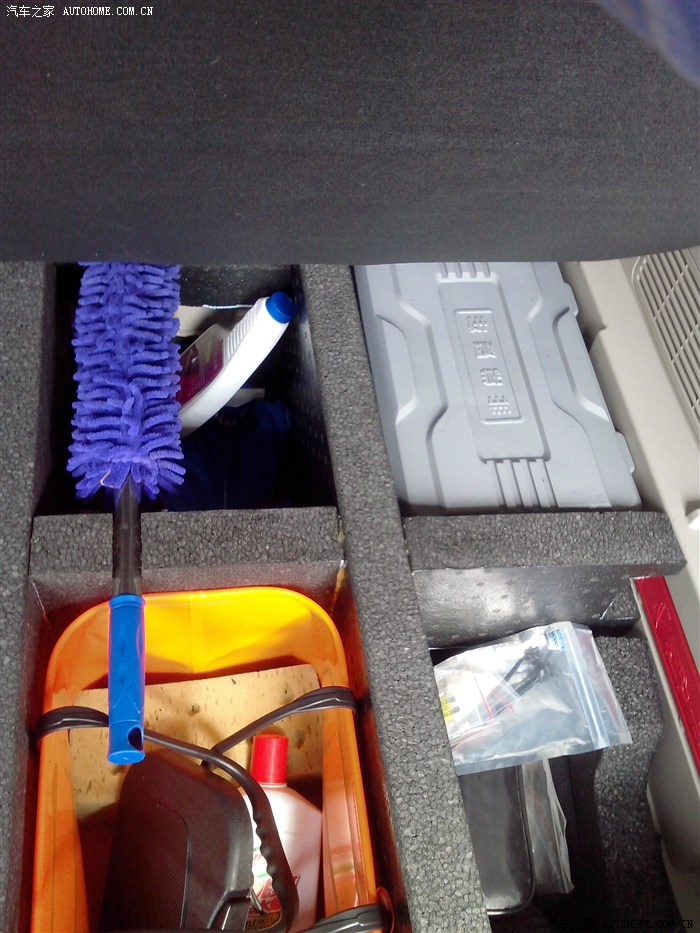

工具箱里是双缸气泵，试过效果一流、速度超快，比小车上买的单缸绝对强！尺寸都是东西买回后量身定做。还没整理好有点乱

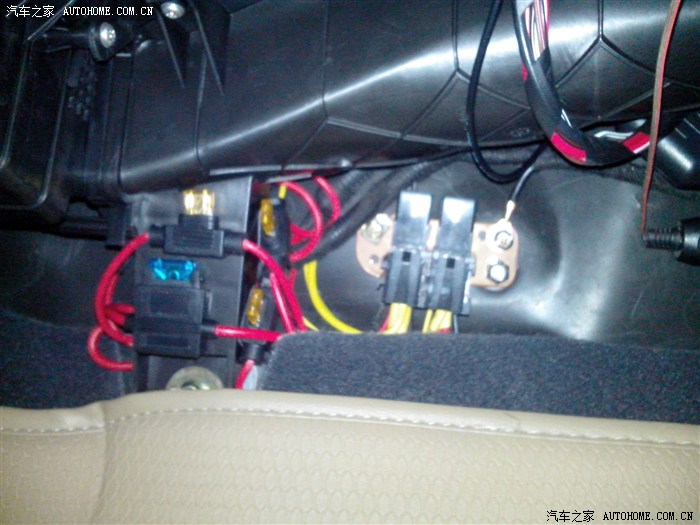

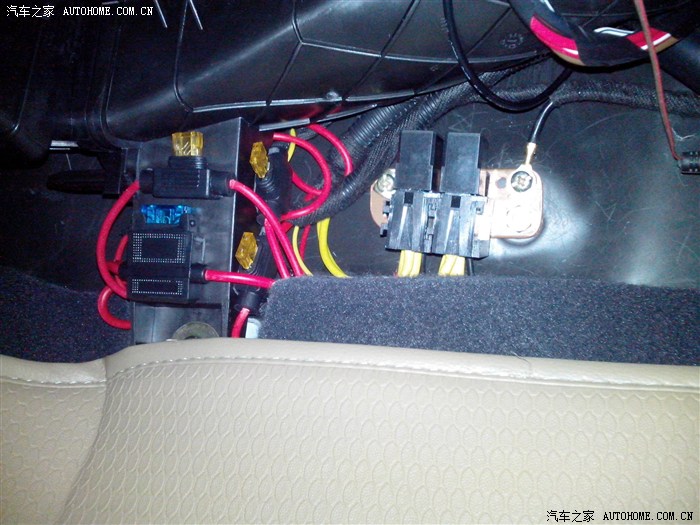

右边是加装的ACC继电器和ON继电器，经过保险插片后输出，大的插片是到后备箱取电口的，另外几个小插片保险分别到胎压监测、记录仪、电子钟之类的，下面那个一分二取电口上面是记录仪，另一个是电子钟这个位置是副驾驶脚前手套箱下面的一块空位，朋友们可以去参照看看

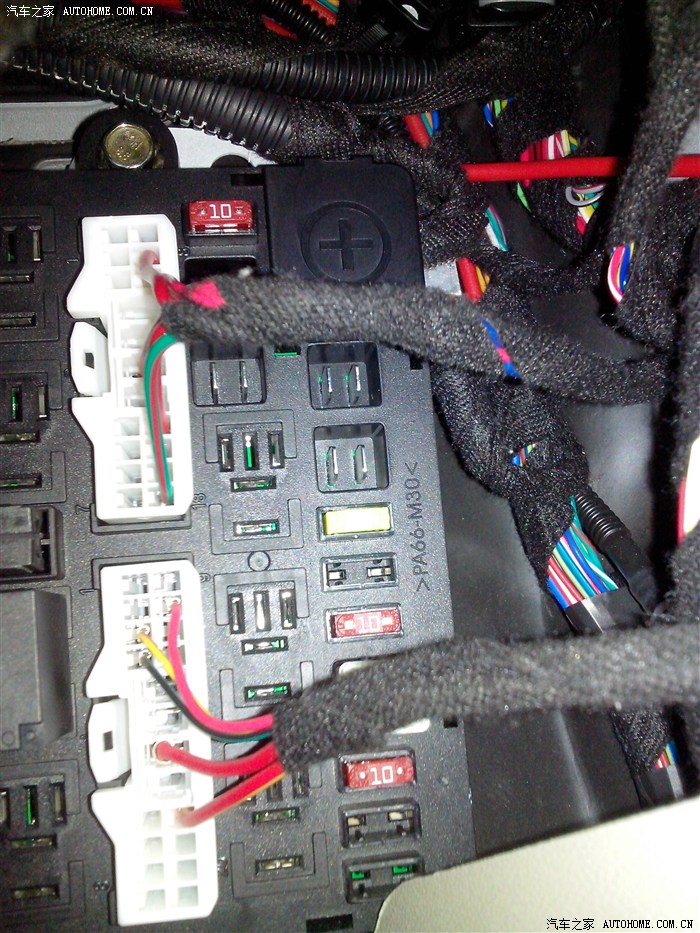

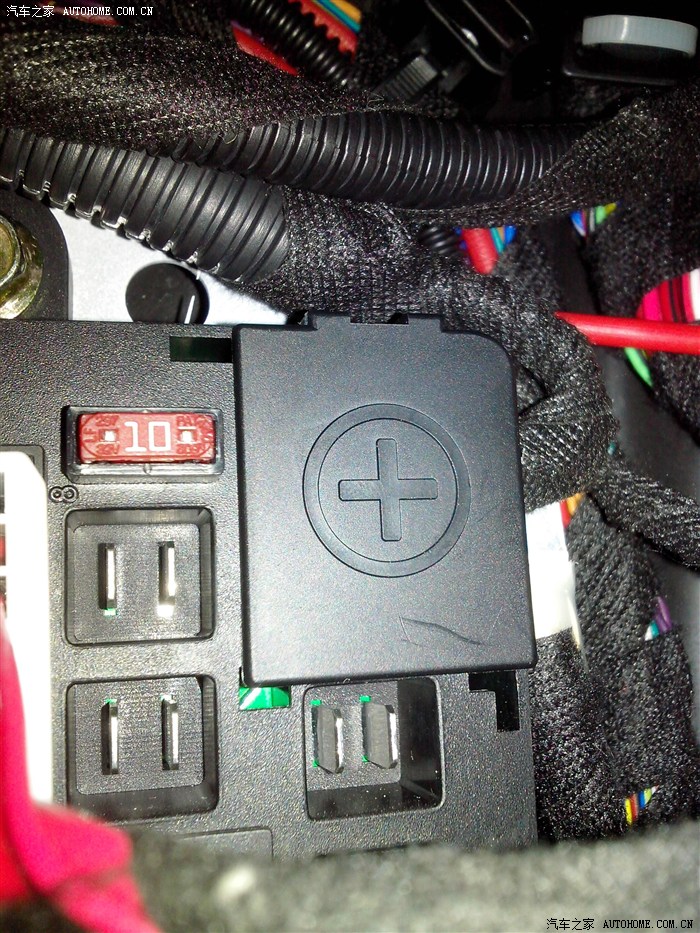

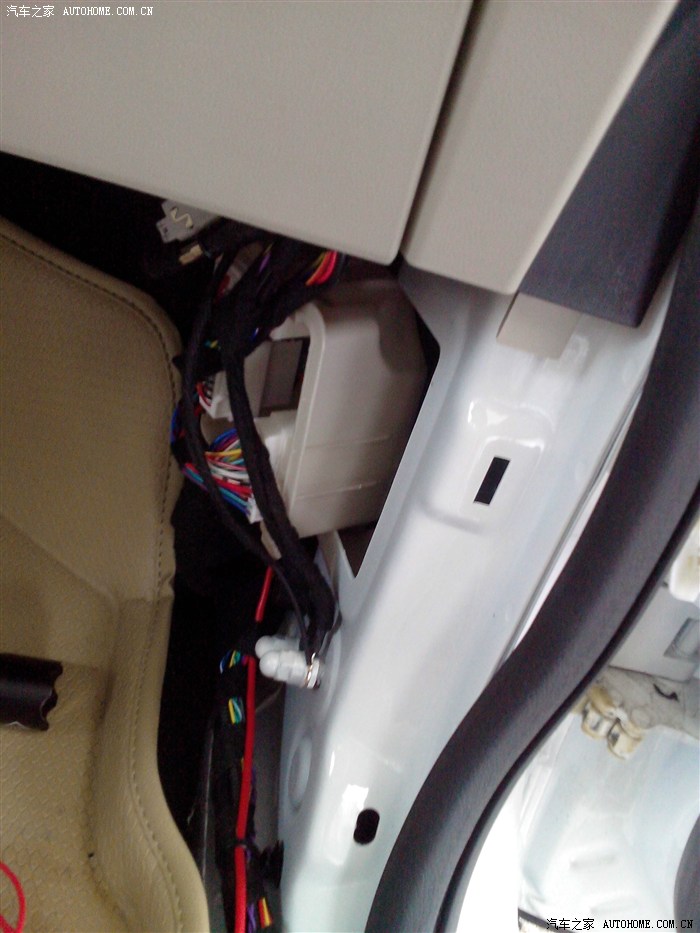

这块电路板是副驾驶脚前的，弯下腰向前看就是。右上角有加号的就是主电源接线口，这块带加号的盖板抠掉，是六毫米的螺丝，我附加的继电器进线电源就叠加在上面，再找个螺母拧上就行，下图特写，从上面抠哦

电瓶直供哦，60A保险，永不断电。拐弯向左套管的线就是我的继电器主进线，在这个位置向上向右看就是PEPS进入及启动模块
对照网上T21学员手册的图纸，测量并确认，白色插头第一根1平方红线为PEPS主电源，第二根细红线为ON1控制输出，第三根细白线为ACC控制输出，第四根黑绿线为ON2控制输出，这几根线控制线都是控制引擎舱主电器盒里的继电器的，这里用了ACC和ON1输出线作为我的继电器的控制线，如果只需要ACC电源的可以从点烟器取电。记住不能直接用这个控制输出线拉动负载！

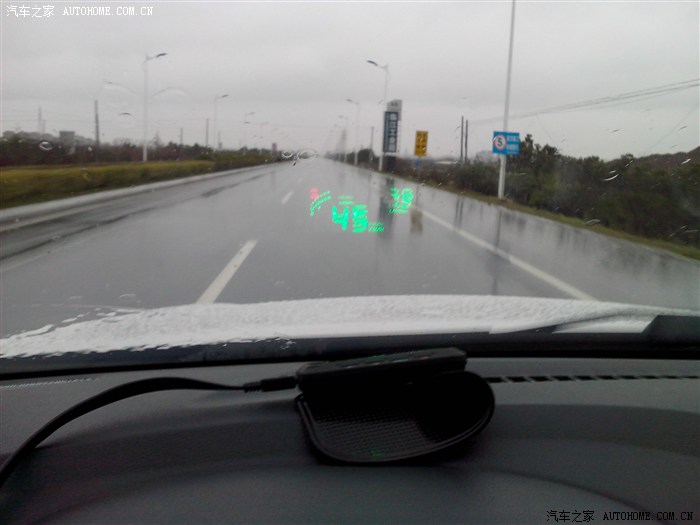

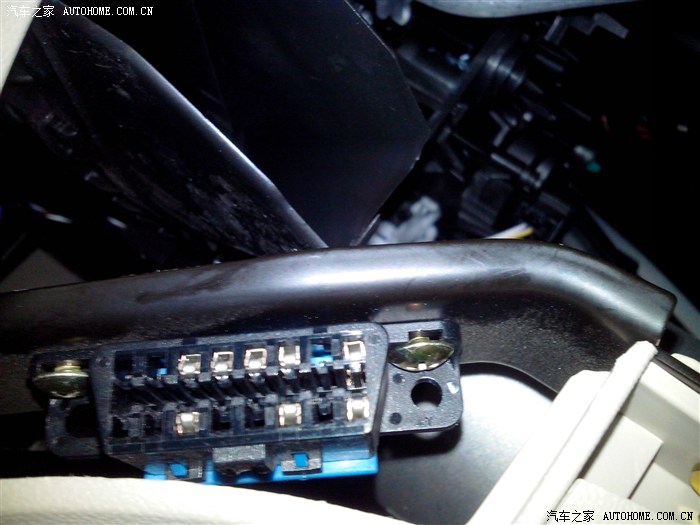

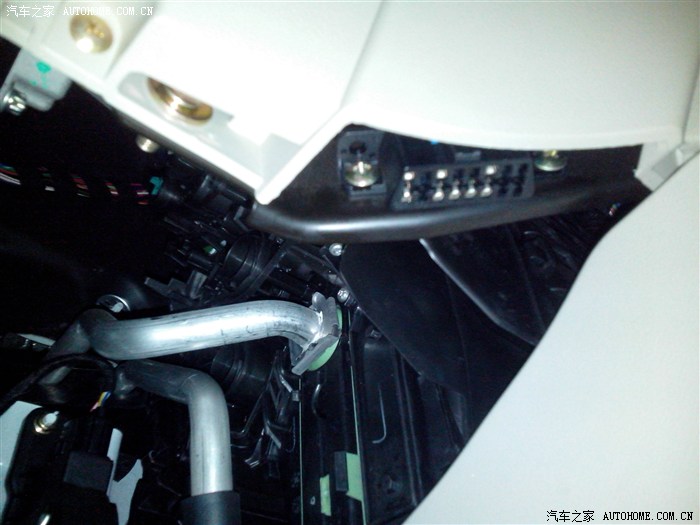

HUD效果，没有贴反射膜，因为点亮气囊灯了，不能适用，退回了。哪个车友用上能用的给联系下我，很需要这个。OBD插座顺便也上图给找不到的车友

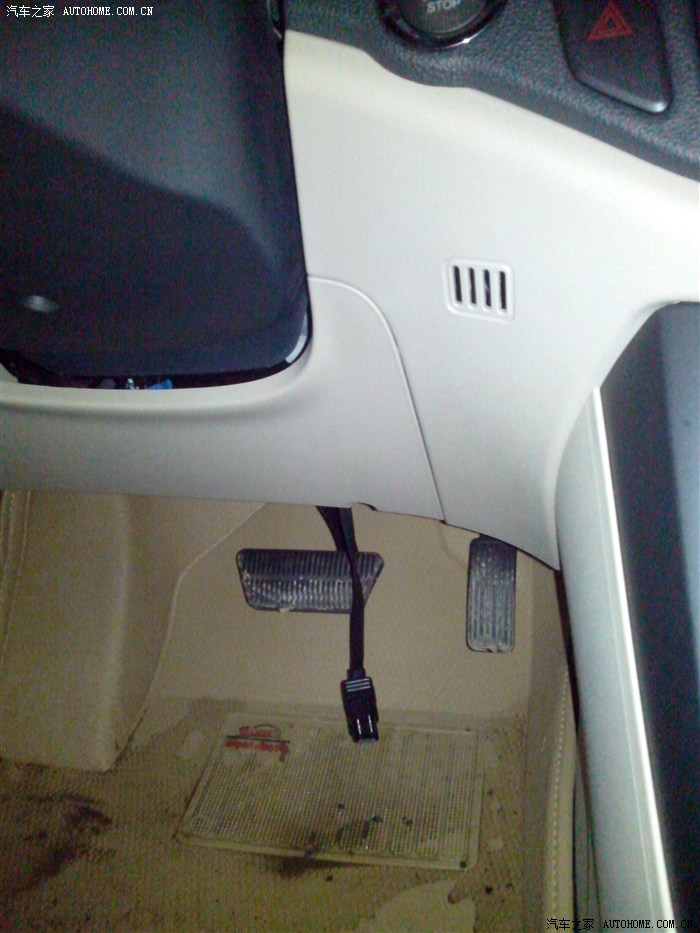

油门踏板上方哦

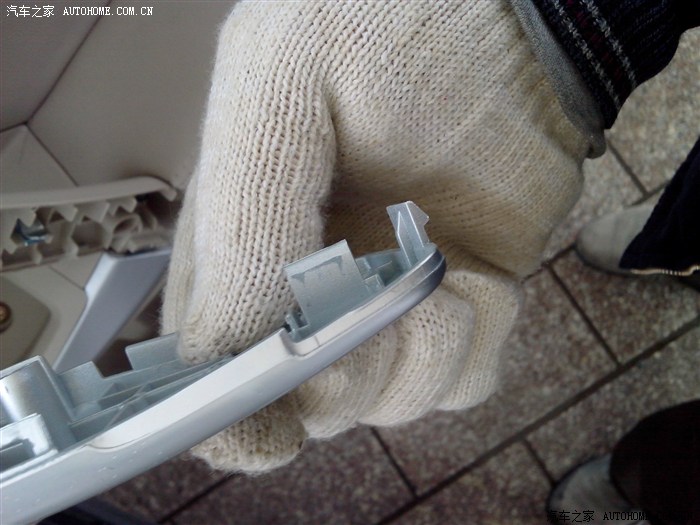

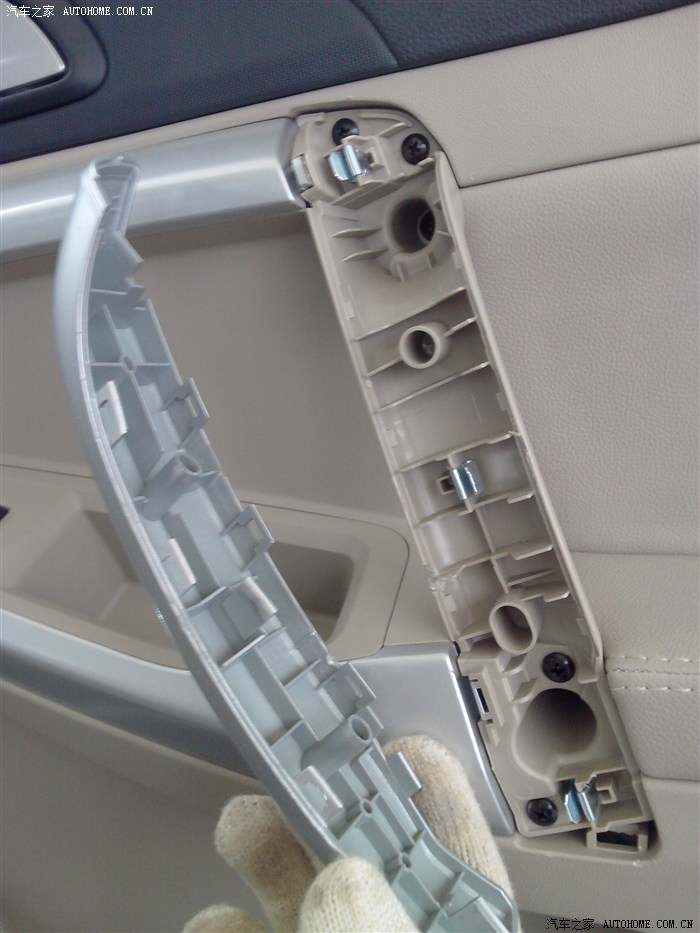

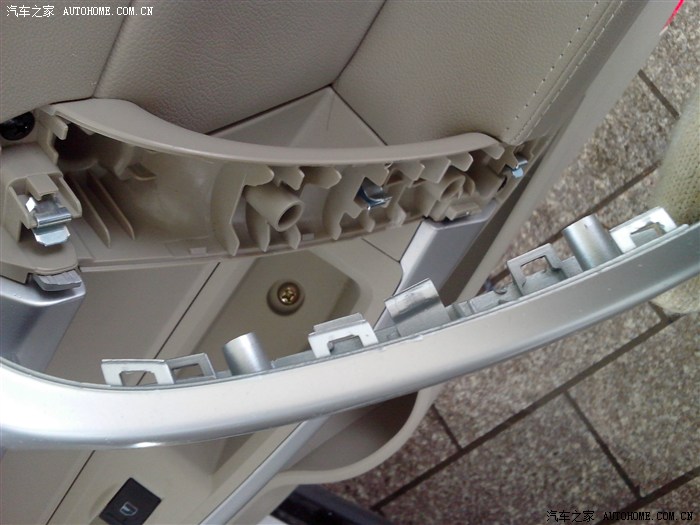

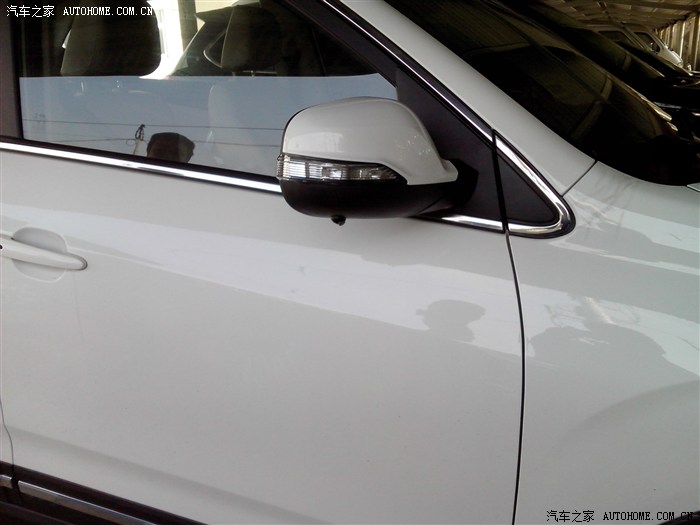

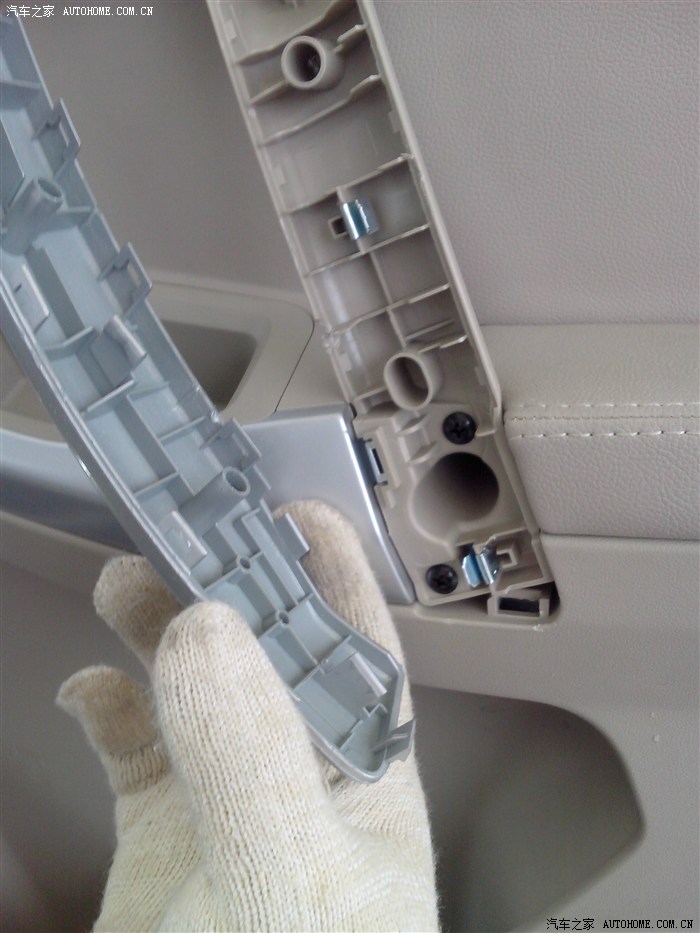

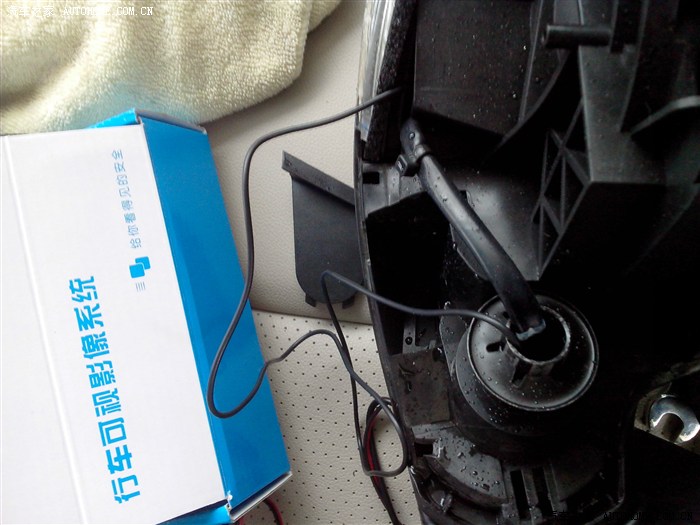

接下来就是侧视摄像头了，拆门有点困难，拉手盖板很难卸下，多上几张盖板照片

螺丝刀从下面撬起比较好使劲

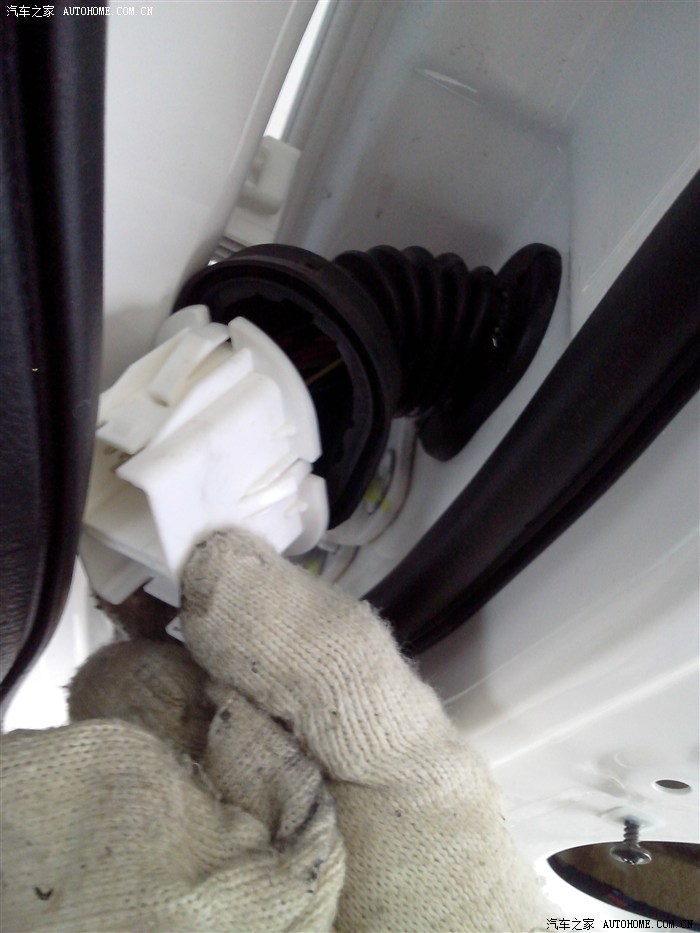

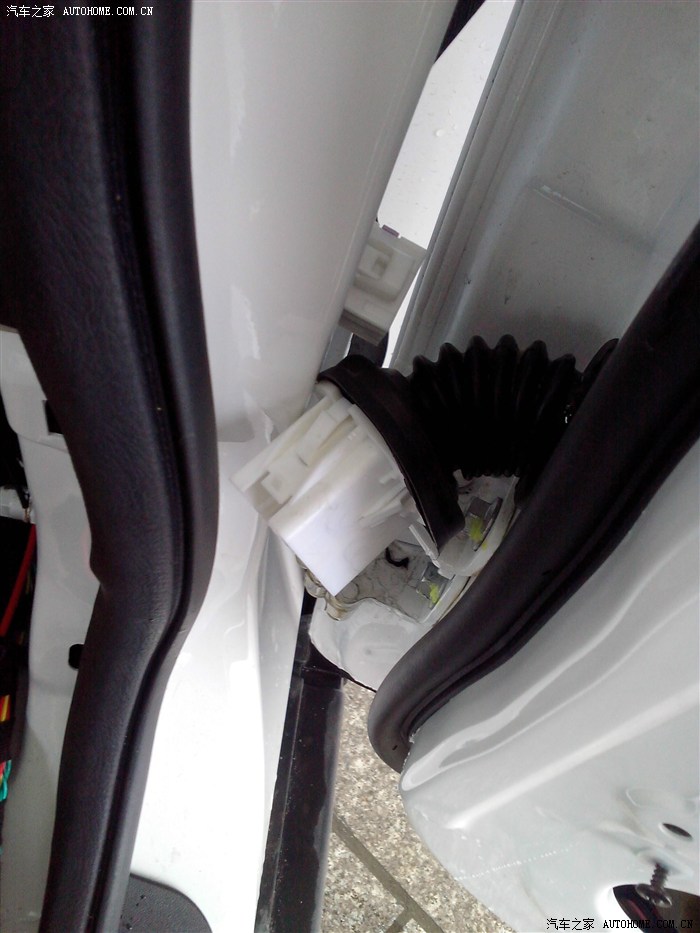

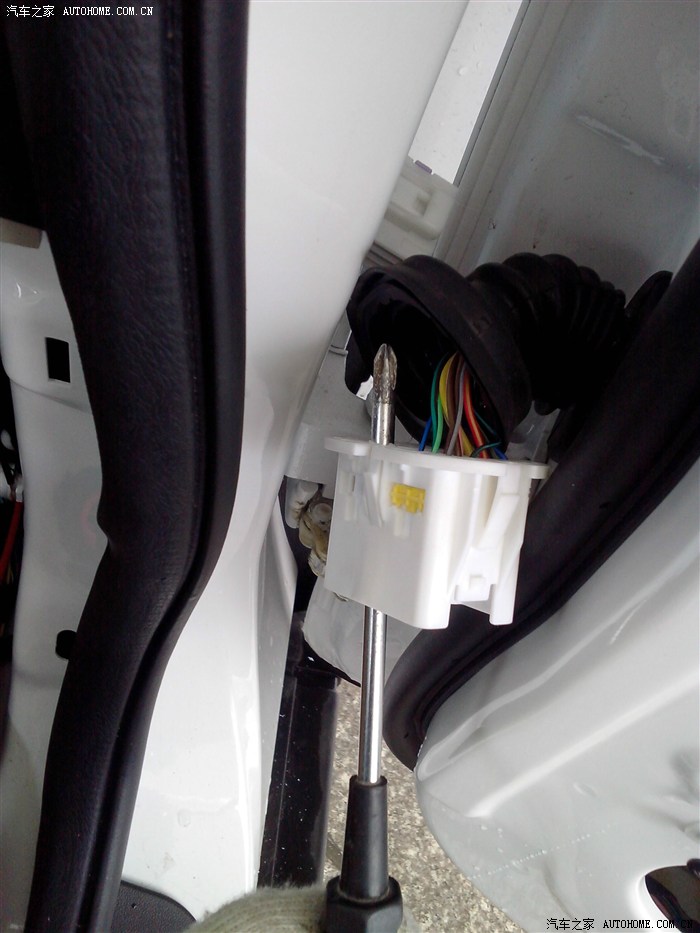

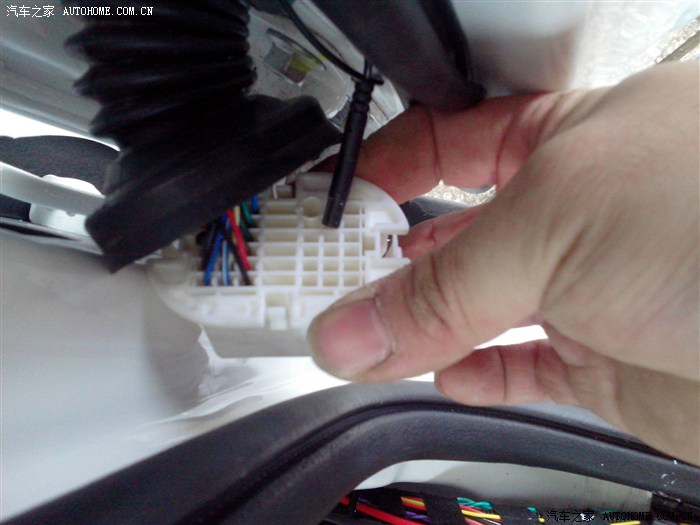

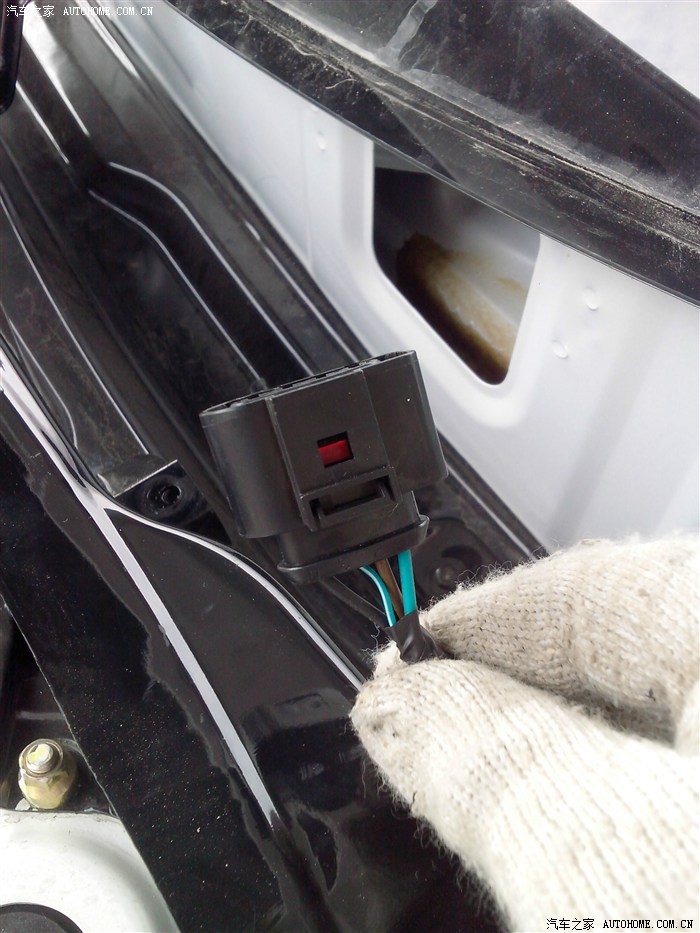

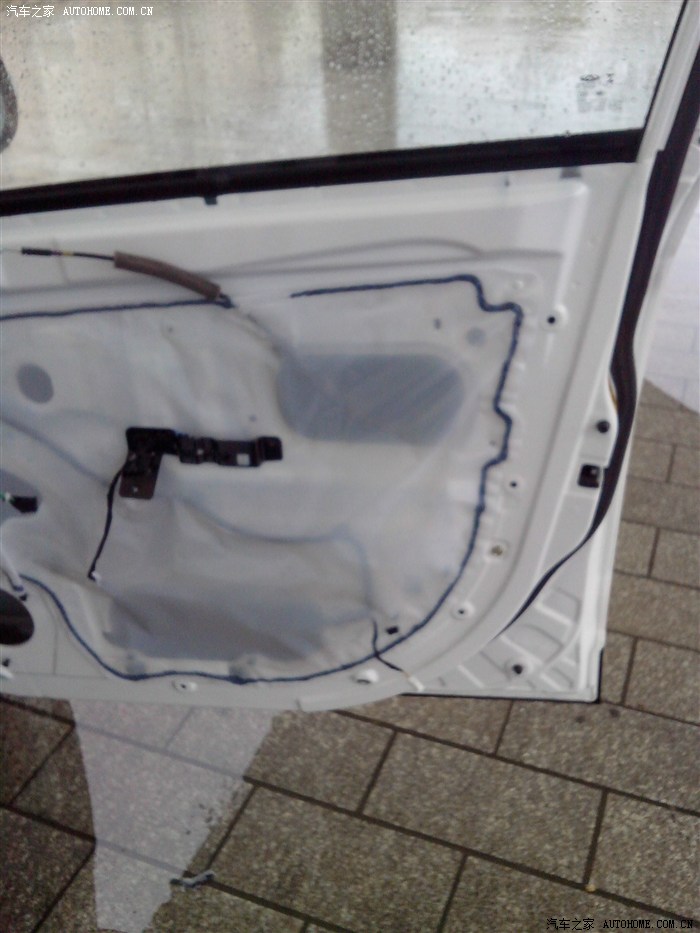

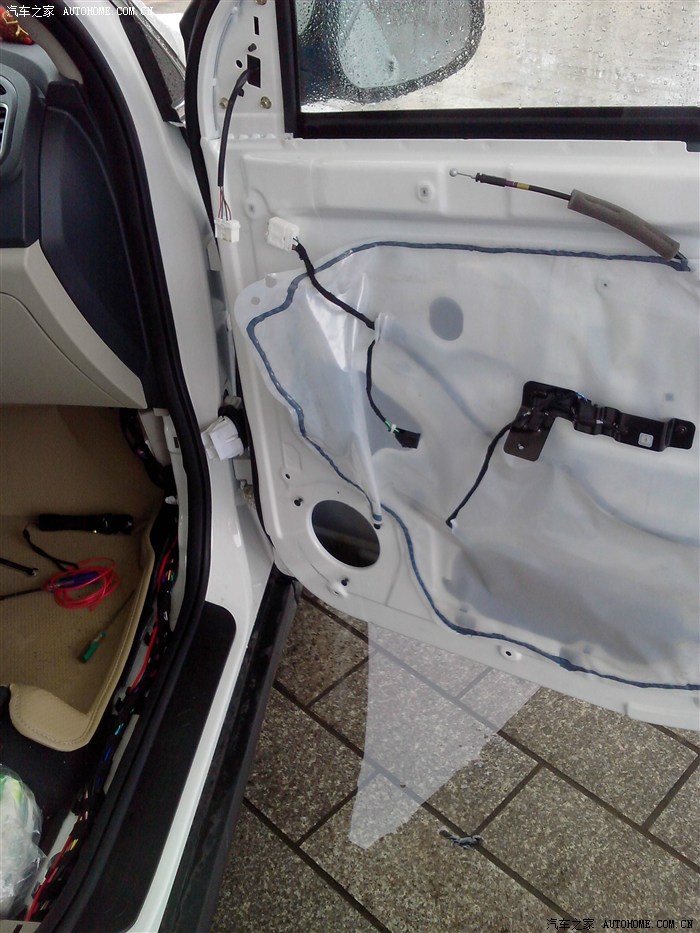

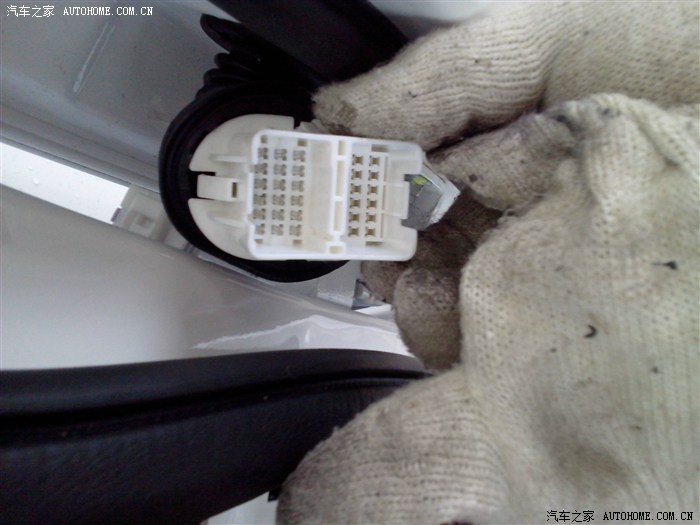

插头已经拔开了，先得把门内插接件护盖移到旁边

还是博世电机，奇瑞厚道！

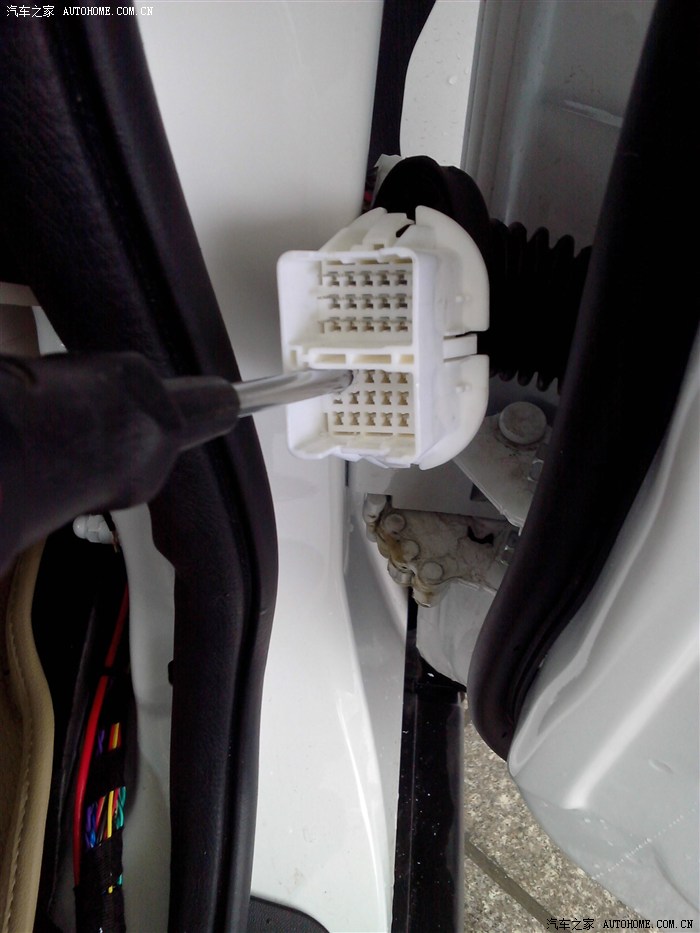

两排插孔，用掉一个，貌似插针全满

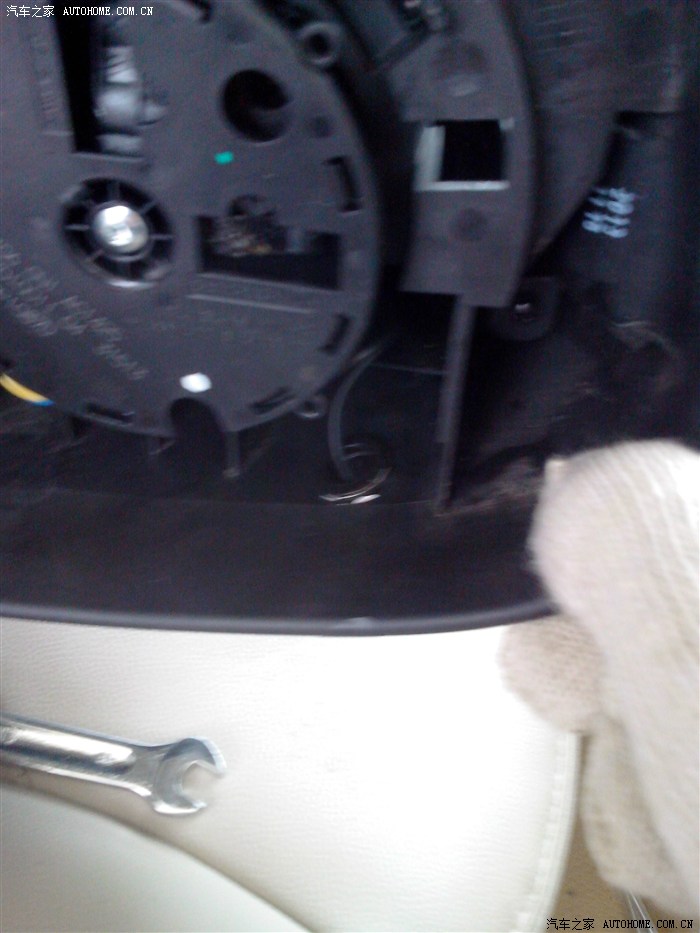

没确认是否有后视镜加热线，估计悬查看门内线路全满了，改后视镜加热的朋友，另外加线穿进去吧。开始扩孔

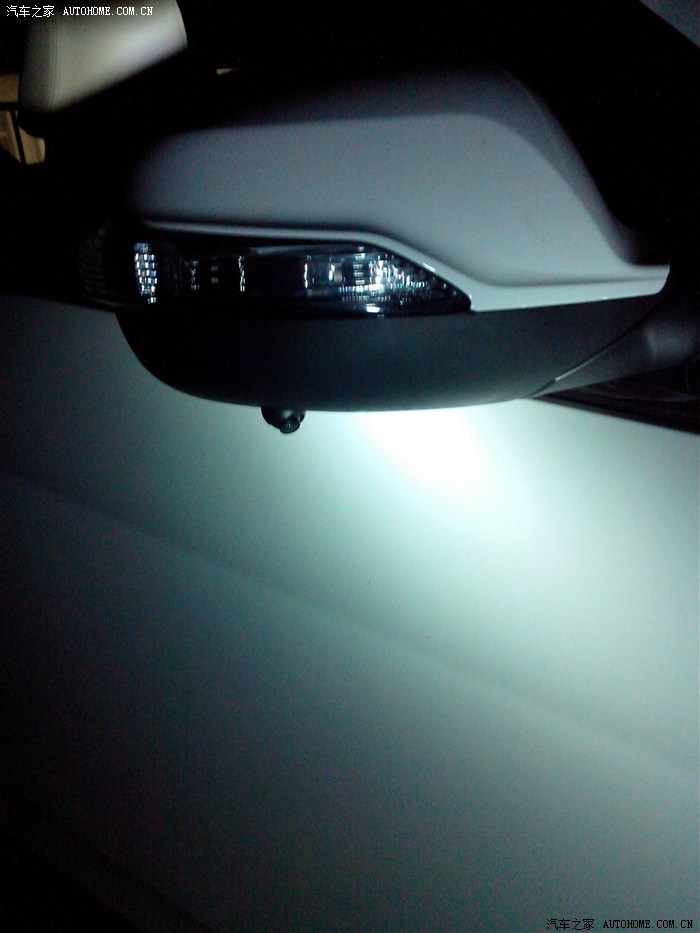

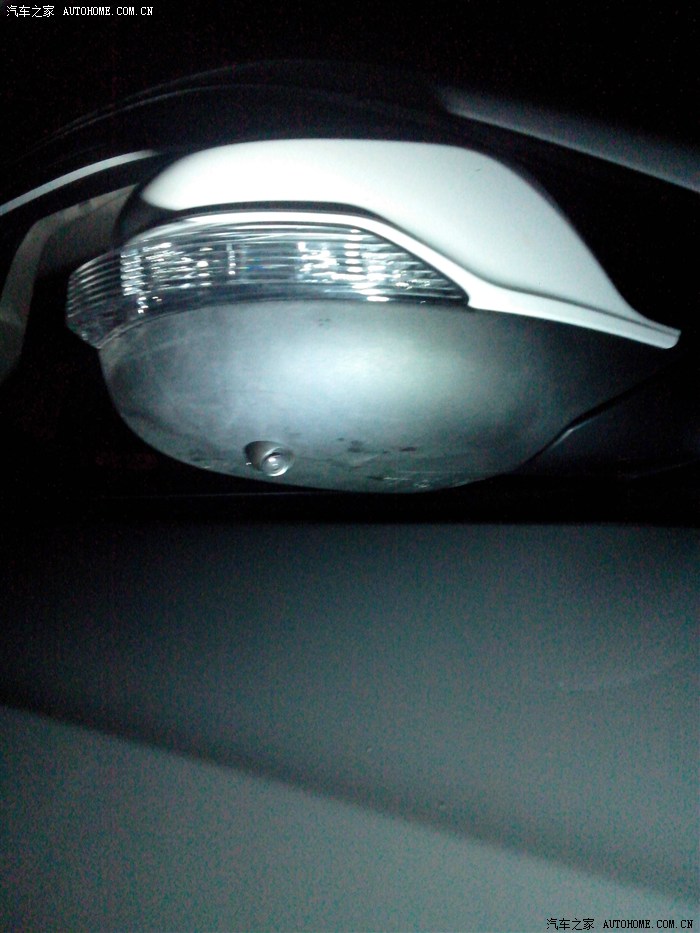

装镜头

摄像头的宝马插头有5毫米直径，在排插的下面空位上用螺丝刀搅了个洞

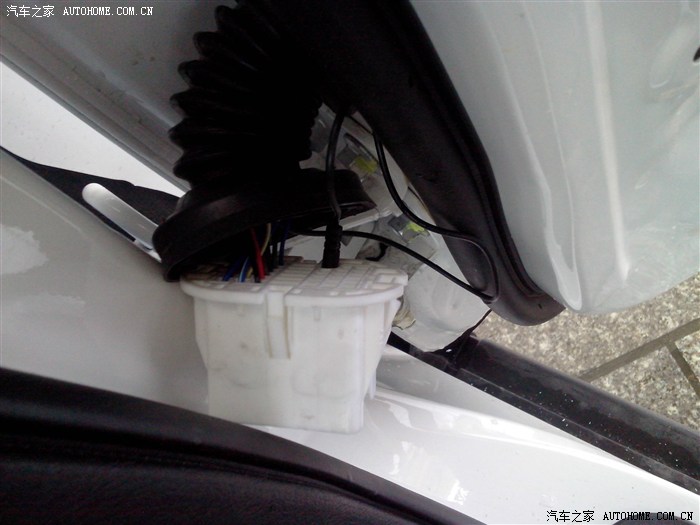

线进来了，复位

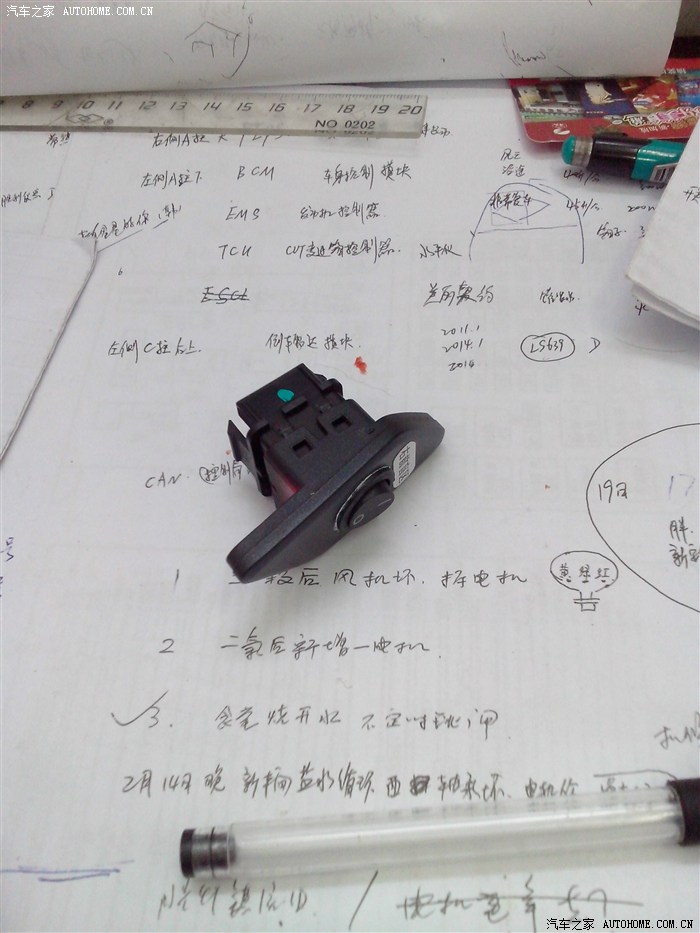

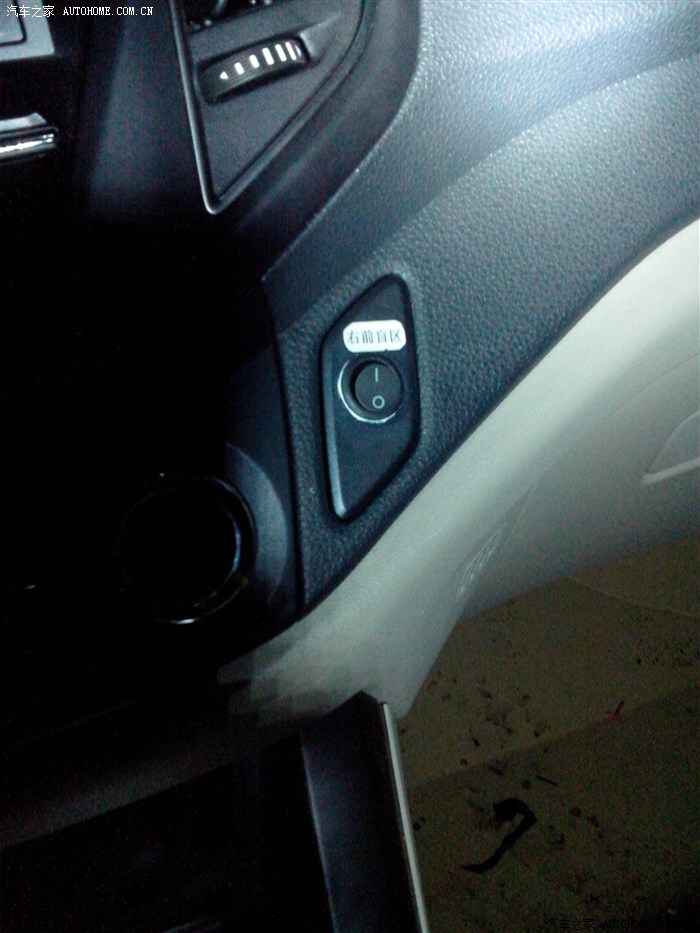

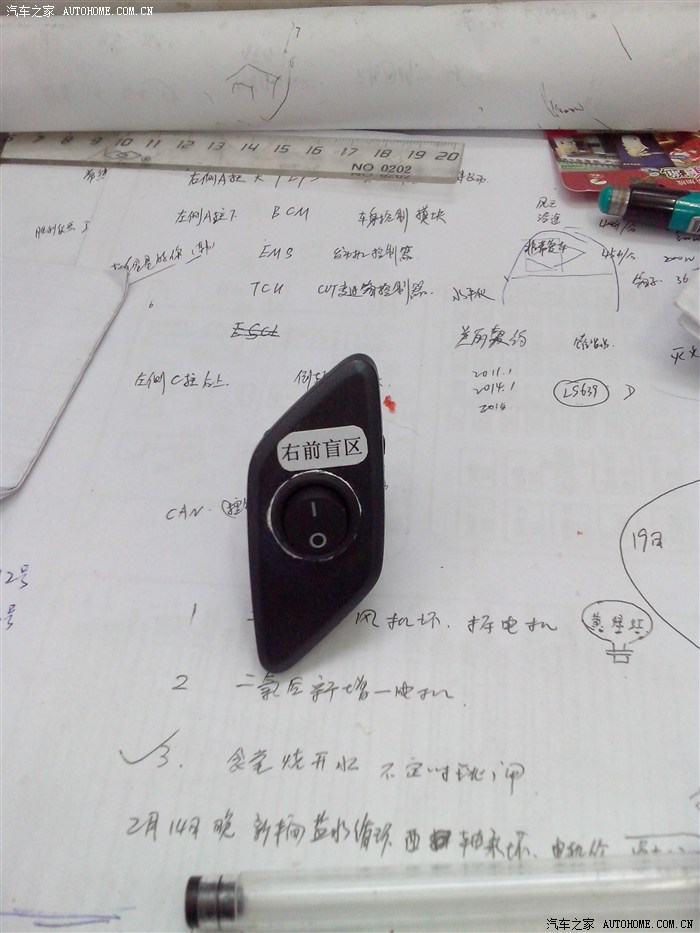

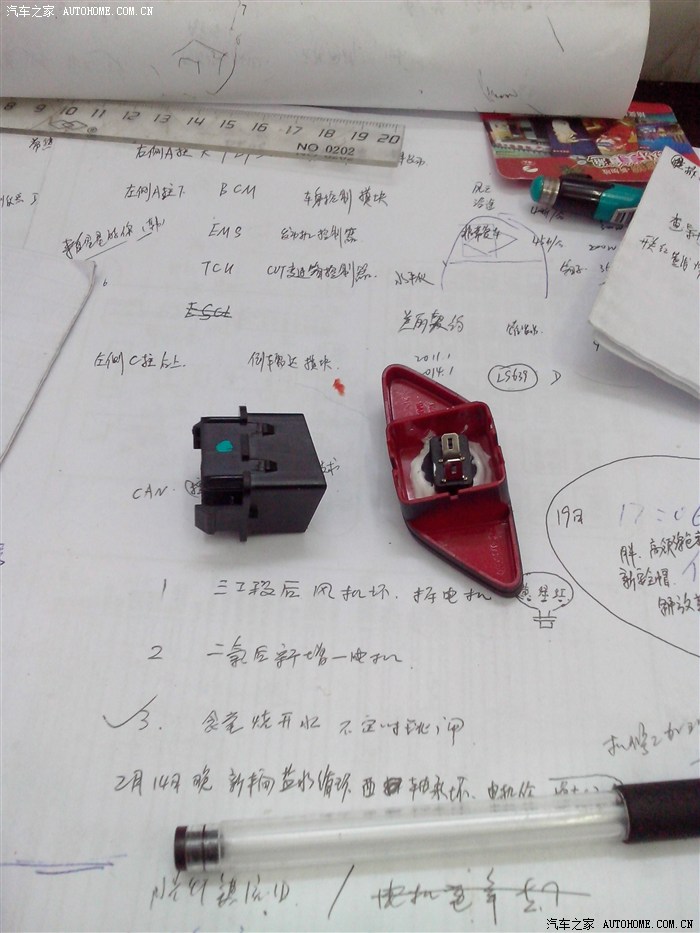

买摄像头送了个小开关，还真是正好装，大一点还就不行

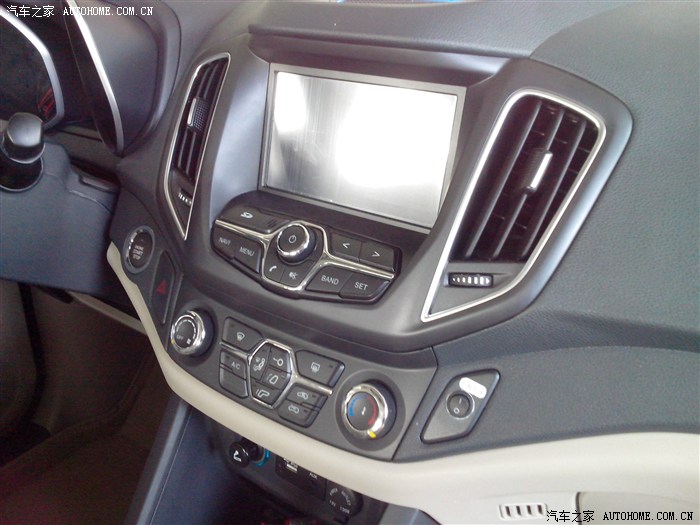

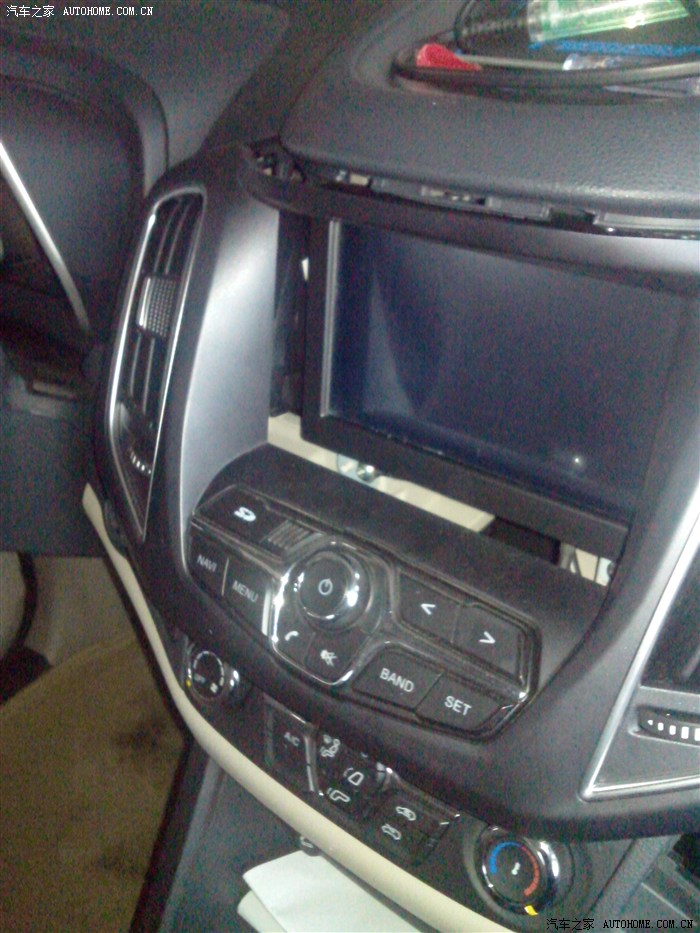

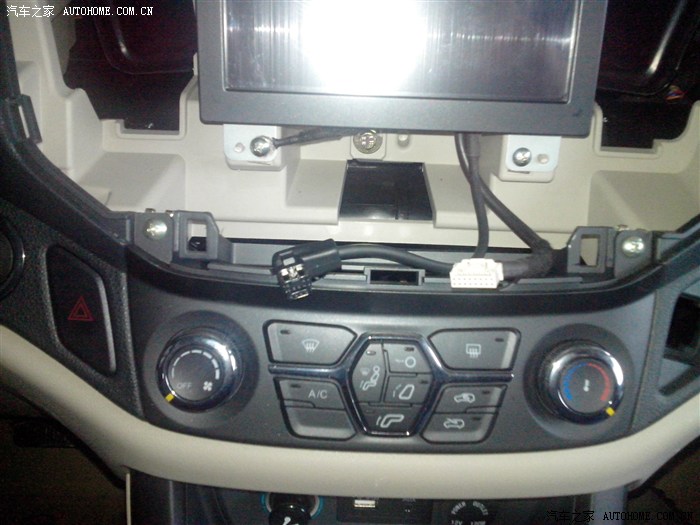

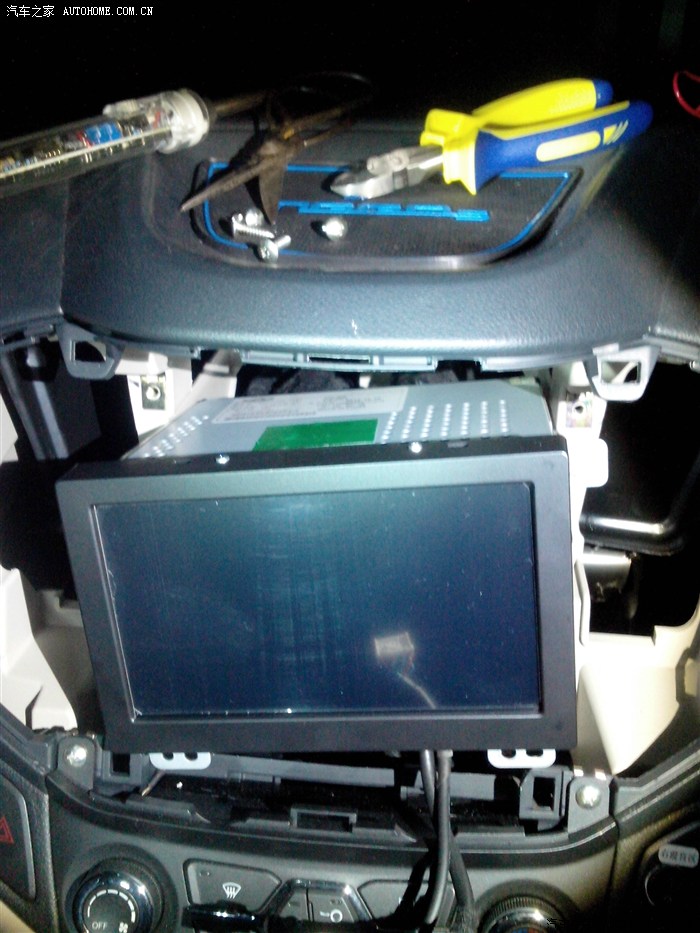

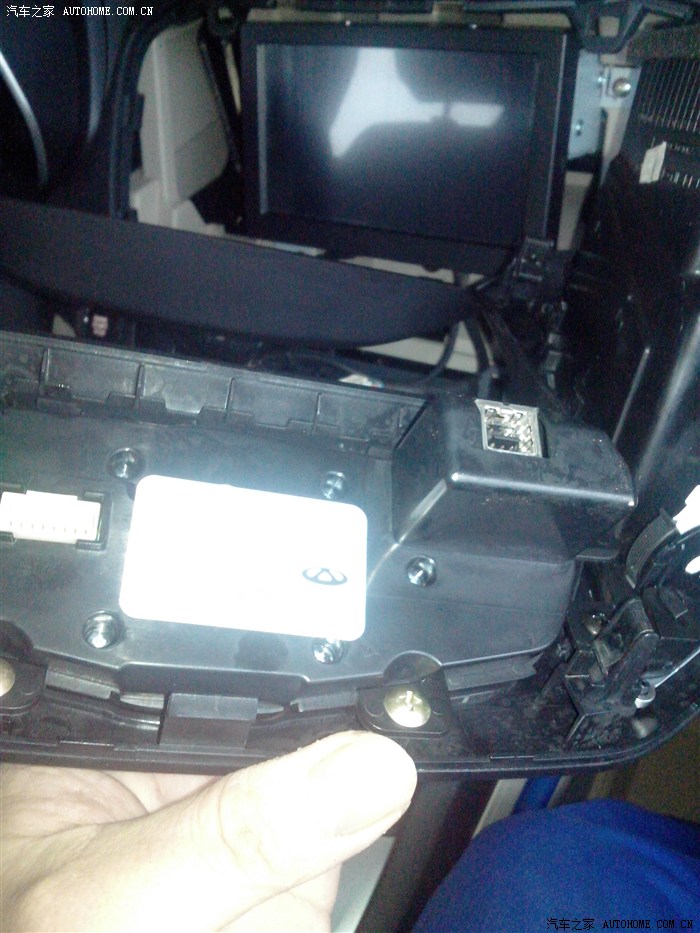

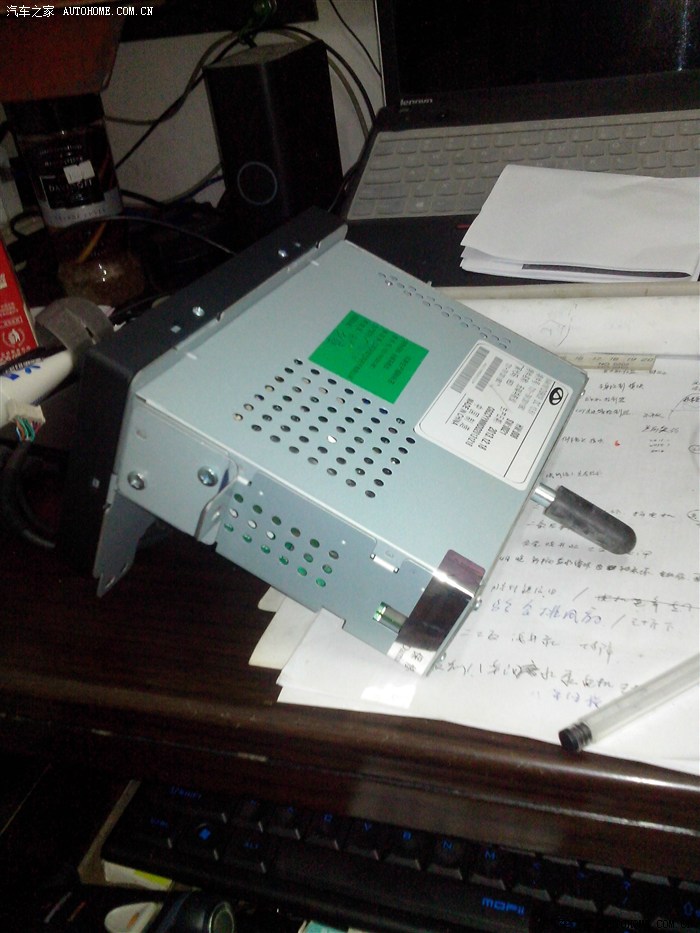

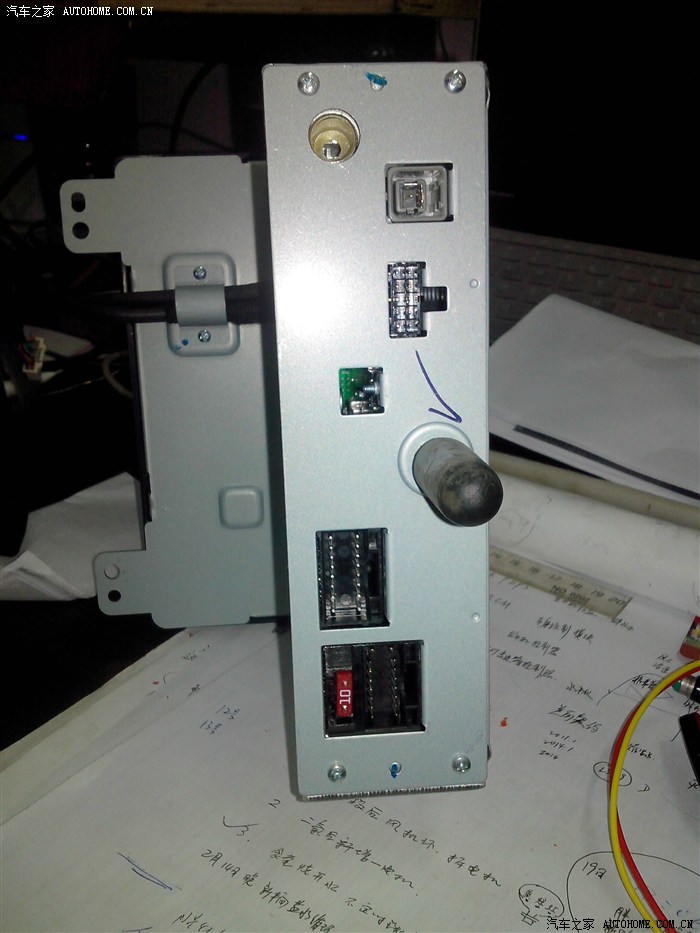

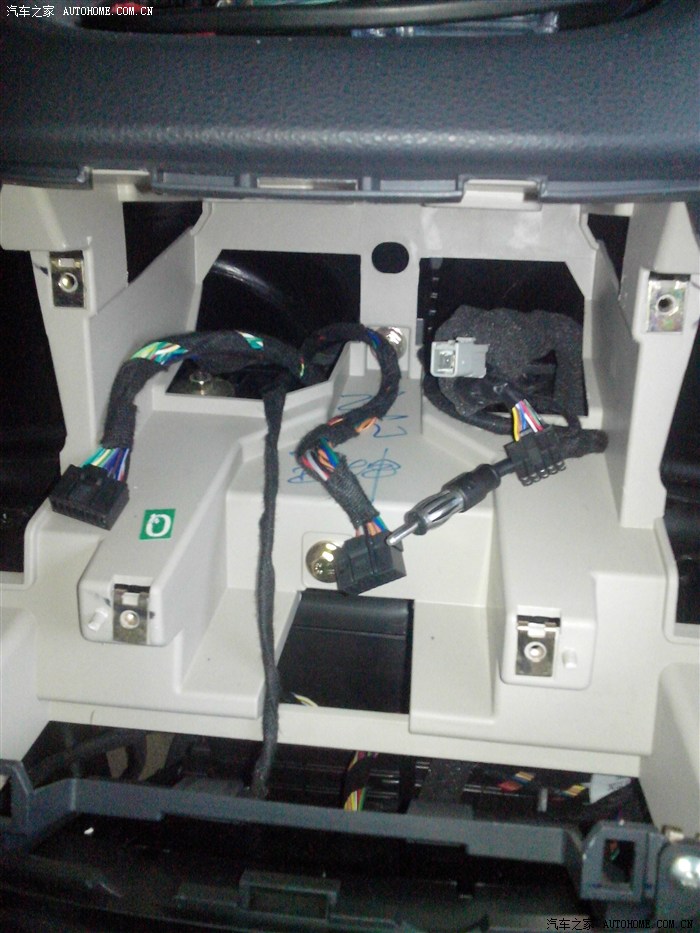

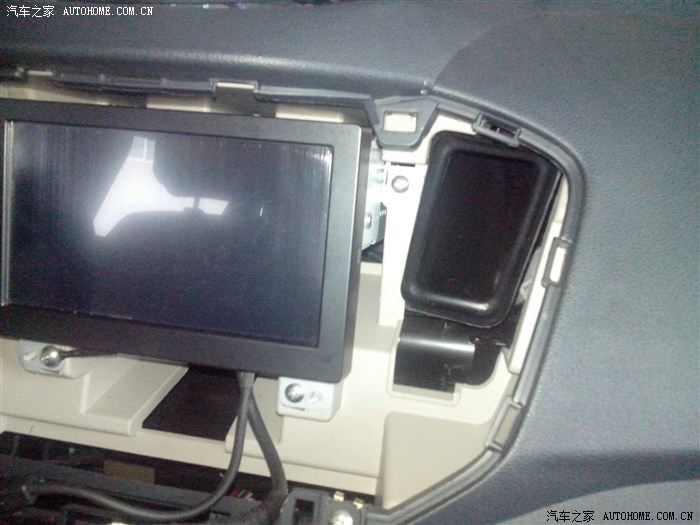

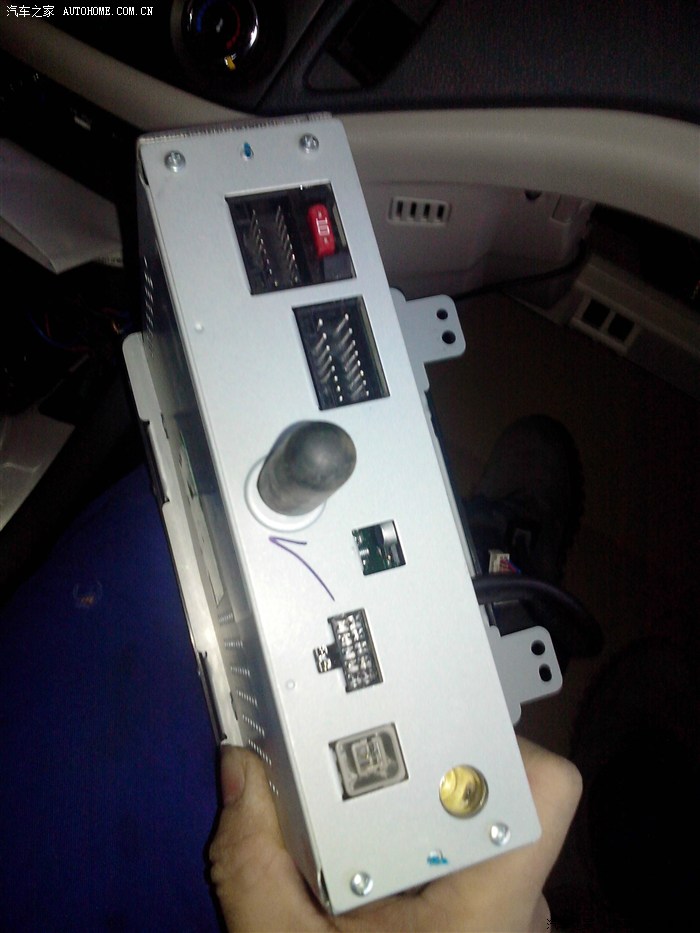

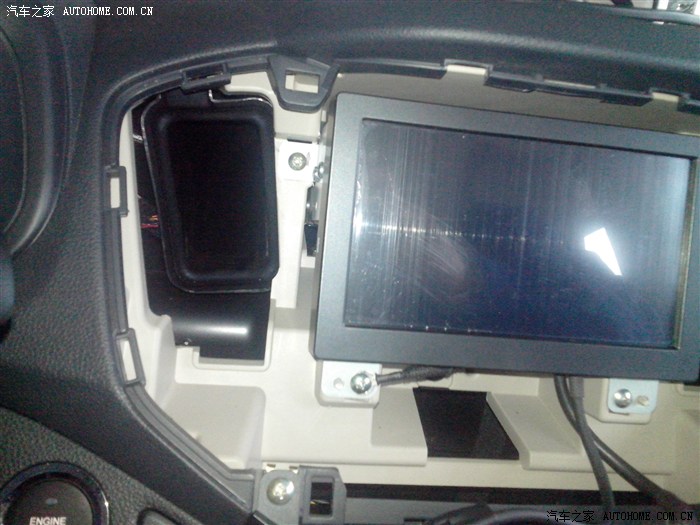

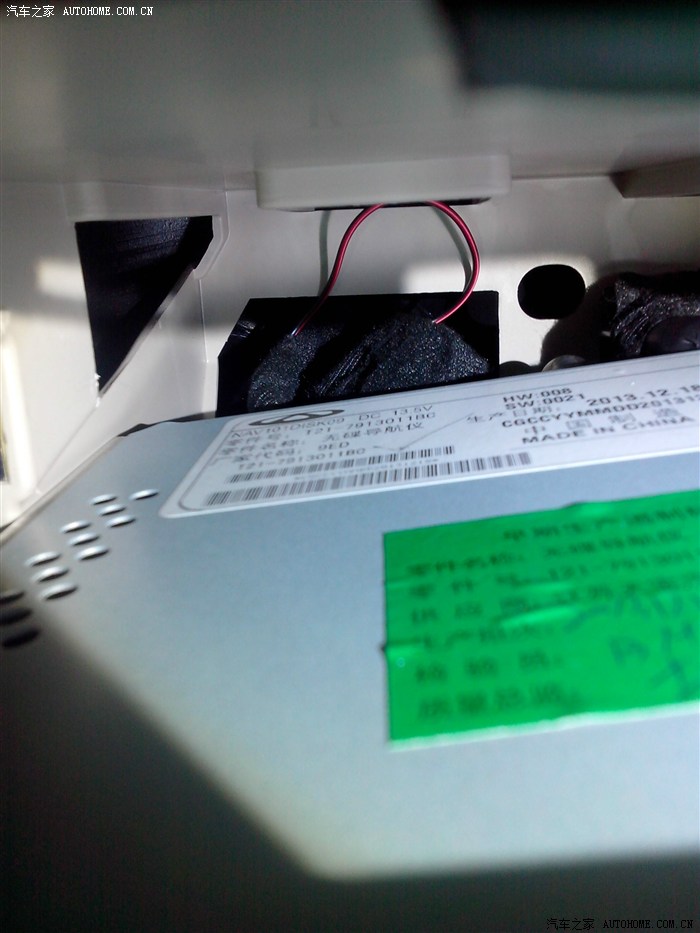

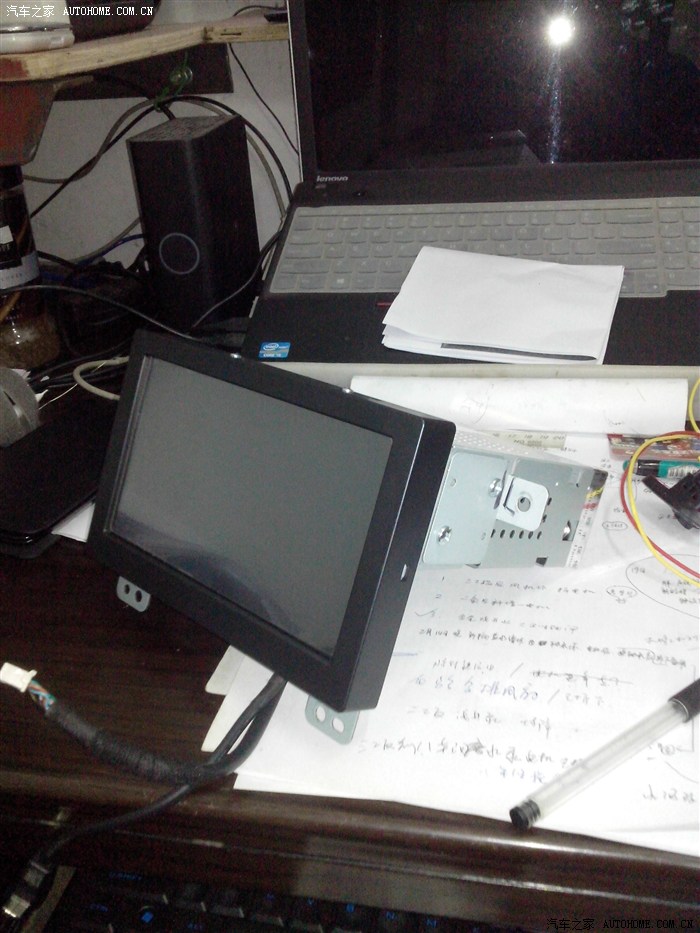

白天上班，晚上继续，拆导航

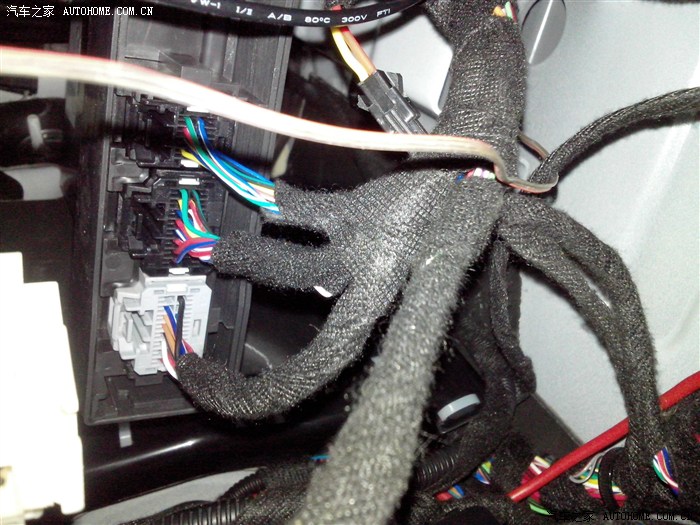

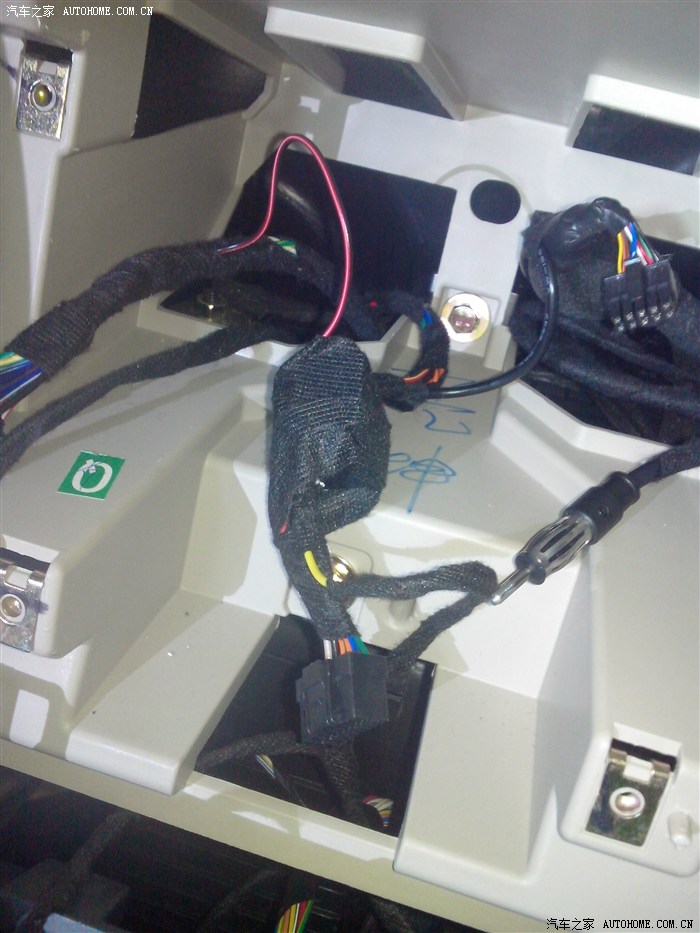

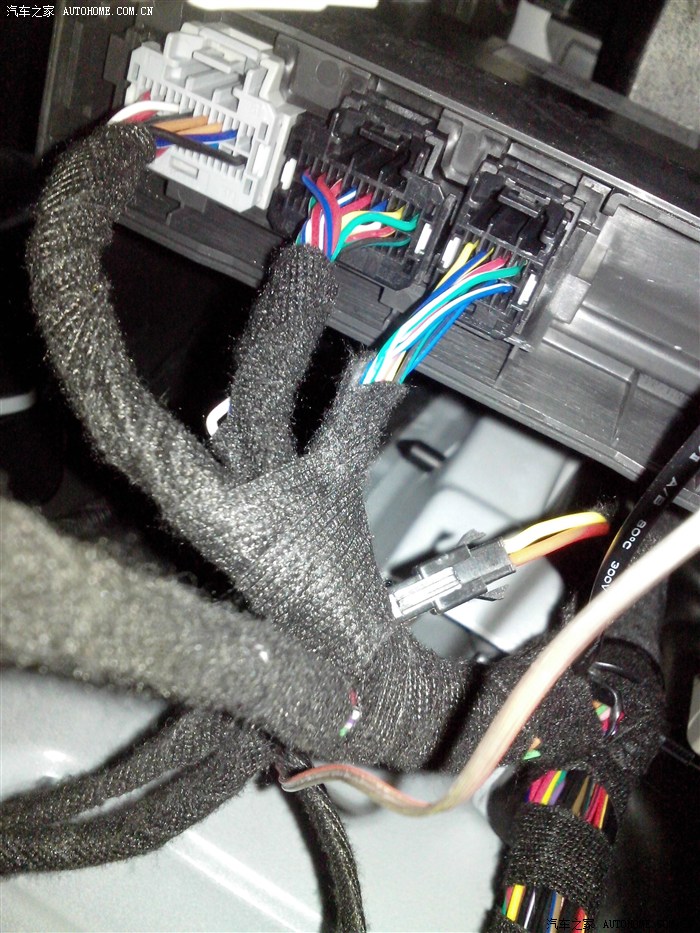

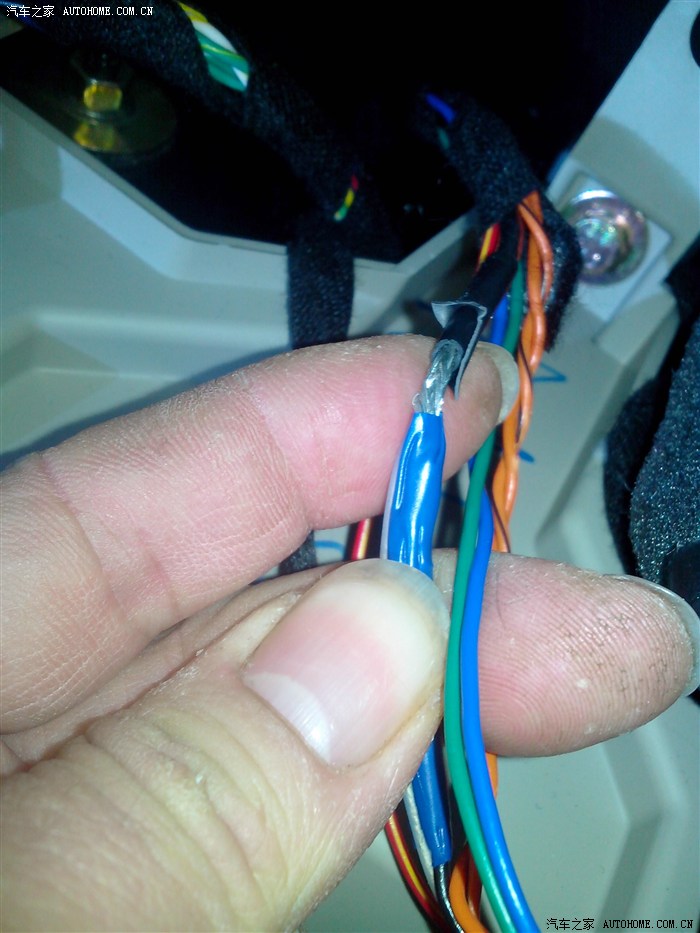

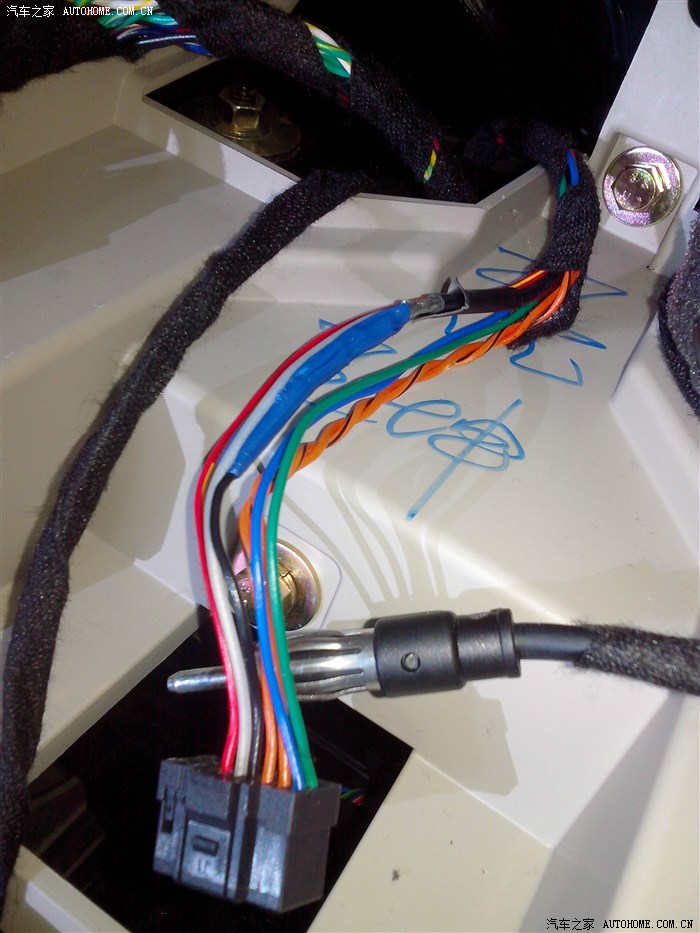

蓝色胶布裹着的就是后摄像头视频线

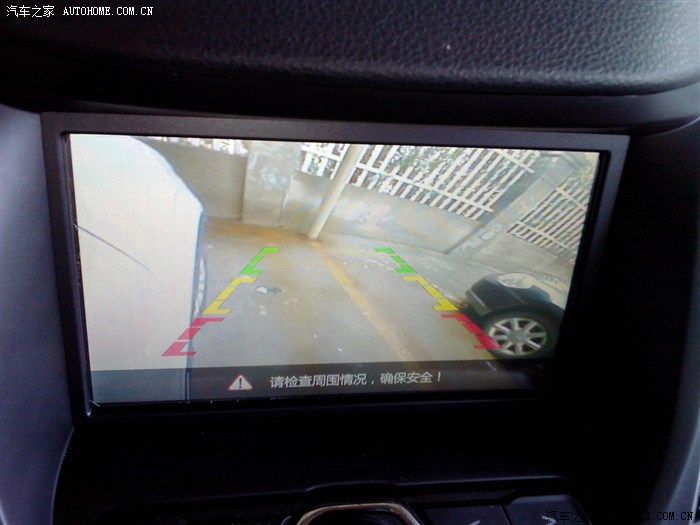

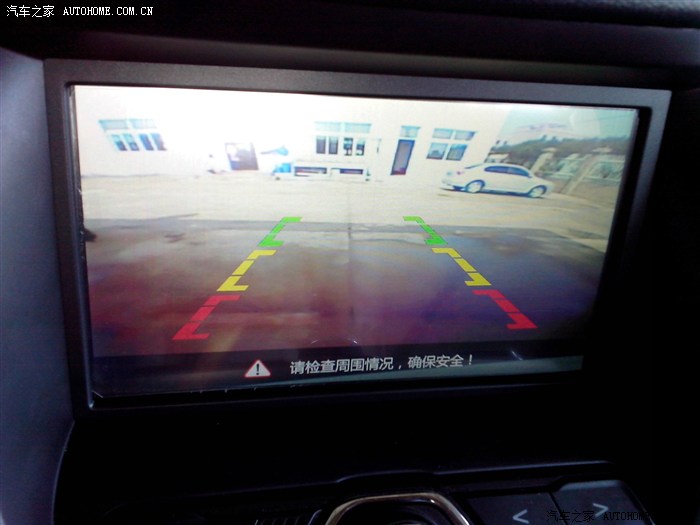

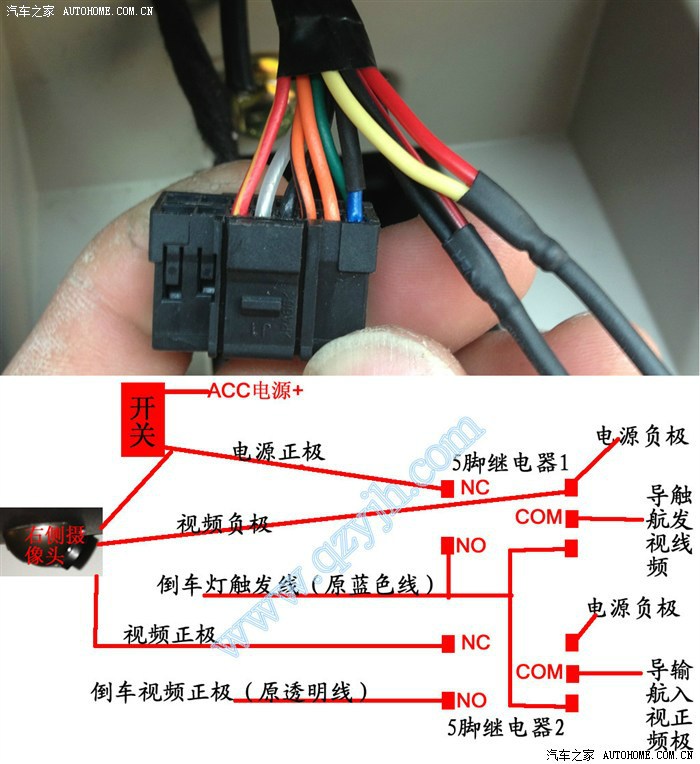

参照之前看到的帖子，借个电路图（我不会画图），虎5的后摄像头是常通电的，只要蓝色线（倒档）通电就直接触发，所以侧摄像头开启时得同时切断后摄像头的视频信号，还要考虑倒档优先，就采用两个继电器了，这个懂电路的朋友不难理解，不懂得话建议还是去改装店比较稳妥
