DIY电子驱鼠,测试更新中.......12月11日(电路原理图公布)

经过近一个月的试验:

        试验证明仅仅靠驱鼠器是不能绝对防止老鼠进来的,当然那些抵抗力低下的小老鼠是可以防止的,大硕鼠防止不了.但是可以防止老鼠咬断电线之类的.因为这些硕鼠在里面待不久的,待不久就无法去咬电线磨牙齿.

为了对付发动机舱的老鼠我算是伤不起啊,天天与这些畜生斗争.樟脑丸.杀虫剂.84消毒液,辣椒什么都试过了,没几天还是来了.

在网上再找相关驱鼠资料,发现电子驱鼠的比较多.卖得也贵.自己是搞电子设计,本身对这个电子驱鼠也是抱有质疑的态度.但是现在由不得我质疑了.这么多方法试过了不行,就试试这个电子驱鼠吧,网上价格都在100~200元之间,买不起我就自己DIY.对应我的电子专业,怕什么.

说干就干了,在网上找了一些对驱鼠超声波频率的资料,发现老鼠对20~90KHZ很不适应.就按照这个频率制作就行了.

网上的资料都是用555集成电路制作的,频率单一,不是全频段扫描,电路复杂.不适合我的本性.自己是搞单片机编程的,就用程序写.一个频率扫描程序很简单的,外壳就找了个汽车报警喇叭,现成的蜂鸣器和共振腔,还有升压变压器.非常合适.

程序用了6个小时,硬件用了2个小时就制作出来了,

频率分为10段频率扫描,从25KHZ~90KHZ扫描.

用示波器观测波形及频率都在我的标准之类.声音只能用示波器看了.人耳是听不见的.

耗电量以输入12V计算,功耗不到1.5W.勉强可以接受.

昨天就完成了,当晚就在车发动机舱安装上试验,要知道之前我每天早上打开发动机舱的时候里面是起码有5只以上的老鼠和大量的骨头和垃圾之类的.

一晚上过去了.今天一大早我就去打开发动机舱一看,奇怪了哦.一只老鼠也没有,只发现有几粒老鼠屎,是稀的.看来有点效果.搞得那些畜生拉稀也不错哦.

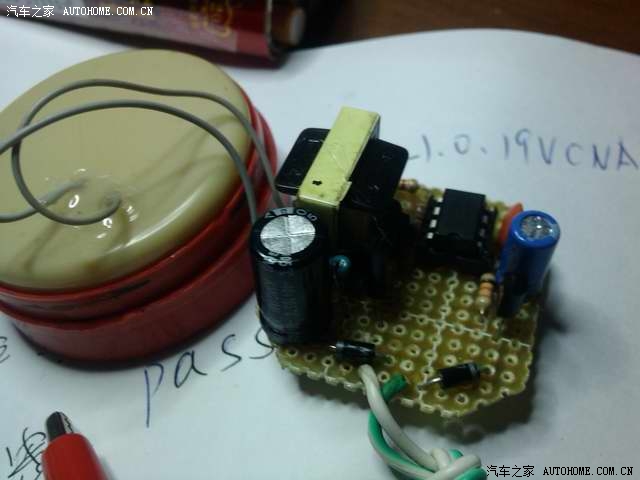

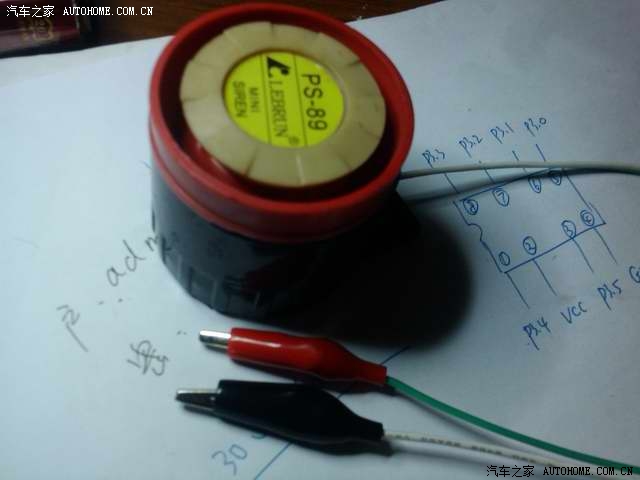

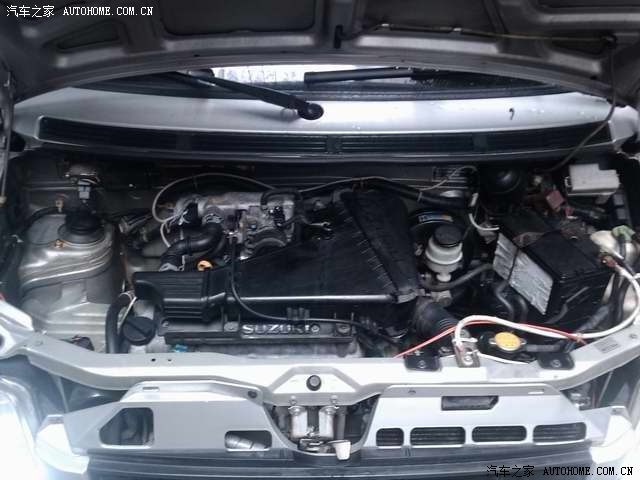

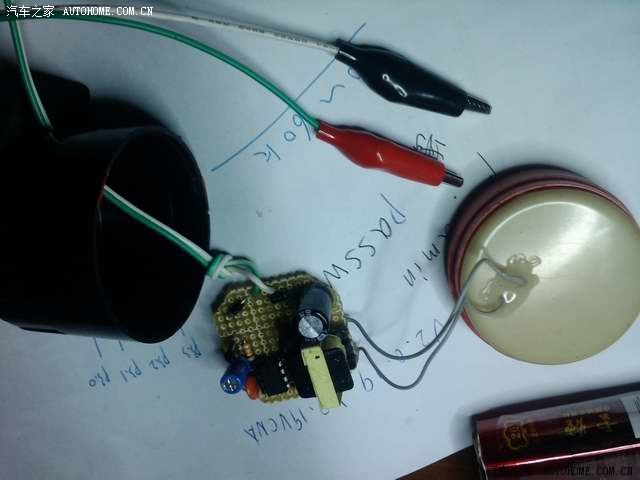

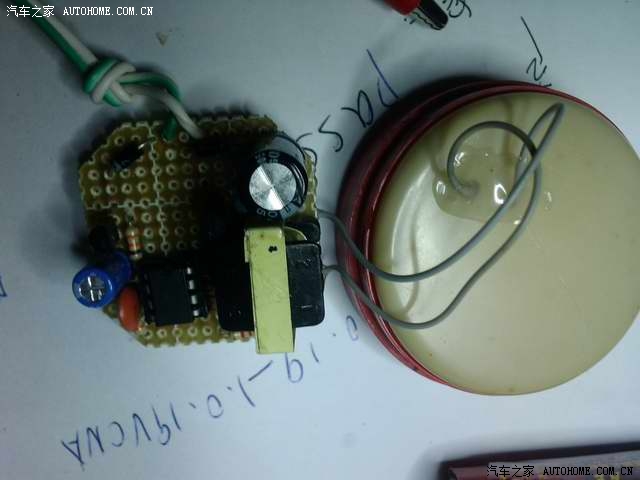

先上图大家看看吧:

成本低廉,不到20元.

再试验一段时间看看,如果真有效果,我就开源电路及程序,有动手能力的朋友可以自己DIY,造福咱北斗星车友.当然有商业眼光的朋友也可以找我啊.哈哈

 (11月30日:试验第二天了,效果还是可以的,早上打开机舱看没有发现老鼠,只是在空滤上面发现有少量骨头,未见老鼠屎,机舱内部很干净,无垃圾,因我把这个驱鼠的喇叭口对住变速箱上面的,看来这个超声波还是不能全方位哦.空滤那里刚好是个盲点,安装位置还要调整才行)

(12月01日:试验第三天了,效果出来了,早上打开机舱看没有发现老鼠,空滤上面很干净,未见老鼠屎,机舱内部很干净,无任何垃圾,因我把这个驱鼠的喇叭口更改了方向,成扇形对射整个机舱,效果还是不错,老鼠毛都没一条.)

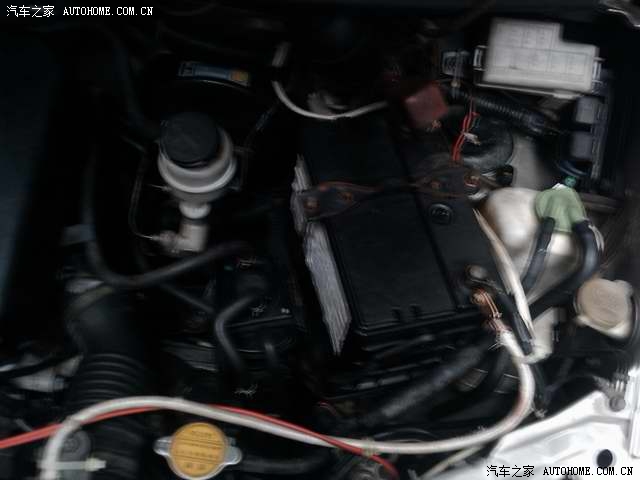

见下图(不做假,作假被雷劈):

(12月02日:试验第四天了,早上打开机舱看没有发现老鼠,空滤上面很干净,未见老鼠屎,机舱内部很干净,无任何垃圾.)

图就不上了.见谅!

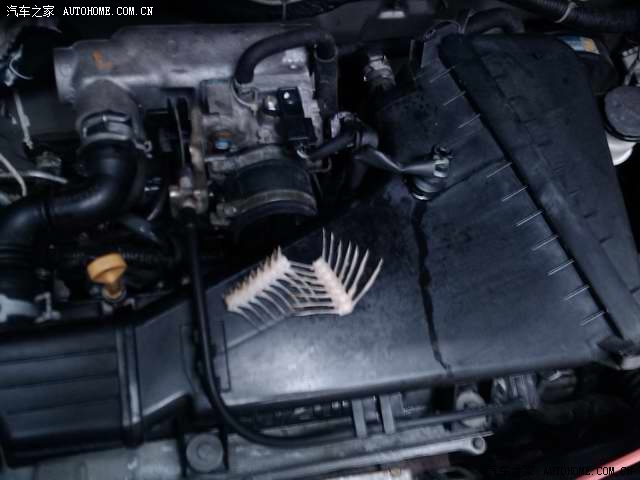

(12月03日:试验第五天了,因昨天星期天出去玩,很晚回来,天气比较冷,下大雨.早上打开机舱看没有发现老鼠,空滤上面有两根鱼骨,其他地方未见骨头,也未见老鼠屎,机舱内部同样很干净,无任何其他垃圾.还有老鼠来? 检查发现是那个驱鼠器没固定,喇叭口位置偏移了,看来位置很重要,下次注意了)

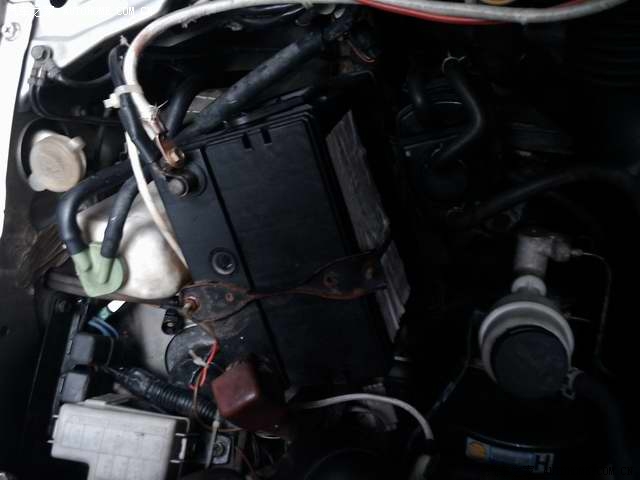

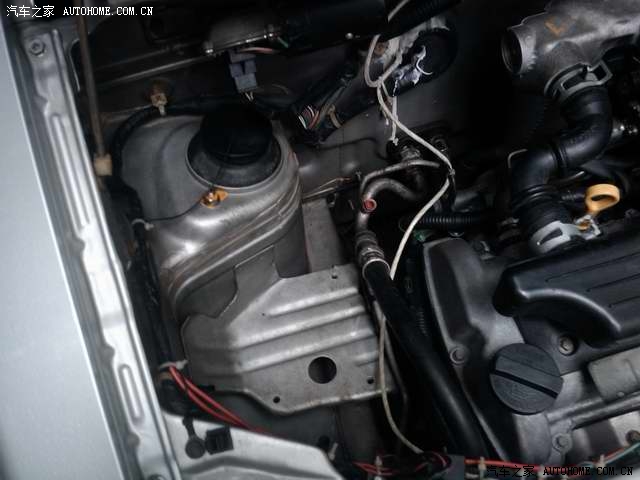

见下图:

(12月04日:试验第六天了,因驱鼠器安装位置调整了,供电也改220V降压到12V供电了.早上打开机舱看没有发现老鼠,空滤上面很干净,未见老鼠屎,机舱内部很干净,无任何垃圾.但是在车尾部排气管下面的地面上发现很多骨头,看来是老鼠顶不住了,搬家到地面上了.远离驱鼠器.)

(因这段时间天气冷又下雨,车是停得多开得少,为了节省汽车电池电量,主要是这个电池已经使用4年多了,特地利用家里面已经废弃的电话线从家里面接了12V电源给驱鼠器供电,驱鼠器供电要求不能低于10V,电流最大为150mA,低于这个数功率会下降很多的,这样就高枕无忧了,)

***************************************************************************************

(12月05日:试验第七天了,因已知最佳安装位置,早上打开机舱看没有发现老鼠,空滤上面很干净,未见老鼠屎,机舱内部很干净,无任何垃圾.)

****************************************************************************************************

***************************************************************************************

(12月06日:试验第八天了,早上打开机舱看没有发现老鼠,空滤上面很干净,未见老鼠屎,机舱内部很干净,无任何垃圾.停在我后面的面包车今天就惨了,被老鼠咬断电线,启动不了,叫了拖车.并且在车厢内部发现两只老鼠,被打死.之前面包车车主老是笑我,老鼠又没咬你车上的东西,不就往你车上带了点东西吗,说明你的车好啊,整天在车上折腾什么啊.哈哈,现在是我笑他了.)

****************************************************************************************************

***************************************************************************************

(12月07日:试验第九天了,早上打开机舱看没有发现老鼠,空滤上面很干净,未见老鼠屎,机舱内部很干净,无任何垃圾.效果不错哦.呵呵.        之前停在我后面的面包车现在不敢轻易停这个地方了.说拖车加维修收了他500元啊.500元够他一个月的房租啊)

****************************************************************************************************

***************************************************************************************

(12月08日:试验第十天了,早上打开机舱看没有发现老鼠,空滤上面很干净,未见老鼠屎,机舱内部很干净,无任何垃圾.)

****************************************************************************************************

***************************************************************************************

(12月09日:试验第十一天了,早上打开机舱看没有发现老鼠,空滤上面很干净,未见老鼠屎,机舱内部很干净,无任何垃圾.)

****************************************************************************************************

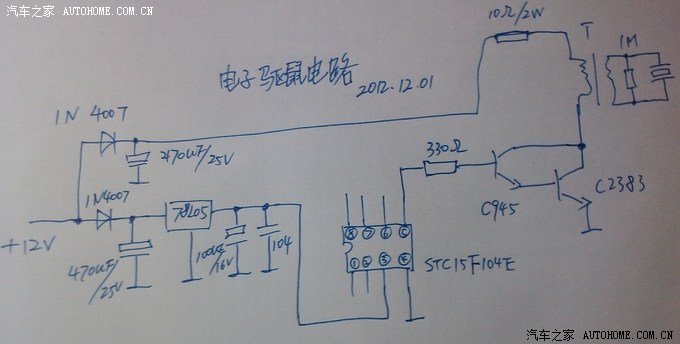

为感谢版主对本贴加精, 提前公布电路原理图,  单片机可以找STC官方网站申请免费样品的,不用钱的.

其它材料找个12V直流有源报警器就可以了. 有想自己DIY的朋友可以通过本站联系找我要烧写程序.
