途胜L 中控屏幕拆装详解

途胜L 2023款中控屏幕拆装细节详解

说明：原创图文。原文发表于网~易端。

实拍车型：2023款豪华版1.5T。 工具：十字螺丝刀 ， 车用塑料撬棒。

拆卸要点： 注意各位置饰板卡扣位置，尽量减少卡扣磨损，以免后期出现中控位置异响问题。强烈建议全车断电后进行拆卸。

用途： 用于DSP、功放、360环影加装等。

步骤1

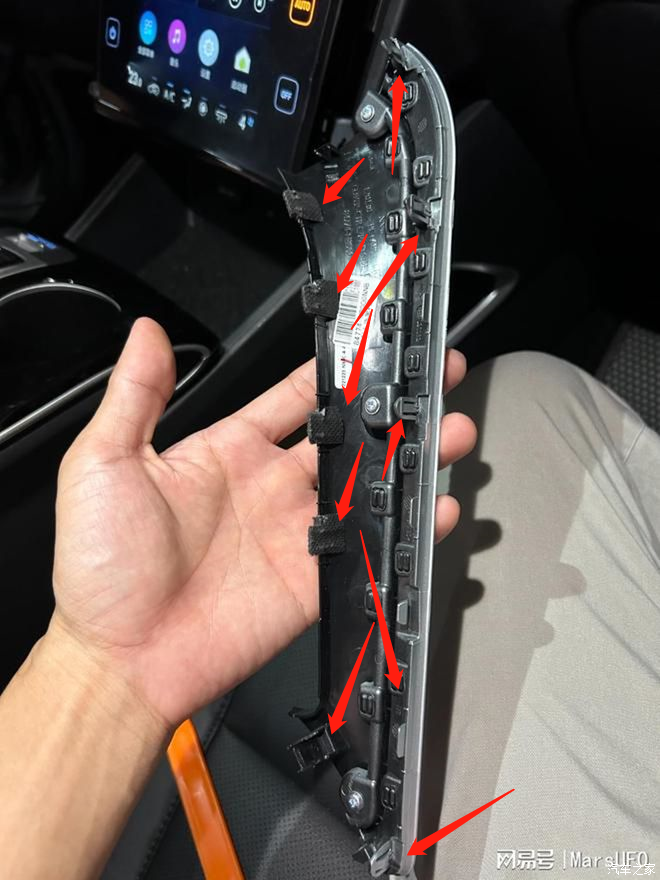

拆下屏幕侧面两边塑料装饰条，留意装饰条卡扣位置。

步骤2

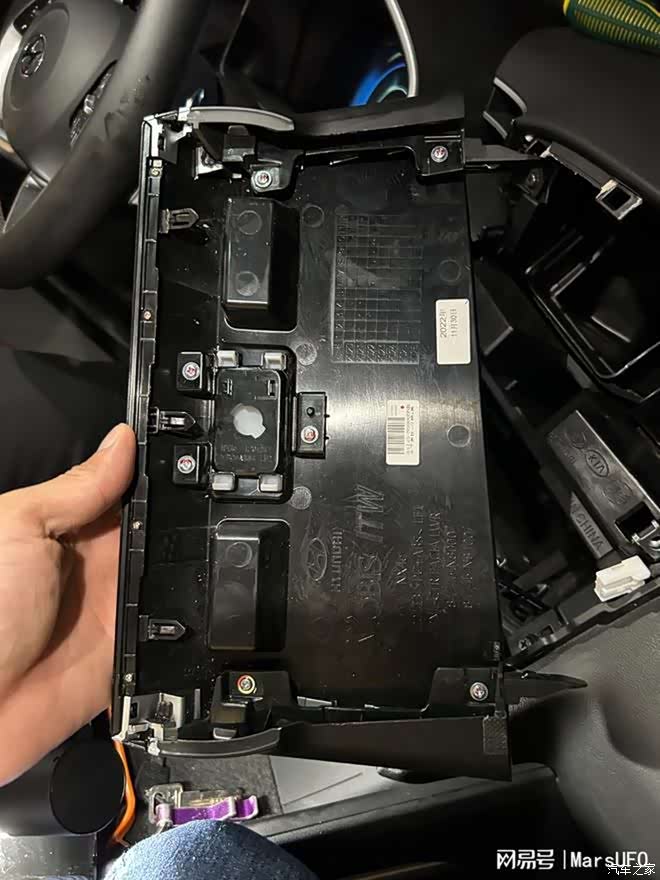

左右摇动松开屏幕底部装饰板，有三个横向卡扣。

步骤3

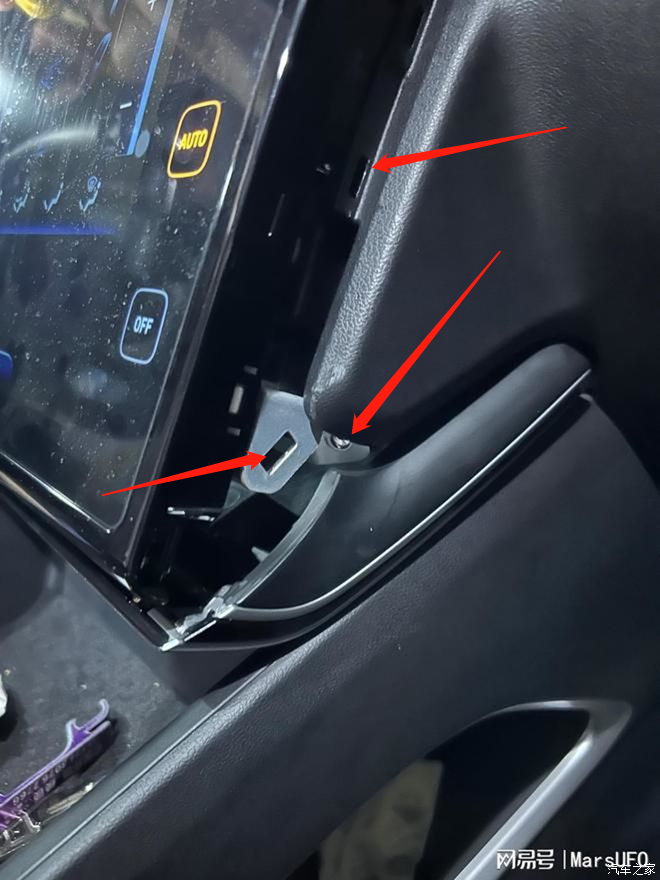

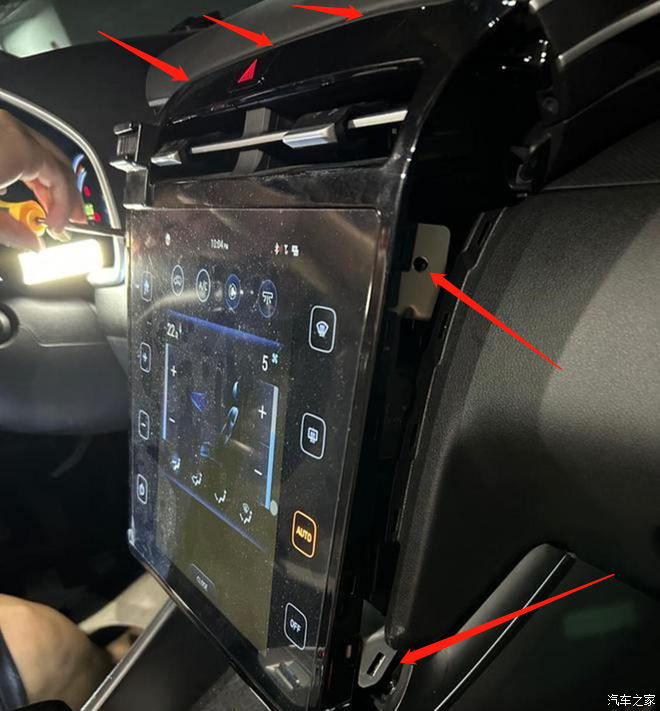

拆下固定螺丝，左右分别2颗，分布在屏幕四角位置。轻撬动双闪按钮两边的卡扣，可以使屏幕松动。

步骤4

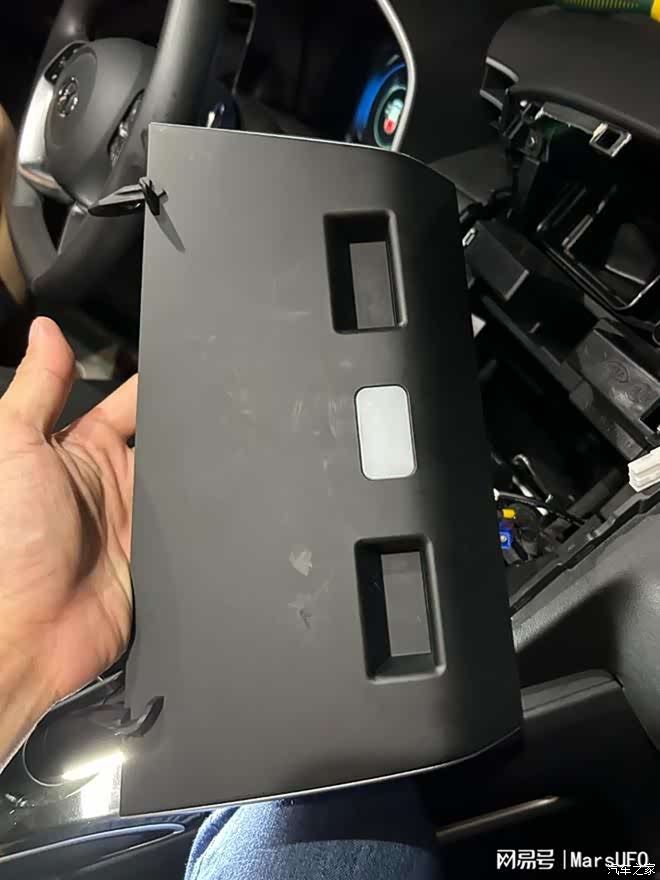

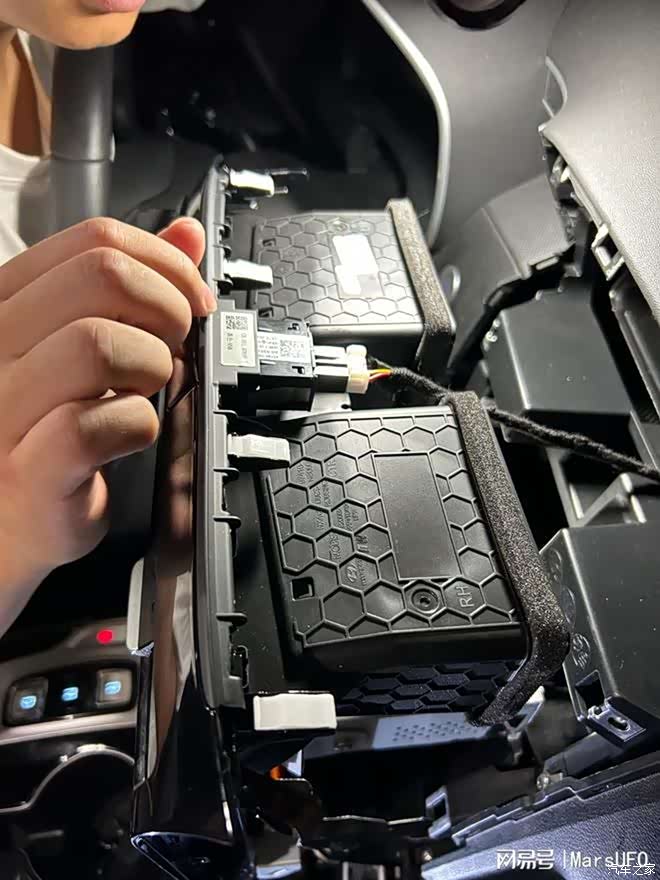

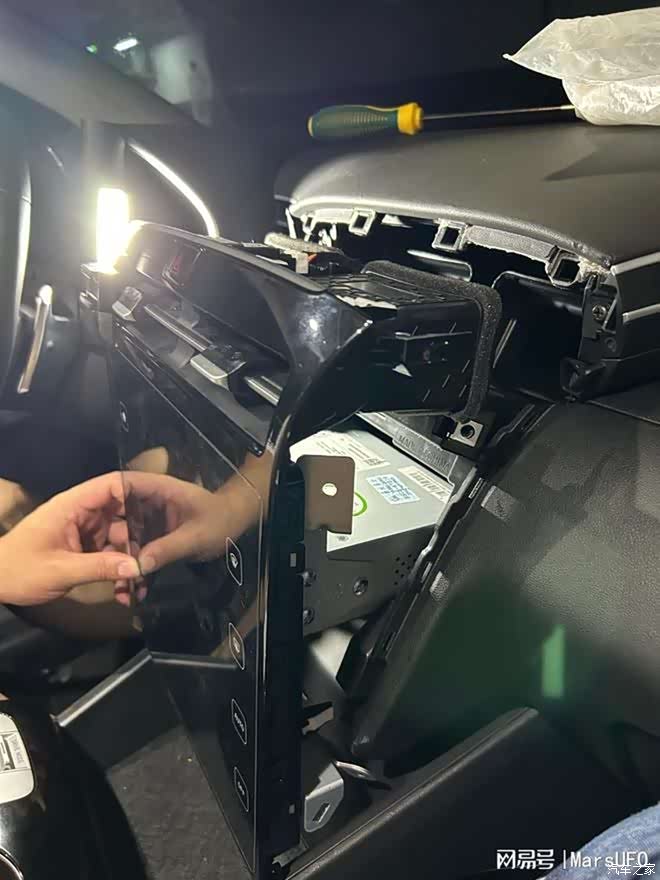

轻拉出整个屏幕大约5厘米，小心排线，不可暴力。然后拆卸屏幕下方的塑料装饰板。此装饰板原厂是带灯罩的，但是被减配了，没有布线及灯泡座，无法直接加装灯泡。注意卡扣位置。

步骤5

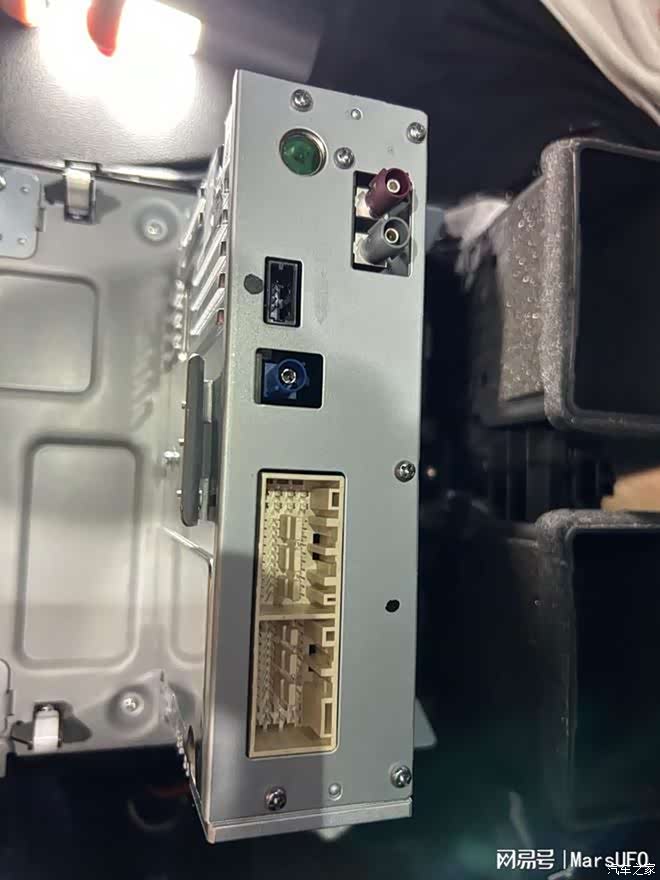

拆下屏幕后方排线，分别有AM FM 天线、倒车影像、USB、双闪警示灯、音响接线等。

步骤6

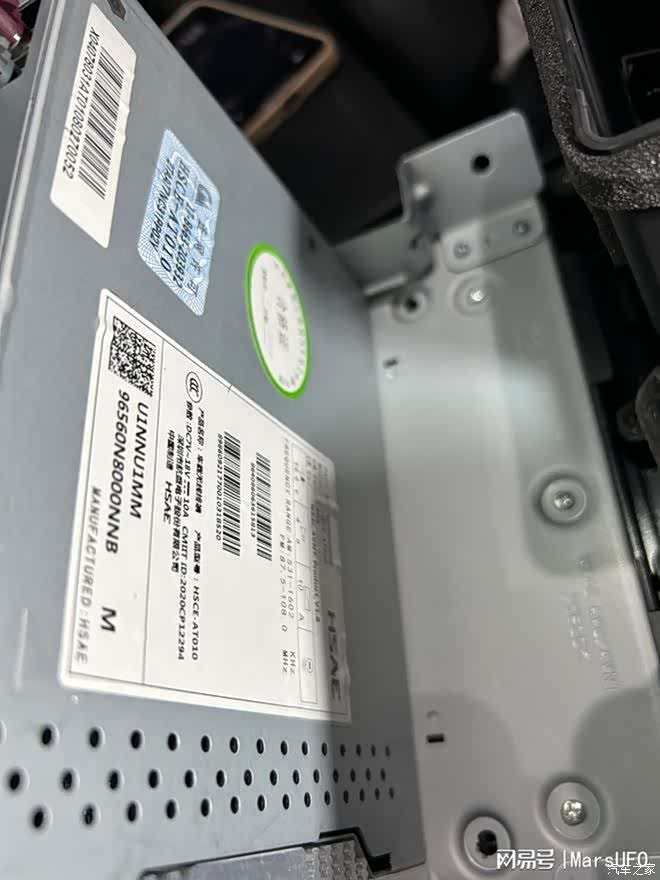

拆卸全部排线后，可以整个屏幕包含多媒体主机一起取出。拆卸完成。

安装步骤反向操作即可，注意排线、卡扣安装稳固。

图片按顺序看就对应上了。
