最全的雾灯+天使眼的安装过程，100张图。
此帖已被收录至论坛精选日报-改装有理。更多精彩内容戳这里。
首先感谢论坛里的大神们，有了你们那么多的详细的图说，使得我今天的操作过程变得简单起来。这次安装前，详细的问了大家安装雾灯需要不需要剪断线的问题，在贴“安装雾灯线必须要这样做吗”中， 感谢“中华帝国大”和 “美狮1885” 的图片，最后我采用了 “中华帝国大”的方案，不必剪断原有的电路，实现无损安装穿线。关于ACC取电，还是在昨天的贴中“闲来无事，强迫症搞的我再次折腾。”提到的，在点烟器那里取的ACC。毕竟是控制线，电流非常小，也就不需要考虑那样多了，这里取电足够了。主要的电源还是直接在电瓶上接的正负极（感觉这样接不怎么好)。好了废话不再多说什么了，直接上图，有图有真相才能说明问题。整个安装过程一个人完成，花费的时间约4小时左右。中途休息了一下。累不？累啊、肯定累啊。主要是趴在驾驶室的位置，那在里穿线的时候非常累。而且在整个过程中还见血了，真是血浇灌出来的。

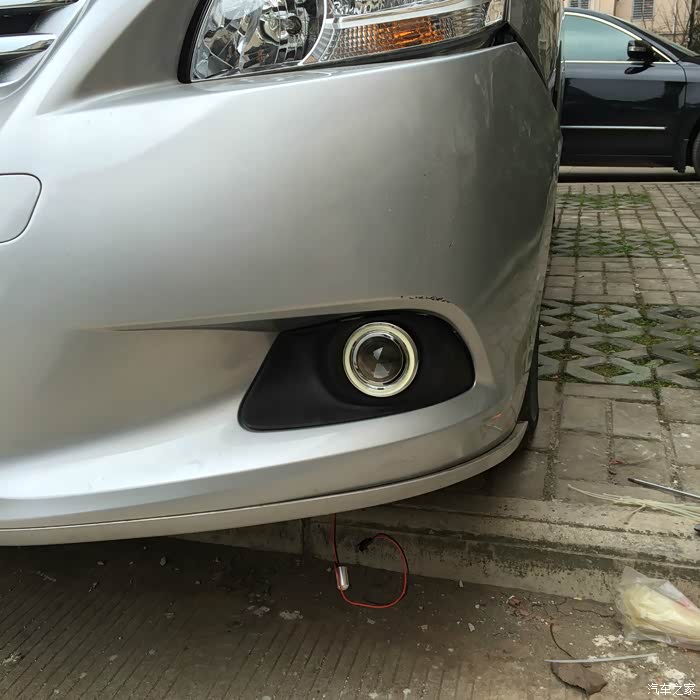

首先来张开了天使眼和雾灯的效果图
这个是平时行车时的天使眼，钥匙开车灯就亮，按下开关雾灯打开。想有时间的话改一下，再增加一个开关单独控制行车灯。

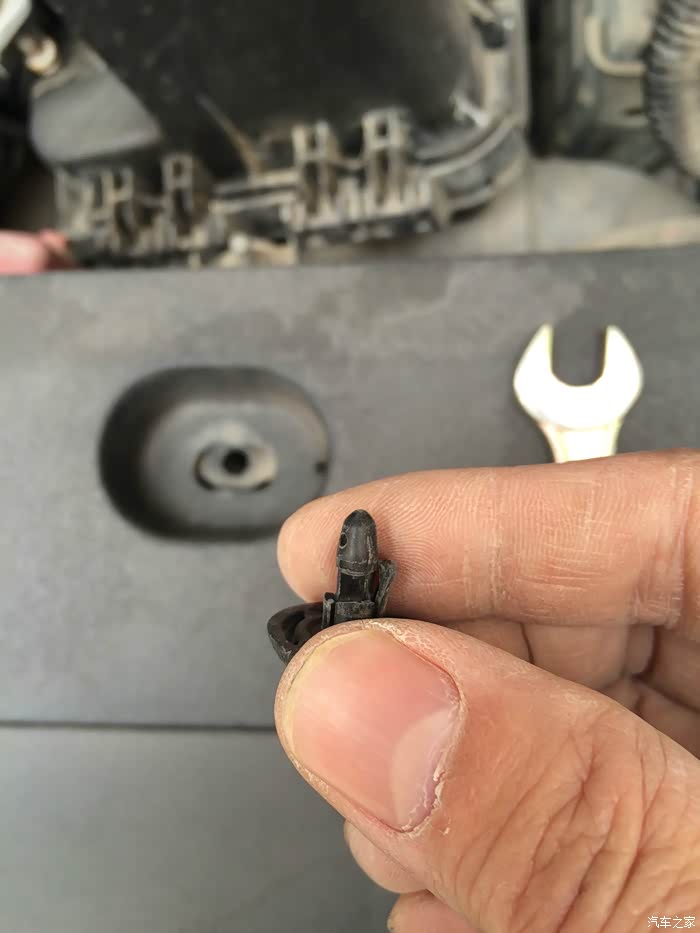

第一个把坏了，坑人啊。就这样一下就断了。你们拔这个的时候一定要注意，首先撬一下中间的圆点，出来后轻轻的一拔就拿出来了。

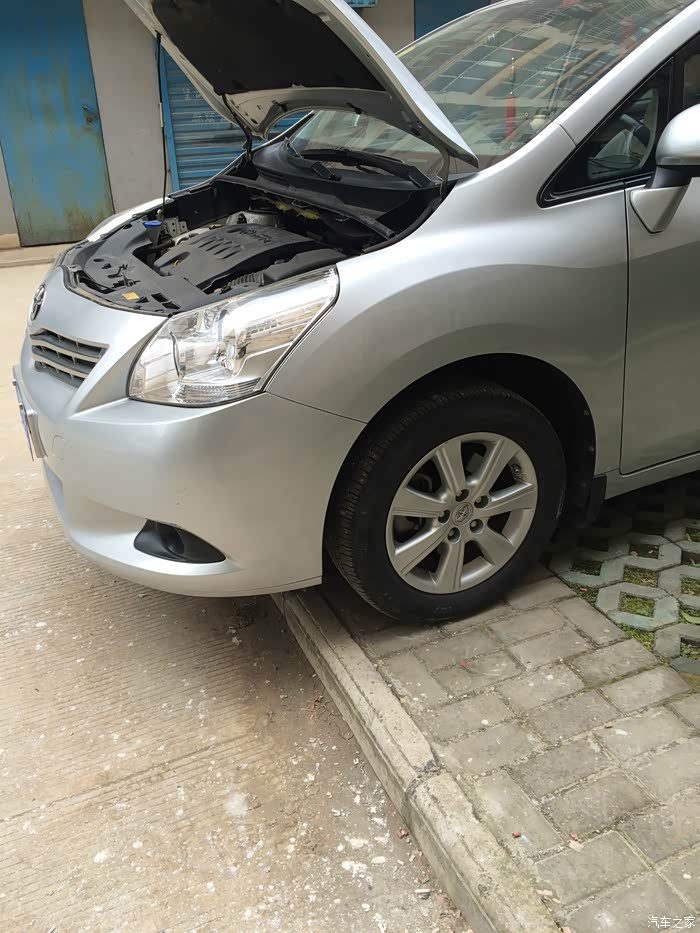

把车移动到台阶的位置，这样在拆卸保险杠的时候，下面的空间大，便于操作。
把车移动到台阶的位置，这样在拆卸保险杠的时候，下面的空间大，便于操作。

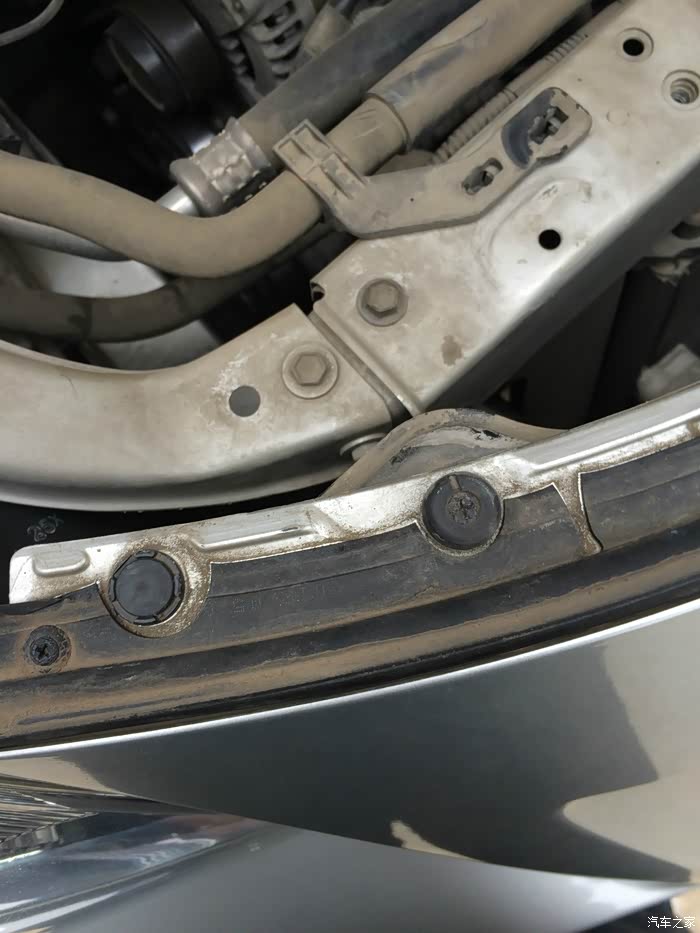

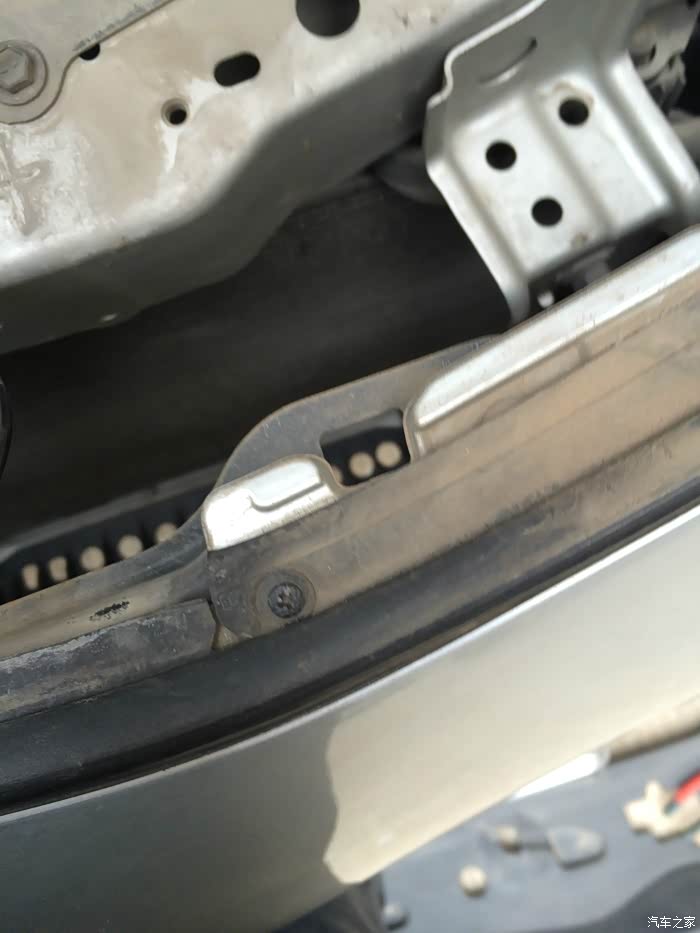

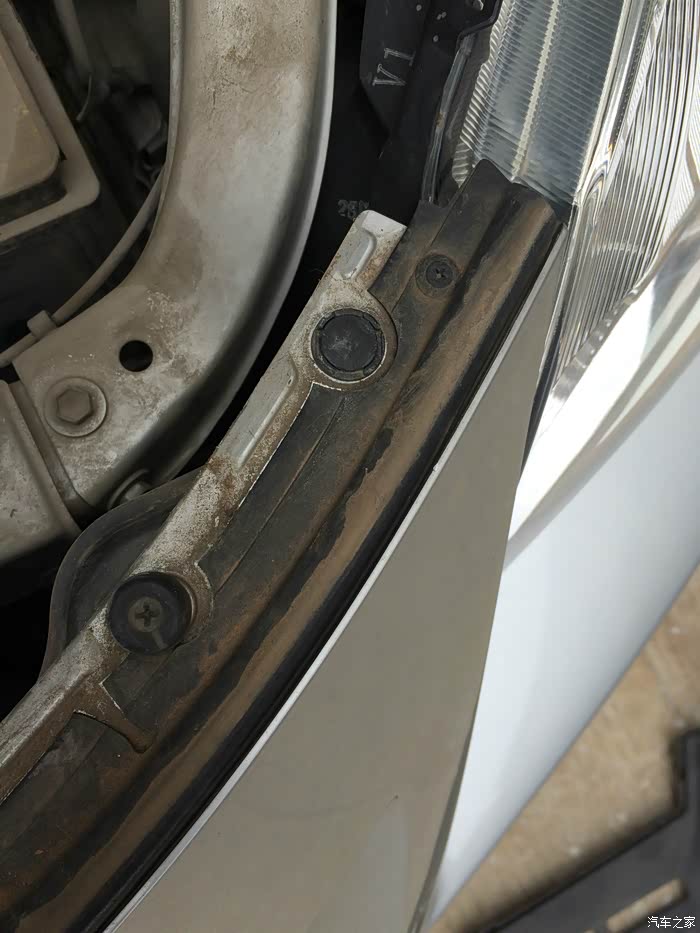

要想拆除保险杠首先要拆除掉这几个固定的螺丝和塑料卡。
要想拆除保险杠首先要拆除掉这几个固定的螺丝和塑料卡。
要想拆除保险杠首先要拆除掉这几个固定的螺丝和塑料卡。
要想拆除保险杠首先要拆除掉这几个固定的螺丝和塑料卡。

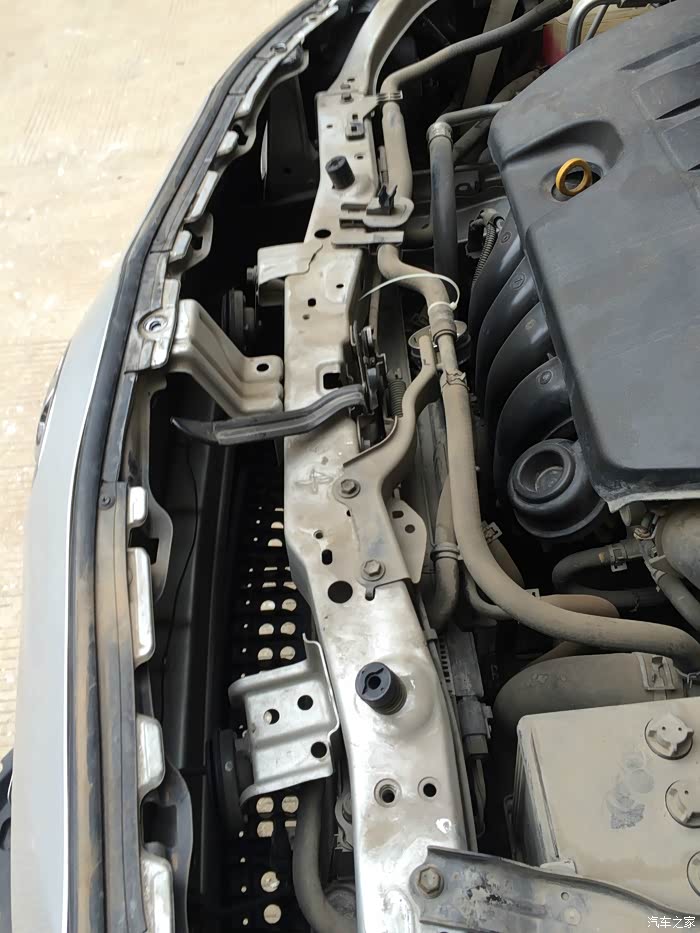

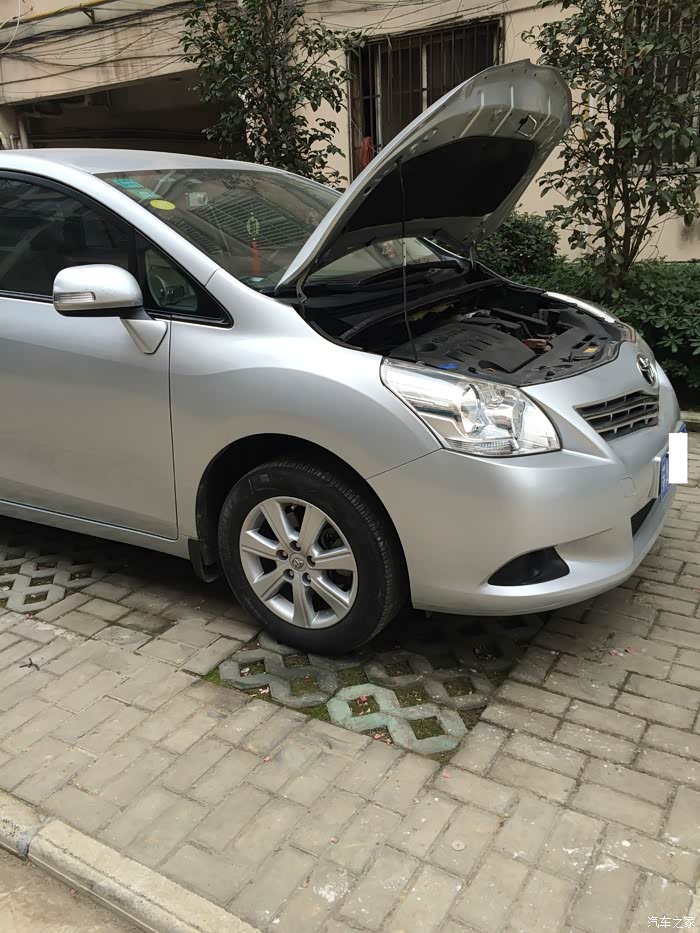

拆掉发动机舱里的塑料盖板。

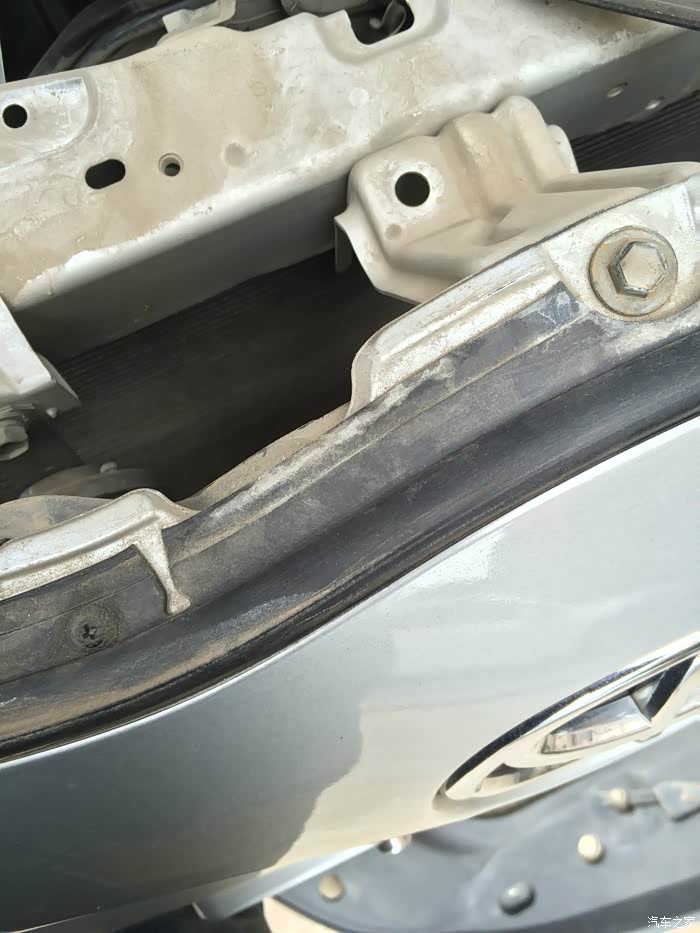

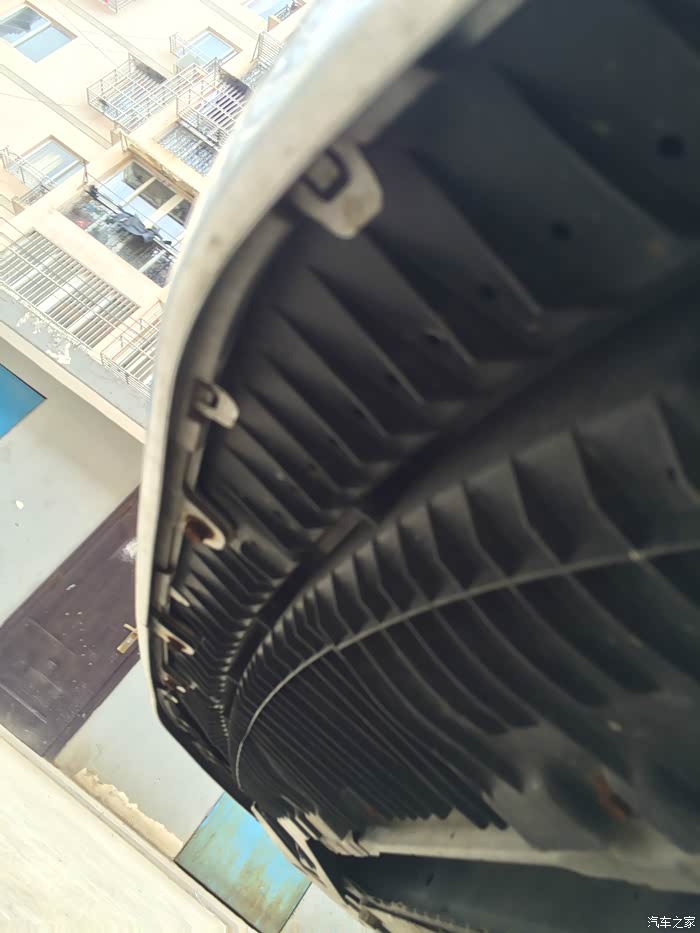

保险杠下的几个螺丝也要全部拆掉。

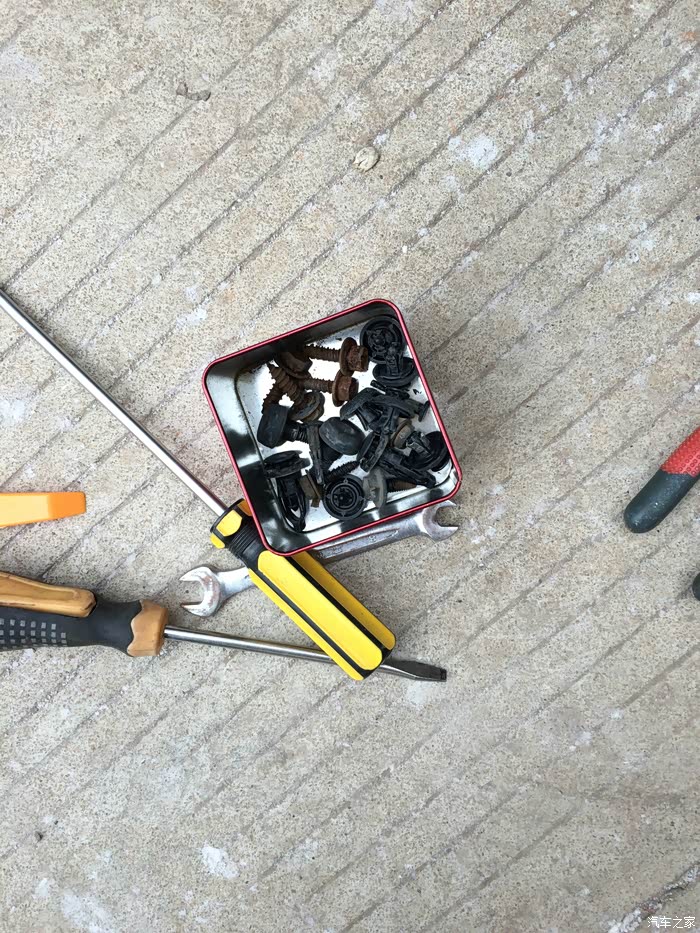

搞一个小盒子，这样把拆掉的螺丝之类的全部收集起来，避免遗失。

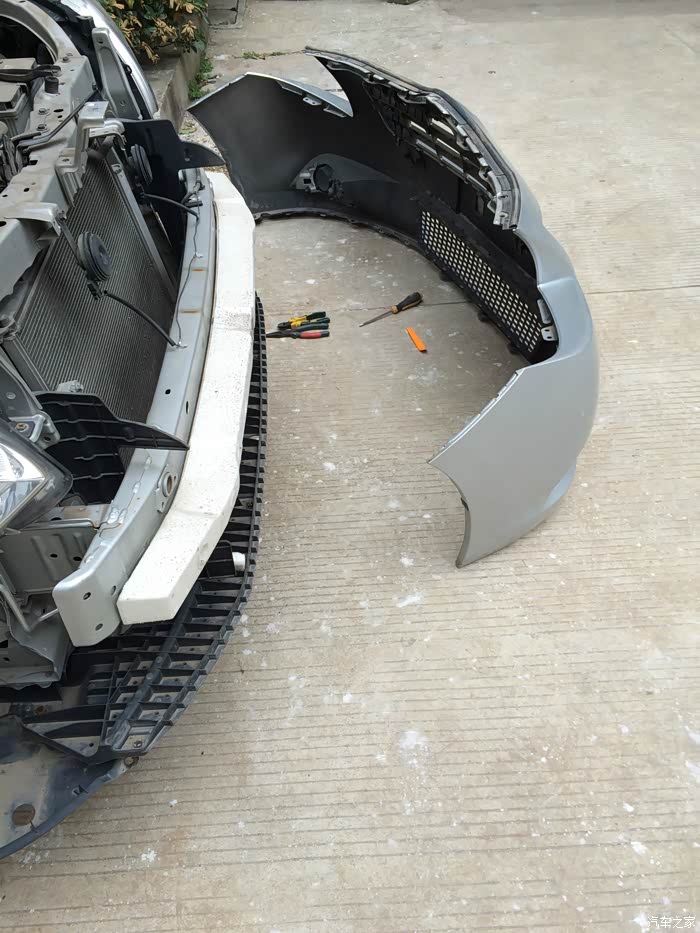

拆除螺丝后，很轻松的就拿掉了保险杠，这样更换雾灯和布线要省事的多。

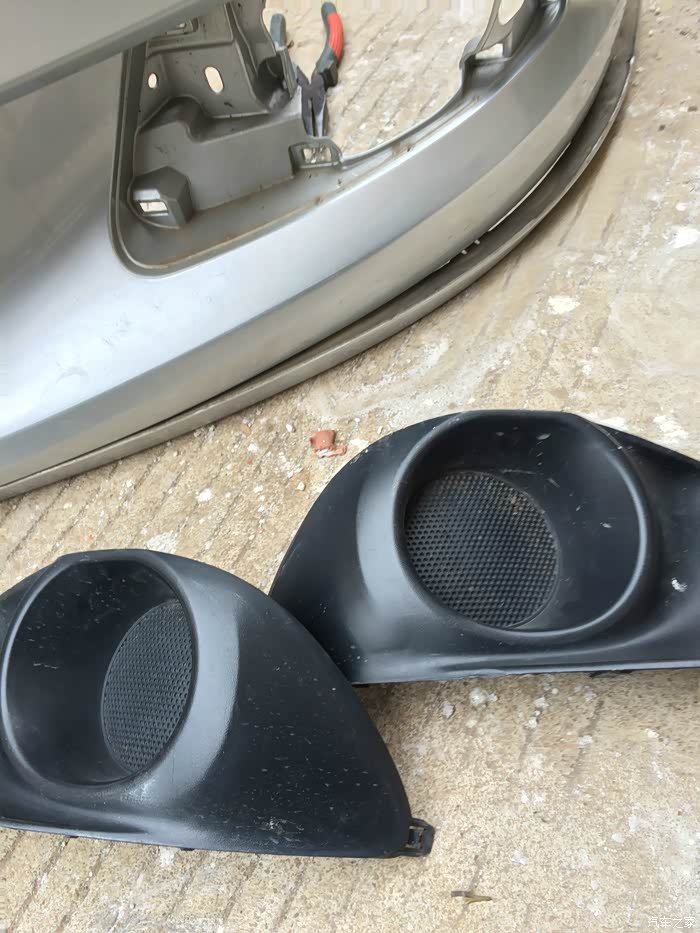

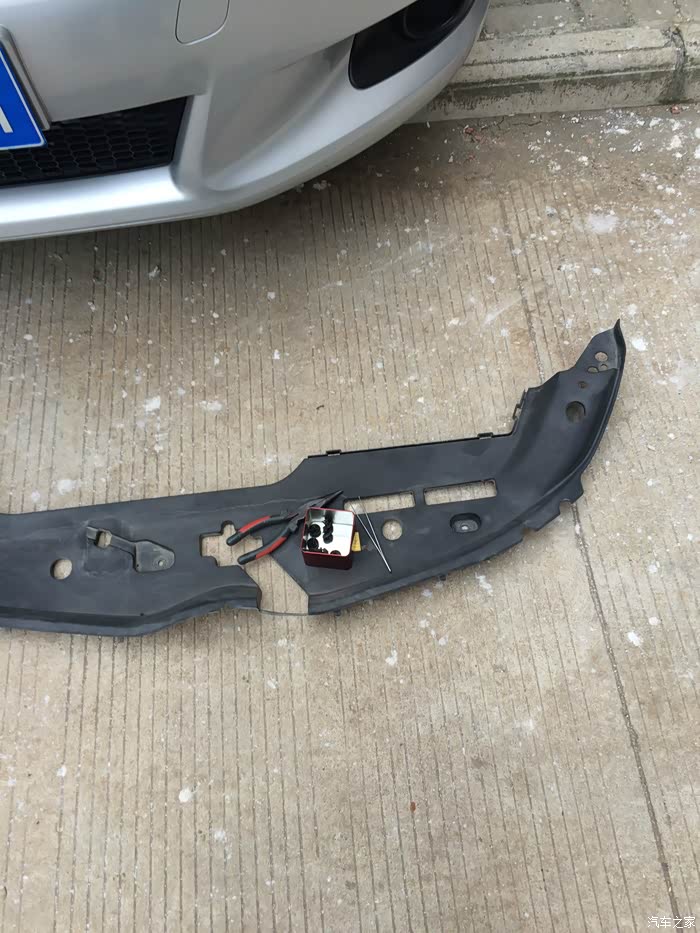

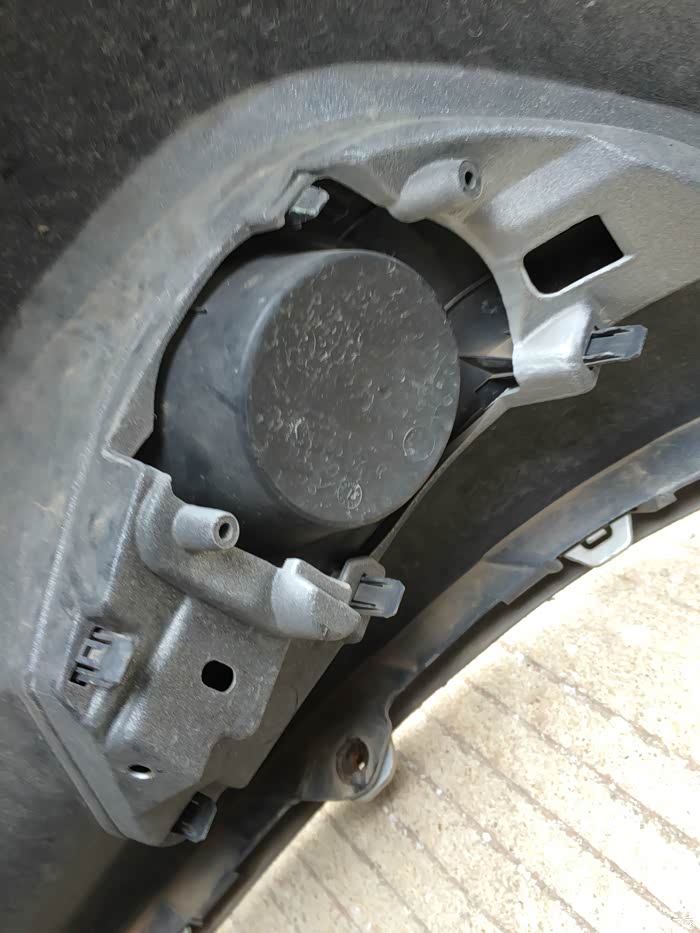

原来的装饰件，就是一个摆设。直接拿掉更换新买来的雾灯。
换个角度再看一下，毕竟也跟我3年多了。
拆除后的2个，留个合影。

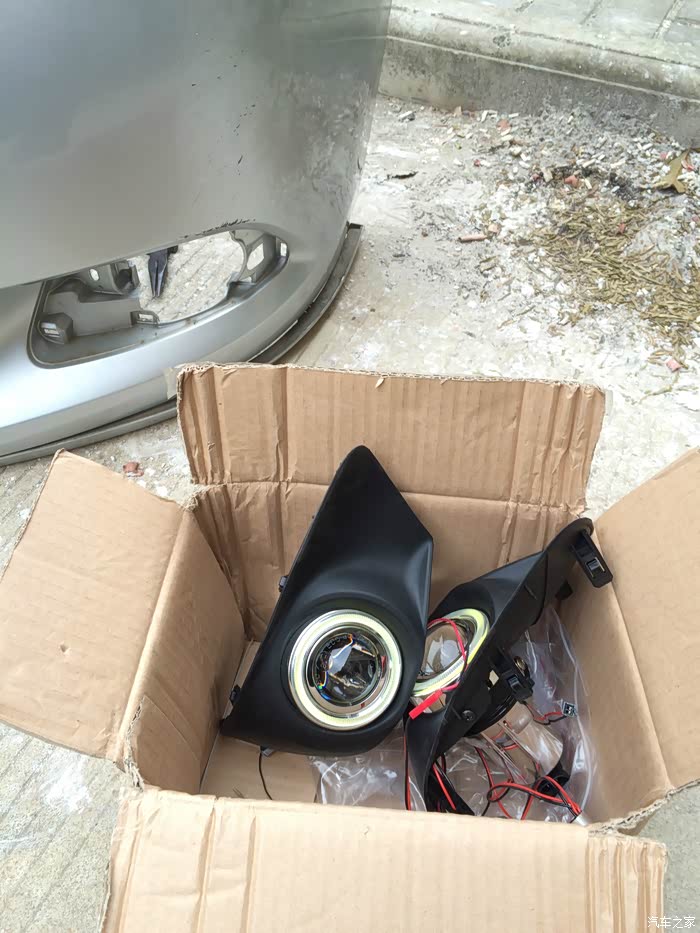

需要安装的新家伙已经装备好了，在安装前，首先要准备哪些工具呢？

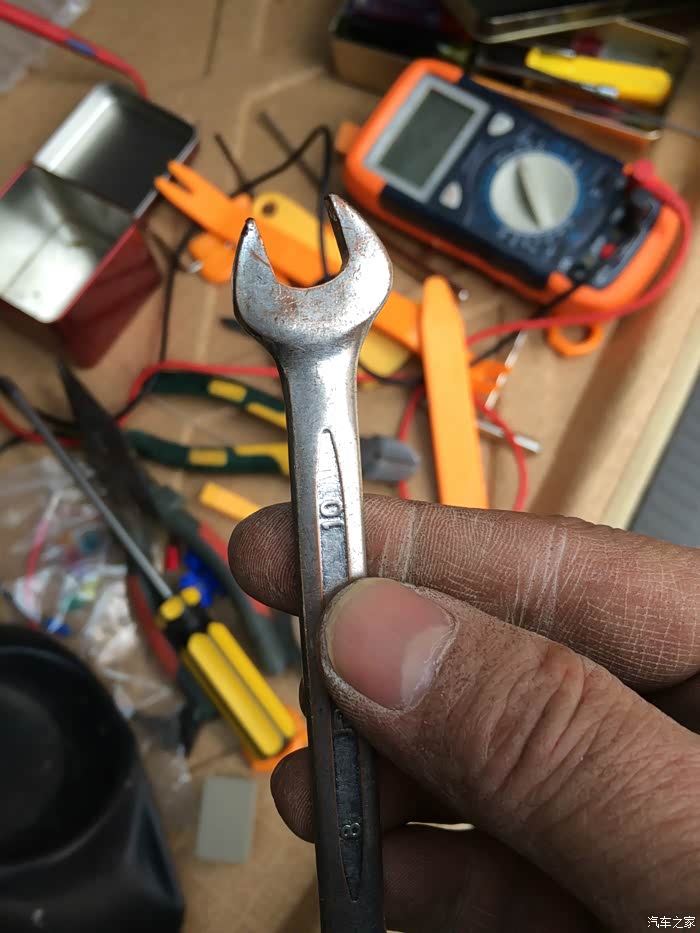

10个的小扳手是绝对不能少的，主要拆卸保险杠的螺丝靠它。

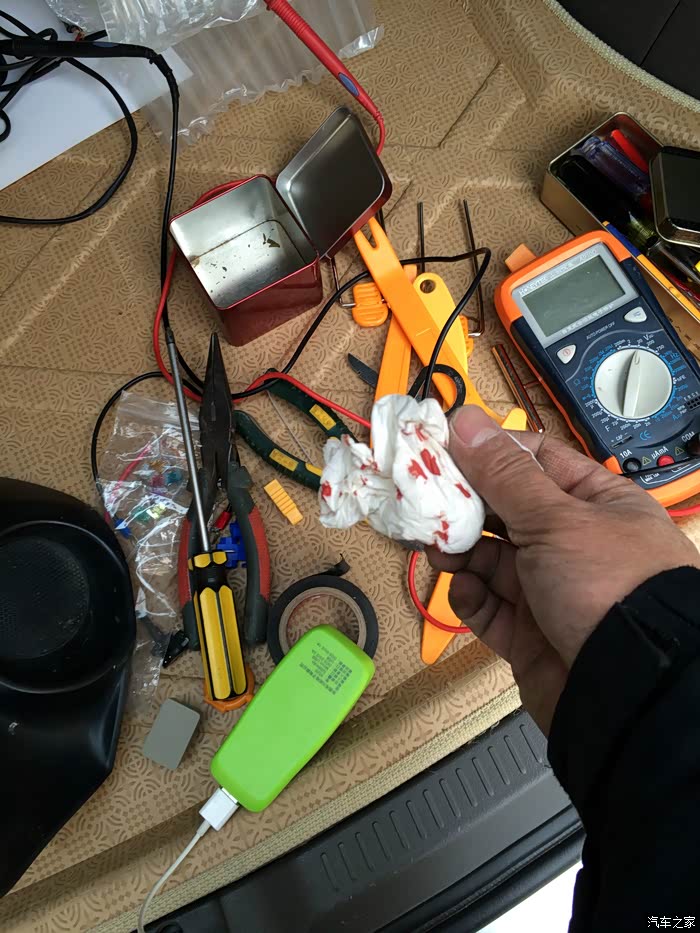

出血了。所谓的无损安装还是要放血的。你们可不要学我啊。

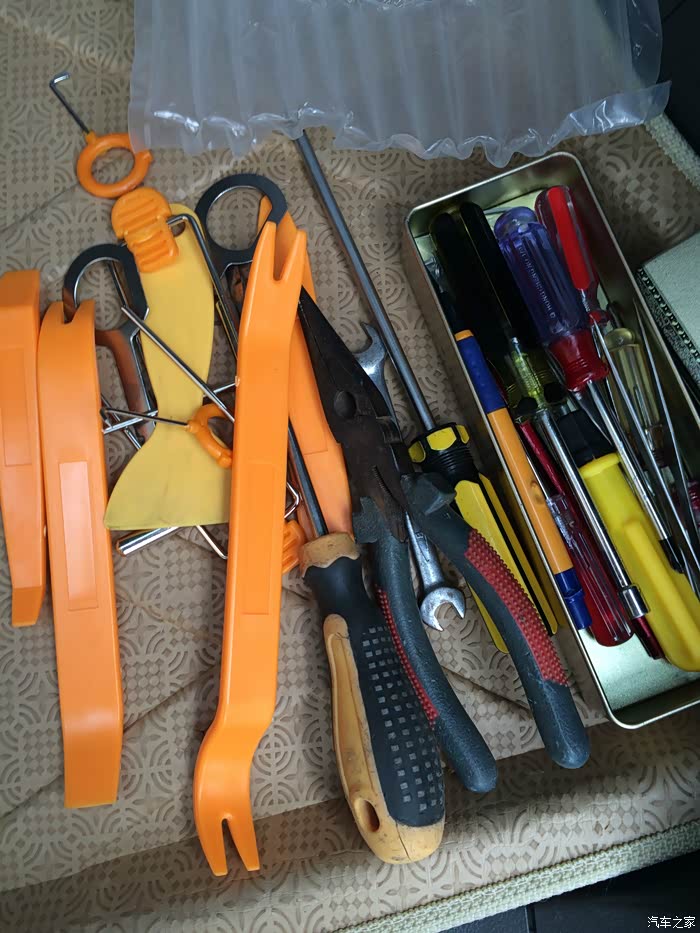

这是我所用的工具，不需要每个都用到，但是万一少了那个也不行。
万用表是必备的，主要是检查线路用。

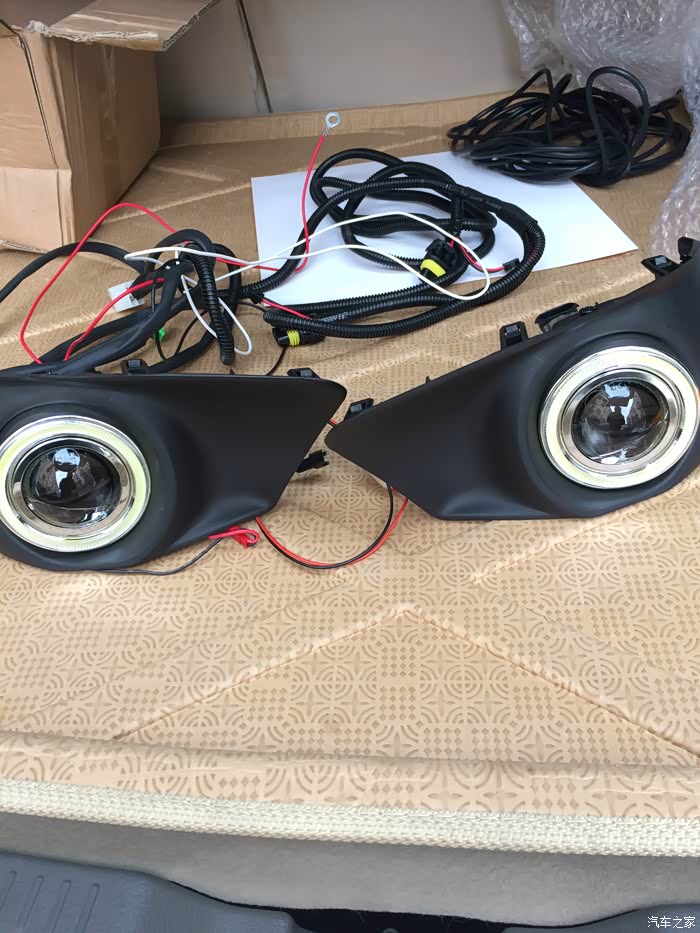

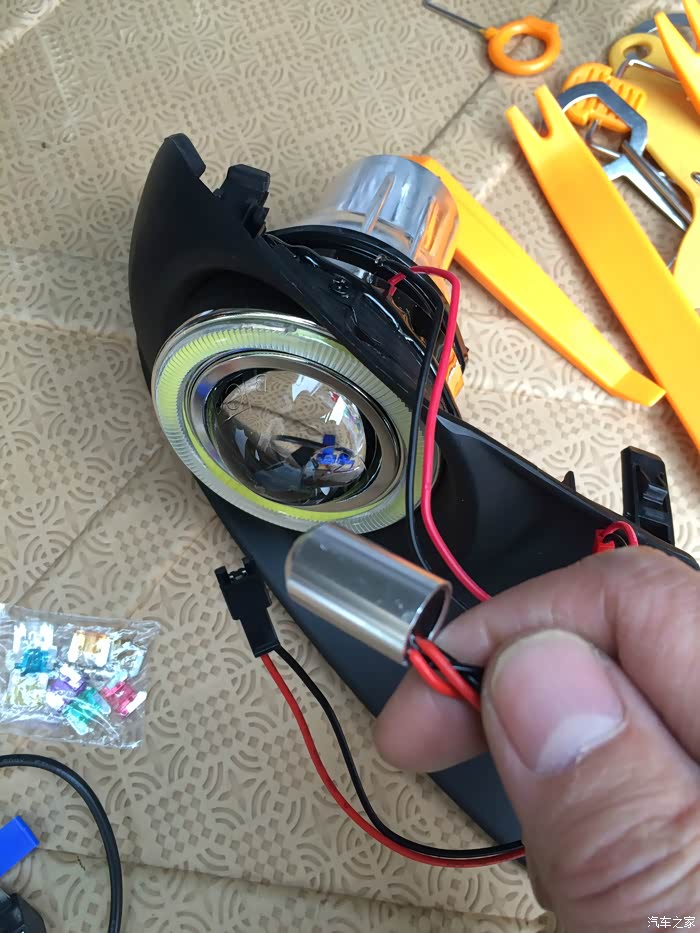

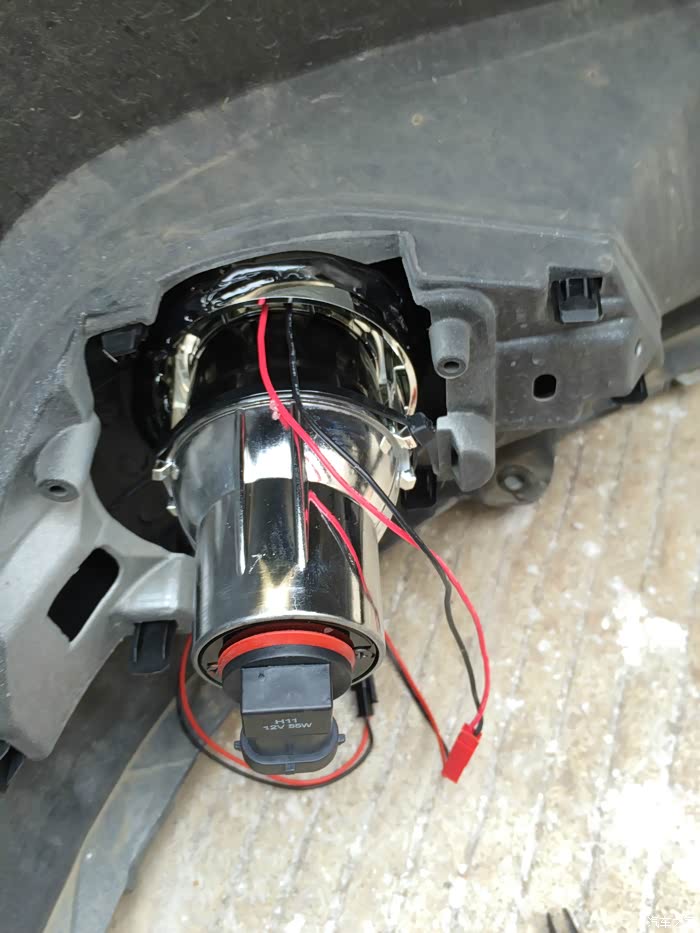

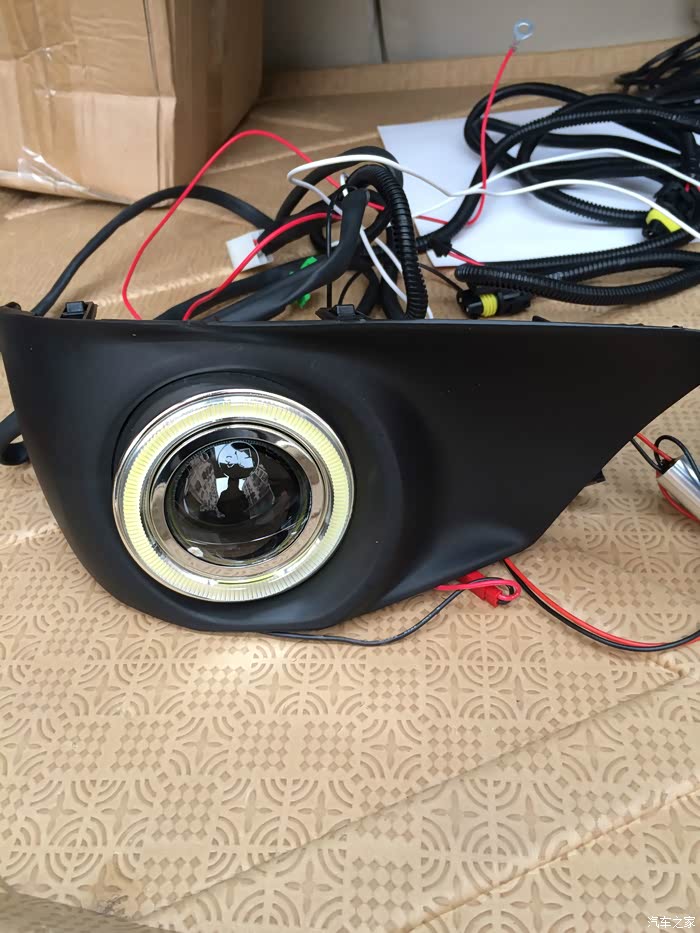

需要更换的小家伙。看起来还是可以的。
来个合影，毕竟上车后就要左右站岗了。就是不知道寿命有多久。

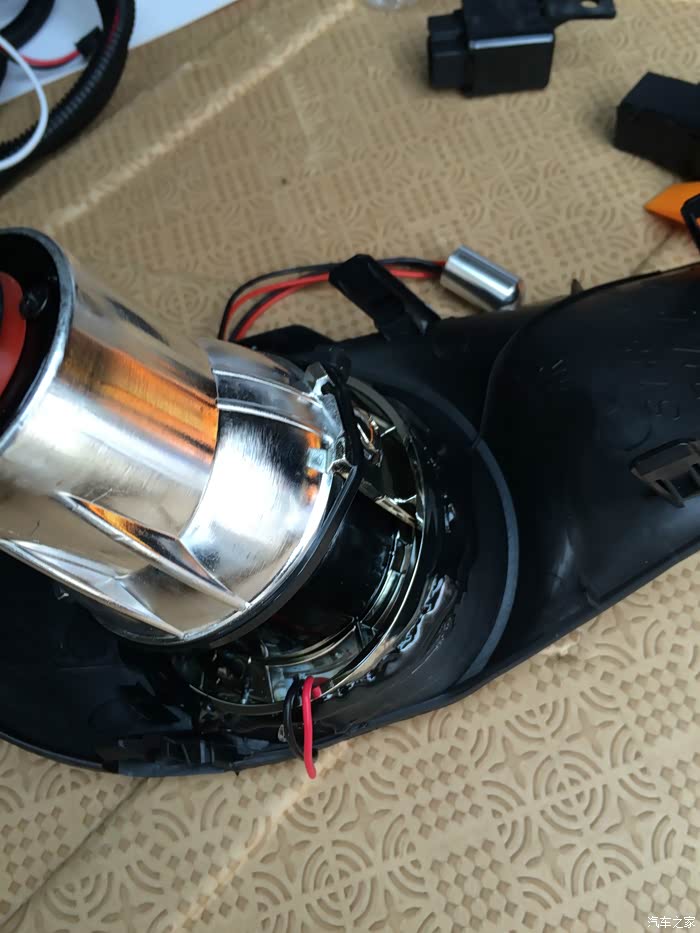

反面看就很山寨了。这工艺直接无视，在多看几眼就很不得退货了。
这个小金属的是什么？感温器还是稳压器？有谁知道请告诉我。

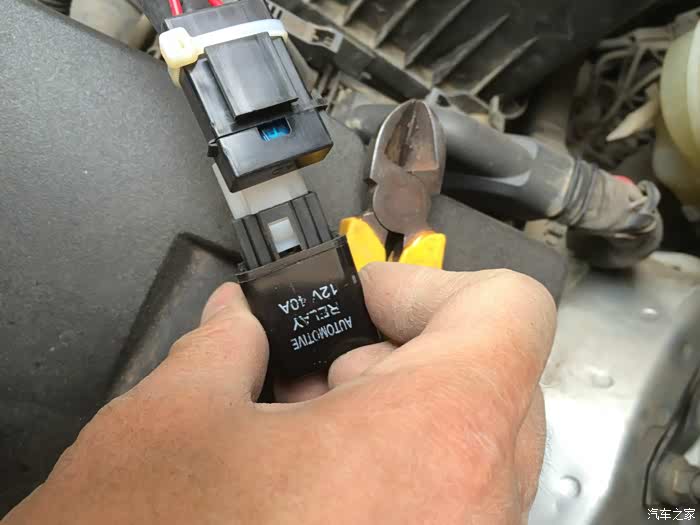

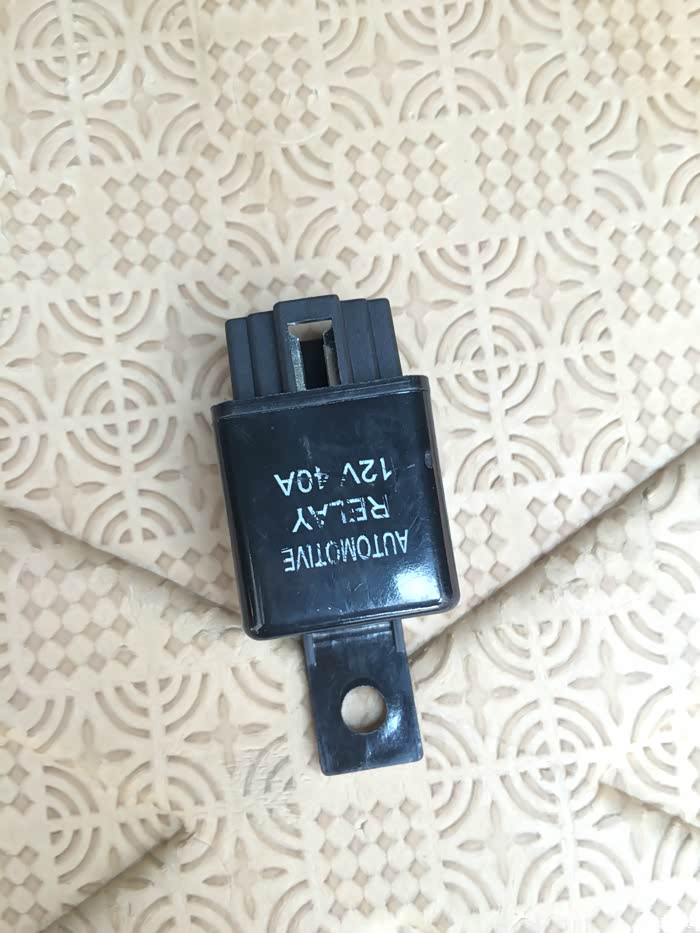

线索上的继电器

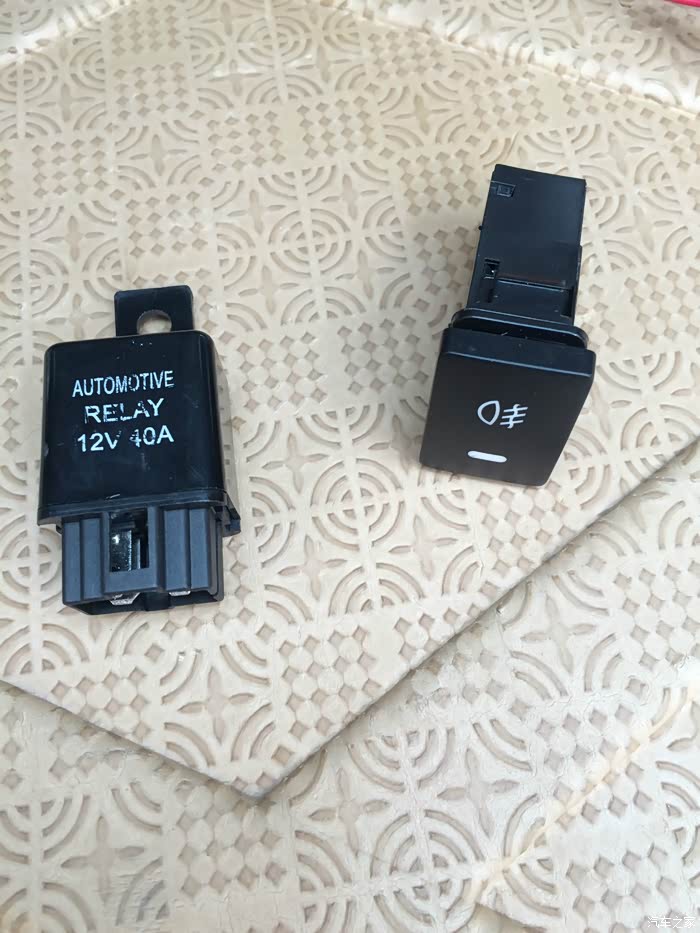

继电器+开关，ACC控制用的，首先ACC供电给雾灯开关，然后按下开关后，继电器工作，触点接通雾灯工作点亮。

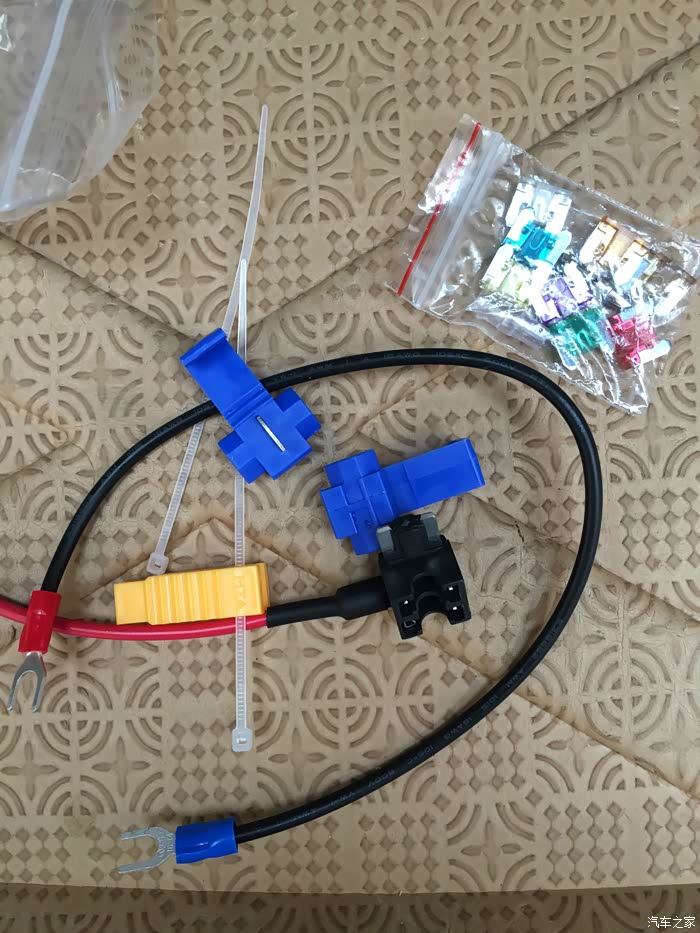

这个是准备取电时用的，后来的安装用直接就没有使用到。

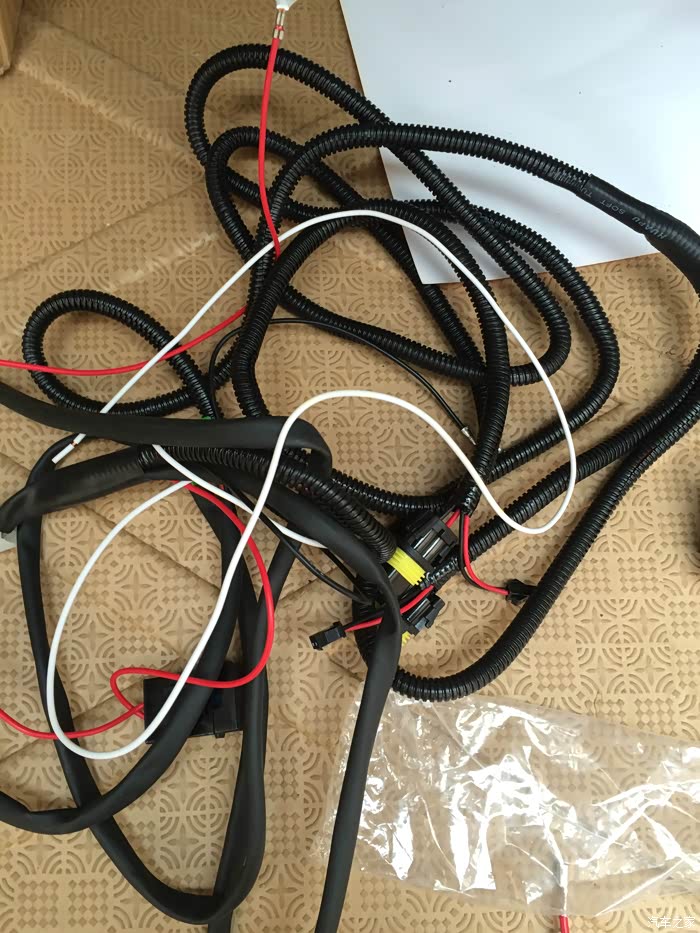

安装线索，看起来做工还行，白色线剪接的时候，线径还可以，但愿这线索不要出现问题就好。

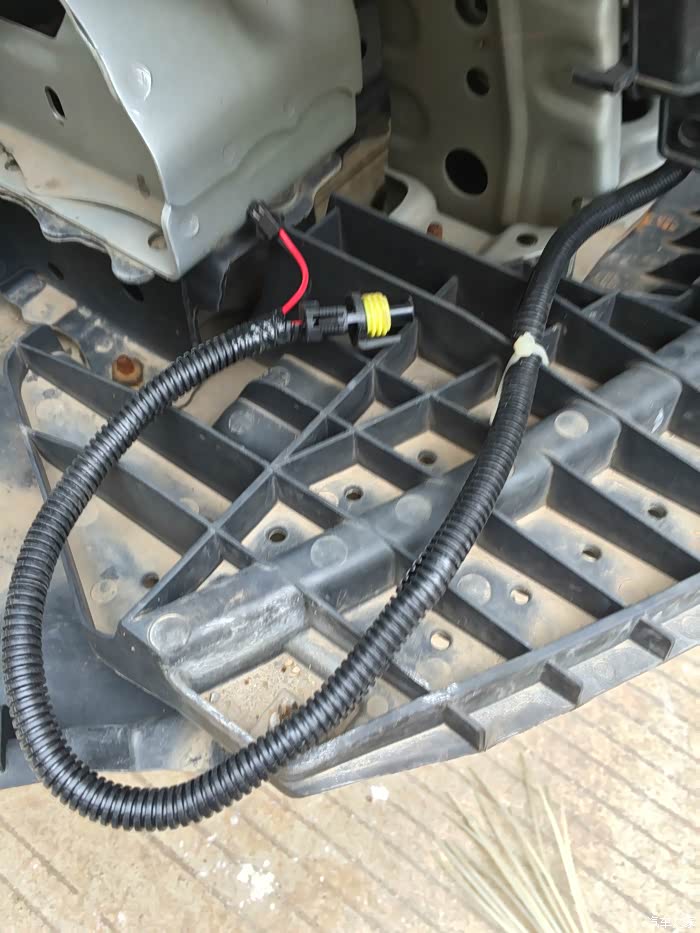

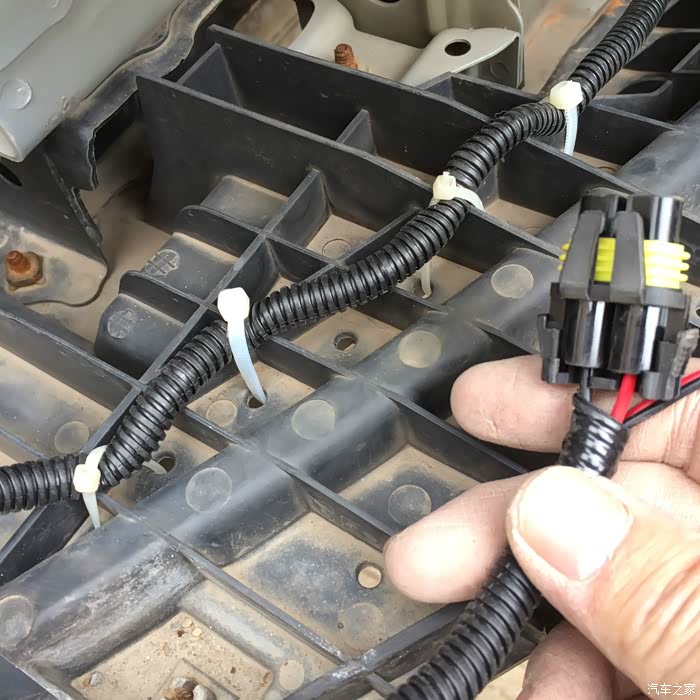

开始布线，首先是调整好线的接头位置，然后开始捆扎。
布线必须要整齐，扎好。。毕竟是线路安全第一。
布线必须要整齐，扎好。。毕竟是线路安全第一。
布线必须要整齐，扎好。。毕竟是线路安全第一。
布线必须要整齐，扎好。。毕竟是线路安全第一。
布线必须要整齐，扎好。。毕竟是线路安全第一。
布线必须要整齐，扎好。。毕竟是线路安全第一。
布线必须要整齐，扎好。。毕竟是线路安全第一。
很凌乱，目前还在布线阶段，一定会乱的。
左雾灯安装到了保险杠上的效果。

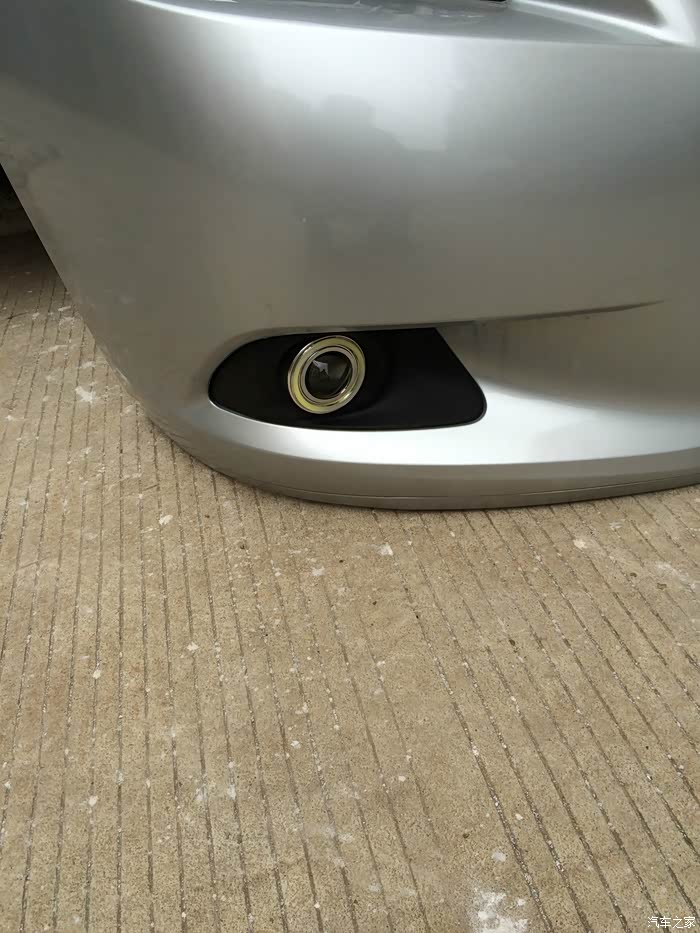

这是保险杠恢复后的效果
右雾灯安装到了保险杠上的效果。
反面的情况。
这是保险杠恢复后的效果

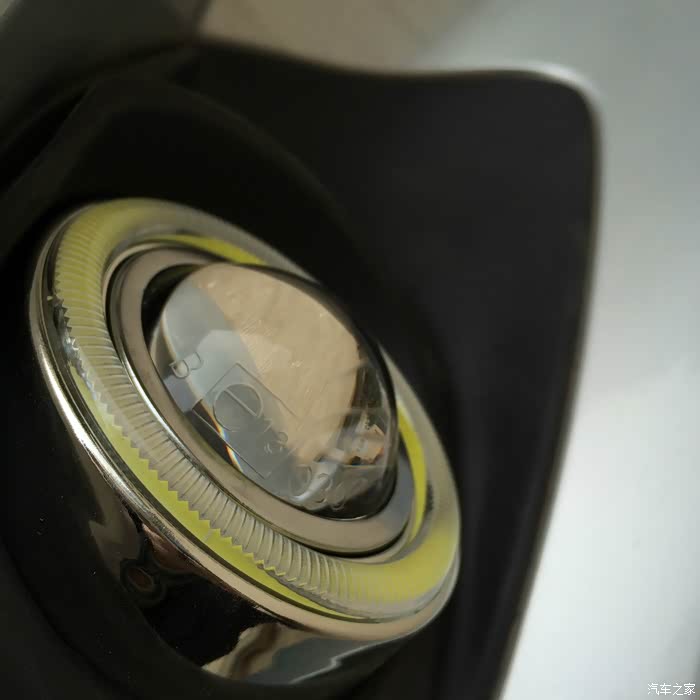

仔细看看这雾灯的玻璃上好像还有编码，不知道是真是假了。

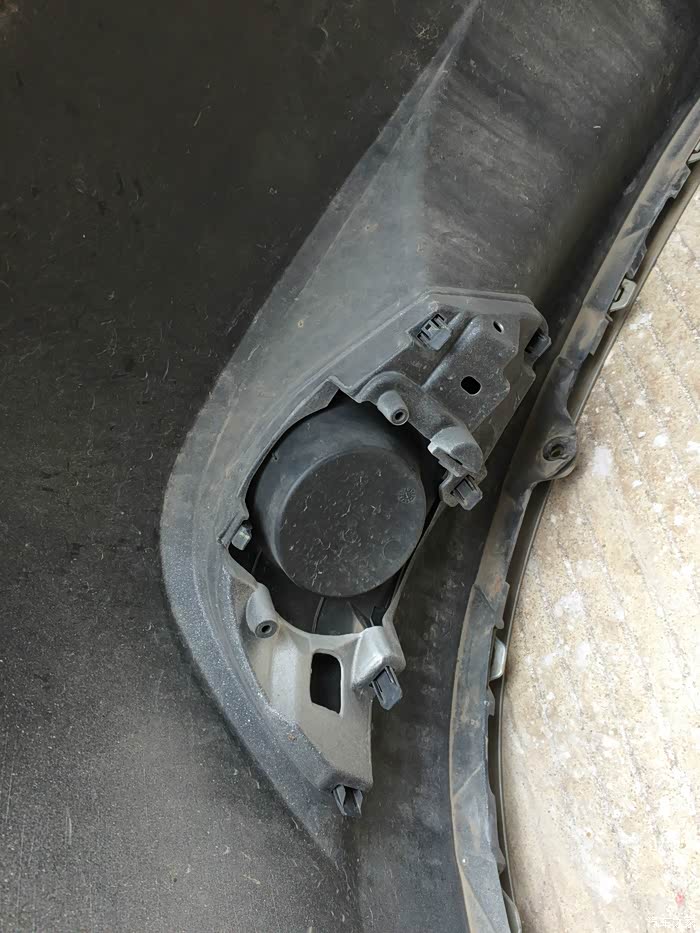

雾灯反面捆扎图，不能扎的太高，防止雨天有水进去会到灯座里，所以扎矮点。
另一个捆扎的效果。

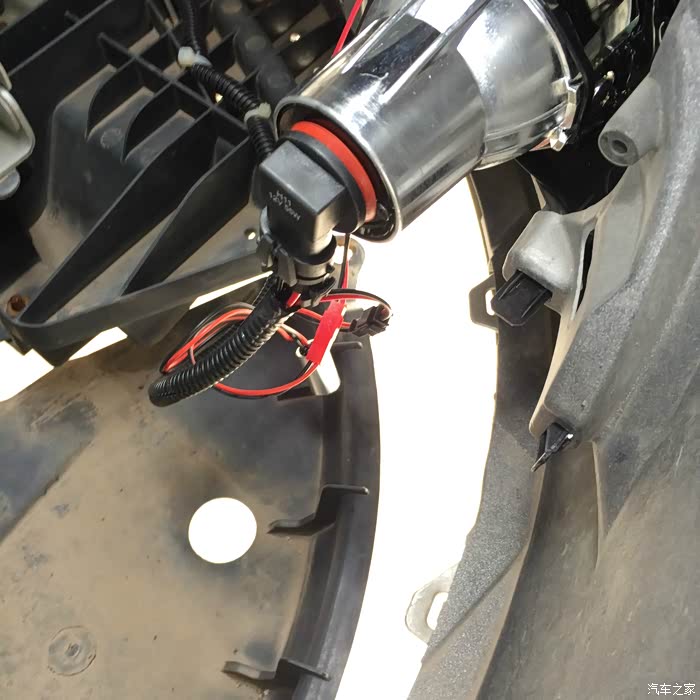

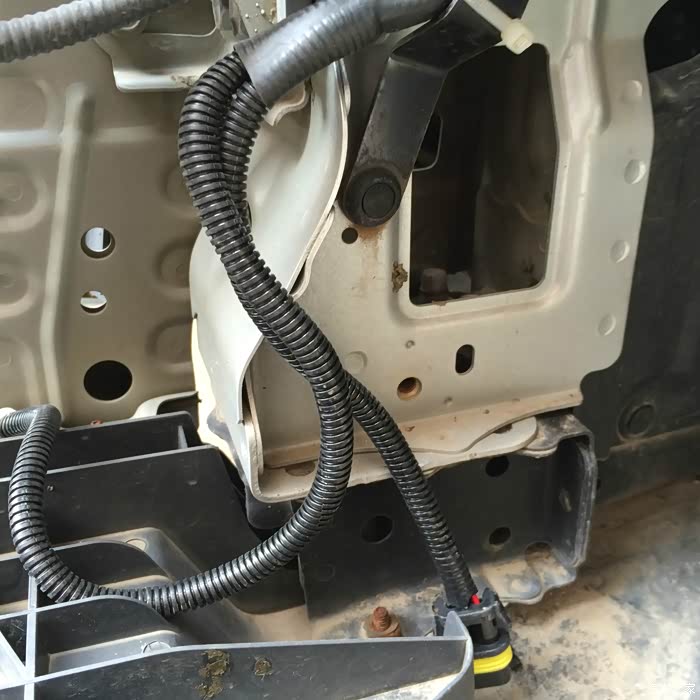

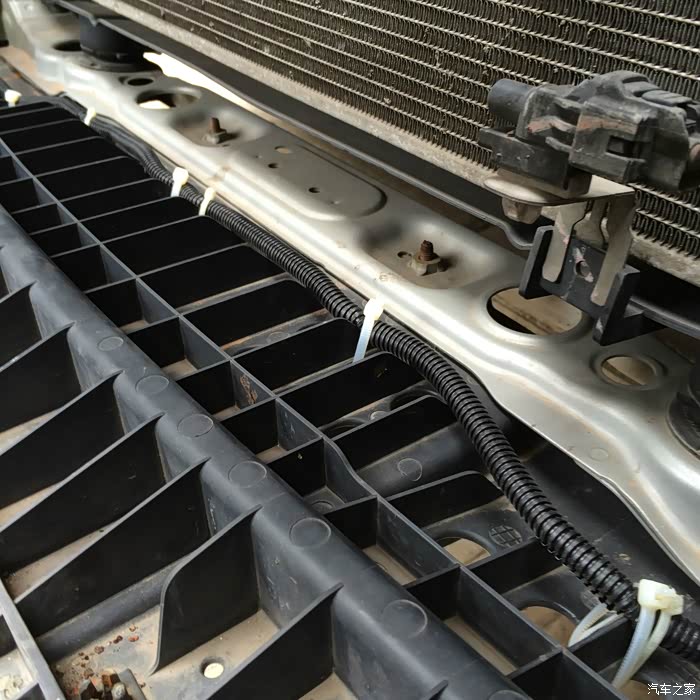

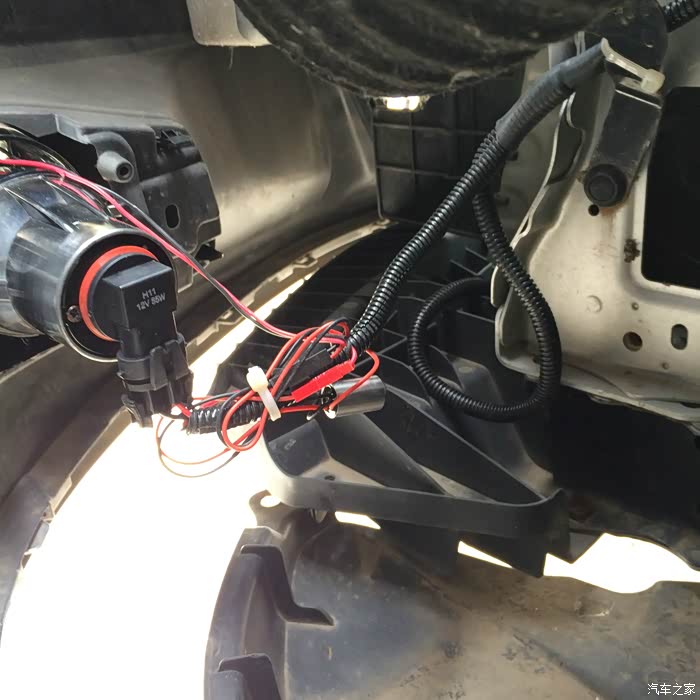

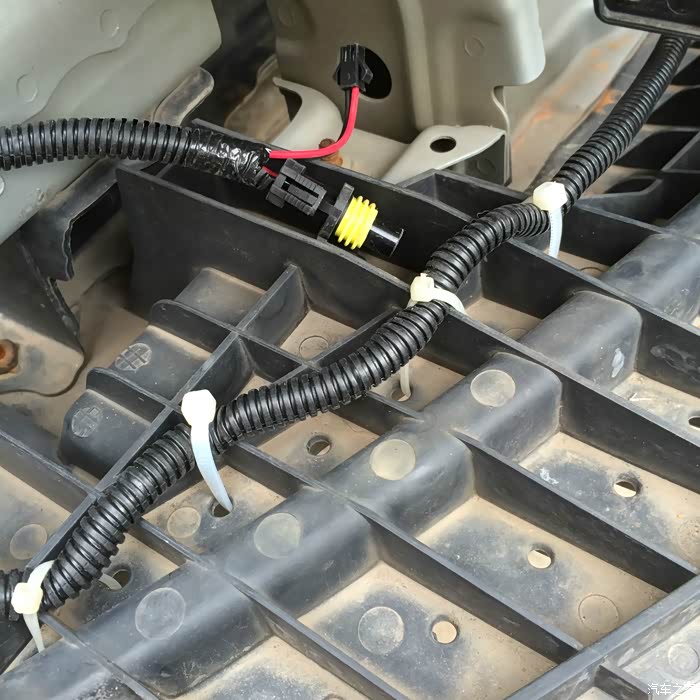

这是走好线的效果，扎带多捆绑几次，防止时间长了扎带老化断裂。

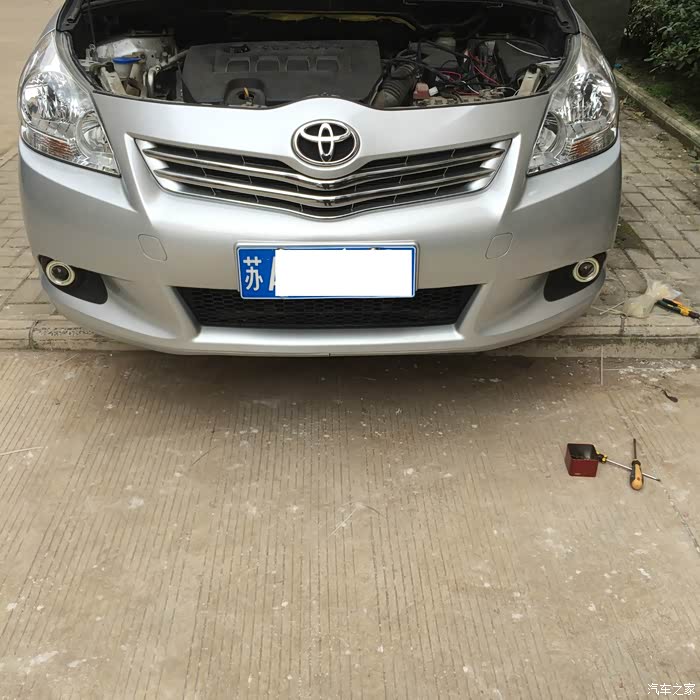

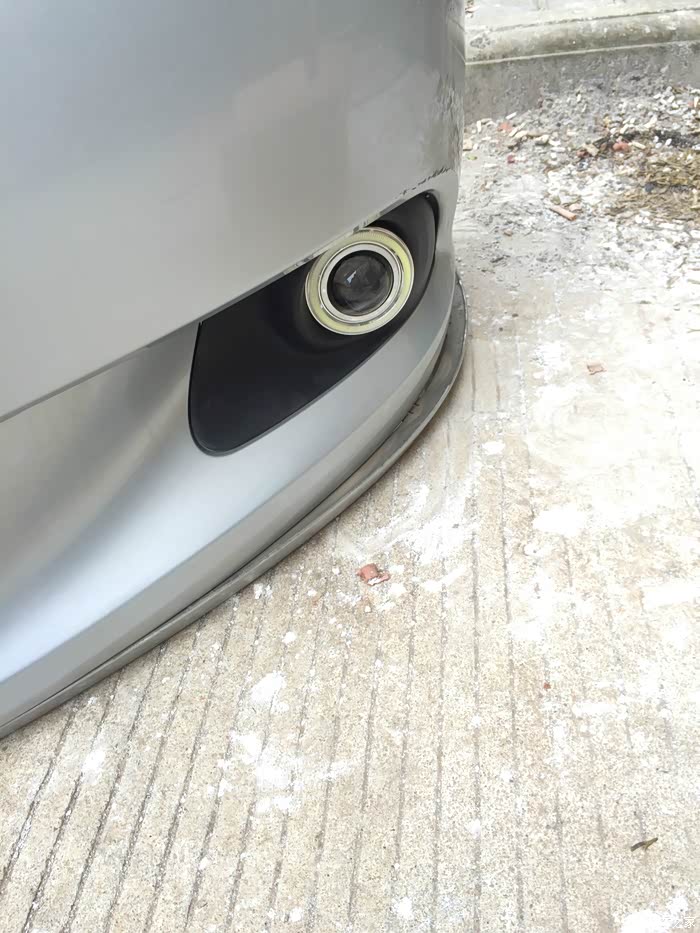

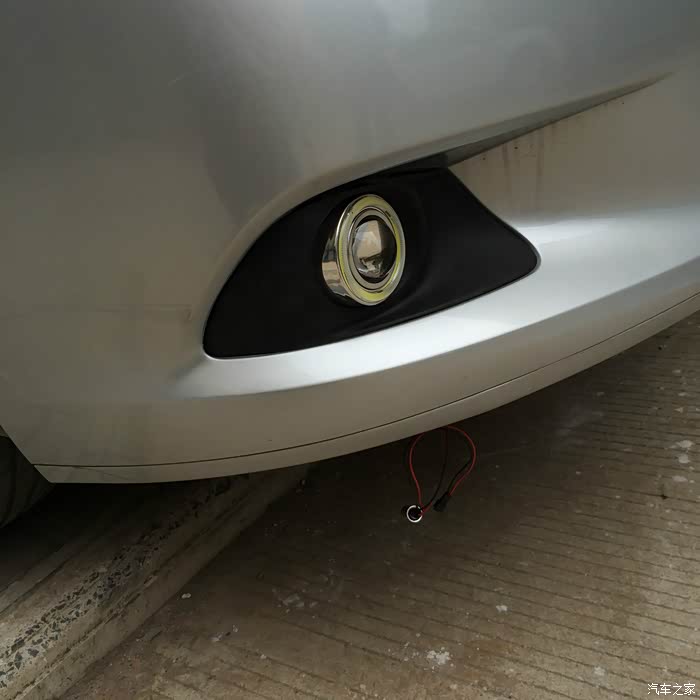

恢复到原样，看到多了2个明亮的小眼睛，心里还是有点成就感的。
恢复到原样，看到多了2个明亮的小眼睛，心里还是有点成就感的。

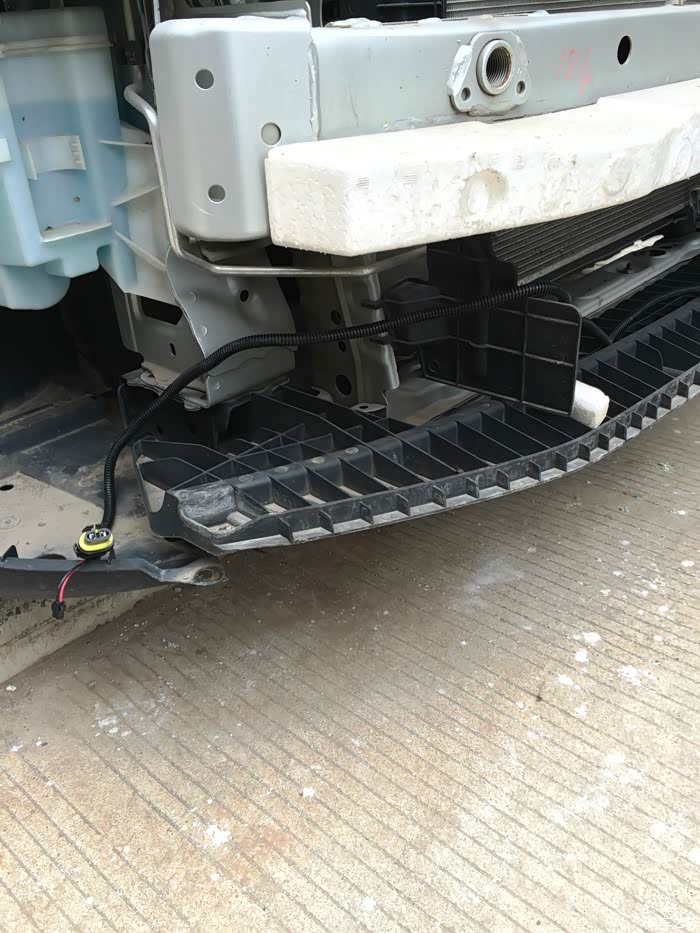

开始整理线路

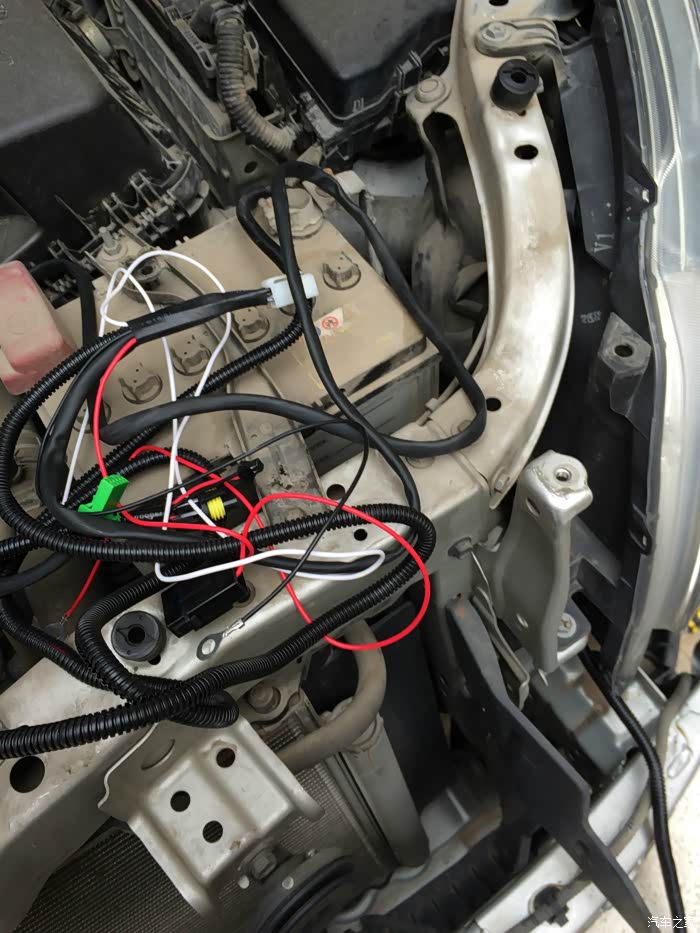

固定好的保险丝盒 还有继电器，
侧面来一个。

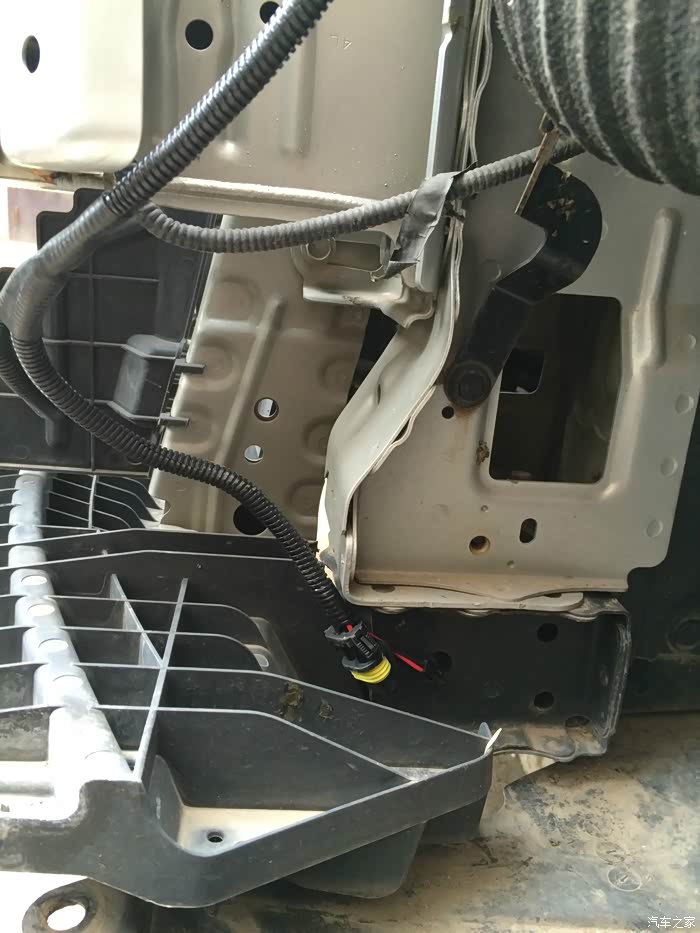

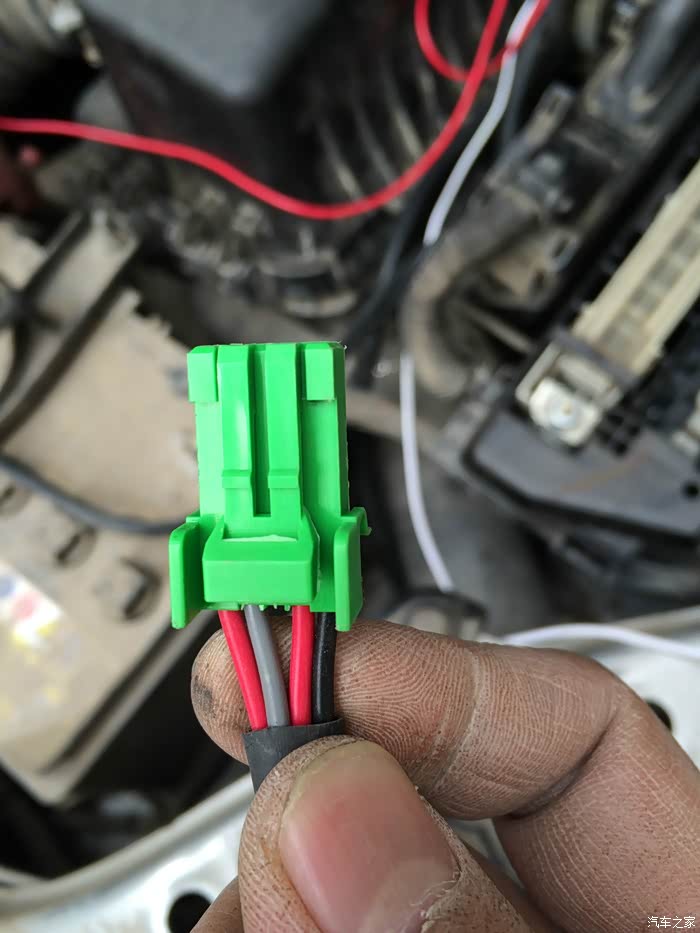

接下来的问题是如何把这个接头，而不需要剪断接入到驾驶室。实现无损安装。

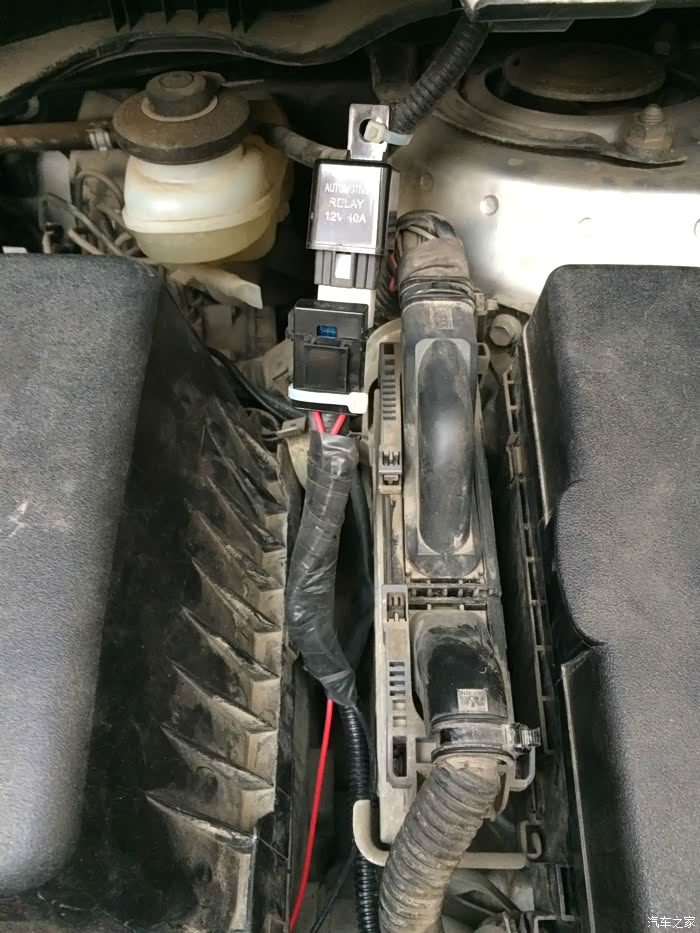

固定好继电器，再仔细看看绿色接头要穿越的位置。

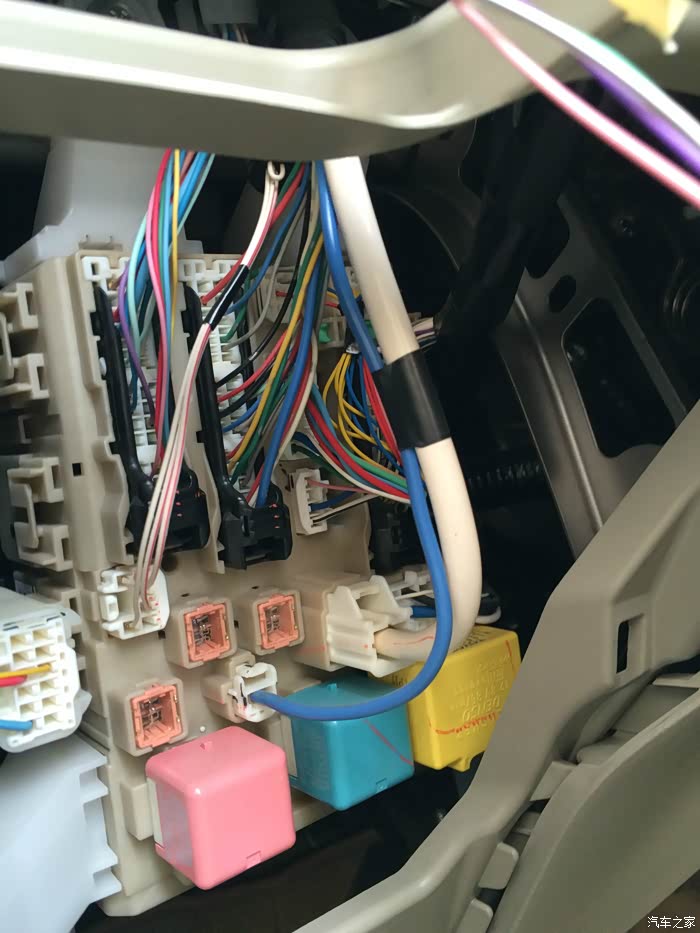

来个驾驶室下面的，看到了没有就在这里实现穿越，实现无损安装的关键。（感谢“中华帝国大”提供的方案）

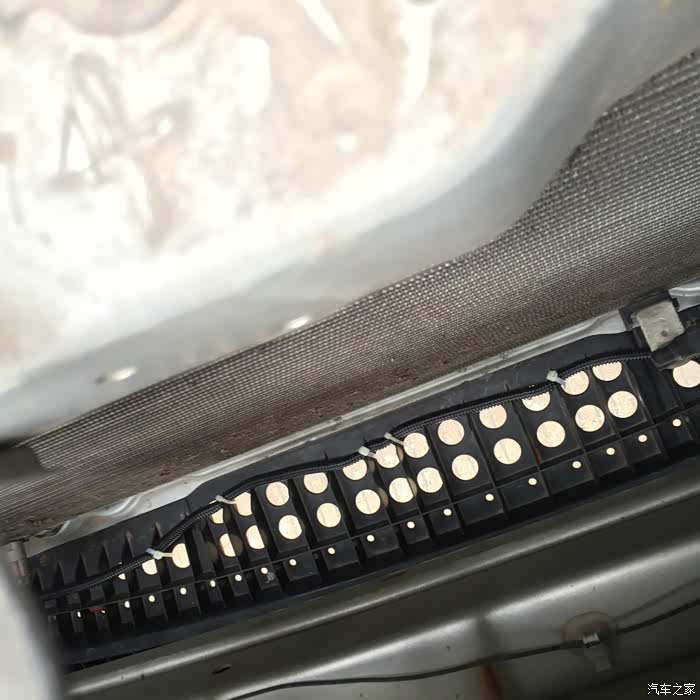

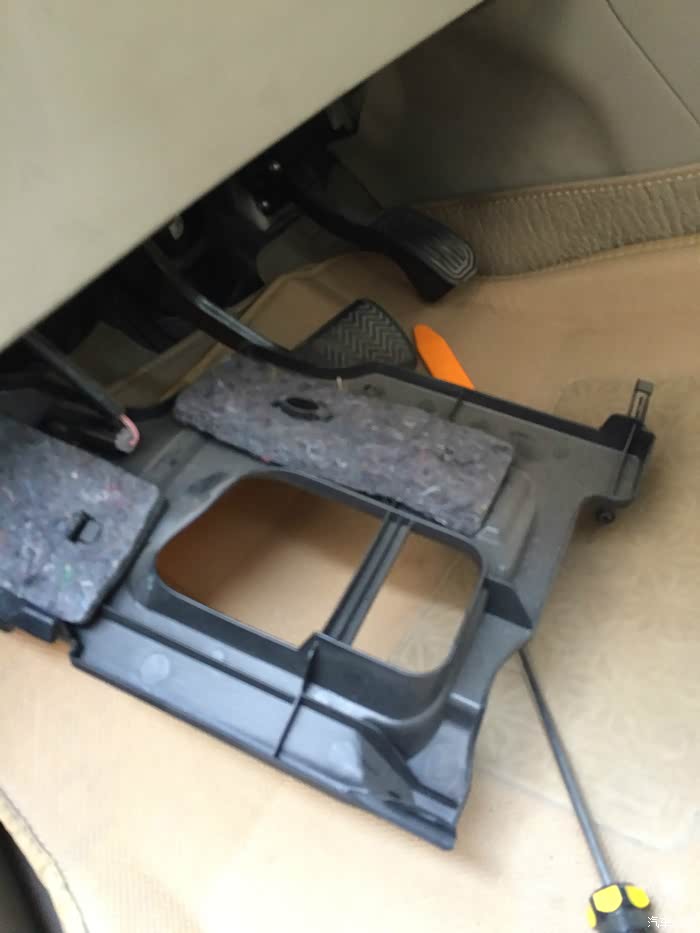

前提是，必须拆掉这个挡板，要不你无法实现穿越。

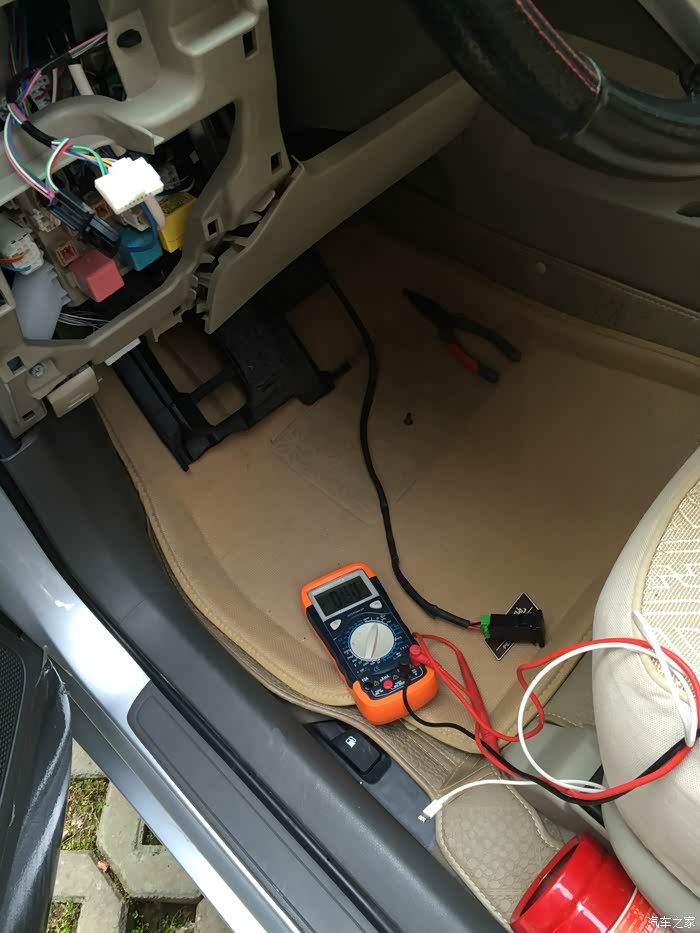

开关线穿进来后，首先进行了测试，完全没有问题。

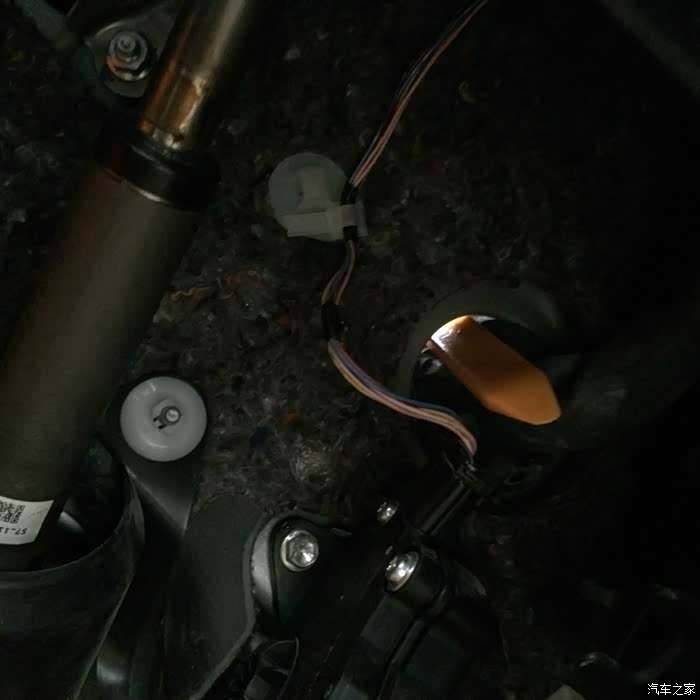

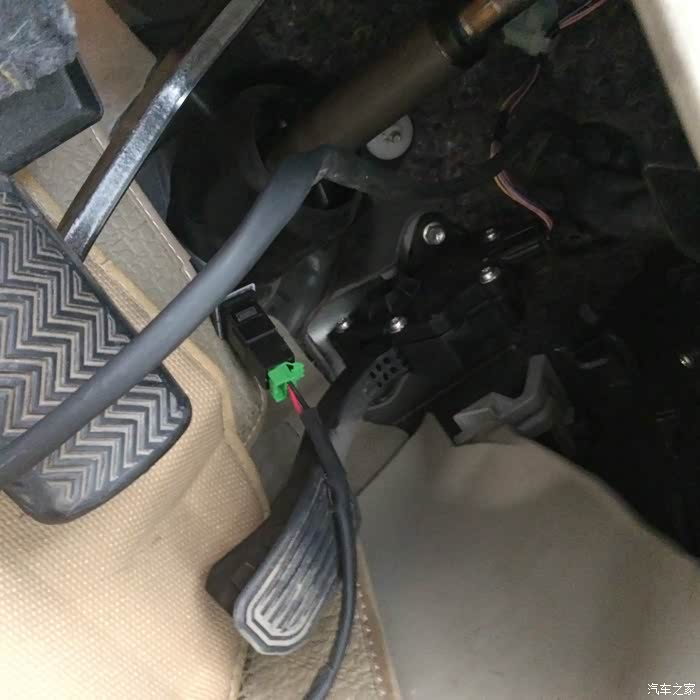

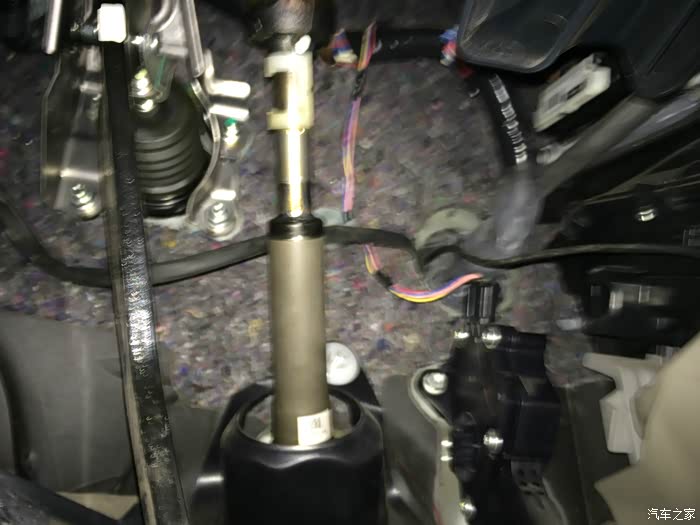

驾驶室方向盘下穿线的情况，拍的手抖了。应该说整个的过程手抖是在抖。

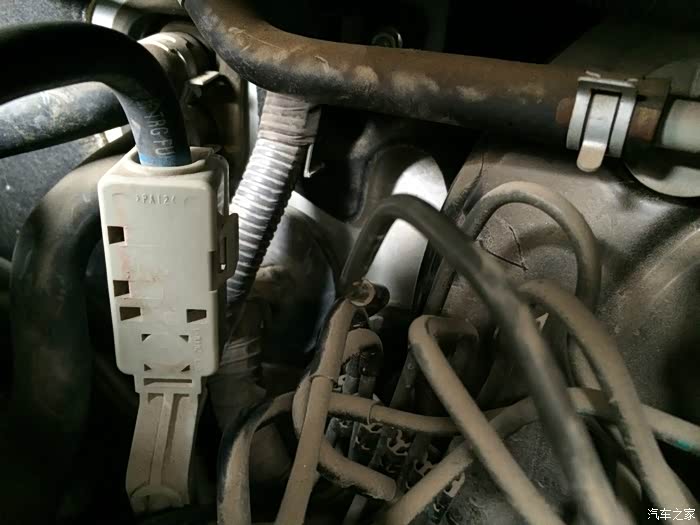

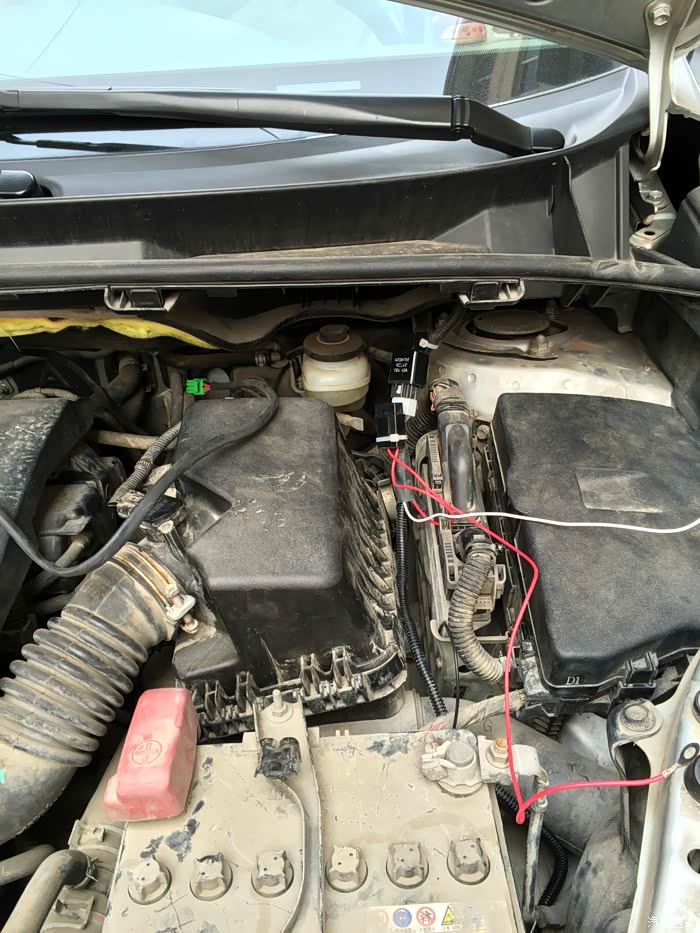

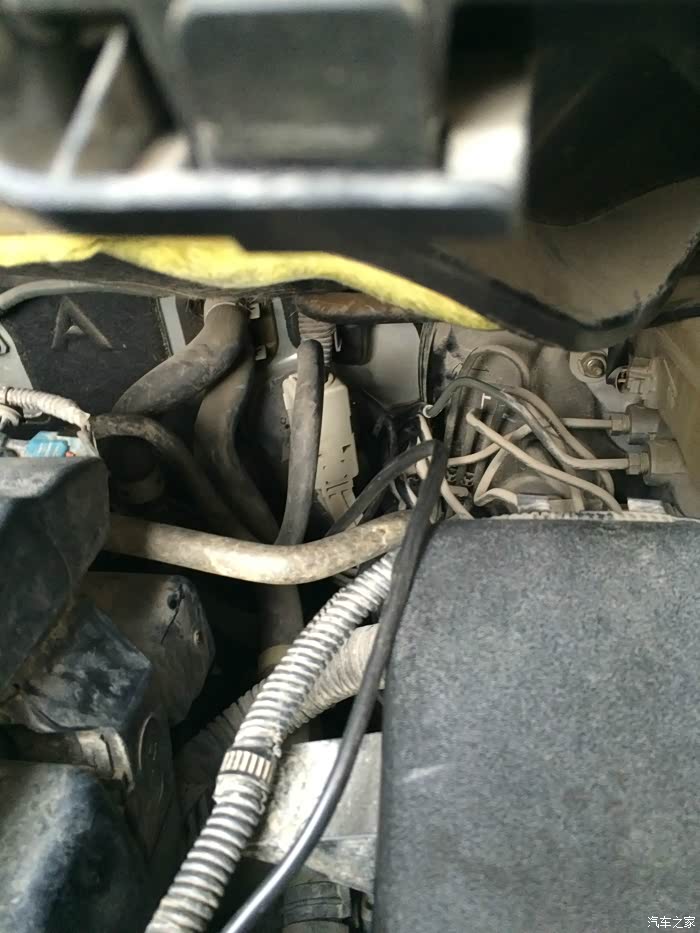

发动机舱位里的穿线，可能不是很清楚，因为这里拍摄太难了。

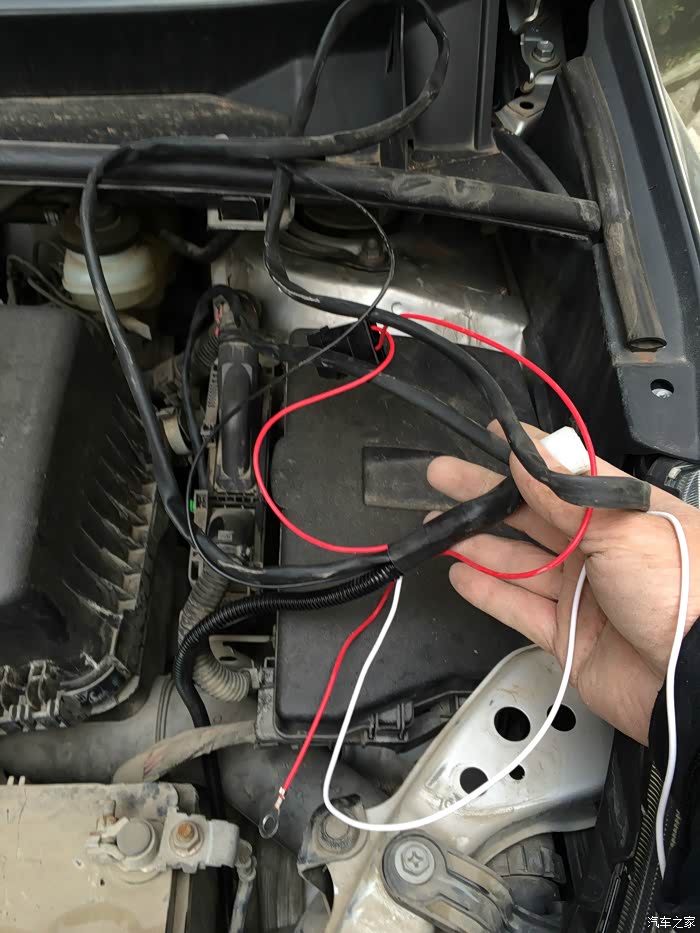

远一点拍个看看，不知道你们能看清楚不。

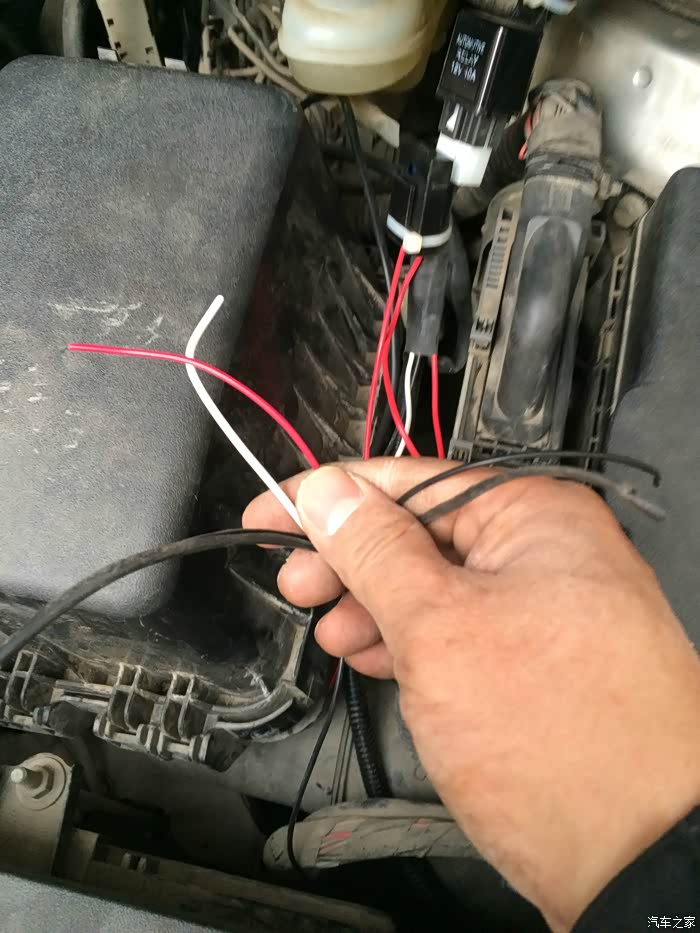

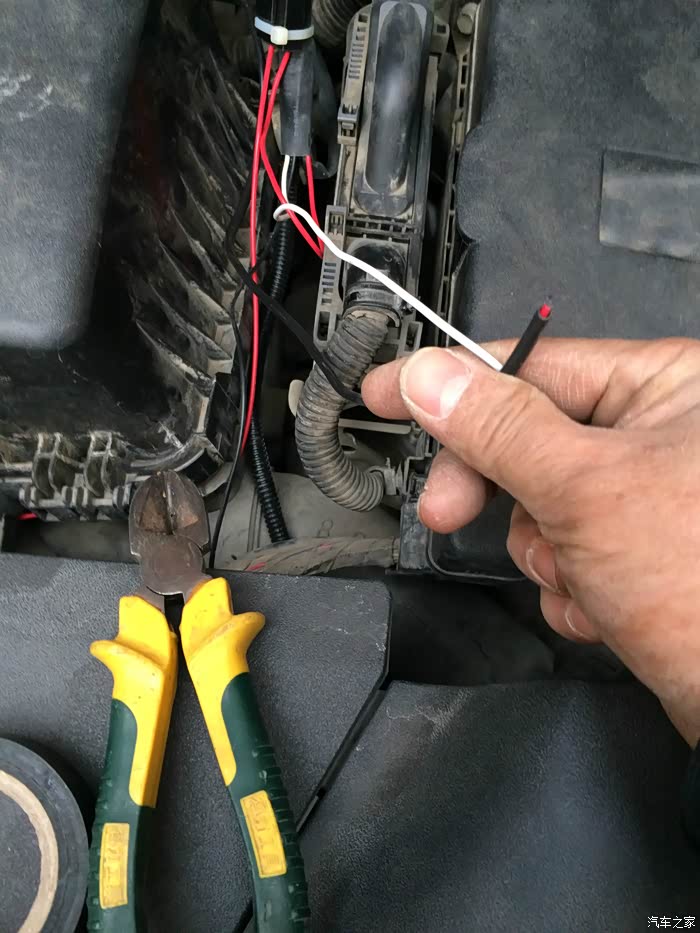

准备接ACC白色控制线。

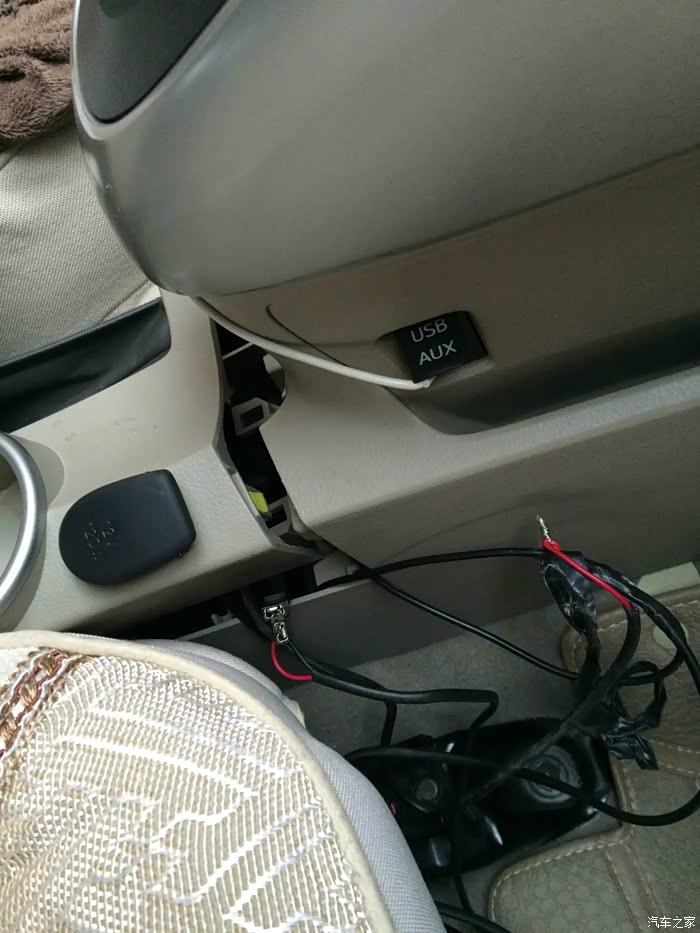

手上的黑线，是在驾驶室内点烟器上取的ACC控制线。
连接好后，胶带捆绑好，防止雨水和高温。直接扎带固定好就行。

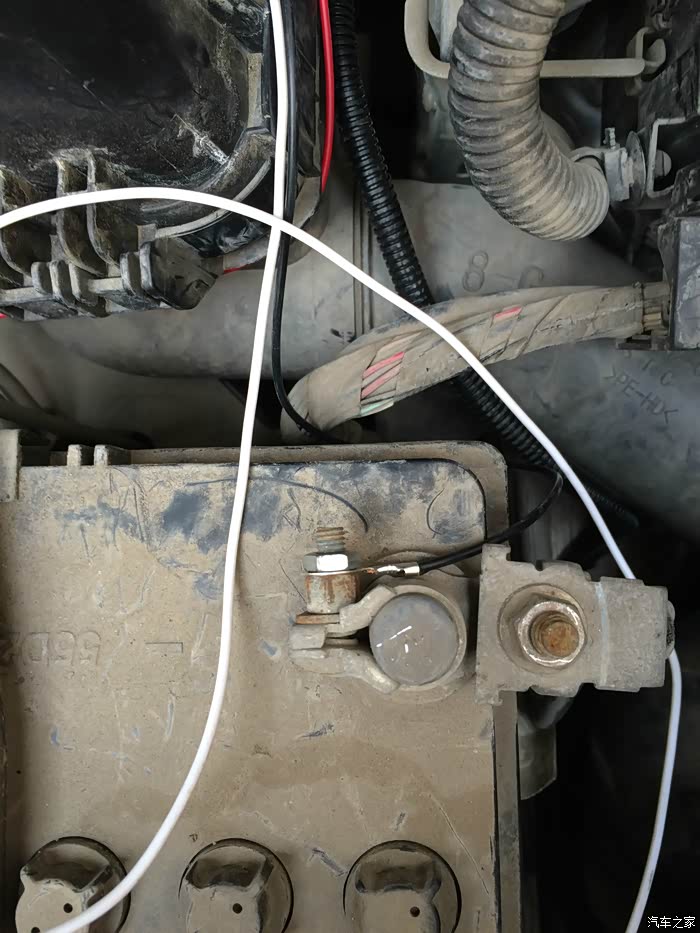

电瓶正极取电。找了个螺帽直接固定就行了。

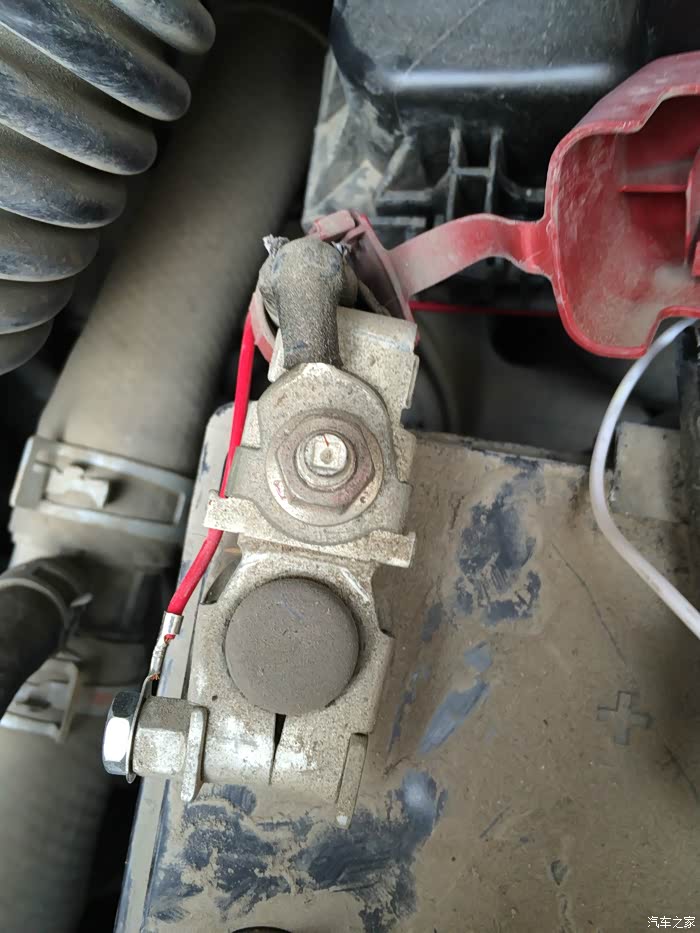

电瓶负极取电。找了个螺帽直接固定就行了。

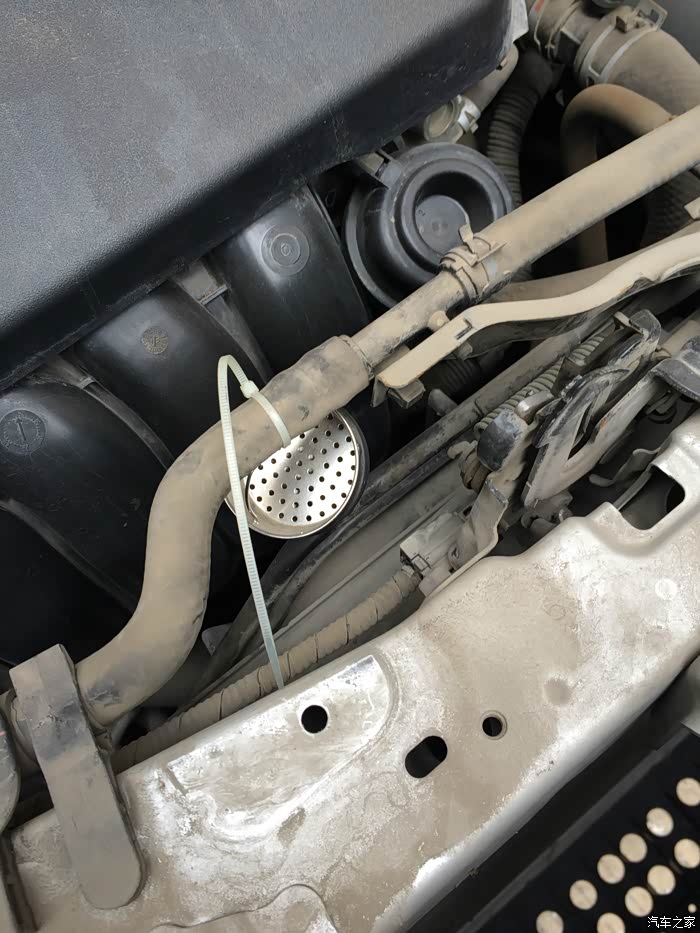

这个是上次驱赶老鼠用的，效果不错。
远点看看位置图。

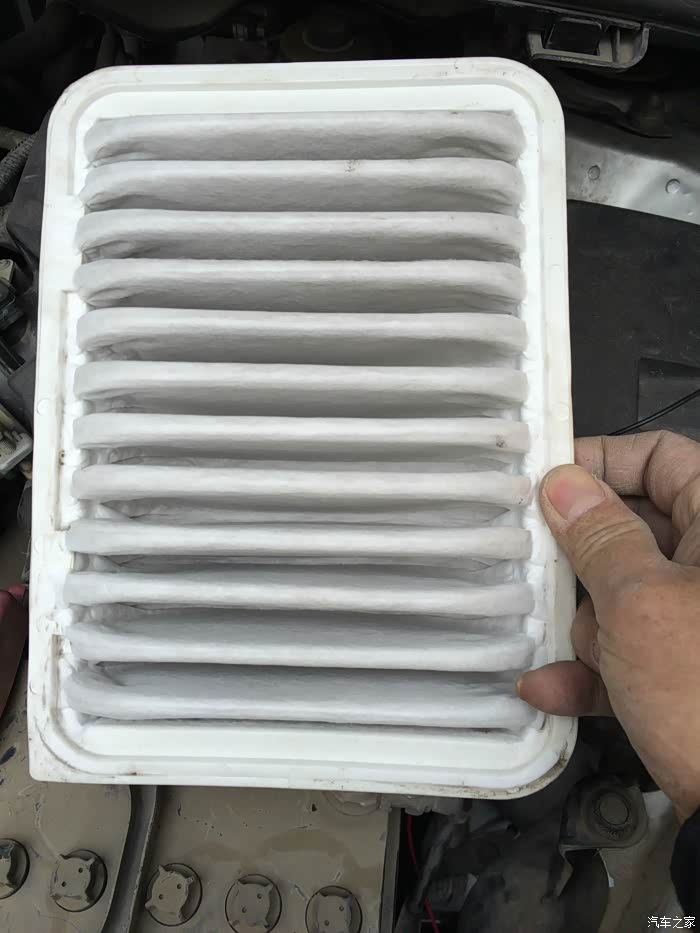

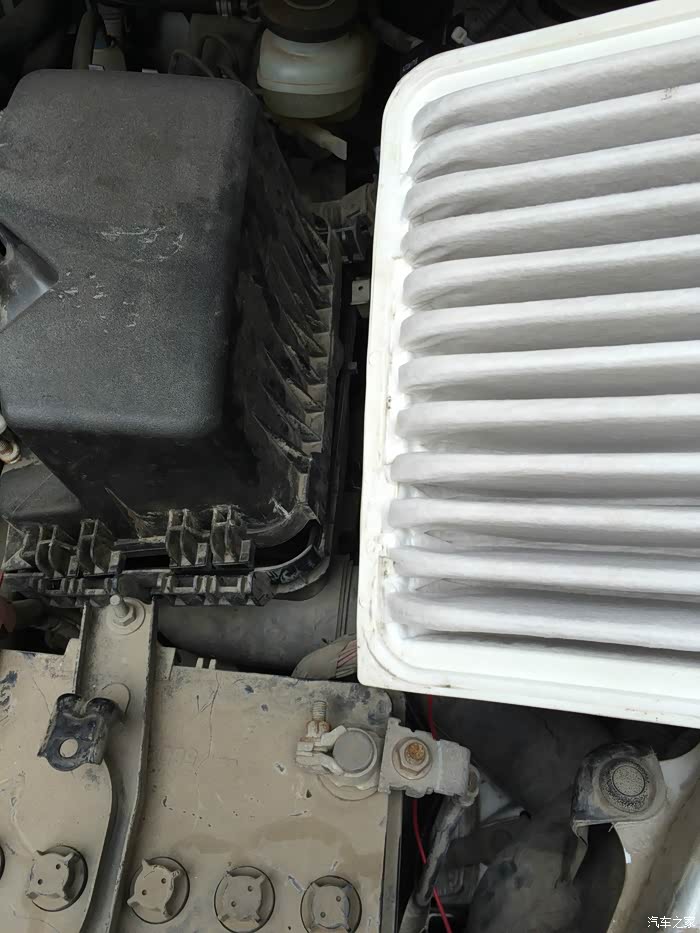

顺便打开空气滤芯看看，不是很脏也就无需更好了。
因为空调滤芯和空气滤芯都是自己更换，要是到了4S，一下就能宰死你。

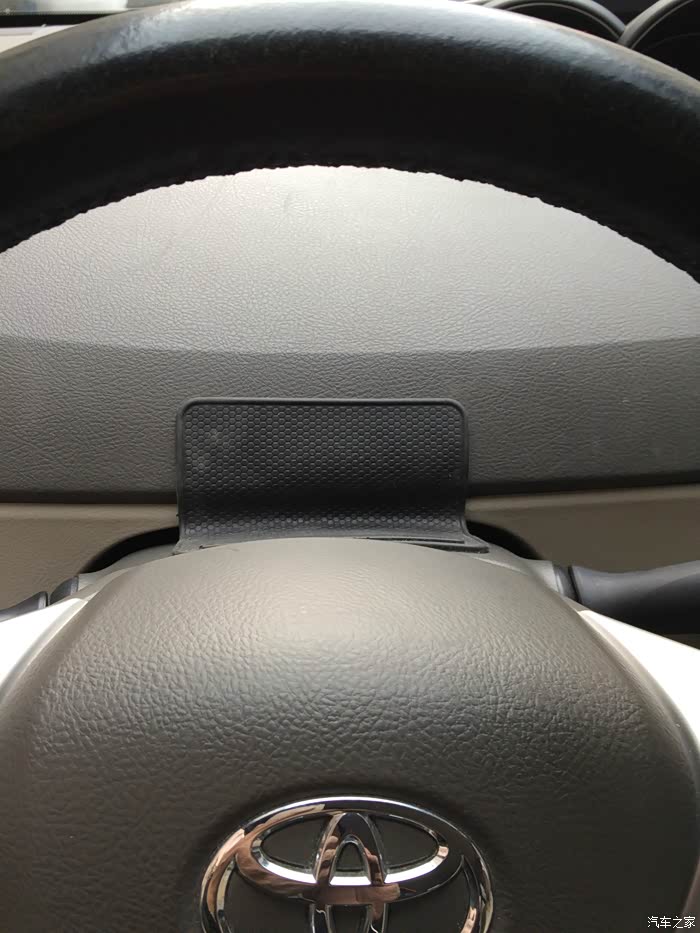

这里是我放手机导航的位置，相信很多朋友都和我一样。
放在这里看，既能方面的看到，有能及时的听到。还不占用地方吗，真是好啊。

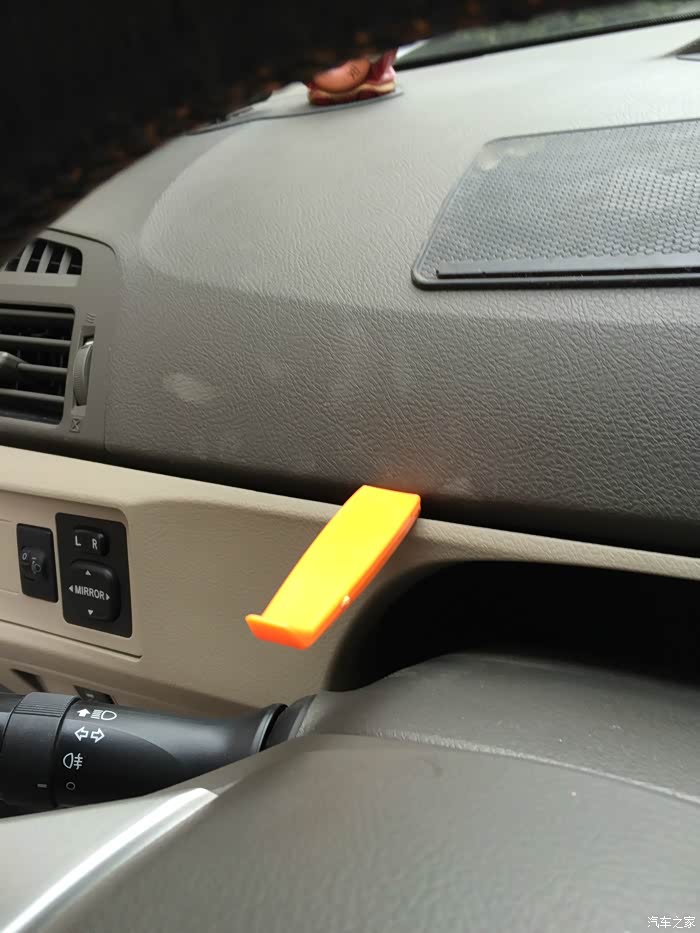

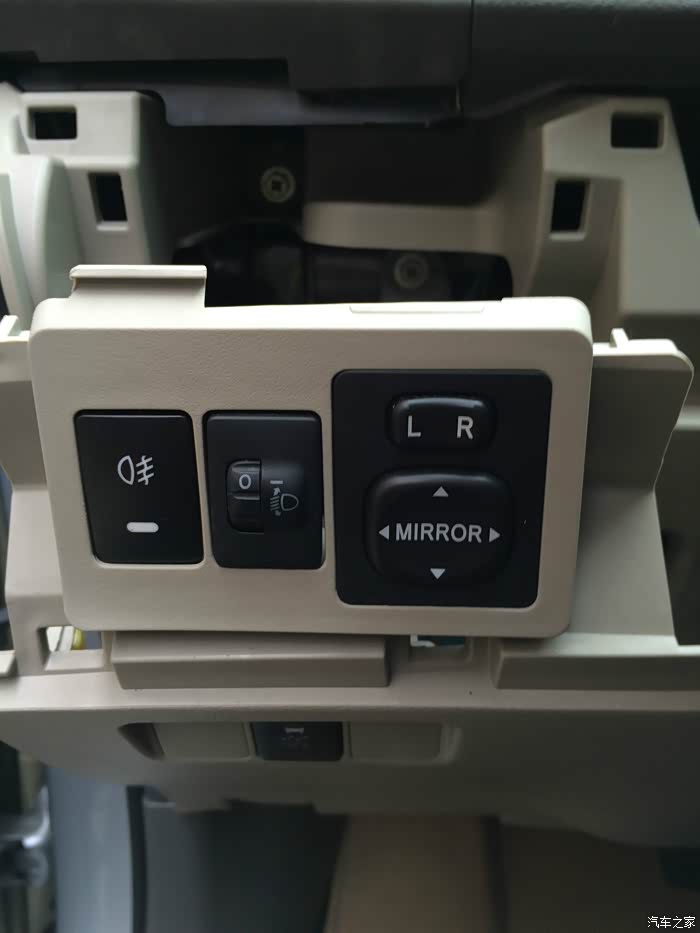

首先放低方向盘，要不你很难拆这里的。

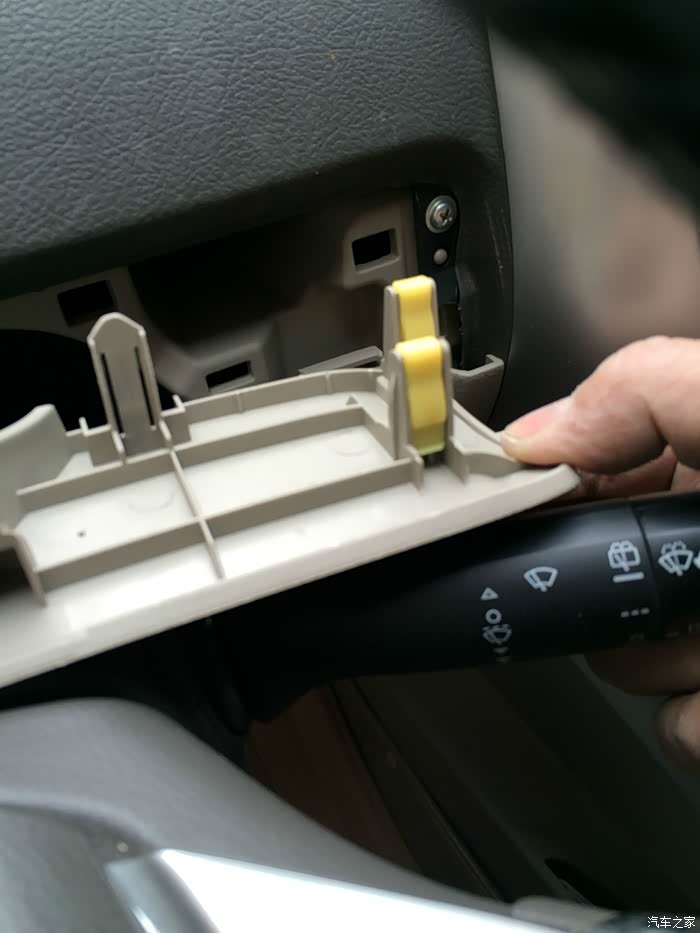

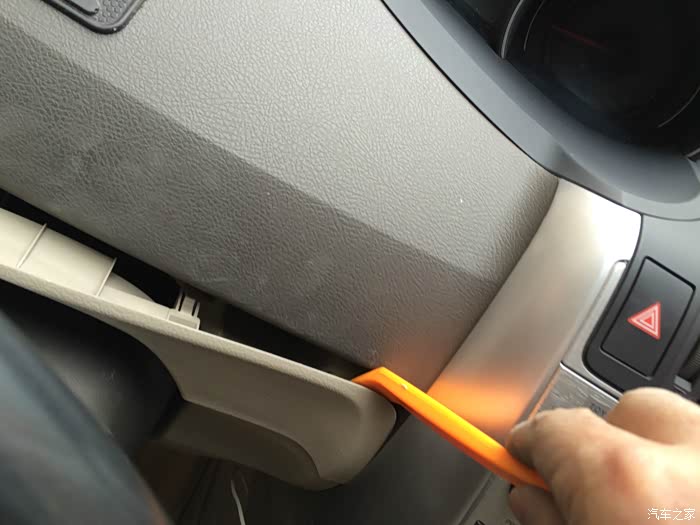

这里在次轻轻的一撬就下来了。
就是这个黄色的卡子有点紧，适当的用点劲一拉就出来了。

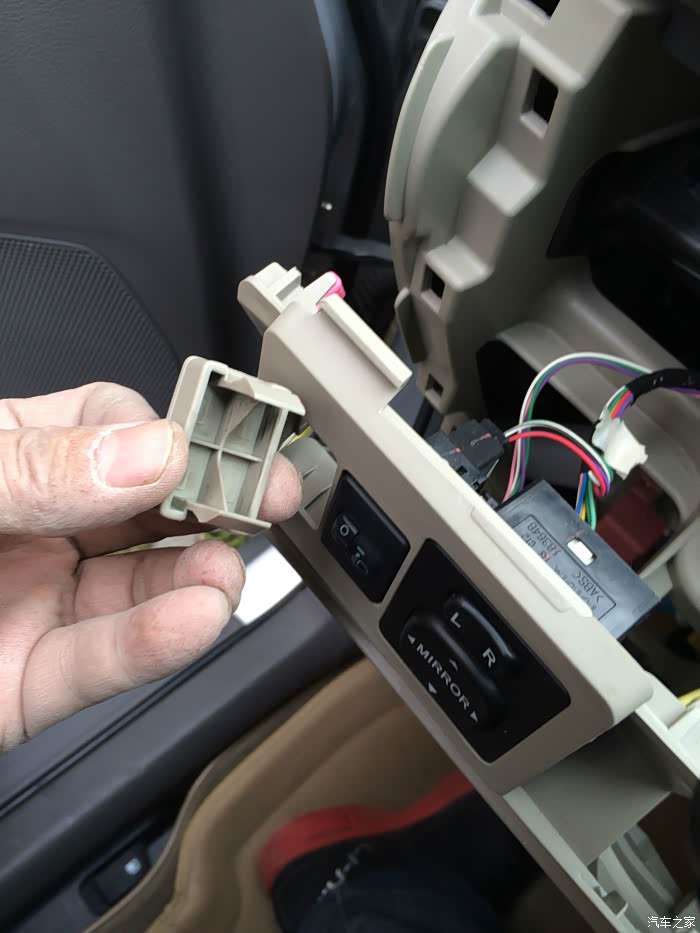

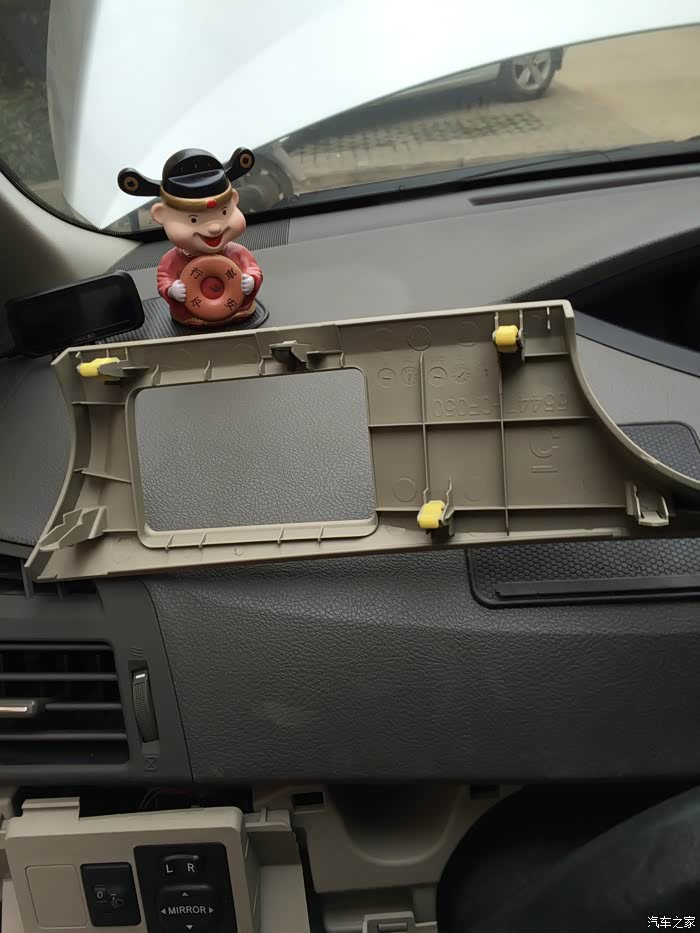

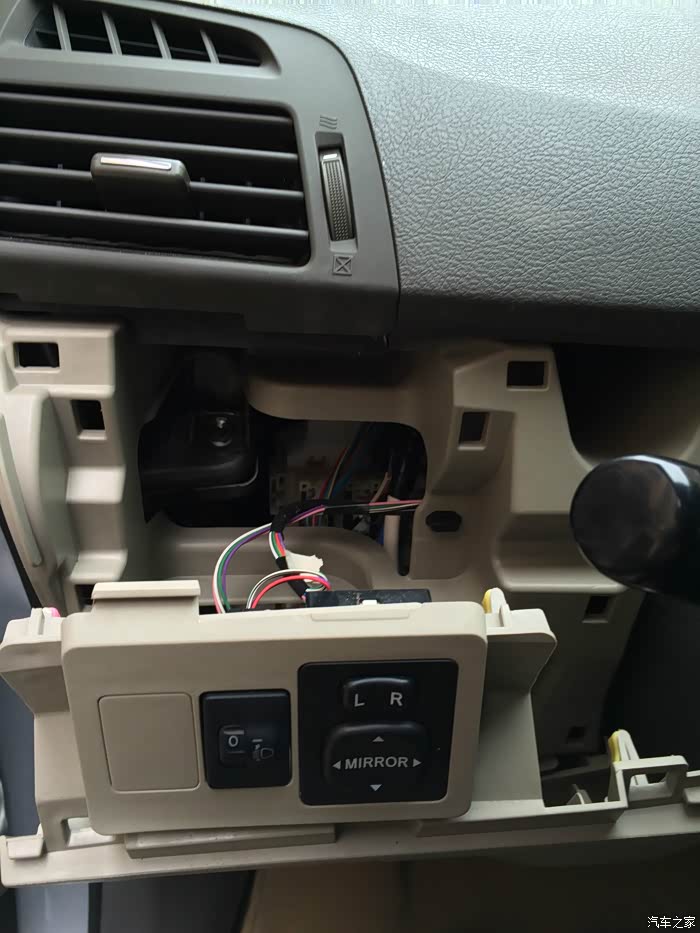

拆开后的面板。
顺便就打开了控制面板。
反面的情况。很简单。
我是在这里去掉了遮挡版。

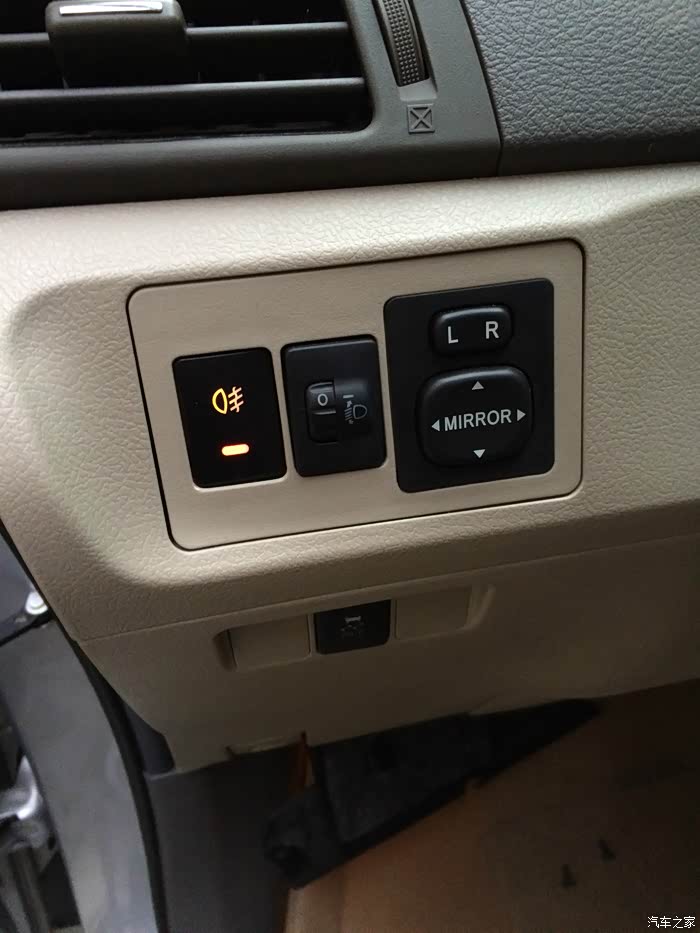

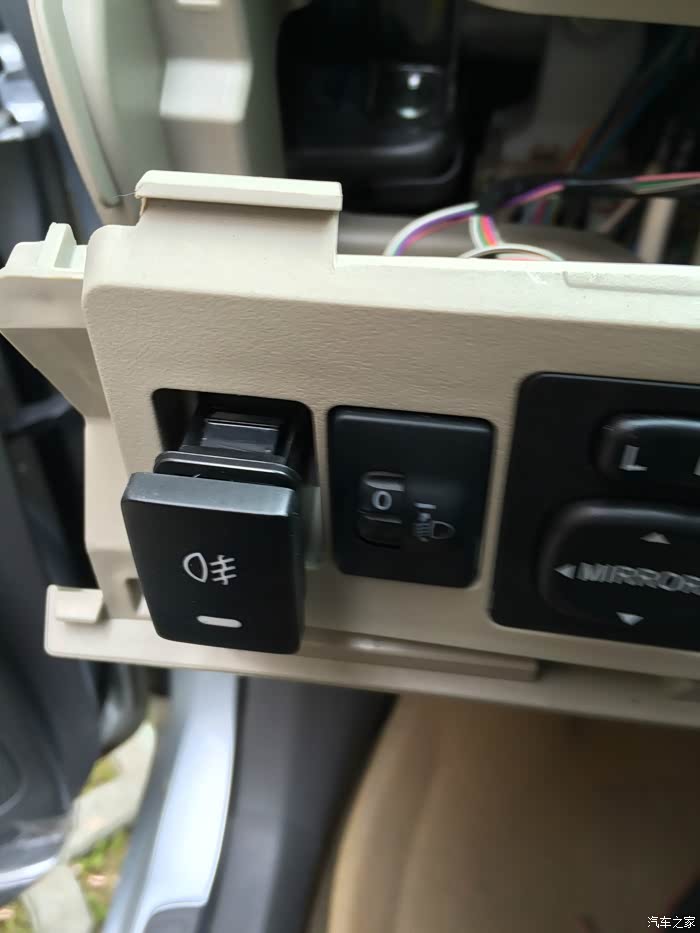

安装上了雾灯控制开关。

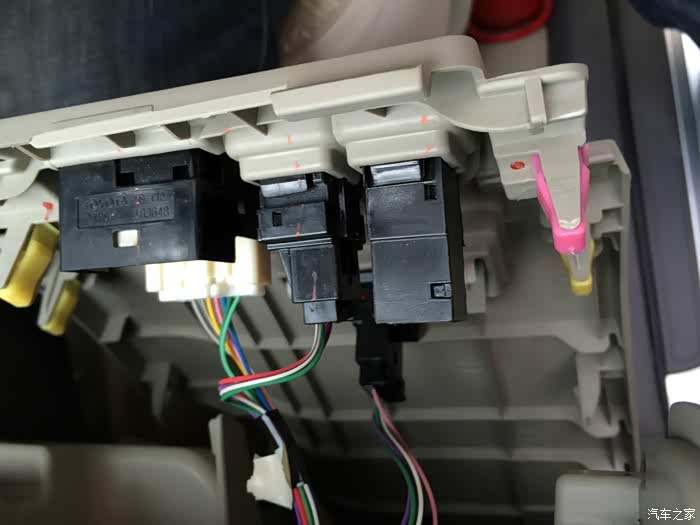

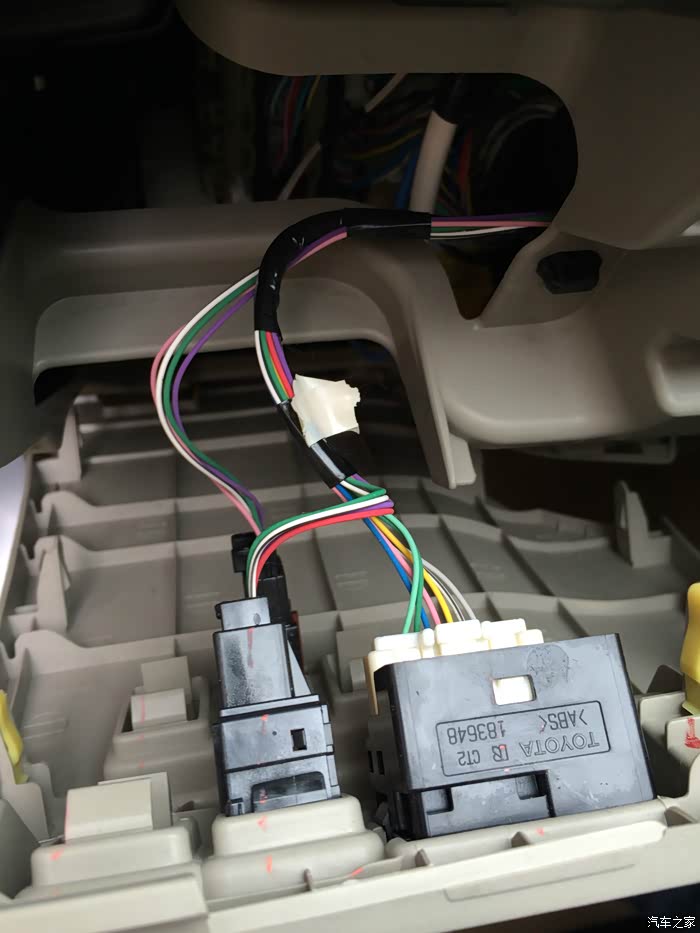

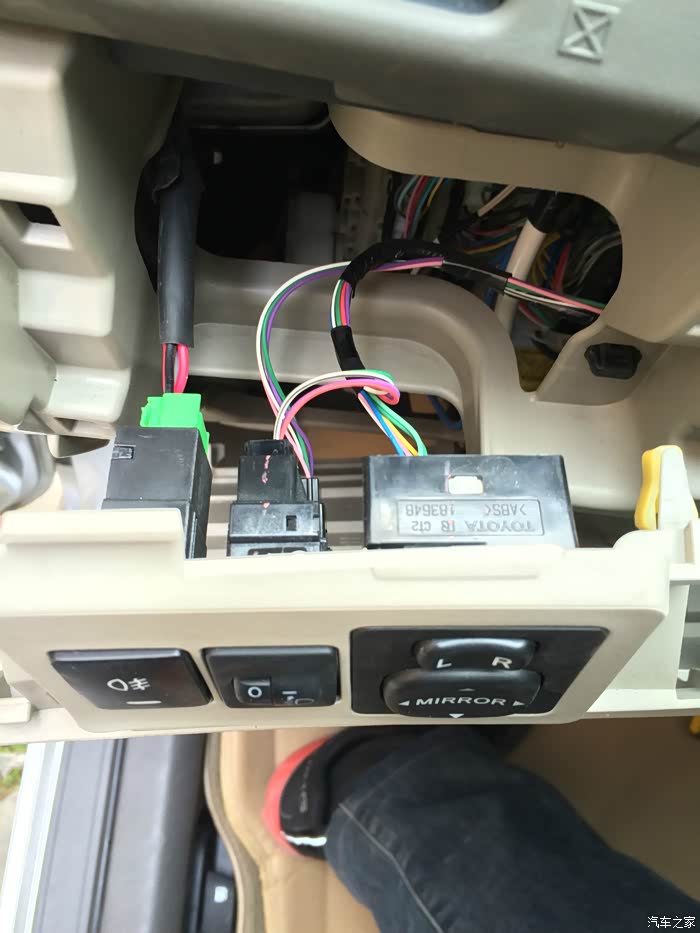

背面的接线，如果你感到安装走线不是很方便，就拆除掉接线，等线穿好后，再接回来就行了。
反面雾灯插头接好后的效果。还行吧，毕竟没有断线是整体的，感觉也安全了很多。

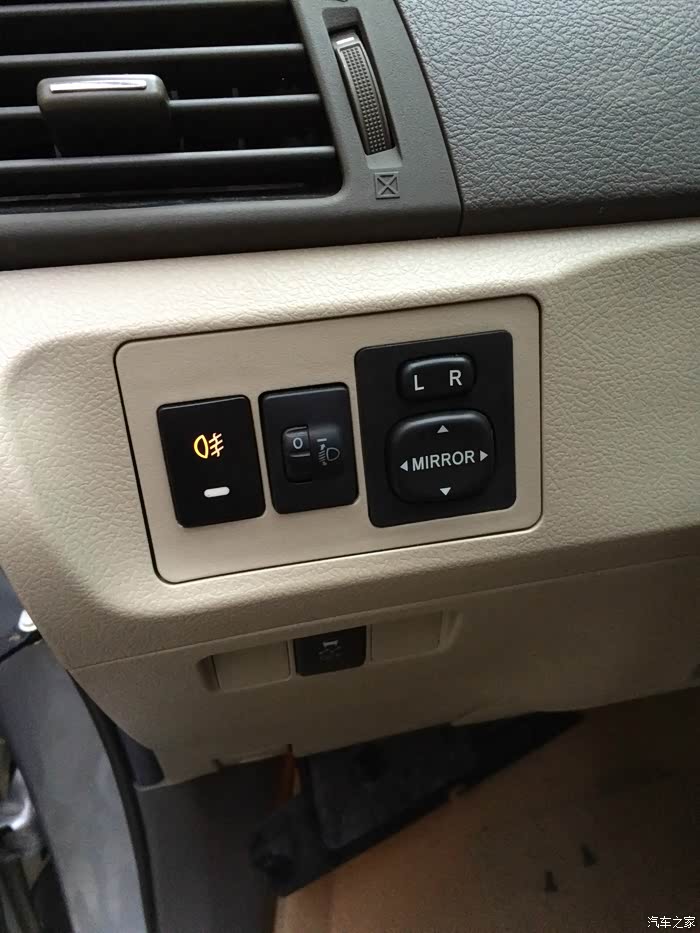

安装好雾灯开关的效果。
当时想在这里取电的，后来感到还是不安全，就打消了这里。
后来改成了点烟器这里取控制电源。
通电，雾灯亮起，说明是行车灯亮了。下面配个亮灯的效果图。
钥匙开启后，他日行灯直接点亮，关闭钥匙灯自动熄灭。
接好后，通电的效果。下面的一横指示灯亮起，说明雾灯点亮。下面配个亮灯的效果图。
按下雾灯后的效果图。

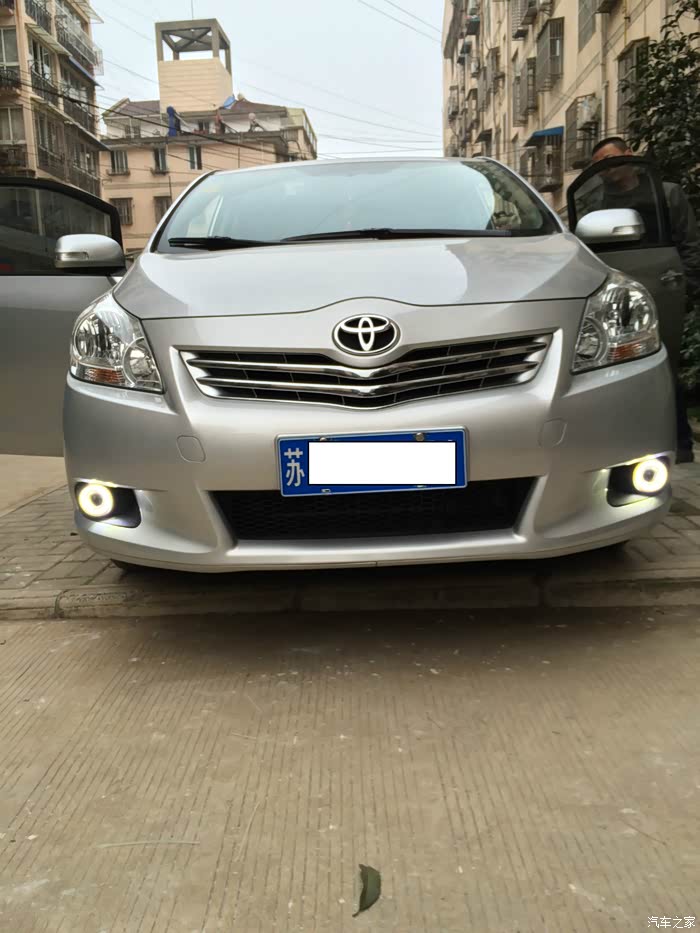

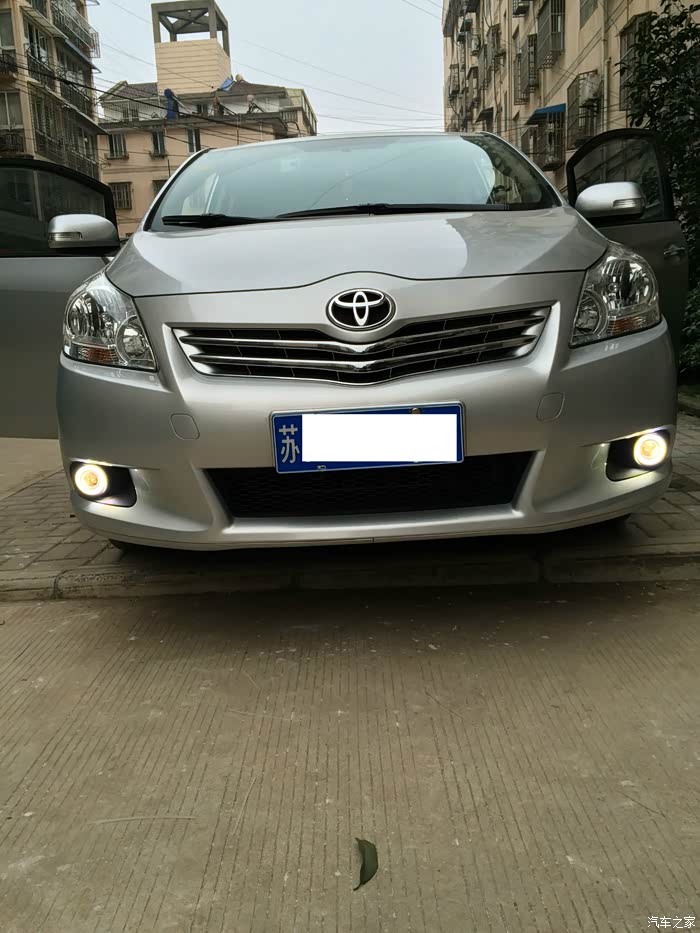

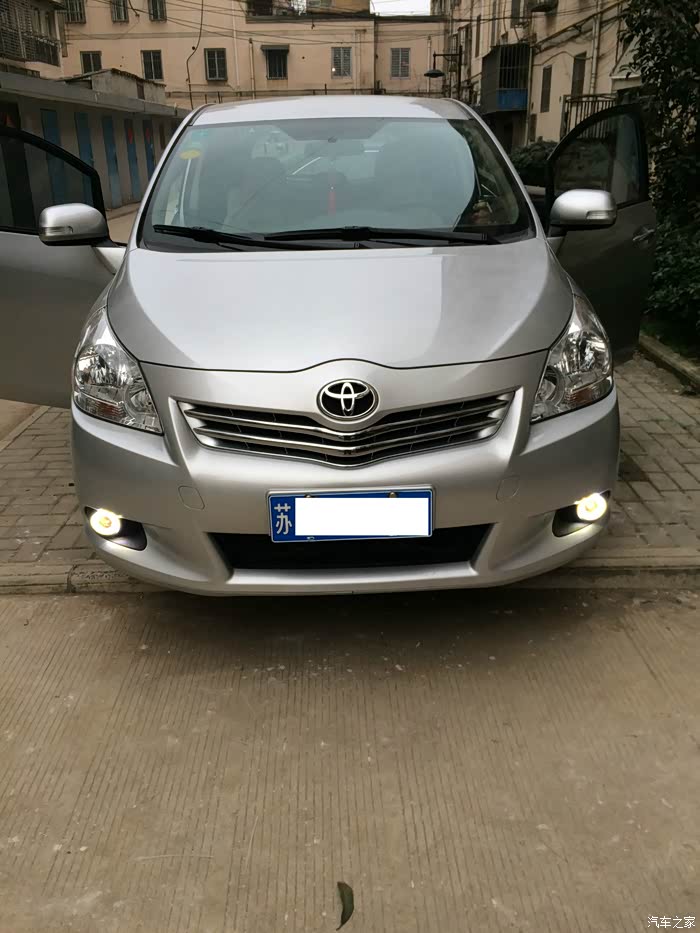

最后来一张完工后的效果图。希望大家们喜欢，有什么问题直接留言，我尽所能的答复大家。谢谢观赏！！！浪费您的宝贵时间了。谢谢您！！！
