全网首改威兰达鲨鱼鳍安装凯迪拉克三代流媒体
自己6月份买了威兰达之后，就开始了各种折腾，耗时最长，也最有成就感的，莫过于改装鲨鱼鳍安装凯迪拉克三代流媒体了。
我买的威兰达两驱豪华plus版的，本身是不带流媒体的，好像也就科技版的出厂自带流媒体，摄像头安装位置在尾门玻璃上方的塑料盖板上，这个位置有利有弊，利的方面是不受界风雨影响，弊的地方是隔着一层玻璃，不知道玻璃脏了之后会否影响效果，还有就是雨天雨刮器的影响，而且这个流媒体摄像头貌似分辨率也不是太高，清晰度不够，我没有体验过，道听途说而已，莫当真。
论坛混迹了一段时间，发现凯迪拉克流媒体很火，目前已经出到四代，前三代都是东莞一家工厂代工，第四代是江苏一家工厂代工，貌似质量都不错，效果也很好。还有一种价格相对低廉的是雷凌升级计划的流媒体，效果一般，胜在性价比高。还有一种带有行车记录仪功能的，是凯美瑞升级计划的流媒体，有人说实时性不够好，没安装试用，不便评论。
思考再三，我买了三种，雷凌，凯迪拉克三代、四代。三代功能最为齐全，可玩性也最高，于是从三代开工。
要将摄像头像凯迪拉克的顶配铂金流媒体一样，将后视摄像头装进车顶鲨鱼鳍。搜便全网，威兰达和RAV4还没有人发贴出来，隔壁通过别克论坛倒是有人改，改的还不错，提借了不错的思路。
我买的威兰达两驱豪华plus版的，本身是不带流媒体的，好像也就科技版的出厂自带流媒体，摄像头安装位置在尾门玻璃上方的塑料盖板上，这个位置有利有弊，利的方面是不受界风雨影响，弊的地方是隔着一层玻璃，不知道玻璃脏了之后会否影响效果，还有就是雨天雨刮器的影响，而且这个流媒体摄像头貌似分辨率也不是太高，清晰度不够，我没有体验过，道听途说而已，莫当真。
论坛混迹了一段时间，发现凯迪拉克流媒体很火，目前已经出到四代，前三代都是东莞一家工厂代工，第四代是江苏一家工厂代工，貌似质量都不错，效果也很好。还有一种价格相对低廉的是雷凌升级计划的流媒体，效果一般，胜在性价比高。还有一种带有行车记录仪功能的，是凯美瑞升级计划的流媒体，有人说实时性不够好，没安装试用，不便评论。
思考再三，我买了三种，雷凌，凯迪拉克三代、四代。三代功能最为齐全，可玩性也最高，于是从三代开工。
要将摄像头像凯迪拉克的顶配铂金流媒体一样，将后视摄像头装进车顶鲨鱼鳍。搜便全网，威兰达和RAV4还没有人发贴出来，隔壁通过别克论坛倒是有人改，改的还不错，提借了不错的思路。

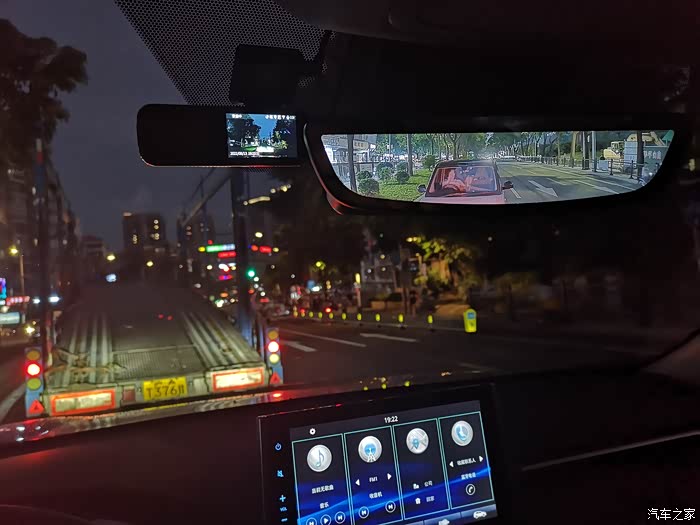

这是晚上的效果，白天的效果自不必说，晚上的效果和雨天的效果，是真的好，尤其是雨天，对行车安全有很大的辅助作用。

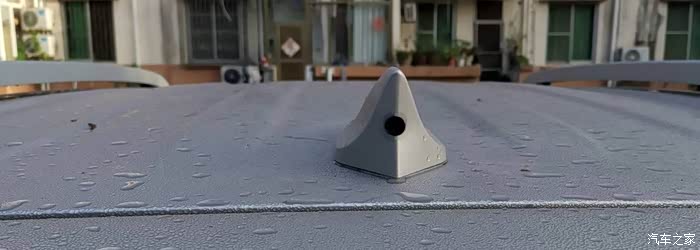

这是改好的鲨鱼鳍摄像头上车的效果，这个鲨鱼鳍与原车同色，外形也比较匹配，比原车的鲨鱼鳍要大一点。
具体改造过程。
首先要解决的问题是，原车鲨鱼鳍里边都有些啥，能否找到合知的鲨鱼鳍装，将摄像头和原车鲨鱼鳍的东西装进去。感谢B站丰田4S店-老曹，拍了一个RAV4鲨鱼鳍拆解的视频，在我还没有拆我车前，帮了我大忙。
首先要解决的问题是，原车鲨鱼鳍里边都有些啥，能否找到合知的鲨鱼鳍装，将摄像头和原车鲨鱼鳍的东西装进去。感谢B站丰田4S店-老曹，拍了一个RAV4鲨鱼鳍拆解的视频，在我还没有拆我车前，帮了我大忙。

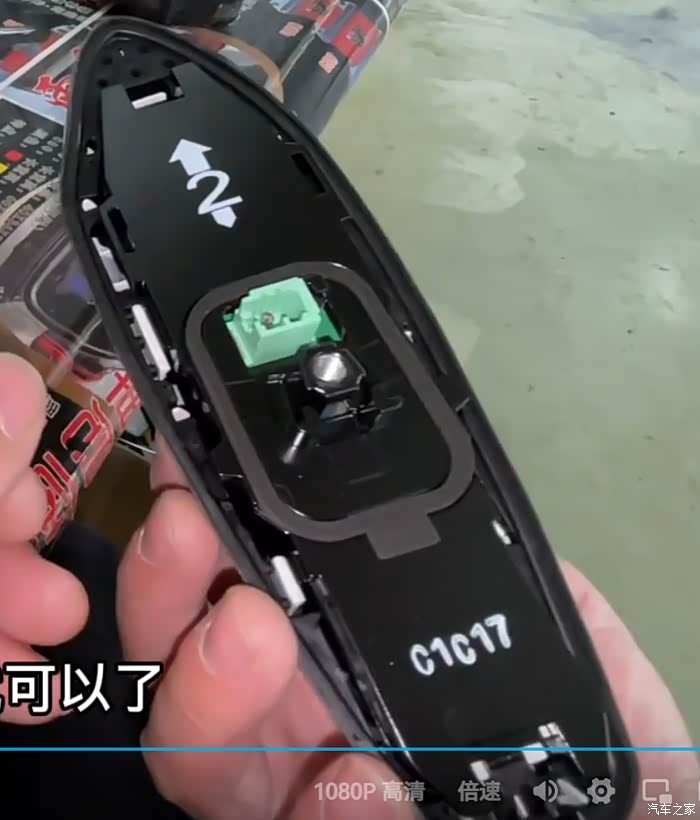

此图忘记拍摄，这个是老曹视频截图。感谢老曹。

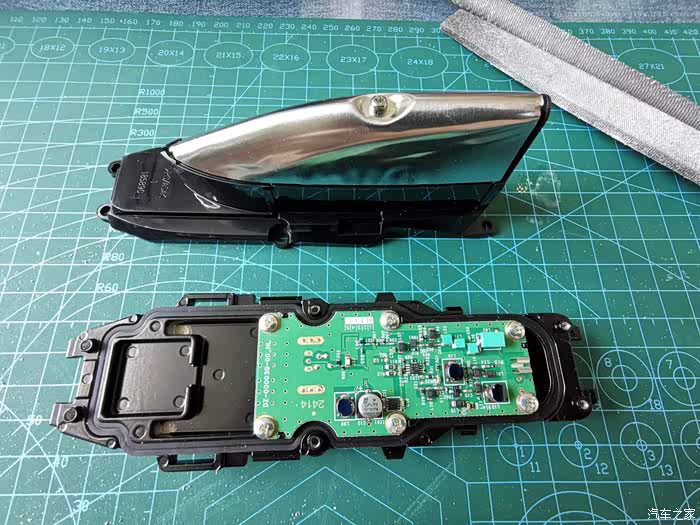

这是原车鲨鱼鳍拆开的样子，下边是电路板，应该是收音机天线电路，上盖金属是收音机天线。
第二个要解决的问题是，用什么样的鲨鱼鳍才行。威兰达原车鲨鱼鳍太小，摄像头是无法塞进去的。那段时间，我出门就盯着别人车顶的鲨鱼鳍，看到合适的，又买不到，折腾了好久，在买了五六个鲨鱼鳍之后 ，终于找到了相对合适鲨鱼鳍，原车电路板部分可以装入，天线部分是无法装入的，可以用其他天线替代，算是解决了第一个问题。

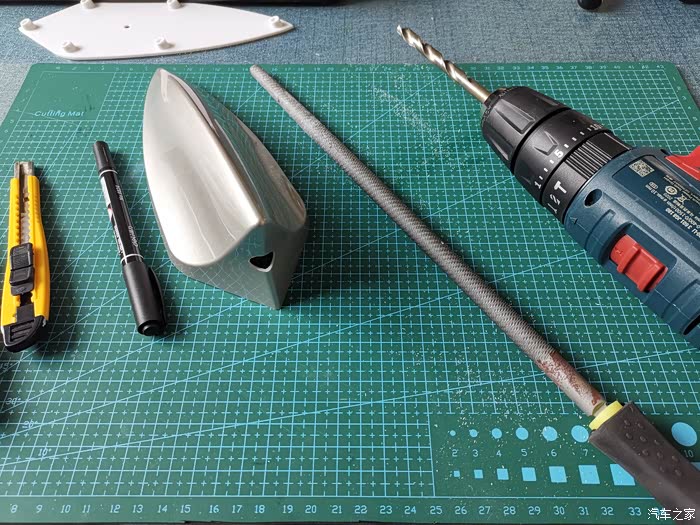

接下来就是鲨鱼鳍打孔安装摄像头。将三代摄像头外壳拆掉，反复确定打孔位置，尺寸，先打小一点孔，再用锉刀慢慢扩大，直到刚好装下摄像头为止。

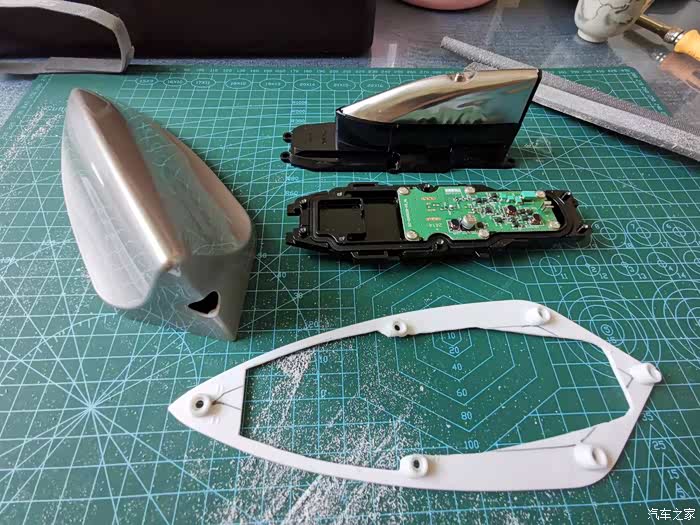

开孔完成的照片，孔一定要慢慢扩大，刚好能把摄像头塞进去为好，太大了后期密封会比较困难，也不利于防水。
接下来要先把流媒体后视镜替换原车后视镜，底座是完全一致的，只用把原车后视镜拆掉，装上流媒体后视镜即可，电源我是从保险盒接的ACC，施工的时间和行车记录仪一起施工的。从来没有拆过车，拆A柱还是费了一点功夫，生怕引爆气囊，拆过了之后，发现其实很简单。各种线最好是用绒布胶带缠绕，再和原车线用扎带捆扎，避免后期出现异响。

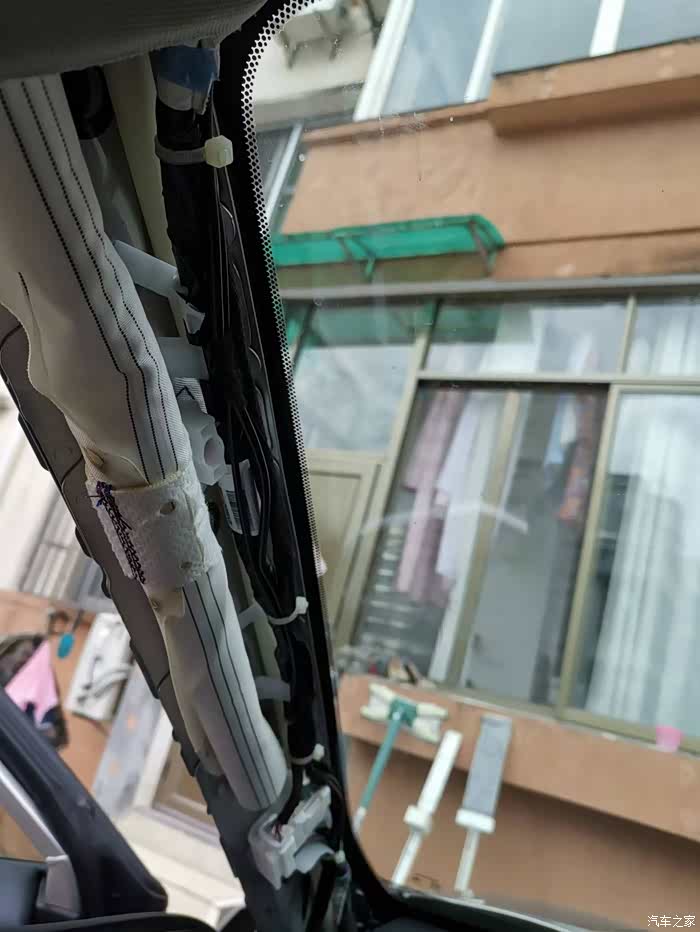

这是捆扎好之后的样子，一定要装在气囊的后边，不要影响气囊。
A柱从上面适当手力掰开，里边有两个限位卡扣，拆开后复原，安装时候，先将A装最后方插到位后，对准卡扣，适当用力按进去就好了。
然后就是视频线一直往车后走，跟原车线束走左侧座椅侧面一直走到后排座椅，再沿C柱进入顶棚。为了拆这个位置，我反反复复研究了很久，没有资料可以借鉴，也没有找到厂家维修手册，对一个首次拆车的人来说，真的是花了我太多的时间，最后总算拆开，卡扣也没有损坏，现在再拆，就轻车熟路了。
我拆解的顺序是这样的，也可能不完全对，请各位大侠指正。
1、拆除后排左右两侧拉手。（这个我是拆除了的，后来发现可能不需要拆也可以，我怕顶棚有折痕，拆了了事）。这一步没留下照片，仔细看很容易拆的，拉手左右各有两个小盖子，盖子上有个缺口，就是给你用螺丝刀撬开的，不用螺丝刀，用手大力一点也可以拿下来），盖子拿下来后，用尖嘴钳夹着里边卡子就出来了，拉手很轻松就拆下来了。
2、后排座椅往前放倒，（我第一次甚至把后排座椅都拆了下来，其实是不用的），拆开防雨胶条（就可以看到黑色护板的卡扣了），掰开黑色护板，就图下这个样子。要用一定的力气，切记不要使用蛮力。
我拆解的顺序是这样的，也可能不完全对，请各位大侠指正。
1、拆除后排左右两侧拉手。（这个我是拆除了的，后来发现可能不需要拆也可以，我怕顶棚有折痕，拆了了事）。这一步没留下照片，仔细看很容易拆的，拉手左右各有两个小盖子，盖子上有个缺口，就是给你用螺丝刀撬开的，不用螺丝刀，用手大力一点也可以拿下来），盖子拿下来后，用尖嘴钳夹着里边卡子就出来了，拉手很轻松就拆下来了。

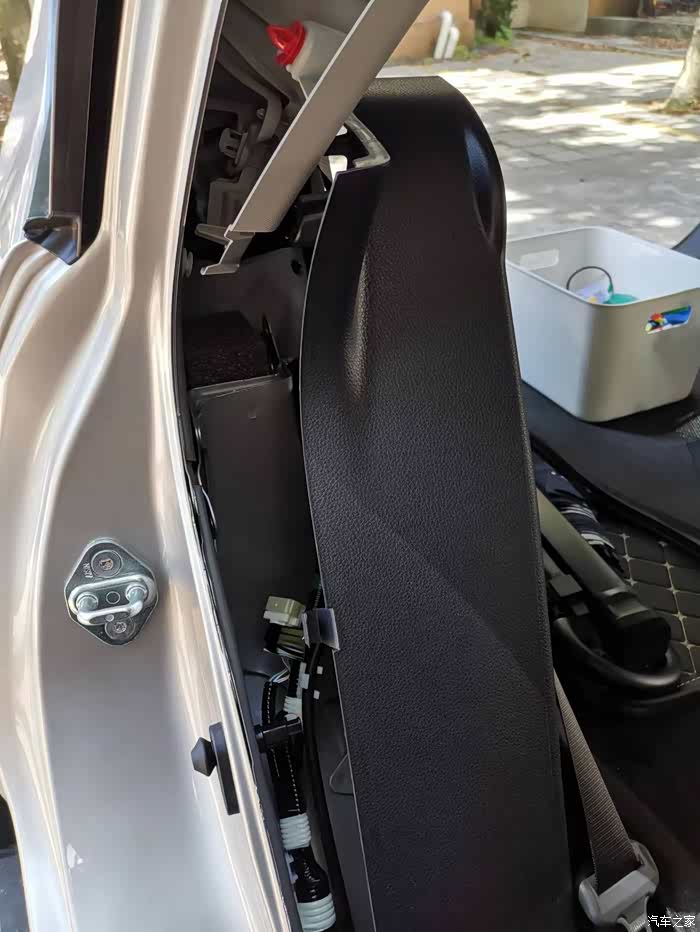

2、后排座椅往前放倒，（我第一次甚至把后排座椅都拆了下来，其实是不用的），拆开防雨胶条（就可以看到黑色护板的卡扣了），掰开黑色护板，就图下这个样子。要用一定的力气，切记不要使用蛮力。

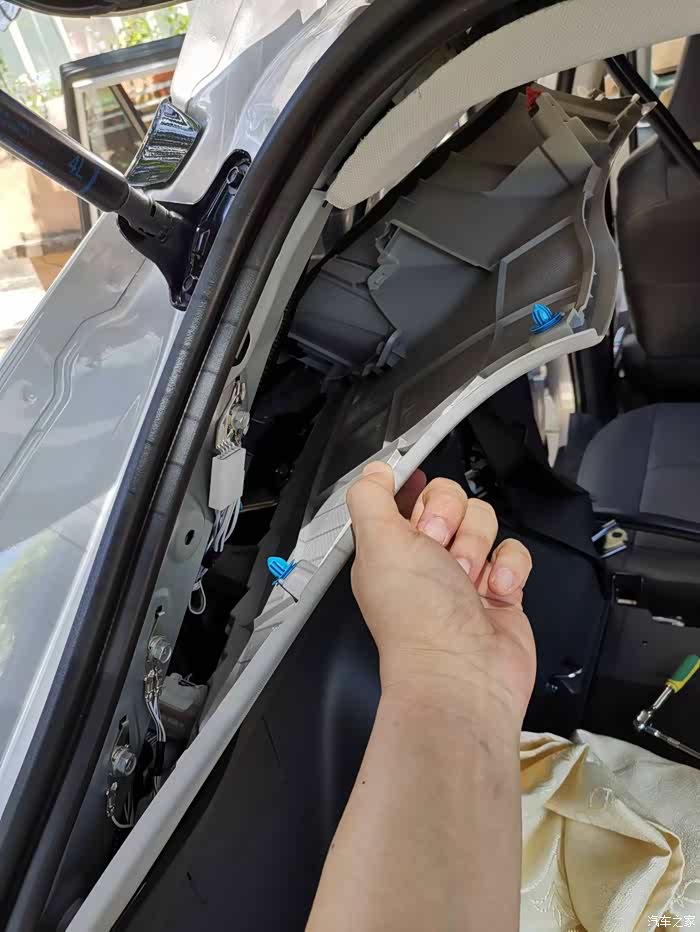

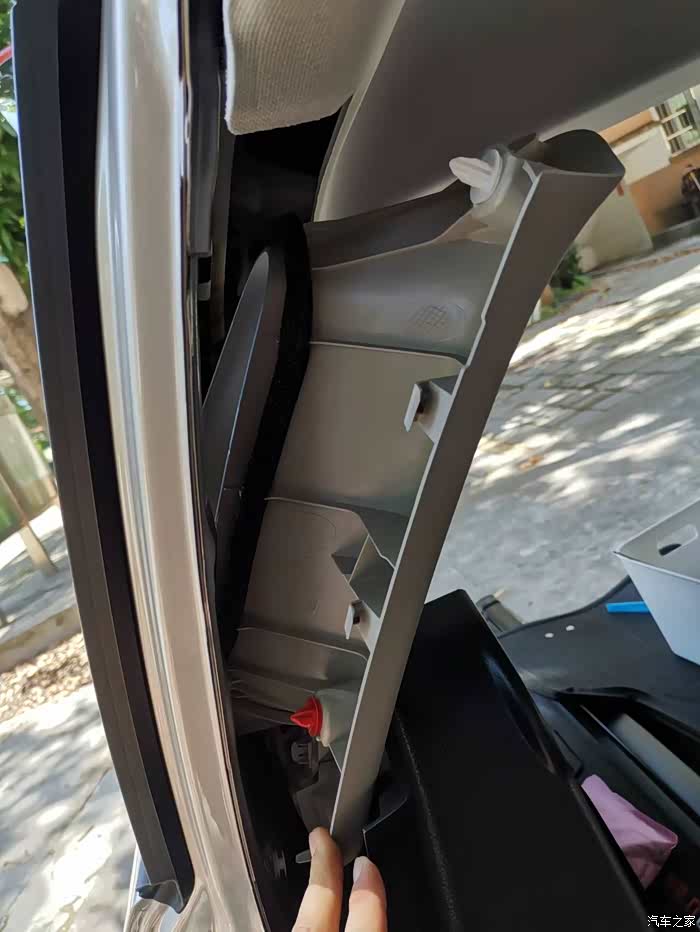

黑色护板掰开后，可以看到上面盖板与黑色盖板之间有好几个卡扣相边接，等下拆开上侧盖板后，要将这几个卡扣松开。

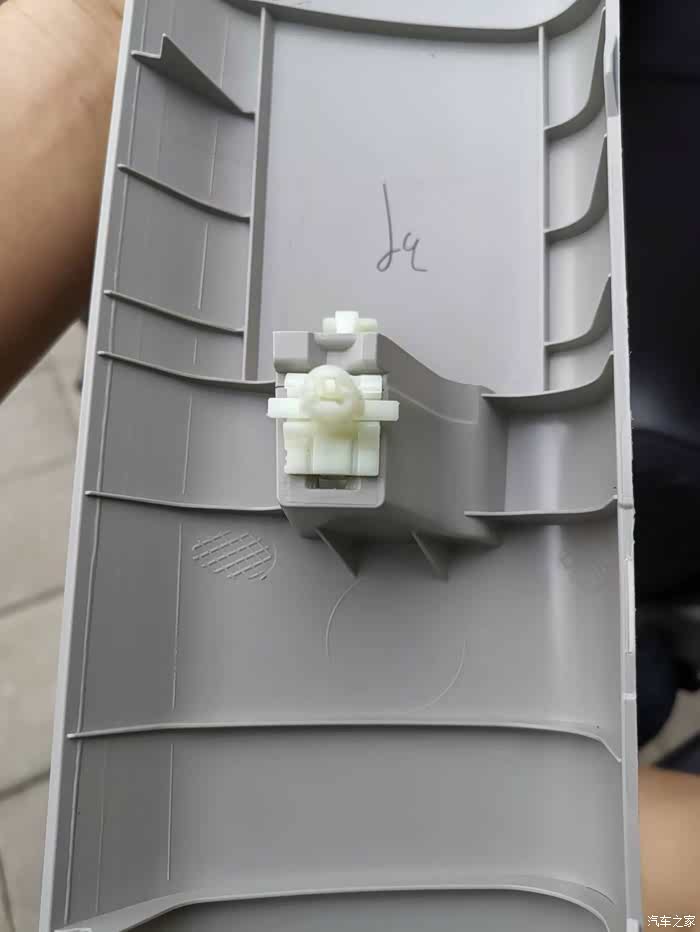

上方盖板里边的塑料卡扣很紧，这个地方要舍得用力，掰开可以看到卡扣位置，力量要用在卡扣的位置，适当用力掰开就行了。这是前侧两个卡扣的位置。

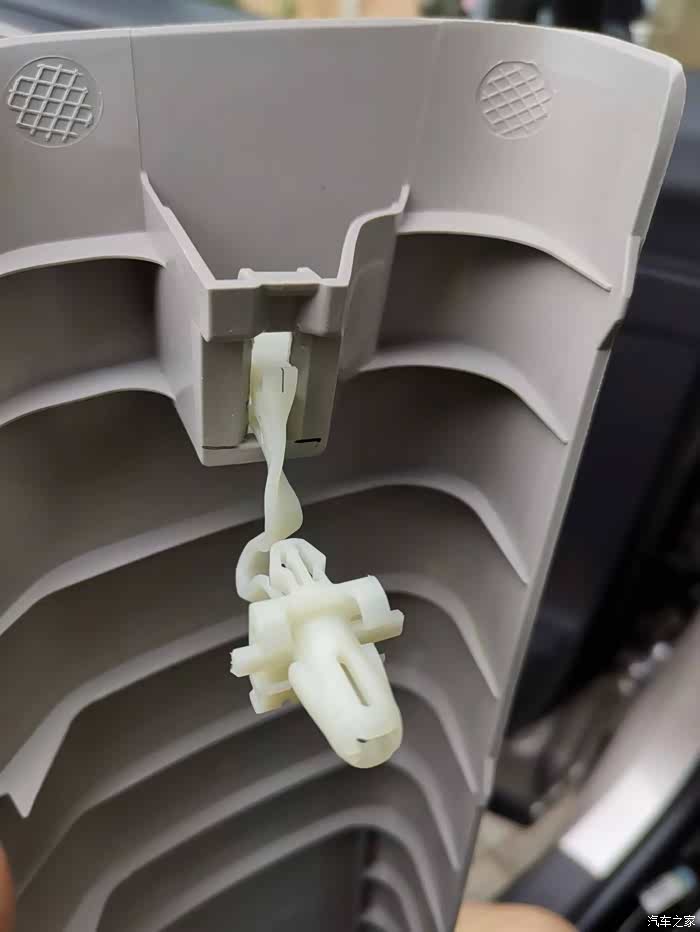

这是后侧卡扣的位置。左右两侧是一样的。
左右两侧拆开之后，就要拆开尾箱上侧顶棚。先拉开密封胶条，注意密封胶条上有黑色的胶，别搞到顶棚上。后侧顶棚是通过三个塑料卡扣固定的，很容易就看到，用撬板把三个卡扣撬出即可，卡扣像鱼骨状，可以反复使用，坏的话拼多多也同款卖。这一步比较简单没有留下照片。拆开后侧顶棚，伸手进去就可以摸到，也可以看到鲨鱼鳍是如何固定在车顶的。

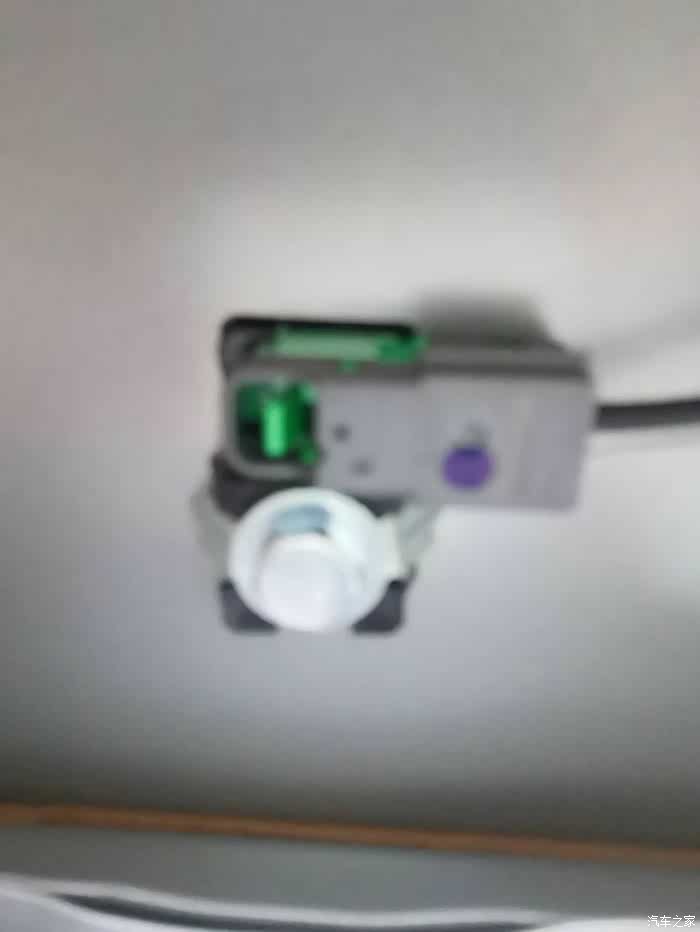

拍了张照片，不清晰，绿色卡座是车内连接收音机天线的卡座，金属部分是一个螺丝，将鲨鱼鳍固定在车顶的。

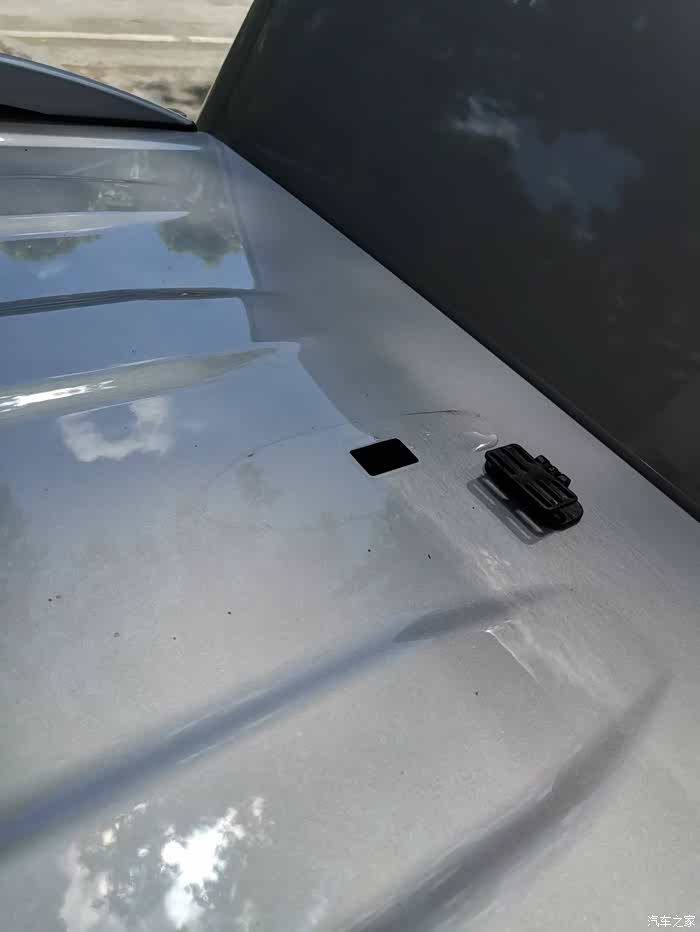

车顶就是这么一个长方形小孔。原车已有水进到鲨鱼鳍内部，但小孔有防水脚垫，螺丝拧紧后是不会漏到车内的。将视频线临时从这个小孔穿出，接到鲨鱼鳍没部摄像头上，将鲨鱼鳍放在原车有痕迹的位置，用来测试摄像头的上下角度。找到合适的角度后，用热熔胶将摄像头固定。此处忘记拍照。
接下来考虑的是如保存将原车电路板装入新的鲨鱼鳍，我是通过在新的鲨鱼鳍底部盖板开孔的方式，开孔略大于原车鲨鱼鳍底板，将原车鲨鱼鳍用螺丝固定在车上后，将新的鲨鱼鳍罩在原车底板上，剩余位置用3M胶粘在车顶。
新鲨鱼鳍底板开孔，没有太多的工具，就是这里开孔的时候，裁纸刀把大拇指划了一个深深的伤口，指甲都分了两瓣，一个月还没好。

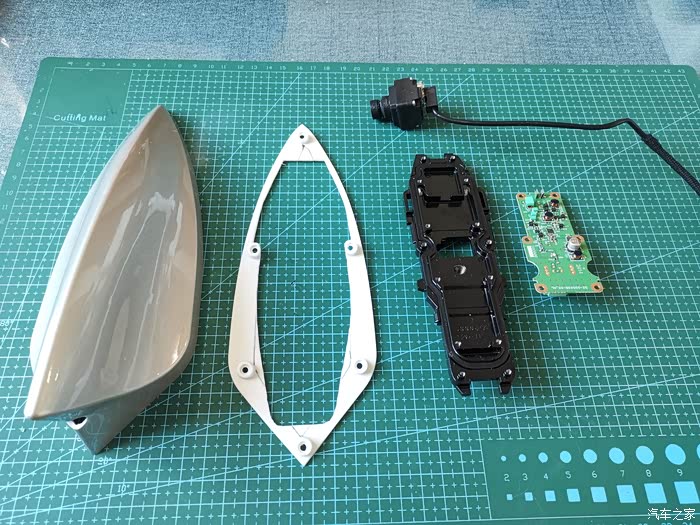

最终需要组合的就是这几样东西。

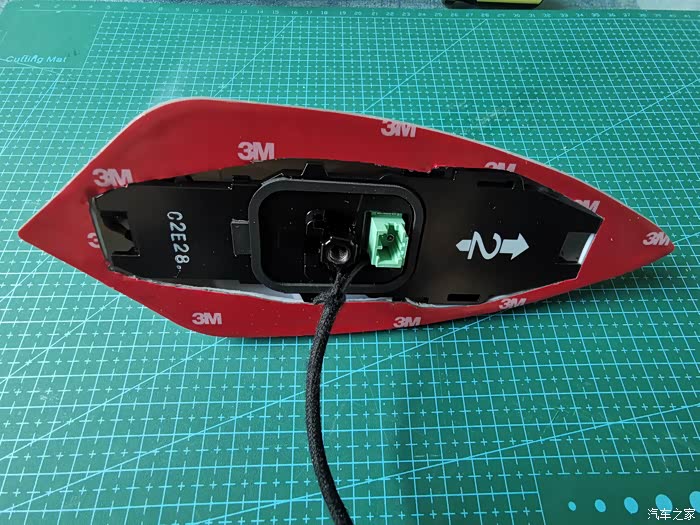

这是组合之后的效果，3M胶一定要用正品，要有一定厚度，不行就两片叠加，不然粘到车顶会粘了牢。不要问我怎么知道，我拆了两次车。中间长方形的黑色密封圈效果还可以，为了防水，我在密封圈内侧，又涂了一圈硅胶。
摄像头装好之后，记得摄像头周围也要涂上一圈硅胶密封，防止水进入鲨鱼鳍内部。其实这个摄像头是防水的，我在刚开始测试的时候，就是用了上边图上的了个支架装在上面，没想到中途下大雨，一直担心摄像头出问题，结果没一点事。这个系统摄像头是核心，一个摄像头好几百元。

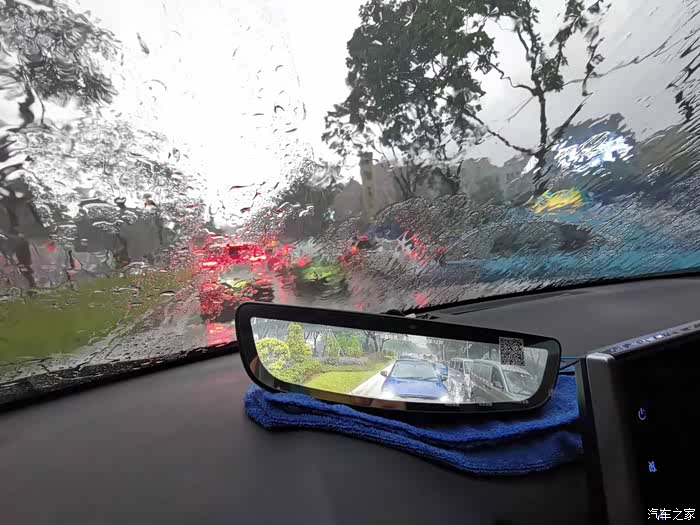

这个是雨天测试时候的照片，外边大雨，一片模糊的情况下，流媒体依然清晰无比。
凯迪拉克三代流媒体其实是个完整的系统，包含主机，前视摄像头（可录像），GPS、4G，后视摄像头等一整套装备，可实现VR导航。如果车机是安卓系统，可以将VR导航移植到中控大屏上去。由于威兰达车机是LINUX系统，无法实现VR导航，但可以通过手机实现，为了折腾这个功能，前前后后也浪费了两个星期的时间，最终也搞定了。我没这个需求，最后就保留了后视功能，三代和四代机子的后视功能都不能录像，但实时性是真的好。
还有一套雷凌的流媒体和凯迪拉克四代流媒体没改，准备海鲜市场出掉。有需要的车友也可以帮你改了。
还有一套雷凌的流媒体和凯迪拉克四代流媒体没改，准备海鲜市场出掉。有需要的车友也可以帮你改了。
改装之前没想着写这个帖子，有很多照片没有机会去拍，有些过程一个人操作也没有办法拍，大概的流程照片都有了，就当抛个砖吧。
