自己动手丰衣足食～朗行升级德赛西威187B之路

先自我介绍下吧

本人2017款朗行，当时买车的时候没怎么比较，本人有大众情结，直接看到朗行的外观毅然决然选择了这款车

，傻乎乎的交完全款后，看到CD机头实在不忍直视，果断找了个改装店帮我改了安卓大屏，后面会有图片的，稍安勿躁哈～就这样快乐的开到了前天

各方面一直比较满意，但是心里一直觉得安卓机头怪怪的，有点山寨，而且过年剁手买了IPHONE 11，急切想换个支持CARPLAY的机头，就果断的走上了自己的改装之路...由于本人IT男，有种说干就干爱钻研的劲儿，慢慢的开始查网上的各种资料论坛，于是乎就华丽丽的选择了德赛西威187B这款机头，后来也证明了我的选择是对的，好了废话不多说，开始我们的改装教程吧，一样能给大家带来帮助。
华丽的分割线～～～～～～～～～～～～～～～～

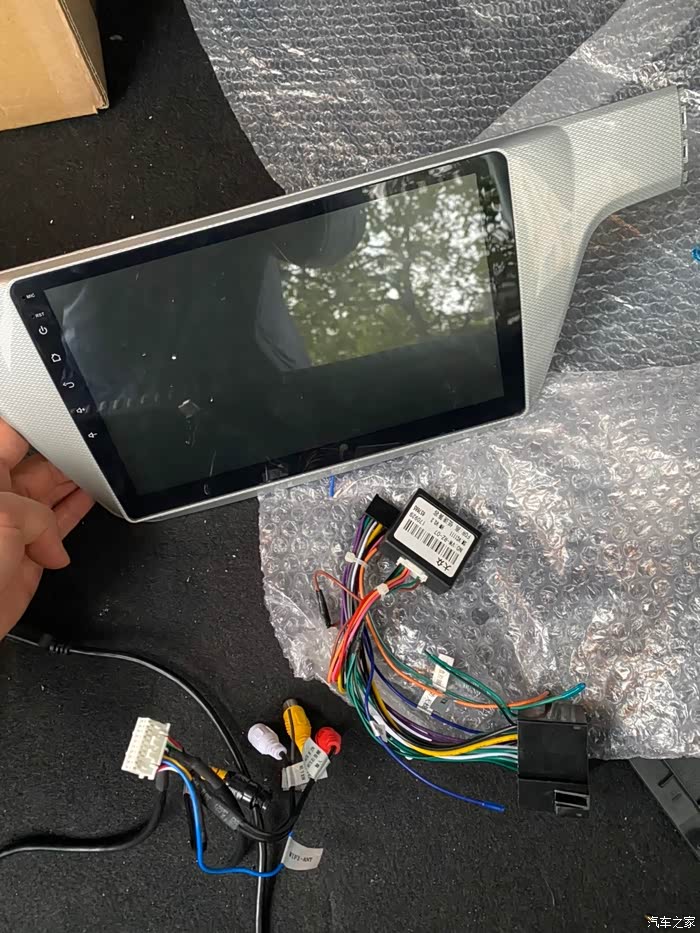

这个是安卓大屏，感觉我太残忍，用了两年还说人家山寨

首先是网上买对应的配件，话说187B这款机头是真的贵啊，于是乎左挑右选，死缠烂打才讲下了一丢丢的价格，我买的带倒车摄像头一起的价格，详细价格我就不发了，大家自行某宝去找就好了。

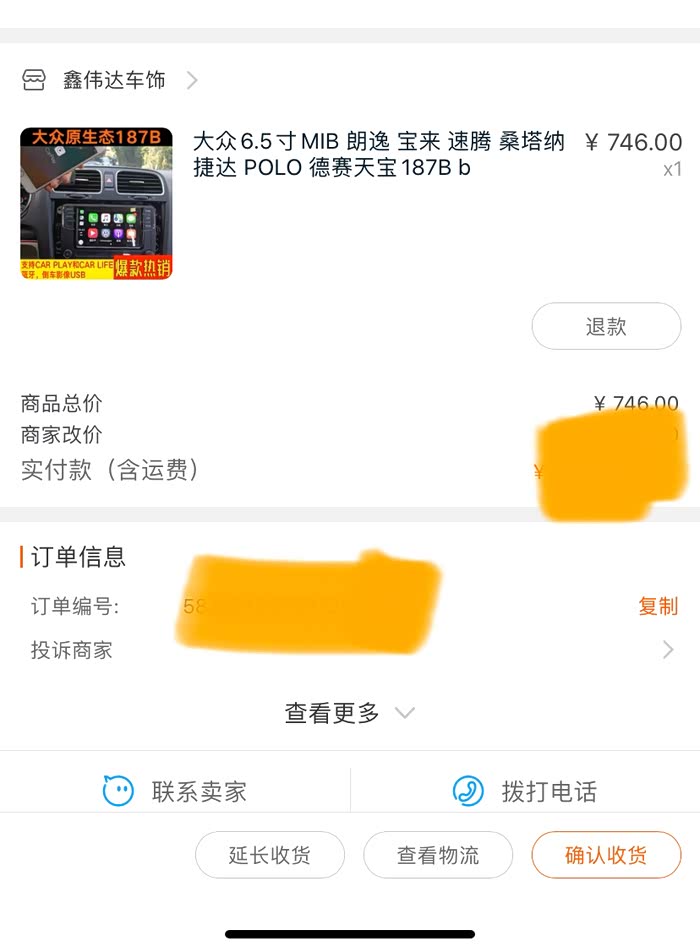

某宝的订单，跟商家讲清楚需求。

疫情期间，商家还算给力，顺丰还是相当给力，收到宝贝后第一时间查看宝贝完好，于是问商家要了接线的教程，可恶啊商家就给了个很老的教程，很是伤心，于是乎我就上网查各种资料，皇天不负有心人，总之就一句话--------------重点来了---------------就是-----------------CAN线一定要注意接好👌🏻👌🏻👌🏻👌🏻👌🏻其他的都是浮云。
拆机头的照片就不放啦，各位网上自行搜索，相关网友还是很给力的

问清楚商家CAN线哪个是正（+）哪个是负（-），然后就是找到自己车上的对应接好即可。由于自己一人太累，照片留的不够多，各位请见谅。

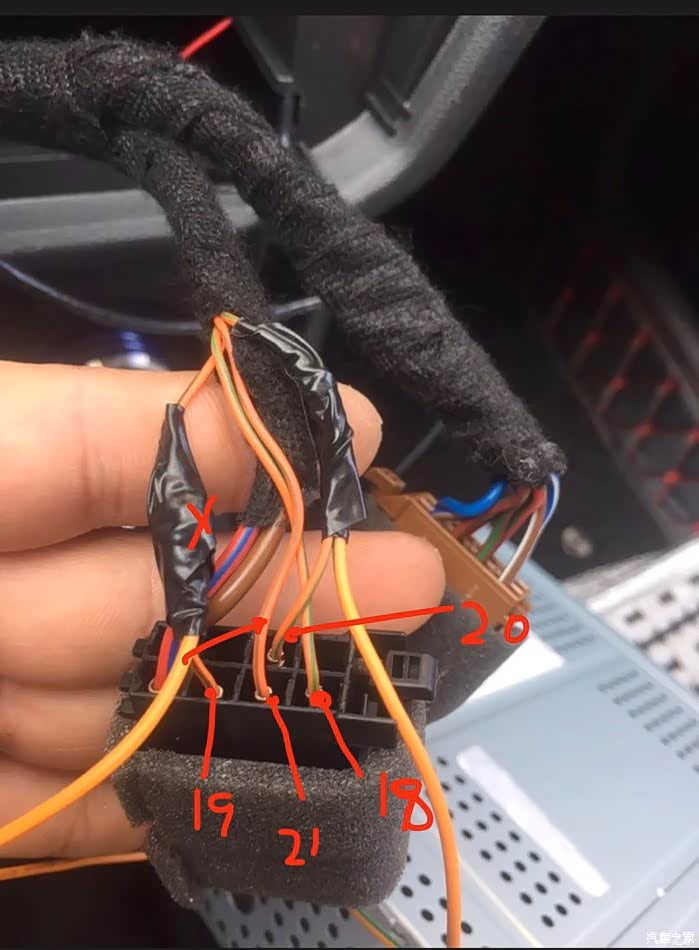

盗的图

请记住车子拆完后，车上就只会有图中的黑色和棕色的这两个插头，以及一个收音机📻线

找到黑色的接头，看到那两个胶带缠的线了没？这两个线根本就不是车上原装的，他这图是破了线搞得，应该是电线...这个不要关心。我们看图中标记的20，21，一定要认清这两根线，20是CAN正（+）21是CAN负（-）
将你买来的接头的CAN线的正负与车子上的正负分别对应好，接上即可。破线或者不破线利用自己的智慧吧！！！！！接好后了把车上的黑色和棕色接头接到转接线上，然后把转接线查到机头上即可。

蓝色胶带缠着的黄色的绞在一起的就是商家发来的转接线上的CAN线，我这是没破线接好后的效果，效果很好吧

接到机头上后，就开始了伟大的事业，车子通电看效果。只要注意几点就行了（1）屏幕有没有时间（2）蓝牙搜索手机能不能连接（3）CARPLAY或者百度LIFE能不能
以上确认没问题后，表明连接一切OK，万里长征已经完成了1/3

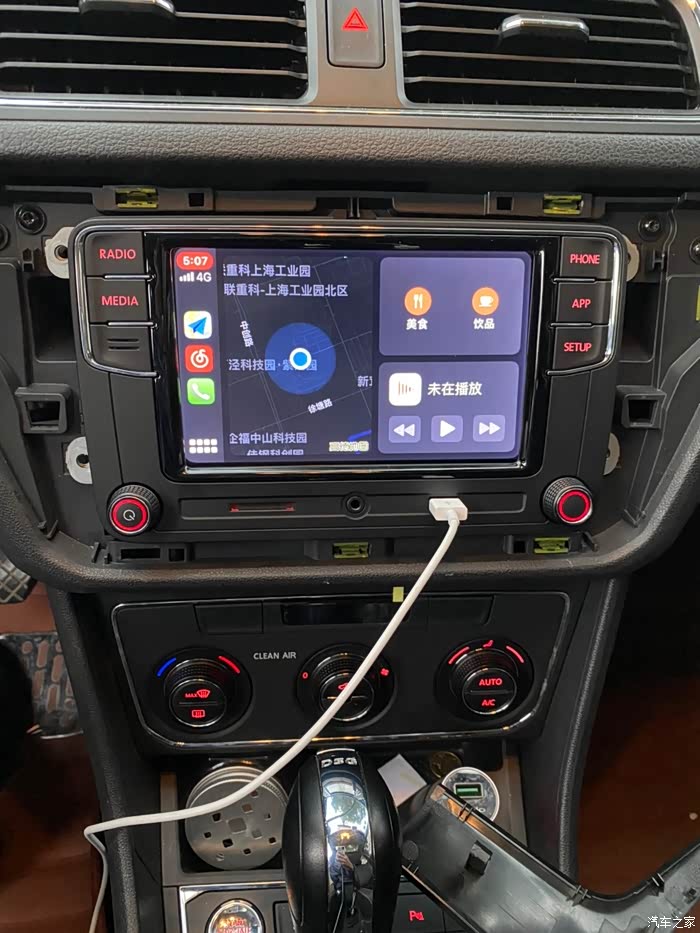

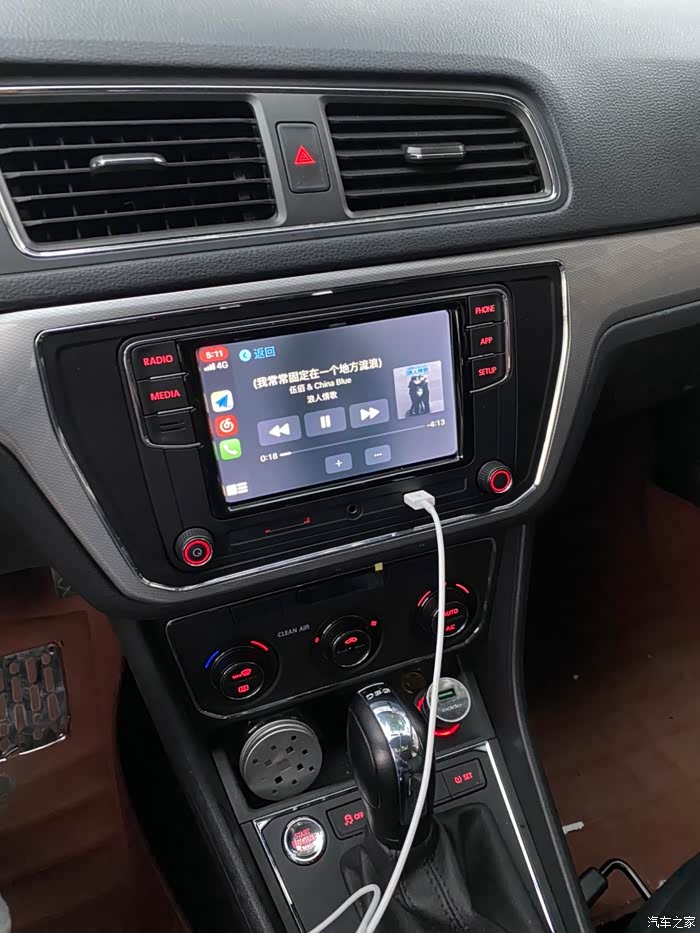

这是连上我IPHONE 11的效果，感觉棒极了

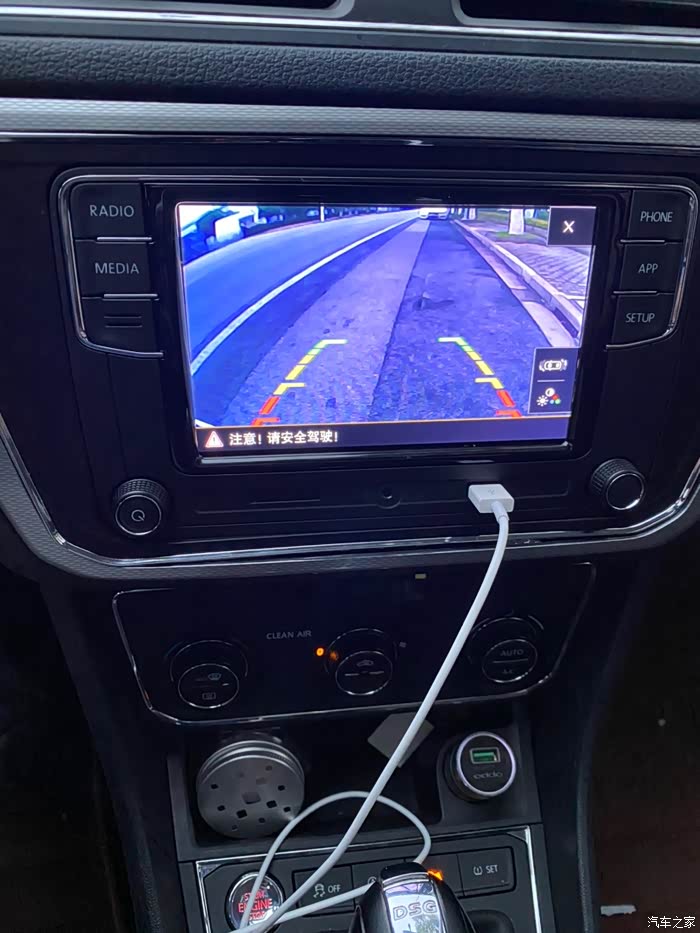

紧接着就开始把车的倒车影像搞起来（主要是布线，没点真功夫那是相当困难，怎么走线各位自行发挥啊）由于之前我安装了倒车影像，线已经布好了，所以我省了这一步，但是摄像头那个差劲啊，所以果断后倒车摄像头换了，反正我是费了九牛二虎之力才换好

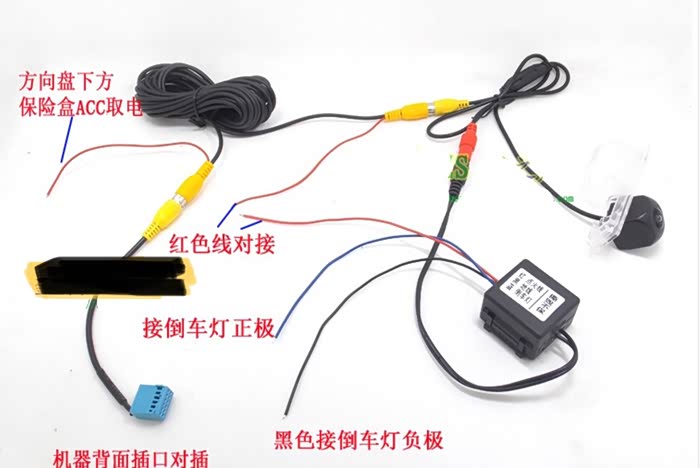

商家发我的接线示意图，图片左下方蓝色的那个接头是接到187B的机器上的，其他的应该都能看懂吧？

线不好后，开始接ACC取电，我取的是驾驶室左侧的保险盒的点烟器的店，再次吐槽下，商家太抠，取电线没送我，连电工胶带也没送。我只能把保险拔掉，电线去皮缠在保险上重新插进去

是不是太LOW了各位。

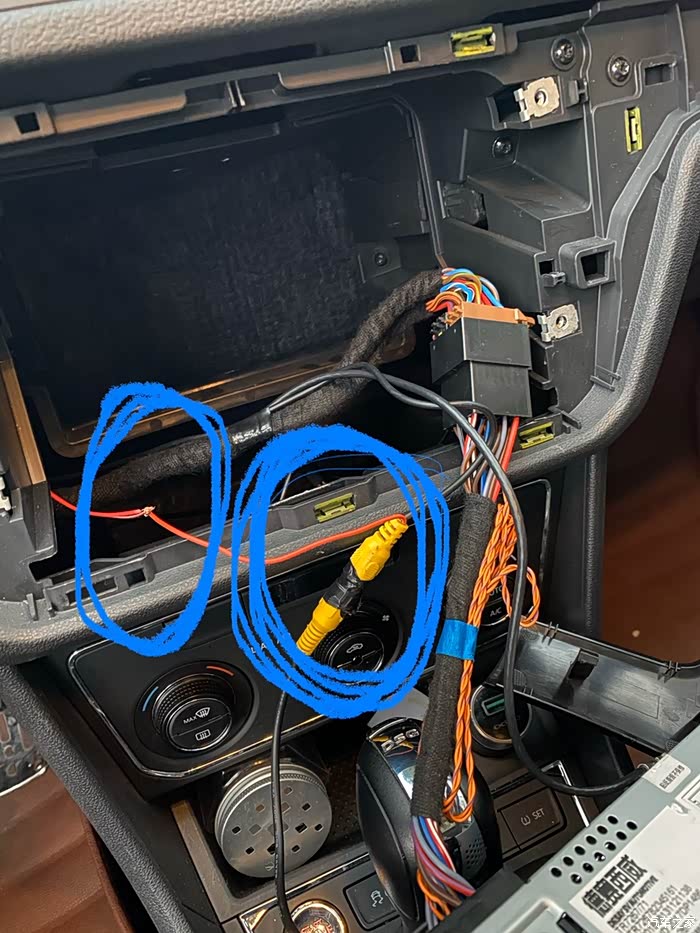

右边蓝色圈圈黄色两个接头的就是上图中的左下角的那个线与视频线连接，左边蓝色圈圈是点烟器引过来的电与视频线的接电线连接，用的电工胶带还是安卓导航撕下来的。

具体哪个是点烟器保险，各位的汽车的手册自行查找保险信息，那个里面有说明，找到取下保险，缠上线对应即可（有专门的取电线最好）。
到现在为止，各位累坏了吧～～～～～
上面的都完成后，战场转到车屁股后方，开始接摄像头和通电

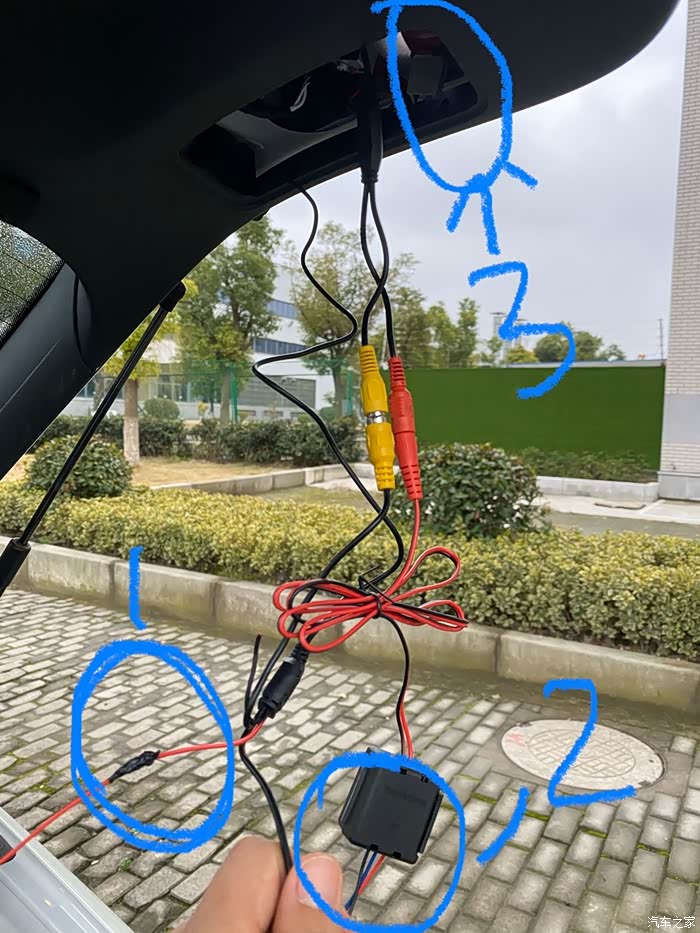

后面接线详解，请仔细阅读

（1）1号圈圈，就是你布的视频线的红色线与商家发的延时继电器的红线连接，就是2号圈圈的红线。我的由于是之前导航的视频线，所以与商家的不一样，原理是一样的，各位不要误解。将摄像头的黄色接头与布的黄***线接头接上。
（2）2号圈圈就是延时继电器，红色的现已经说过了，现在说他还有一根蓝线一根黑线，按商家的意思蓝色接倒车灯的正极，黑色接负极（具体看商家的东西，当然不一定就非得是这三种颜色的线）具体找哪个是倒车灯呢？是不是烦恼了各位？哈哈，自己找个人配合下，挂倒挡看哪个灯亮了就是的

虽然比较土的办法，但是最实用。具体倒车灯哪个是正极和负极最好有个万用表量下呢，好就好在我的车倒车灯供电线也是蓝色和黑色，太巧了

，你猜对了，倒车灯就是（3号圈圈）当然保险起见还是要量下正负极呢。2号的红色接头和摄像头的红色接头接好👌🏻👌🏻👌🏻👌🏻
（3）3号圈圈找到倒车灯我用了个方法可以参考下，我把2号的蓝色和黑色线去皮，头拧成小疙瘩直接查到对应倒车灯的里面，用胶带缠在了3号的小柱子上，防止线头退出。
以上就完成了万里长征的2/3啦
