焦作新桑-大众原厂行车记录仪加装倒车影像

       购车以后不到一个月就安装了大众赠送的原厂行车记录仪，初次装上感觉 立马高大上，行车记录、行车辅助、蓝牙耳机等很实用；在4S点安装的时候，我就注意到有倒车影像输入接口，对此追问店内安装人员，答复是不能 安装倒车影像。保持怀疑的态度，在论坛里面搜索相关帖子，很长一段时间都没有相关改装帖子；有一天发现了“CK7520”的改装帖，虽然帖子很简单，但是关键信息都在！经过私下联系，掌握了接线方法！（非常感谢）网购了摄像头等器材，利用周末休假时间顺利的安装了倒车影像，虽然满身汗水，但是很开心，在此想与大家一同分享，希望有需要的朋友能给你带来帮助！自己动手丰衣足食！

--------------------------------------------------------作业开始----------------------------------------------------------

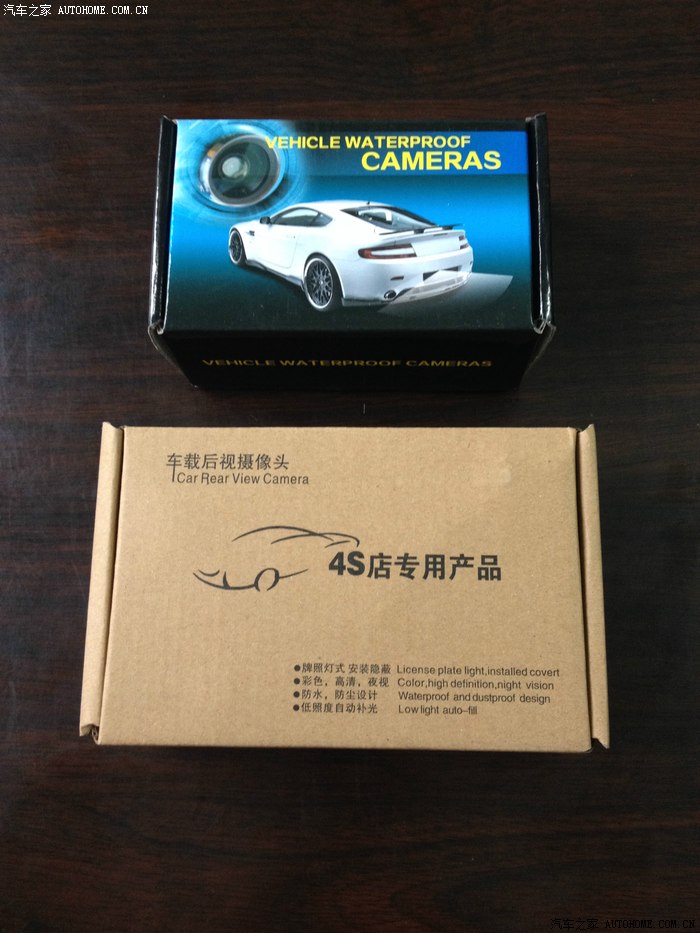

网购的设备，摄像头和线束

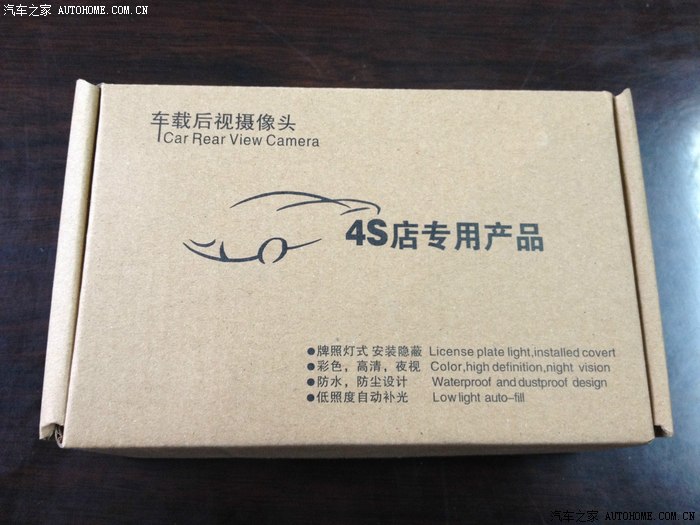

摄像头号称也是4S店的专用产品

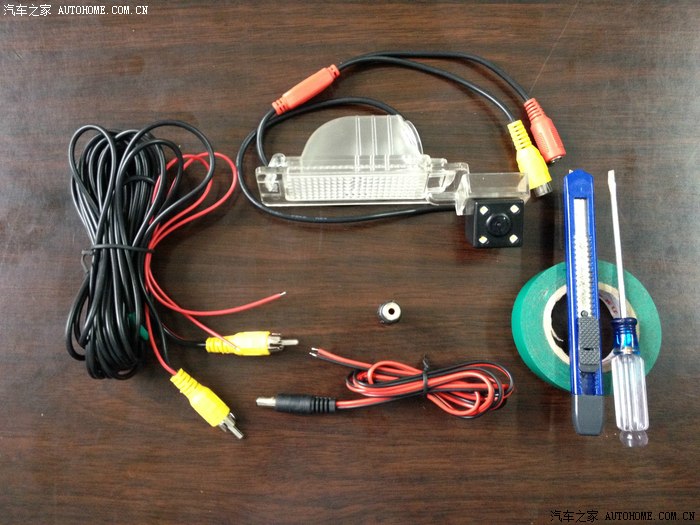

打开设备一览，线束、电源线、摄像头、改装工具

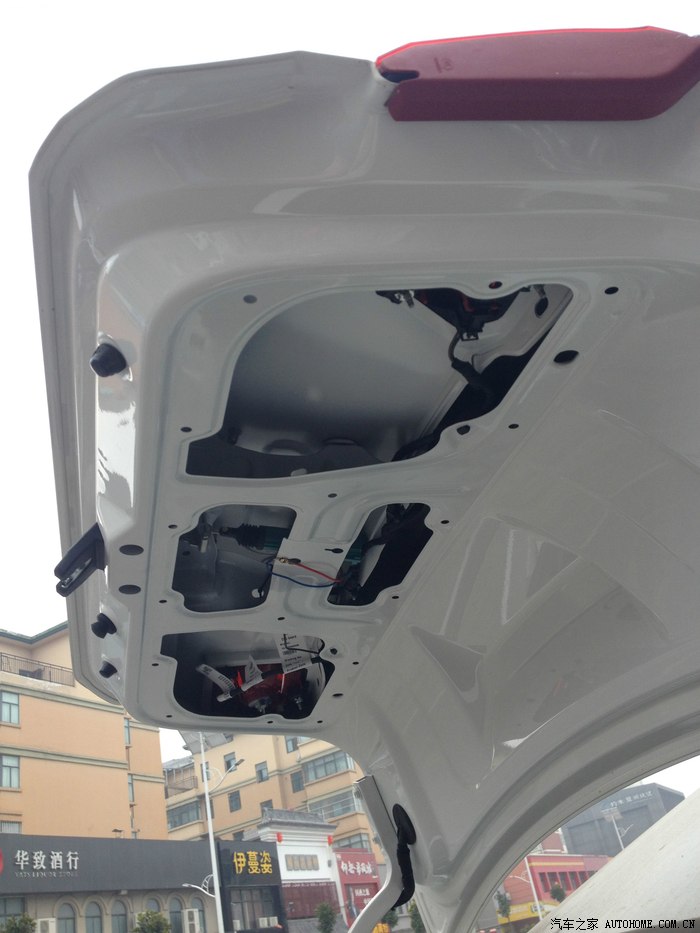

工作开始：首先拆掉尾门衬板

找到牌照灯的位置，准备拆除，边上有卡子，很好取！

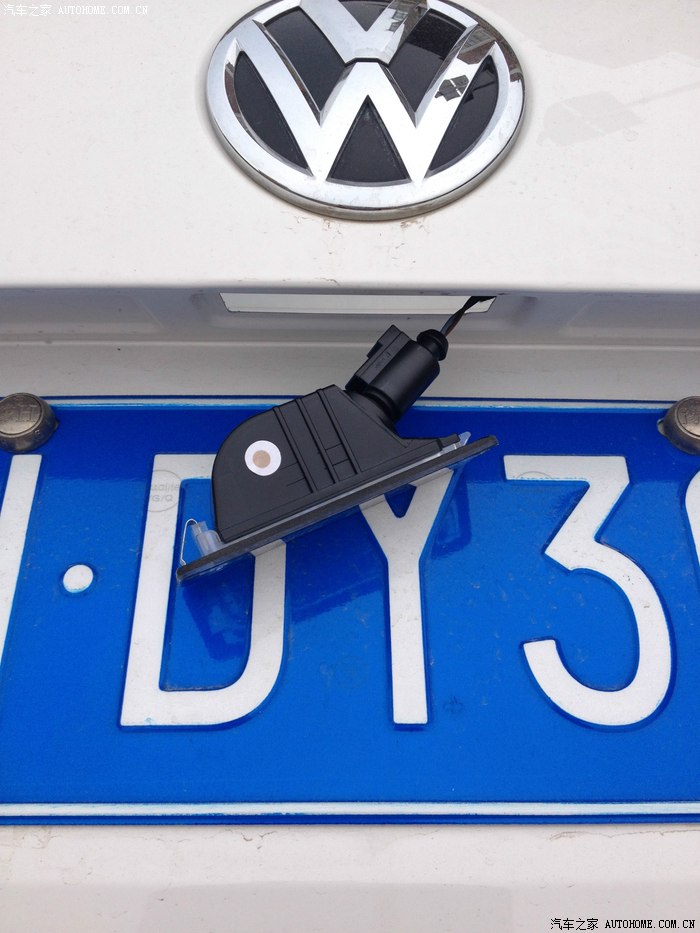

拧下牌照灯，取下灯罩

灯罩对比，原位安装，无损！

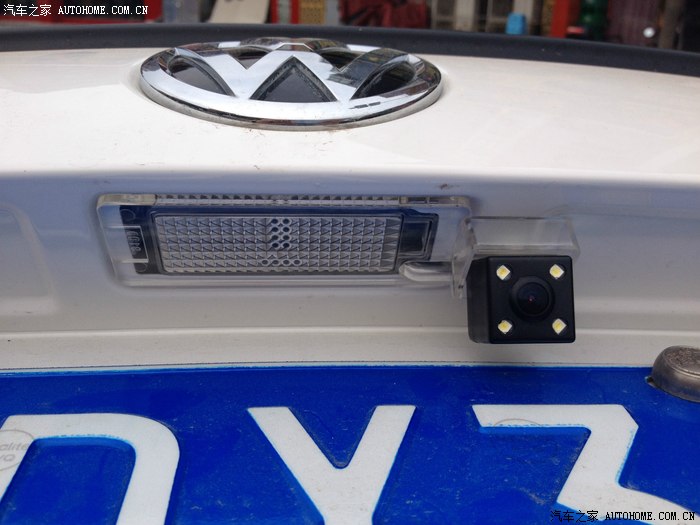

安装好的外观效果，很严实！

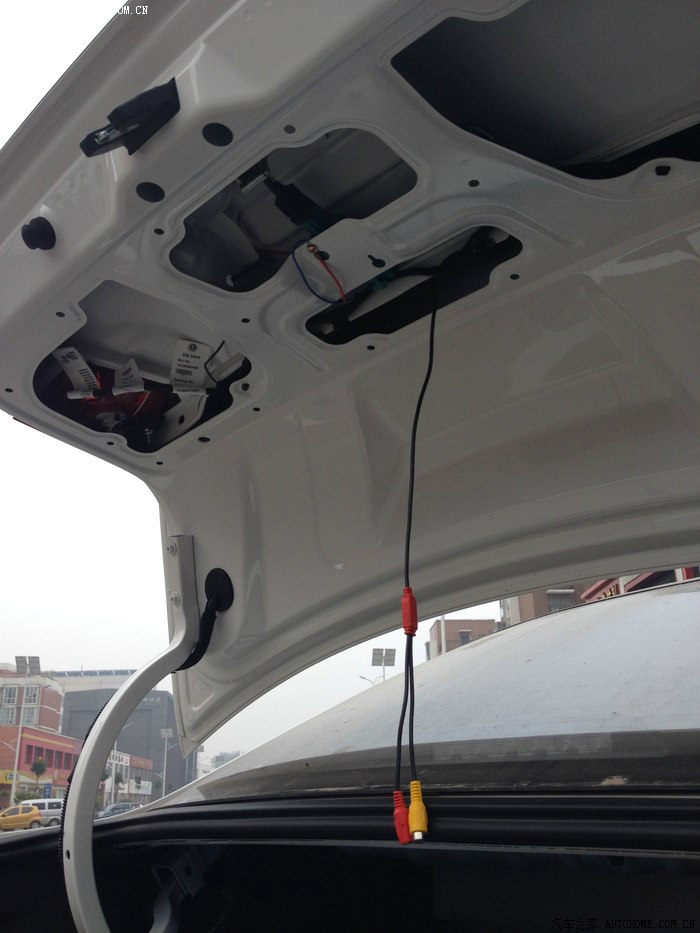

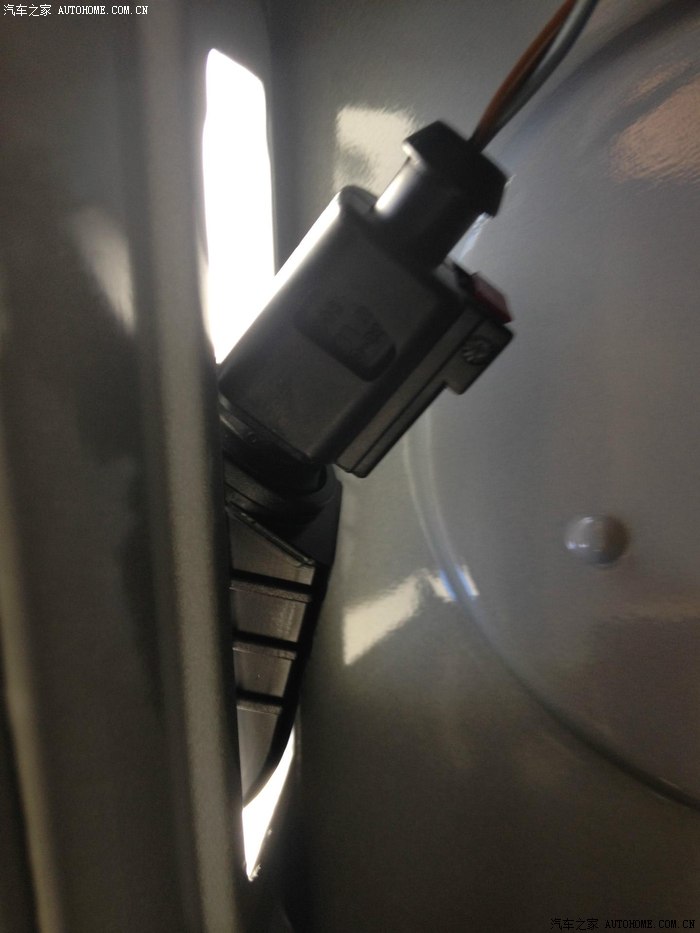

摄像头线束走出来，黄色视频线，红色电源线，准备接线！

视频线和电源线对插头的接线及固定

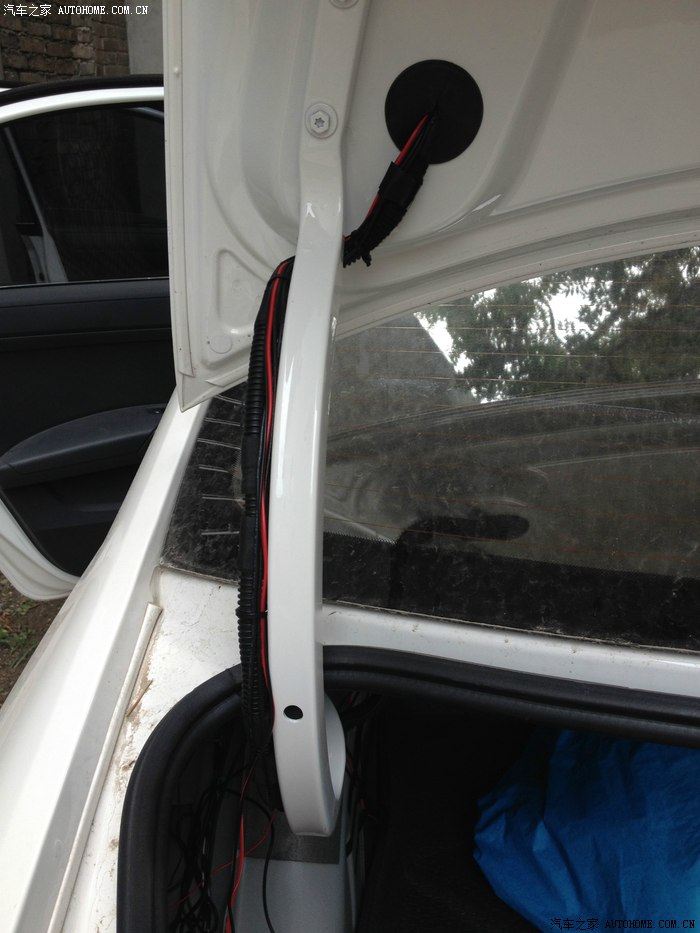

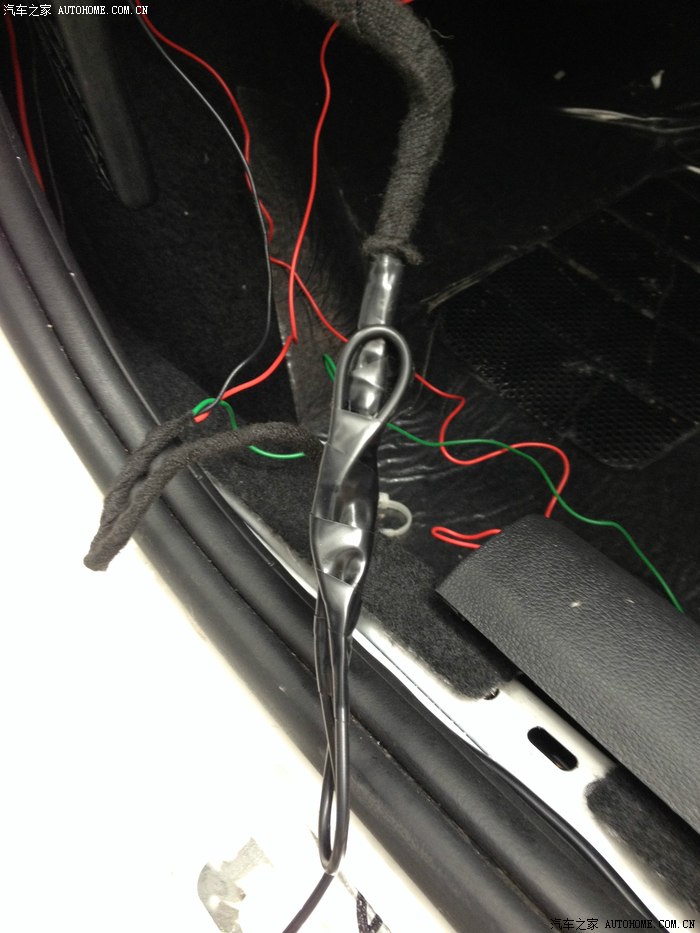

后备箱走线

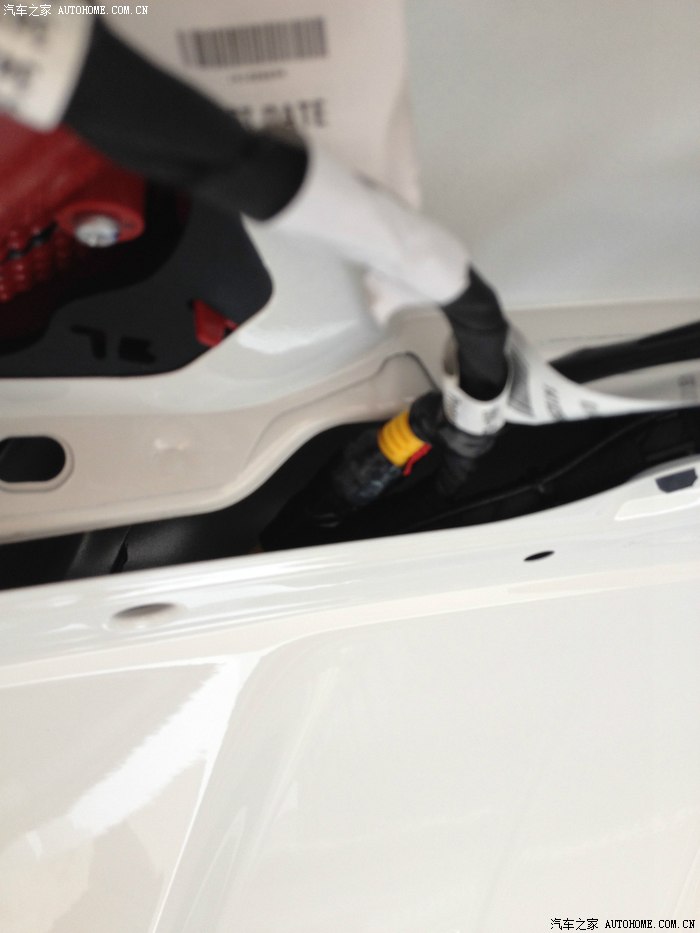

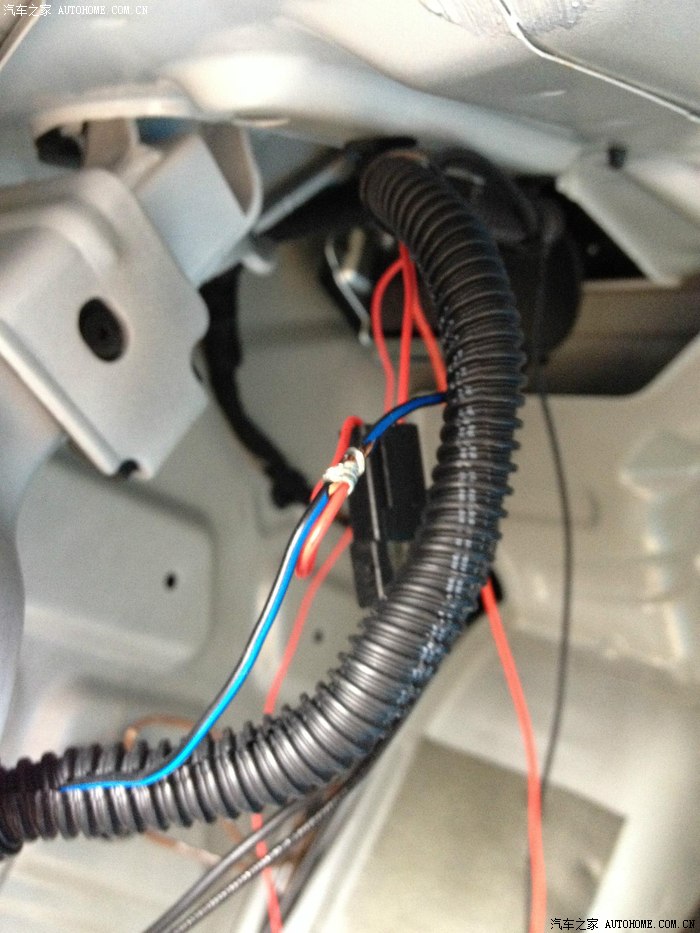

电源线红色线和视频线的红色线连接后在倒车灯上取电，不需要搭铁，此处为原倒车雷达破线的地方，为了少破线，再此连接！

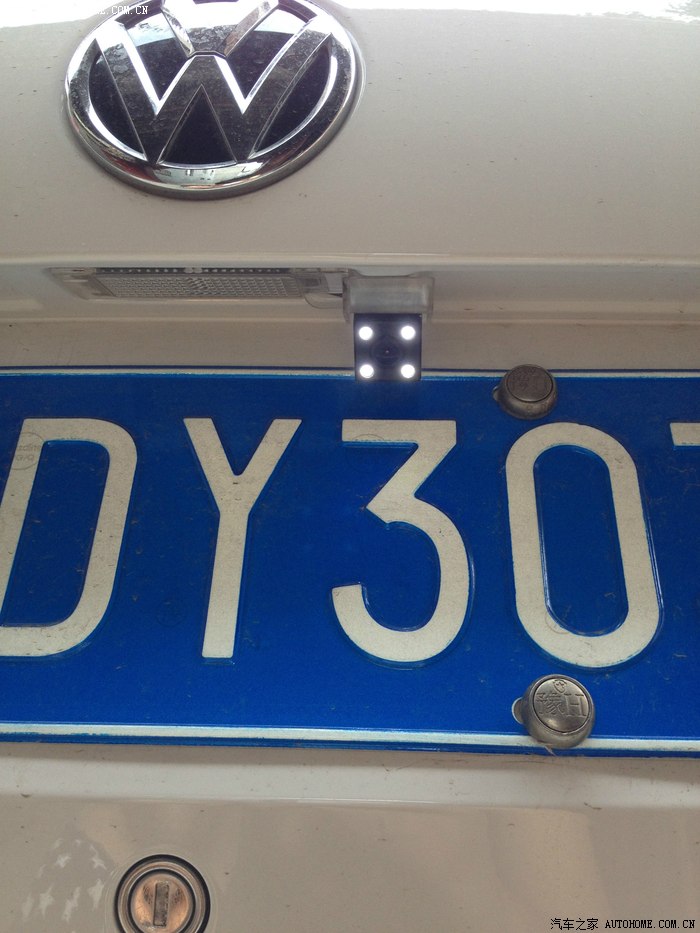

牌照灯安装就位，试试灯光，外观看着还行！

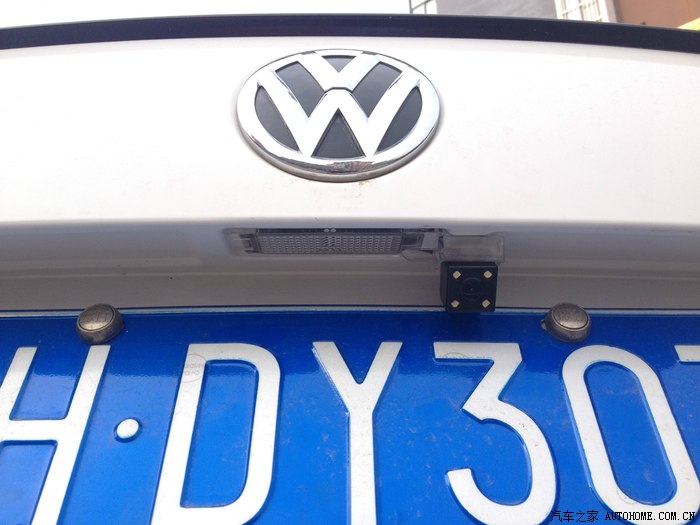

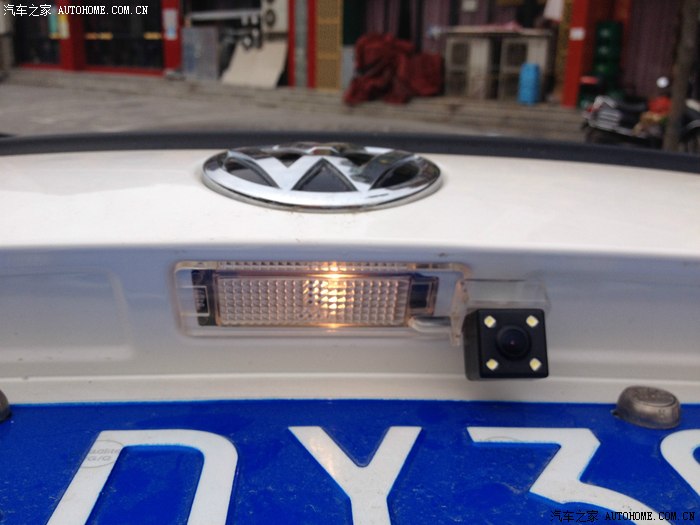

正面的视觉效果

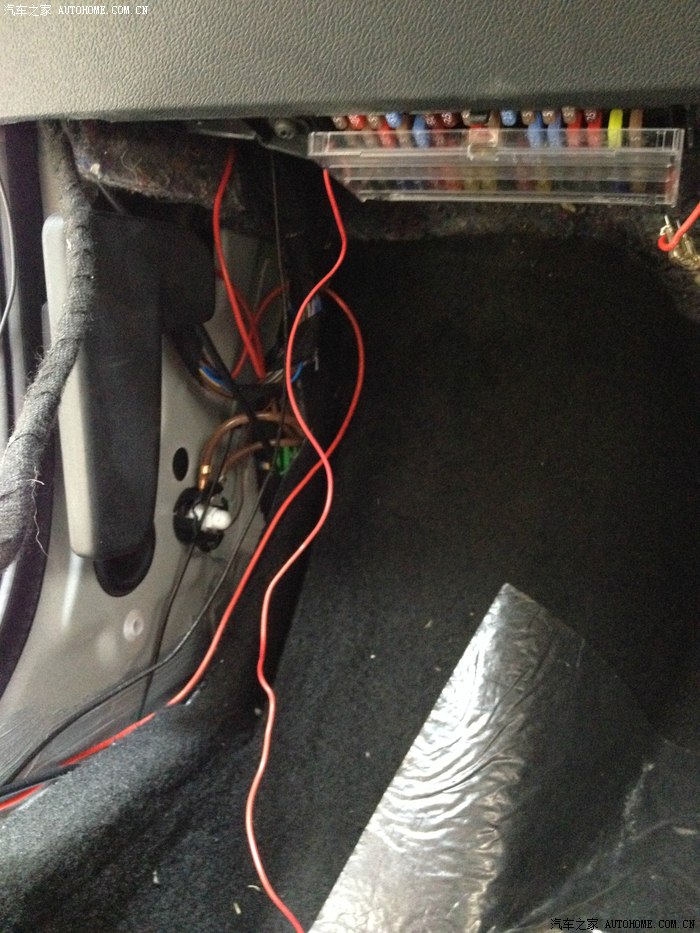

将视频线布线到保险盒附近，找到记录仪的红色六脚插头

取下引擎盖开启旋钮护板

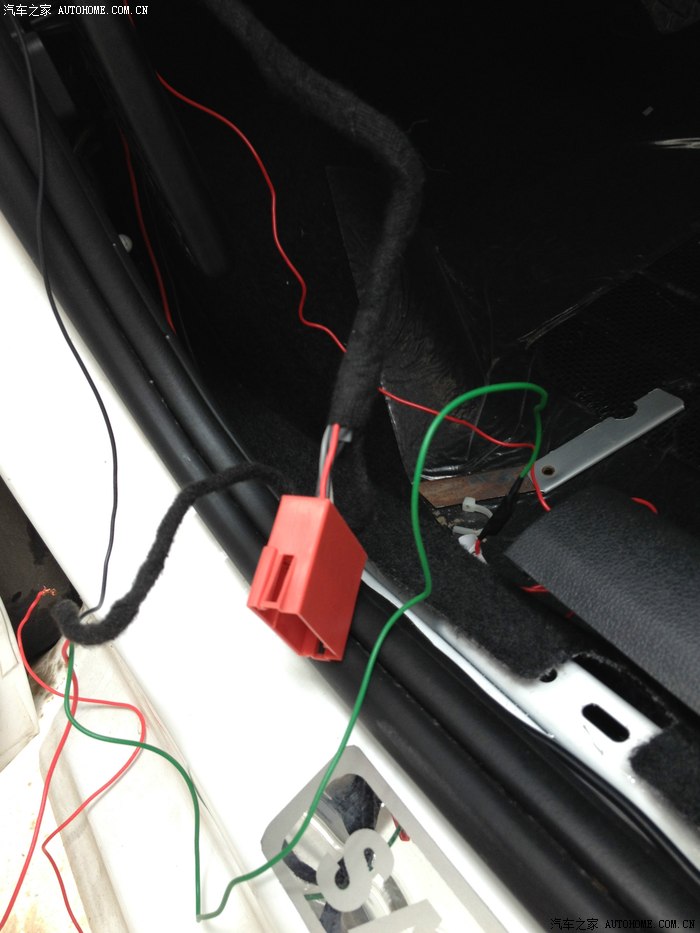

将六脚红色插头全部减下，取灰色、细黑、粗黑三根线作为连接线，顺序为灰色接红色为电源线，细黑接金属线为倒车信号线，黄色接粗黑为视频信号线！

再次明确一下接线顺序

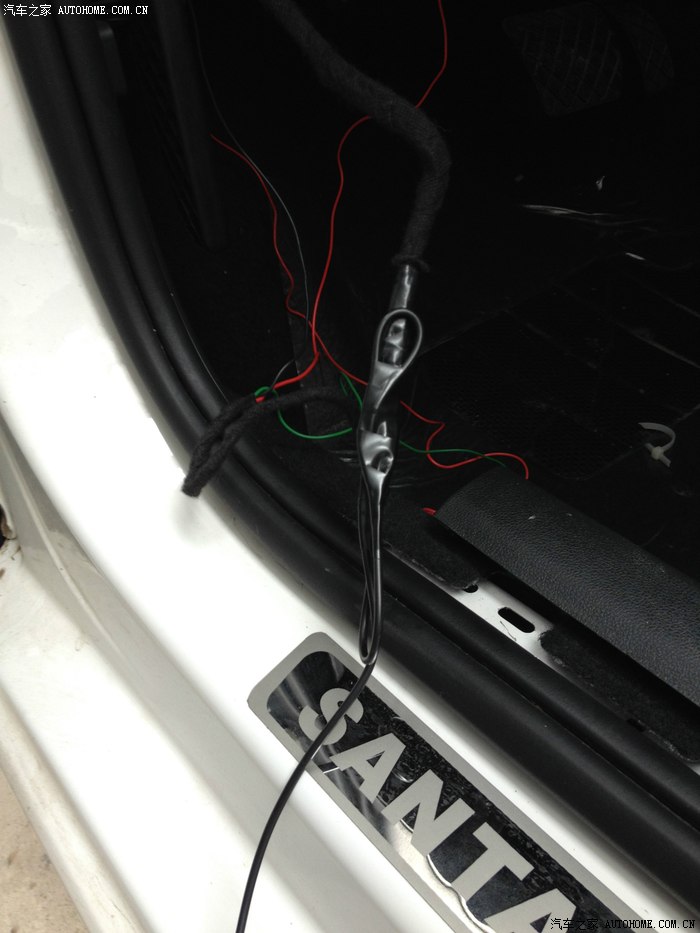

将各线路分线包好，然后在汇总包好

包装结实的线路

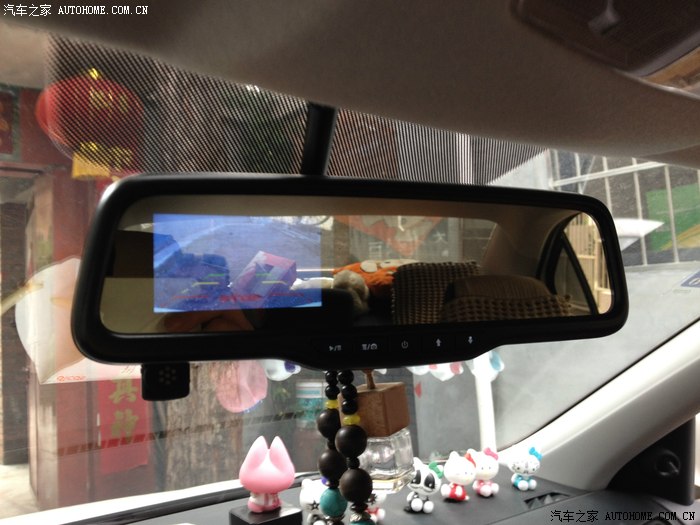

连接成功后测试一下，补光灯开启正常！

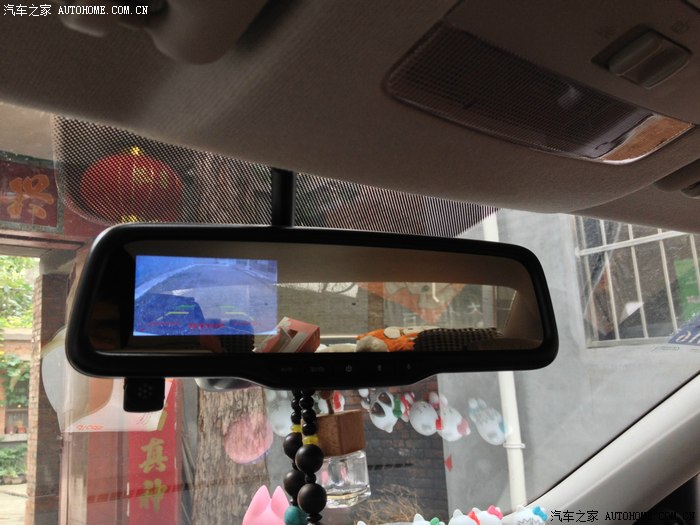

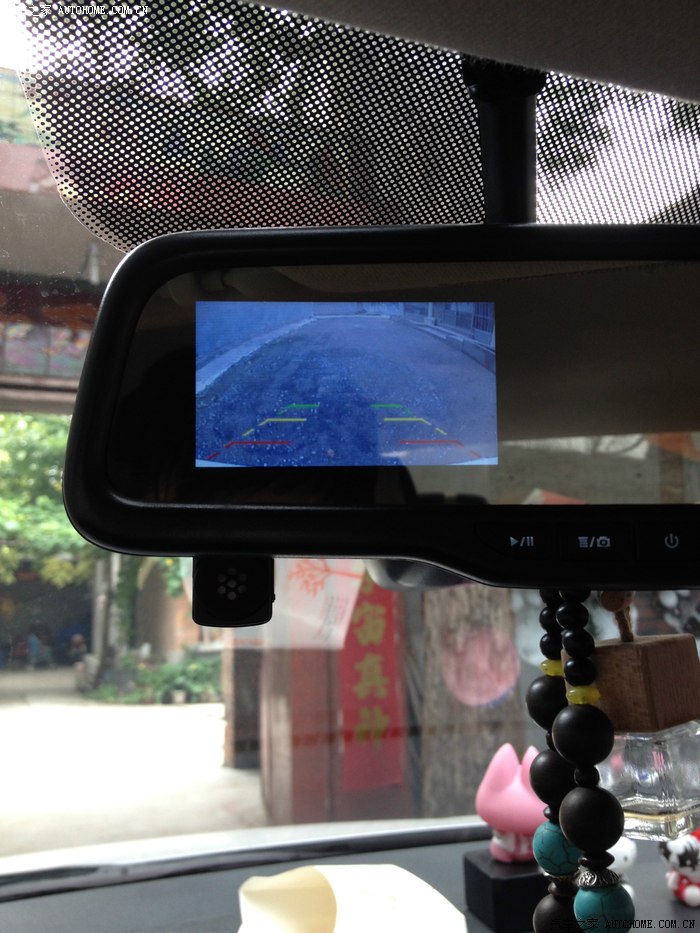

行车记录仪后视效果，屏幕小了一些，摄像头比较清楚！

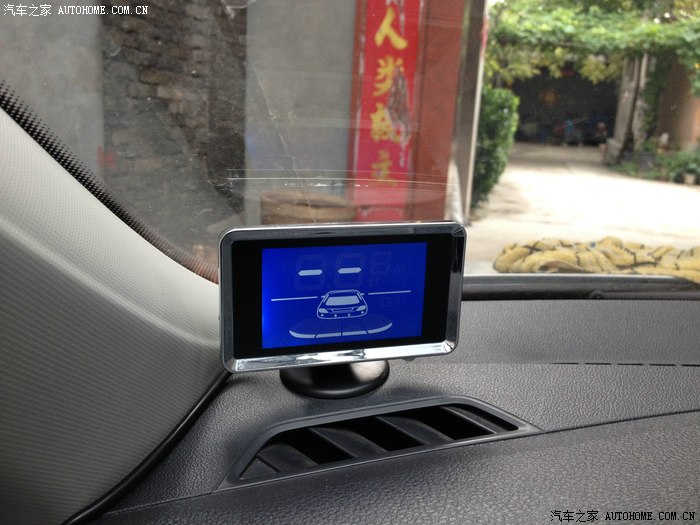

倒车的另外一个辅助工具，倒车雷达。这下媳妇倒车更有保障了！

两岁的宝贝女儿要开车，非要掌握方向，还要打方向，开了几十米！

女儿近照

------------------------------------------------------完结---------------------------------------------------------------

          简单的小改作业，不足之处还请各位多多指正，欢迎来访、来问！
