标致307原车位喇叭存在的问题
我的标致307原车前门只有中低音喇叭，而且喇叭是固定在前门的塑料门板上的。这会导致下面几个问题：
第一，塑料门板刚性不够，声音开大了，塑料门板容易产生共振，无法发挥出最大的喇叭效果。因此，更不可能进一步升级功率更大，效果更好的喇叭。
第二，塑料门板是通过卡扣和螺丝固定在金属门上的，因此，不稳固，喇叭振动大时，容易产生振动，影响中低音喇叭的声音。
第三，我的门的两层金属上均做了隔音，塑料门板与隔音间形成的箱体过小，也影响低频效果。
第一，塑料门板刚性不够，声音开大了，塑料门板容易产生共振，无法发挥出最大的喇叭效果。因此，更不可能进一步升级功率更大，效果更好的喇叭。
第二，塑料门板是通过卡扣和螺丝固定在金属门上的，因此，不稳固，喇叭振动大时，容易产生振动，影响中低音喇叭的声音。
第三，我的门的两层金属上均做了隔音，塑料门板与隔音间形成的箱体过小，也影响低频效果。
金属门板上没有喇叭孔，需要开孔，而且已经比较靠门边了。因此留给垫圈的空间不多。
塑料门板上原车喇叭固定位也比较靠边了，做好垫圈，还要在垫圈上留多余的螺丝位，才能将垫圈牢牢地固定在金属门上，需要仔细考虑才行。
解决方案简介
解决方案就是：
1.制作喇叭垫圈
2.金属门板开孔（让金属门板形成喇叭的箱体），将垫圈安装到金属门上，喇叭再安装到垫圈上
3.塑料门板倒膜，喷漆，安装喇叭罩
虽然几年前升级了套装喇叭，但是低频一直没有好好的发挥出效果来。这次刚好有机会，在广州东明极品音响联盟旗下的广州魔术师汽车音响改装店学习，既有环境、设备，还有从业多年的专业师傅指点，终于用比较专业的方法，比较好的将问题一并解决了，为后续升级万元级别的系统打好基础。
这些DIY内容已经进入专业改装的领域了，对于外行来说，难度可想而知（其实已经超出我的能力范围了，所以是个比较好的学习的过程）。
我会分多次详细地分享，与音响爱好者讨论的同时，也能多混几个精华贴![]()
，其实最重要的，是想说明安装技术对音响效果发挥的重要性。
标致307金属门上都没有中低音的孔，如果要将喇叭移到金属门板上，就需要对金属开孔，再做垫圈，将喇叭垫高至塑料门板表面附近。宝马也是，但以宝马330i为例，8寸喇叭位是在主驾和副驾座椅下面。
但做垫圈和开孔需要和门板位置对应，如果门板不开孔，就无法看到里面喇叭垫圈的高度，制作不好，喇叭声反而容易进入塑料门板中，同样引起门板共振，影响喇叭效果，所以，最终决定塑料门板也开孔，方便制作喇叭垫圈定位和高度确定，但麻烦也随之而来，塑料门板留给喇叭垫圈的空间很小，最后倒膜时会有一定难度。
没办法，也要想办法搞定，在那些专业人士眼里，这些都能解决，就看你的经验和能力了。
现在很多车中低音喇叭都是装在金属门上的，金属门上原厂已经开了喇叭孔，这样就不会有标致307一样的麻烦。
1.制作喇叭垫圈
2.金属门板开孔（让金属门板形成喇叭的箱体），将垫圈安装到金属门上，喇叭再安装到垫圈上
3.塑料门板倒膜，喷漆，安装喇叭罩
虽然几年前升级了套装喇叭，但是低频一直没有好好的发挥出效果来。这次刚好有机会，在广州东明极品音响联盟旗下的广州魔术师汽车音响改装店学习，既有环境、设备，还有从业多年的专业师傅指点，终于用比较专业的方法，比较好的将问题一并解决了，为后续升级万元级别的系统打好基础。
这些DIY内容已经进入专业改装的领域了，对于外行来说，难度可想而知（其实已经超出我的能力范围了，所以是个比较好的学习的过程）。
我会分多次详细地分享，与音响爱好者讨论的同时，也能多混几个精华贴
标致307金属门上都没有中低音的孔，如果要将喇叭移到金属门板上，就需要对金属开孔，再做垫圈，将喇叭垫高至塑料门板表面附近。宝马也是，但以宝马330i为例，8寸喇叭位是在主驾和副驾座椅下面。
但做垫圈和开孔需要和门板位置对应，如果门板不开孔，就无法看到里面喇叭垫圈的高度，制作不好，喇叭声反而容易进入塑料门板中，同样引起门板共振，影响喇叭效果，所以，最终决定塑料门板也开孔，方便制作喇叭垫圈定位和高度确定，但麻烦也随之而来，塑料门板留给喇叭垫圈的空间很小，最后倒膜时会有一定难度。
没办法，也要想办法搞定，在那些专业人士眼里，这些都能解决，就看你的经验和能力了。
现在很多车中低音喇叭都是装在金属门上的，金属门上原厂已经开了喇叭孔，这样就不会有标致307一样的麻烦。
塑料门板开孔位置确定

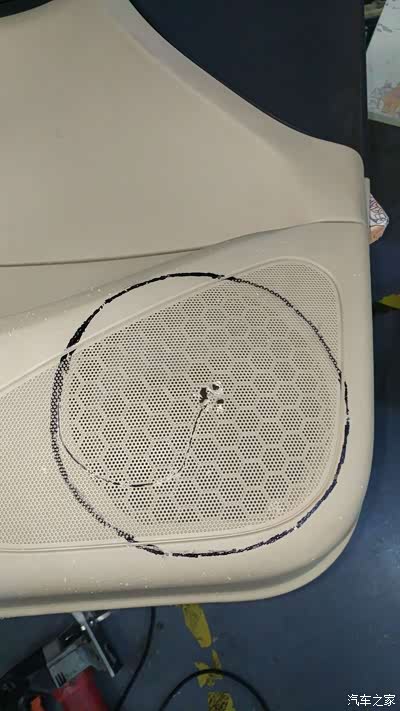

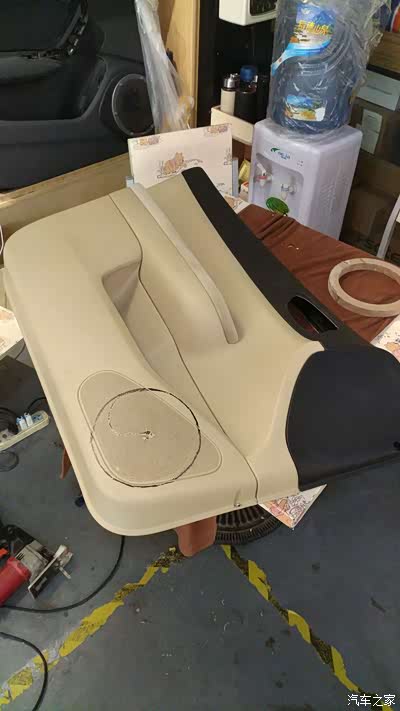

根据塑料门板背后的喇叭固定位置，确定前面开孔位置，用粗电钻打个孔，再用曲线锯开出圆孔。
地上放的就是曲线锯。
地上放的就是曲线锯。
位置已经到边缘了，还要考虑垫圈的正常厚度以及垫圈固定到金属门上，空间比较小了。
最理想而大胆的方式是将门板这个角直接锯掉，做垫圈的同时也做一个和门板边缘基本一致的盒子，套到垫圈上，包上皮或者绒，在上面再做一个与塑料门板外表面基本一致的网罩，固定到盒子上，边缘也包皮或者绒这有两个作用：
1.将喇叭出来的声音与门板内的空间隔离开，防止声音进入门板腔体，形成共振。
2.用于固定最前面的网眼面板
这种方法，难度相对更大，但做出来的声音效果和视觉效果也更好。
如果客户不要求，师傅一般不会想到并主推这种做法的。
最理想而大胆的方式是将门板这个角直接锯掉，做垫圈的同时也做一个和门板边缘基本一致的盒子，套到垫圈上，包上皮或者绒，在上面再做一个与塑料门板外表面基本一致的网罩，固定到盒子上，边缘也包皮或者绒这有两个作用：
1.将喇叭出来的声音与门板内的空间隔离开，防止声音进入门板腔体，形成共振。
2.用于固定最前面的网眼面板
这种方法，难度相对更大，但做出来的声音效果和视觉效果也更好。
如果客户不要求，师傅一般不会想到并主推这种做法的。

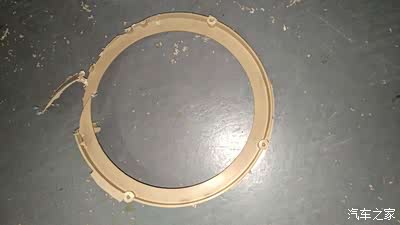

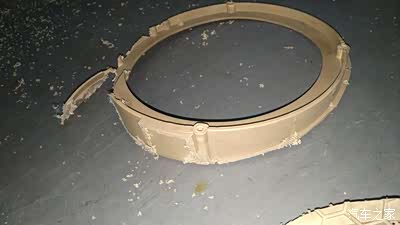

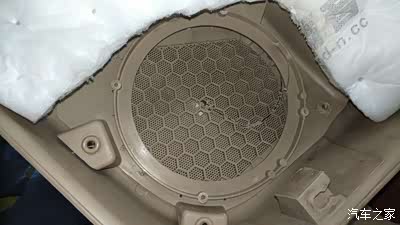

塑料门板上的喇叭固定垫锯下来了
虽然是塑料，看起来还比较结实的样子

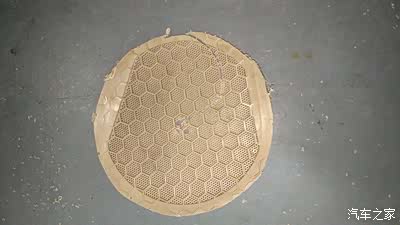

网眼也下来了

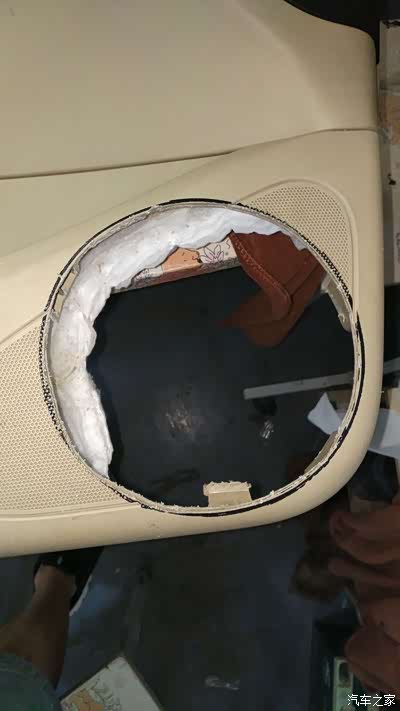

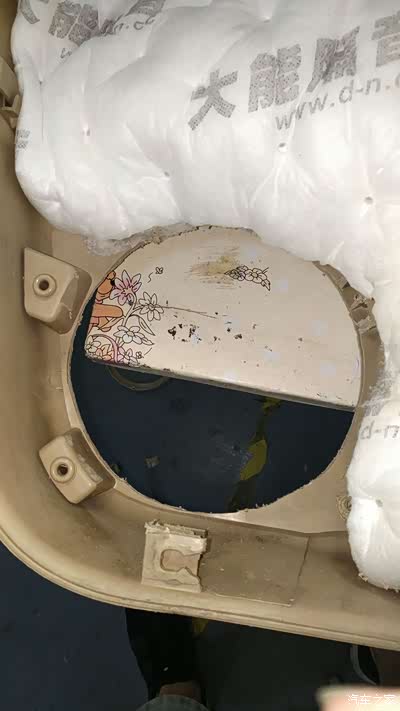

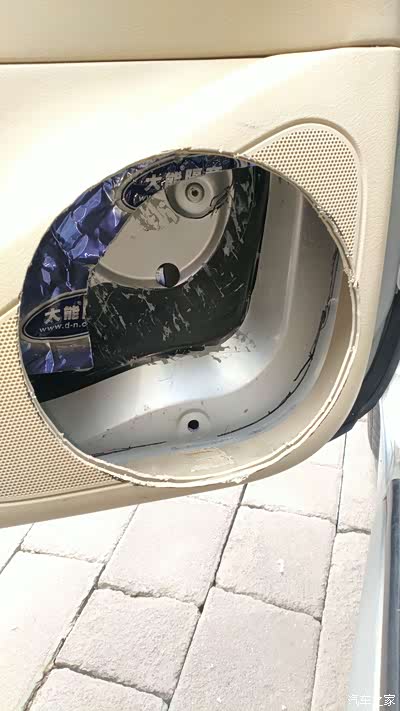

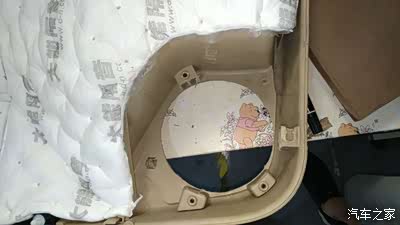

大致先开个孔，后面会再开大。

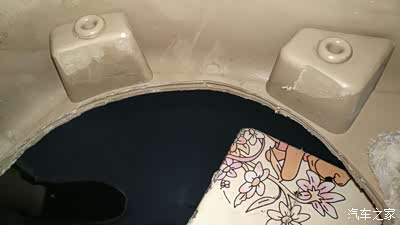

这里看到的三个凸起，最后都用砂轮机磨掉了，因为垫圈固定需要空间，它们挡住了。
喇叭一侧背后就是门板的储物盒，尽可能不把盒子挖破，否则还要补储物盒。
喇叭垫圈底座大小确定

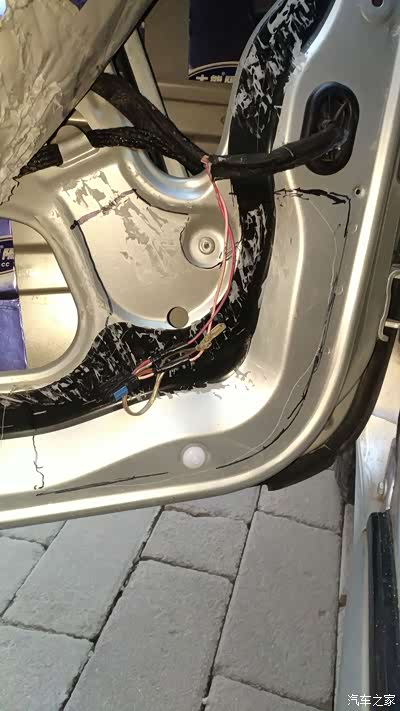

装上门板，大致画在金属上画出可以做的垫圈底座大小。

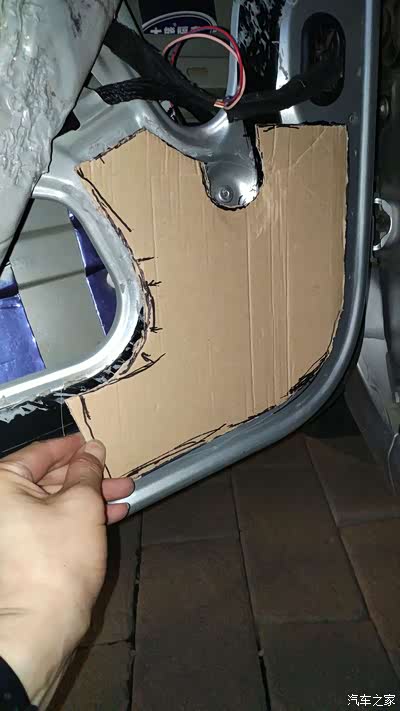

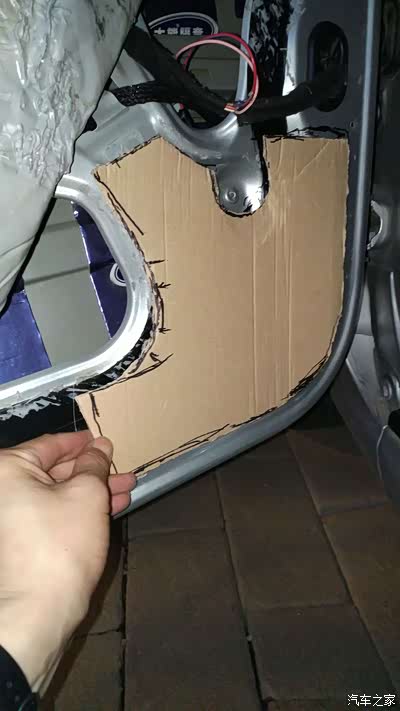

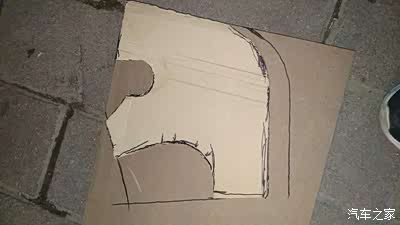

用纸板做个模，以这个纸板模为模板，在板上切出垫圈底座来。
暂时不需要挖空，直接取最大边做底座。用1.8CM厚的板。

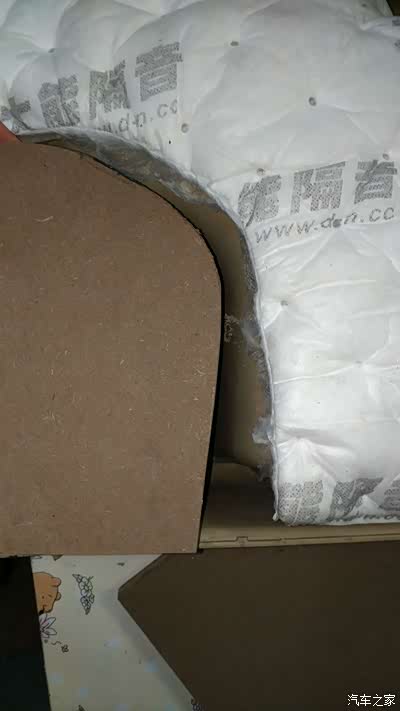

这样看，空间很小，也很深，左上角就是储物盒的侧面。不必再犹豫，必须将几个挡住的凸起都磨掉。

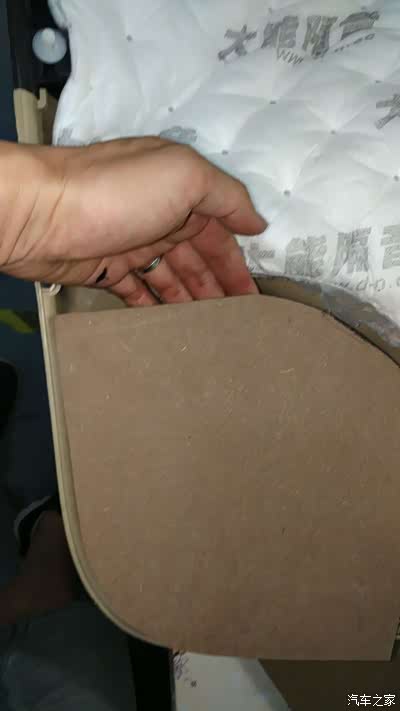

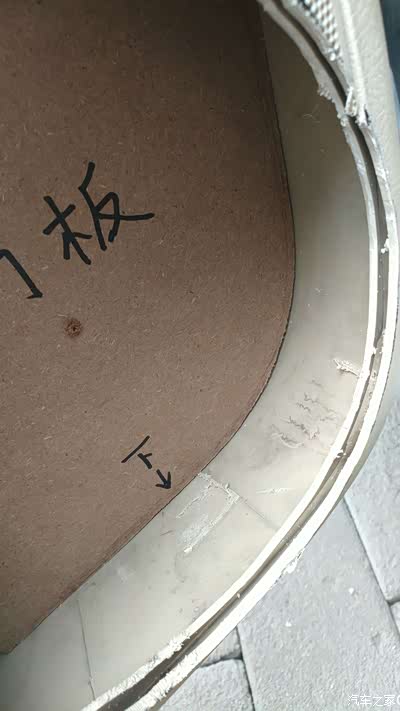

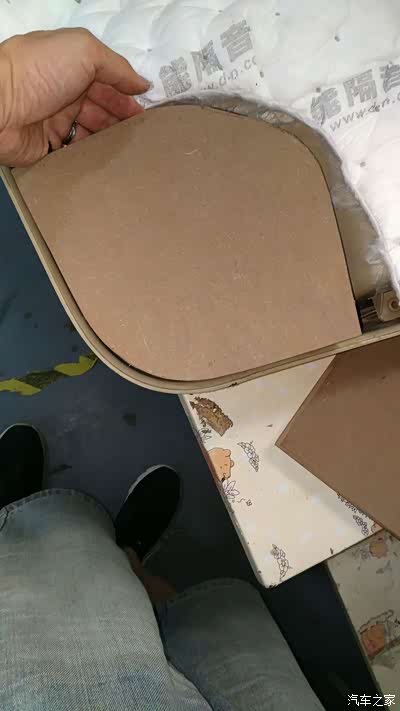

比比大小，不能太大，否则门板装不上，也不能太小，不然没空间做垫圈固定喇叭。
不必再犹豫，必须将塑料门板上几个挡住的凸起都磨掉。
不必再犹豫，必须将塑料门板上几个挡住的凸起都磨掉。

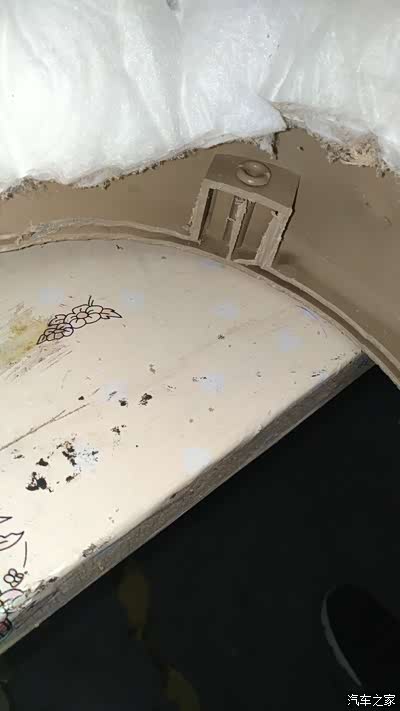

固定门板的这个卡扣座已经磨掉了，必须磨掉，否则无法做垫圈。
确定底座大小
喇叭垫圈底座定位

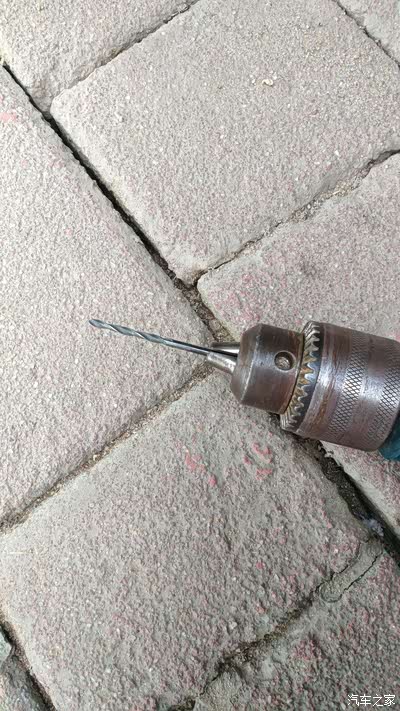

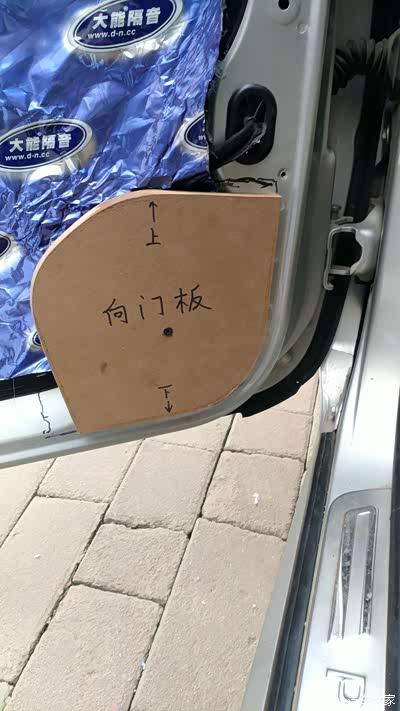

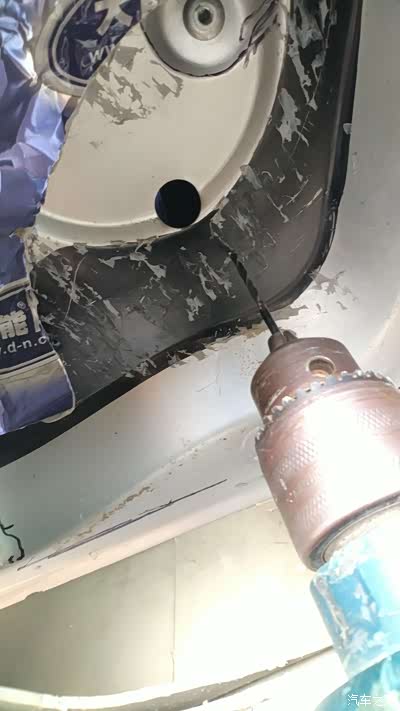

根据塑料门板，确定喇叭垫圈底座位置，按住底座，用电钻钻个定位孔。
根据之前在金属上留下的位置，取下门板和底座，单独打孔，说实话，307的金属门还是比较结实的，不用两个手按着，不容易钻穿。

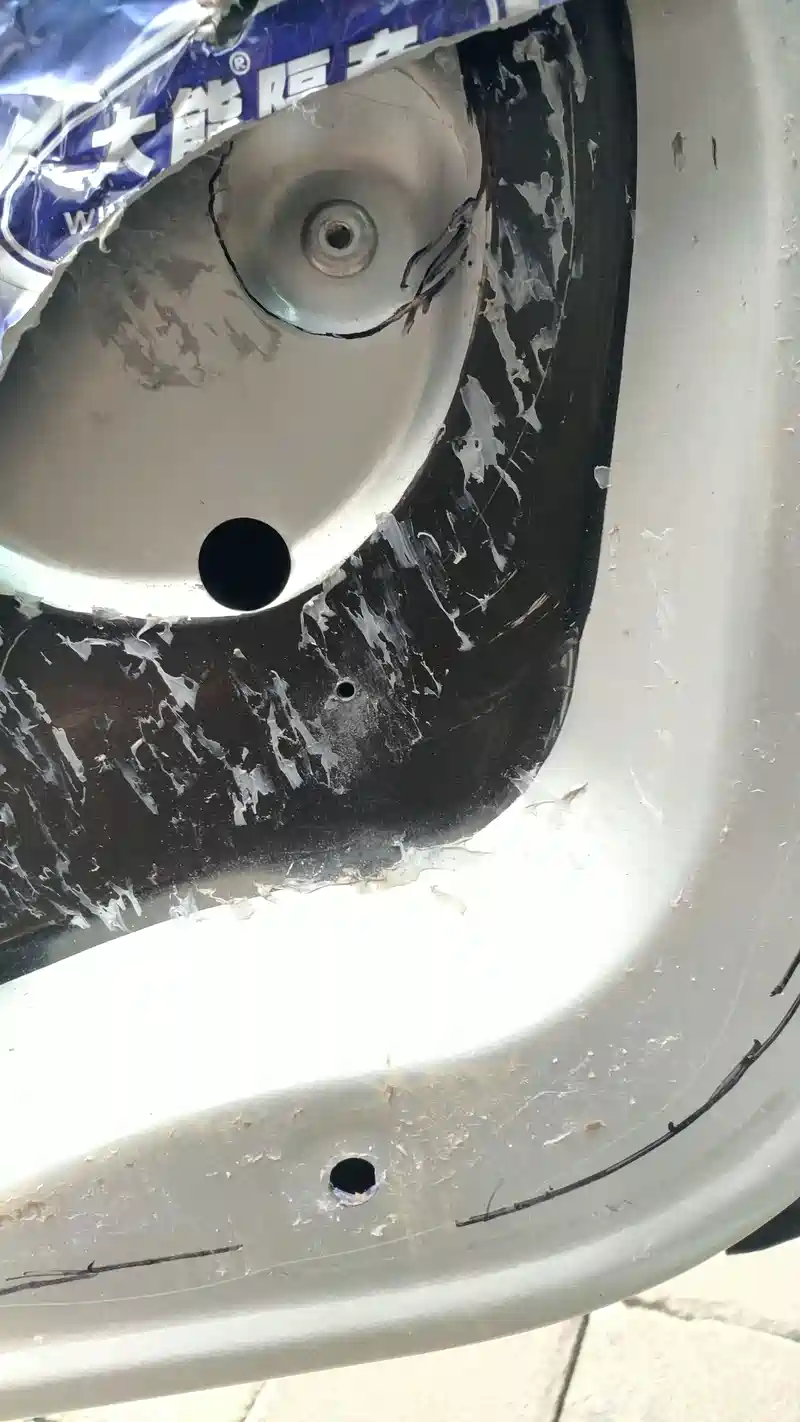

打出定位孔了
后面制作好垫圈，将垫圈比到底座上，垫圈上面和塑料门板的开口一致，就可以确定垫圈在底座上的固定位置了。![]()
这玩法，自己真想不出来。
这玩法，自己真想不出来。

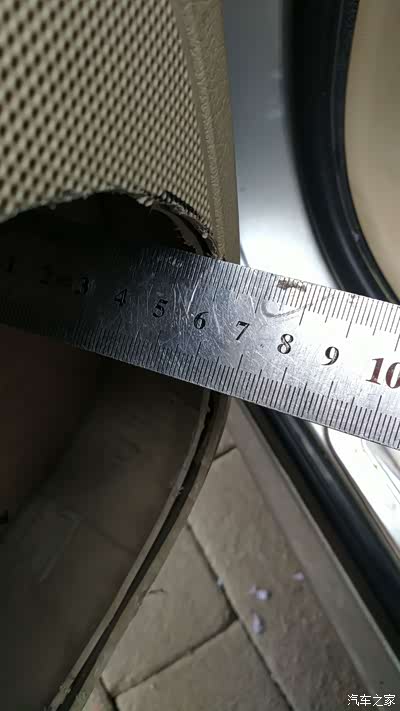

喇叭垫圈厚度

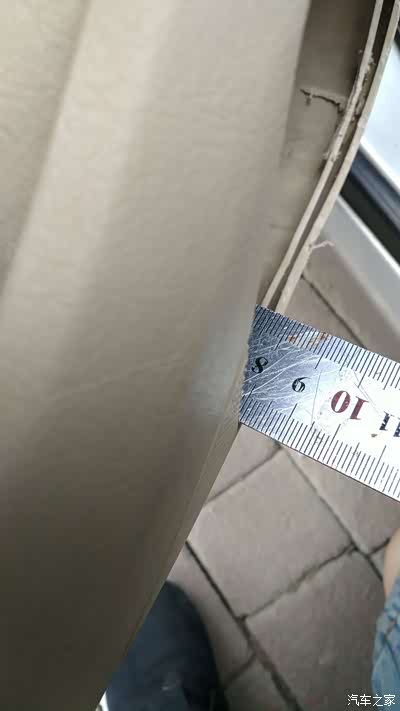

8.1CM
5.8CM，塑料门板的表面是个斜面，因此两边不一样高，而喇叭和喇叭罩都是平面的，最后需要通过倒膜解决两侧基础面高度不一同的问题。
先到这里，下次是做垫圈。
