戳穿内外循环步进电机的“步进"把戏
- dyfjl
- 0浏览 · 2018-04-16 08:22
十一年的307车，1.6手动。最近发现开空调时，内外循环切换风声没有变化。汽车之友上看贴查阅资料，初步确定是内外循环电机罢工了。然后拆手套箱门板，再拆手套箱体。

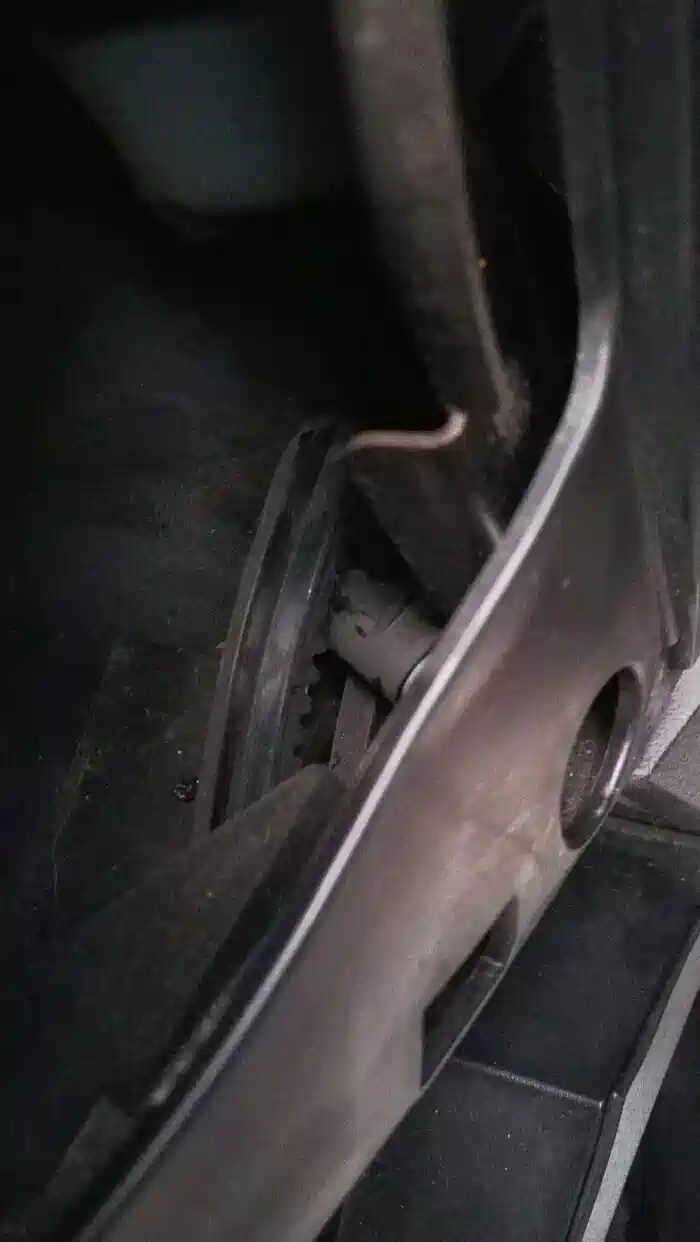

拆手套箱门侧面的限位锣丝
一通乱摇后，拆出手套箱体。看见这个内外循环电机
按内外循环键，观察风门没有动。拆开三颗固定螺丝钉。
取下电机观察
输出轴的花键槽
扦座为两蕊的?!步进电机两蕊能控制吗？
步进电机背面
出于好奇，想一探究竟。拆开机壳。
一分为二，发现一套减速齿轮组
和一个电机
电机与扦座电板联通
联通的线
放大看
折开同步电机
多角度观察
发现这个电机定子是永久磁铁的。转子是三极铁蕊上配三个绕组线圈，然后通过三极换相器与电刷连通。
通电后转动，说白了就是一个永磁直流电机，不是步进电机。
