DIY:标致307两箱 1.6MT 2009年 拆中控 之 拆手套箱(非必须拆)

icbcodc
0浏览 · 2017-09-28 08:29
车标致307两厢 1.6MT 2009年买
    工具:
    1.T20套筒(小飞接口)           多次使用过
    2.小飞                          多次使用过
    3.T27 90度内梅花扳手或者其他T27接口的

    官方拆中控的视频:http://v.youku.com/v_show/id_XMTQ5MzkxOTkzNg==.html?spm=a2h0k.8191407.0.0&from=s1.8-1-1.2
    视频里并没有要求拆手套箱,因为手套箱和主仪表板是台是完全固定在一起的,包括手套箱的滑道也是固定在主仪表板上的。
    不过,我还是拆了,一方面希望搞清如何拆,另一方面,我原车装了高音头,装到到原车仪表台预留的高音位置,拆了手套箱会很方便取走高音头及其线, 第三,整个仪表台非常重有30-40KG,单人拆,最后抬到车外来,手有地方抓,另外能轻一点更好。

这是拆下来的中控。
如果是双人操作抬仪表台出来,手套箱完全不用拆。
如果是单人操作,还是建议拆了吧,其实滑倒的螺丝拆开了,这个就不难。

固定滑道的地方也在中控台里面,所以,不拆是可以将中控连接

打开手套箱,里面左侧的灯可以拆掉。

灯是带感应杆的,开箱才亮
温馨提示:安装时,一定要先把灯装到手套箱侧面去,因为这根感应关门的柱子是要从手套箱的孔露出来的,如果等装完手套箱再装灯,感应柱很可能无法穿过手套箱上的孔,这样会导致灯一直亮着。

灯是带感应杆的,开箱才亮

最右侧的黑色面板已拆掉,这样方便拆手套箱盖滑道的螺丝

滑倒上是一个螺丝固定,螺丝在白色圆形塑料孔里

侧面看到,白色圆形塑料孔是T20的内梅花螺丝

侧面看到,白色圆形塑料孔是T20的内梅花螺丝

这个的难点在于,一般的T20内梅花套筒有点粗,必须用力塞进去,才能下一螺丝。
之前试了几次,没太用力,而我常用的90度的细T20内梅花扳在之前施工中丢失,再也找不到了。
最后请教了附近机修的师傅,还是他敢用力
,螺丝很快就下下来了。
装的时候也一样,要用力将T20套筒插进去,才能紧到螺丝,真正固定滑道。

取下白色塑料圆孔和里面的螺丝后,左侧一拉,下面一拉,手套箱门就可以拆下来了。

从里面看滑倒结构

上面看

手套箱门,带锁的哦,嫌麻烦,一直没用过

另一边是固定的两个卡

左边一个特写

右边一个特写

反面

门左侧的钩子

然后拆手套箱箱体,左侧3颗T20内梅花螺丝

右侧3颗T20内梅花螺丝

底部三个卡扣拆掉

又出现3个T20螺丝。一共是9个金属T20螺丝,拆下后收好!!!

里面是一个T27的塑料螺丝卡

T27 90度小扳手

拆下T27的塑料螺丝卡

没有手套箱的中控

是有空调出风口通到手套箱的

高音头的线走得太随意了

已经看到空调部分了,还有乱乱的线。

手套箱主体,放原厂说明书和保养手则的位置,这么大的空隙,很容易进灰的,估计是塑料一体成型工艺导致的。

好大的空隙

上面都是灰

空调出风口是对着这里的,在手套箱里可以调这个口的关和开

手套箱正右侧

手套箱正右侧特写,这个白色地方就是固定门滑道的背面。

手套箱正左侧

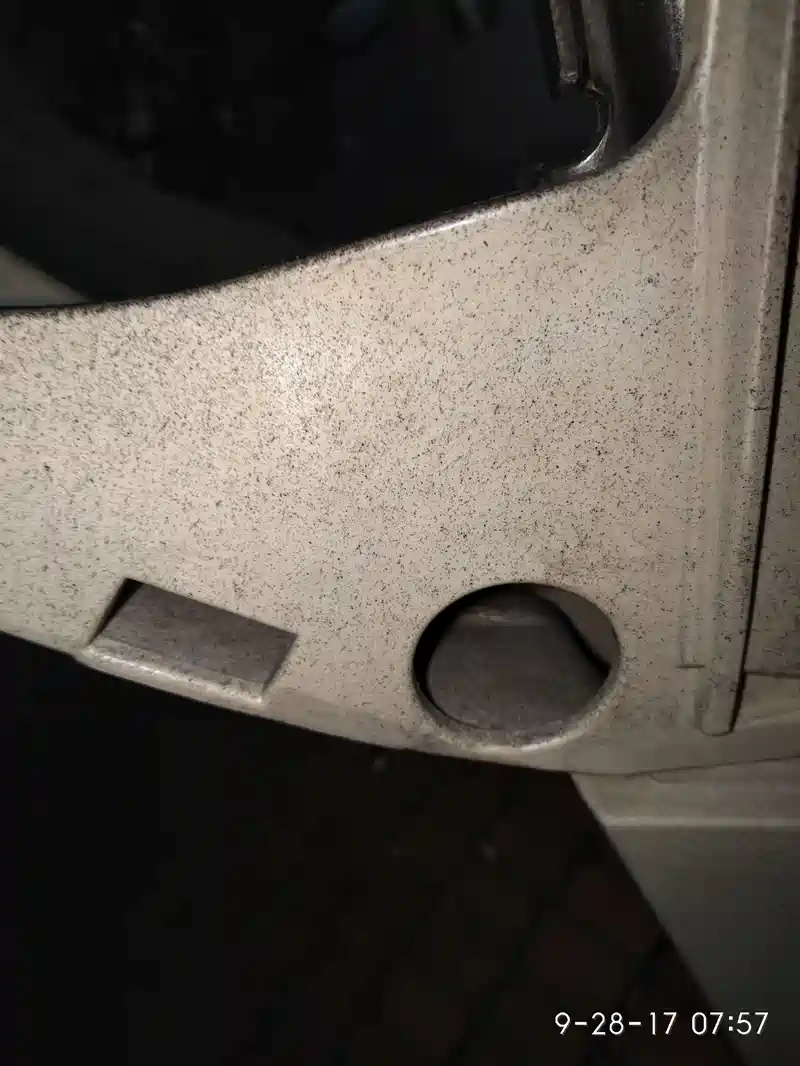

特写,灯已经拆了,还预留了个位,是什么????
