本人语言组织能力不强，各位版友们、车友们就请将就看看吧。待我把语文老师找出来后再详细的把***写得更美化下吧。

    继上次车辆事故之后的改装，再次上传手贱作品，思想来源于群内各位土豪总是寄顶配的仪表过来开通隐藏数据功能。
    第一期改装飞机票：https://club.autohome.com.cn/bbs/thread/19fe3064919ce16e/72268071-1.html
    本来第二期应该是上传自动大灯和自动雨刷功能，但由于工作原因一直都没有时间来处理。第二期在这里就直接跳过吧。对不住了各位版友们、车友们。等后面看看有没有时间吧。再来把第二期应该上传的补上过程和效果吧。
    废话啰嗦一小堆，咱们进入正式的主题工作吧（图片有些多，请珍惜流量！土豪们就直接略过）：
    改这彩屏唯一的一点就是自己装 13，显得高级点。。。
    前期准备工作：某宝搜索｛508 彩屏｝购买一个就OK啦。
    中期准备工具：T9 的螺丝刀工具、美工刀一把、切割机（有条件的朋友尽量使用它，事实证明比起纯手工处理起来更快，更方便）、塑料撬棍一根。

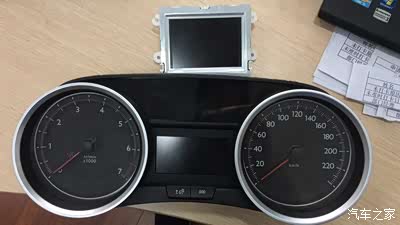

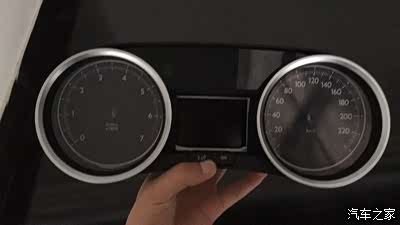

原车拆下来的组合仪表总成正面与 508 彩屏合影。待会后面的工作主要是为了把小屏放入到原车的组合仪表内，达到与顶配的效果相同。下端的按键目前还没有处理想法。

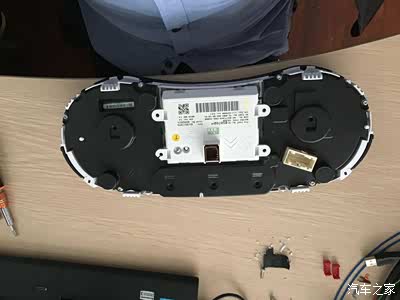

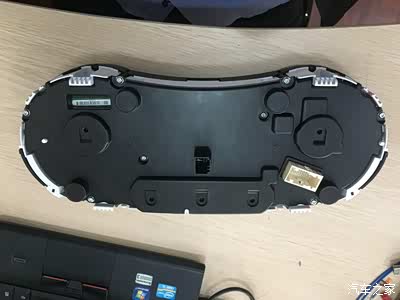

原车原厂的组合仪表背面。。哎。图片在电脑上已经编辑好了正着的，怎么上传又变成这样子了。不管了不管了。。就当治治各位的颈椎病吧。

原车原厂的组合仪表背面脱掉“衣服”后的效果。黑色背壳总共8颗螺丝，仪表内还有两颗也需要拆掉。都是T9的螺丝。

拆完组合仪表背面后转到前面。同样把前面黑色“外套”脱掉。前面的外壳是卡子的。。看一眼就知道是卡着哪些位置。一一退掉就可以取下来前面的“外套”。

拨掉原车组合仪表单色小屏排线。这个比较简单。一拉就出来了。即使是拨断了也没有关系，因为以后也不需要它了。拨完后把仪表上两长两短的指针旋转至底0刻度的位置。进行下一步拨这四根指针。

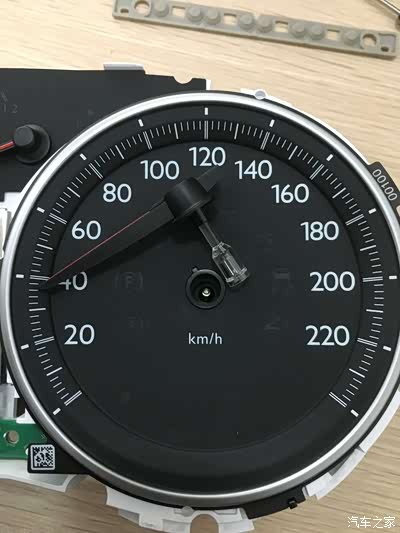

拨下来的速度表上的指针。拨指针这个有点点讲究，不能使用硬的物件去翘它，建议使用塑料撬棍来进行处理。不然黑黑的仪表就会被刮花。落出白色的小鲜肉。

。

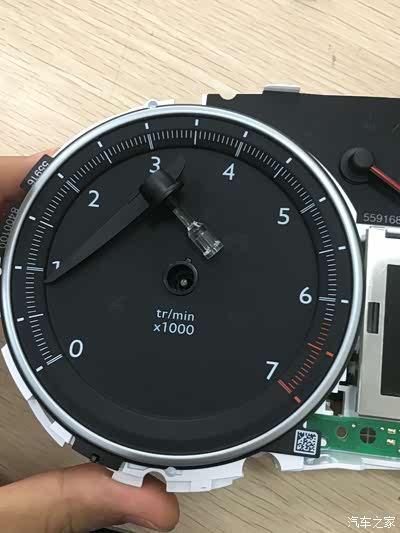

同样。组合仪表左边的发动机转速表指针。其实拨这个指针还是比较简单、轻松的

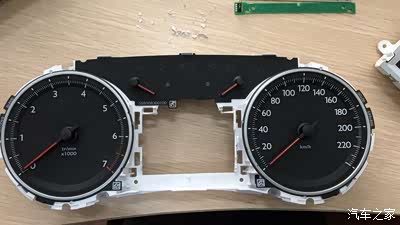

拨完所有指针后的组合仪表。光突突的。

给他们搞个合影，等最后组装的时候再把指针恢复回去吧。。先放一边

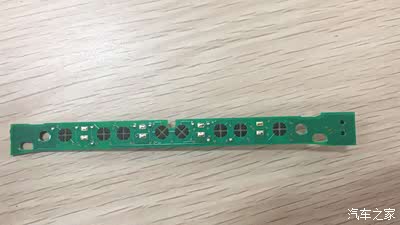

这个就是按键面板。自豪版的只使用到了中间的4个按键。左右两边各两个没有使用，此面板与顶配的相同。组合仪表表面只是缺少了两个实体按键。

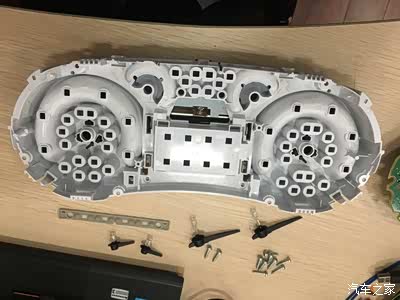

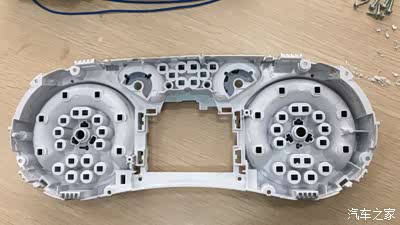

指针去完后，反过来。就剩下个全是洞洞的中间白色壳体。待会要去它进行手术工作。

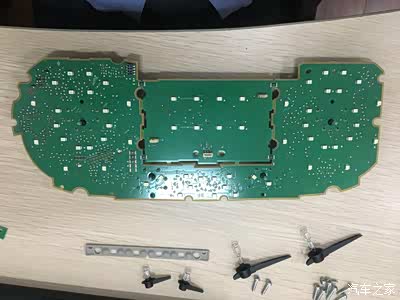

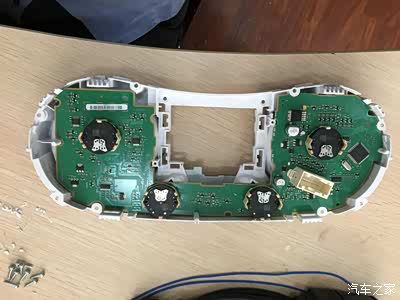

拆下来的组合仪表主板。待会同样也需要对它进行手术工作。。。上面白色的颗粒状的是仪表内的各个部位的前景指示灯（LED的灯珠）

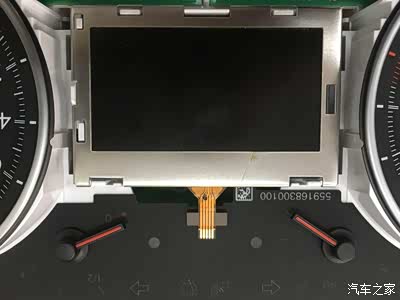

拆下来的单色白光的显示屏。功能单调得不能再单调了，功能方面也就只能开通一个档位显示。而且还是隐藏功能。不是一般人是开通不出来。

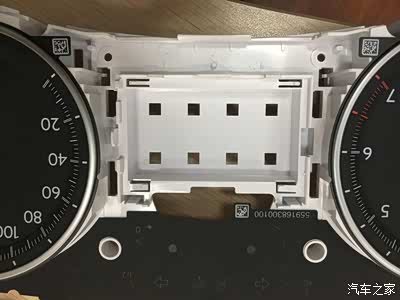

白色八个洞洞的位置就是原车组合仪表单色显示屏固定的位置。。待会手术的点。

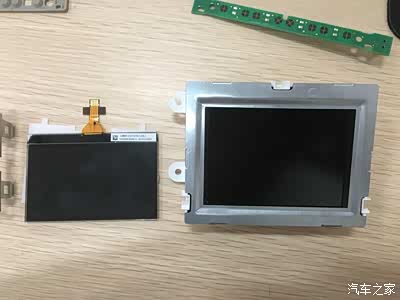

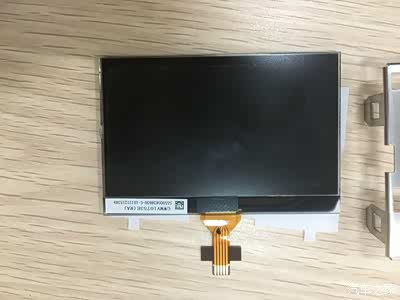

合影一张。左边大块些的是508的彩色屏。右边的为原车的单色显示屏。大小、功能、重量方面等等真的是天差地别。

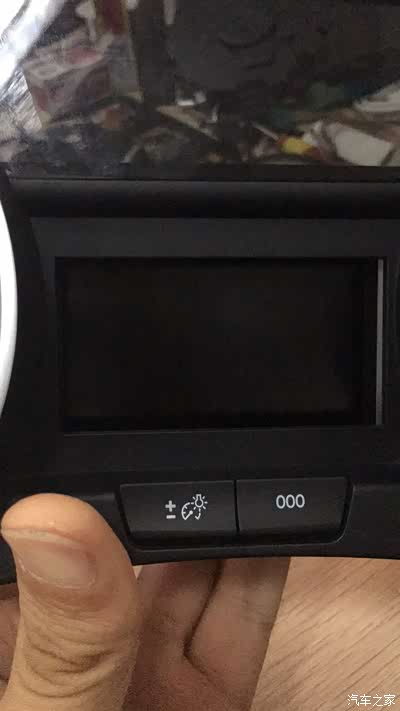

这个是原车屏外壳的显示框框大小。

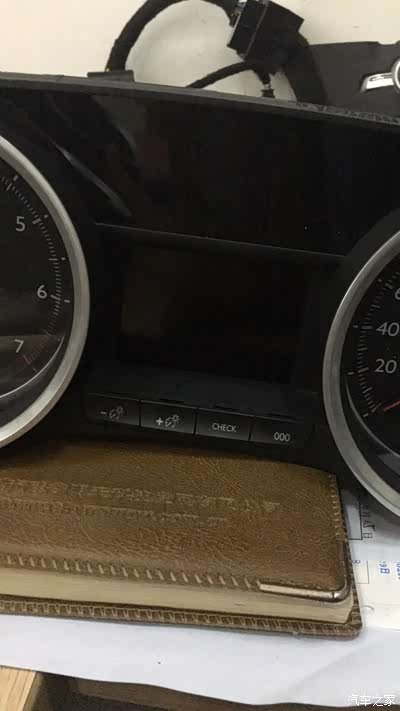

这个是顶配屏外壳的显示框框大小。进行一下对比。做好标记。待会好手术工作。

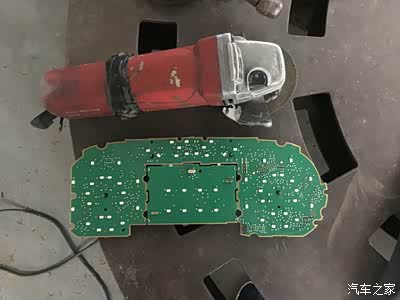

纪念一下原车组合仪表主板的全貌。。旁边红色的是手持式切割机。切割片已装好。等待手术进行。

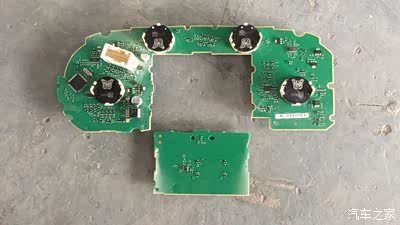

手术过程就不上传了。。太残忍了。我自己都不敢直视。。手术后的组合仪表主板。中间突出来，为了就是好放508彩屏。

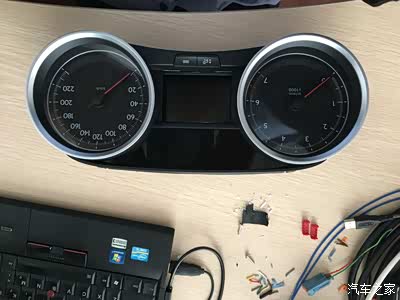

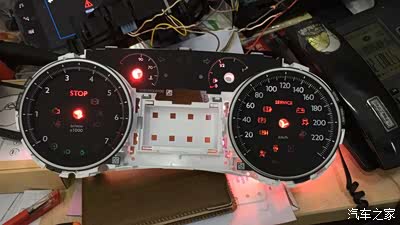

因为是全国全网第一台“手残”，组合仪表主板手术完之后测试是不是能正常使用，特意在维修平台上进行测试，结果是功能好好的。只是没有中间的显示屏了。这下可以放心的进行后面的手术工作。

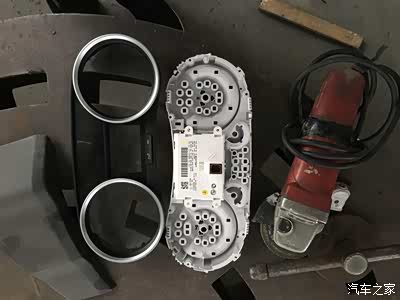

再次来到车间，带上了两个新的家伙。将对它们进行手术。一个是组合仪表中间部位白色壳休。另一个是组合仪表的“外套”。顺便把508彩屏带下来进行对比。方便切割手术过程中需要的大小尺度。

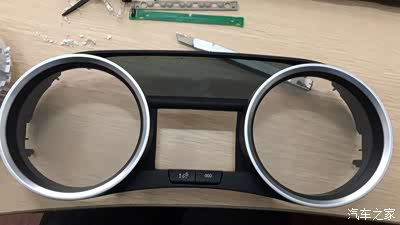

外壳切割手术后的效果。同样的有使用美工刀进行处理哦。。。一个字。累。。。两个字。很累。。。三个字。非常累。

切割手术后的组合仪表中间部位白色壳休的背面。。全是洞洞。中间彩屏显示的位置掏空了。

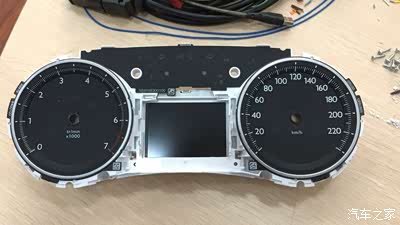

组合仪表中间白色壳体手术完后的效果图。自我感觉还是蛮不错的。。。切割工具只能处理中间大部分位置。其它的边边角角需要使用美工刀去修整。这就是最费时费力的地方。切割手术修整后从后面放入508彩屏到专用位置之后对比下效果。还是可以的。

唯一点不满意的。外壳黑色边框被玩太大了。。要是能再小一圈那就是完美的。。不知道当时画线的时候去看哪个美女去啦。。。

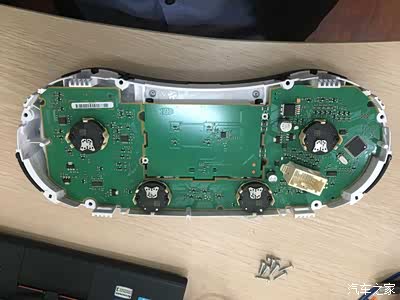

效果不错。比较理想。。。开始恢复所有部件。先把组合仪表的主板恢复回去。对准位置。按压下去就OK了。。。都是卡子。没有什么难度。

指针的恢复。。。这里一定要注意哦。。。需要使用拨下来的指针套着主板上的电机。。。将电机的位置旋转到0刻度的位置。。。然后再按压下去卡好指针。。。这也是为什么前面有说一定要把电机的指针旋转到最底0刻度的位置的原因。。。这个非常重要哦。。。不然到最后把所有的部件装回去跟我说指针不准。。那你们就再拆一次吧。

最后把所有的部件全部恢复好。上好螺丝。。。总共也就10颗。。应该不会有人会少装几颗吧。。。

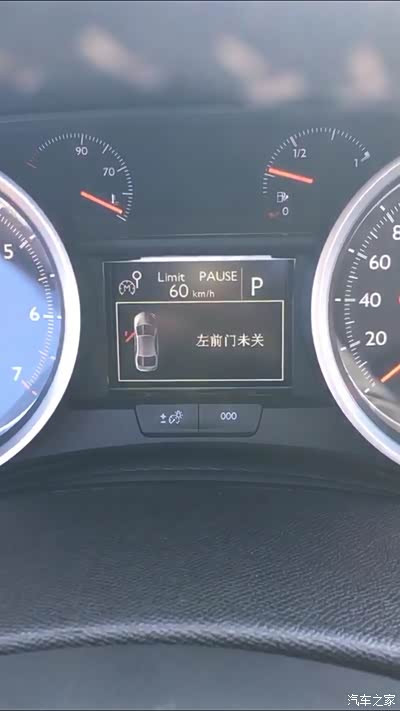

最终效果。还算是满意的啦。。。

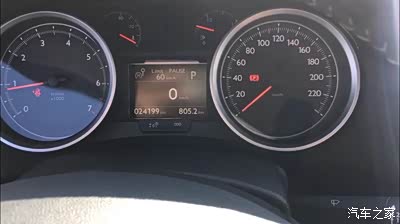

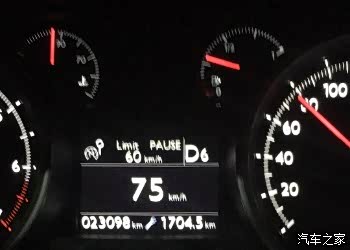

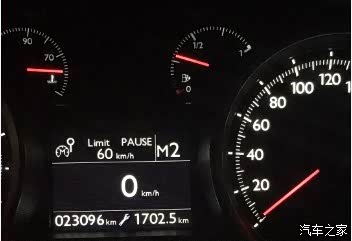

仪表所开通的隐藏功能之一。时速表及总公里数、小公里数。

仪表原功能。瞬间油耗。

仪表原功能。里程1油耗。

仪表原功能。里程2油耗。

仪表所开通的隐藏功能之一。同步收音机或U盘音乐。。。但U盘音乐的中文名称好像有些字不支持。。。听说是彩屏的字库问题。目前没有解决方案。

仪表所开通的隐藏功能之一。时间及外部温度显示。

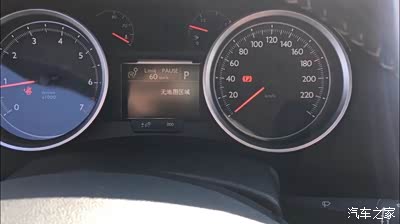

仪表所开通的隐藏功能之一。导航信息显示。因为我的车没有导航主机。这个功能就算是多余的了。正常显示的信息也就是在主机里设置好目的地，启动导航路径。。会在快到左转右转直行等信息的时候显示箭头提示。带当前道路的名称。

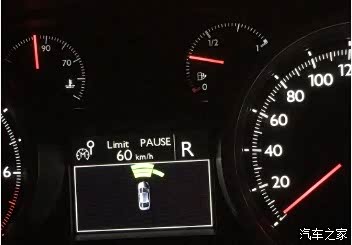

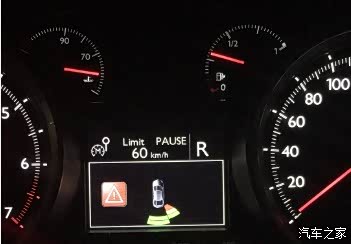

仪表所开通的隐藏功能之一。倒车雷达。。因为我的车有加装原厂的前雷达功能。所以才有前部的靠近障碍物提示。

仪表所开通的隐藏功能之一。倒车雷达。。

仪表所开通的隐藏功能之一。。档位显示。手动模式。

仪表所开通的隐藏功能之一。档位显示。没有拍清。。将就着看吧。。大概就是这个意思。。。

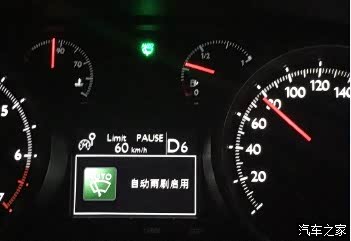

仪表原本功能。。。加装了自动大灯和自动雨刷。。这里同样的会显示。。水箱温度与油箱中间那个亮着的绿色灯是自动雨刷的图标。。。亮着表示自动雨刷启用着。

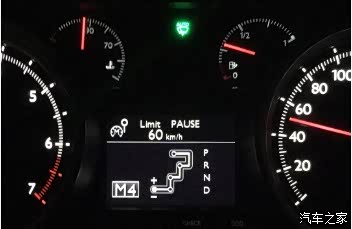

仪表所开通的隐藏功能之一。蛇形档位显示。。。。

这个功能不知道是不是原本就有的。。。。反正我的是有显示。。。也就不管了。。。

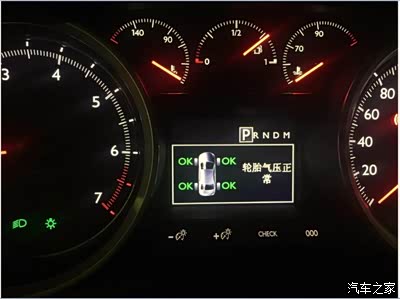

原来数据是有这个功能的。。但怎么都不显示。。不知道是不是跟间接式胎压和直接式胎压功能有关。。。目前还没找到原因。。

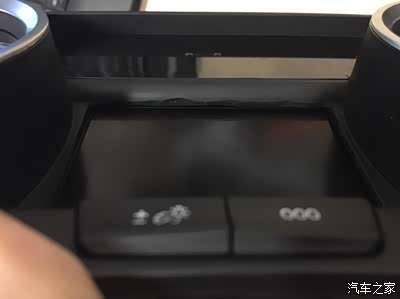

昨天下午重新调整了下。。。目前贴合完美。

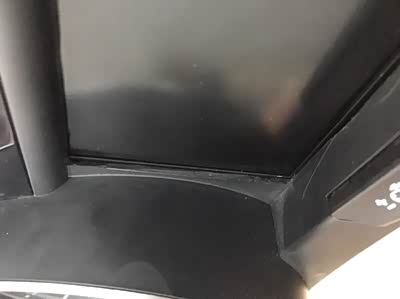

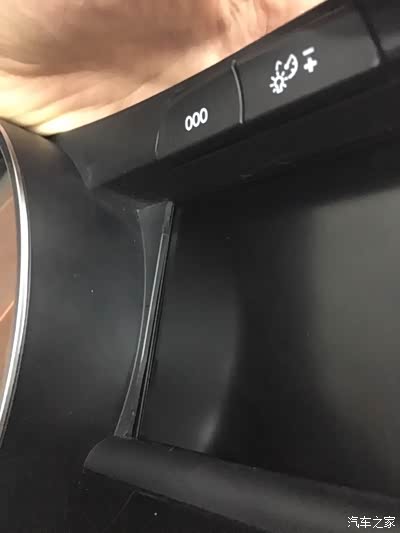

屏幕侧边

昨天下午重新调整了下。。。目前贴合完美。

屏幕侧边贴合效果

昨天下午重新调整了下。。。目前贴合完美。

屏幕顶端贴合效果

至此。半天的时间。自豪版的仪表就改装完成。。。心血是有的。。。做第一个吃螃蟹的人吧。。。
