装了一段时间了，今天整理一下发个贴给兄弟们参考，另作存档备查。
我改的是门板内安装的自动升窗器，待机电流在10ma以下，挺省电。车子是15N自进款，门里没有常电，后来从保险丝盒穿过线束拉了一根过来。
我改的是门板内安装的自动升窗器，待机电流在10ma以下，挺省电。车子是15N自进款，门里没有常电，后来从保险丝盒穿过线束拉了一根过来。

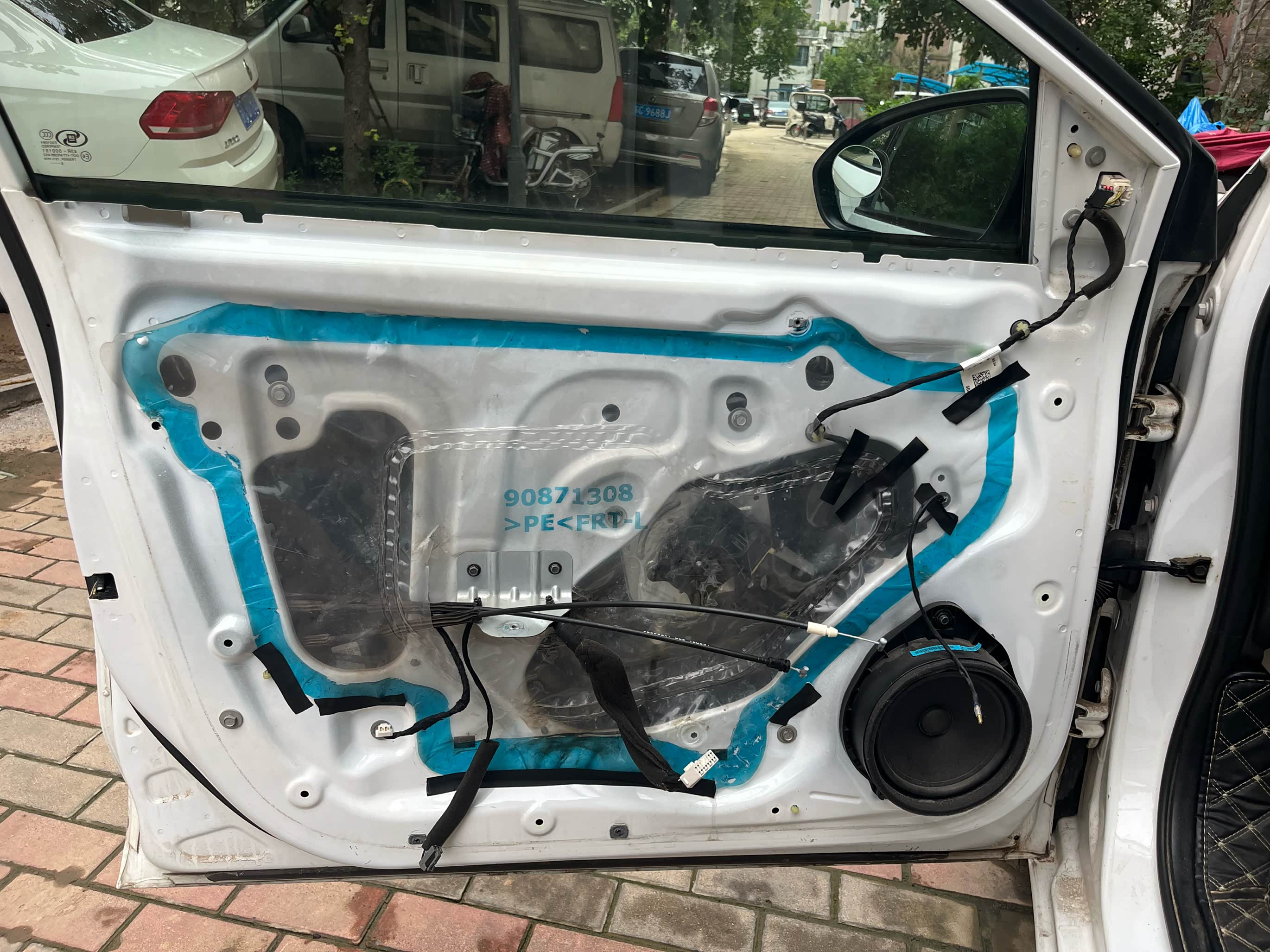

就是图中喇叭那儿垂下来的那根线
自动升窗器能实现锁车自动关窗，挺方便的，但有一个缺点，就是在行车中我想只开一点点缝隙比较难，因为自动升窗器是一键升降的，升窗动作幅度大，按快了是一键升降，很难微调玻璃升降，我就萌生了加个开关的想法。
网上没有自动升窗标志的开关，于是我自己画了一个，并订制了开关。
网上没有自动升窗标志的开关，于是我自己画了一个，并订制了开关。
终稿图，如果大家有需要可以下载使用
成品到手了，这个是19mm的大电流开关，带白背光，能过10A的电流，升窗器够用。建议大家定制22mm直径的，19mm的用起来感觉略小。

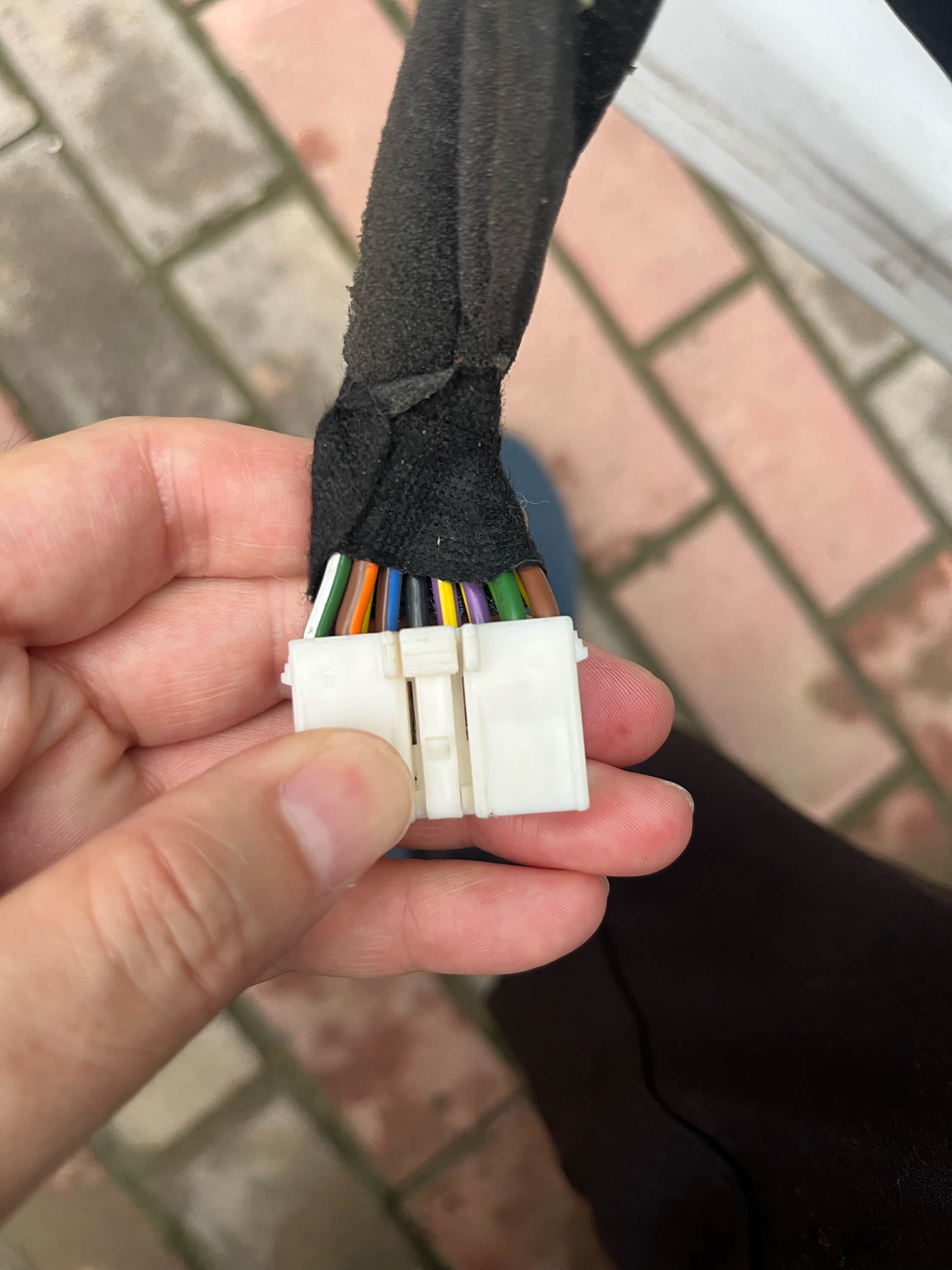

量一下插头，找到ACC和地线。
插头这个方向看从左往右第4和第6脚就是地和ACC
第5脚也是ACC
背光供电接ACC和地，串了一420K的电阻，这样亮度和仪表盘最低背光差不多。
因为面板这装了一个定速巡航开关，自动升窗开关就装在门上了。
焊好插头，在车门上找个合适的位置钻孔、接线装车，成品如下图：
好了，以后可以随时开关了。
不按下去就是关闭升窗器
按下去接通升窗器

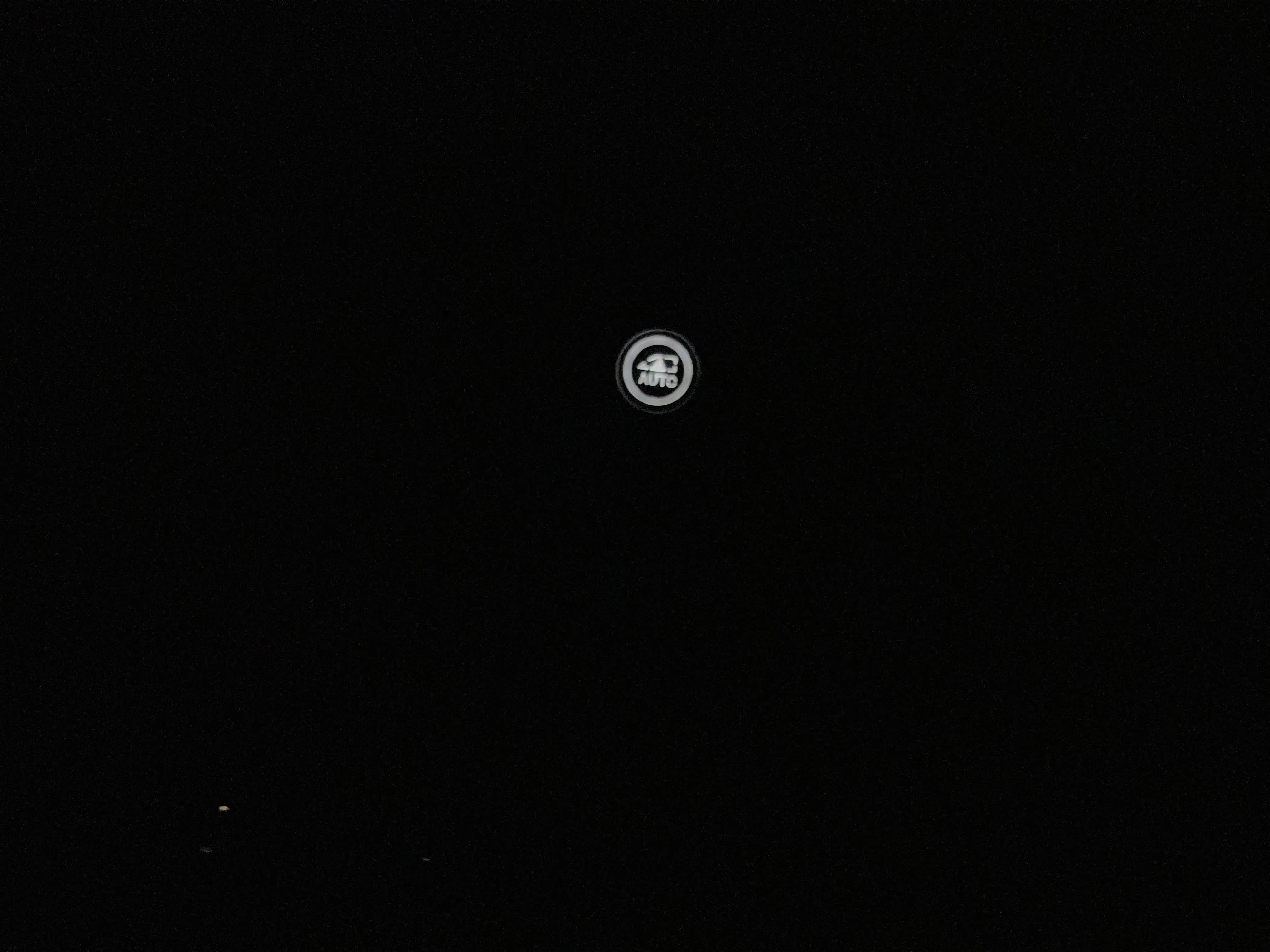

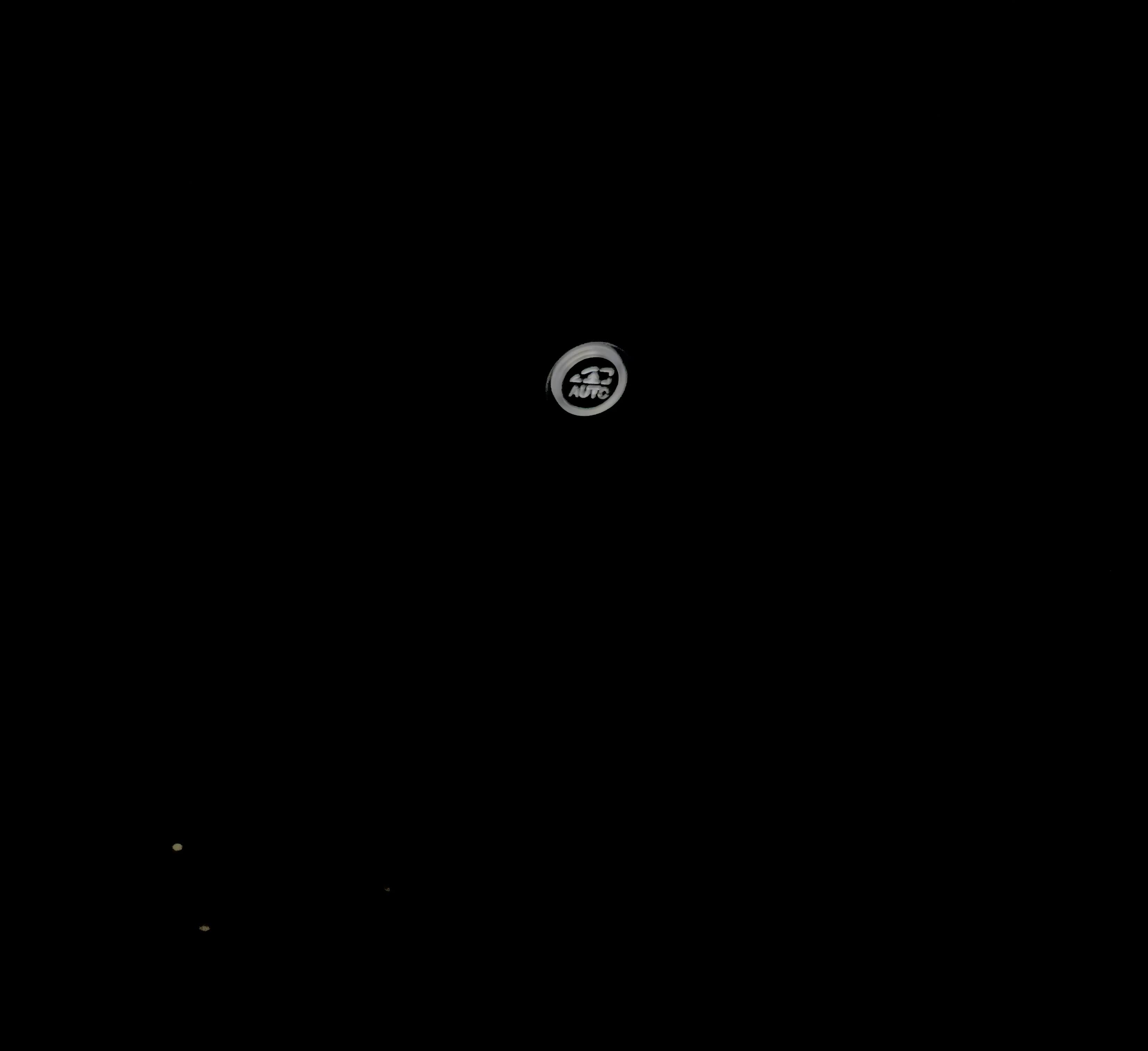

夜晚效果：
好了，收工。
