问 09爱丽舍保险盒问题

删除推荐精华置顶取消置顶关闭回复打开回复楼主禁言移动帖子重置头像操作记录

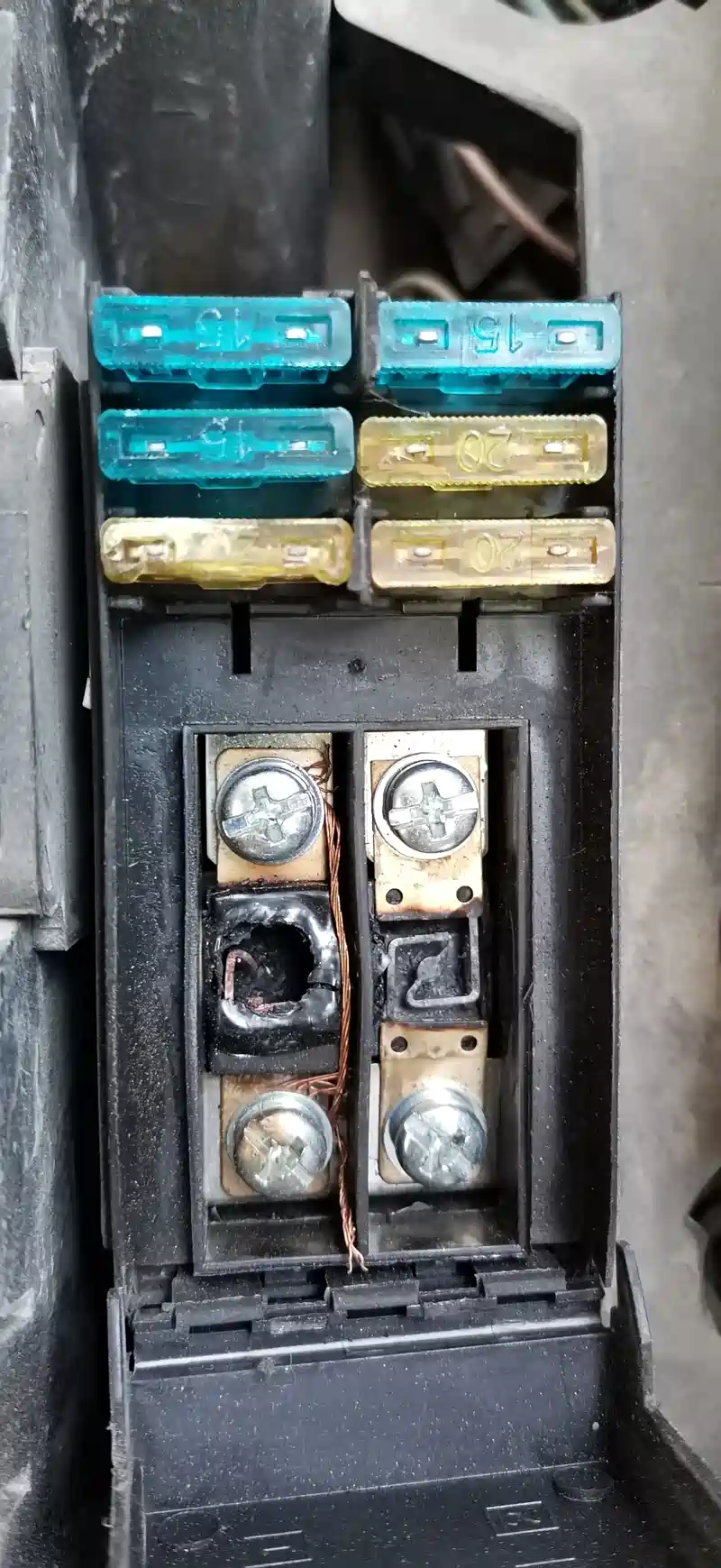

大家请看图，右边的怎么烧成这样，没断，这是什么保险呢，听说是风扇，不知是不是，

打开汽车之家阅读体验更好

左边是左侧的，右边是右侧的，电流都不小，但是右侧只管单边，也高速模式下，右侧只管右侧风扇的供电。

这个风扇电路是串并联，低速时串联，都走左侧保险，串联低速时候右侧无用。高速是并联，左边走左侧右边走右侧分别。

2020-09-10 19:02 回复

左右水箱散热风扇保险丝。

2020-09-10 18:59 回复

沙发

北城小爱 2020/09/10 18:59:25 发表在沙发

左右水箱散热风扇保险丝。

上边6个保险呢

2020-09-10 19:00 回复

板凳

2020-09-10 19:02 回复

地板

北城小爱 2020/09/10 19:02:01 发表在地板

左边是左侧的，右边是右侧的，电流都不小，但是右侧只管单边，也高速模式下，右侧只管右侧风扇的供电。这个风扇电路是串并联，低速时串联，都走左侧保险，串联低速时候右侧无用。高速是并联，左边走左侧右边走右侧分别。

原来如此，上面小保险，也是？

2020-09-10 19:09 回复

ats7k2hsr 2020/09/10 19:09:32 发表在 4楼

原来如此，上面小保险，也是？

经典爱丽舍的电路版本非常多。
上面的小保险如果没有30A的，就表示没有风扇用的了。
20A的是发动机电脑用的，应该是两个，还有两个15A的可能是雾灯或ABS辅助

中间的两个一个15一个20的应该是备用保险丝。

2020-09-10 19:28 回复
