自己加温度控制器改自动空调,并引出USB线(给精哦)

上次出游一家三口去广东台山浪琴湾游玩 :office:

结果回来太晚了,9点钟才回来,一路上高速飞奔,全程空调,冷得直发抖,只有一开一关,忽冷忽热,儿子差点就感冒了!回来一想,唉,这个手动空调真的要改一下才行了!!于是上网打资料,网购温控器!

为了儿子以后舒服点.想办法改改吧!顺便把上次CD升级了,忘记了把USB线引出来,这次也一起办了!

好,直接进入话题!

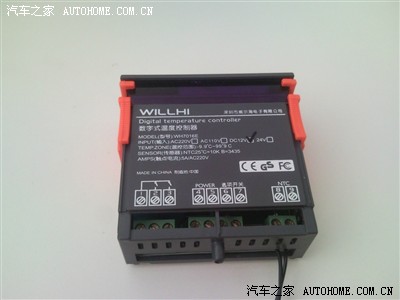

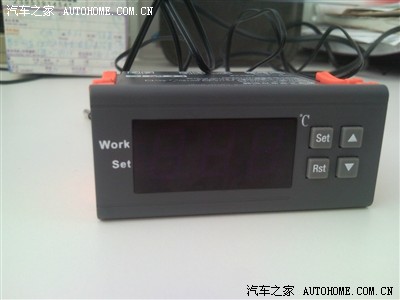

这是网购的温控器型号：WH7016E:（65元，运费10元共75元）

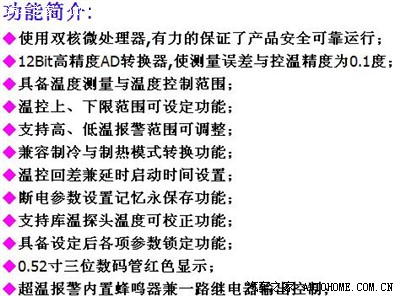

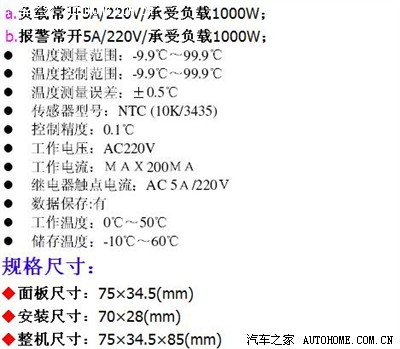

功能如下:

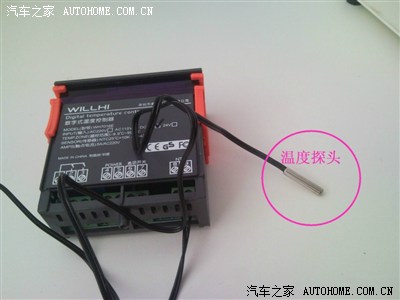

这就是温度探头

这就是我自已想改装的线路图，

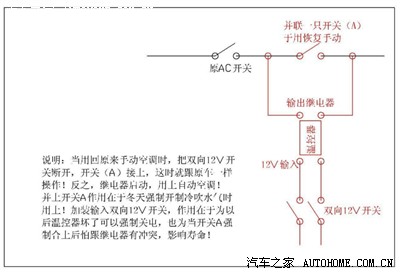

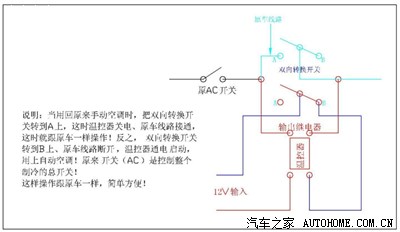

后来改好了，用上了才发现我的线路原理图不好用！最好还是改成这样，大家要改，按下面的改吧！

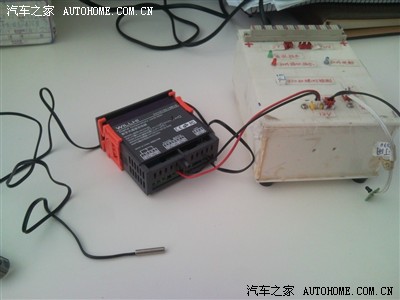

好!在没装车之前,先简单试试先!

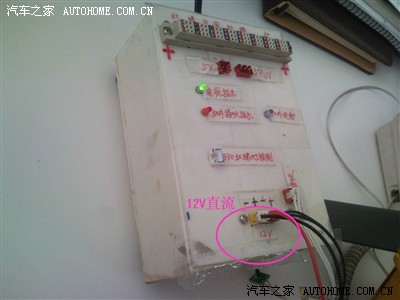

找到12V直流电源

接好线,

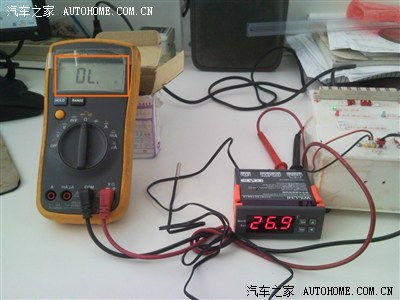

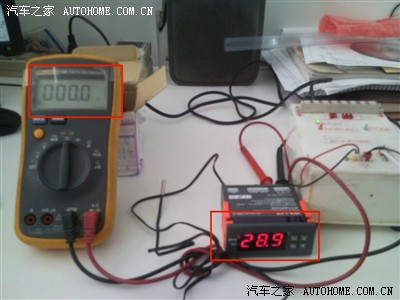

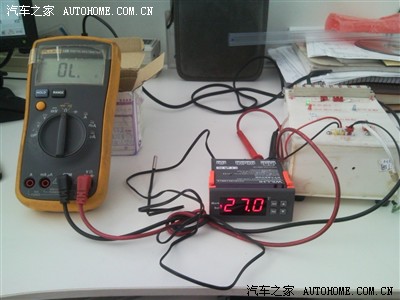

接好万能表

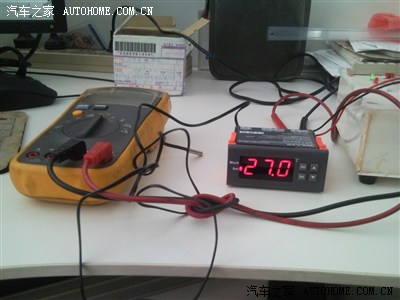

设定温度27度

当温度超过27度时,看万能表,继电器应该闭合了(等于制冷了)

当温度低过27度时,看万能表,没变化继电器应该是断开了!不通电!

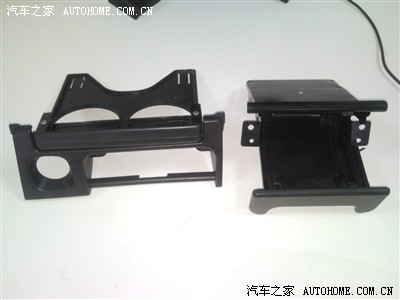

这就是我的车要放温控器的地方,就是我想把烟灰盒取消了,自己外加一面板用来装温控器,还有开关,还有USB接口

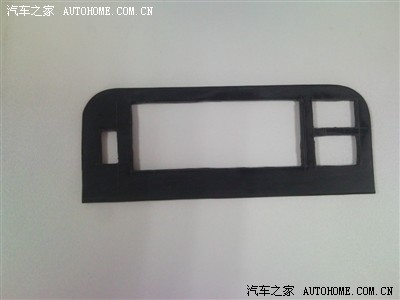

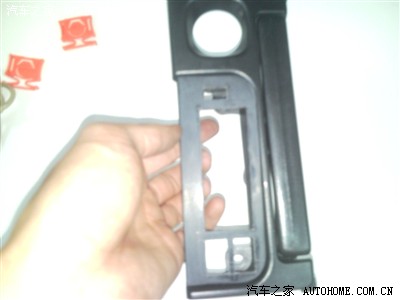

这就是自做的面板

看看它能不能配上

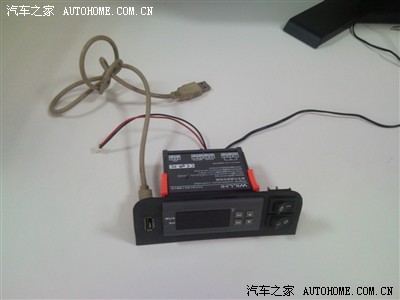

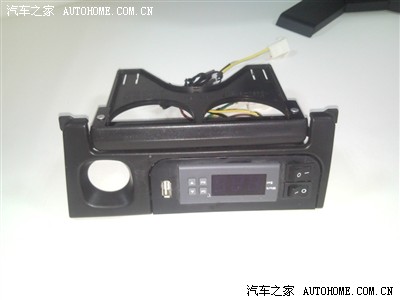

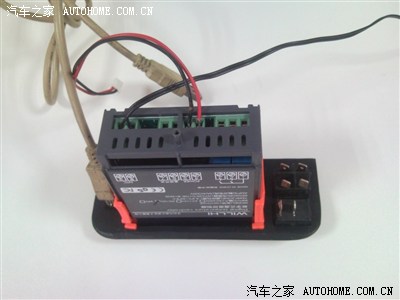

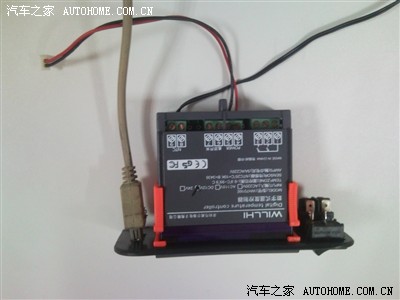

试装装上开关跟USB口

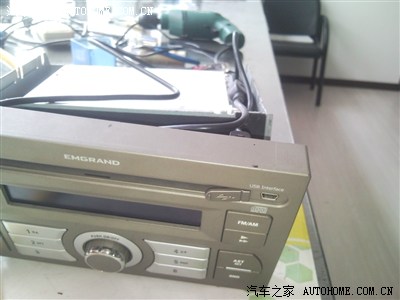

好,拆下CD,打USB线!要把它引出来

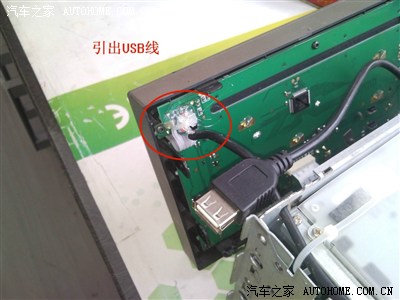

这就是引线点,

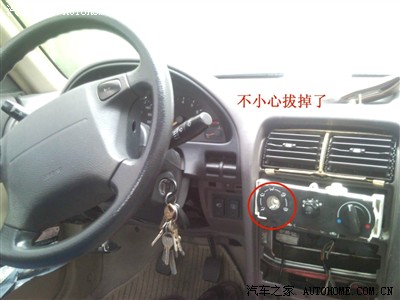

在汽车拆中控面板时,不小时把风量转向旋钮拔下了！麻烦！（千万别拔，相当麻烦，下面有介绍怎么装）

好，开始找AC线了！中控面板怎么拆这里不祥说了，只说说找AC线吧！

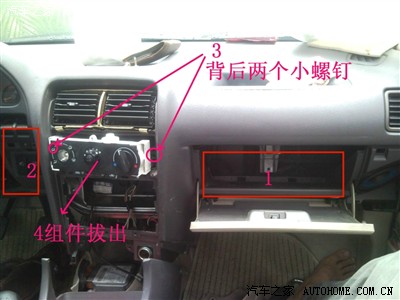

1先把副驾的小抽屉内板拆了，令手可以从这里伸去吹风组件后面

2再把正驾的脚部面板拆了，令手也可以从这边伸去吹风组件后面

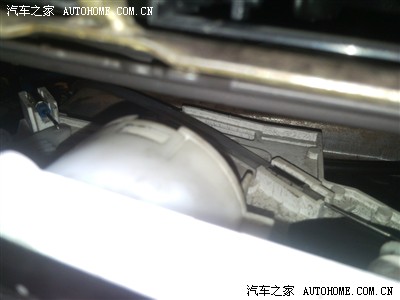

3用手摸摸吹风组件后面，发现它反面有两颗螺钉，把手跟螺丝刀都分别从正副驾驶位伸进去，从里面把螺丝钉拆了，注意要用短小的螺丝刀，太大伸不进去

4，把风机组件拔出来一点

 这样就可以把原来、拔错的风量转向旋钮，装回去！装时要注意角度，要不会对不上每个档位！

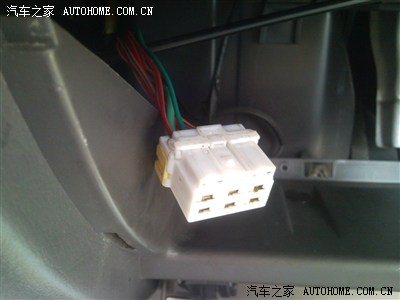

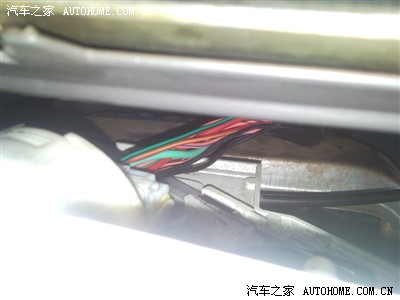

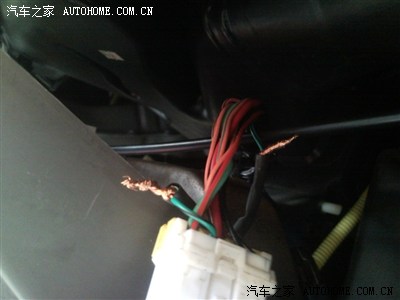

 现在可以从风机组件后线看到有一束线，

这张是拔了线束的图

好！现在开始找AC线了！，用万能表负极接上点烟头的地线，拿正极去量哪线(当AC键按下时，有电压（12V），当不按下AC键，没有12V时)就是AC线！就是它，看！把它剪断了！并串联上温控器输出的继电器

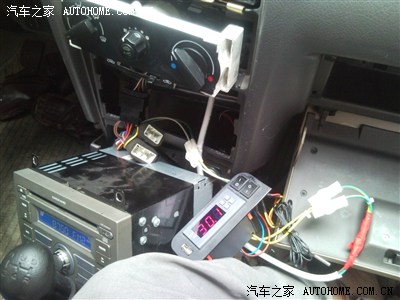

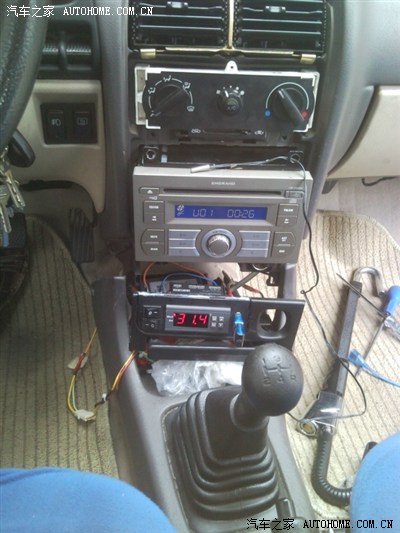

接线后，接上线件，准备试用！（我的12V是直接在CD机取电）

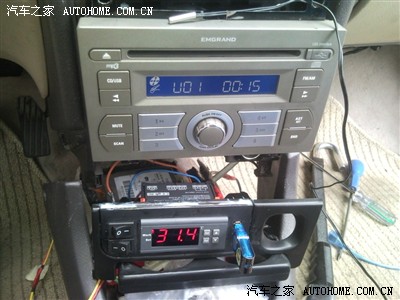

一切正常了，温度控制到位，USB也能插上U盘听歌了！爽！

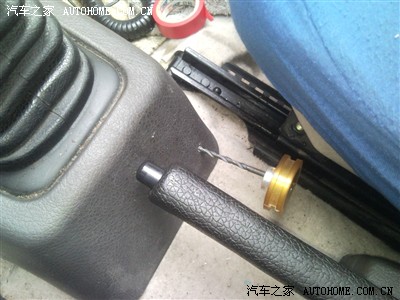

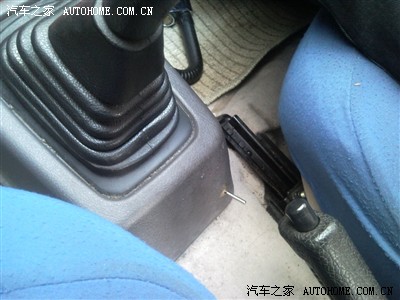

好。钻个小孔，装个小温度探头

这是装了的图片

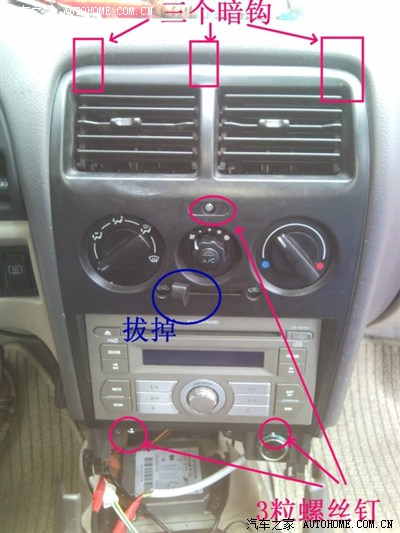

开始把组件装加去了！上个图给大家看看，CD中控面板的拆除图，供车友参考！

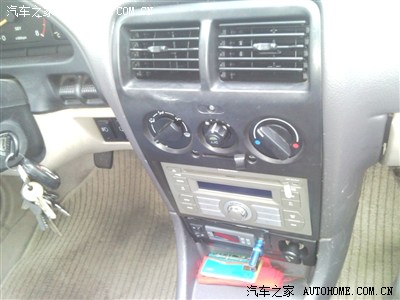

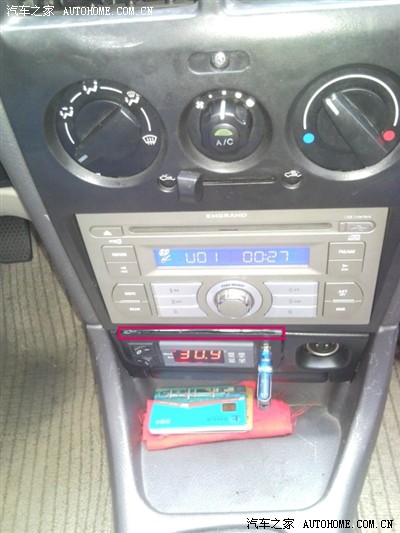

这就是装好的车车图了，

完美吗？

不完美，对了！这是差点！这是有点色差，我的有胶水是白色的，以后用黑漆搞下黑色就行了！

最后上图，我的工具

好！因为装装拆拆，接线都要伸手进中控台，结果受伤了！

上图。

严重看低长安铃木的板金工艺，哪里面的铁板跟刀子没什么区别！

 建议大家以后一定要带手套工作！

好了！

作业完成，认为好贴一定要顶哦！！！！

最好上上图,广东台山浪琴湾游玩 的手机拍的图片!将就一下吧!不太清楚!
