钥匙终结者！！手舒必看的好贴！

改装本身对我来说是小菜一碟,但是为了向大家展示改装原理,优化改装思路(尽量简单,容易操作),费尽了大量心血编辑此贴.谢绝任何形式的转载!

筛选改装方案的原则是:操作简单,免破线.

申明:以下改装,基于成品进行改装,主机,线束都是现成的(由本人制作). 如果拓友们想自制DIY改装,原理部分以及改装流程(精确到每一颗螺丝,每一个卡扣的拆装)都有极大的参考价值!

为遵守版规,所有可能有广告嫌疑的部分全部马赛克.

重要提示：需要链接的，只能发私信，但是陌生人之间发不了私信，请参照下贴修改下设置。

http://club.autohome.com.cn/bbs/thread-c-77-17617620-1.html#pvareaid=103364

以下将分几部分来讲:

 (1)升级遥控必要性及可行性分析(2)改装原理(不想深究原理的,请跳过此章)(3)套件展示(4)快速接线卡使用方法(5)真人示范改装流程

                                                  第一篇:升级遥控必要性及可行性分析

必要性:

         1,下雨天淋雨开锁,关门

         2,装载东西的时候,要放下物品,掏钥匙开门,很不便,特别是雨天,地面上放物品会弄湿,

        3.晚上找不到钥匙孔,弄老半天.

        4.现在大部分车都有遥控,没有显得掉B格.

可行性:

       方案1: 原厂接收器             X宝价180元

                   原厂钥匙                 X宝价350元

                   豪华版BCM             X宝价650元

                  优点:原厂品质     缺点:成本高1200元,更换BCM是个巨大的工程.

         方案2:  铁将军                   X宝价150元左右,安装费100-200元不等.

                  优点:成本低, 功能多.

                   缺点:安装极其复杂,破线,搭线,剪线,二十多根.到处是胶布,缠绕有点撕拉乱接的感觉.并且其品质,很大程度上决                    定于安装的师傅,如果是一个严谨,经验丰富,负有责任心的师傅,品质还是有保证的,如果是一般的师傅,恐怕品质                   就能保证了.更有甚者在之家的贴上看到4S装出的铁将军都有问题..

         方安3:本方案

                   缺点:功能单一到令人发指,除了遥控开关门,无其他任何功能

                   优点:安装过程免破钱,只要夹上2个快速接线夹,然后插上OBD接头就完成.成本最低.

                                                  第二篇:改装原理(不想深究原理的,请跳过此章)

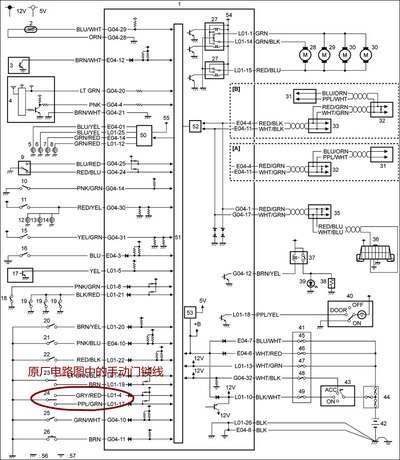

第一张图片来自于奥拓原厂YC5资料.看图说话.

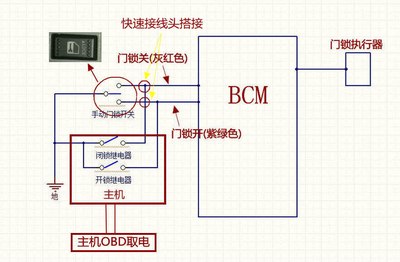

第二张图片,本改装系统图.(通过主机的继电器动作,代替手动门锁开关)

申明几点:手动门锁信号线相对于BCM只是信号输入,且是一个触发(即开关闭合一下随即松开),BCM收到输入信号以后,控制门锁执行器锁门开门.

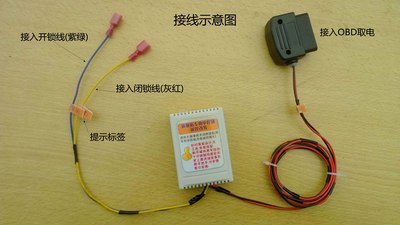

第三张图片:实物版接线图

图片够清楚了,还不懂的.就不要纠结了吧.直接看改装过程.

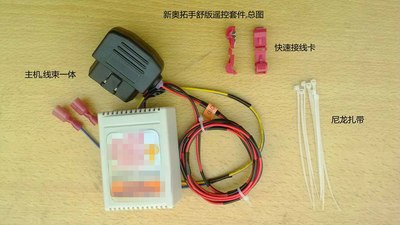

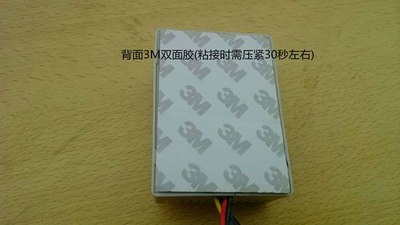

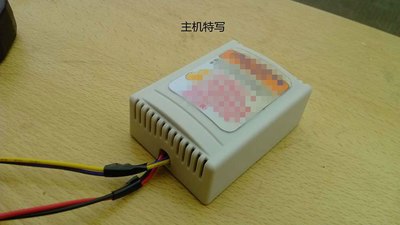

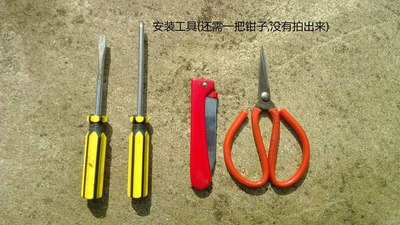

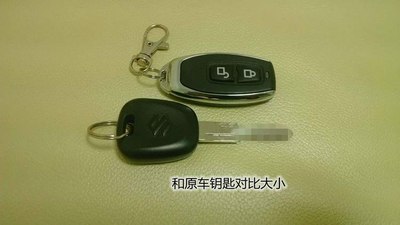

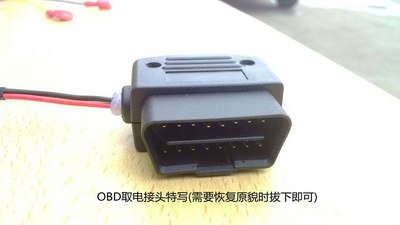

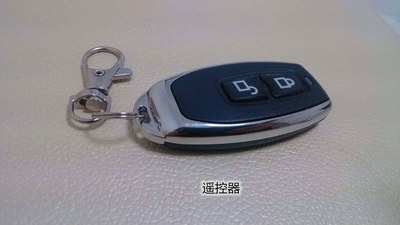

第三篇:套件展示

                                                       第三篇:快速接线卡的使用方法

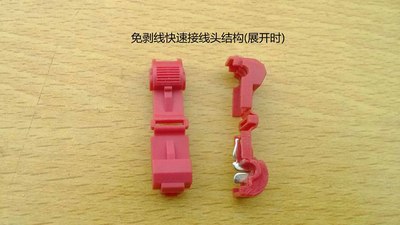

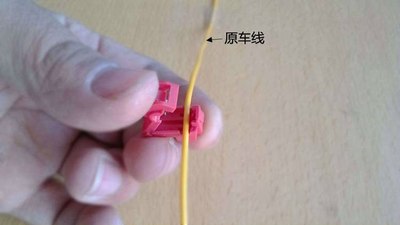

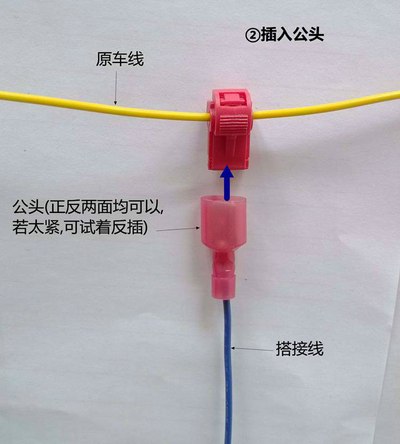

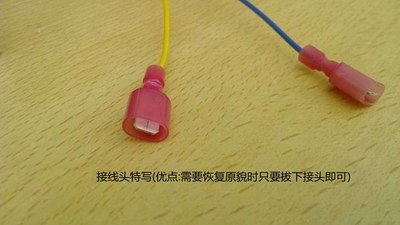

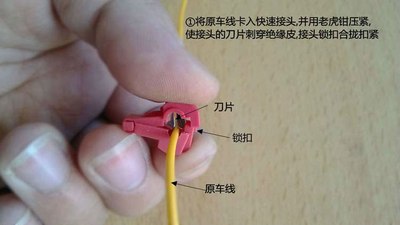

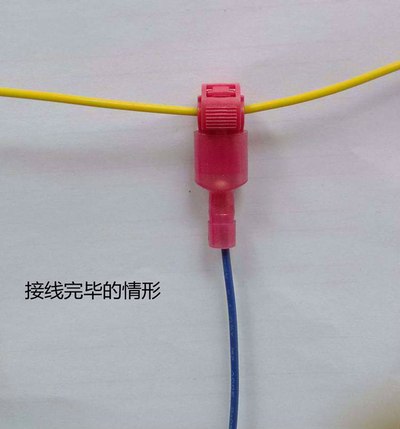

改装中为了免破线,特意用到一种快速接线卡,特意把这种接线卡的使用方法独立出来.使大家能了解.上图片!

                                                             第四篇:真人示范改装流程

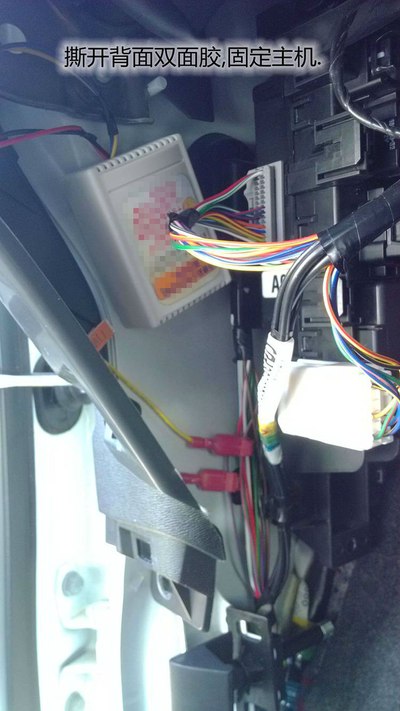

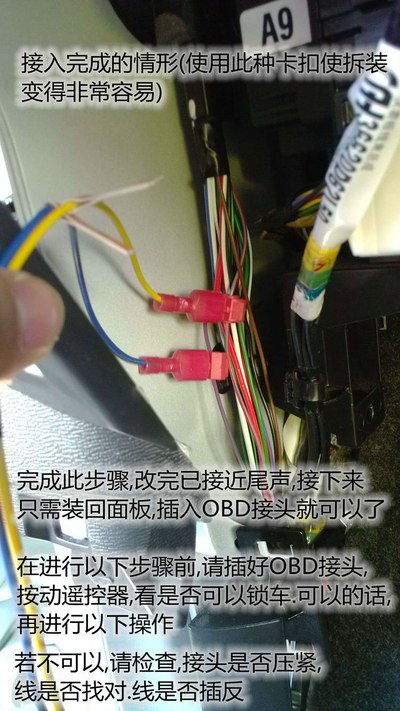

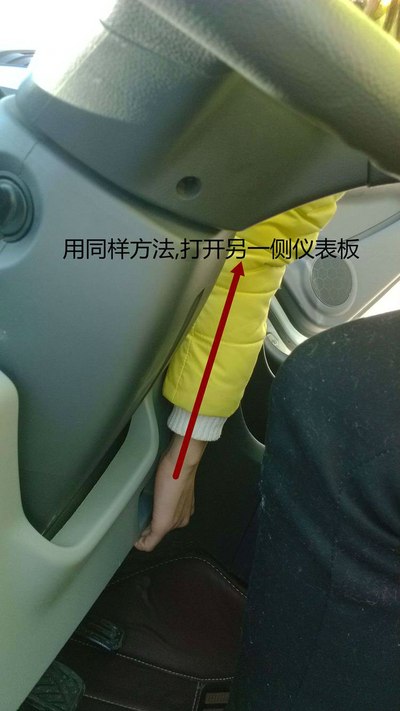

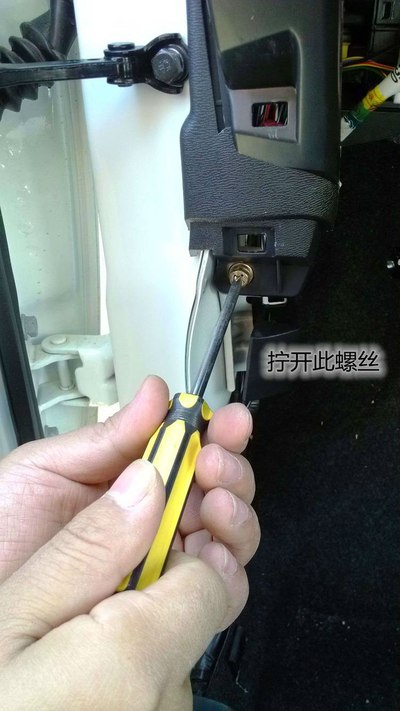

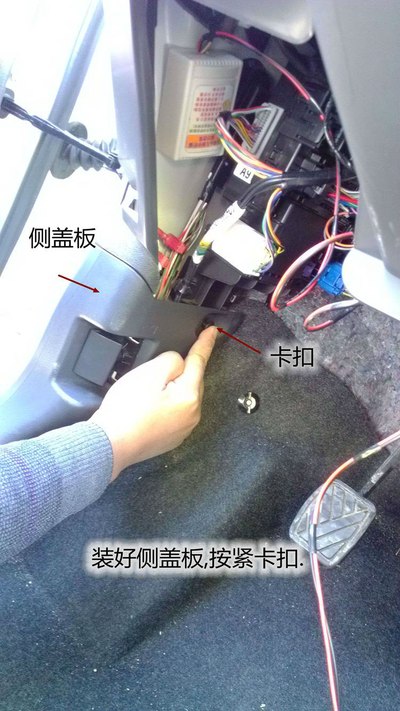

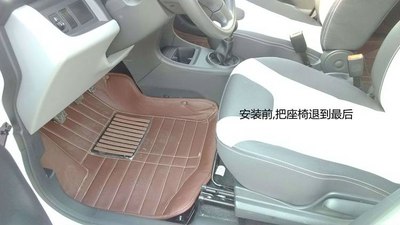

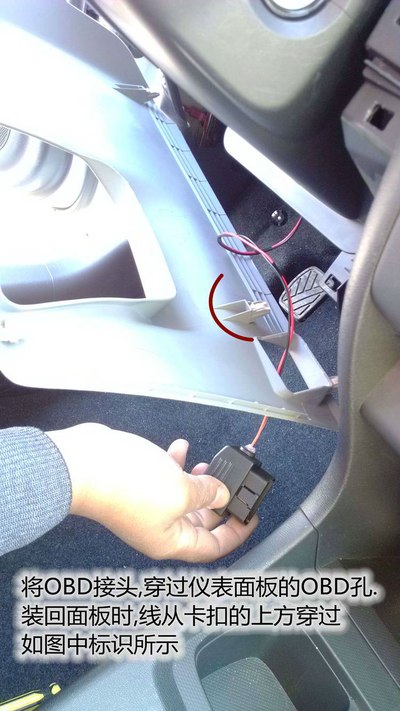

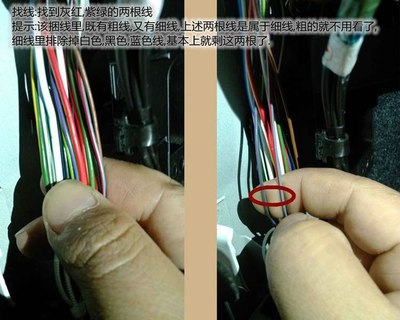

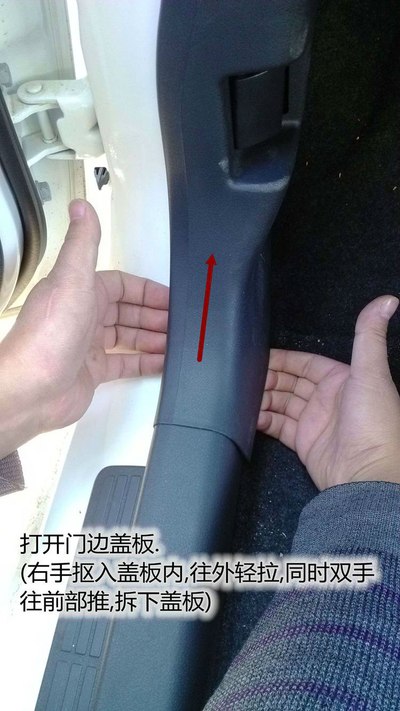

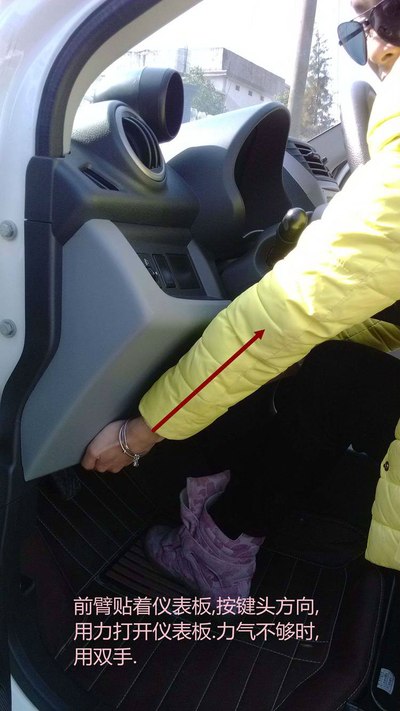

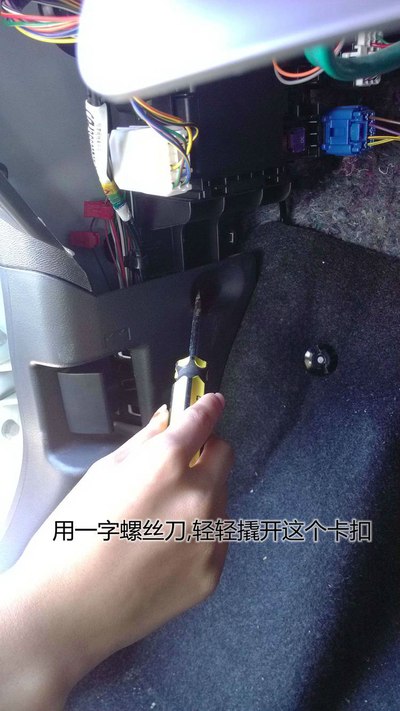

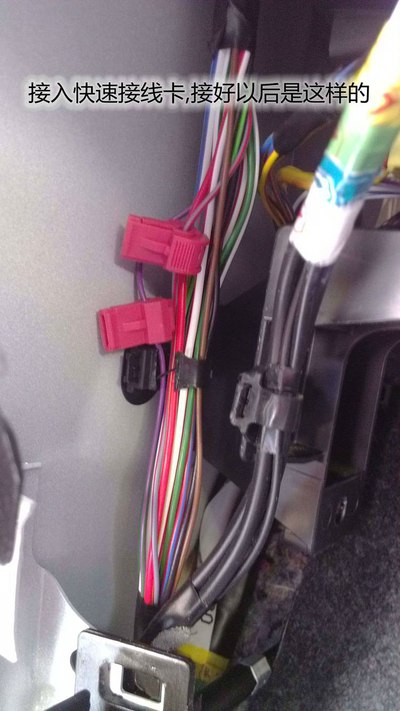

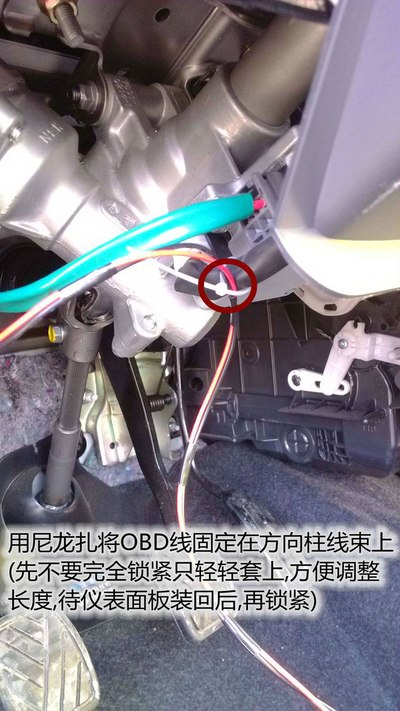

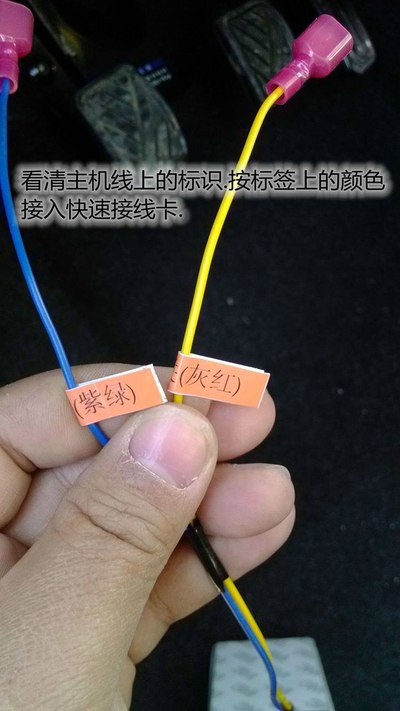

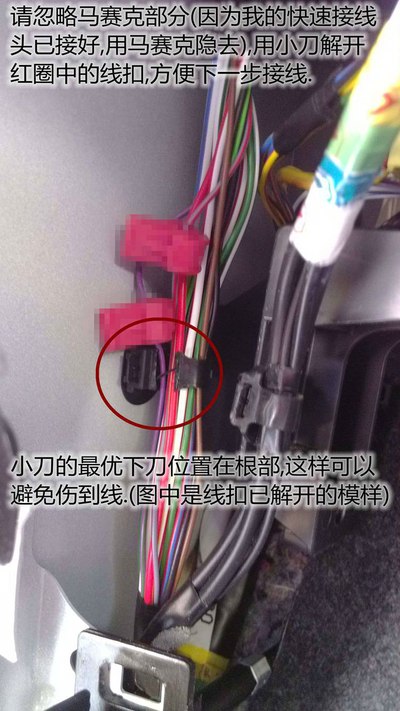

图片都是按顺序编辑好的,图片上有文字说明,直接看图片.

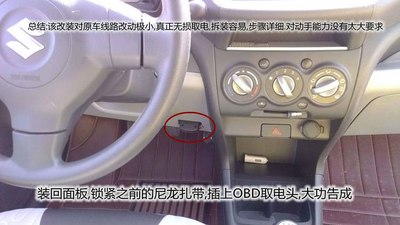

                 1 原理清晰,不对原车造影响

                 2 OBD取电,不破线

                 3 使用免剥线快速接线卡,牢固可靠,一分钟即可拆掉还原.

                 4 安装简便,整个改装过程控制在十分钟内.

全文完,谢谢看贴~
