新奥拓蓝牙车钥匙改装方法二

新奥拓蓝牙车钥匙改装方法二
阅读本帖前请先看我的上一贴“新奥拓蓝牙车钥匙改装方法一”，内容相同的就不在赘述，
本帖是改进版，以解决“锁车后车钥匙可以继续插在锁孔内不用拔出来”。

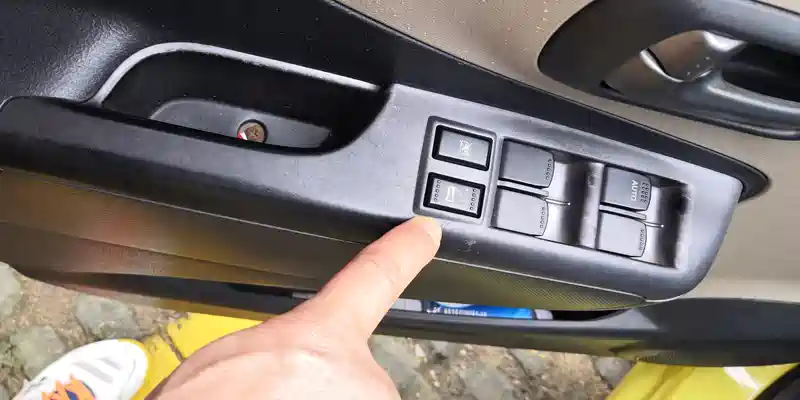

安装条件：驾驶位只要有中控锁（图1）就可以。
好处：出门不用随身带车钥匙了，拧东西、打伞不用拿车钥匙了，可以远程给家人朋友密码开车。
优点：改进版无需破损原装的遥控车钥匙了，锁车后车钥匙也不需要拔下来了。
缺点：开锁上锁没有喇叭提醒还是不方便、但已预留“喇叭提醒”方案、改装方法见下期“蓝牙车钥匙改装方法三”。
改装方法：

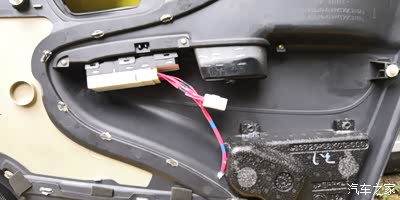

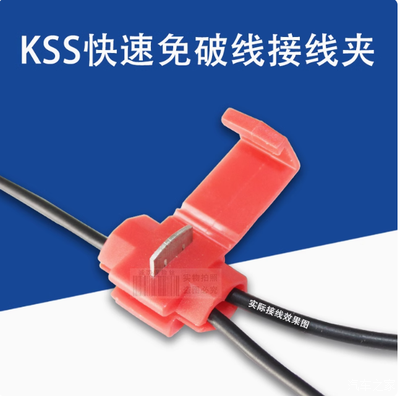

1. 先拆开驾驶位的车门，在中控锁插头上加个中控锁延长线（图2）、延长线中间需要引出4根线，也可用免破线卡（图3）从原来的中控线缆插头直接引出4根线（解锁线--细紫绿、上锁线--细灰红、中控电源--粗白蓝、地线--粗黑），在下面打个小孔把引出线穿到外面（图4）。

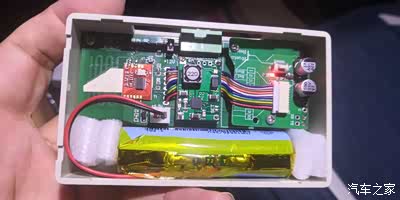

2. 因为车门内没有常电，所以用锂电池供电，充满电可以用6个月以上，平常开20分钟充的电就够用20天了，改装好的板子见图5，pcb板与元件都是在tb买的很便宜，焊好的pcb板看起来很复杂，其实就是把蓝牙模块（右）、充电模块（中）、喇叭发射模块（左）、和几个0603的电阻电容焊上去就行了，盖上外壳（图6）插到车门引出的4芯插座上去就完工了。
测试后感觉不用拔车钥匙用起来太方便了，上车一拧就可以启动车子了。
