补交普力马加装车载电台作业（申请加精）
- maocao2011
- 0浏览 · 2012-02-29 00:18
本人是业余无线电爱好者，呼号：BG8SCK，有了小马以后，自然要在车上把电台装上了。把电台室的车台选了一遍，最后决定用我买的第一部电台，八重洲的8900R，这部电台是4个波段收发的，有29MHz、50MHz、140MHz和400MHz，其他频段（一直到可以到800MHz）只能收，不能发。关键这个电台是分离面板的，比较方便安装。
![]()

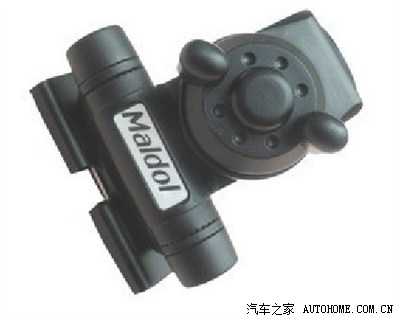

然后还是选用老鹰的边夹
![]()

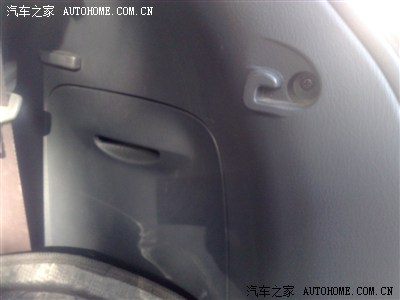

下面，要找地方装电台主机了，找来找去，发现在车尾右后的工具箱比较合适。
![]()
打开工具箱的盖子，在钣金上有片“龙骨”，在上面打两个眼，装上电台的支撑架，然后把电台固定在支架上。
![]()
然后，要把各种线全部拉到电台做连接。
![]()
走线路径如下
![]()
将馈线塞入后门玻璃的缝中，顺玻璃缝向上走线直到玻璃上部，然后转向后门中部。
![]()
从玻璃中转出来以后，要将左边后门的线束套管靠后门一侧切一个小孔，把馈线穿入，然后将车顶的饰板掰开一点，就能见到穿入的馈线。让馈线在车顶饰板内往右下穿，最后在工具箱中能将馈线拉到适当的长度。现在才能将馈线接到天线的插头上。
![]()
装上天线
![]()

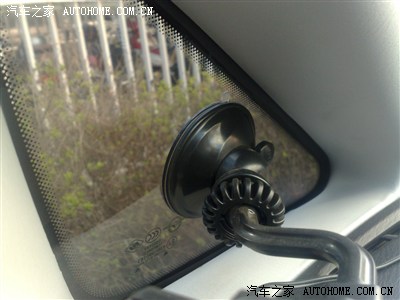

用一个固定导航仪或手机之类支架，把吸盘固定在左A柱后的三角形玻璃上
![]()
用可活动的夹子把电台面板夹住，怕脱落的话可用双面胶粘住，这张照片可以看到电台的品牌和型号。
![]()
开机测试。电台面板右后方的是小音箱，只露一小张脸。
![]()
这是原配的手咪。
![]()
手咪平时不用的时候放到这个小洞里。至此，车载电台安装完毕。
![]()
另外，天线是宝贵的，又是很容易被偷走的，所以就麻烦一点，需要使用的时候就放上去，不用的时候取下来，为防止天线座子被雨水、灰尘沾污，可用一个塑料罩子罩上。
接下来就是选用天线，我采用台湾老鹰牌144/430MHz双段天线，这只天线买来时直接用天线分析仪测量，在两段都有非常好的驻波，V段驻波1:1；U段驻波1:1.2，在使用中证实天线效率也不错。
然后还是选用老鹰的边夹
下面，要找地方装电台主机了，找来找去，发现在车尾右后的工具箱比较合适。
打开工具箱的盖子，在钣金上有片“龙骨”，在上面打两个眼，装上电台的支撑架，然后把电台固定在支架上。
然后，要把各种线全部拉到电台做连接。
装天线座并拉馈线
走线路径如下
将馈线塞入后门玻璃的缝中，顺玻璃缝向上走线直到玻璃上部，然后转向后门中部。
从玻璃中转出来以后，要将左边后门的线束套管靠后门一侧切一个小孔，把馈线穿入，然后将车顶的饰板掰开一点，就能见到穿入的馈线。让馈线在车顶饰板内往右下穿，最后在工具箱中能将馈线拉到适当的长度。现在才能将馈线接到天线的插头上。
电台的电源线要直接接到电瓶上，挡火墙上有预留的洞，找一个把电源线穿过来就行，电源线要选能通过10A左右电流的线，所以一定不能太细了。
电台的面板和扬声器放在左仪表台上，所以也要把连接线通过车侧面拉到工具箱，把线束的插头全部插上，盖好工具箱的盖板。
装上天线
用一个固定导航仪或手机之类支架，把吸盘固定在左A柱后的三角形玻璃上
用可活动的夹子把电台面板夹住，怕脱落的话可用双面胶粘住，这张照片可以看到电台的品牌和型号。
开机测试。电台面板右后方的是小音箱，只露一小张脸。
这是原配的手咪。
手咪平时不用的时候放到这个小洞里。至此，车载电台安装完毕。
另外，天线是宝贵的，又是很容易被偷走的，所以就麻烦一点，需要使用的时候就放上去，不用的时候取下来，为防止天线座子被雨水、灰尘沾污，可用一个塑料罩子罩上。
多说一句，天线不是想装哪里就装哪里的，不光是为了容易安装和美观，更重要的是安装的位置不同，天线的发射效率也会不同，我所安装的位置至少我测量过，是驻波比最小的地方。再则，如果用吸盘天线装到车顶，加上天线本身的长度，在过一些限高的地方会被碰飞了天线，容易出危险。一般情况下，无论是车台还是手台，他们所使用的天线都是垂直于地面的，这样，发射和接收电波的极化方式才是一致的，天线才会有最大的发射效率和接收灵敏度。有时我们会看到一些军车和救护车顶的吸盘天线，为了减少高度好进车库，会被人为的折弯了一个角度，看上去很酷，但殊不知这样做会改变无线电波的极化方式，改变电波的发射角度（有点像高射炮），改变了天线的驻波比和发射效率，所以强烈不建议童鞋们这样做。
