（申精）FSV的CD机成功改装TDA7850芯片（4月22日更新）

从H530论坛看到几个车主升级了功放芯片取得不错效果.

自己也产生了改装想法，经过一段时间讨论学习，一步步动手，经历了失败和沉寂，最终解决问题实现改装。现把过程和体会整理如下：

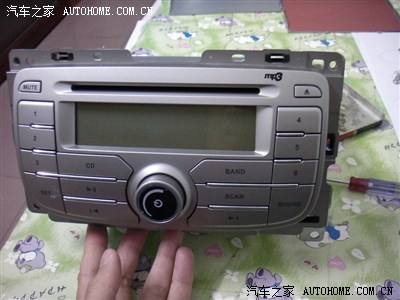

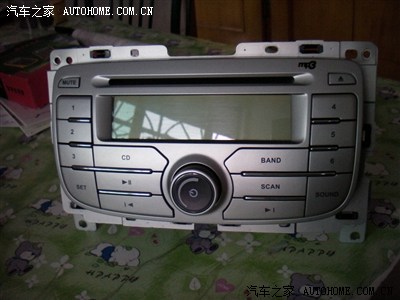

一、拆解CD机，拆焊芯片，查看功放芯片型号，确定改装方案。

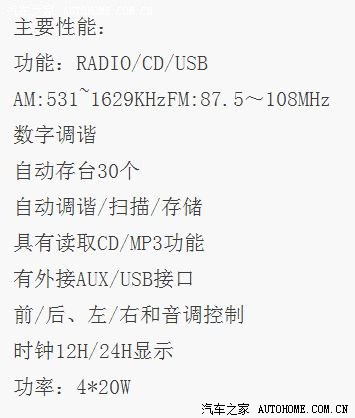

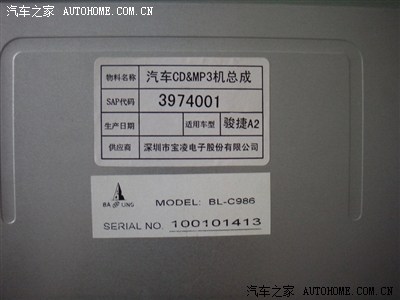

查询宝凌官网，BL-C986是4x20W（即可以接4声道功率为20W的喇叭）

汽车音响功放功率要求为扬声器功率的2倍以上，如果提升到改装后的50W，功放对喇叭的推动就很轻松了。

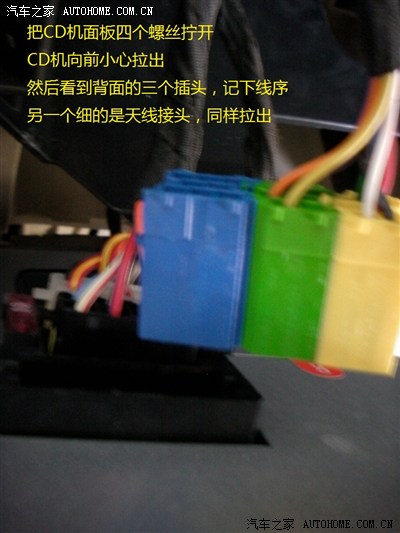

以下为分解CD机的步骤，我记录下来了

1.拆CD机后盖上2罗丝

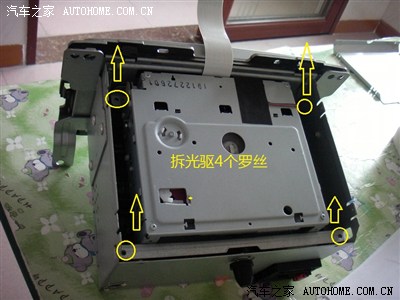

2.拆CD机光驱4罗丝

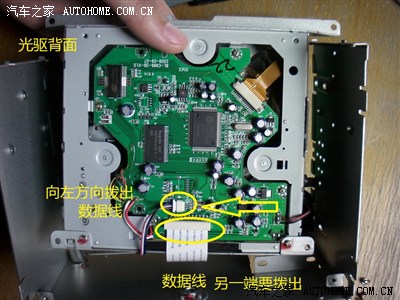

3.拆线，一个是白色扁数据线，拆功放板这一端，拆的时候把接口左右两边黑色扣子向反方向拉出，再接白色数据线，注意平衡拉出，避免损坏。

另一个是蓝白红线，拨出来就可以了。

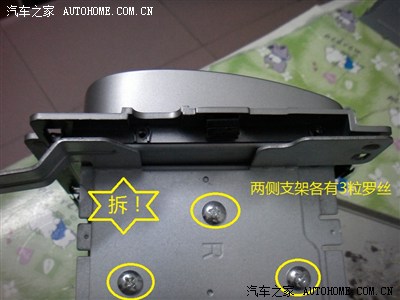

4.下图，拆侧面板左右两边各3粒罗丝

5.前面板左右各2粒罗丝，平头的，也拆出来。

6.前面板的数据线也拆出来，同样如上拆白数据线方法。

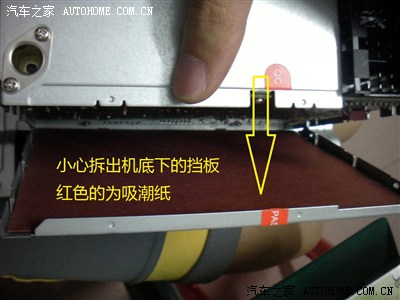

7.把底板拆出来，如下图，拆了它才能把功放板拆出来。

9.拆功放板底下5粒罗丝，把它取出来

10.把前挡板也拆出来，金属的。

11.面对CD机，左侧立面的4粒罗丝拆出来

12.散热器外侧2粒罗丝拆出来

13.散热器内侧3粒罗丝拆出来

这样可以把功放板进行拆焊作业了。

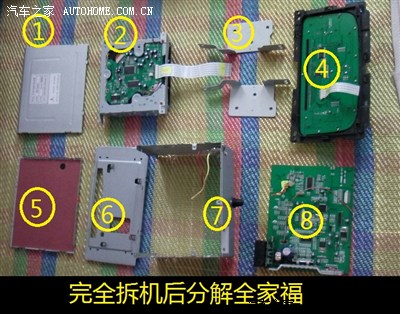

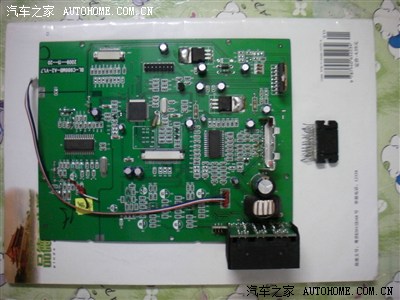

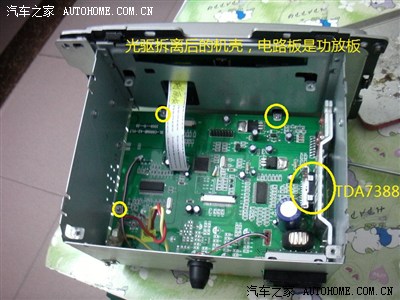

分解后如下

       自己的拆焊技术还不够纯熟，保险起见，花5元钱把主板交到维修电器的老师傅手中拆焊。

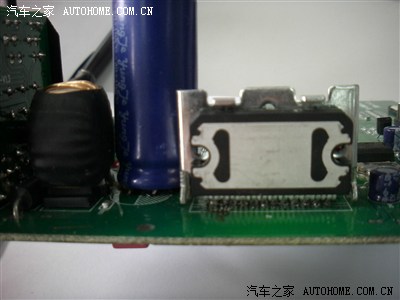

经过20分钟努力，把功放芯片拆下来。师傅说，这种焊脚是双面焊的，比较难拆。他用电铬铁加高压风枪配合，加热及吹走焊锡，慢慢拨起，正底面都要反复加热和吹锡。拆出来后看到功放芯片是TDA7388

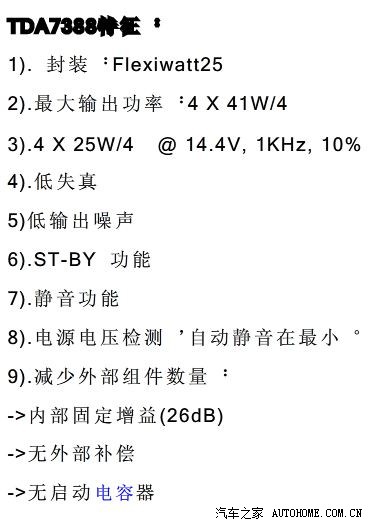

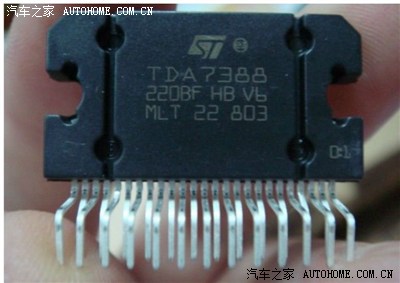

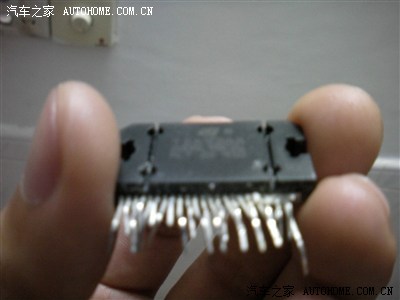

三星U20的DV拍微距很迷糊，根本拍不到字，借用网上的近照，见下图。

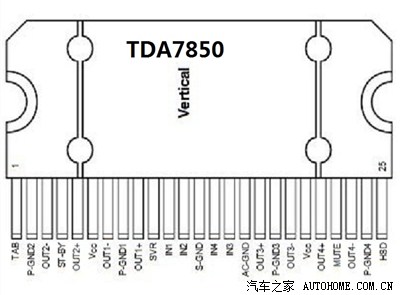

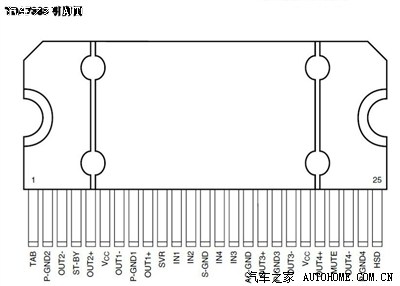

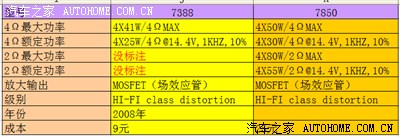

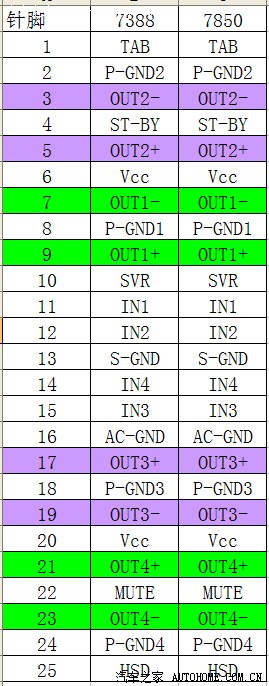

二、改装阶段。 对比TDA7850与原机的TDA7388，针脚定义是完全一样的。决定直接替换。

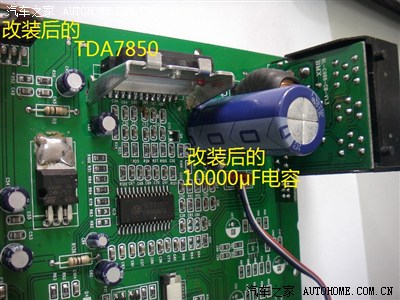

改焊TDA7850同样由维修店的师傅代工，一来自己没专业经验，二来确保一次成功。这是焊好的。

这两条线不能实现拨插，建议改装的车友自己加一对2针插头端子，方便拆装。

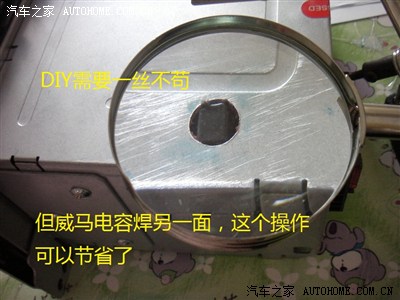

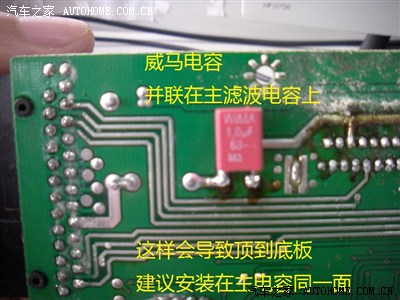

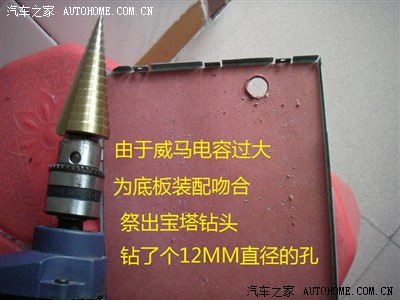

怎样确实钻孔位置呢？剪一段电工胶布贴在威马电容上，剪成同样大小，胶面面涂上一些墨水之类，把盖子象组装时一样合上，黑色就自然印在纸上了，钻孔位置就精确定位了，12MM直径的孔刚好。

然后把威马电容贴上电工胶布防磨损，在机壳外面的孔也贴上一层，按照拆机的反次序重新组装，改装初步完成了。

三、存在问题。改装后试机，播放CD或U盘歌曲时，仅左边前、后喇叭有声音，右边前、后喇叭均静音。而播放FM广播时，全部喇叭均正常发声。网上类似改装失败例子基本没有，经过多方咨询车友，估计功放芯片正常，是CD及AUX端信号出问题。重新拆了主板，用万能表检测TDA7850针脚电阻值，即四个声道的输出+-极，如3和5针，7和9针，17和19针，21和23针的电阻值均为2.96千欧，属正常值，说明芯片正常，与车友推断基本一致。

四、及解决办法。经过近一个月潜水及反思，疑点落在AUX+USB这根线，之前我改装过线序的左右声道，但没检测过是否有问题。

1、用万能表检测右声道线，电阻值为28欧，右声道则为0.8欧，判断焊接不到位造成电阻大，声音信号不畅。

2、重新用烙铁加锡点焊右声道，万能表测过电阻接近1左右，已经降了很多，相信右声道没声的状况会解决 。

3、检查焊点也没与左声道及地线短路，再把CD机输出到功放板的白线仔细重插，扣紧，避免出现接触不良。

---------------------------------------------------------------------------------------

4月22日中午，把CD机重新装到车上，效果如下：

右声道无声的问题完全解决，立体声效果明显，如果不想太震撼，音量设为15就好。

1、USB播放，音量16，高音洪亮，低音下沉明显，有明显冲击感，之前要开到20-22音量才达到这效果，低音部分完全没了改装前的力竭震音感。在不换喇叭的前提下，说明改装对音质的提升是有明显区别的。

2、广播收听，音量13，新闻播放的人声音层次显然没有音乐效果所具有的丰富感。广播音乐有待体验，相信不会比改装前差。

这次改装的主要体会有：

1、焊接一类细活可以交给专业维修人员进行，减少出错机会，减少经济损失，提高效率。

2、把自己操作过的步骤都记录下来，拆出的螺丝和零件都按拆卸次序分类标记清楚，方便重新组装。

3、出现问题后，要认真反思过程，看哪个环节可能存在疏漏，重新排查，不要一失败就气馁就放弃，坚持不懈才是唯一成功之路。

最后，借某句名言与各位共勉：成功就是由99%的失败堆砌起来的1%。
