自己安装北箭导航，作业详细过程！需要的同学请猛击！

群里组织了一次导航团购，看来看去，也只有北箭一款是屏幕在上面的，因为确实不喜欢屏幕在下面的那种导航！

废话少说！合计是目前为止最为详细的安装过程！

想要自己动手的同学请往下看，当然，多多少少的需要点动手能力！！

取快递，妈呀，这么大一个箱子！

回家就开拆！！大言不惭的还是4S专供！！

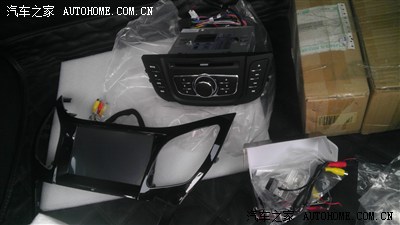

庐山真面目出来啦！！，包装的挺不错！！安全！

咦？这是啥？看看得了，反正我是不会去！！！

屏幕是8寸的，比原车的开口要大一些！本来还打算用上原车的这个罩，毕竟是钢琴烤漆的，看来是不好实现啦！

好了，刚开始看到这些线，，头都是晕的，真的是第一次啊，从来没接触过这玩儿意！

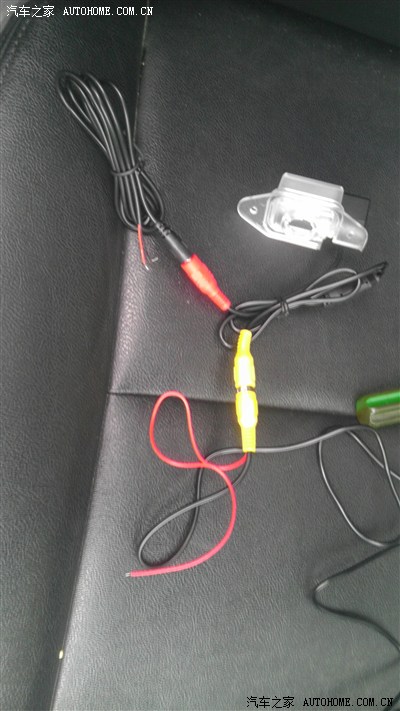

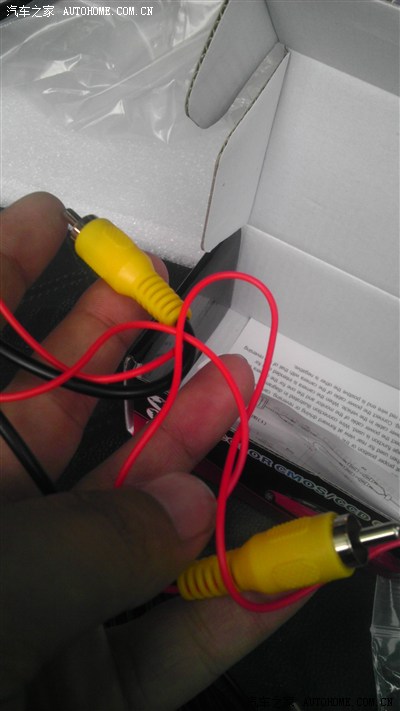

手里拿的是视频连接线，就是倒车影像用的！两头分别带了两条红线，一端是接主机后面的视频控制线，一端是连接倒车灯的红线，也就是火线。这点请同学们记住，后面还要再说！

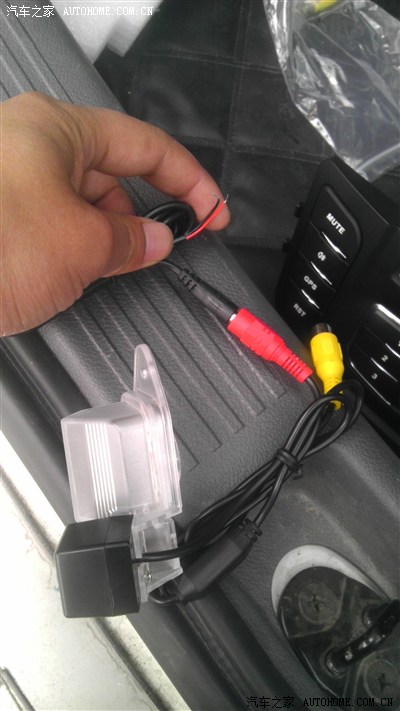

摄像头！~！是装在牌照灯罩上的，需要换掉原来的灯罩！那个黄色接头就是视频接头，红色的是摄像头的电源线，取电取自哪里呢？呵呵，还是从倒车灯上取电！因为一挂上倒档，倒车灯就亮了，摄像头自然就有电了！

刚才不是还说有一些视频连接线需要接倒车灯吗？对了，那条视频控制线也是接自倒车灯，不过我们的RS后面有两个倒车灯，正好各接一个！！至于为什么，我也不清楚，店家是这么说的！！估计接一起也行！！

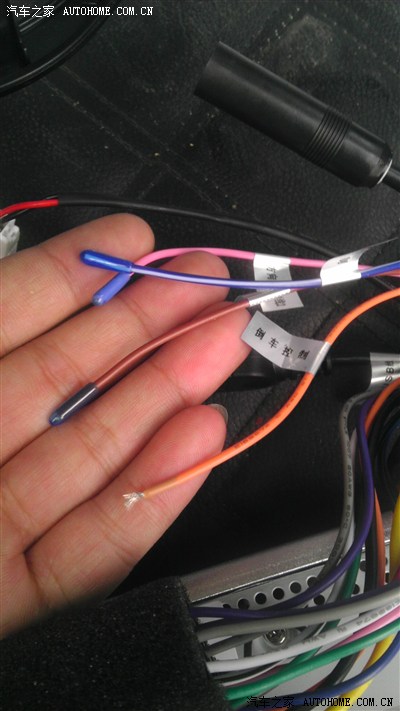

这个就是主机上的视频控制线！至于其它的好多线，就可以无视了，不用接！而且线头还都做了绝缘处理！

恩，那就开撬吧！！真的不知道从哪里下手啊！！！试了多好次，还是从右边下手吧！反正我是这么拆的！

哎，拆这个面板用了我半小时！！因为是第一次啊！而且还一直怕拆坏！后来想想，反正是要换掉的，拆吧！！呵呵，不过啥也没弄坏啊！

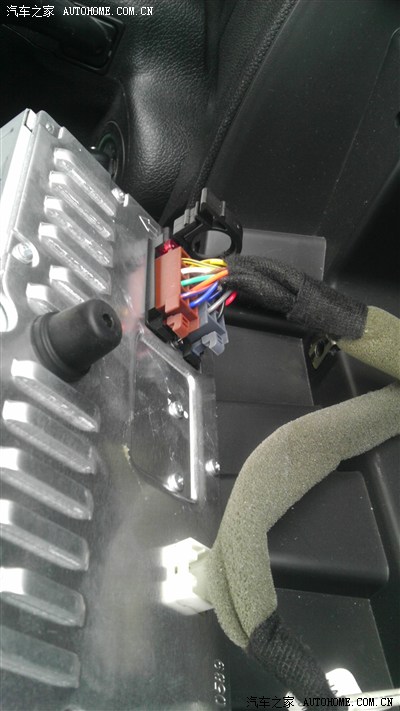

原车主机后面的线！

后面接线没再拍照，一个人，没有多余的手！后面就是两个插头，一个天线，还有一个不知道是什么，细细的线！

新主机多后多了一条和屏幕连接的插头，这个一看就知道，不必多说！

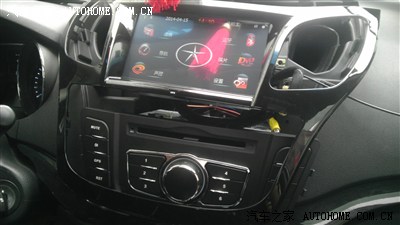

线接好之后，先试机，免的有问题了还得重新拆掉！！这时候倒车线还没有接的！！呵呵，有点迫不急待!

GPS天线我就扔在了中控台上，信号还不错，搜星也很快！

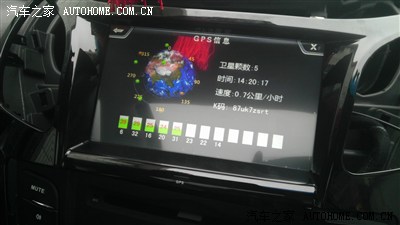

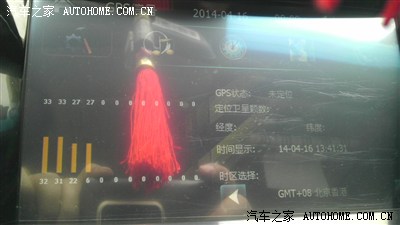

5颗星！群里有一位朋友直接把天线装在了车顶，而且是外面！据说是秒搜啊！！！

音效，没有想象中的那么差，和原车想比，就是少了点细腻！具体的我也不太会语言来描述，总之，没有原车的好，但是也不是太差！可以接受！

这里说一下，方向盘多功能按键可以学习的，密码是8888。而且学习过后都没问题！！只是感觉不如原来的灵敏！

继续测试！各种功能！蓝牙，CD，USB，都没问题！

这个干什么了，忘了！

原车的CD，回头带面板带那个储物格一起处理了！！忘了，还留了一张CD在里面!一会儿还得取出来，我还得测试新机子用呢！

前面的测试完了，开始搞摄像头！

这是主机端视频控制线的接法！

拆后门！

因为以前没拆过后门，不知道都哪里有机关，所以把这个扣手也拆了，拆完了一看，后悔了，这个完全不毕拆，而且里面是胶粘的，这下儿可好，回头装的时候还得用胶粘上!各位，这里就也拆了！

四个卡扣！两个螺丝，只要螺丝拆过之后，请用力往下扒吧，没问题！！

扒掉了！

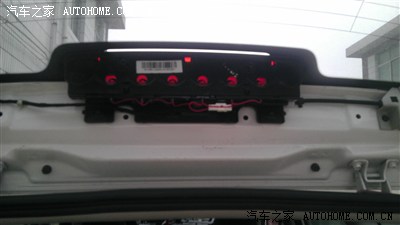

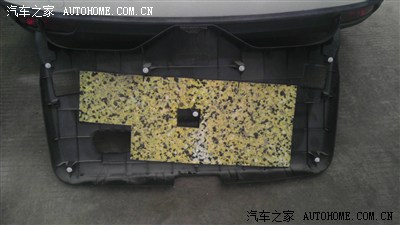

后门板，里面还有隔音棉哦！！这个门板也是，底部的四条螺丝一拆，其余的就是暴力拆解了！用力往下扒吧！

这里回头要做隔音的！先试试手啦！！也不是想像中的那么难嘛！

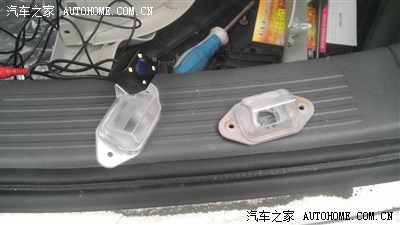

牌照灯罩和摄像头！

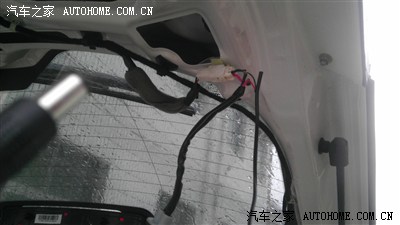

这是接的摄像头的电源，取电自后倒车灯！红接红、黑接黑！

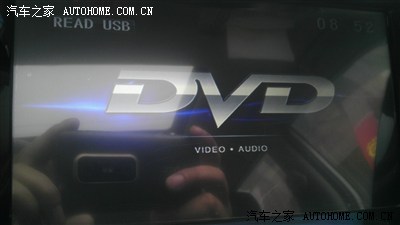

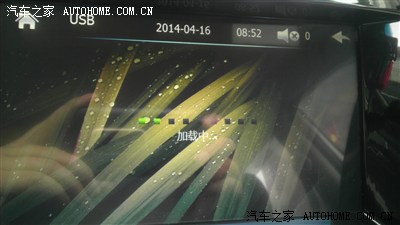

这个不知道是什么原因，USB忽然不能用了，一直是加载中，加载不了了，就自己切换到了下面的画面！

然后问了问店家，店家说换个U盘试试，然后试了，果然又好了！可能是这那个U盘有问题吧！

左边的红线就是视频控制线，接到左边倒车灯的红色电线上！右边倒车灯上则是接的摄像头电源线！

呵呵，再把原车的CD接上线源，为了取出CD片！！！

后面的线接好了之后，再试试摄像头，一切没问题，就只等着回装吧！！当然，还有最重要的一步，也是我认为最难的一步，布线！！

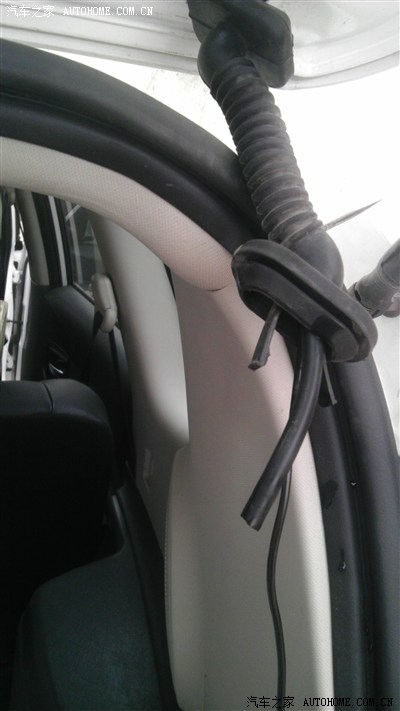

我的视频线走的是副驾的位置！！这个胶管是车后门与车体连接处的！用力扯下来，把视频线的一头从这里穿过去，需要注意的是，里面是后窗喷水的水管，中间有接口，可以先把水管搞开，抽出来，等视频线穿过之后，再穿水管！因为视频线的头比较大，水管在里面有点不好穿！！

穿过去了，！这个急不得，一点一点的穿吧！

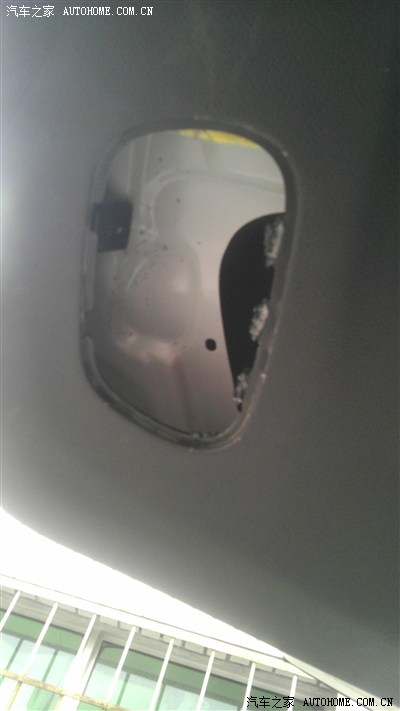

后面，右音响，从上面直接暴力拆解，用力扒，扒出一条缝，能把线拉过前面就成！

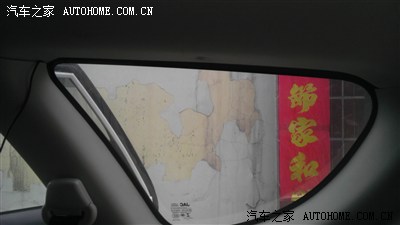

从车窗密封条塞过去！

塞进B柱！

继续塞！我认为这个办法最简单！

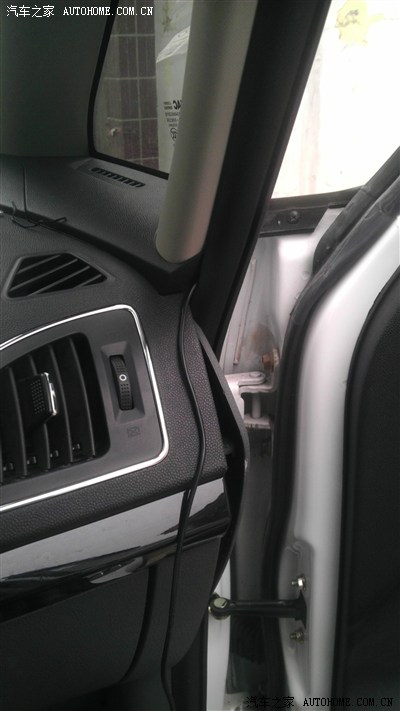

一直沿着密封条塞到A柱的下面！

拆掉右边档板！

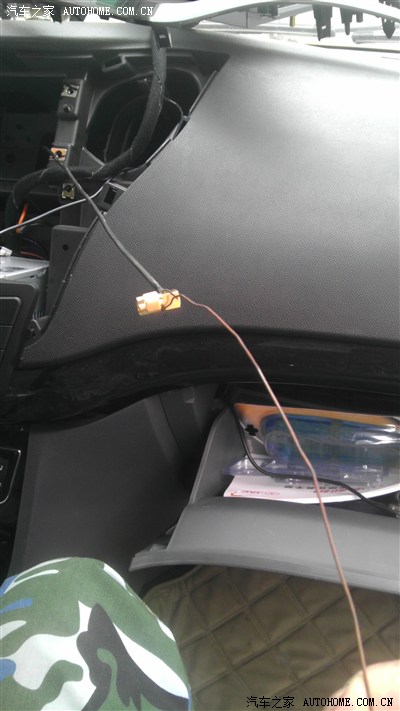

细铁丝引线，引到中控台的位置 ！到这里视频线的布线就结束了！！虽然看着简单，但是做起来确实有点麻烦！

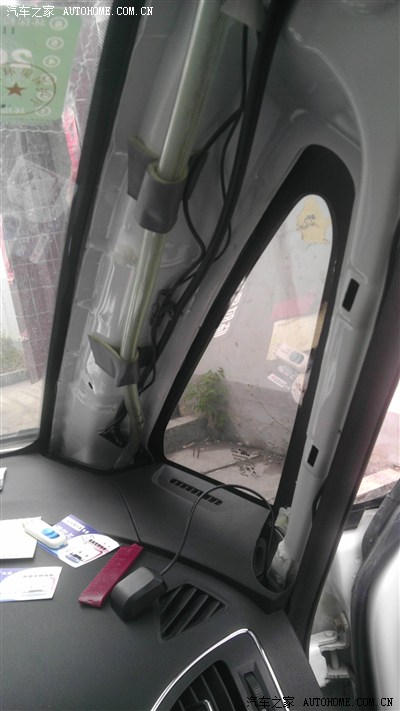

然后就是GPS天线了！试了各种办法，都行不通，最后还是拆了A柱，拆的方法还是一样，从上面开始暴力拆解！里面四个卡扣，没问题！

A柱里也有棉哦！呵呵！

铁丝，引线，GPS的，这个接头有点大，下来的位置有点小，有一点点的难度！

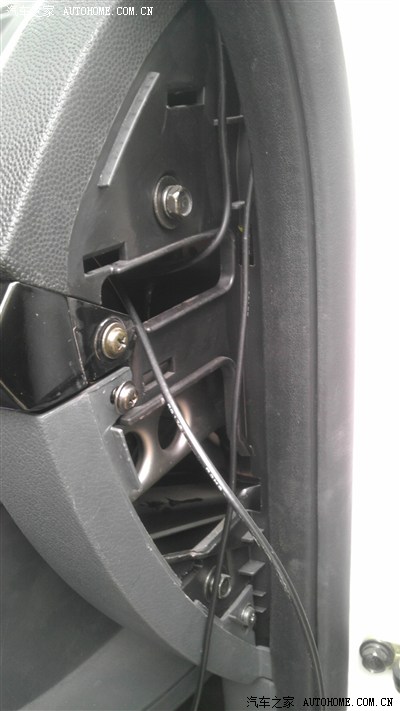

两条线，都从这里进去，用铁丝引至中控台！

右侧档板回的时候，必须要把这个密封条拉出来，不然你装不进去！密封条很好拉的，稍一用力就出来了！

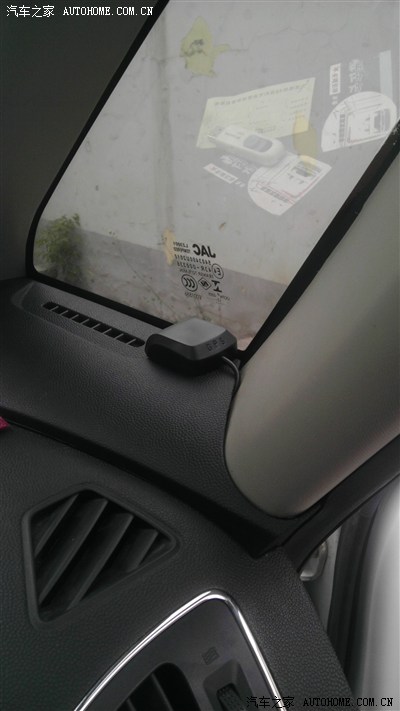

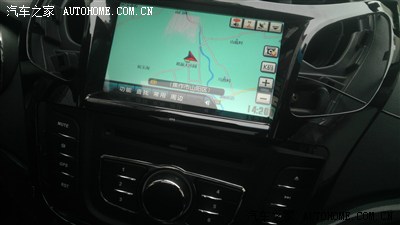

这就是我放天线的位置了，试了试，搜星也挺快的！

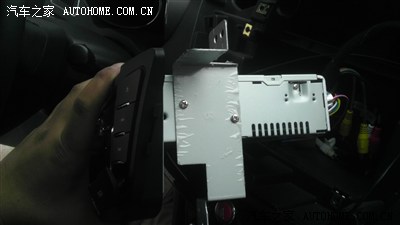

主机固定的铁片，才开始上！！

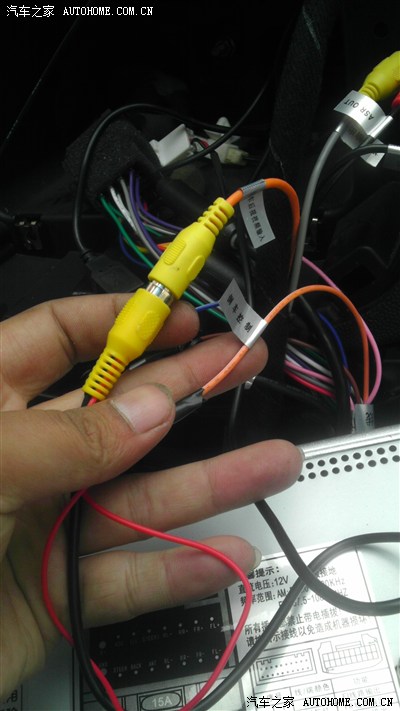

还是视频控制线和视频线，接好了别忘了用胶布缠一下儿啊！！

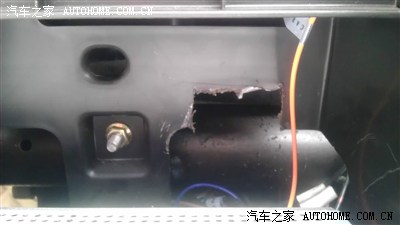

这是主机里面的原车上的塑料档板，因为线束由原车的左边，改到了新主机右边，所以有点顶，塞不进去，这里需要据掉点，不然塞不进去，图片上锯掉的还太少，最好多锯点！

拆掉原车的空调出风口！！装到新的面板上！这个没啥难度！

好了好了，因为我锯的还是少了点，所以安装的时候还不是那么服帖，算了，搞一次不容易，就这吧，屏幕和主机之间的缝隙有点大！当然，这是安装的问题！

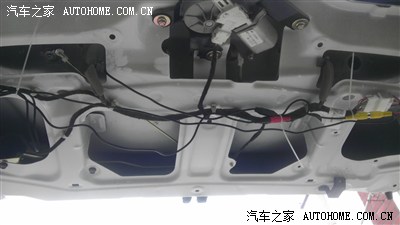

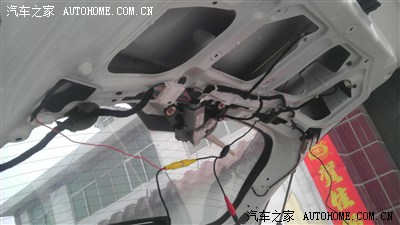

后门的线固定一下！

扎带扎起来！！然后后门板就开始回装吧，跟拆的顺序反过来就OK了，只要会拆，就会装，、!

天线，背面用3M胶固定一下！

这是所有用到的工具！！

原车的东西，就躺到了新机子的纸箱里！谁需要的，联系我啊！！

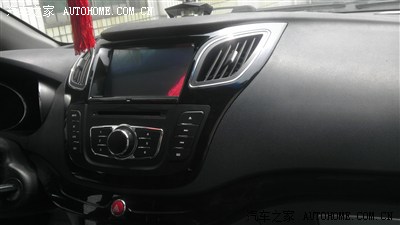

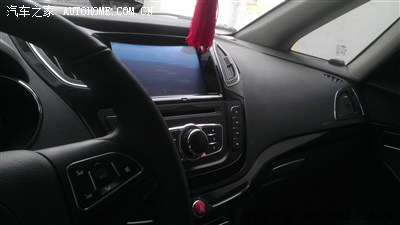

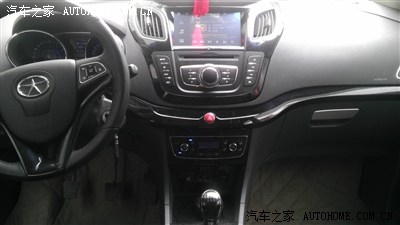

全图！！CD机的面板跟原车的感觉就是差了点！不过这么大的屏幕呢，呵呵！

简单的试试！

搜星很快的！！天线的位置没问题！

最后一个！！没了！收工，上班去啦！！ 在这里要感谢山东的车友“一航爸爸”提供的技术支持！！

各位，是不是论坛至今装北箭导航最详细的帖子啦？哈哈！！多顶啊！！

还有一件事忘说了，在安装过程中，最好找一个布或者其它什么东西铺在双闪开关的那个位置，都是钢琴烤漆啊，我的被磨了好几个印子，太不美观了！！都是主机上的铁架子磨的！！这点需要注意！
