再次感谢版主对肥猫的厚爱，被冤枉删除的帖子已成功恢复，感谢版主，感谢CCTV，感谢一直以来关注肥猫文章的看官们，你们的支持，是我继续交好作业的最大鼓励。
过去的就过去了，这么多兄弟回帖支持我，走了就不好意思了
，肥猫还是一如既往的先分享对爱车的折腾，众看官觉得有用，我的辛苦就不会白费了，我会继续留在汽车之家发光发热！
以下是我所有精华帖的汇总，感兴趣的兄弟可以移步观看
（点击观看）肥猫出品，5月7日北京提车记+保定上牌记+预告作业！（精华）
（点击观看）肥猫出品：5月8日 4S店装地胶+底盘护板+挡泥板+防爆膜 （精华）
（点击观看）肥猫出品：5月10日GPS及胎压监测超详细自我安装教学 (精华)
（点击观看）肥猫出品：和悦RS全车补品集中回答价格及购买方式 （已被版主恢复）
（点击观看）肥猫出品：后音响喇叭+高清行车记录仪+自动升窗器DIY安装教学 （精华）
（点击观看）【肥猫出品】四季座套购买及安装 + 首保 + 一个月开车心得分享（精华）
买了很久的OBD多功能行车电脑，照顾完月子的我，今天得闲把它装上，以下是安装纪实。
OBD接口现在带有电喷发动机的车子都会有，因为OBD接口犹如窥探发动机内部的无创接口，是了解车辆整体运行状况非常有用的接口，你去4S修车，没的说，人家直接先上OBD接口看看故障码。
OBD接口的重要性这里不必多说，坛子里有更专业的术语介绍帖，肥猫就不多加解释了。

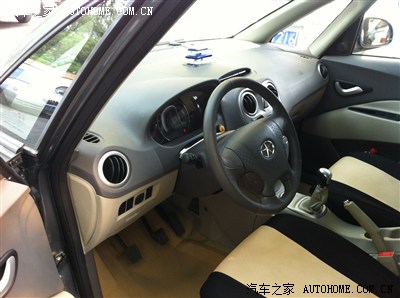

准备从驾驶舱左侧走OBD信号线，这样美观，大方。

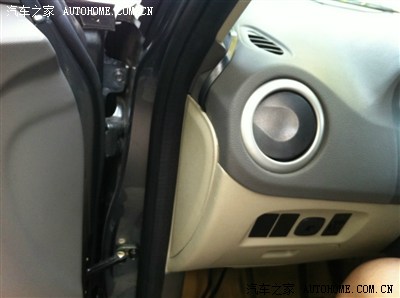

左侧小板近照。

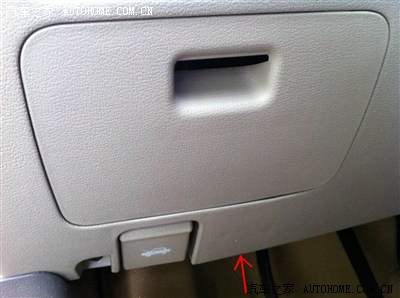

有不少朋友问OBD接口的位置，这里给大家指指和悦RS的OBD接口位置，位于发动机舱盖开关的右下部，一摸就摸到了，是固定好的，不是一根甩出来的线，这样便于OBD兼容设备的连接。

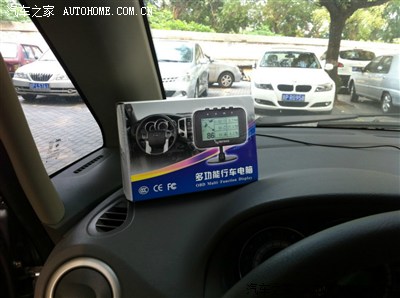

我购买的OBD行车电脑，boss版，为了避嫌，这里不贴出淘宝购买的截图了，在最后我会给大家道出缘由。

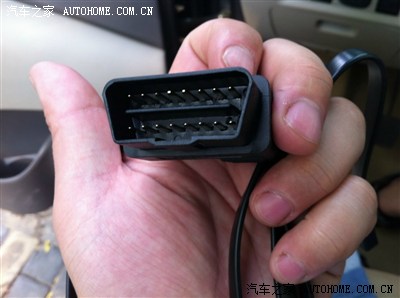

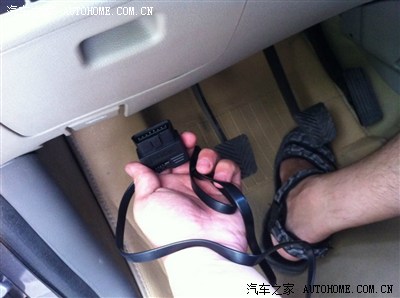

OBD行车电脑的插头。
准备强势插入哈，呵呵，好男一身毛，各位看官见谅，毛腿有点碍眼。

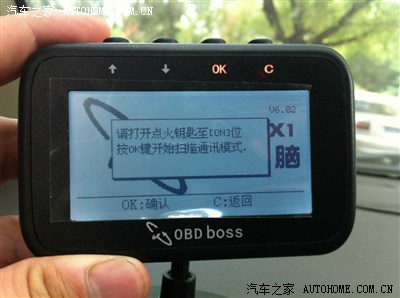

如果是新安装的机器，会提示你插入钥匙拧到ON的位置，以便电脑读取车辆初始参数。

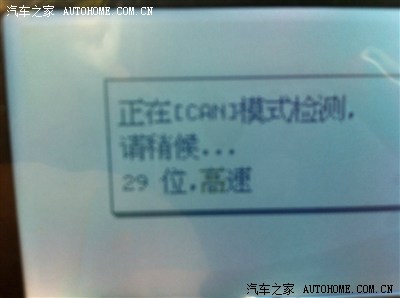

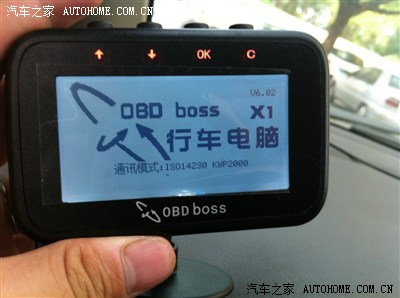

扫描中。。。

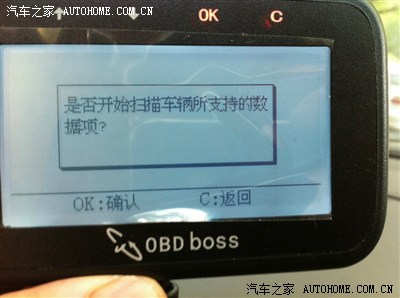

开始扫描可识别的参数项。

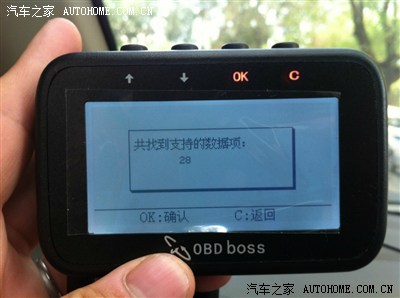

我的车扫描到了28项重要数据，还不错，更好的车传感器更多，我听说有找到50多项参数的车子，肯定是豪车级别的了，呵呵。

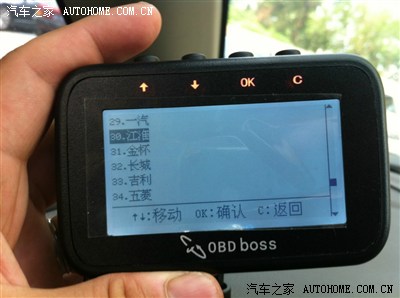

选择车辆品牌，在所有参数设置完毕后，机器会重启，并在开机画面上显示出车辆的商标和问候语。
开机太快了，没照下江淮的标就到这个界面了，呵呵

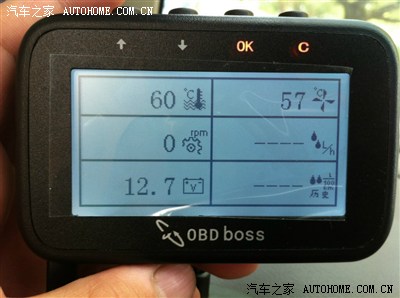

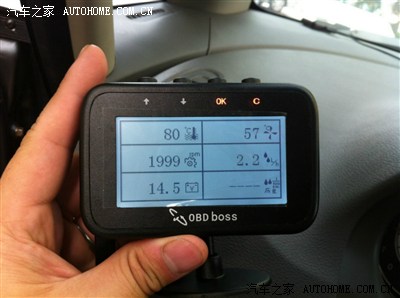

没启动发动机时的状态，只有水箱温度、进气口温度和电瓶电压等数据能显示。

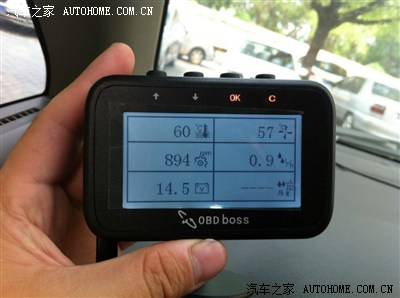

启动发动机后的状态，怠速还是很省油的嘛。0.9个油。

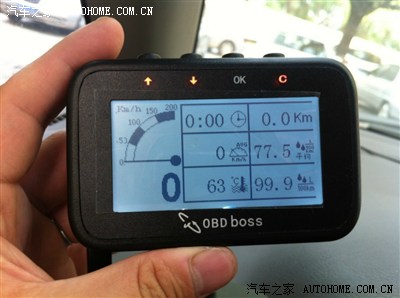

挂档后，车往前挪动一点，就自动切换到巡航界面了，左侧是车速，比看码表要准很多，平均油耗和百公里油耗吓死人，因为是初始安装，没有足够的数据来计算，所以计算出来的数据都不准确，跑得多了，油耗测量就越来越准了。

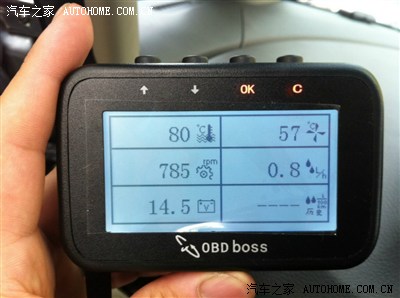

怠速下降，油耗也跟着下降，还是很灵敏的。
给一脚空油门，数据随之改变。

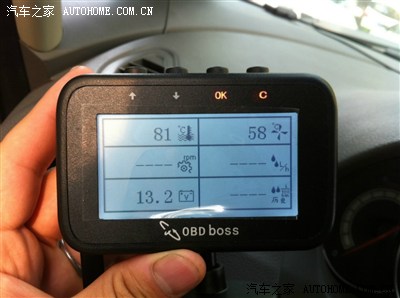

关闭发动机，电瓶电压升高了一些，从电压上来看，我的电瓶运行良好，很健康。

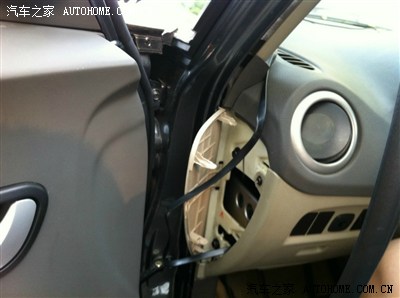

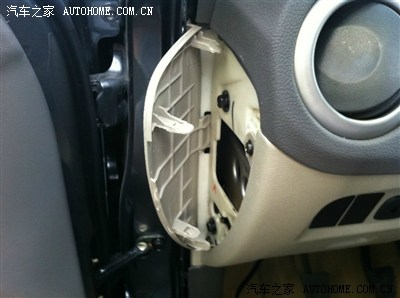

测试电路完毕后，就是布线的问题了，用专业撬棍打开左边的小板，大家记住卡头的位置哈，以后要撬的时候，知道在哪里下撬棍。

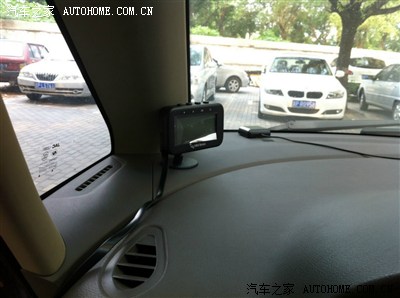

双面胶底座固定在仪表台上，电脑主机安装妥当了
调整线头长度，多余的线，往下甩。
扣回小板，整个安装过程完毕，看官们，对你的DIY有用吗？
=====================================================================

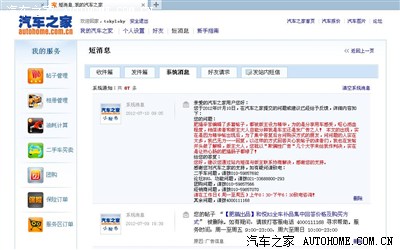

下面说说我的帖子被删除一事，起因是我辛苦编辑的一个补品贴被删除，还给我冠名“欺骗性广告”，我已经在帖子里注明了所有的购买事宜，而且抹除了自己的交易号，只留剩余交易信息，为的就是其他兄弟看到后，能自己搜索到要买的东西，定位准确，我也不用一一回复如何购买，这本来是好事，说我是广告，我也无从推卸，触犯了版规，删了就删了，但是说我发欺骗性广告，真的是情何以堪啊，我维权后，也只是系统自动的回复一个信息让我打电话继续维权，这种管理网站的态度，实在是让我们这些热衷于分享DIY爱车的贴友心存大大的顾虑啊，满坛子的车黑和车托帖子，没见有减少，只见车黑们越来越猖狂，景逸的车黑都敢在RS的坛子里乱喷口水，也许版主们都去关注如何评定精华了吧，也许我发的一些补品，伤害到了汽车之家网店的生意了吧，呵呵，我只能无奈的猜测了。
气话不多说了，肥猫只是触景生情多发泄了几句罢了，在此要感谢众看官对肥猫的支持，多谢香港同盟兄、石云贵大哥、V兄（抵制景逸战神）、S兄、自我完美兄、宏光兄、草娃娃、辰海兄。。。。。（还有很多，一时想不起来了）一直以来多多捧场，肥猫的帖子才能顺利设为精华并经常在贴区顶部徘徊，能让更多有需要的朋友看到我辛苦写的DIY帮助帖子，我就满足了，本来还有一篇DIY导航仪挂多个地图顺带利用善领（DSA）软件电子狗引导多地图的帖子，肥猫现在也没有心情再发下去了，搜了一下，坛子里有一位W字母开头的兄弟针对此问题发了两篇很详细的文章，我继续发也造成信息重复，所以想了想，终于还是不发了，补品的安装也告一段落。
之后的写作我会规避广告嫌疑，一如既往的给各位兄弟们带来用车和DIY车的经验和感受，还是那句话，用最低的成本维护我们的车，让4S都见鬼去吧
