hingyet: 0浏览 · 2021-09-29 02:22

16款的凌派屏，所用芯片99%是TDA7851F

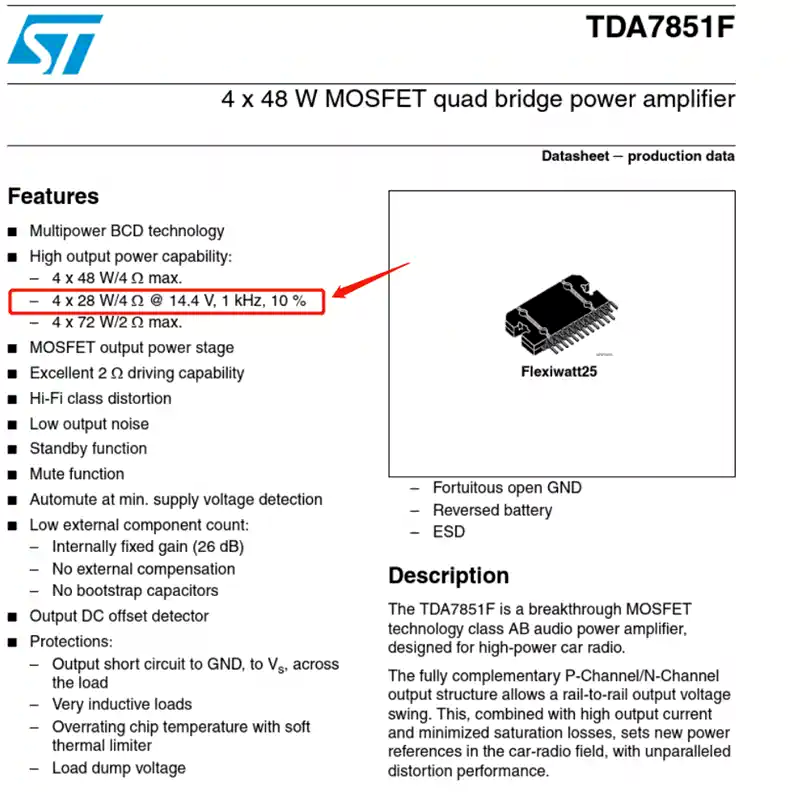

你别管什么4x48W先看看图，第二行，指的是12-14.4v大概输出到4欧姆喇叭功率为每路为28w
好理解吧
电路原理和大致总结在最下

再来看看7850和先锋Pa2030的
由于Pa2030a没有官方资料，科普了好个礼拜大概和7850一致，第二行同样指的是我们车上环境的功率

下面是3款芯片的针脚对应工作

以上基本一致
为了乐趣的，买了几块电源板同样配置对比。
以下多图，过程大概就是学习电路原理3天3夜，实践三天三夜，效果对比三时三分。

富贵的发财电容，比芯片贵8元

试验有代价，低价我不怕，乐趣多多

不讲解

车内顺便整理一下

图中左上角2个usb，我自己一个用来听音乐，一个直接给行车记录仪，降压线卖几十上百的真不知道怎么想

暴利，当年买了1000

面板以上做工一般diy

豪华复式，里面的做工非常好

用的都是阿尔派4700uf的电解电容，对于芯片上的官方要求高出一倍，合理

固态电容易损芯片不一一介绍

三者都是 11 12 14 15针脚输入通过7 9， 3 5 ,17 19,21,23四路输出

暴力点没问题

450摄氏度

高级不？

第一个2030诞生

顺便吧，二楼整理一下

真合适

第二个7850诞生

直接跳到终结:
配置
芯片。原装TDA7851F/TDA7850/PA2030A;
耦合电容(输入4路):Wima 0.1uf 100v mkp 系列，使用过飞利浦mkt…下岗
退耦:最后选择尼吉康bp47uf,伊娜下岗。
主滤波电容:尼吉康KG type I audio 1wuf 50v
旁路 wima 就不多说了
音响:前门 Hivi F1600ii 90db 4欧姆，后门Hivi KX165c同轴
以上就是输入输出的关键，其实三颗芯片无所谓，都差不多都是Moseft
功率:可以理解成音量，音量有一定大，人类的耳朵听取的声音比较多，比如我小声跟你说句话，你可能听不清，芯片不好，就是小声且心不在焉的跟你说了句话。
电容:可以理解为调味料或仓库，信号源就像水管里的水，你随机按压，出来的水流就断断续续，但用了一个罐子在前方存水，你一按一压就不会产生太大的断续。借用以下图

好理解吧
测试结果
1 TDA7851F
和TDA7850差不多，同音量，声音偏差不大
但发热量7850较大
2 TDA7850 味道一样
3 Pa2030味道不一样高音明显，不过我用的是惠威还有尼吃康的电容给多了，怎么说干脆不说。
最后选择，继续用7851F 就是无聊了
别问我为什么。味道第一个特性就是个人性
Ps:16款凌派屏不建议用2030A,需要技术更高且得不偿失
分享结束，谢谢
