也许是全国首创，DIY 瑞麒G5 LED大灯。。。

原厂的氙气灯被阉割了，像我这样夜间经常跑高速的，总觉得大灯不够亮。原厂的氙气灯太贵，山寨的氙气灯质量不放心，干脆自己做个Led大灯吧。从网上查，这方面的资料非常少，只查到奥迪R8和雷克萨斯有款车用了Led大灯，唉，没资料就自己摸索吧。在瑞麒G5论坛里跟几个车友讨论，得到他们的不少帮助。

在万能的X宝上找可用在汽车大灯上的大功率Led，找到了美国原装Cree灯珠，5X5的规格，在3.5V电压下可以用3A的电流。功率足有10W。Led灯有寿命长，单色性好，耗电低等优点却在汽车大灯上普及不起来的主要原因，就是散热问题。自己做就得从解决散热开始。大灯是需要防水防尘，这样必须要密封，怎样在封闭的环境里散热？琢磨几天想到了热源移到车灯外散热方法，找到了导热性能比纯铜高好几倍的材料-热管。

说明太长了，干脆上图吧。

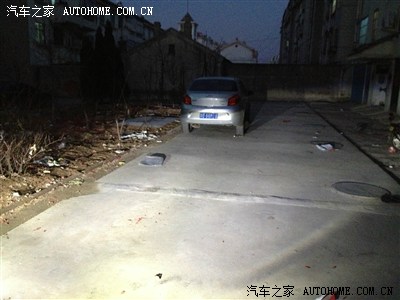

先看效果

做好的灯头，这里说明下，我这灯头是铝制的，全国论坛的多啦A梦，给我做了纯铜的，上图

铜比铝导热快，用铜做灯头散热效果应该更好

照H7灯的长度，发光点的位置做灯头，X宝上的Led铝基板最小的也有12毫米，显然不适合做汽车灯，实在找不到合适的铝基板，好，那我就手工制作吧。制作了专用的PcB，每个PCB宽10毫米长24毫米，可以直接焊接3颗10W灯珠。

PCB上抹锡浆


灯珠焊接好了
用99%酒精清洗杂质



涂胶

把PCB跟灯头粘起来

插入热管，热管和灯头之间涂一层薄薄的导热固化胶。所有导线用超柔软耐高温的硅胶线。
组装好一个，这里说明下，瑞麒G5 远近光都是H7型， 图片上的灯座和卡子是全国瑞麒G5论坛里的保山给我寄的。

铝制吸热块，开出8毫米的槽，把热管放进去，当然需要涂导热胶的。

盖上散热片，也需要涂白色导热胶。

固定风扇，这个风扇是三洋的35X35X38的尺寸，这个风扇和吸热块是分别在两家买的，非常巧合安装孔跟吸热块绝配。在12V电压下，0.75A的电流，可以想象风力，，叫暴力风扇。

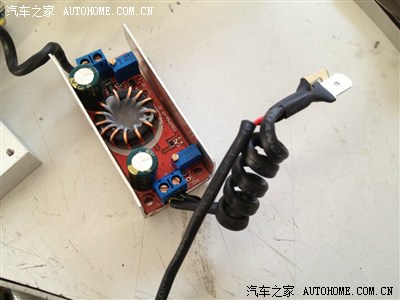

这个是驱动电源，电压电流可调。加了一个铝制散热片。6颗灯珠可以提供60W的功率，觉得功率大发热也大，最终调成4A，电压10.5V，功率是42W了

制作好的6.3插头，所有线材套上热缩管，经过加热。

把这6.3插头插入原车的灯座孔里。当然要分好正负极哦。

用内径8毫米的铝环固定住卡子

组装好了。实际安装时灯头部位和散热部位之间有橡胶材质的防水防尘块，这样灯头部分在灯壳里，用橡胶密封材料隔离，散热系统在灯壳外。灯头的热量通过热管快速传到吸热块上。吸热块和散热片紧密粘接在一起。暴力风扇快速吹走热量，即达到散热目的，又起到密封防水防尘。

 装到车里



把原车的H7灯拿下，装上DIY的LED灯，还有恒流驱动块也装到灯壳里固定， 吸热块和散热片和风扇露在灯壳外。这样Led的热量通过热管转移到灯壳外，吸热快吸热管的温度，传到散热片上，暴力风扇驱走散热片上的热量。灯的固定方向听取北京QZ的方案，近光上部发光。
目前使用2个月左右，效果还不错。
