荐 给风神S30车载CD，加MP3接口、充电接口

作者：武汉神人      汽车之家风神版S30低配版CD机不能放MP3，也没有USB，不能USB充电。本文给出了车载CD加AUX，另加5V充电接口作业。

1．   将前面版拆下，没有专业胶刀，凑合用这个吧，估计炒菜锅铲也行。拆法：将刀插入面板缝隙，向外侧轻掰,即可。

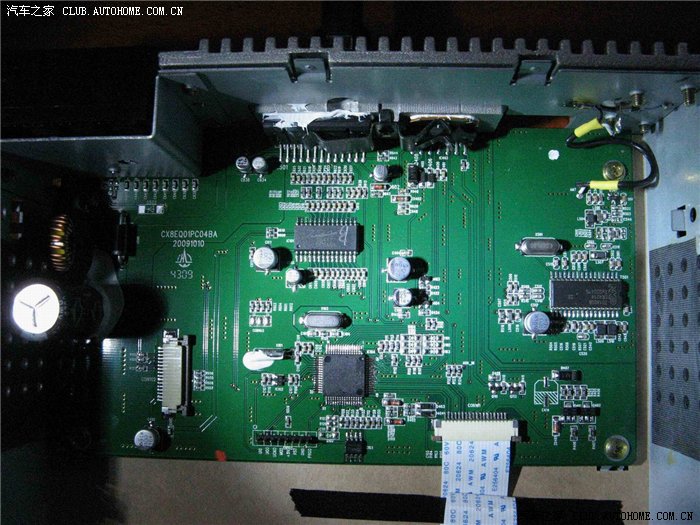

2．   将CD取出，将CD后面的天线、电源、输出依次拆下，记住顺序。CD脱离车辆，将CD上盖打开（直接橇），再将中间的大铁家伙（CD部分）四个固定螺丝拆掉，小心将下面的数据线轻轻拿掉（先将数据线两边的棕色小钮掰开，即可分离），然后就是这个样子啦

3．   晕吧？东风新的CD机全部集成了，与网上说的都不一样。怎么办，开弓没有回头箭,保修标签已经拆开，只能往前冲,大不了换个新CD，而且充电放MP3也是基本需求啊。先找找看这些芯片各自是干啥的，对着芯片上的字母在网上找。分别是音质音控芯片7313、主控芯片MB95F108、功放芯片TA8276HQ、音响电压芯片HA13164.收音机NXP（具体记不住了）,然后上网将这些芯片的手册都找到,这些芯片都是常见的,手册都有。前面板背上的那个是显示芯片。那么围绕这些芯片的必是相应模块了。

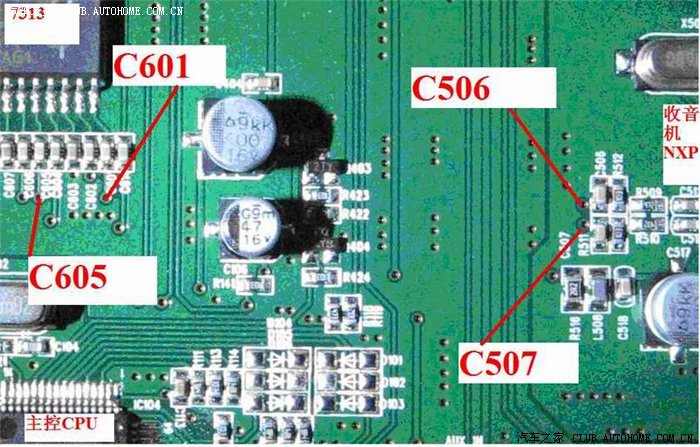

4．   下面要找出，收音机模块与外部的所有连线并逐条分析，以找到那两根传说中的音频线。方法，先反复查看板子,发现收音机模块与外界的联系总共就5条线..那么只要将这5条线的连接反复查清，对最终接入的芯片针脚，对照芯片说明书，即可知道是做什么的。经查找,其中三根线,一根接到HA13164,查HA13164手册知这是收音机输入电源,另外两根接到主控CPU,显然是控制信号线。剩下的两根连到音控芯片7313第10、14针，查7313手册，这是7313音频输入口，因此要找的就是它了。结论：在收音机模块的电容C506、C507和功放模块电容C605、C601之间的连线即是收音机输出音频线。

5．   到电路板背面将这两条敷铜线切断。

6．   其他的就和网上前辈们的作业基本相同了。买一个5线音频带螺帽接头，接线即可（注意C506对C605，C507对C601）.

7．

8．

9．

10．

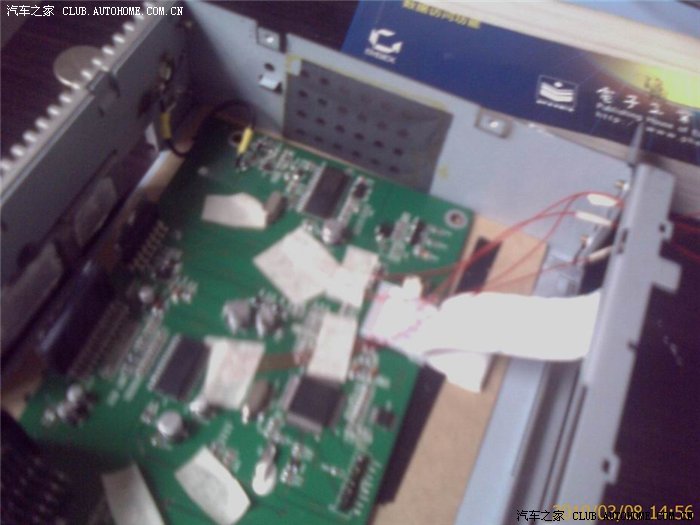

11．自已焊接有些困难，太细密了。我是买好材料(华师门口华中电子城什么都有)，规划好连接线，找修电脑的焊的（带了四条飞线，共10元）。

12．

13．

14．

15．            面板挖洞安好，注意音频的接地线要接地良好(也就是将耳机插头上靠近手柄的金属接地,耳机接头上最外面的和中间的分别为左右声道信号,最下面的是公共地线GND)，否则有噪音。AUX就完成了

16．

17．            下面做5V电源，充电电源一般都是5+直流电。看看板子下面的UIO，UOO，UCKO，一排中正好有一个5+，还有一个GND。哈哈，妙，万用表一测，可用。这个就简单了，完全可自已做，烙铁一焊，接出即成.

18．

24．            注意：这排接口估计是用作MP3的，所以功率就不会很大，不清楚这个5V是否也来自HA13164，故外接功率不能太高，另多次短暂对接会引起CD复位)。担心会起火？哈哈，不必了，看到CD的保险了么，东风在这方面做的还是不错地，车上保险合里还有第二个保险，所以最多CD内部损坏，不会短路起火滴。这样省下了买点烟式充电器的花费了，更重要的是咱这个比点烟器的要稳定多了。一般手机电流在300mA,大些的智能机之类在600-1000mA。总之，功率小于1.5W的负载没问题。

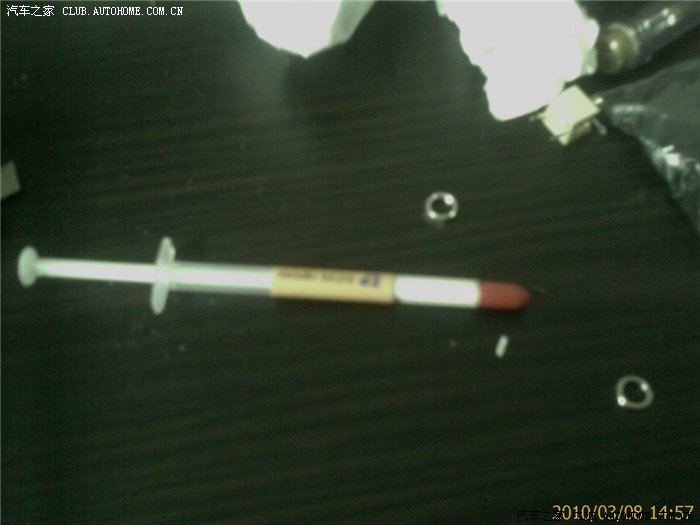

后面的功放带散热片，拆开后将硅油折腾掉了不少。这会大大影响导热性能啊，有办法，广埠坉电脑城导热硅油来根（象个导弹不？）每根2元,一根就够了.

抹好油后，就是这个样子啦

25．            按原顺序装好

27．            ，试一哈，CD正常，收音机正常，外接MP3正常。当插入外部音频时，需调到收音机MODE。

28．

29．            充电电源怎样？也正常（而且，这还是个Standby电源呀,关机停车后都能用）

30．

31．            总共15元

32．            最后来个总图庆贺一哈。

33．            附后4个IC芯片的说明书，供参考（其实要有时间，可以在现有板子基础上，开发出更多功能来，例如7313共有三组音频输入，现在只用了两组）
