自己动手系列之--自制白客前杠安装绞盘全程

一直以来醉心于自由客前杠和后杠，以至于淘宝购物车全是各种杠的链接，总觉不但价格很高昂，而且总有些地方不是很满意。一直想跃跃欲试自己制作但一直下不了手，这可是有点庞大的工程啊，耗时耗功耗资金，而且也没什么经验，查阅了各种资料及图片，恶补了以前从没接触过的等离子切割技术，二氧化碳保护焊，氩弧焊。。。以及自制了N多的工具，简易而实用！前杠构思基本成型，没什么大要求结实好看就行，关键是要能装绞盘。后杠构思一直不成型，既要满足备胎架，拖车钩，万能方，还要兼顾副油箱等好几个必须的要求，一直在彷徨之际终于有一天看到论坛有人转让很难看到的后杠，灵感来了，是时候可以动手了，先下手前杠成功再改后杠，不成功直接恢复原样，所以动手只有一个原则，不破坏原车结构，废话不说了上图细细解说

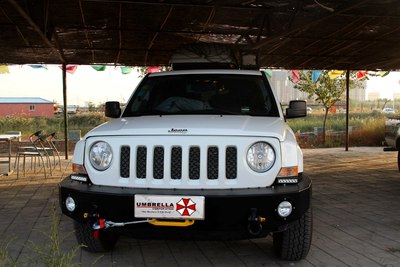

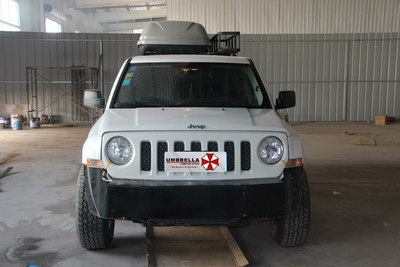

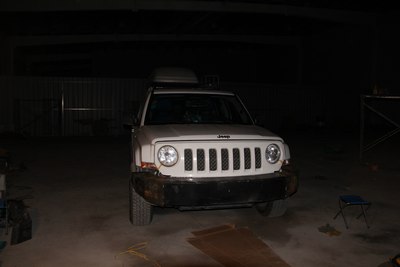

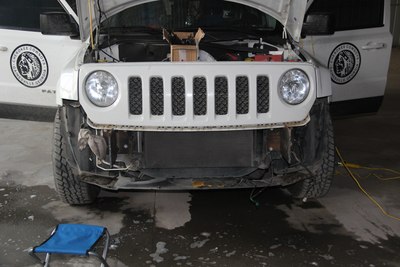

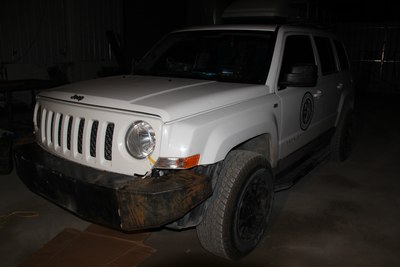

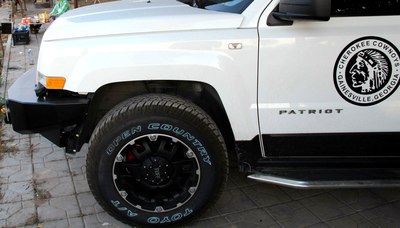

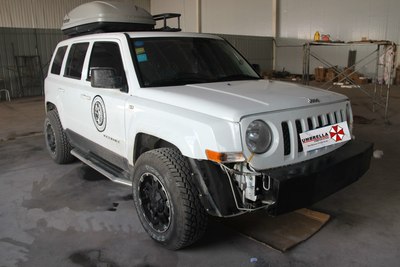

照例先发下没改之前的样子

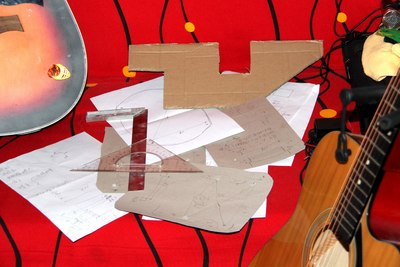

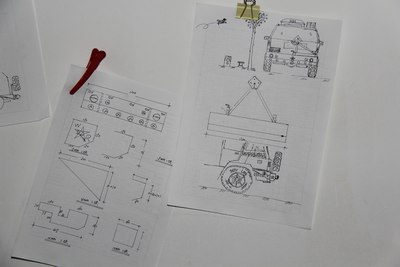

钟爱的吉他要搁置一段时间了，白天量各种数据晚上绘制简易图形好第二天下单

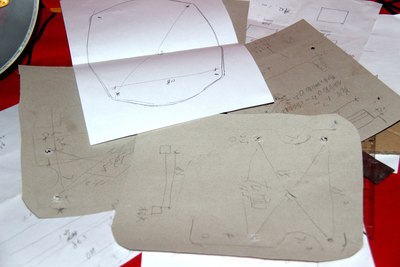

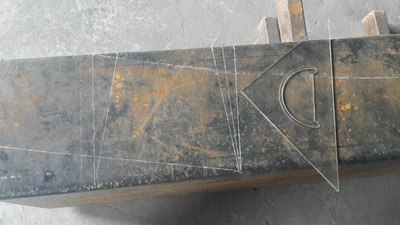

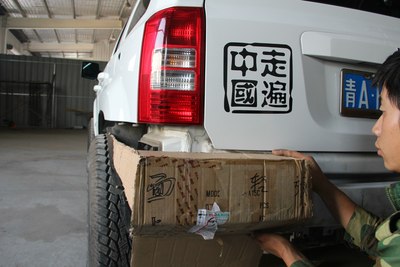

为了尺寸精确本人最惯用的土办法：原尺寸拓印

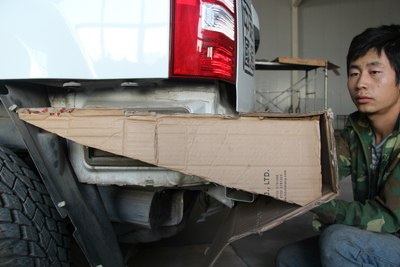

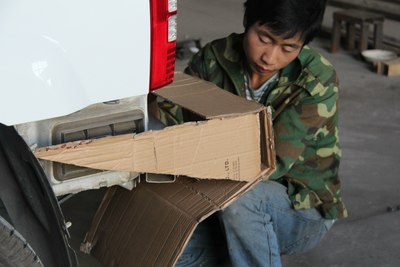

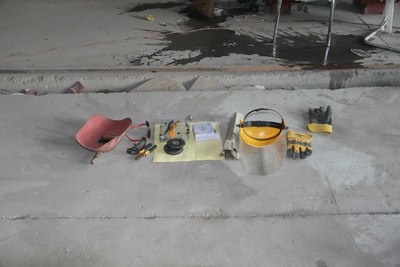

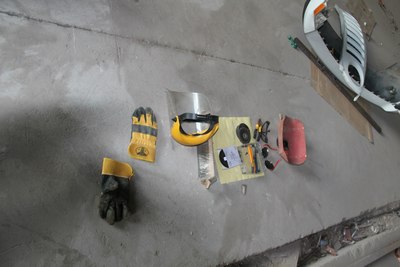

照例先准备点必须的工具

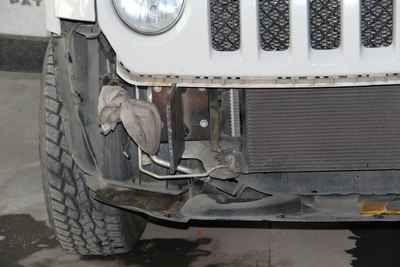

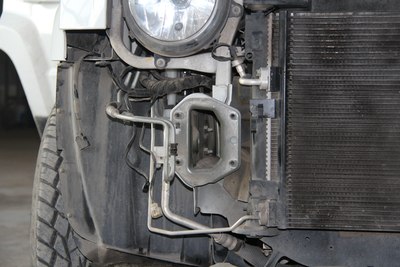

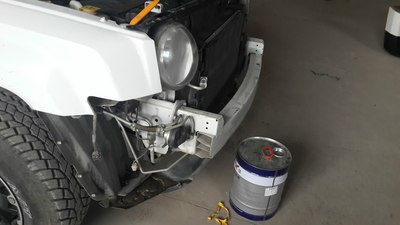

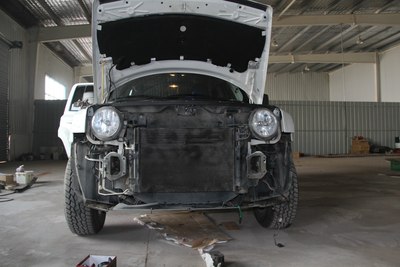

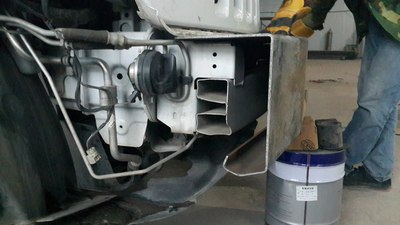

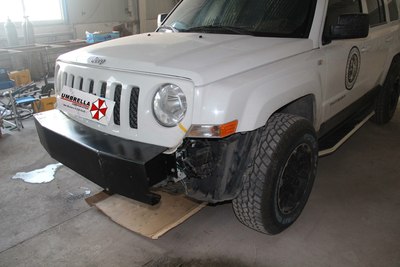

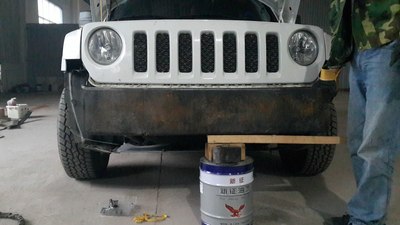

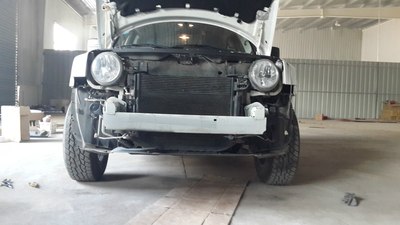

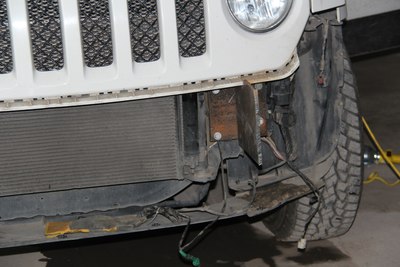

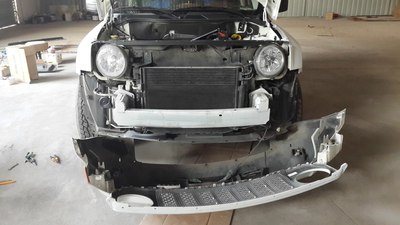

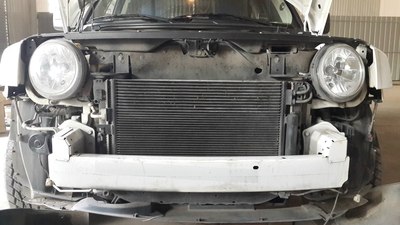

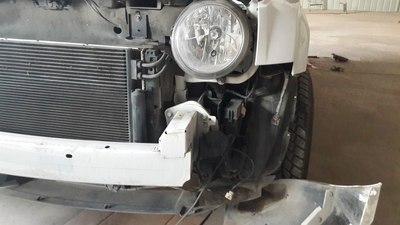

拆掉杠的样子，前脸很宽很大，车架头显现

怎么说呢，原车杠很薄可以缓冲，但上面装绞盘估计一下就拉变形

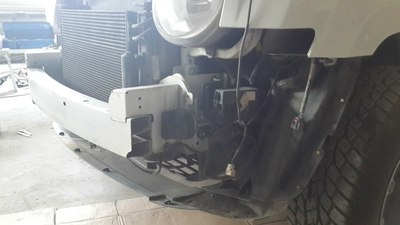

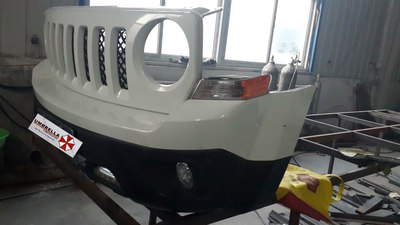

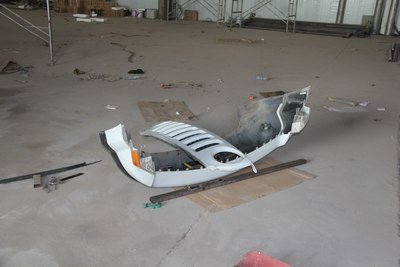

塑料杠，要进库房了

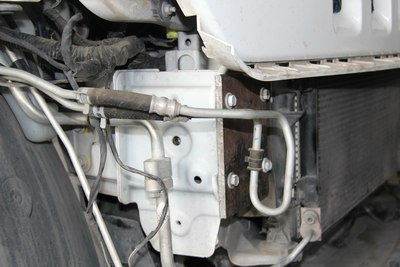

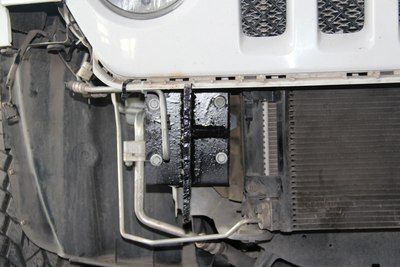

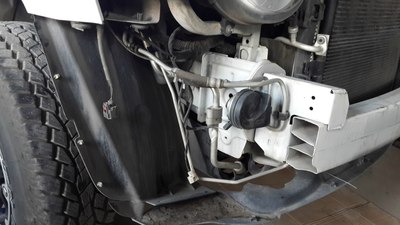

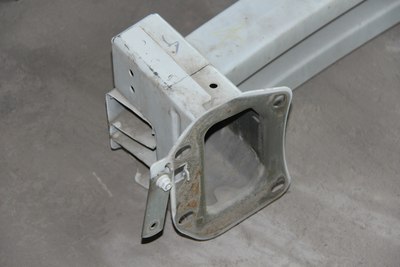

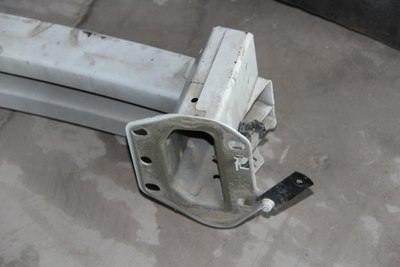

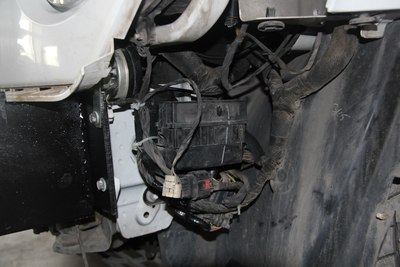

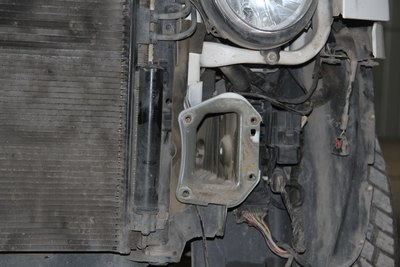

原车结构多发点，晚上要构思所以细部照的比较多，车友也多看下，毕竟有想法的也可以做个参考，论坛其他人发的没这么细，这我找过的

原车杠更多的是流线和漆面精美，重量也很轻省油但不经躁

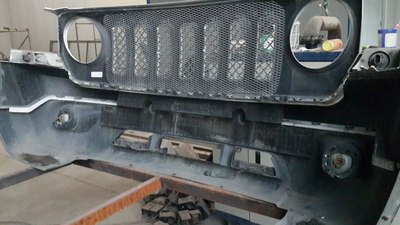

车友也细细看下，里面的网子是30元的自己剪了扎带固定，外面看个人感觉“丝袜”的感觉

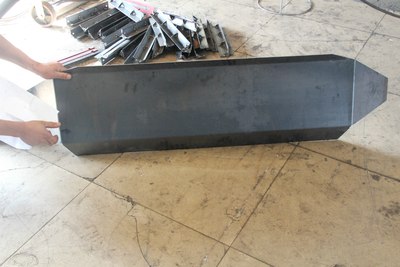

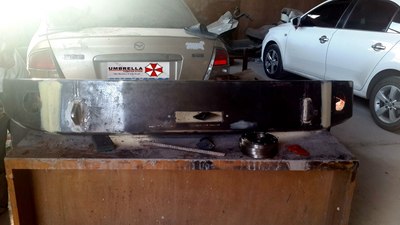

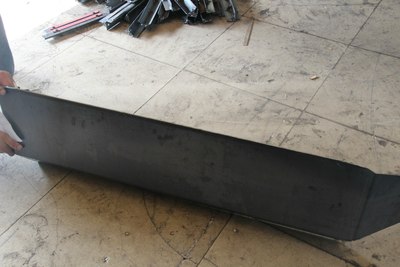

找加工店做了杠的主体部分，尺寸都晚上绘好的唯一遗憾的是角度他们折不了那么精确，只能折个大致意思

回车间各种喜爱（没敢在店里体现出来，价格要的不高害怕老板娘发现后面的部分涨价）

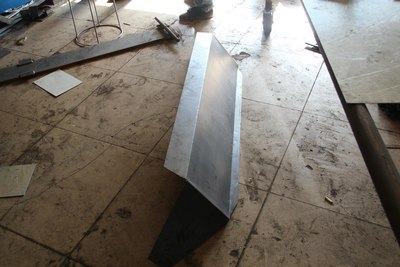

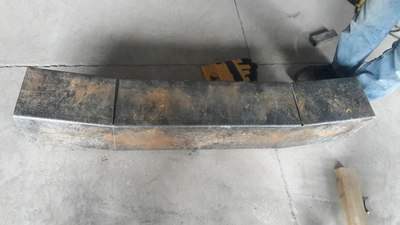

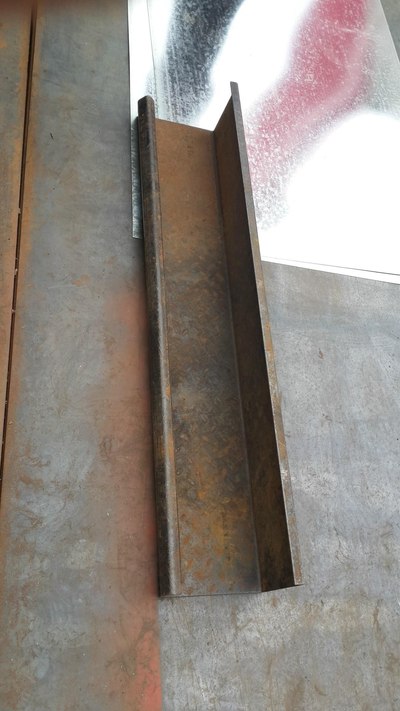

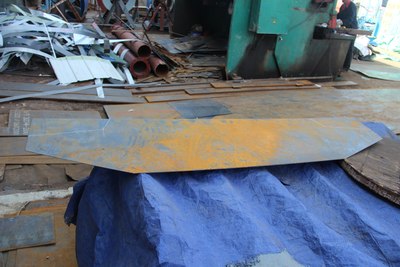

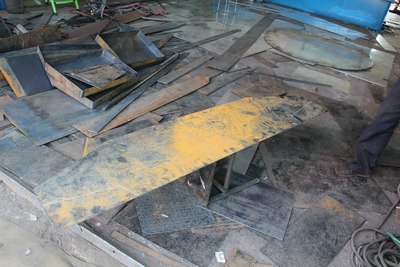

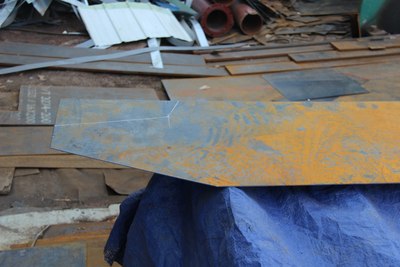

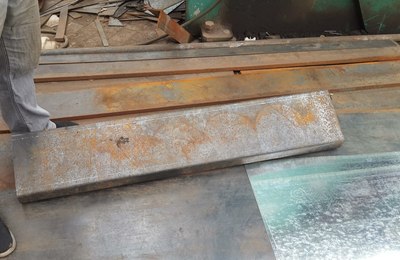

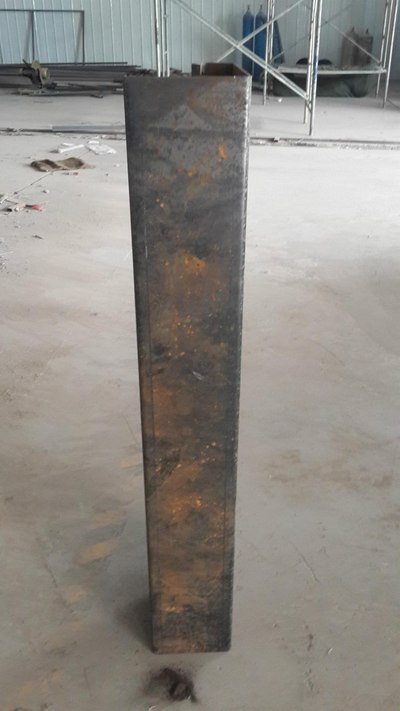

5mm的钢板，很结实也很有质感就是有点重

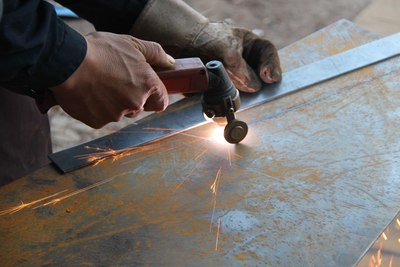

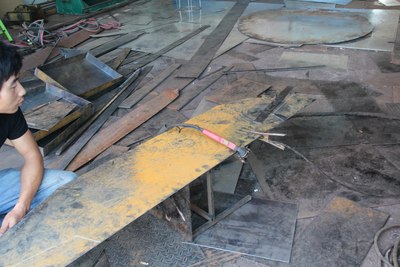

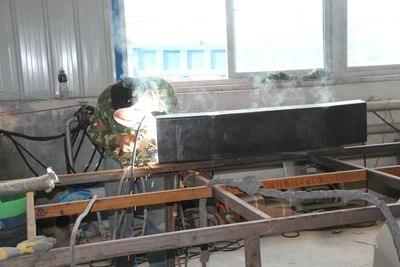

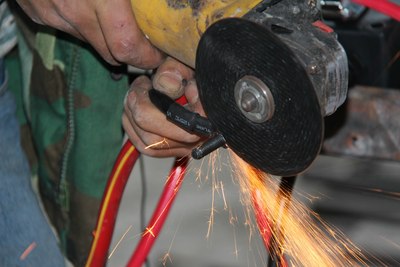

简单切割下，吐槽助手上！！GOGOGO助手是工地民工不会摆弄单反，教几次都是不会对焦，凡是他干的基本是粗活，我干的活基本没照片或者只有结果没过程，电焊和切割是他的拿手活，二保焊等离子氩弧以前没见过由我操刀

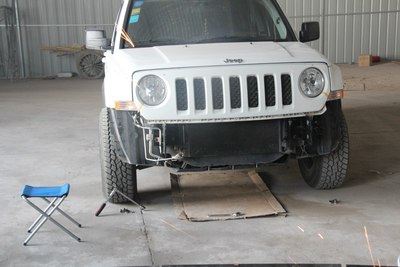

起初方案是原车铁杠不取，自制杠包裹在上面，这样活少一半，后来发现这样绞盘位没有，受局限

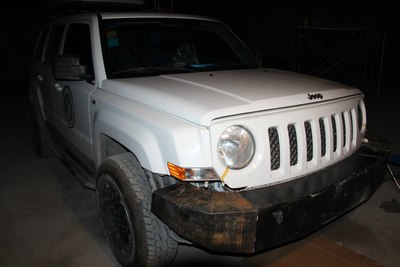

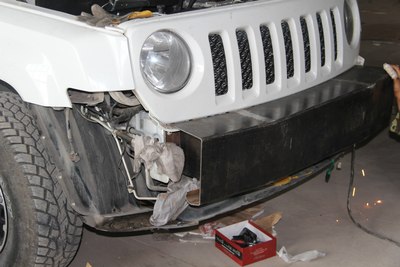

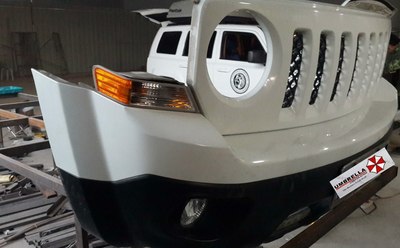

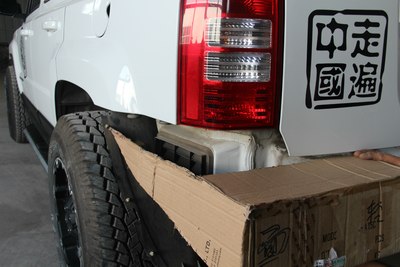

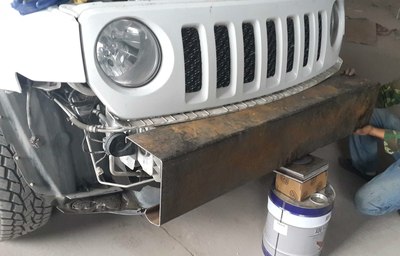

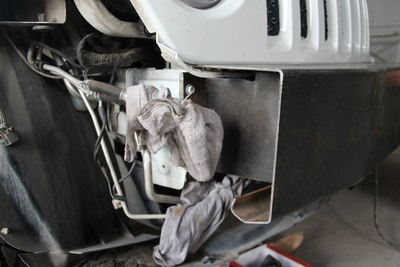

摆上去看看，像以前的212

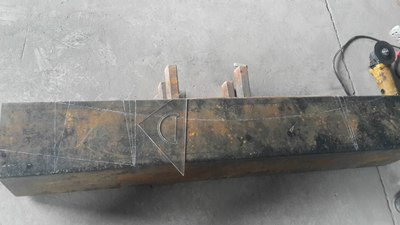

为了配合中网必须切割了，而且要有点圆弧才配合原车曲线，第一次改方案，有点舍不得啊，切了外面20mm折边强度会减少很多不舍啊这可是要装12000磅绞盘的杠啊

忍痛割爱了

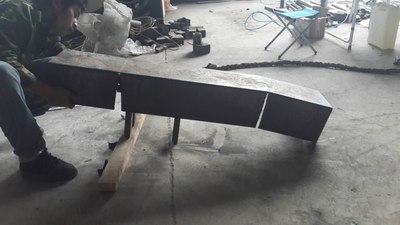

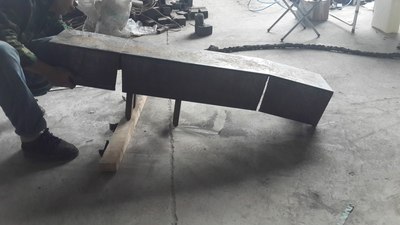

折角度无压力，找好受力点我站上去一闪就下来了有点重还是钢板比较软啊

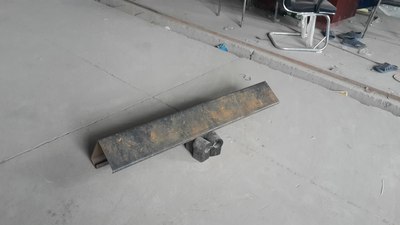

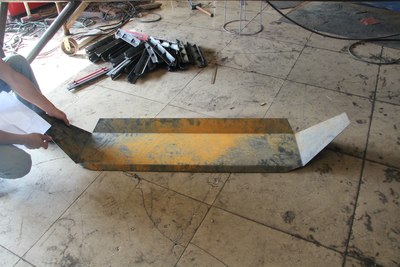

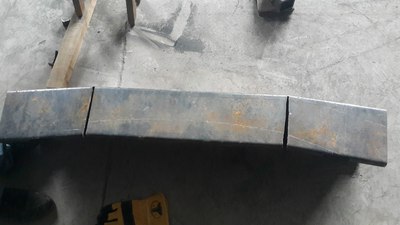

折了10度左右

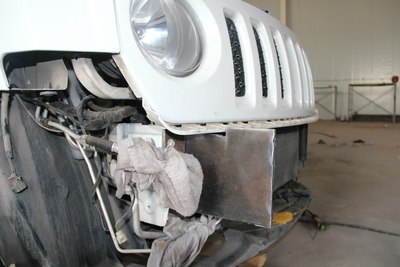

再摆弄，貌似有点样子了

没那么死板了，也配合了中网的曲度

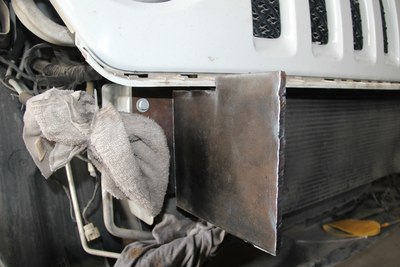

开始制作连接件，这是重头戏，本人很下功夫，研究了好多方案，毕竟是安全啊

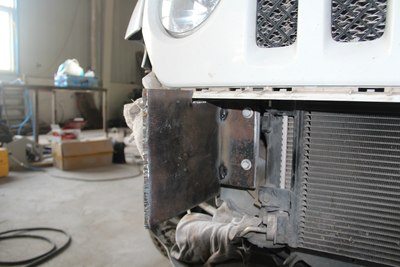

说实话原车M8的螺栓绝对“浩“不住5MM厚的杠，但不能破坏原车结构啊，再说杠头也是薄薄一张铁皮螺栓大了也完全解决不了刚度要求，只能在里面想办法

里面加焊一张10MM钢板与杠头新加10MM钢板焊接，里面再用M14螺栓拉结，这样就结实多了，网下单M12.9高强度螺栓，双保险

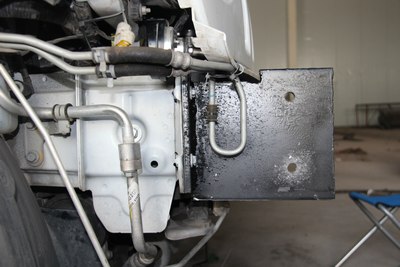

上连接钢板，一律10厚钢板，图个结实

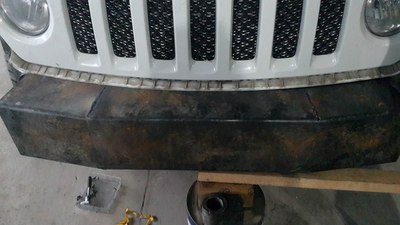

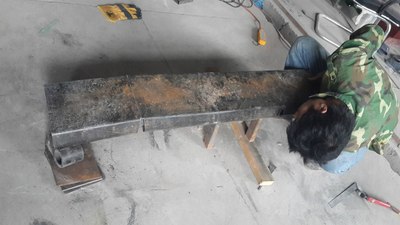

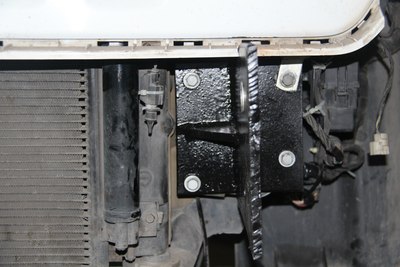

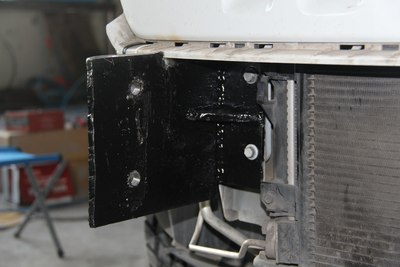

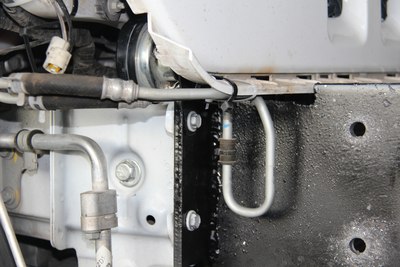

基本连接成型，严丝合缝很结实，很满意

没CO2气了，这段只能电焊了，调大了电流换了4.0焊条嘱咐好几次要焊好，这可是关键部位

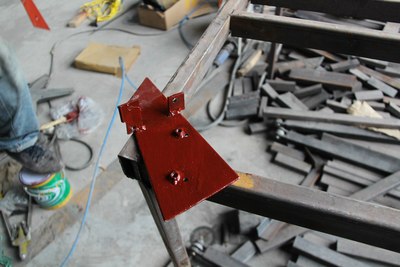

感觉有点单薄，又加了三角加固肋，全部二保焊！！踏实多了

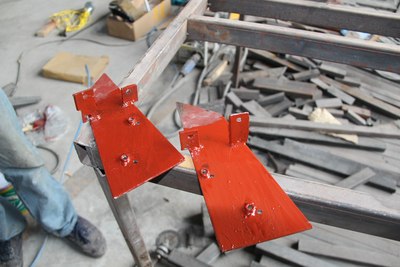

简单防锈下，也为了看效果，加固三角肋可以看见

本人U酷学的焊接技术，手很生鱼鳞纹没出来，不过烧透了的

哥俩好

眼有不合适的，再加工了下

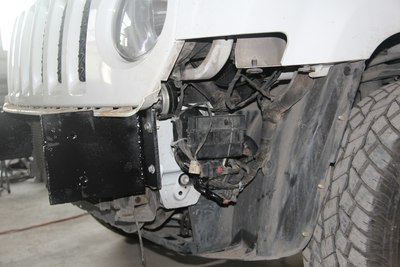

安装了，嘻嘻

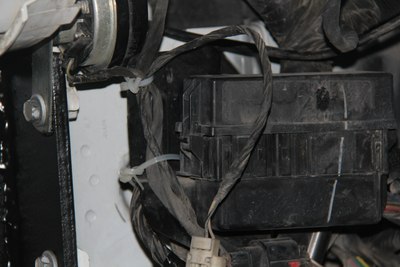

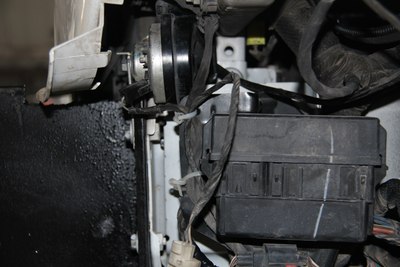

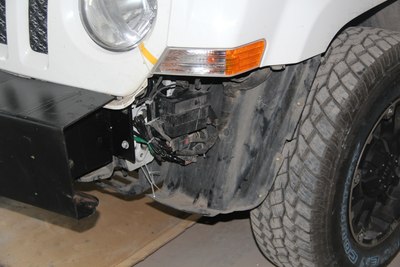

原车喇叭都有位置，线头收拾下，要开出去加工剩余部分，不能太丑哈

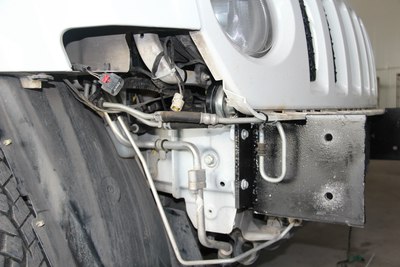

这根管是重点，空调伸缩管要固定好

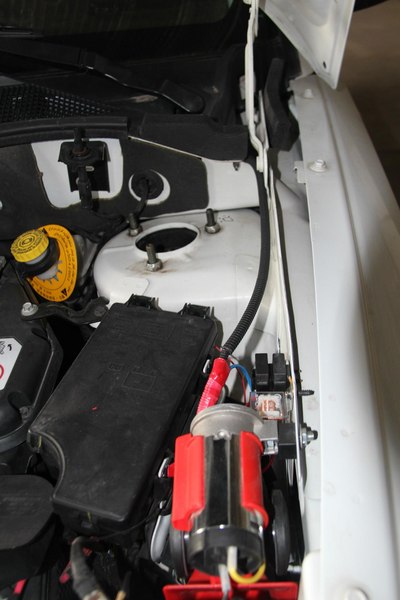

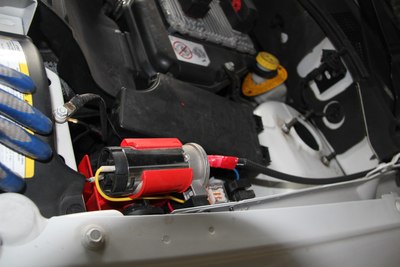

车间没电了，乘机装了宝淘的气喇叭

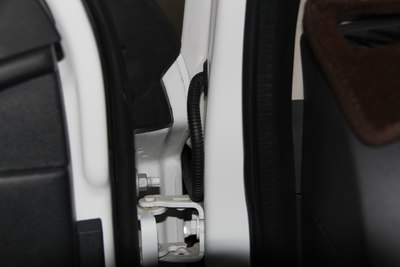

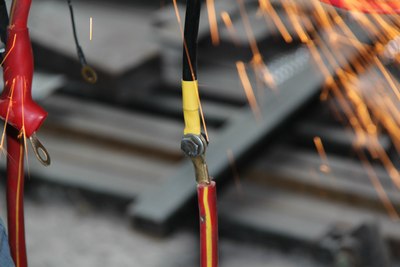

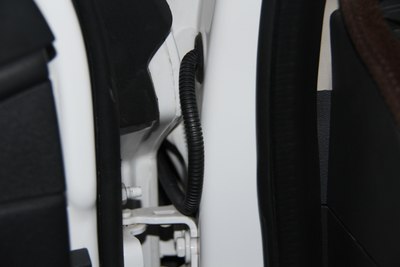

从这走线的，全部套两层管，电路可不能磨人

走线还是很满意的

乘机预留了三路线，都是直接从电瓶引进来的，一路走加装LED灯，一路预留给车顶灯，一路装了数码充电的设备，这样手机充电的时候可以锁门了

线全是岛国进口线，电路一点也不能马虎，100米线就300大洋

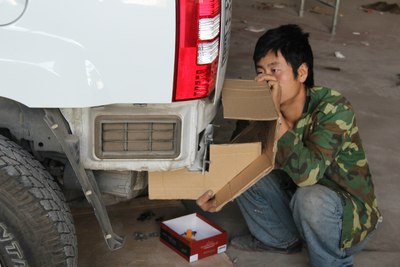

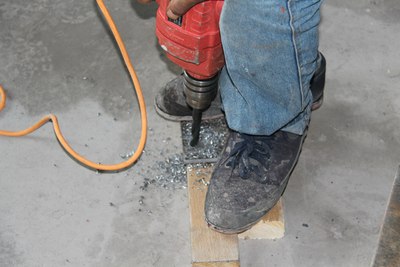

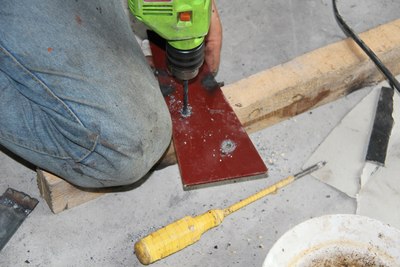

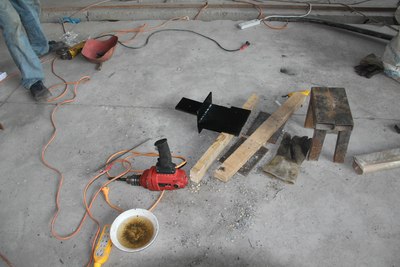

我跑完线路助手眼也打好了，10厚钢板上手电钻打眼是力气活，很费事

这探头不太清楚是干森么的，感觉很重要就好好加固了一番

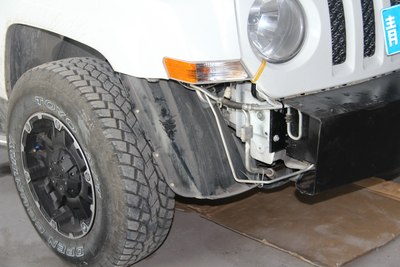

装上牌子就准备上路了，要去老城加工后面部分

呵呵，线路收拾好还是能接受的不是很难看

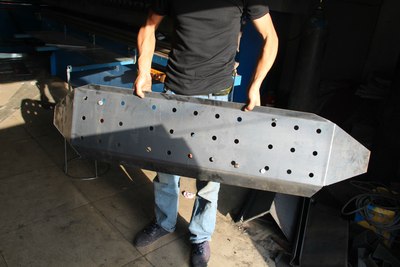

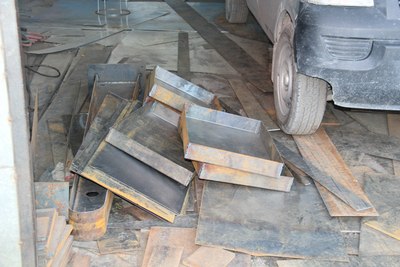

加工的第一件护板，为了减轻重量用了3MM厚的，尺寸要我亲自画，老板很懒

店里做的其他客户的件，老板的手艺凑合吧，反正我的是粗加工

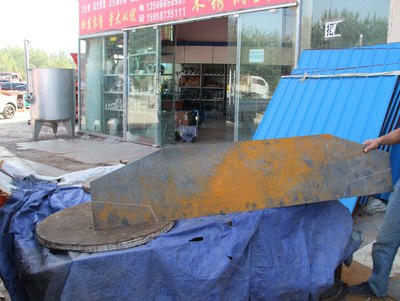

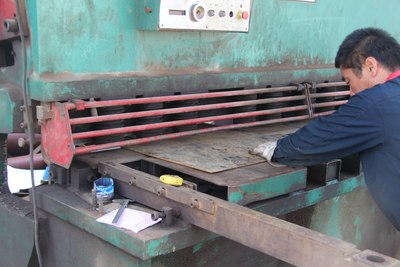

感叹机械的强大，来几张

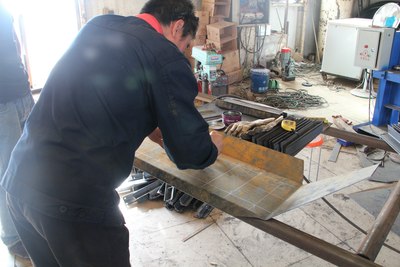

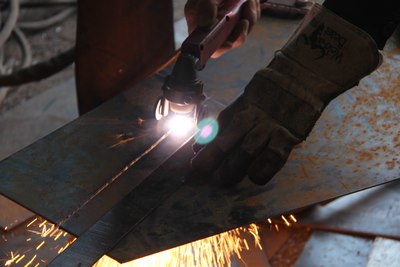

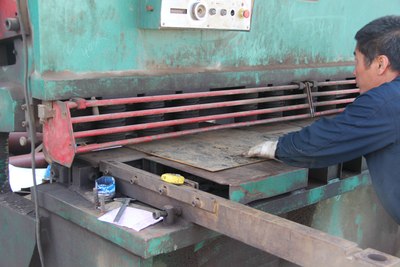

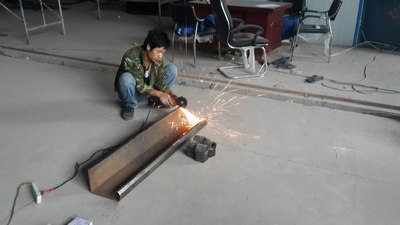

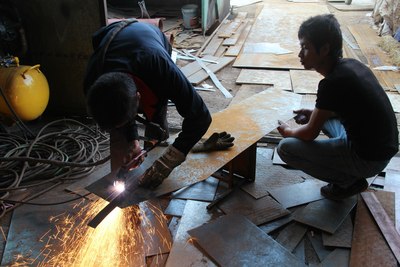

直线部分直接”卡擦“，剩余部分等离子割，刚好学学手艺

这枪头比我们的好，带轮子

师傅还是很细致，手很熟练的

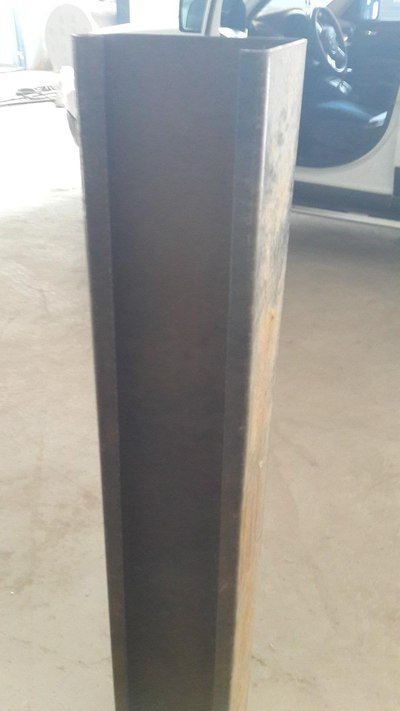

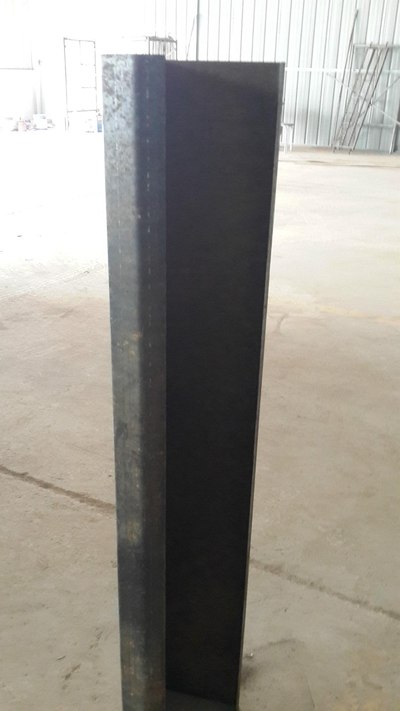

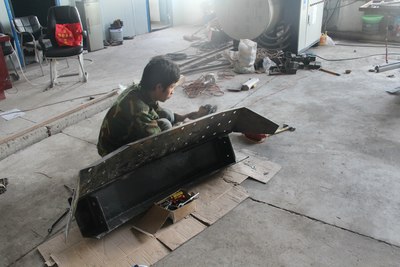

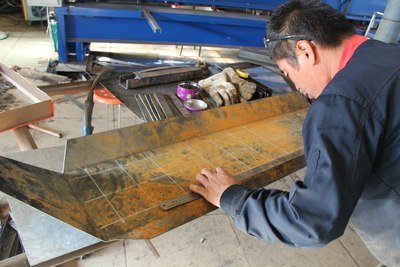

折成型，尺寸都是本人亲自画，老板嫌形状那么奇怪的说不担责任，跟”切糕“一样，切下去什么样子就什么样子，搞的我很细致，很怕尺寸不准

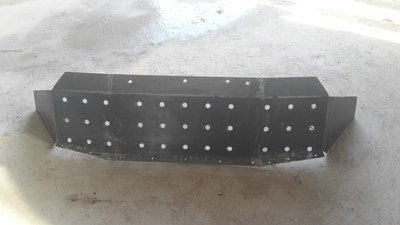

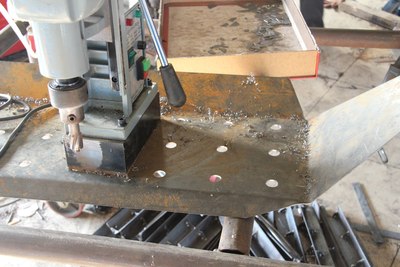

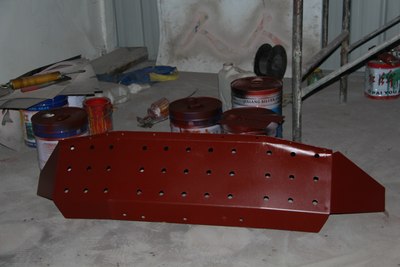

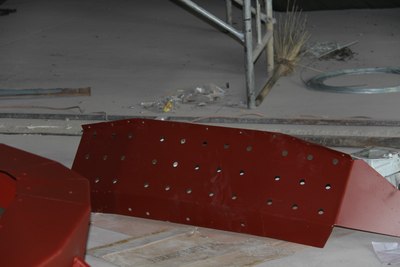

打眼了，本人有点讲究，数量每撮眼9个，长久之意，中间放九个有点稀少，多打了一排，师傅问我这又是什么含义，我随口说：要爱（12）。。。。师傅白眼嘟囔：反正是你说了算。。。

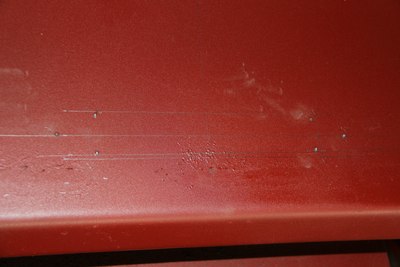

画吧，久久归一，就要爱！

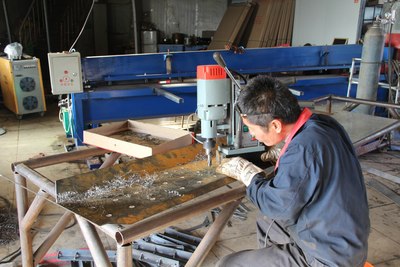

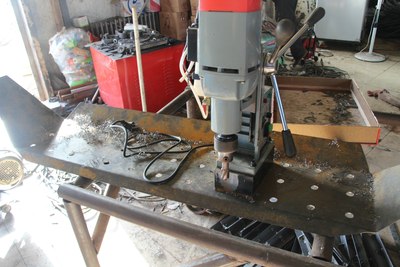

磁力钻，打眼很快本想借走，老板说就靠它撑门面。。。。哎，别笑话阿木这疙瘩没那么先进，真的不多这玩意

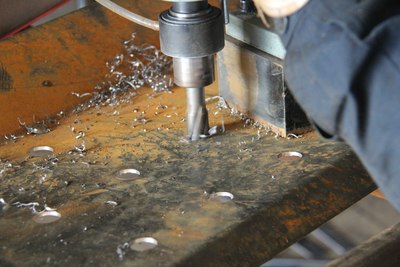

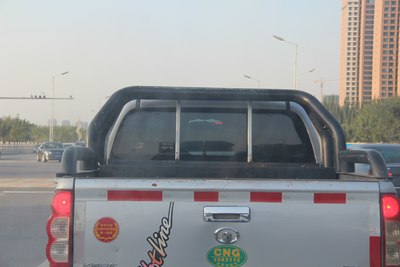

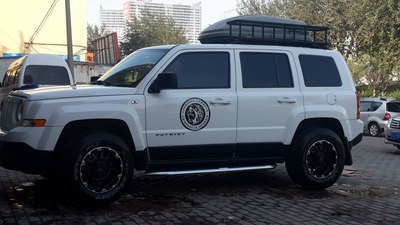

回去途中看见一个皮卡，架子很好看拍一张

成了，很满意！

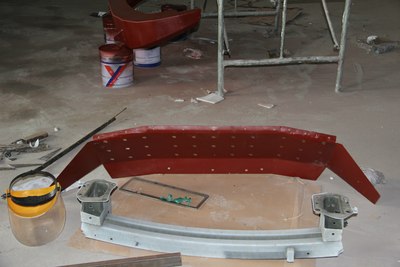

自己再折了好多地方，打了眼安装到杠上

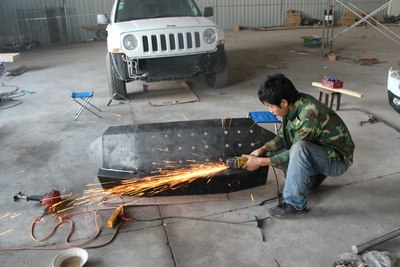

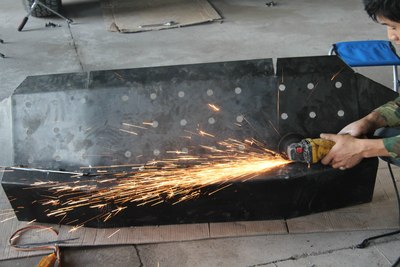

发挥你的长处打磨吧，没安全意识配了面罩不戴，大家吐槽死他

喜欢这铁花，感觉在千锤百炼出精品

又塌鼻子了

两边纯粹是自己做的，忙啊时间也不早了过程没照片

各种角度欣赏很强大啊

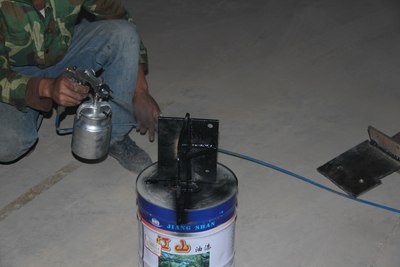

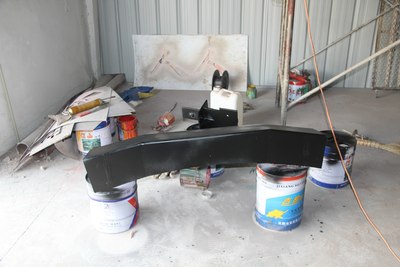

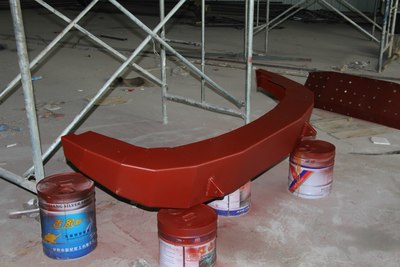

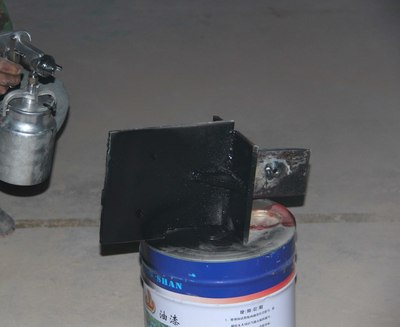

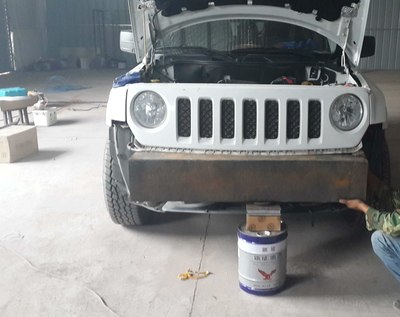

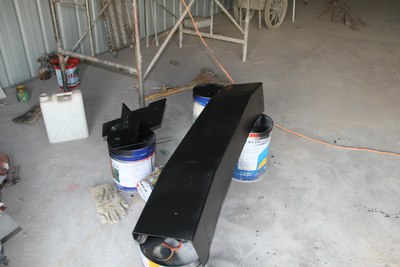

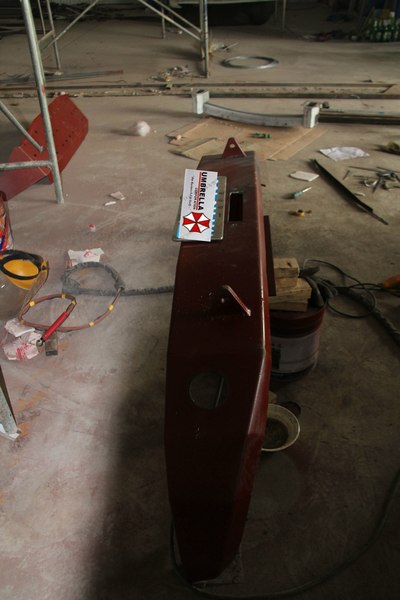

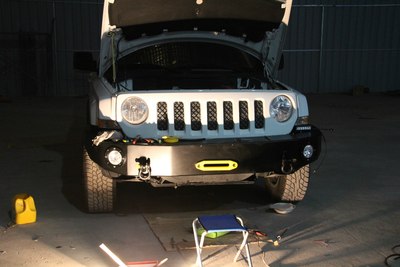

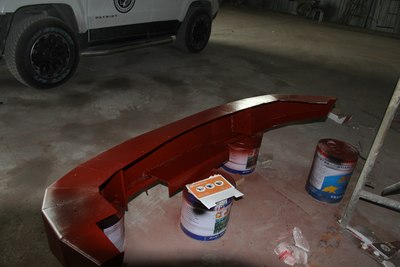

很晚了，坑爹的厂房嫌我吵居然关了我的灯，细活不好干只好喷防锈漆，也好明天干活，两个千瓦灯烤了一夜，第二天漆干的差不多了

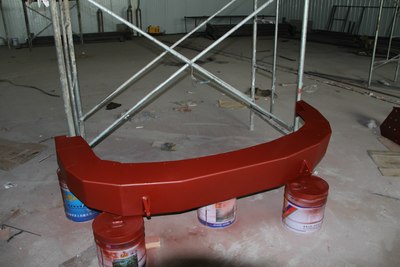

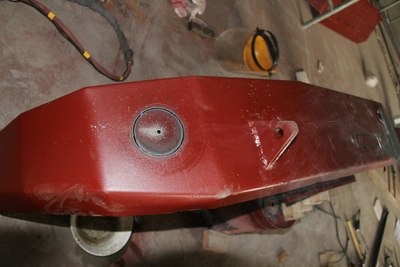

这是第二天晚上喷的，处理细部整整忙了一天没顾上留照片，直接出成品

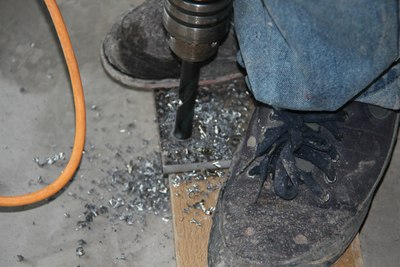

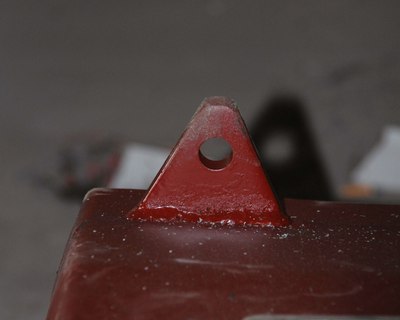

前面的三角挂钩底座直接费了我三根22钻头。。。20厚钢板是手枪钻的噩梦

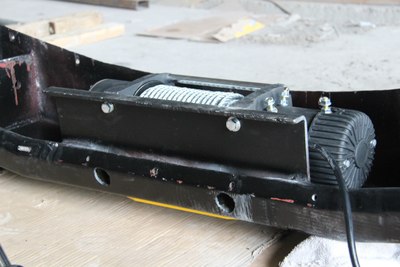

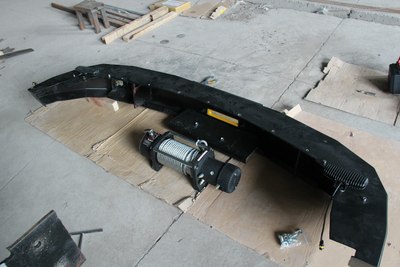

绞盘底座，眼距是关键，绞盘还没买，数据不敢马虎量了又量，好在没出现偏差

原车正品杠和山寨杠的对话：原车说瞧你那土***样。。。新杠说瞧你那X样，中看不中用。。。。哈哈

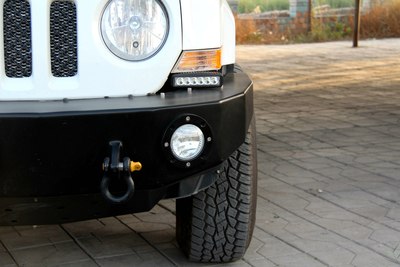

定雾灯的位置，有点后悔，应该在较平的地方开，这位置太侧面了。散光不说还对对面车不好，这是个人觉得失败的地方，可铁上打眼就是”切糕“，切下去什么就什么了，反悔很难的

绞盘钢丝绳导轨位置，也要精确到毫米

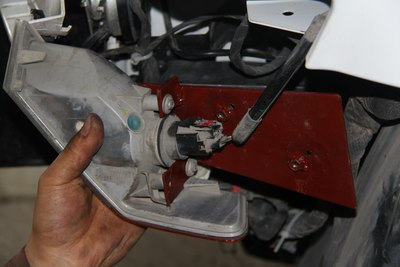

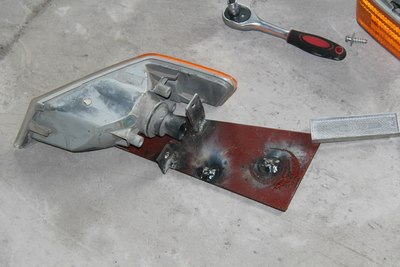

转向灯暂时先这样处理，以后再说

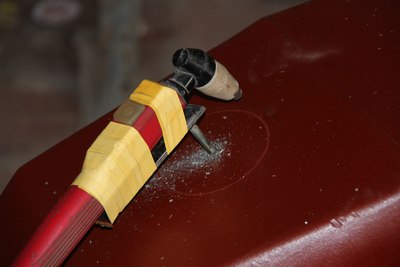

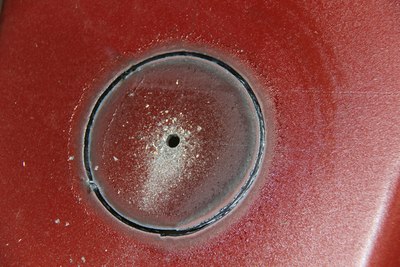

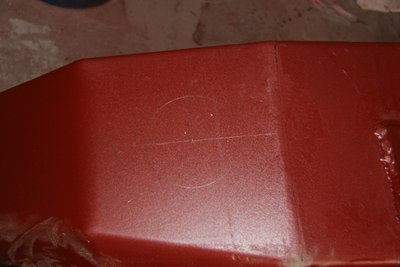

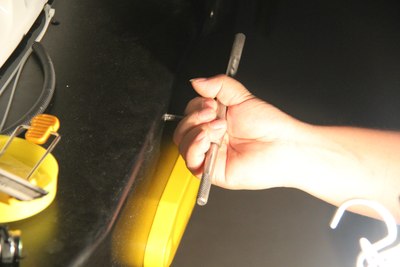

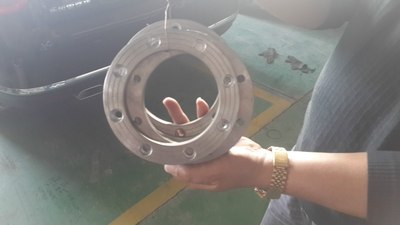

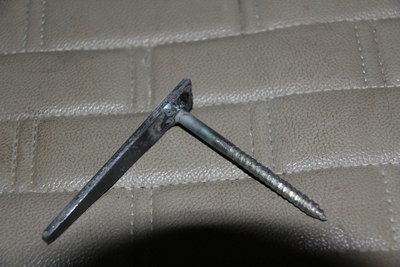

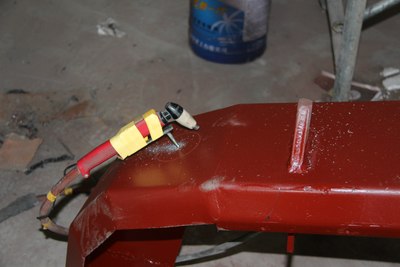

切割圆，对于新手的我来说挑战啊，想了办法自制一个小物件，呵呵，呵呵。。。。

效果很好啊当场让助手赞不绝口，崇拜的眼神，幸福满满

呵呵，小物件大用处

放牌子比划，顺便研究下牌子架

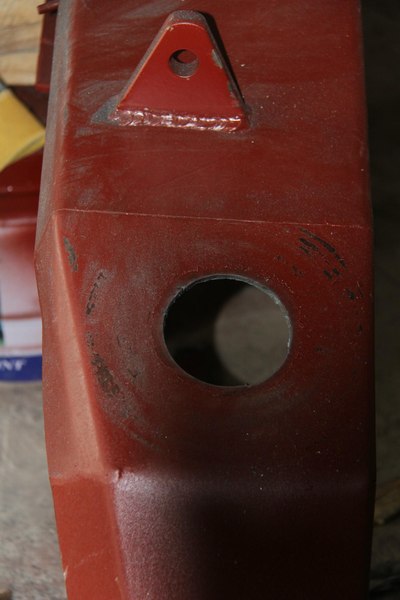

钢丝绳导口

第二个眼也成功

发现三角钩有点流氓。。。以后不好再收拾吧！

上转向

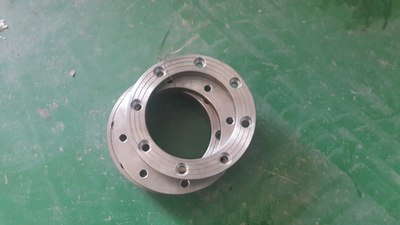

加工的灯罩，一则起保护，二则好看！卖的没这型号而且很笨，找车工加工的，这是本人的创意哈

后杠的俩灯也一起做好，少了人家不做

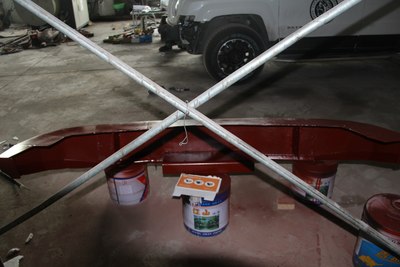

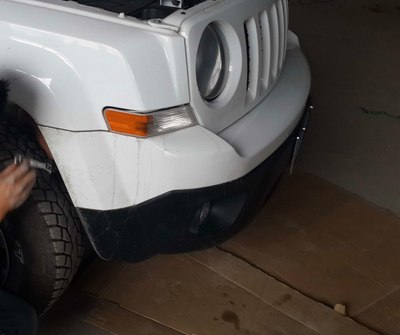

找正规厂喷漆，毕竟是面子活！老板很认真洗了我的防锈漆重新打磨抛光

护板是免费做的工序一样，赞老板

库房发现的老式搅拌机拖架，等以后构思成竞技杠，呵呵废物利用也是自己动手的最高境界

像一只不安分的野兽，很霸气很凶恶

霸气侧漏。。。

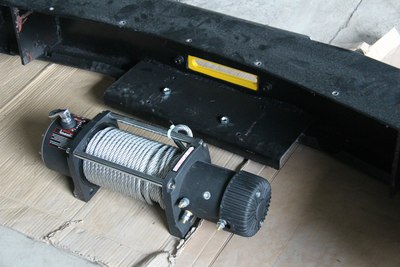

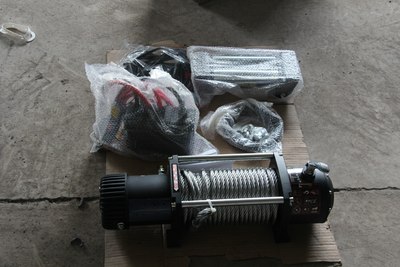

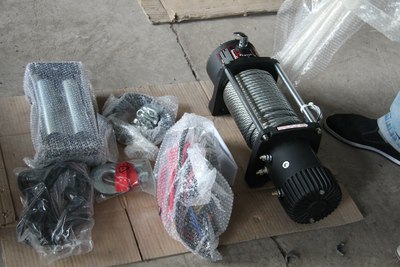

日思夜想的绞盘到货了，很沉。。。。一个人勉强抱起来，这重量是我始料未及的，前杠负荷很大啊。。绞盘选了12000磅的，有点想法以后上手牧马人直接上马，毕竟绞盘自由客无用武之地，所以买的一步到位

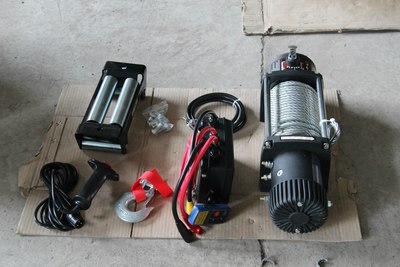

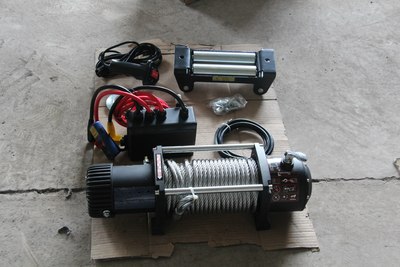

东西很强大很正规，重量。。。。太沉了

包装很到位，东西没说的

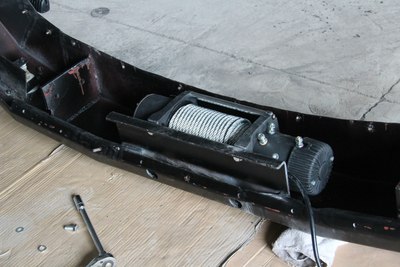

比划了下，眼距那叫一个严丝合缝，再次看到助手那崇拜的目光。。。。。照例幸福满满

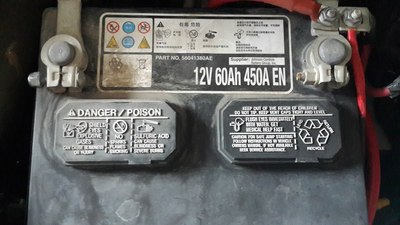

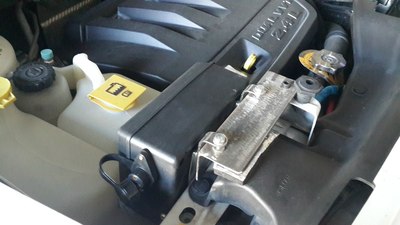

检查了电瓶符合安装要求！！！也

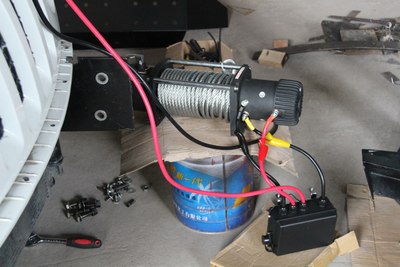

试车，很好使！！噪音有点大，有惯性。可能就是这样子吧

固定

一切考虑的很到位！！

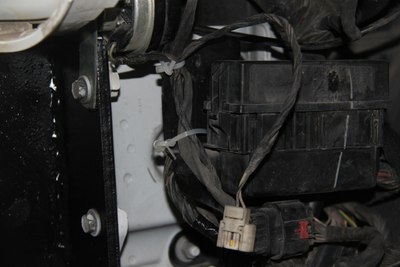

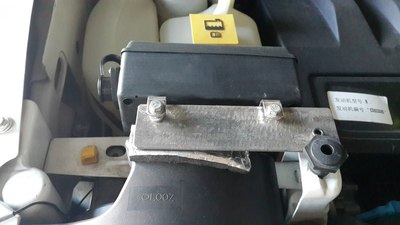

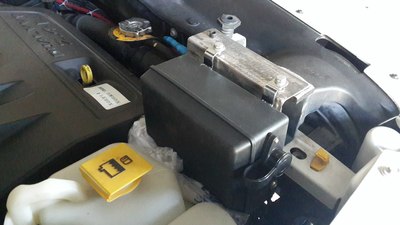

控制箱原安装位置是杠里和绞盘一起，为了以后涉水自己改到引擎室空位，线短了，全部加长！！电线用的大负荷的，绝对够，处理的很仔细

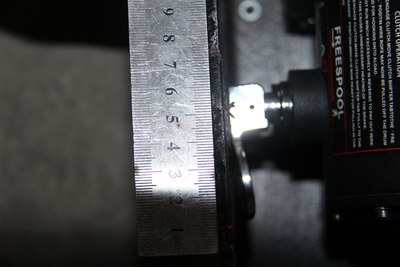

留尺寸，离合位置，也好给车友参考

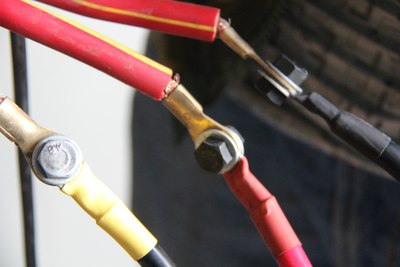

电线处理是重点，多留图

装好晚上12点了，本来想连夜去***善看看英雄大会，坑爹啊，第二天有重要客人来银川，那叫一个失望啊，没办法不能怠慢朋友，只好放弃计划！！第二天带客人去野餐，照例不吃饭馆的自己动手

新疆来的朋友在比划烧烤，味道很不错！！不同于”切糕“

铜锅子是我们的大招，家乡风味照例让新疆客人赞不绝口，呵呵

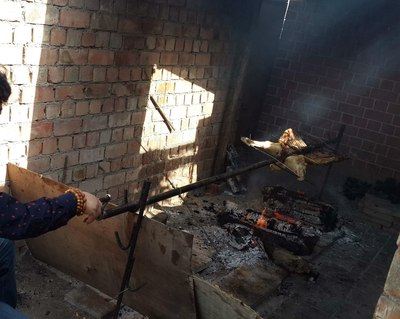

烤全羊，很地道虽然是老板的大招，还是免不了自己动手

什么姿势。。。

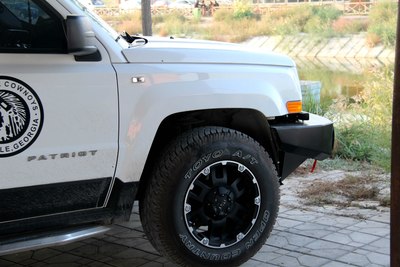

乘机给小白照相，前面全是室内的没法显示小白英俊的身貌

哈哈，装高音时做实验的地方，以后补上！！也当是增加动手作业

很丰满

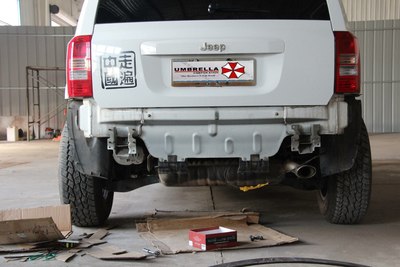

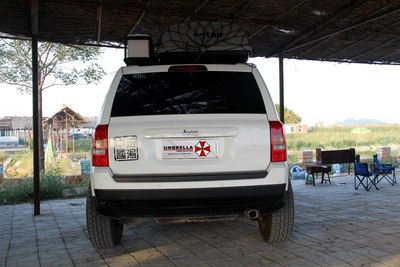

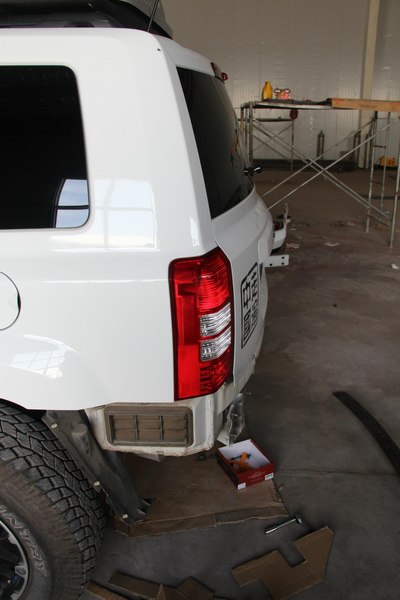

就缺后杠

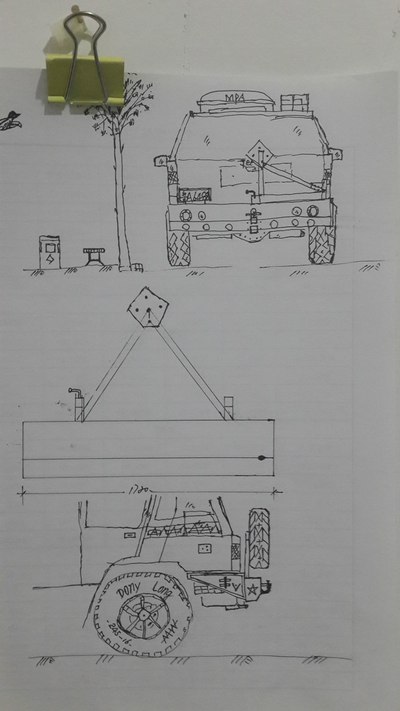

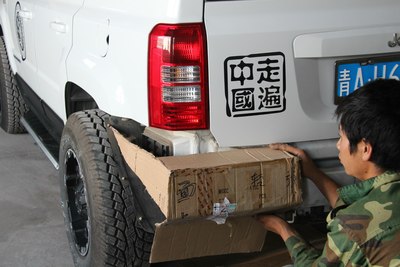

先发几张后杠的设计，完工绝对完胜前杠，因为后杠很少，而且累计了前杠经验，偏走”刀锋“

发帖前看到后杠的一些资料，设计数据

漏几张后杠的方案，呵呵先打个伏笔

顺祝车友节日快乐

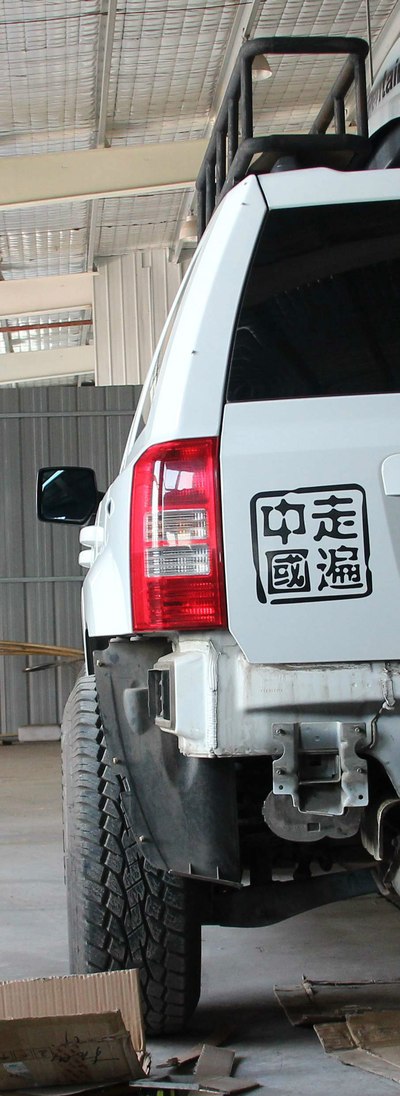

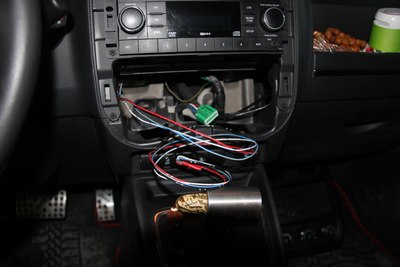

补充下绞盘改装后控制盘安装位的细图，供车友参考：

虽然说此绞盘带控制器水中照样作业，可再简单防水下，本人有洗车冲引擎的毛病

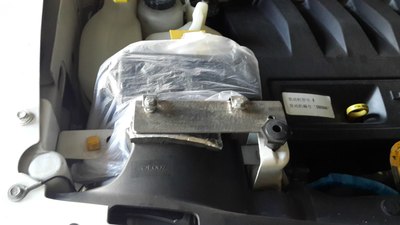

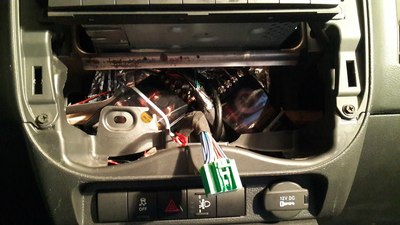

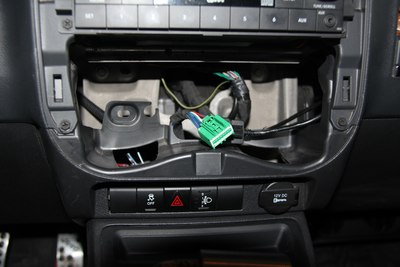

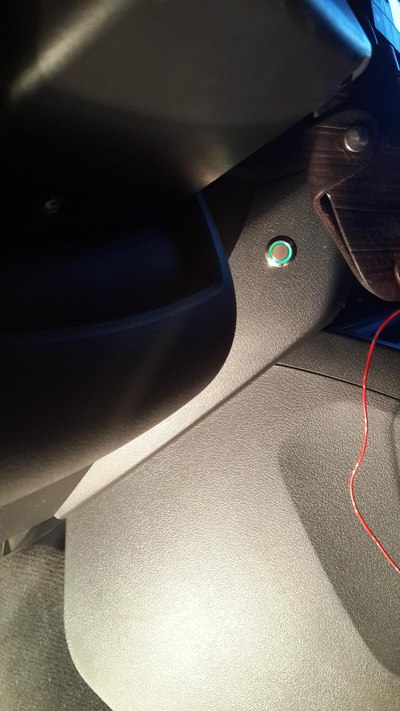

安装气喇叭开关的位置，毕竟声音吓人偶尔得瑟下不能经常用所以放的比较隐蔽，开关要拧钥匙才能打，防止小孩停车时乱按

为了音效装了米国分频器，此处安装直接分高低音输出，结合四门密封和隔音效果很棒的，很震撼！！

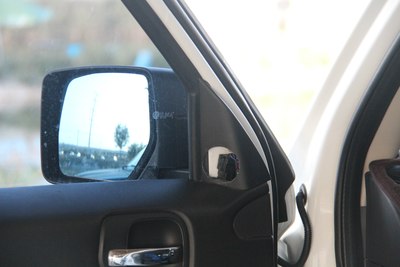

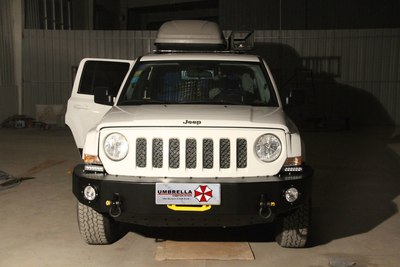

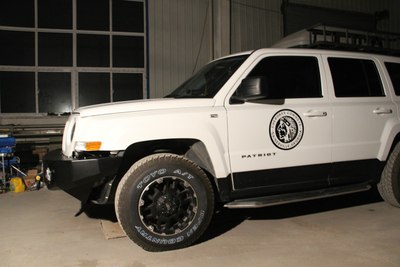

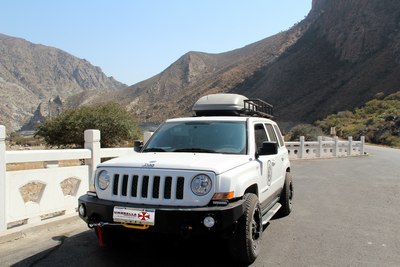

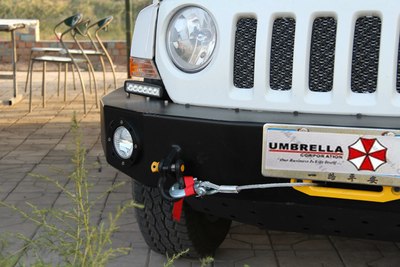

比较全面的一张外形
