17款科鲁兹内部加装后备箱按钮之实用篇

科鲁兹2017款去掉了驾驶舱开启后备箱的按钮，即使安装位置都没有预留，给车友带来很大不便，尤其我这单位门卫制度严格出门必检，有时门卫在车后找不到开关把手，还是得自己下车开启，特别是下雨天下车既尴尬又不舒服。所以一直想加装个室内开启后备箱的按钮，前期查看了汽车线路图但一直懒得动手，在几天偶然翻到了之家上车友Ashaaa的帖子《17全新科鲁兹车内后备箱开关DIY，更换空气滤芯》才下定决心抽空装上了。在此，感谢车友Ashaaa的分享。下面依照我的安装过程重新整理了一下思路，发出来供车友参考，能够让车友更清楚、更简便地加装，少走弯路。

17款科鲁兹车身控制模块K9在接受到遥控钥匙开启信号后，输出信号（搭铁）到后备箱开启继电器，继电器动作后备箱开启。所以，改造思路是代替车身控制模块在其输出端直接加入搭铁信号，后备箱开启继电器动作打开后备箱。车友可以不管这些描述，直接按照下面步骤操作即可。

1、需要准备的材料：

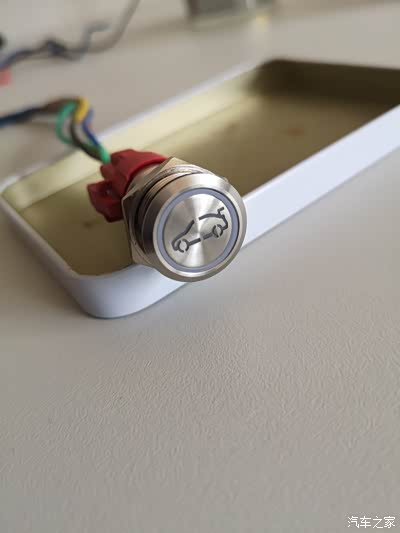

（1）按钮：带线带插线座带LED背景灯，长度35cm，铜线直径0.5平方。

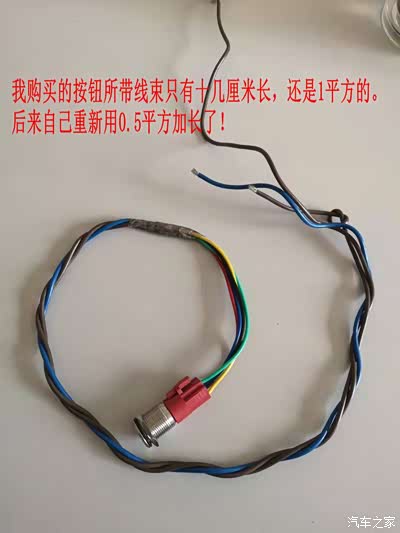

TB上很多，我购买的是定制标带线的，但所带电线较短也较粗（我的是1平方的），由于车身控制模块的线缆是控制线很细（0.35平方），线卡子不太好卡紧。

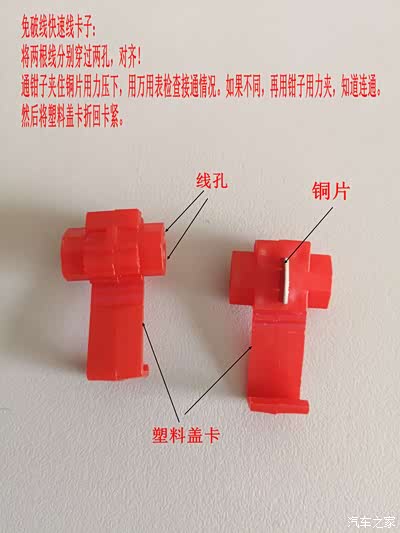

（2）线卡子：实用线径最小应该在0.5平方或一下。
TB，pdd,很多有卖，用于免破线快速接线。

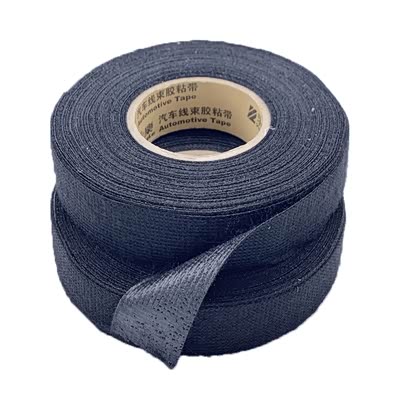

（3）绒布胶布：也叫线束整理胶布，可选项，接通线缆试验成功后将线缆用胶布缠裹，一是避免短路，二是避免震动带来噪音。
（4）6mm的螺帽：用来直接压接搭铁地线，省得拆装原来的压线螺帽。
2、所需工具：

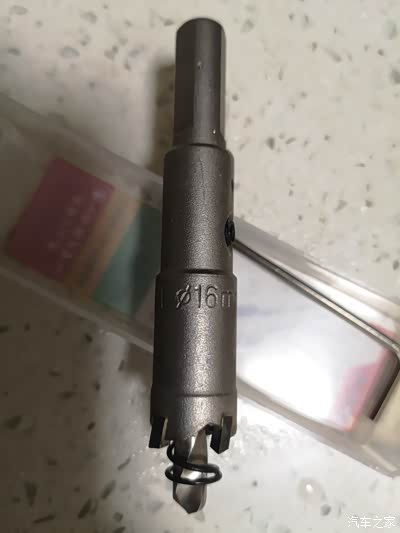

（1）开孔器：我的按钮是16mm的，所以买了直径16mm的开孔器，电钻自备。或者自己找个能在塑料板上开孔的地方帮忙。
（2）钳子、塑料撬板。

1、将驾驶位小储物箱取下：将箱体上端边向左掰边向外拉，或者线将下段掰出。
      将照明开关取下：从取掉小储物箱地方将手伸入，用手指顶住照明开关往外顶，用塑料撬板辅助，轻松去取出。

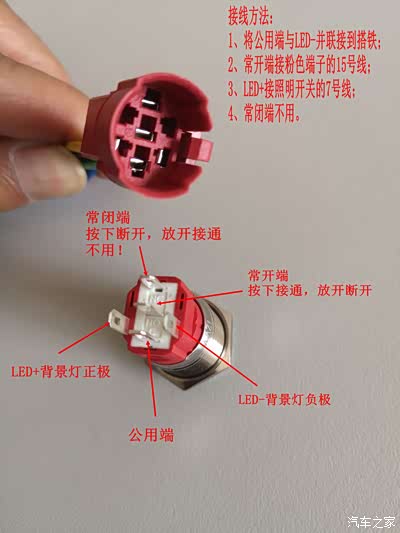

2、按钮线束：我所购买的按钮是5条线：公用端、常开端、常闭端、LED照明+、LED照明-。

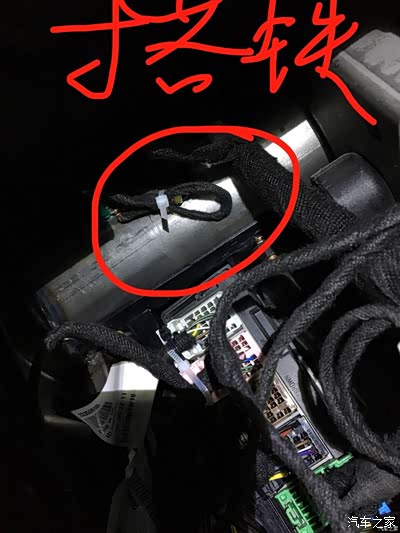

（1）将公用端与LED照明-接在一起，用胶布裹紧，线头挝成圈用螺母压接到小储物盒内部的上面搭铁接线柱上。

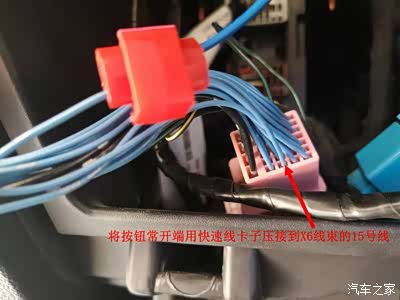

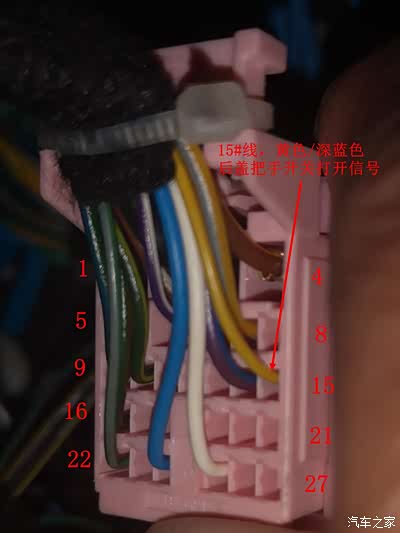

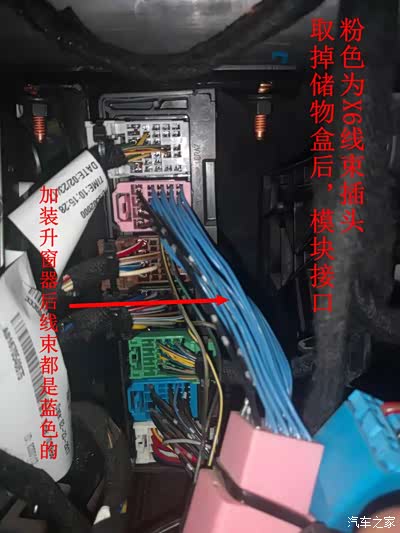

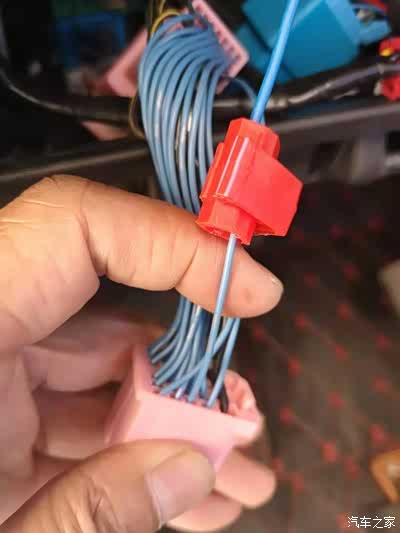

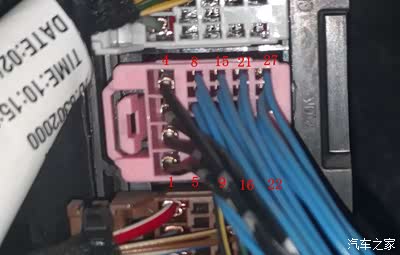

（2）常开端用快速线卡子压接到车身模块的X6线束的15号线上，就是粉色街头，没拔出前是最右边，从上从下数都是第三根线。原车线是黄色/深蓝那根线，由于我加了升窗器，线束都是蓝色的，但位置不变。

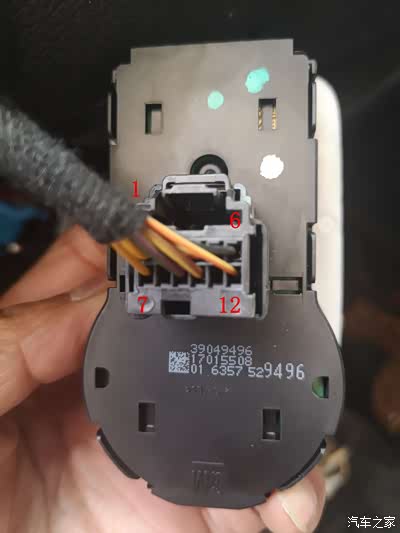

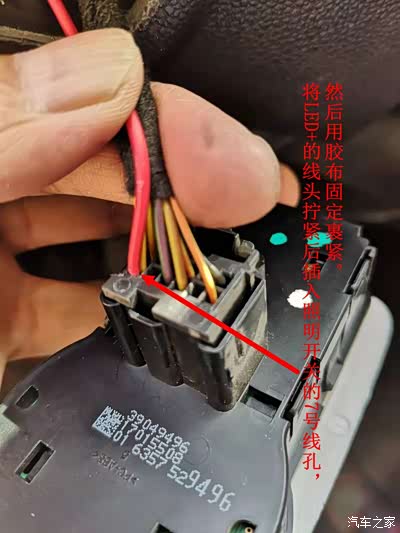

（3）将LED照明+的线头插入照明开关的7号线上，就是黄色的下面那根线，。这样，在晚上打开照明开关后，后备箱按钮的背景灯也会亮起。

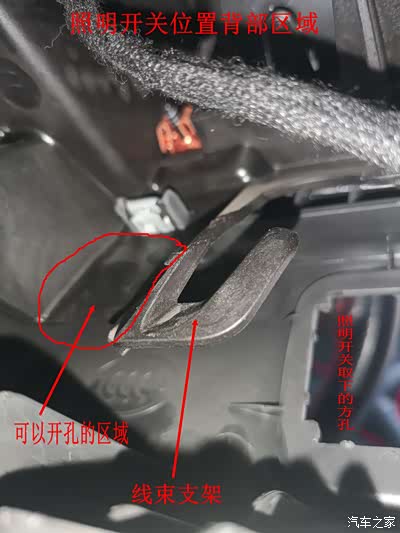

1、按钮安装的开孔位置，建议在照明开关的右下角，内部没有隔板空间较大。
2、按钮直径大小随你喜欢吧，我选的是16mm的，应该是大点好看。
3、按钮一定要买带线束插接座的，安装起来方便。一般是5条线，常闭不用，公用与LED-负极并接，实际只接3根线就可以了。
3、搭铁图片借用车友的，谢谢！
