小科已经陪伴我四年多了，这四年里小科的表现还是可以的，从来没把我扔到半路。除了日常保养外，换过一对前避震，再就是前段时间洗完车后后备箱开关是好是坏，几天后居然失灵了，只能用遥控开启，最令人讨厌的是着车的时候必须灭车拔钥匙才能开启，此时在心里默默的祝福了通用无数遍![]()
，这么点小钱也要省。实在忍无可忍，决定更换后备箱开关，在某宝上一查，有那种可以安装在中控台的后备箱开关，种类有好多种，有开关带USB接口的，还有开关带电压显示的，并且都有背光，晚上也很容易操作，最后选择了开关带USB充电款的。不多说了，下面开始上图及作业过程：

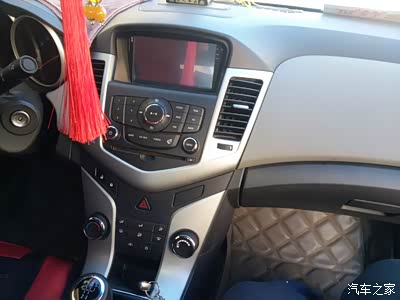

先上一张改装前的照片。

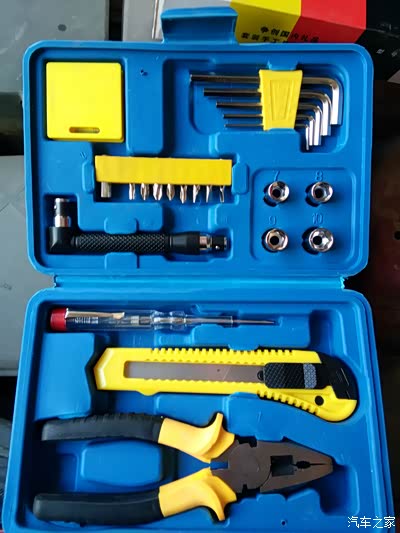

这是用到的工具，这套工具是我献血赠送的工具，小工具非常实用。

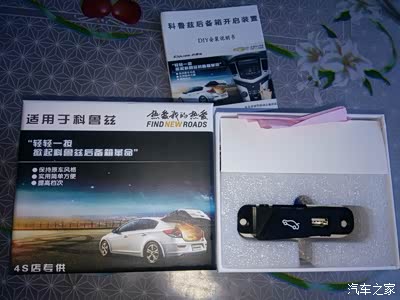

这是买回的开关。

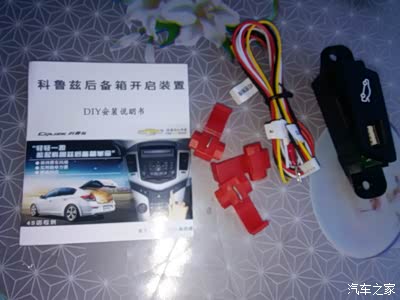

开关、线束、卡子，送了两只小撬板忘照了![]()
。

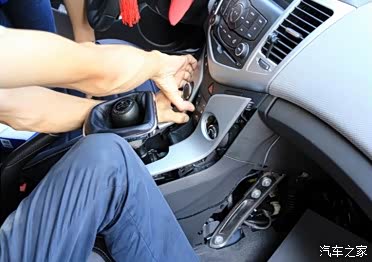

先把档把防尘套拆开，用小撬板撬开U形板。U形板上有几个卡子，注意别撬断。

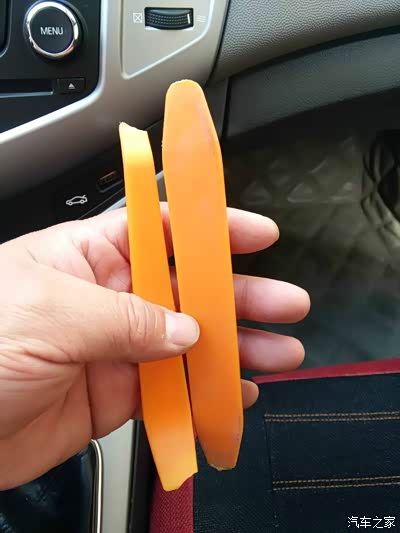

送的东西质量确实不怎么样，第一下就断了。
取下U形板。

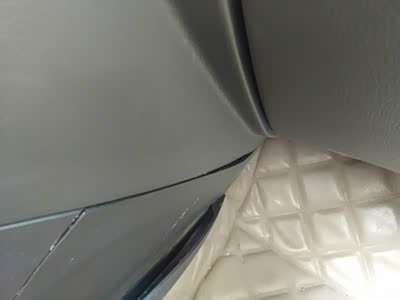

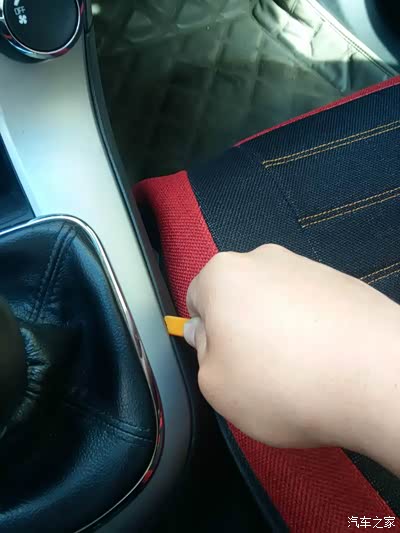

撬开副驾驶侧面挡板，这里取的时候掰坏一个卡子，不过这是第一次，没经验，这个位置也不显眼![]()
。

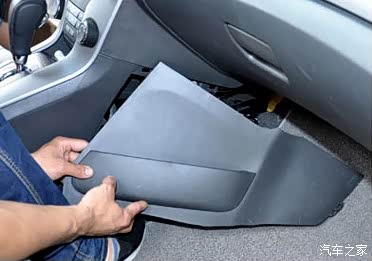

取下副驾驶侧面挡板，这里取的时候掰坏一个卡子，不过这是第一次，没经验，这个位置也不显眼![]()
。

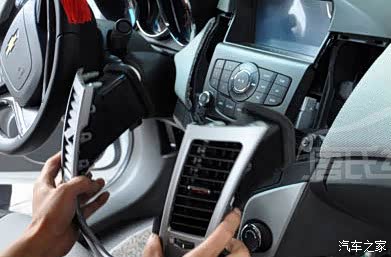

取下空调面板，这里也有卡子。

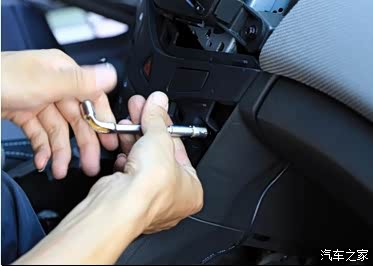

用7#套筒扳手拆掉空调控制面板螺丝。
取下空调面板。

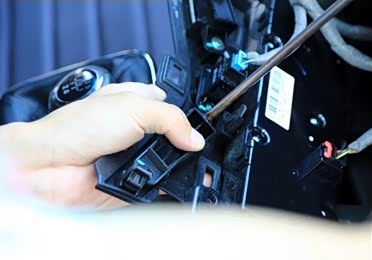

用十字螺丝刀拆下开关预留口模具，换上开关。

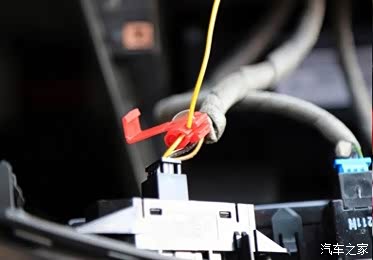

线束的黄色线接开关背光电源线，接到中控门锁开关的小灯线上。
接好后用钳子夹紧。

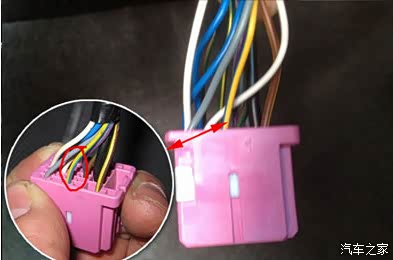

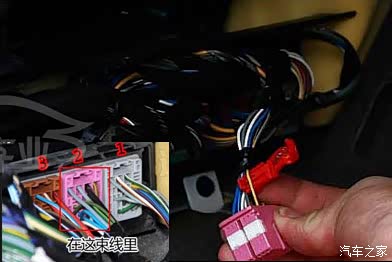

后备箱开关电源线是这个粉色接头的黄蓝双色线。

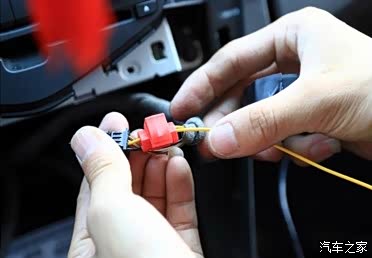

开关线束的红色线和这个黄蓝双色线接到一起，用钳子夹紧。
将插头插好，将线包好。

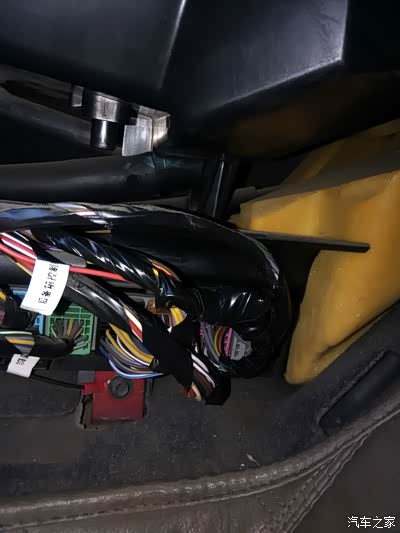

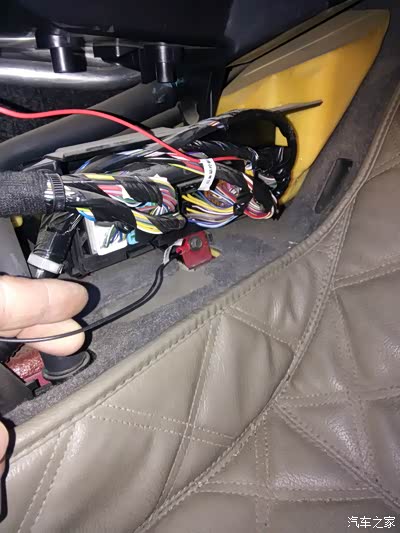

开关线束的黑色线是接地线，俗称“搭铁”，随便找车上的螺丝拧上就行了，我接在了这个位置。

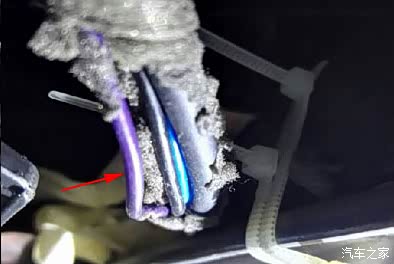

开关线束的白线是USB充电电源线，接到点烟器的电源线上，由于科鲁兹点烟器设计原因插头不好拔，顺着点烟器线束往前找，找到紫色线。

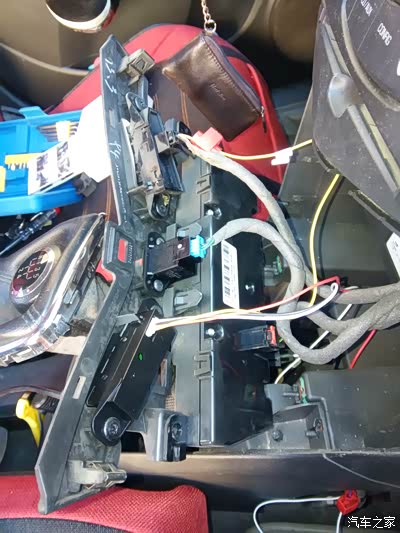

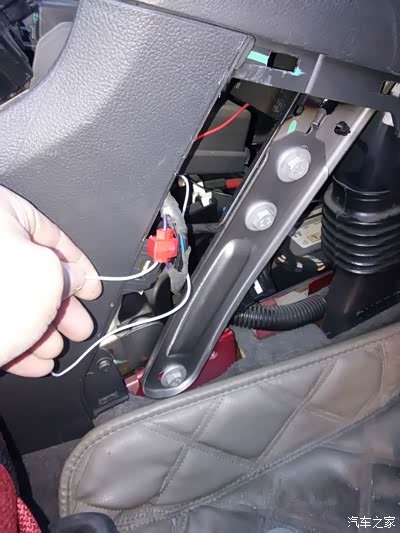

白线和紫色线接在一起，全部线束安装完毕。

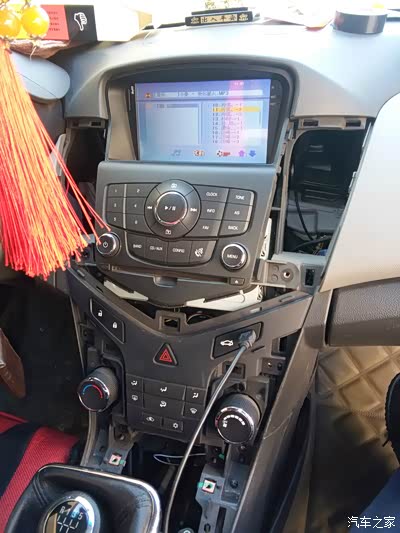

插上线束插头调试，后备箱开关开启工作正常，开关背光正常。
USB充电功能不能用，又把连接线卡子拆开发现点烟器电源线粗，开关线束白线细，紫色线压紧了，白色线还没破皮，把卡子去掉直接把两根线接到一块,USB充电功能也能用了。
调试好后把拆开的各部件按顺序装回去，安装完毕。

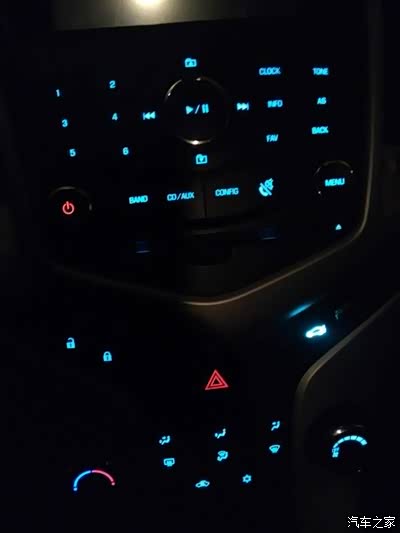

夜间效果，开关背光比原车按键稍亮，不过我觉得开关颜色比原车按键颜色好看。
图片已删除
最后晒一下车内小挂件，都是老爸老妈旅游买的，貔貅是老爸老妈去云南买的，毛爷爷是老妈去北京买的，还有老爸老妈去台湾买了个葫芦没地方挂了。
这是我第一次亲手拆中控，没经验，不过还是小有成就感![]()
，在作业过程中只知道埋头苦干，有些照片忘了照了，从网上借了点，以后自己多动手，把自己的作业过程分享给大家。
