DIY后视镜倒车影像，多图详细步骤，简单易懂

时间：2013.5.10  8点-10点半
地点：自家门前
作案工具：倒车影像系统、平口起子、螺丝刀、束线带、绝缘胶布、剪刀、相机

作案动机：
一直想装一个倒车影像，有这个比没有感觉稍微安全点，特别是晚上，或者人多的地方倒车的时候。但是又不想装集导航一体的，因为毛爷爷有限，其次很少跑长途，而且手机上也有凯立德，够用就好，所以在X宝研究了一晚上，最终选定了一家销售量大，评价还不错的后视镜倒车影像系统。
本来准备买回来到外面车行装的，但是仔细研究了下，其实也不难，于是决定自己DIY，节约的同时了解了解小科的结构。于是又在网上搜了很多关于导航倒车的走线和倒车灯接线的***，基本上做到了心中有数，事实证明确实不难。由于本人一个人完成，又是垃过圾卡片机，图片质量不是很好，大家将就着看下把，应该都能看清楚的，比较详细的作业。

作案过程:

韵达快递还不错，广州到安徽安庆3天，第3天晚上到货，迫不及待的拆开看了，包装结实，做工感觉精细，所以就非常期待第二天安装。

作案工具上场

我先从前往后安装走线的。

第一步很简单，将后视镜夹在原装后视镜上，然后将线塞到头顶的顶棚缝隙中

因为后视镜的视频和电源接头较大，没有办法塞到缝隙中，无奈，只好动手拆A柱，这是我在做功课中没有预习到的（我原先以为直接可以塞进去）。胆子放大点，一点一点的扳，没有想到很容易的就下来了，我仔细看了下，其实就3个插卡，很好弄的，装回去的时候看着点，对准就OK。

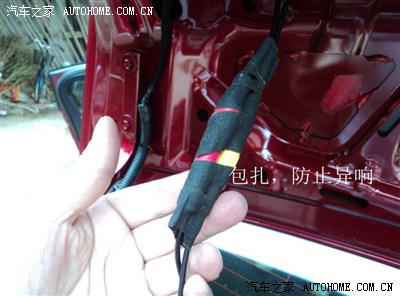

然后用绝缘胶布裹上，主要是防止异响和松动。然后直接塞到A柱里面，刚刚好。包好后，还原盖子。
继续从门上走线，这个很简单，塞进去就成。


走线到了后排，将座椅放倒，然后我们打开后备箱，把后备箱的东西都拿走，开始拆左侧和上方的隔音棉。
也是很简单的，左侧就3个螺钉和一个挂钩的螺丝。上方大概有10多个。我建议用大点的平口起子，然后往上面的缺口的地方一插一翘，基本上就起来了，拆掉上面的钉，下面的钉座就更好下了。


拆玩后放在盒子里面，别弄丢了。接着撬开三角板，同样，用力的同时悠着点，摇一摇，就开了，不需要完全拆下，这么大缝能从里面把线塞到后备箱就可以了。塞过去，到后备箱拉一拉就出来了。


好了，接下来，我们开始找倒车灯的正极。看到没有，就是这个线束。然后捏住里面，往外拔出来
因为车子没有过保，我不想破线，所以我想个法子，直接把倒车系统的正极（红线）插到倒车灯正极（白线）的接头里面。然后固定住，接上后面的插头，试机，事实证明没有问题。


然后我开始下牌照框灯换专用摄像头，下掉所有螺钉，拔掉这个就可以开始了。

里面4个螺帽，用工具下掉。

接着，2个牌照灯的4颗螺丝，下掉。接下来就是用力扳，摇了，期间有咔咔的响声，正常，别怕，继续。
终于扳下了（忘记拍图片了），接着换下原车的牌照灯框，替换专用摄像头，把牌照框灯塞好，扭上。

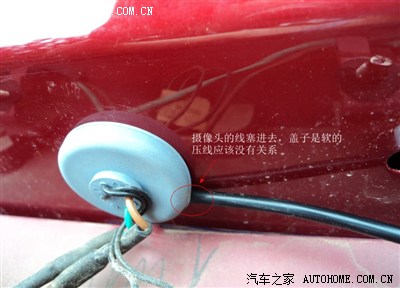

摄像头的2个线头穿孔,我下面的图片没有剪开，后来有车友提醒最好剪开安装，防止渗水。我后来就重新拆开并剪开的口子，线压的是不合理不可取的，时间长了对线不好，可能会引起接触不良。

穿好后在对接接头，倒档试机，没问题。继续胶布包好固定。


摄像头线顺着原车的线管下来就可以了，追求完美的可以尝试解开原车线管，把摄像头线装进去摄像头线。。我怕麻烦，还是算了，好了，到了这里，后面不说了，还原就是。
。

完工了

下面是倒车效果图。

作案总结：安装过程并不复杂，我觉得有线的比无线传输的还容易（本准备买无线的），因为无线传输前面还要接电，很麻烦。而且无线的稳定性没有有线的好。然后屏幕和摄像头的清晰度还是很不错的，倒车延迟大概1秒，虽然分辨率一般吧，但是白天看的很清楚（因为是后视镜显示的，所以在光线特别强的地方会有反光，有所影响，但是我之前有了解，所以可以接受），晚上也很亮，屏幕大小也够用了，效果出乎意外的好啊。
好了，写了这么多，累了，忙了一下午+一晚上。为的就是给更多需要DIY的朋友们一个参考，发帖不易，谢谢大家支持。
