科鲁兹加装机油透气壶(第六次改进)~~原厂级别！！

删除推荐精华置顶取消置顶关闭回复打开回复楼主禁言移动帖子重置头像操作记录

百度：为什么科鲁兹需要安装机油透气壶？
综合论坛车友给出的意见，这是第六次改进了。没问题就是最终版本了
ps:透气壶安装位置基本持平或者低于气门室盖废气阀出风口，防止低温水汽倒流回发动机
接下来是准备的工具

在第五次的基础上，升级改进管子。
（升级成尼龙管，避免硅胶管长时间使用渗出油气）

1.油气分离壶
2.内径8mm的硅胶管
3.加长直角角码

4.内径22.8-26MM单耳卡箍5个
5.金属燃油快接头（阳头）2个，参数是9.89外螺纹M16*1.5

6.塑料燃油快接弯头1个（9.89-ID8弯头），塑料燃油快接直通1个（9.89-ID8弯头）

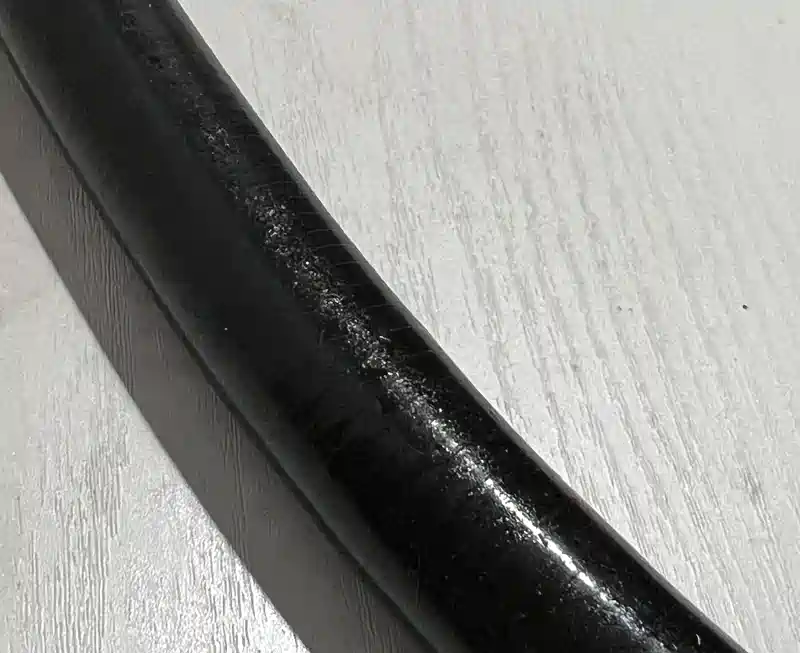

7.尼龙管1米（内径8外径10）

8.硅胶帽堵头2个（内径15.7MM）
9.科鲁兹1.6T废气阀粗管2根
10.1.6T气门室盖-进气歧管废气管1根

透气壶支架固定位置

还没组装好的支架

先把油气分离壶固定支架安装到位，避免螺丝松动，可以在螺栓上涂螺纹胶

接着把油气分离壶通过顶部两颗螺栓固定

把8MM内径管接到分离壶排放口，避免废液滴在车架上。

就是这两颗固定螺栓，把分离壶固定在支架上

用热风枪把原先的曲轴箱强制通风管接头剥离（2根废气阀管粗管一样操作，取下接头）

把硅胶帽堵住接头右侧，用单耳卡箍锁紧（两个同样操作，直至完成）

另外一个，也是同样操作。

用扳手拧紧外螺纹阳极快接头

这是两个快接头紧固好后的样子

利用工具把接口压进尼龙管内，这个好处就是密封严实，不用卡箍锁紧

这里是排气管子压快接头，不管长的一根还是短的一根，都要压接两个快接头，都是重复一样的压接操作。
工具是本人发明专利，有需要可以向我购买。

这是短的一根压接好的效果，中间尼龙管长度大概是52MM长。
长的那根尼龙管在25-30MM长度，具体以实际需求为准

这里要着重讲一下这根长的尼龙管的摆放位置
1.油气分离壶整体位置要低于气门室盖废气阀
2.高位置向低位处逐渐倾斜，这个便于油液向分离壶流进
3.如果低位处高于中间黄框，时间久了，黄框位置会积压大量油液，以至于倒流进发动机

这是调整好，整体安装展示

最后献上自己改装的大灯（有兴趣可以出一偏改装透镜的文章）
