奇骏17款更换19款豪华版主机(航盛R4）哑巴机匹配BOSE功放

删除取消推荐置顶取消置顶关闭回复打开回复楼主禁言移动帖子重置头像操作记录

光头强5211: 0浏览 · 2021-01-04 13:30

上次我17款奇骏已经更换了19款奇骏智联车型的全车BOSE喇叭（6只）+备胎低音炮一个（里边两只5.25寸大磁钢喇叭）及19款原车的BOSE数字功放，这里就不多做介绍了，这次更换19款奇骏智联车型的主机，19款以后的智联车型采用的均为深圳航盛产的9寸全触摸屏（智能屏），17款奇骏车型多数采用的都是大连松下产的7寸互联屏，这里主要介绍一下19款智联屏，具目前我了解到的有以下几个型号，R3/R4/R5三个型号，三个型号从外观看无任何差别，R3是内置功放芯片的主机，R4是外置功放的主机，它原车配备的是(BOSE功放，型号：6FV0A），也是我本次更换的主机屏，R5是21款奇骏的内置功放芯片主机，具体与R3的区别目前我不太清楚，这次更换了R4主机匹配BOSE功放，与上次更换的改造后的6A互联屏做下对比，不废话了上图。

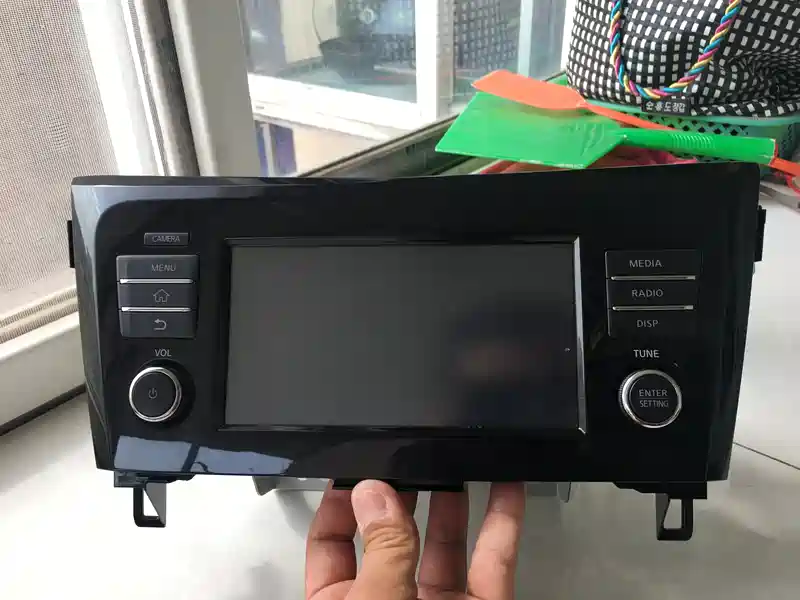

这是上次改造的6A互联主机（用5D哑巴机与6A嫁接后的）完美版哑巴机，运行了一段时间，原车的所有功能都支持，最主要音质非常不错，大连松下产的主机分也分好几种：6A/6B,6A还分薄厚之分，6A是带360影像的，6B是不带360影像的，薄厚之分无非就前期款与后期款区别，主要是厚的不支持视频与无损格式的音乐，这里不多做介绍了，不清楚的大家可以百度一下。。。

这是6A的主机背面，主机屁股后边有5个插头，左边第一个是收音机天线的插头（灰色）,左边第二个白色的插头是方向盘控制以及360影像和麦克风的一些线束（插头为32孔的），第三个白色的插头是主机到喇叭的4路输出以及主机的供电（插头为20孔），左数下边第一个白色小插头为AUX的线（接外置播放音源用的），左数下排黑色的插头为USB的（插U盘用）。

本次的更换的主角上场了，深圳航盛产的9寸智联屏(R4哑巴机）匹配BOSE功放，此屏支持wifi热点，可以联网听歌（我喜欢），屏幕是全触控的，高大尚!

R4（哑巴机）主机的背面，这款19款主机的背面有6个插孔，17款大连松下产的只有5个插孔，这个多粗来一个蓝色的插孔是接GPS导航模块用的，上图左数第1个白色（20孔）的插头为电源输入及喇叭的输出，第2个插头为（40孔）的插头是360影像和方向盘控制以及麦克风的集成插头，17款集成孔为（32孔）需要一根无损转接线转接才能无损装车一会在说这个孔，左数第三个灰色为AUX音源输出孔，第四个黑色为USB的输出孔，下边蓝色圆孔是GPS模块天线的，最后一个灰色的是收音机天线的，17款车的360影像的那个孔是32孔，要想安装这款主机必须做一根无损转接线，将40孔转为低配车的32孔就能无损安装了，我已经装车了。

这是这款主机的型号，这款主机早起的贴标是白色的，后边20款以后是黄色的，可能功能上有点区别，我没装过白标的，所以他比我装的这款少了那些功能不得而知了。

这是我前后改装两款主机的共同老婆BOSE功放，型号：6FV0A，这款功放太少了，我找了很久才找了3台，车友拿去1台，装车1台，

目前只剩下1台了。

4路进线8路出线，非常完美的BOSE功放，小身材，大能量，音质杠杠的！

这是功放的背面图片，小功放很紧凑，此款功放与观致、北汽、名爵的功放外观一样，但是不通用，其他几款都是带协议的功放（只能匹配）原车主机，奇骏这款不带协议，可以与任何主机匹配，非常不错，这里说下带协议的于不带协议的区别，带协议的就好比合法夫妻，也允许第三者插足，但需要增加额外的条件，而达不到预期的效果，奇骏这款功放，就好比丧偶的光棍，他可以与任何一个人配对

而且都能满足她

文化水平有限讲的比较通俗，文笔也不好，比较啰嗦，大伙能看就看，别喷我！

这个功放是装在副驾驶座椅下方的，这个上边带着原车的支架，装车的时候可以去除这个支架，去除后按照原来的位置直接放到副驾驶座椅下方，安装的时候可以用4个螺丝将功放支撑起来直接放到座椅下方即可，即美观散热还好，之前的帖子也写过了，这个功放属于D类数字功放，他相比楼兰、英菲尼迪、贵士等车型的AB类模拟功放的优势就是体积小、散热好、转换效率也很高，唯独不如模拟功放的是声音稍微粗点，目前最新款的天籁采用的也是这类功放，可见它的优势！

老规矩，不打无准备之仗！在家测试好以后再上车，这样可以检验无损线束的接线是否正确，喇叭的相位是否准确，拆车主机工作性能是否正常。

由于一个人操作，拍照不够仔细，这里文字描述一下，1、首先将右侧空调出风口侧面板用塑料撬棒撬开，里边有一颗十字螺丝拧掉。

2、将最右侧的空调出风口取下来，3、将手扣箱上侧的装饰板拿掉（全是卡扣）。

4、将主机屏左侧的一键启动面板用塑料撬棒轻轻撬开，然后将空调控制面板用力向外侧扣下来（注意空调控制板比较紧，需要按住左右两侧轻轻摇晃慢慢的将其取出），然后就会发现固定导航的（左上方、右上方、左下方、右下方）的4颗十字螺丝就会出现。

5、将固定导航的4颗螺丝取下来就可以将导航移除，这时我们就可以看到17款导航内部是有5个插头的，最上方白色的那个8孔的小插头是AUX的，因为19款9寸屏不带AUX的，一会用胶带将其与其他线束捆扎在一起防止中控台异响。

早已准备好的R4主机（黄标的这个标签被撕毁了，这个黄标应该是20款以后车型的比较新）估计功能会高级点，

我***之间夹的是最主要的无损转接线，将原车的32孔插头转换成40孔的插头，石家庄的天气特别冷，我都冻的有点受不了了。。

转换线的近照。。。。。

6、将无无损转换线进行无损对插即可，由于R4主机是带导航的，所以得将GPS模块装到车上，不然导航的时候是不会收到卫星的。

GPS模块，一会将其装上双面胶，将其固定到中控台里边内侧上方方便固定的位置即可（在中控台里边安装时，尽量靠近前挡风玻璃的位置安装，这样有利于GPS搜星），如果安装位置得当的话导航显示卫星数量会更多一些，导航的精度会更高一下，卖个关子本人就是搞测量的GPS用的比较多，所以比较啰嗦！别介意！！！

GPS导航模块的背面我已经固定好了双面胶，将其塞进中控台里边贴和上方安装即可！主机大家购买GPS模块的时候，不一定非得要原厂的，因为原厂的模块只支持两种卫星模式，美国的GPS、和中国的北斗卫星，车辆停在空旷的位置时只能搜到12颗卫星（不是所有的东西都是原厂的好）

建议大家去买GPS模块的时候，选择支持支持3种卫星以上的模块，常见的有以下几种：1、GPS（美国的）2、格洛纳斯（俄罗斯的）3、伽利略（欧洲的）、4、查分卫星（日本的），反正支持的卫星越多导航精度越高，有3种就够了，我亲自试过这个主机支持3种以上卫星模式。

7、GPS卫星模块安装后，将屏幕放回去，这时先不要急于固定螺丝，通电测试一下机器工作状态是否正常，因为在家里做测试只能测试线束与主机的一部分功能，离装车还是有差距的，撞车后可以测试在家里无法测试的倒车影像以及方控这些功能，以便检验那根短的无损转接线的定义是否正确！

通电测试环节，逐步功能测试，各项功能正常！！！

将其复原！屏幕非常漂亮！功能很强大，可以在线听歌，连手机WIFI热点，在线地图导航，还有墨迹天气，最主要的是语音直接操控特别方便，例如：打开导航....到那......或者打电话给XXX，总之特别方便。

方向盘上边的控制均无任何问题，音质上可能比大连松下产的7寸6A互联稍微差那么一点点，不过我这人要求均衡，不会一味的追求某一项功能！最后说一下，自己拆车需要准备的工具：十字改锥1把，塑料撬棒1根，完全足够了，另外提醒一点，拆车有风险、改装需谨慎！以上只是我个人的观点！不喜勿喷！在现如今这个网络发达的年代，看帖人多，发帖人少，写作不易!希望大家多多支持，觉得哪里写的不好的地方，多多提宝贵意见！本人会虚心学习的，毕竟本人也是业余爱好者一枚！！！
