开发隐藏功能,首例给11款豪华版仪表盘添加温度显示

舞动de奇迹
0浏览 · 2017-12-19 19:52· 发布于广东
一直想买个车内温度计,但是一直没有找到喜欢的,后来看到一张图,里面是有温度传感器的,然后看到至尊版的仪表也有温度显示,在想我的豪华版是否可以加装?如果在仪表显示就方便了,不用再挂个温度计,至尊版的这个是测车外环境温度,我想改为测车内温度,很少见这方面的资料,不会损坏仪表吧?不试又不死心。说下加装成本,温度传感器32元,传感器插头28元。成功后,唯一的遗憾就是原车的这个程序设计不好,不能显示油耗或者公里小计的同时显示温度。如果像奇骏一样,温度一直固定显示就好的
好吧,这样也满足了吧,别要求这么高

好了,下面直播开始:
注:本帖子为了分享记录,不建议新手动手,切勿模仿。

看了此图才有此改的冲动

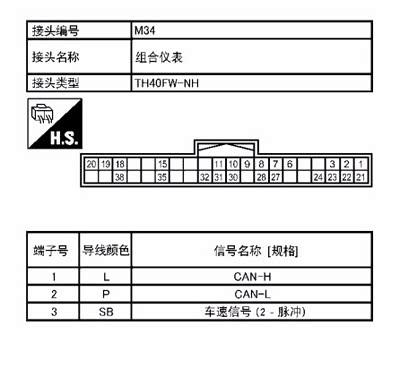

豪华版仪表插头定义-1

豪华版仪表插头定义-2

好了,大片开始~
先来传感器的特写

继续

还有

还有?

真的还有,特写完毕

测下温度传感器的阻值,然后用电吹风加热,阻值不断降低,测试正常

这是岩版送的端子插件,两根CD端子,4根仪表插头用的端子,邮费都不肯要,我也不知怎么表达了,总之太感谢了

仪表端子特写

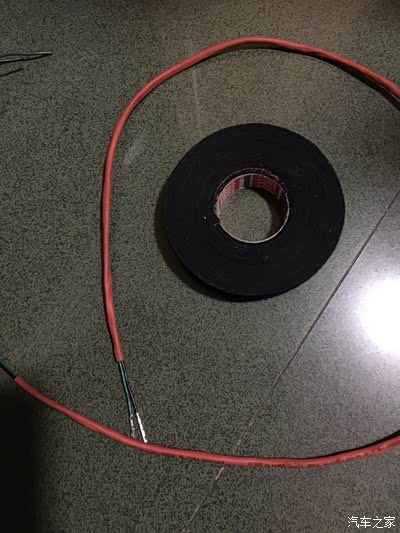

做线束,先套热缩套管,再用耐高温防异响胶布包上

包好了

又购了插头,这插头很贵,拆车剪线的居然都要28元,淘宝卖这个插头的不多,只能买了

接头加焊锡,两层热缩套管,两个接头挫开,不易短路

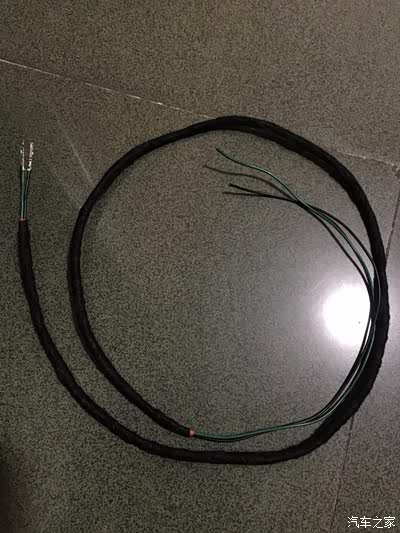

线束弄好了,待有空就可以装车了

端子再来一下特写

两头

下班了,本想周六不上班弄的,急性子,开工吧,拆了,
先打方向盘,拆左边一个螺丝

再打方向另一边,拆右边一个螺丝

放下方向盘,放到最低

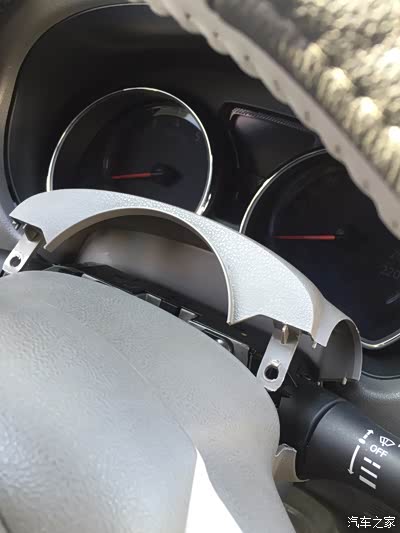

撬开

开了

取掉盖子

取掉了

取下仪表盖板

仪表下方有两个螺丝,拆掉

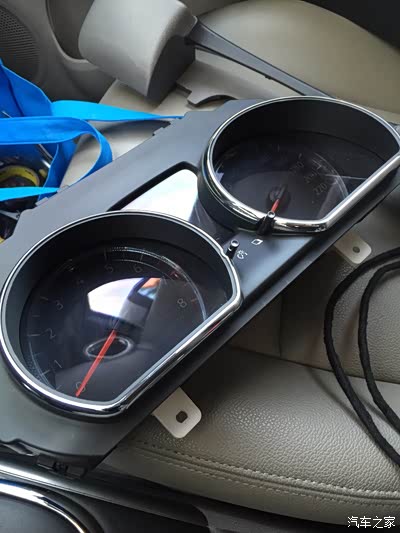

取下仪表

仪表后面

仪表

仪表插头

特写

继续

继续

继续

还有

为了安全谨慎,测一下实际和图纸的插头定义是否一致,测9针,是安全带信号,不插安全带是通的,插上安全带后就断开,对了。

快要装上了哇,好紧张啊,谨慎点,一定要冷静,再测一次传感器和线路,没有问题,可以继续~

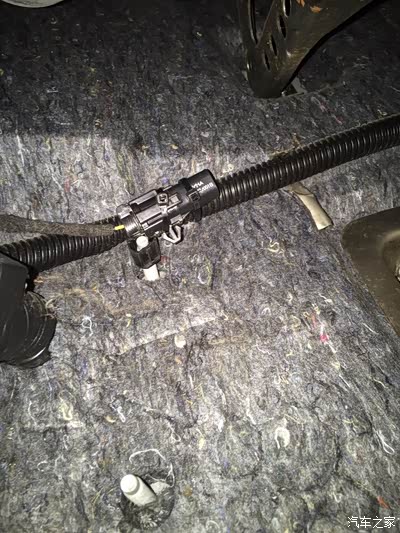

穿好线束

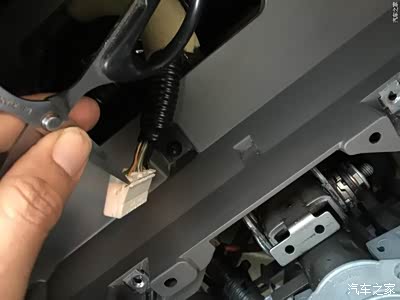

撬开仪表插头卡子,撬开一点就行

插入,右边数起,第一根20是地,第二根是19信号线

OK,插进去了,恢复插头的卡子,恢复所有拆的东西,下面是见证奇迹的时刻,好紧张啊

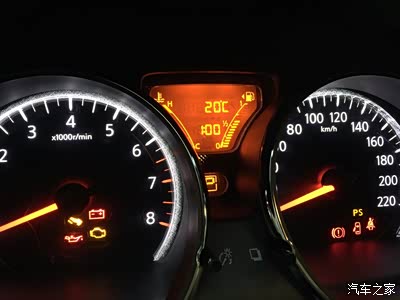

通电,按右键切换页面,哈哈,显示了

很高兴,终于成功了

早上温度降下来了,车内11度

再把传感器用扎带扎好,这个本来是测室外环境温度的,我喜欢测车内的,外面无所谓,所以我把它放车内驾驶位上前方
