求精封印：V3音响空调面板灯光DIY，折腾老半天，效果贼牛...

今天上午终于收到了需要的各式LDE灯，午饭后立即动手折腾。下面先看一下改完的效果视频吧：



看看视频中音响机头大钮中心、左上“MUTE钮“、右上“出仓”和仓口中央的变光闪耀效果，酷不酷，爽不爽，绝对不白折腾！！！

中央音量大钮、左上按钮、右上按钮采用的是三色快慢自闪LED。仓口中央的是慢闪LDE灯。配合嗨曲很有情调。

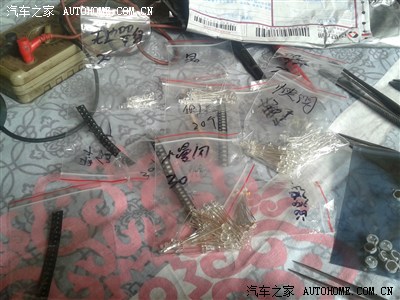

看看快递送来的东东，这可是没几个钱，一个LED灯6分钱，最贵的一毛二毛的，自己折腾太省成本了！！！

看我的小三，咱是过日子的人，所以咱折腾不烧钱...

看看咱的便携GPS，自己DIY的安装座，放这里不怕白天的日光耀眼，而且不挡视线，操作也方便多了。只不过挡了一点点副驾驶的空调出风口，反正也不挡自己这边的.

先拆下音响面板；V3的音响面板很好拆，用手扣住点烟器下面用力往外拉，很容易就出来了，网上很多介绍，这里不再细说了。

拆完音响面板后拔下点烟器的插头和U盘接插线，然后拆空调控制面板。空调面板下面有两个卡口，就是告诉你，在这里用力。把一字起子插入卡口，向外用力；

取下空调面板，松开四个固定螺丝；

拔掉控制线；

后面就是回屋里操作了；
松螺丝，这没什么技术含量；

还是松螺丝；

看到这些软胶按键了吧，用镊子取下来，然后把两个旋钮用烙铁焊下来。两个扭完全一样，有五个焊点。两个大焊点是固定焊点，三个小焊点是电位器引脚；


下面拆音响面板的音量大钮，这个环节好多车友很迷茫，但只有硬拔这一个办法

拔下音响旋钮外套。这个不太费力，注意手指别有汗或油；

看上图，这四个卡子往下按，面板就脱离开面板支架了；

再次拆螺丝；

取下电路板，然后焊掉音量大钮；

先折腾空调面板灯光，准备好要用的LDE灯；


下面修烙铁头。修成倾斜的巨型，这种形状拆贴片好用；



接下来就是把高管脚的LED灯换掉。因为空调面板上面的LED灯高低不一样，我先换一批高的，然后换那些低的。高的LED灯全部是蓝光高亮。低的则是翠绿高亮。搭配的还正好适合聚类。全部换完后，把两个大钮按左边空调，右边风扇焊上电路板，上车检验一下所有LED安装的是否合格，如果灯比较暗，就把灯脚的限流电阻阻值调低一些。
因为自己一个人操作，焊接过程没有拍照，只笔述一些经验吧。如果手头没有吸锡器，最简单的去除焊点上面残留的焊锡的方法就是“吹锡法”。电路板上面的焊孔充分加热后，迅速用嘴用力一吹，焊孔就立马畅通了，呵呵，就是焊孔太多了，最后腮帮子都吹酸了...

效果不错，且所有灯光都能亮了，回屋里装配复原。这里需要注意电路板方向，装反了容易卡坏你的劳动成果；

软按键的固定锥一定要对孔入位；

安装电路板，并用镊子夹住固定锥往上拉一下，让软键盘充分到位；

安装到车上，回屋里继续折腾音响面板；
音响面板上面的原LED灯全是0603的贴片，而我买的却是1206，太大啊，焊接真头疼。只能把焊点铜箔加长点才能装上新的。而大钮中间的LED是3毫米的，这个直接换上快慢自动闪光LED即可。左上、右上、仓口中央的三个自闪灯需要加工一下。我把圆头的LED用什锦锉加工成扁形，圆头去掉。这样就矮了好多。管脚压平成90°，正好焊在焊点扩展铜箔上面，很牢固。

全部的LED灯都换完以后，用手机锂电池接在面板后面插座的“K+“上面，发现自闪LED有点暗。于是我又把这三个LED的负极限流电阻减小了一倍。

最后又在点烟器上面，U盘接口上方各安装了一个蓝色LED。

全部搞定，上车感受一下气氛吧...

大家帮我推荐加精封印啊....

我下一步自己制作阅读灯和顶灯还有脚底灯，启动钥匙门灯...

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

应车友们要求，把元件型号及数量跟大家说一下。但采购元件的时候，尽量多采购几个备用，有可能在使用过程中也能出现故障的...

3mm无边缘（直径3毫米）超高亮发光LED，蓝色光————空调面板12支；点烟器和USB接口各一支，共计14支；

3mm无边缘（直径3毫米）超高亮发光LED，翠绿光————空调面板18支；

0805（2mm×1.2mm）贴膜超高亮LED，蓝色光————音响面板8支；

0805（2mm×1.2mm）贴膜超高亮LED，翠绿光————音响面板12支；

3mm无边缘（直径3mm）七彩快慢闪红绿蓝 自闪超高亮LED————音响面板3支；

3mm无边缘（直径3mm）七彩慢闪红绿蓝 自闪超高亮LED————音响面板1支；

如果原车LED是白光的超高亮LED换成绿光的，应当将串联的限流电阻加大70Ω左右。因为LED根据发光颜色不同所采用的原材料也不同，不同的原材料激发电压也更不相同。红、绿、黄色光得LED一般都是2.2V，而蓝色白色等都是3.2V...

如果我们改装时候，新的LED体积比较大或者高、宽不合适 ，可以适当的打磨一下LED的灯体，但要注意不要打磨过多，以免伤到发光部位！！！
