酷威气囊游丝维修

删除推荐精华置顶取消置顶关闭回复打开回复楼主禁言移动帖子重置头像操作记录

建辉3077: 0浏览 · 2024-07-02 17:35· 发布于江苏

一、所需材料及工具：
①7mm宽度3芯FPC软排线（TB有售）
②一字螺丝刀
③万用表
④电烙铁
⑤润滑油脂
二、判断及确认：
判断游丝内服是否存在断路，对两个插头进行短路测量，如果开路即说明是内部排线断线，
如果测量结果都正常，请将其中间可旋转部分边旋转边测量即可发现问题。

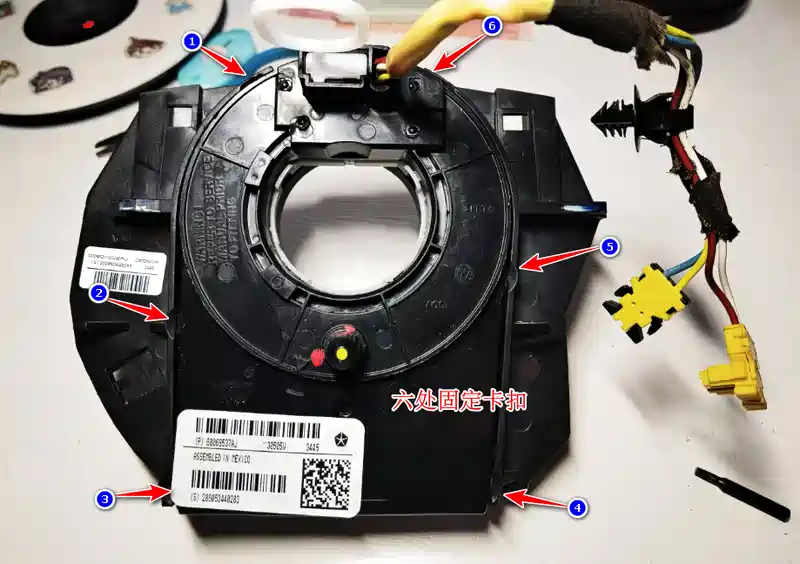

三、拆解主体：

四、拆解排线连接器：

五、将坏的FPC软排线取下并更换新的排线：
如果买不到2芯线可以使用三芯线代替（中间一根不焊接）。

如果买不到2芯线可以使用三芯线代替（中间一根不焊接）。

六、焊接FPC软排线：

焊接完成后也可以进行通断确认，以免出现焊接不良不导通状况。

七、绕线：

※ 注意：顺时针绕线（线与线之间涂抹润滑油脂）。
建议先绕，最后再将连接器装入壳体，以免出现拧巴的时候比较费时。

八、安装：

九、寻找中心点位方法：
1.先对准初始点位置，顺时针旋转统计数量，转到不能转动位置（不要用力以免伤到内部排线）。
2.再逆时针旋转3圈既可（顺时针或逆时针旋转到底大概是5.5圈或6圈左右，只要往反方向回旋2.5或3圈（箭头对准初始点位既可）这个位置应该就是中心位置了。）
3.中心点位找到后请使用扎带将其固定以免转动导致偏差。
十、装车：
安装到车上还需要对角度进行校正。
