不多说，没文化，直接上图

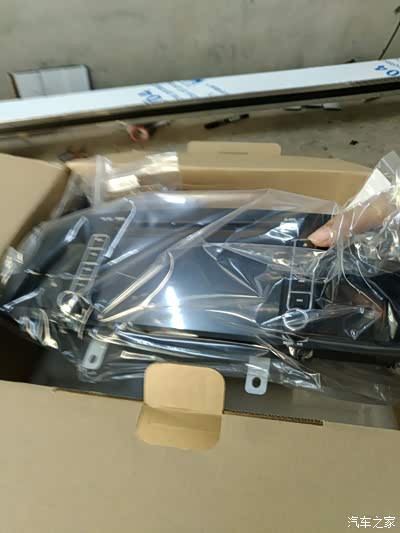

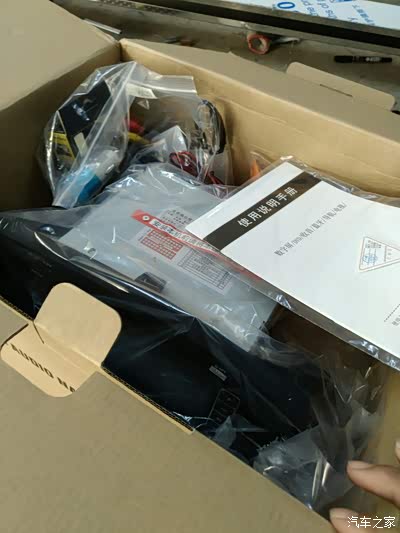

马宝宝家的好优惠

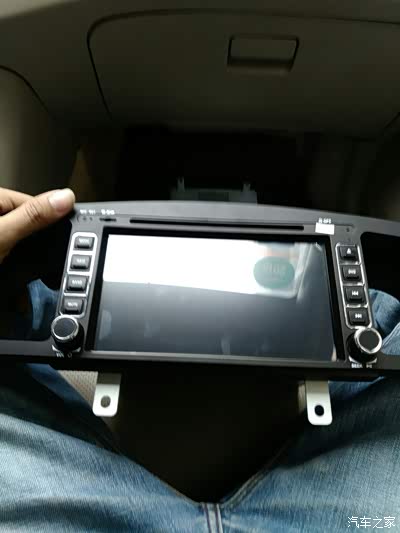

看着不出，不知道实际用起来怎么样

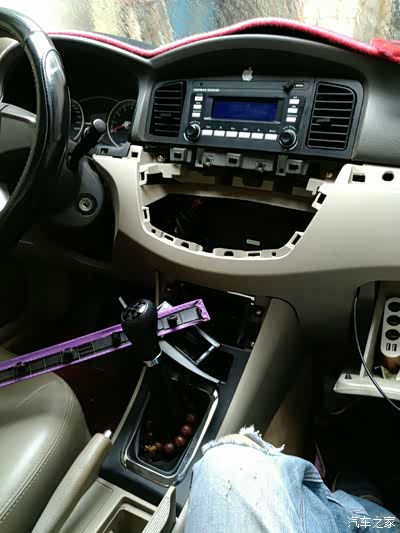

先拆装饰条，再拆空调控制面板

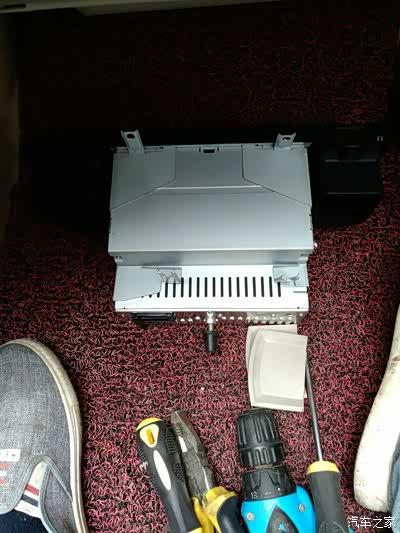

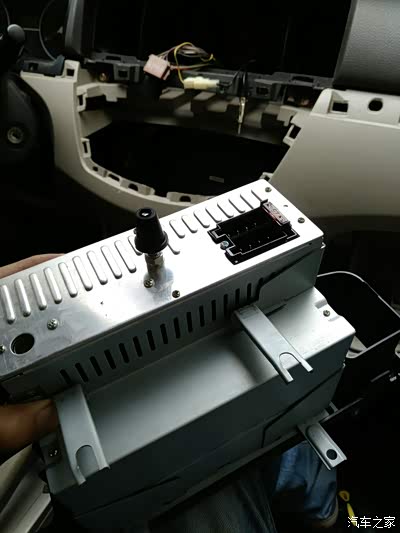

然后拆原车CD机，一共四个螺丝，要用到十字螺丝刀和内六角（多大的忘记了）

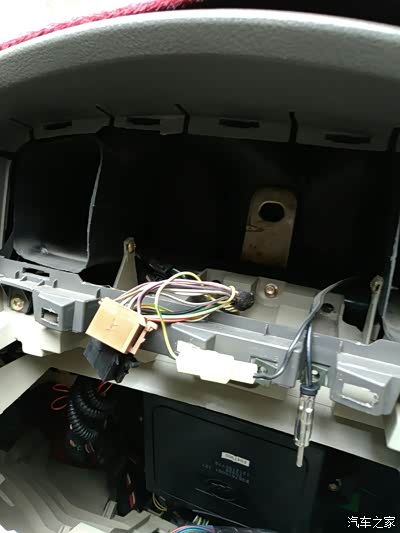

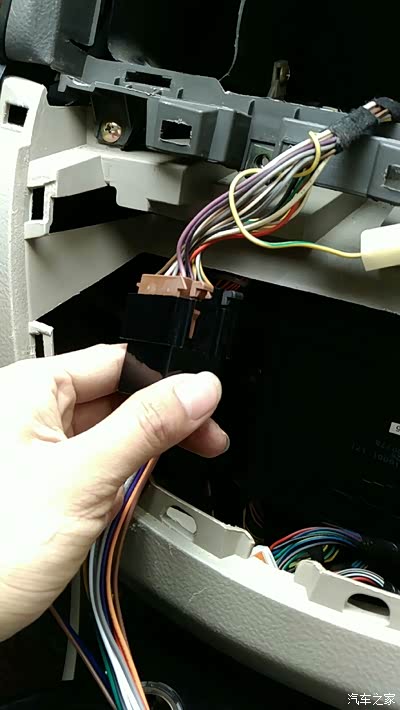

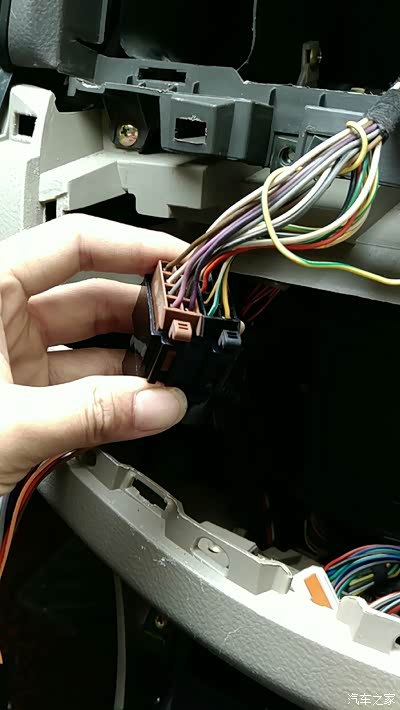

拔CD机后面的线速，很好拔![]()
对比对比

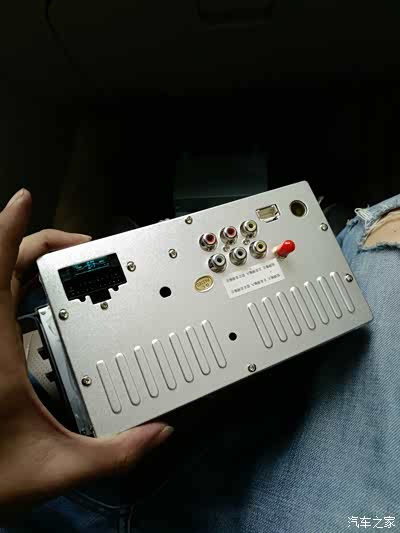

大快黑黑的是擦电源线（买导航有配专用的线速和原车对插很简单）过来六个空是接改装音箱的，我没改表示无视它![]()

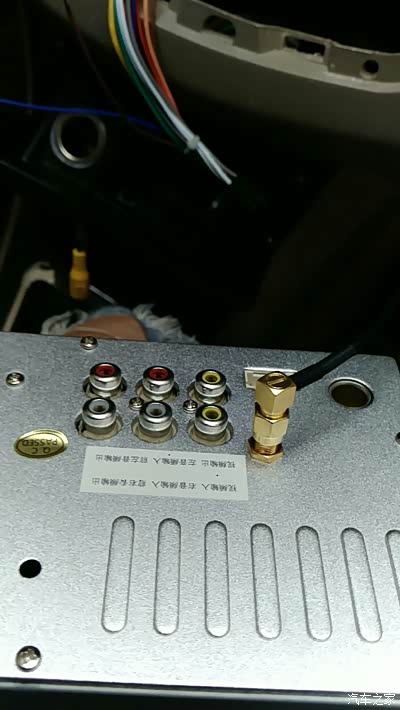

再过来红色是接GPS天线，白色的是插外接USB线速，然后黑圆圈那里是接收音机天线
对比对比

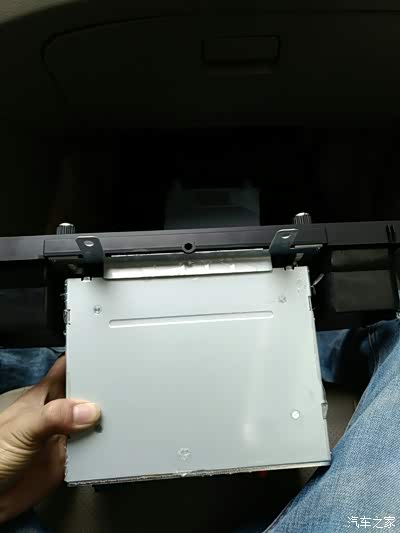

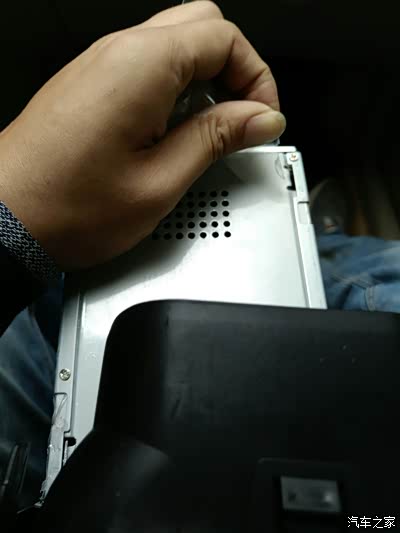

导航就只有两个螺丝固定
把导航的保护膜撕掉，不撕掉会影响散热，

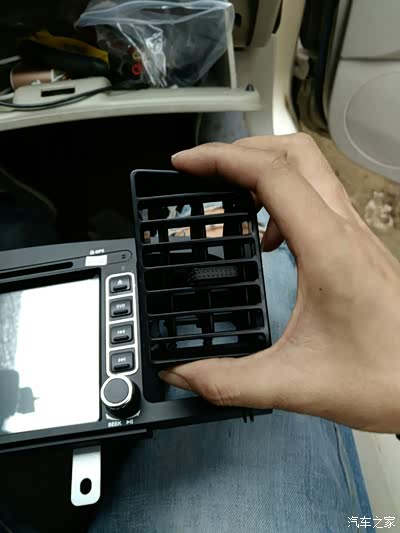

把原车的空调叶子换到导航上，两边卡的，感觉也简单拆，不知道怎么有人说很难拆![]()

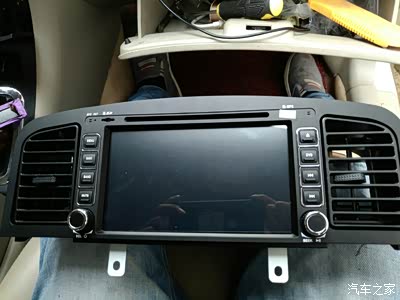

装好空调叶子

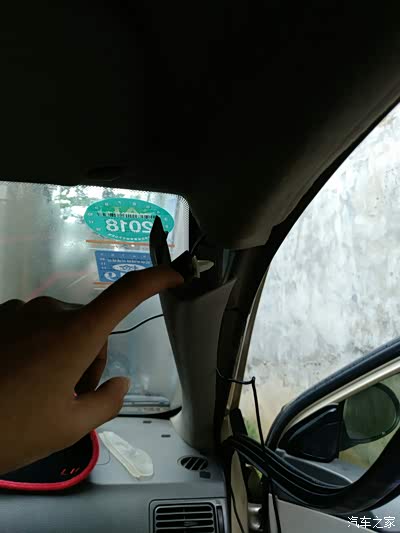

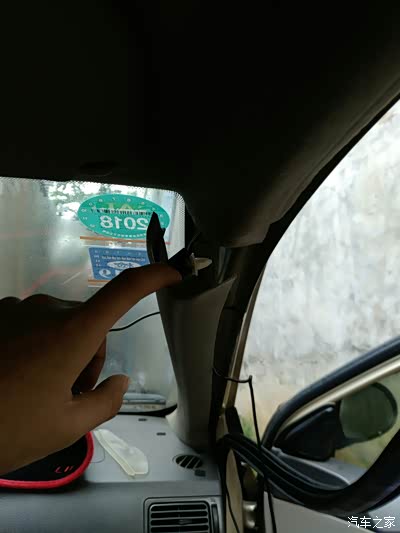

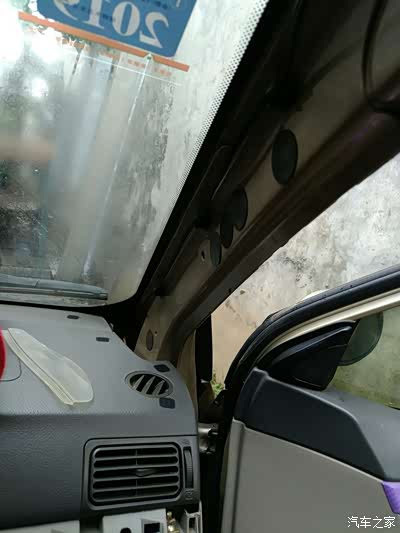

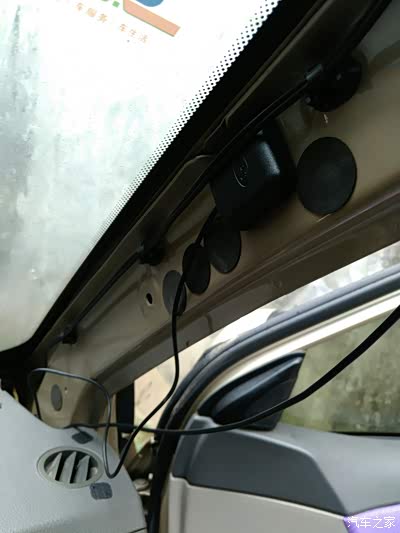

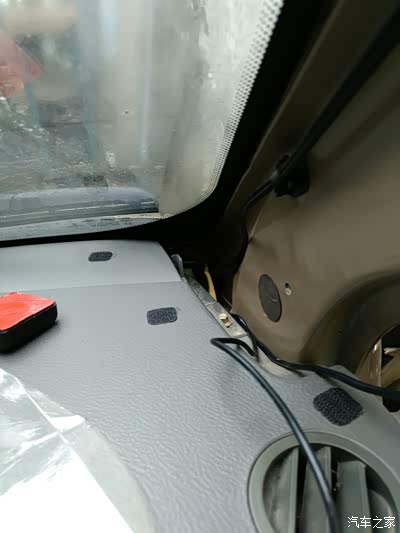

我是把GPS接收器装在副驾驶的柱子上，好像是装的越高信号越好
就一个卡子难拆，
拆开的样子

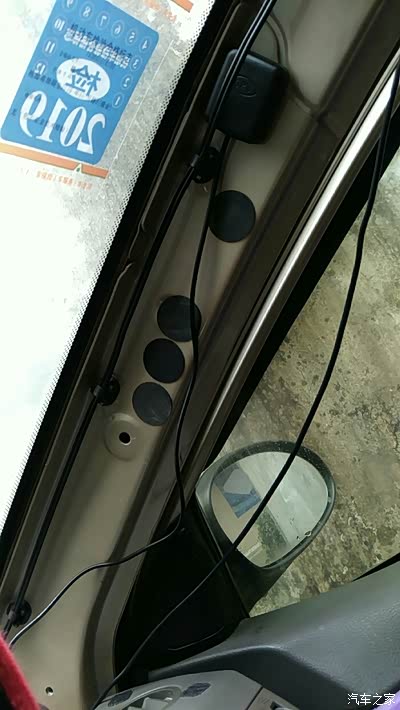

布线
黑黑的方格子就是GPS接收器

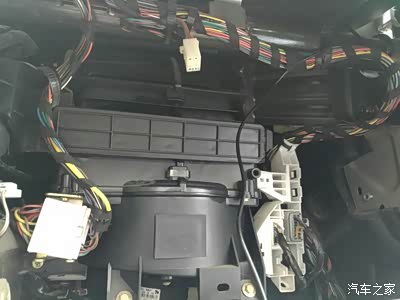

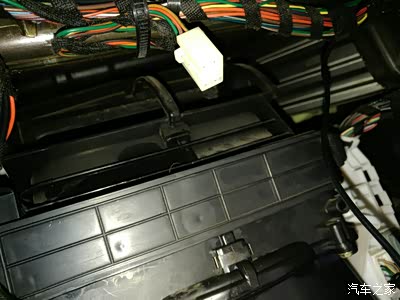

布线时无意间看到的预留线，不知道干什么用的，在空调滤芯器上面

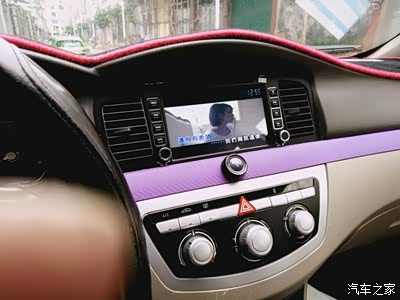

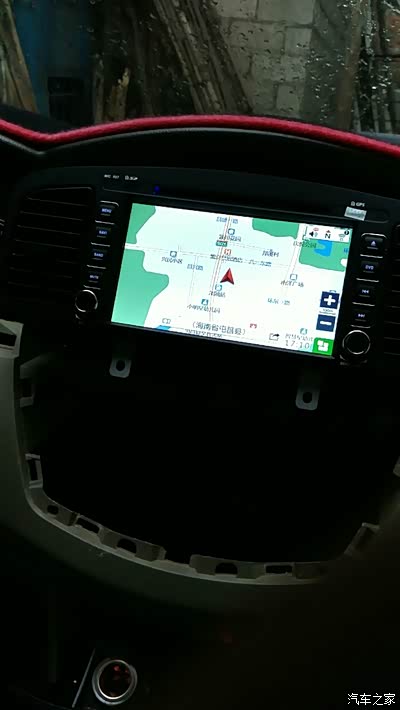

全景图

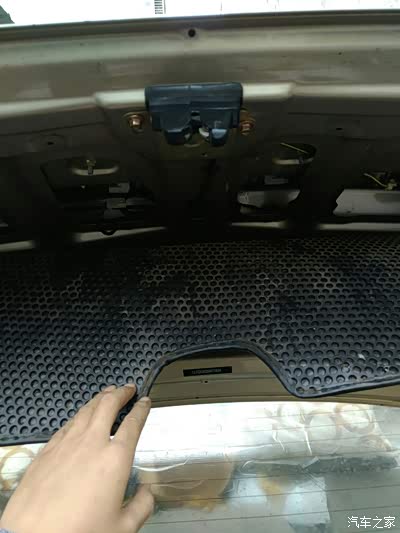

GPS线搞好就是倒车线了，开始拆牌照灯

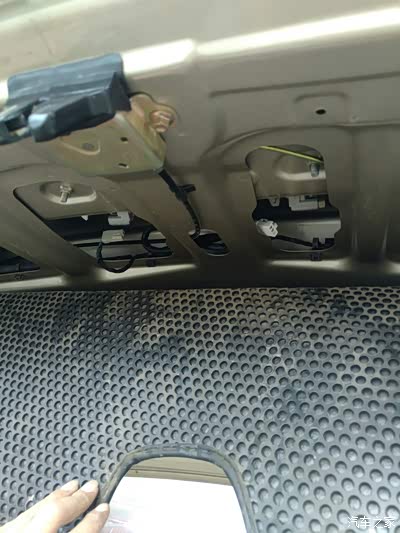

又看到预留线，在牌照灯哪里

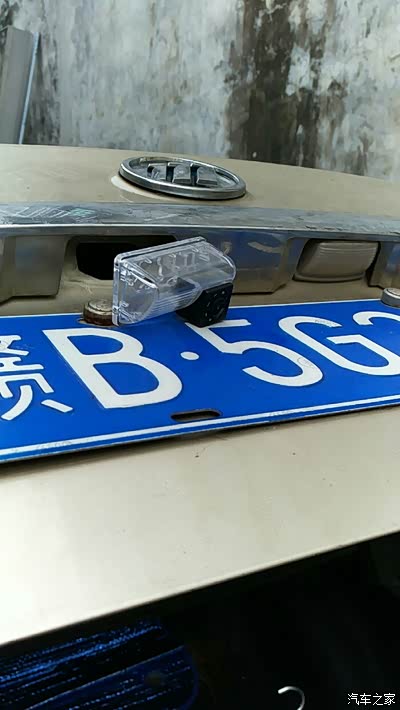

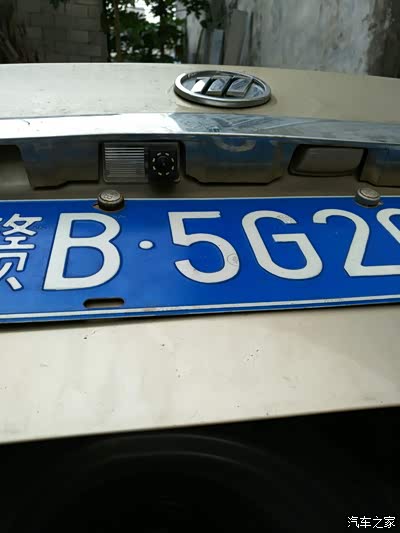

摄像头装在牌照灯上原车专用不打孔，也不用贴双面胶![]()
![]()
![]()
![]()

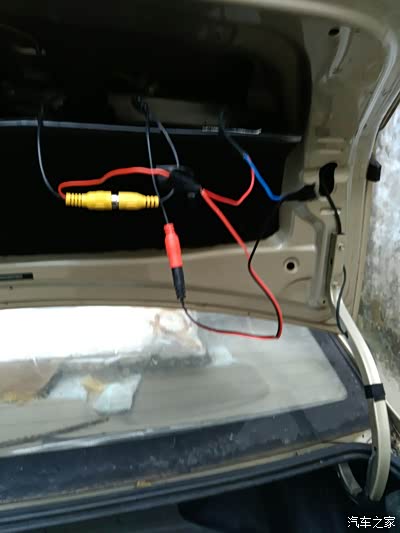

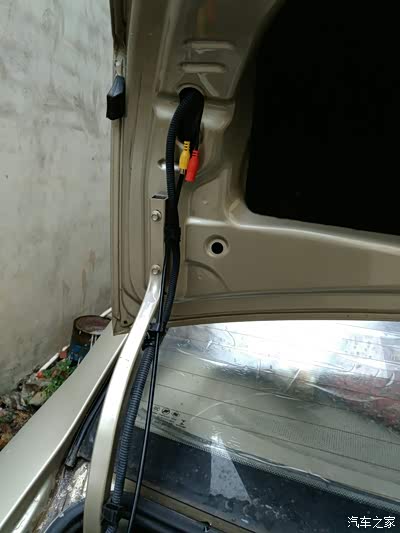

倒车摄像头与导航仪连接的线

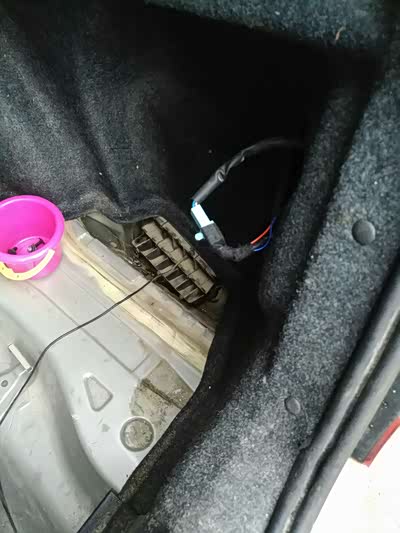

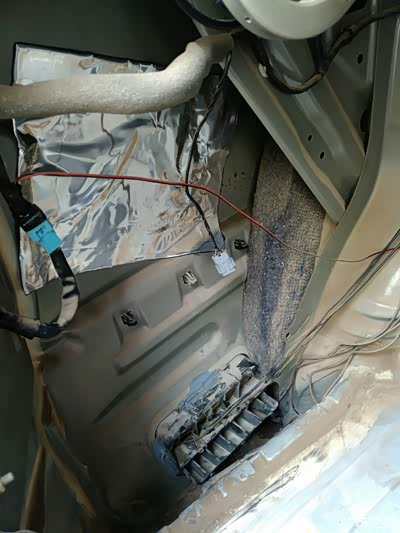

又看到预留线，在左尾灯哪里

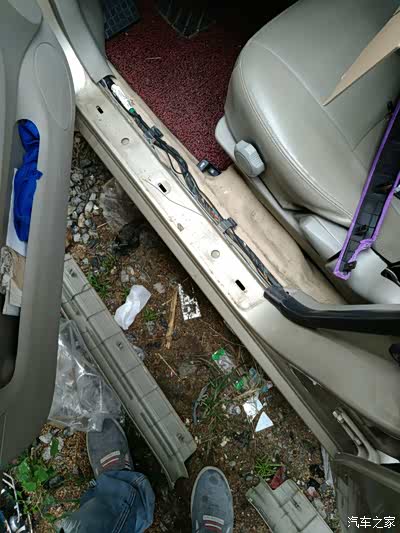

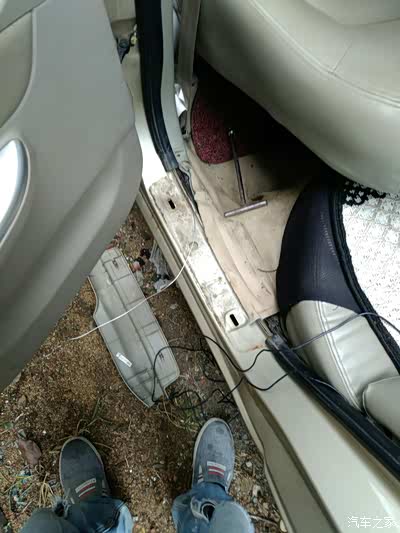

摄像头走线，后门踏板
拆前门踏板
又看到预留线，到底是干什么用的
好了对插，

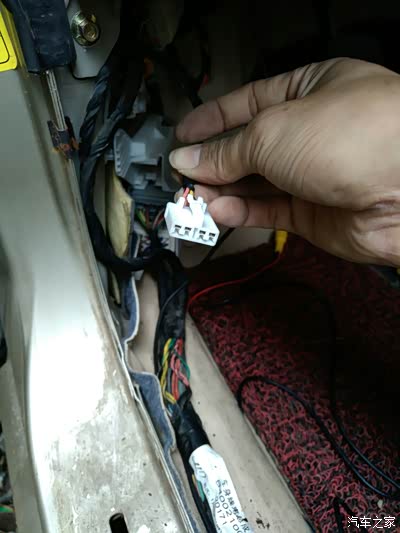

接倒车灯，自己要找好正负极，负极很好找，是一条黑线，
好了完美，全程一个人完成，用了一下午
不错不错![]()
![]()
![]()

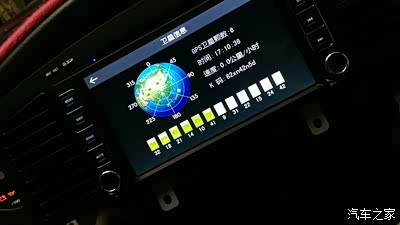

GPS卫星信号
补图
补图
补图
导航很好，以后不知道

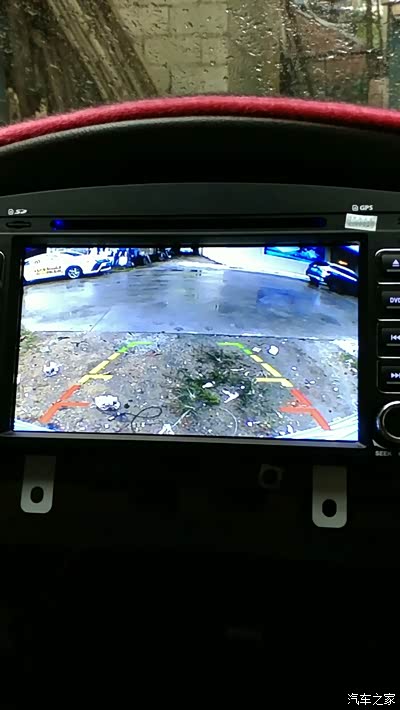

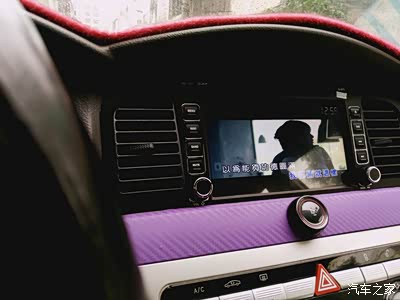

后视还算清楚
专用专用
导航配的专用电源线速

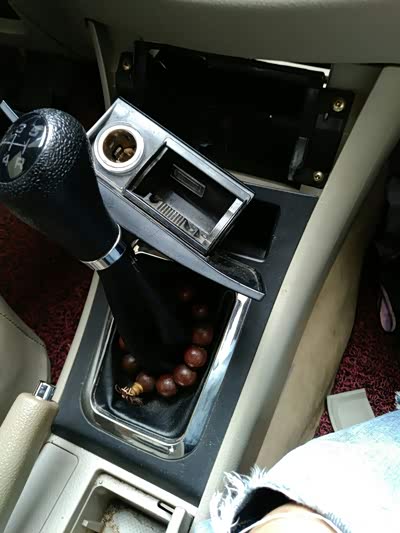

顺便也把点烟器改了，过几天再发教程，还加装了车载空气净化器，行车记录仪，老婆不让换车，就把小六搞好一点
装这个导航仪只是为了倒车影像，前段时间我想换车，老婆不让换，说买再好的车不是也一样，就面子上比较好，我们的车也不错，没怎么修过，就换过小配件，噪音大点，抖动有一点，开空调动力小一点，给我练车不是最好不过了，等我练好车，我们在考虑考虑换车![]()
![]()
![]()
我艹，好像很有道理，所以就装个倒车影像给老婆用，倒车是她的硬伤![]()
![]()
![]()
