2015最新DIY多功能电子钟+改装LED高位刹车灯

      好久没有发贴了，但一直默默的关注着悦动论坛的成长，这里有太多的高人前辈，值得我去学习，没有像样的作品也不敢拿出来献丑，就像“jfx616”悦动总盟的“企鹅蛋”让我很是佩服，正是因为有了这些DIY达人，一支又一支强心针注入我们的论坛，才让我们的悦动论坛充满了生机与活力。

     今天我给悦友们带来两道“菜”品尝，如觉得“辣”了点的，顶一下，下次就少放点

     为悦动量身打造，适用于08、10、11款改装，我先开“吃”了，大家别流口水啊。

欢迎加入“中国悦动总盟群号155458448 交流”或QQ707072218联系我。

小二请上第一道菜

好大一盘“菜”，塞到牙不负责啊，上错了，这是最后的压轴菜！！

菜来了…………“2015版多功能电子钟”

拿"筷子"开始动手啦，直接慢慢撬开.

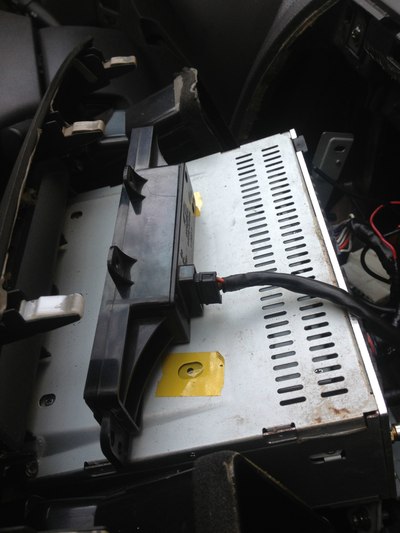

拆掉原车固定电子钟的螺丝。

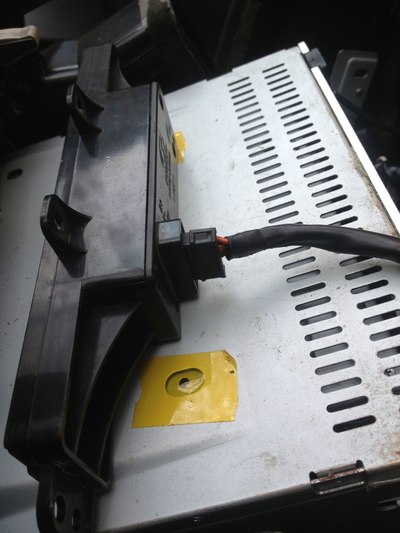

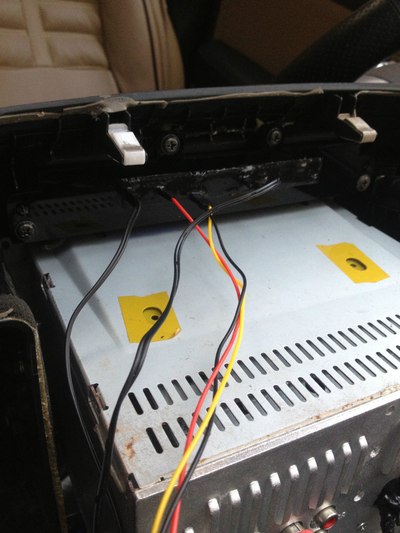

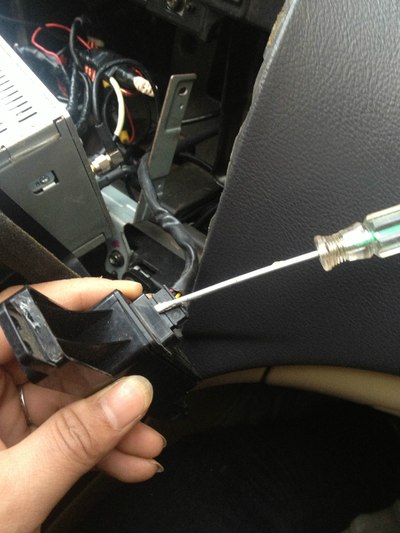

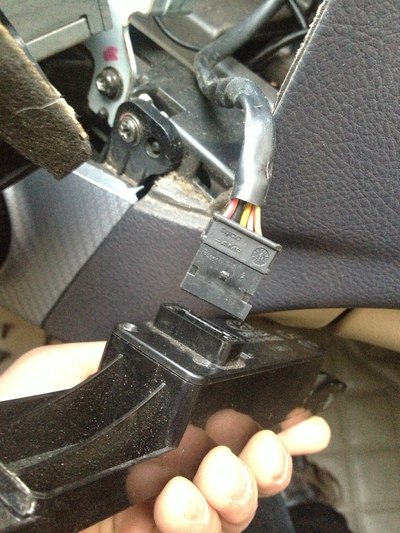

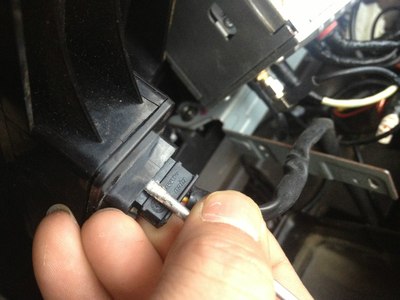

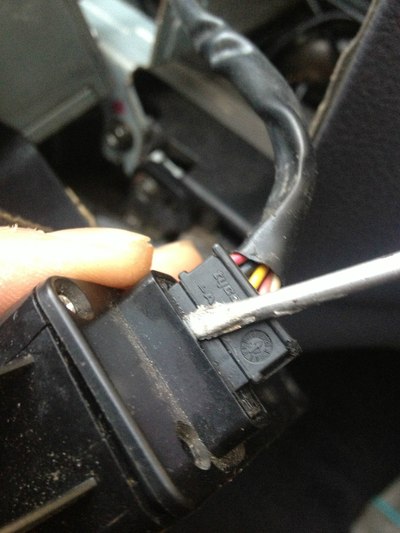

拔掉插在原车电子钟的插座“注意方法，用一字螺丝刀插入，拨一下”

插入一字螺丝刀后，用手捏住螺丝刀和插座线，同时一起用力往外拔。

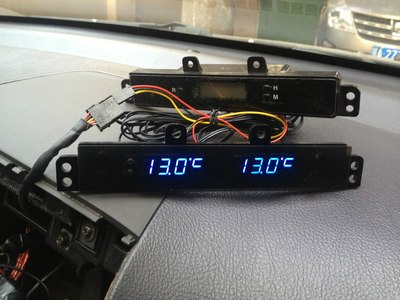

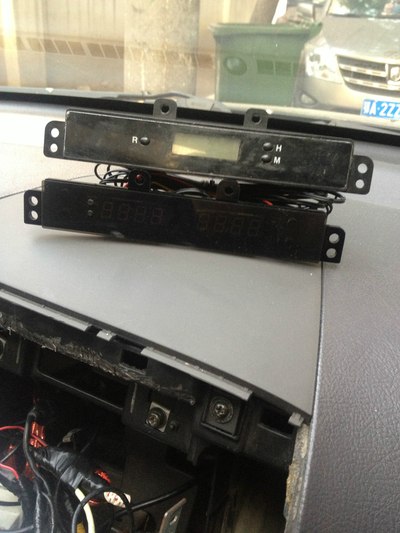

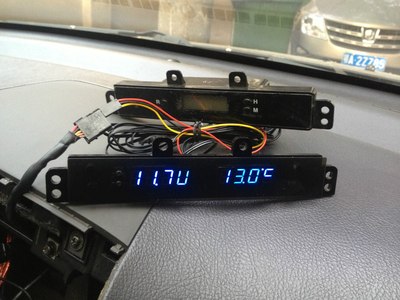

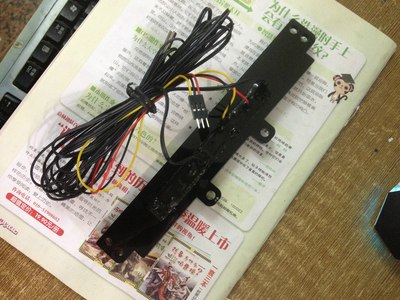

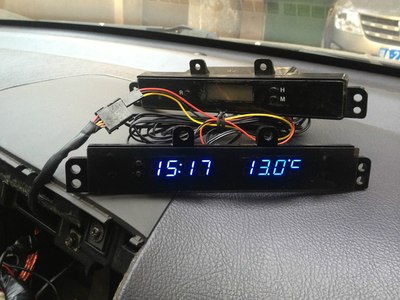

我的DIY产品和原车电子钟对比，还像个“双胞胎”吧

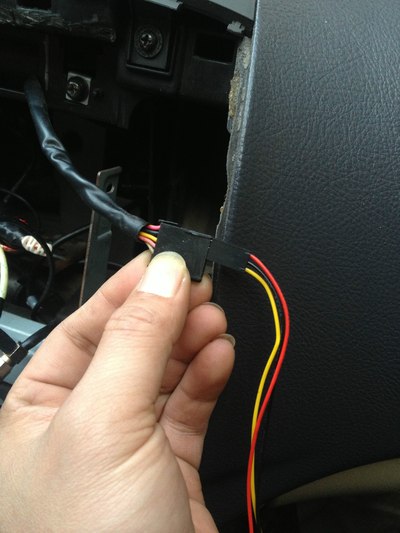

对色直接插入原车时钟座。

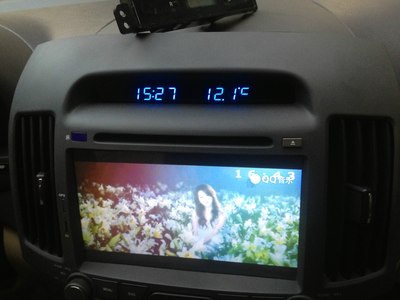

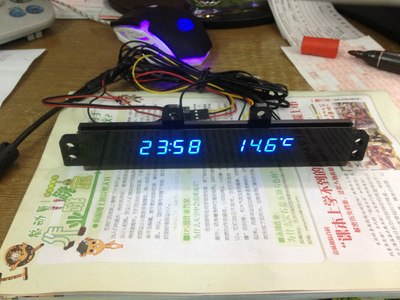

呵呵，亮了，还瞒漂亮吧，这是时间+车内温度显示。

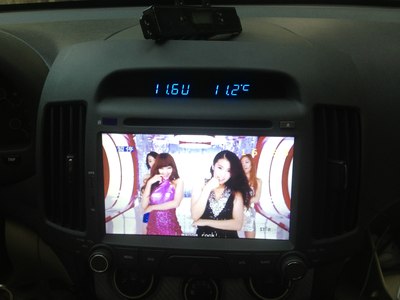

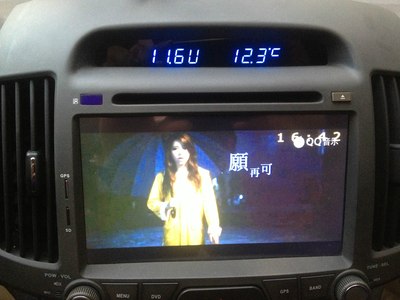

这是电瓶电压+车内温度显示。

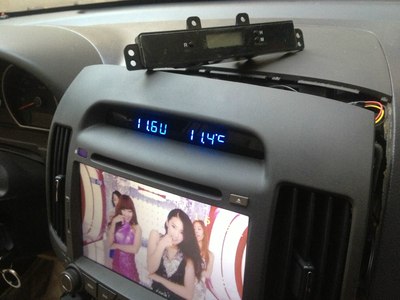

这是车外温度+车内温度显示。

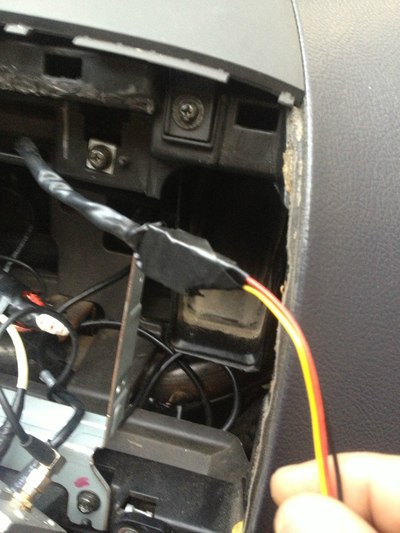

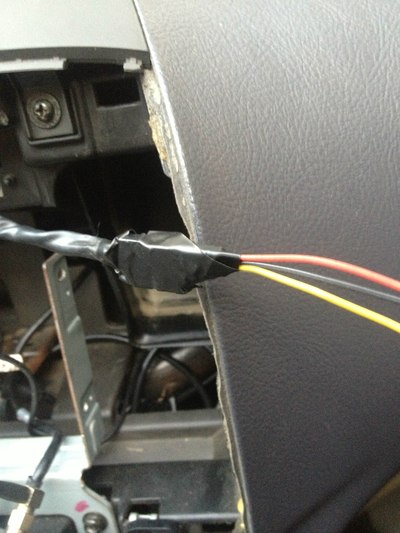

测试完成，开始用胶带缠绕接头，免得松动。

开始安装，上好螺丝，螺丝孔都能精准对位。

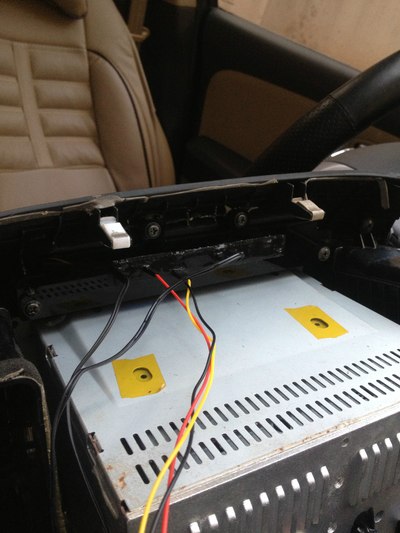

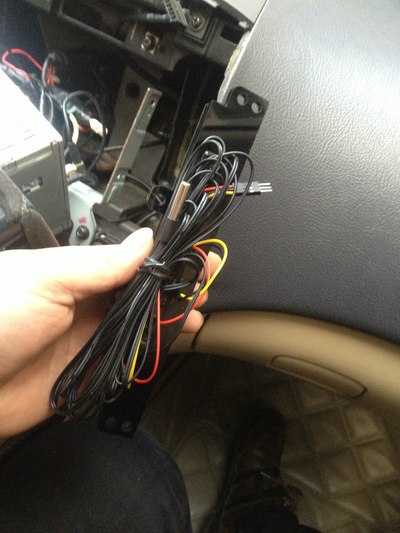

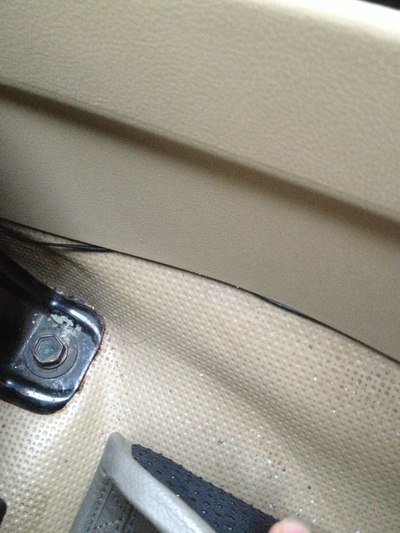

先走内温探头线，顺着中控的缝隙把探头下降到副驾下方。

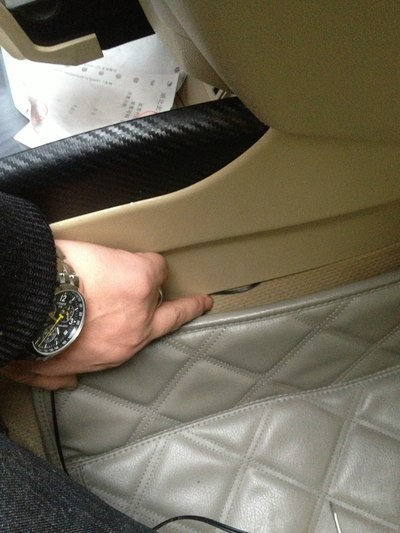

把线塞入面板里面。

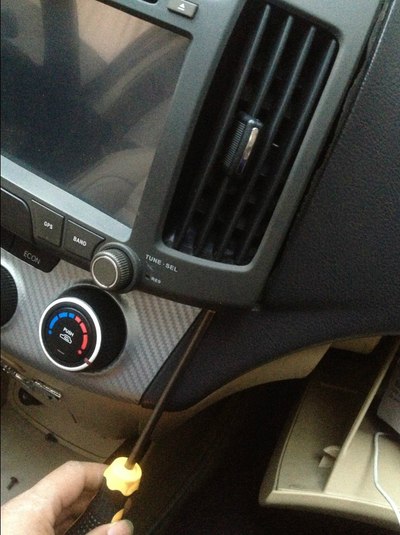

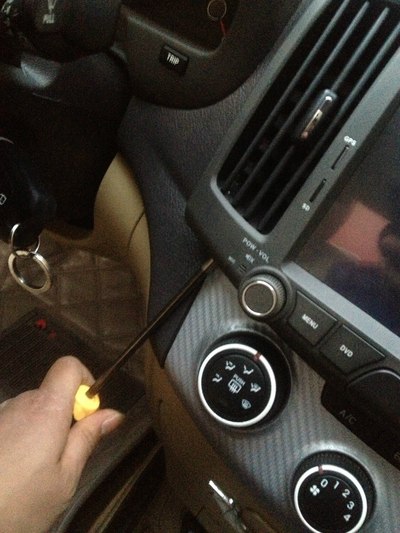

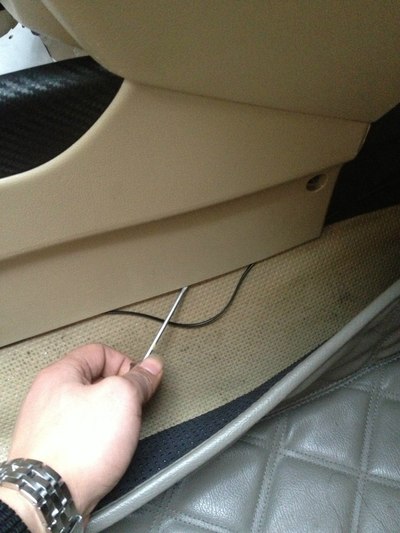

可以借助一字螺丝刀，把线塞进去。

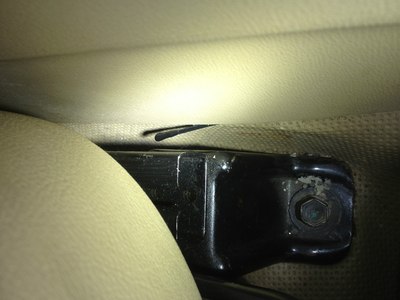

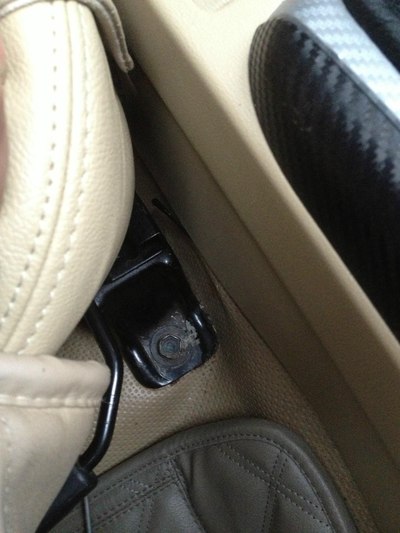

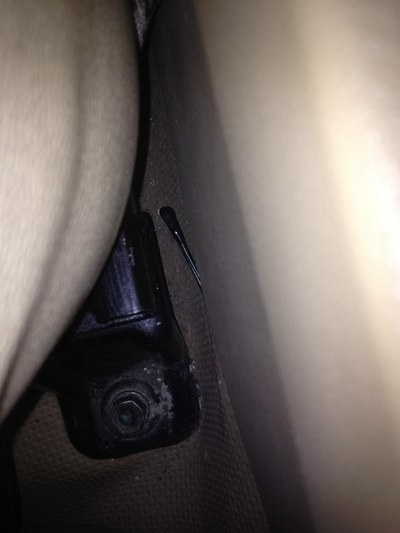

内温探头就放副驾座椅底下，很隐蔽，又能准确测到车内温度。

注意探头要悬空，不要靠在地胶上，以免地胶温度影响到实际车内温度。

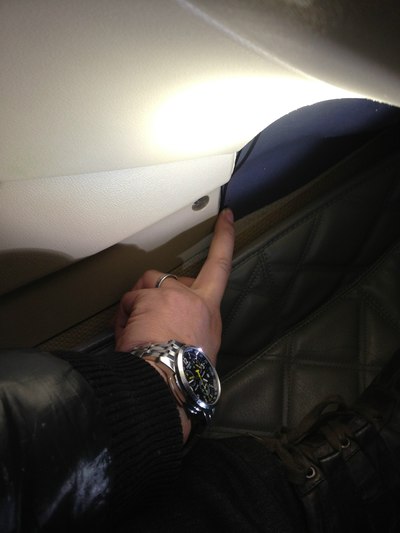

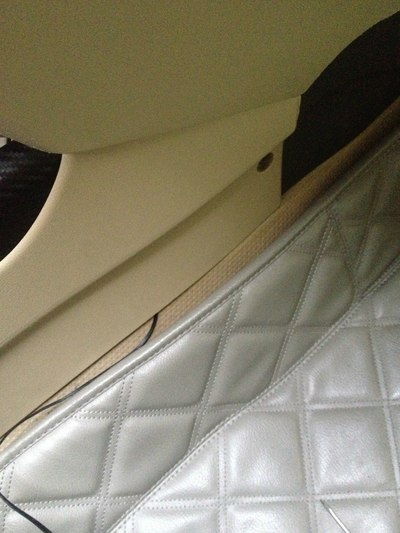

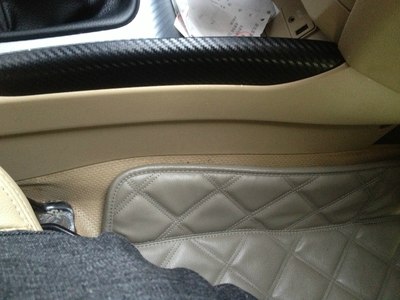

内温探头安装完全，很隐蔽，完全看不出安装过什么。

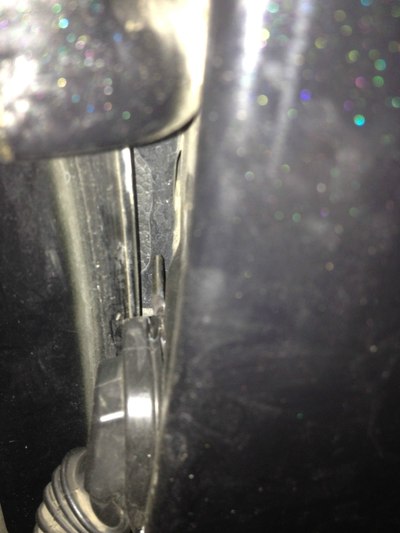

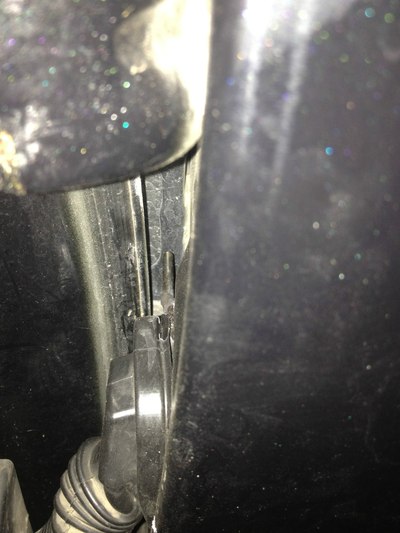

外温探头就装在门缝那里，穿线麻烦点，因一个人安装不方便拍照，大家就看看我安装好的图，同样注意探头要悬空，不要挨任何东西上，以免影响实际车外温度。

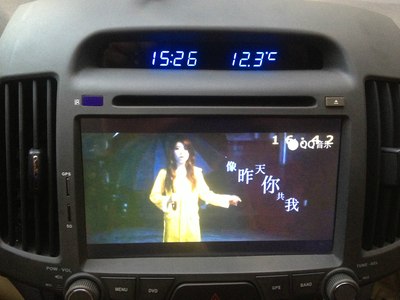

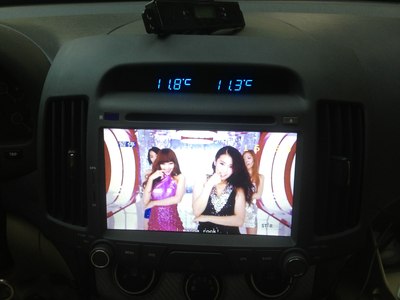

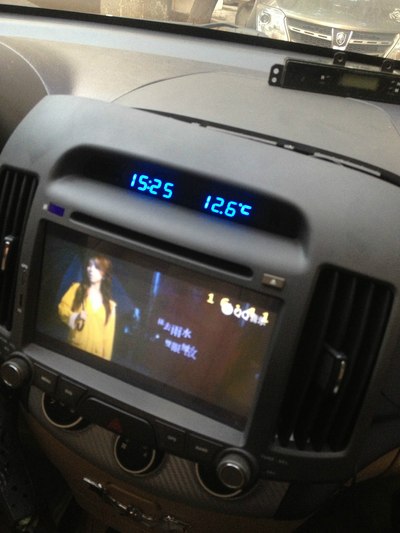

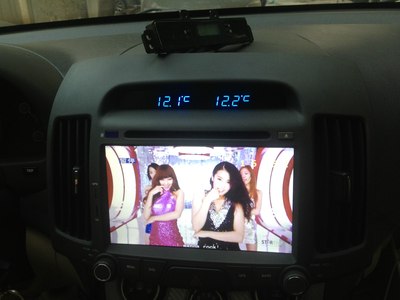

好了，大功告成，看看显示，“左边是时间，电瓶电压，车外温度，循环自动跳变，当然也可以通过面板上的按键选择固定显其中一种”，右边是固定显车内温度。

小二请上第二道菜“DIY高位LED刹车灯"

材料：

48颗食人鱼LED

16个 0.25W  330欧姆电阻

三颗食人鱼LED串在一起，在串一个330欧电阻。

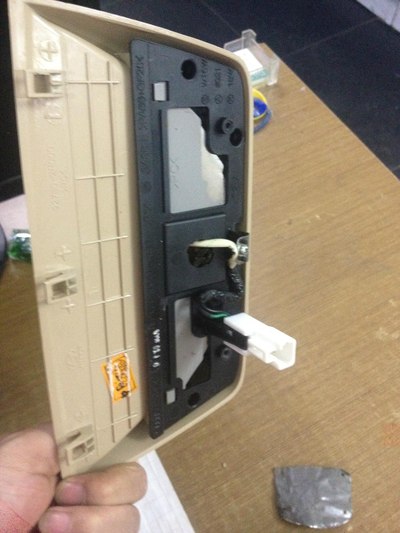

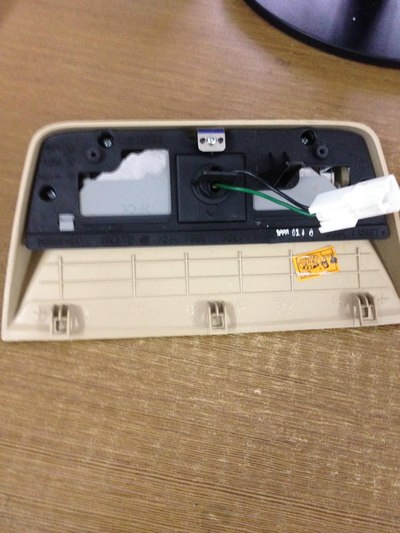

拆下原车高位刹车灯总成，拆卸过程就省去了，很简单，打开后备箱，下面有个螺丝松开，拔掉灯的插座，人在到车里就可以取下刹车灯的总成了。

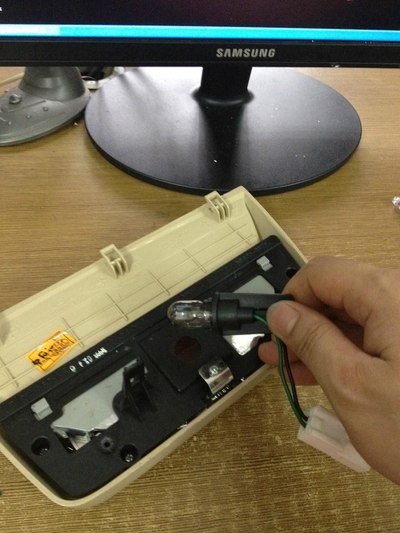

原车用的是卤素灯泡，亮度低，寿命短，发热大，耗电高。

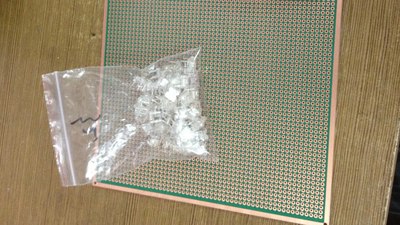

我买的材料，48颗高亮食人鱼LED，加改装用的电板几块钱，呵呵。

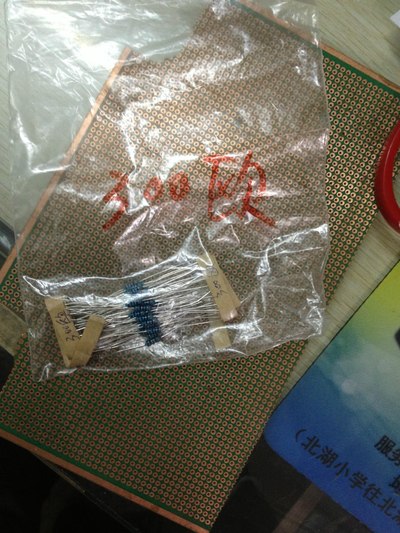

0.25W  330欧姆电阻

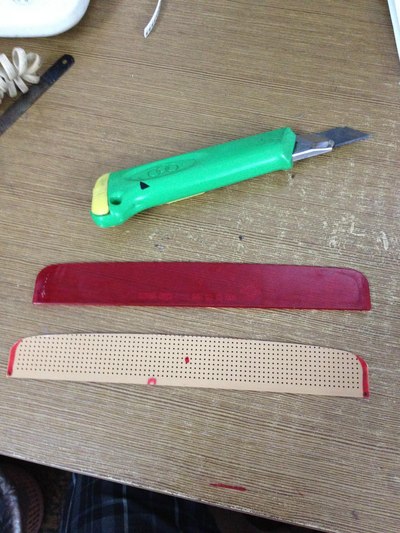

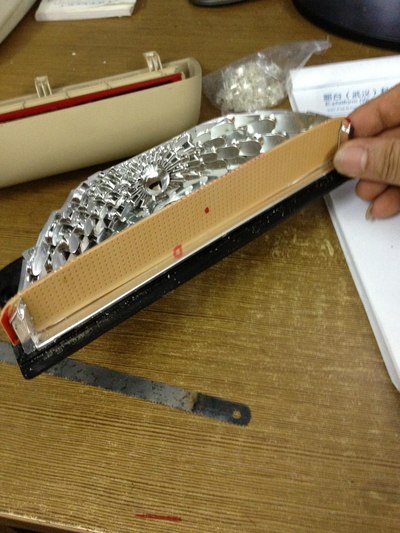

用原车高位刹车灯的灯罩做模具，用裁纸刀将电板划出一个一样的出来。

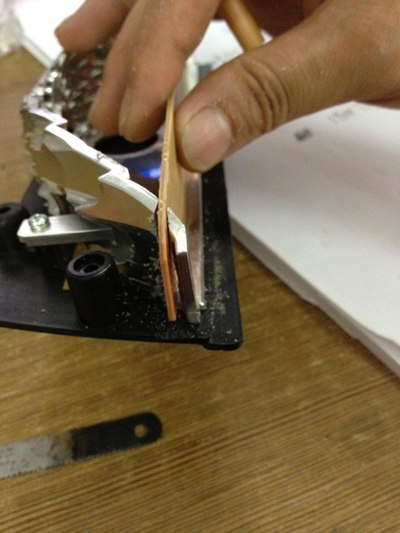

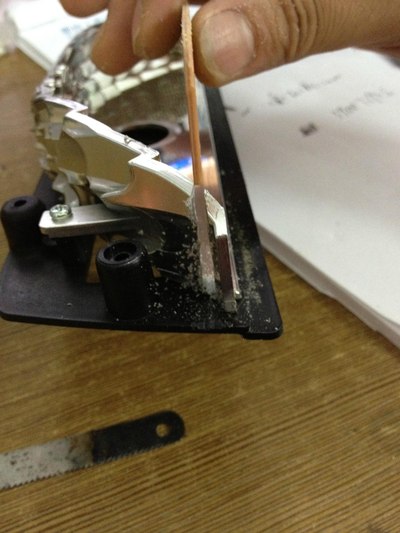

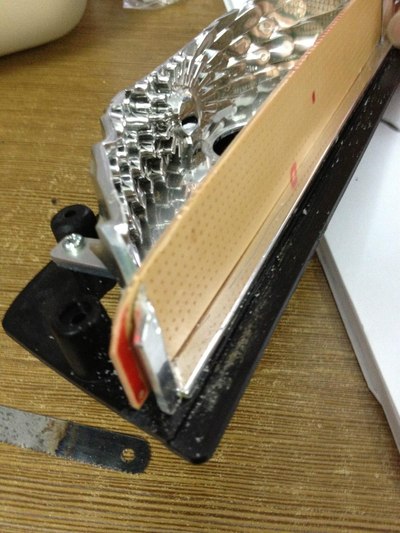

将反光碗切出两个卡口好固定电板。

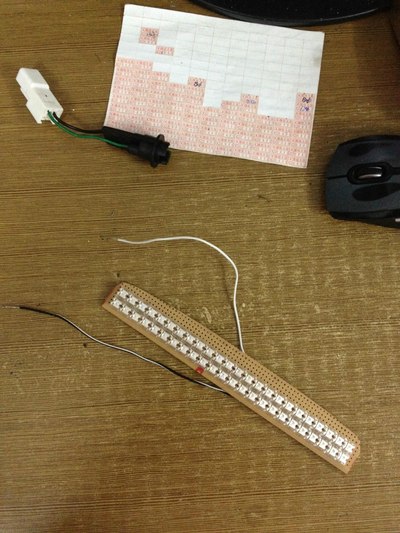

把LED灯一颗一颗焊在电板上，三个一串，加个电阻，做好后，正负级接在原车灯座上。

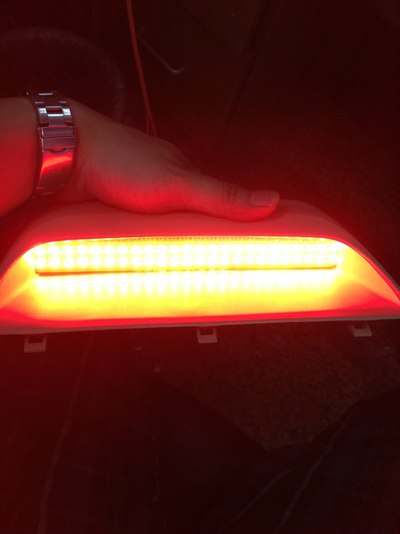

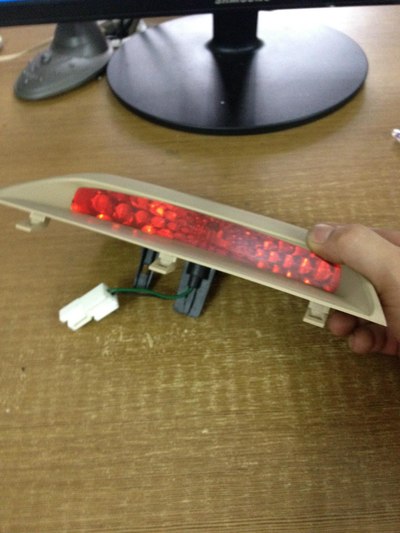

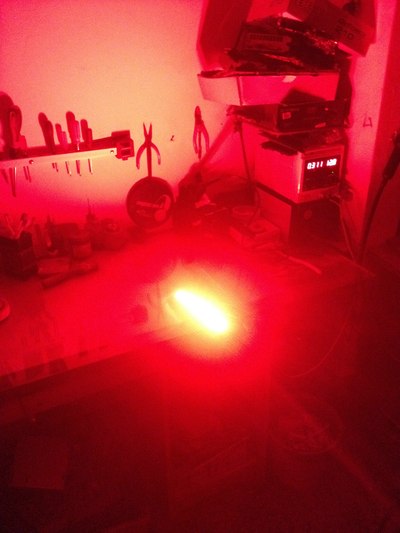

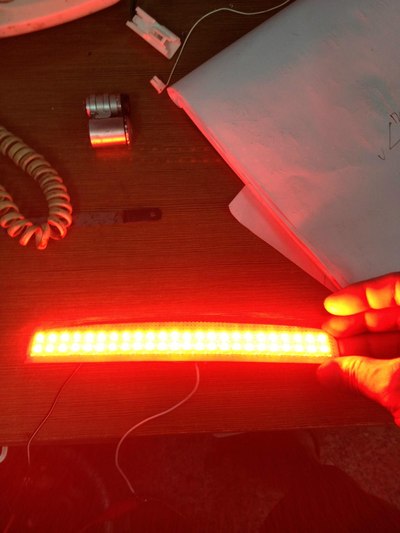

开始测试，很红很亮很暴力！！！

LED就是省电，电流也小，看我电源上的电流只有311毫安。

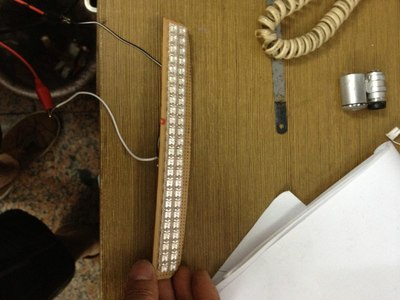

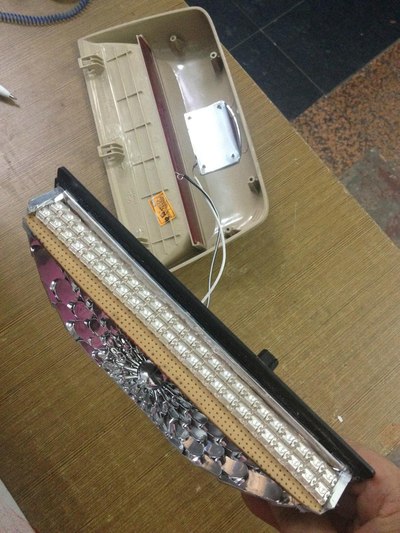

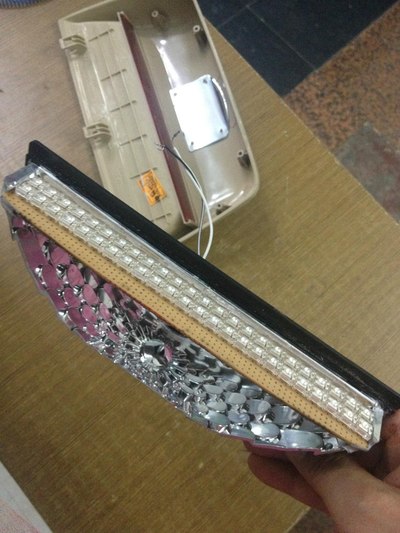

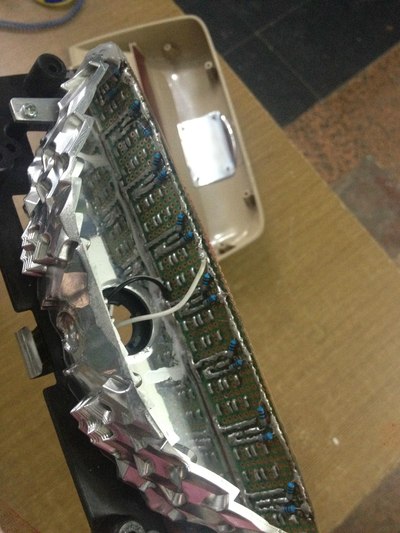

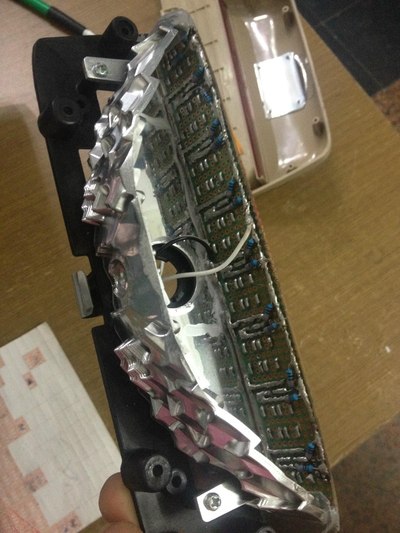

开始把我做的LED往刹车灯总成里装咯，我的焊工还行吧，排列有序。

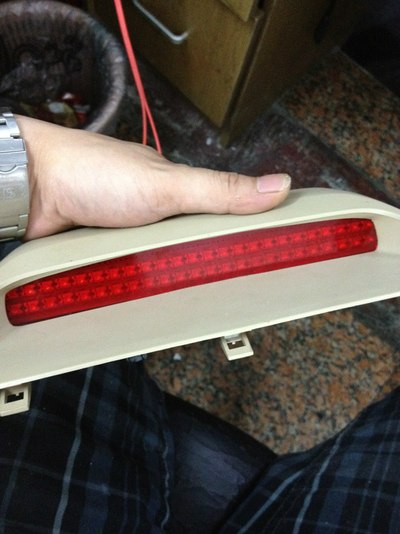

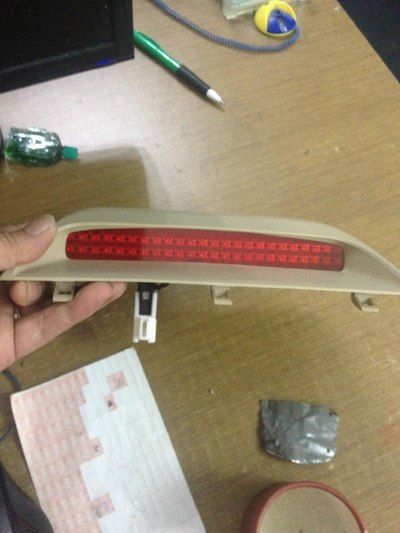

全部组装完成，最后在测试一下，准备往车里装咯。

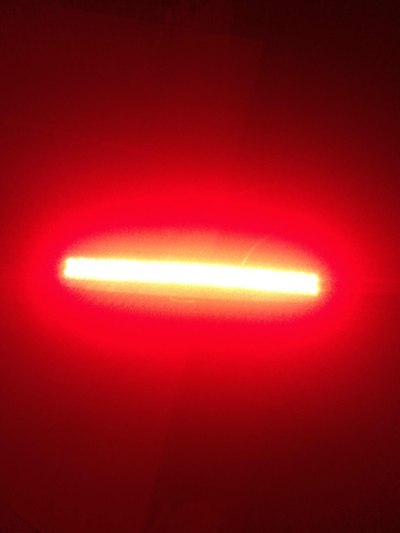

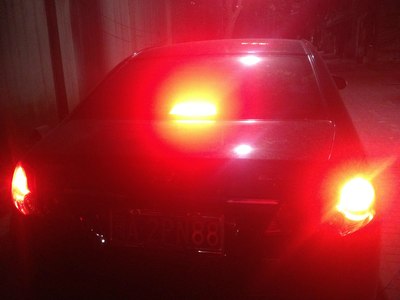

硬是搞天黑了，找块砖压住刹车踏板，跑到车屁股后一看，我是惊呆了，不知你们“惊”了没有.

收工了，人很累，有悦友们的鼓励，心里很暖和，不容易啊，如果不小心也“惊”到了版主，请还我一个“精”
