自己动手加装单体迷你倒车影像，我要申精

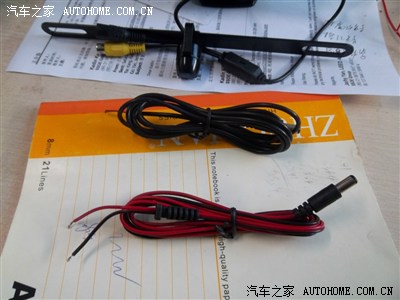

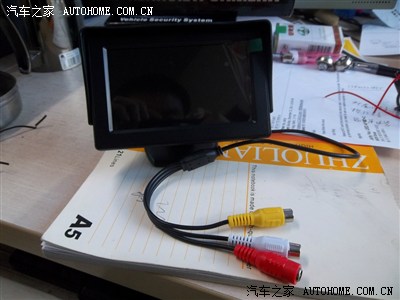

两根电源线，一根是摄像头的一根是显示器的

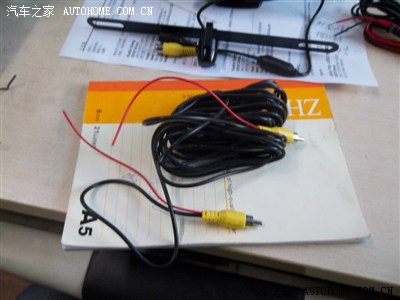

视频延长线，上面多余的两根红线是没用的，直接绝缘处理

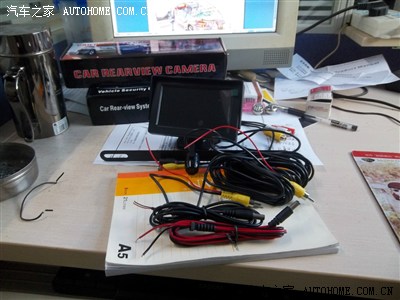

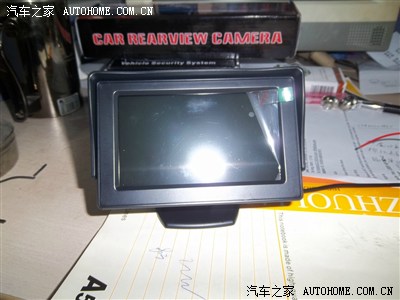

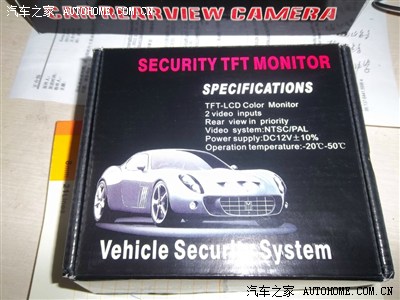

全部的东西全在这了

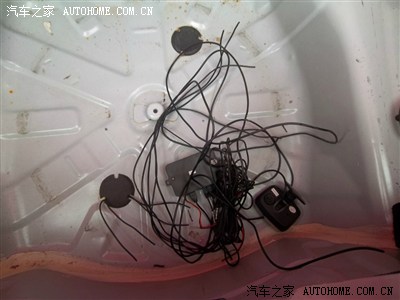

原来的倒车雷达，已经坏了，干脆剪掉不要了

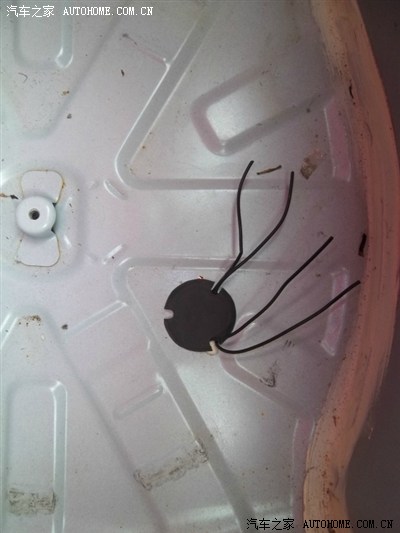

倒车雷达的穿线孔

这是倒车雷达接倒车灯的线，嘿嘿！这个必须留着，直接用来接摄像头的电源线

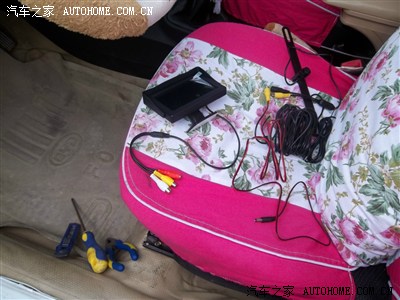

东西都拿到车里了，还有工具

显示器走线，三个插头都挤到这里面了

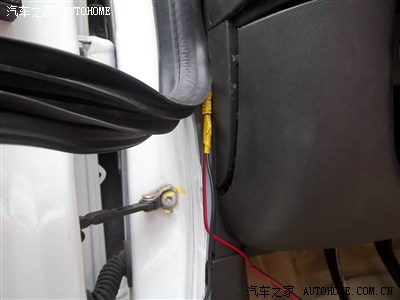

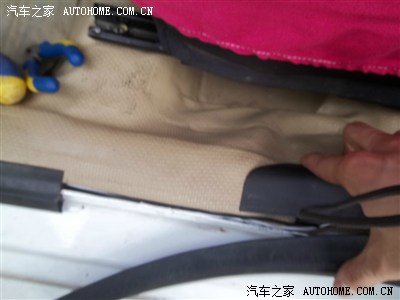

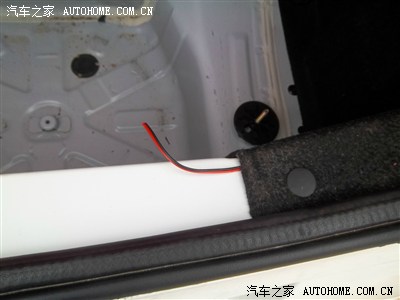

视频延长线走线，顺着门下边一直走到后备箱

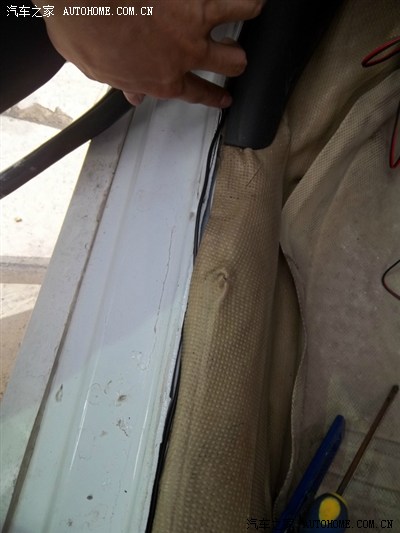

后门位置

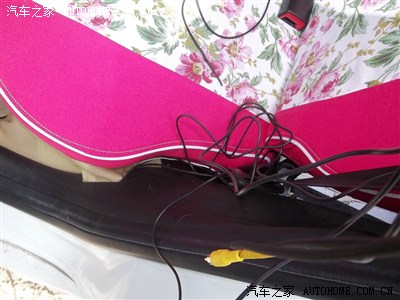

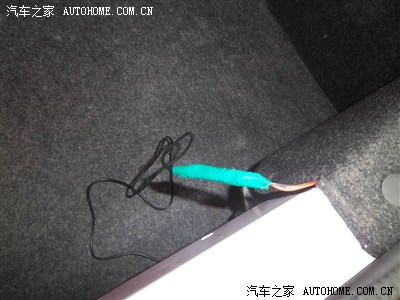

这延长线还挺长，多余的放在后备箱里

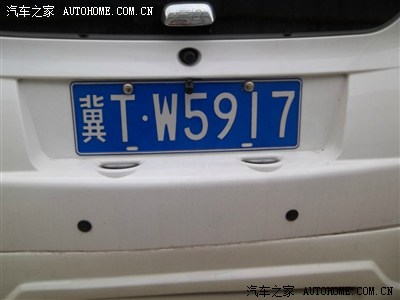

准备卸牌照（我这工具貌似太温柔了，搞了一个小时都没搞掉，好吧！先不搞了，先接线）

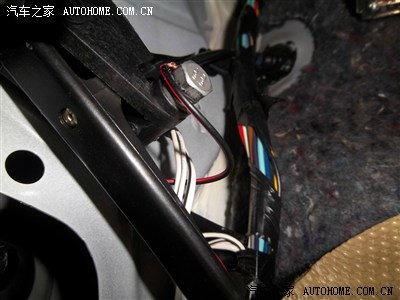

显示器搭铁，接在了车头盖边上的一个螺丝上

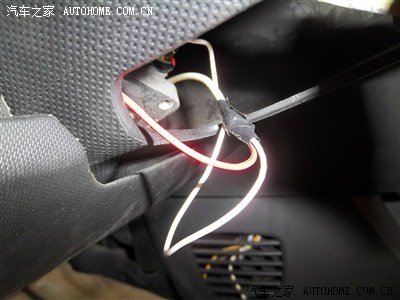

显示器正极线，本来是要接到钥匙开关那里的，那样还要卸方向盘下面的壳子，调节方向盘高度把手这个洞边刚好有跟接过的线，是接点烟器的，我偷个懒，直接接到这上面了，嘿嘿！

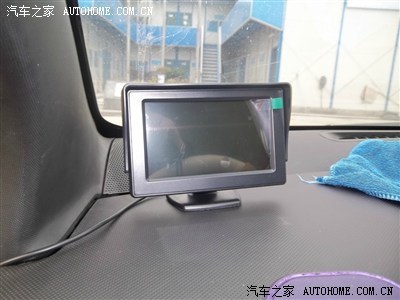

显示器线接好了，把显示器固定好（这是原来倒车雷达显示器的位置），底座上有双面胶，粘上就行，挺结实

最后还是让修车店用砂轮把螺丝给磨掉了，两分钟的事我搞了一个小时都没成功，汗！！！

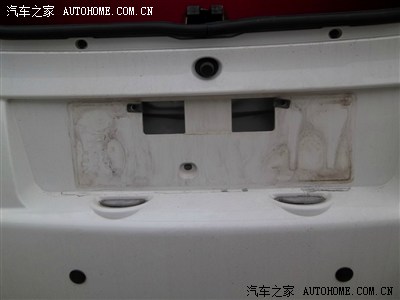

不好意思露点了，嘿嘿！！！

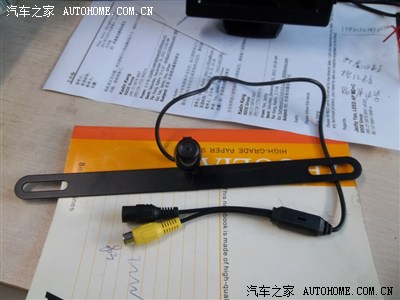

把摄像头放上，线从洞洞里插到下面去

插下来了

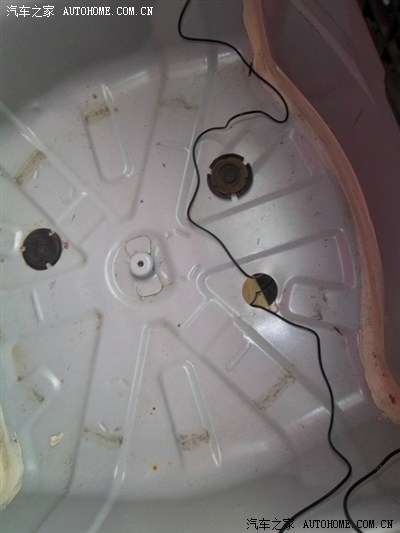

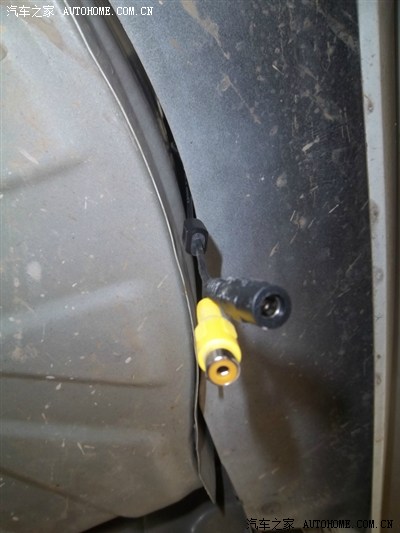

接头连接后从这个洞里反到后备箱里，一根是视频延长线，一根是摄像头电源线

电源线跟原来倒车雷达电源线接起来，线颜色都是一样的，一红一黑，正好

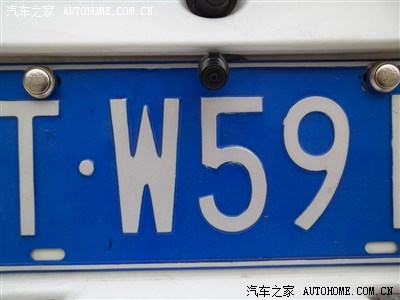

摄像头已安好，还有新买的牌照螺丝，以前是冀T，现在成沪了

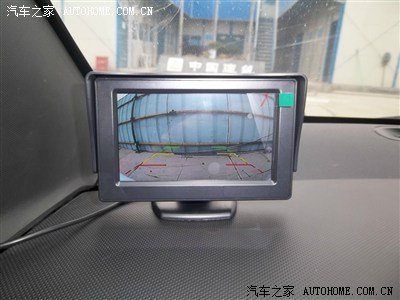

安好后的效果

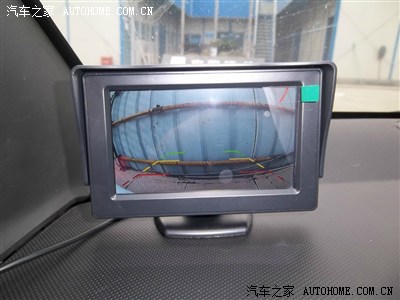

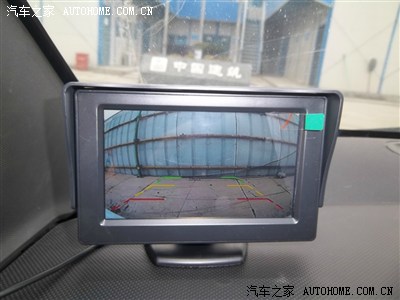

安好后试试效果，实际用尺子量了下，在黄线位置后面距离是1米

红线位置是50公分

绿线位置是1.5米

作业完毕，版主给射不？
